1 KARTA PRODUKTU (ver.001/ ) ARCO SPOT bez syfonu ORIENT CUBE PLAIN STONE STONE WHITE STONE BLACK 1. Nazwa Łazienkowe wpusty liniowe Aqua Ambient (w wersji z syfonem oraz bez syfonu) 2. Cechy i przeznaczenie produktu służy do odprowadzania wody w miejscach bez ruchu kołowego takich jak łazienki, szatnie, pralnie etc. Linia Aqua Ambient dedykowana jest do łazienek o podwyższonym staardzie. 3. Konstrukcja Strona 1 z 7

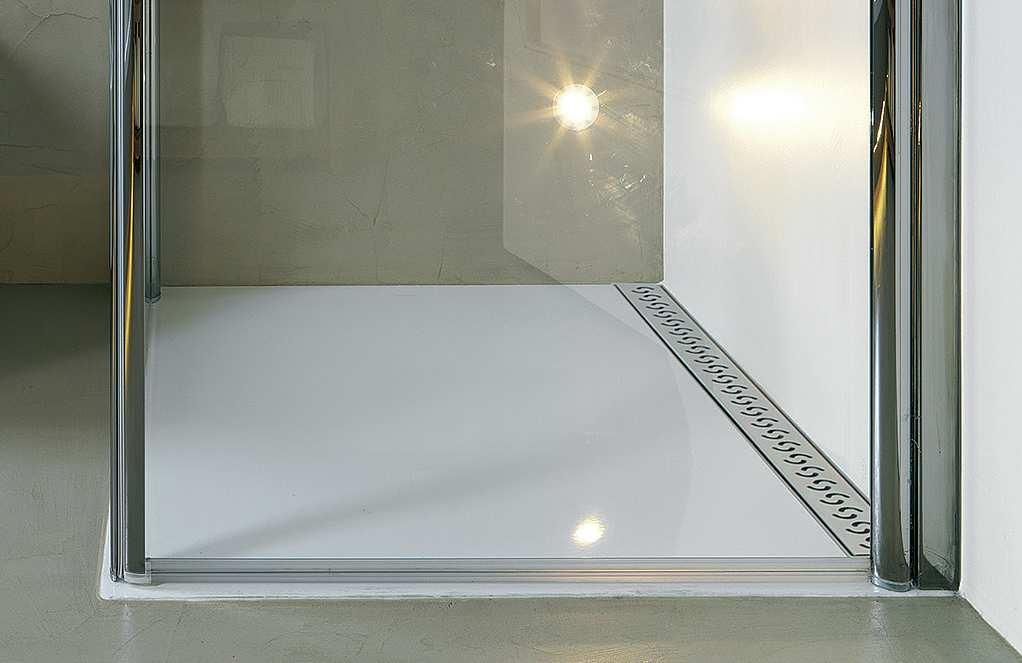

2 bez syfonu 1. Ruszty : Możliwość zastosowania a) Ruszt typu Grid lub b) Rusztu typu Stone Ruszty typu Stone występują w wariantach z wypełnieniem konglomeratowym białym oraz czarnym jak również w wersji do wklejenia kamienia lub kafla wg własnego uznania. 2a. Gumowe dystanse rusztu 2b. Dystanse pozycjonujące 3. Rynna odpływowa 4. Kołnierz 5. Otwór pod syfon brodzikowy fi Korpus odpływu 7. Syfon 8. Kapturek 9. Nakrętki 10. Nóżki poziomujące 11. Uziemienie 12. Zasada działania Łazienkowe wpusty liniowe Aqua Ambient odprowadzają wodę z natrysków poprzez 2 rodzaje rusztów ruszty z otworami lub ruszt pod płytkę/kamień. W przypadku rusztu z otworami woda odprowadzana jest szczeliną wokół rusztu oraz przez otwory w ruszcie. W przypadku rusztu pod płytkę woda odprowadzana jest poprzez szczelinę wokół rusztu. Łazienkowe wpusty liniowe posiadają kołnierz uszczelniający umożliwiający zastosowanie np. mat uszczelniających. Rynny odpływowe zostały wyposażone w złącze uziemiające. 13. Przykładowe zastosowanie Strona 2 z 7

3 14. Wymiary bez syfonu Strona 3 z 7

Łazienkowe wpusty liniowe Element Materiał Parametr Rynna odpływowa Korpus odpływu PP Fi 50 Syfon ABS Kapturek ABS Uszczelki EPDM Przepływ 0,8l/s Max temp.

Do Łazienkowych wpustów liniowych Aqua Ambient bez syfonu należy zakupić oddzielnie syfon brodzikowy dedykowany do brodzików prysznicowych z otworem odpływowym Ø 52 mm Dedykowane syfony: McAlpine

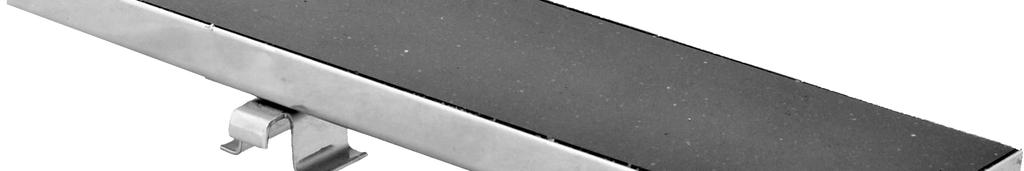

4 Łazienkowe wpusty liniowe Element Materiał Parametr Rynna odpływowa Korpus odpływu PP Fi 50 Syfon ABS Kapturek ABS Uszczelki EPDM Przepływ 0,8l/s Max temp. 95oC Klasa / max obciążenie K 3 / 300kg Zdjęcie bez syfonu Rynna odpływowa Otwór pod montaż syfonu Fi 52 Przepływ Max temp. 95oC Klasa / max obciążenie K3 / 300kg UWAGA! Do Łazienkowych wpustów liniowych Aqua Ambient bez syfonu należy zakupić oddzielnie syfon brodzikowy dedykowany do brodzików prysznicowych z otworem odpływowym Ø 52 mm Dedykowane syfony: McAlpine Syfon brodzikowy serii HC26 fi 50 Akces Syfon brodzikowy serii speed np. nr katalogowy Viega Syfony Domoplex fi 52 Ruszty łazienkowych wpustów liniowych Element Materiał Parametr Ruszty Grid Ruszt Wykończenie Polerowana/satynowa Ruszty Stone Ruszt Ruszt Wypełnienie Konglomerat Czarny lub Biały Ruszty Stone z wypełnieniem Ruszty z wypełnieniem konglomeratwym Stone Black oraz Stone White Strona 4 z 7 Zdjęcie

15. Kody Łazienkowe wpusty liniowe Kod Nazwa produktu 9-2970-000-50-24-12 ŁAZIENKOWY WPUST LINIOWY AQUA AMBIENT 1000MM 9-2970-600-50-24-12

LINIOWY AQUA AMBIENT BEZ SYFONU 1000MM 9-2980-600-50-24-12 ŁAZIENKOWY WPUST LINIOWY AQUA AMBIENT BEZ SYFONU 600MM 9-2980-800-50-24-12 ŁAZIENKOWY

9-2993-600-00-24-12 9-2992-600-00-24-12 9-2991-600-00-24-12 9-2994-600-00-24-12 9-2995-600-00-24-12 800 9-2993-800-00-24-12 9-2992-800-00-24-12

9-2995-000-00-24-12 Ruszty satynowe 600 9-2993-600-99-26-12 9-2992-600-99-26-12 9-2991-600-99-26-12 9-2994-600-99-26-12 9-2995-600-99-26-12 800

9-2991-000-99-26-12 9-2994-000-99-26-12 9-2995-000-99-26-12 STONE Długość [mm] STONE STONE WHITE STONE BLACK 600 9-2965-600-00-24-12

5 15. Kody Łazienkowe wpusty liniowe Kod Nazwa produktu ŁAZIENKOWY WPUST LINIOWY AQUA AMBIENT 1000MM ŁAZIENKOWY WPUST LINIOWY AQUA AMBIENT 600MM ŁAZIENKOWY WPUST LINIOWY AQUA AMBIENT 800MM ŁAZIENKOWY WPUST LINIOWY AQUA AMBIENT BEZ SYFONU 1000MM ŁAZIENKOWY WPUST LINIOWY AQUA AMBIENT BEZ SYFONU 600MM ŁAZIENKOWY WPUST LINIOWY AQUA AMBIENT BEZ SYFONU 800MM Łazienkowe wpusty liniowe ruszty GRID Długość [mm] ARCO SPOT ORIENT CUBE PLAIN Ruszty polerowane Ruszty satynowe STONE Długość [mm] STONE STONE WHITE STONE BLACK Strona 5 z 7

6 16. Dane logistyczne 17. Zalety Kod Ilość szt. W op. Wymiary opakowania Korpusy x125x x125x x125x x115x x115x x115x50 Kod Ilość szt. W op. Wymiary opakowania Ruszty x78x x78x x78x28 Szybkie i skuteczne odprowadzanie wody z powierzchni posadzki, Wysoka odporność na działanie związków chemicznych i temperatury, Brak ryzyka przedostawania się wody do części łazienki nieprzeznaczonych pod brodzik, Dodatkowy kołnierz uszczelniający zapewnia szczelność ułatwiając montaż i wydłużając trwałość warstwy hydroizolacyjnej w posadzce, Wpust po zabudowaniu tworzy idealnie gładką i płaską powierzchnię umożliwiając dowolną aranżację pomieszczenia bez tworzenia zbędnych barier, progów i podziałów, Łagodnie zakończone krawędzie gwarantują bezpieczeństwo użytkowania, Estetyczny wygląd - wykończenie ze stali nierdzewnej umożliwia idealne dopasowanie do wnętrz, Nowoczesne wzornictwo - kilkanaście możliwości aranżacji wnętrza, dzięki szerokiej ofercie możliwych do zastosowania wersji rusztów, Możliwość wyprodukowania dowolnej długości Łazienkowych wpustów liniowych w zakresie od 300 do 1000mm. 18. Normy Wyrób zgodny z normą PN-EN Gwarancja i zakres odpowiedzialności Podczas prac montażowych należy przestrzegać zasad BHP zawartych w przepisach i normach budowlanych. Capricorn S.A. na produkowane przez siebie liniowe odpływy prysznicowe przeznaczone do budowy instalacji sanitarnej udziela ustawowej rękojmi od daty sprzedaży pod następującymi warunkami: Stosowanie produktu zgodnie z jego przeznaczeniem 1) Łazienkowe wpusty liniowe Aqua Ambient dopuszczone są do użytku wewnętrznego w miejscach bez ruchu kołowego maksymalne obciążenie 300kg 2) Do utrzymywania czystości należy stosować środki do użytku ze stalą nierdzewną 3) Nie należy dopuszczać do kontaktu z środkami reagującymi ze stalą nierdzewną 4) Do czyszczenia nie należy używać szorstkich materiałów, materiałów metalicznych mogących zarysowywać powierzchnię. 5) Zarysowania / uszkodzenia mechaniczne mogą prowadzić do powstawania ognisk korozji 6) Nie należy ingerować w konstrukcję Łazienkowych wpustów liniowych Aqua Ambient poprzez zaginanie, docinanie itp. (wyjątkiem są nóżki regulacyjne, które można dociąć do odpowiedniej długości) 7) Max temperatura pracy 95 o C Strona 6 z 7

7 8) Produkt musi być uziemiony 9) Produkt musi być zamontowany na płaskim stabilnym, twardym podłożu 10) Produkt musi być wypoziomowany 11) Posadzka musi być wyprofilowana ze spadkiem w kierunku wpustu liniowego min 1o 12) Ruszt musi być zamontowany po ukończeniu wszelkich prac wykończeniowych 13) Odpływ nie jest rozkręcany rozmontowanie odpływu wiąże się z utratą gwarancji szczelności 14) Minimum raz w roku należy dokonać inspekcji syfonu wyciągnąć i oczyścić 15) Montaż syfonu brodzikowego musi się odbyć przed zamontowaniem wpustu liniowego w 16) Po montażu należy dokonać próby szczelności połączeń z odpływem oraz połączeń z rurą odpływową 17) Za wszystkie połączenia odpowiada instalator 18) Prawidłowe składowanie i przechowywanie tj.: a) transport i składowanie poziome, na równym, płaskim podłożu minimalizującym ryzyko wyginania i uszkodzenia; b) zabezpieczenie przed uszkodzeniami mechanicznymi podczas ładowania, rozładowywania i składowania; 19) montaż przez wykwalifikowaną i uprawnioną do tego osobę zgodnie z obowiązującymi wytycznymi, normami i informacjami technicznymi Capricorn. 20. Zaprojektowano i wyprodukowano w: Capricorn S.A Świebodzice, Ciernie 11 tel./fax +48/74/ capricorn@capricorn.pl Produkty, teksty, fotografie, rysunki oraz schematy w tym dokumencie mogą być zmienione przez Capricorn S.A. bez wcześniejszego zawiadomienia oraz podania powodu. Po najnowsze informacje o naszych produktach prosimy o wizytę na stronie Strona 7 z 7
