Wokół niej rozmieszczono cztery wieŝe artylerii średniej.

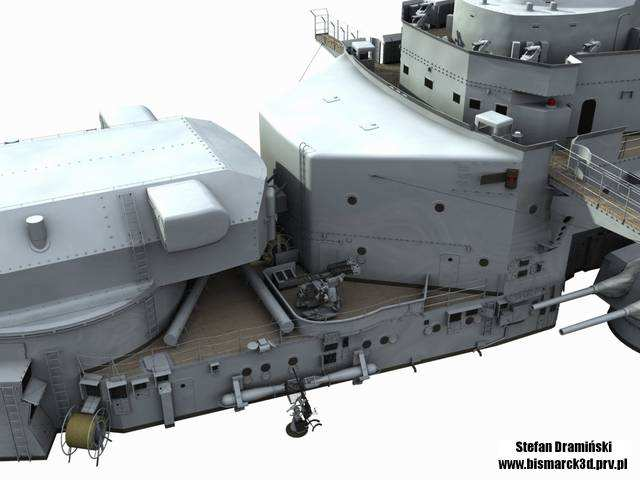

2 Nadbudówka Masywna dziobowa nadbudówka Bismarcka ciągnęła się od wieŝy artylerii głównej Bruno do podwójnej katapulty na śródokręciu. Wokół niej rozmieszczono cztery wieŝe artylerii średniej. Na poziomie pierwszym (Aufbaudeck) znalazła się połowa cięŝkiej artylerii przeciwlotniczej 10,5 cm, dwa pojedyncze hangary wodnosamolotów oraz komin odprowadzający spaliny z 12 kotłów. Pancerne główne stanowisko dowodzenia zwieńczone jest dalmierzem o bazie 7 m, na platformie marsa natomiast znajduje się dalmierz o bazie 10,5 m, obydwa mają na przedniej ścianie anteny radarów.

3 Trały Na pokładzie Bismarcka znajdowało się osiem trałów (zwanych przez Niemców "Ottergerät"), przymocowanych na legarach pomiędzy pokładem głównym i spardekiem. Ich obsługa odbywała się za pomocą czterech składanych dźwigów (po jednym na kaŝdą parę), które umieszczono na drugim łamaczu fal (dziobowe) i pod legarami łodzi komunikacyjnych (rufowe). <BR >

www.bismarck3d.netstrefa.com.pl - 4 - Główny hangar Główny hangar, zwany Grossflugzeughalle, połoŝony był na rufowej nadbudówce, u nasady głównego masztu. Mieściły się w nim 2 wodnosamoloty Arado.

4 Główny hangar Główny hangar, zwany Grossflugzeughalle, połoŝony był na rufowej nadbudówce, u nasady głównego masztu. Mieściły się w nim 2 wodnosamoloty Arado. Na przedniej ścianie znajdowały się 2 pary przesuwnych wrót - prawoburtowe wewnętrzne i lewoburtowe zewnętrzne, plus 2 pary "okienek" umoŝliwiających zmieszczenie się usterzenia samolotów. Na dachu były legary dla czterech łodzi komunikacyjnych oraz dzwon okrętowy. Na tylnej części umieszczono platformę dla dwóch rufowych reflektorów, oraz stanowisko kierowania ogniem przeciwlotniczym z dalmierzem o bazie 4 metrów. Schron dla obsługi tego stanowiska znajdował się pod spodem, wbudowany był w hangar.

5 Hangar nr 2 i nr 3 Dwa hangary wodnosamolotów, kaŝdy z jednym Arado Ar-196 w środku, umieszczono po obu stronach komina. Na ich dachach zainstalowano legary na łodzie admiralskie, barkas, kutry i jole.

www.bismarck3d.netstrefa.com.pl - 6 - Komin Komin Bismarcka stał w tylnej części dziobowej nadbudówki.

6 Komin Komin Bismarcka stał w tylnej części dziobowej nadbudówki. Zamontowano na nim platformę reflektorów (4 reflektory, 2 pojedyncze lawety 2 cm), oraz mniejszą platformę dźwigów samolotów.

7 Dźwigi samolotów od platformą reflektorów na ominie umieszczono 2 małe lektryczne dźwigi słuŝące do bsługi wodnosamolotów z ojedynczych hangarów nr 2 i 3.

www.bismarck3d.netstrefa.com.pl - 8 - Arado Ar 196 W czasie operacji "Rheinubung" na Bismarcku zaokrętowane były 4 wodnosamoloty obserwacyjne Arado Ar 196 (wersje A-2, A-3).

Teoretycznie moŝliwe było przewoŝenie jeszcze dwóch samolotów na katapulcie na śródokręciu ale w praktyce nigdy z tego nie skorzystano.

8 Arado Ar 196 W czasie operacji "Rheinubung" na Bismarcku zaokrętowane były 4 wodnosamoloty obserwacyjne Arado Ar 196 (wersje A-2, A-3). Trzymano je w dwóch pojedynczych hangarach po obydwu stronach komina i w podwójnym hangarze za katapultą. Teoretycznie moŝliwe było przewoŝenie jeszcze dwóch samolotów na katapulcie na śródokręciu ale w praktyce nigdy z tego nie skorzystano. Przenoszenie maszyn między hangarami, katapultą i powierzchnią morza odbywało się z pomocą dwóch par dźwigów. Na rysunkach przedstawiłem samolot o oznaczeniach T3+IH (pilot: Unteroffizier Ernst Linge, obserwator: Leutenant Gunter Lademann). Oznaczenia pozostałych trzech maszyn: T3+AK, T3+DL, T3+MJ.

9 Łodzie wiosłowe W trakcie operacji "Rheinubung" Bismarck miał na pokładzie następujące łodzie wiosłowe: 8,5-metrowy kuter (8,5 m Kutter) - 2 sztuki na obu częściach dachu lewoburtowego hangaru 6-metrowy jol (6,0 m Jolle) - 2 sztuki umieszczone w środku kutrów \

10 Łodzie motorowe W trakcie operacji "Rheinubung" Bismarck miał na pokładzie następujące łodzie motorowe: łódź admiralska (Admiralsboot) - 2 sztuki, jedna na prawej części dachu prawoburtowego hangaru, druga na legarze przyczepionym do lewoburtowego hangaru barkas motorowy (Motorbarkasse) - 1 sztuka na lewej części dachu prawoburtowego hangaru łódź komunikacyjna (Verkehrsboot) - 4 sztuki na dachu rufowego hangaru

www.bismarck3d.netstrefa.com.pl - 11 - Dźwigi.

11 Dźwigi. Główne dźwigi ustawiono na obu burtach na śródokręciu. SłuŜyły do obsługi łodzi komunikacyjnych i wodnosamolotów Arado Ar 196.

na dziobie, dwie na rufie). WieŜe miały swoje nazwy: Anton, Bruno, Caesar i Dora lub po prostu A, B, C i D.

12 Armaty C/34 38cm Na Bismarcku było osiem armat kalibru 38 cm w czterech dwudziałowych wieŝach (dwie na dziobie, dwie na rufie). WieŜe miały swoje nazwy: Anton, Bruno, Caesar i Dora lub po prostu A, B, C i D. KaŜda z nich róŝniła się od innych drobnymi szczegółami. Armaty C/28 15 cm Osiem z dwunastu 15- centymetrowych armat na Bismarcku umieszczono w czterech podwójnych wieŝach na głównym pokładzie.

13 Armaty SK C/28 15 cm z damierzem Dwie wieŝe armat 15 cm miały dalmierze. Umieszczono je na głównym pokładzie na śródokręciu Armaty SK C/ cm SK C/31 Osiem z szesnastu armat 10,5- centymetrowych umieszczono na lawetach starszego typu - C/31 w dziobowej części okrętu.

www.bismarck3d.netstrefa.com.pl - 14 - Armaty SK C/33 10.5 cm SK C/37 Osiem z szesnastu armat 10,5- centymetrowych umieszczono na lawetach nowszego typu - C/37 w rufowej części okrętu.

14 Armaty SK C/ cm SK C/37 Osiem z szesnastu armat 10,5- centymetrowych umieszczono na lawetach nowszego typu - C/37 w rufowej części okrętu. SK C/ cm cannons Lekka artyleria przeciwlotnicza kalibru 3,7 cm umieszczona była w oomiu podwójnych lawetach, z których po cztery połoŝone były na dziobowej i rufowej nadbudówce.

kominie. Armaty MG C/38 2 cm Tylko dwie poczwórne lawety tego typu znalazły się na Bismarcku.

15 Armaty MG C/30 2 cm Dziesięć pojedynczych armat pokładzie głównym, nadbudówkac kominie. Armaty MG C/38 2 cm Tylko dwie poczwórne lawety tego typu znalazły się na Bismarcku. Zainstalowano je na wieŝy dowodzenia w kwietniu 1941 roku. Only two quadraple mounts of this new type were put on Bismarck's fore superstructure in April 1941.

16 Stacja radarowa FuMO 23 z 10,5-metrowym dalmierzem (dziób) Główne radiolokacyjne i optyczne urządzenie na Bismarcku, kierujące ogniem z armat 38 cm The main radiolocation and optical device on Bismarck, i 15 directing cm, the zainstalowano fire from the 38 na cm and dachu 15 cm wieŝy cannons, was installed on the top of the conning tower. dowodzenia.

17 Stacja radarowa FuMO 23 z 10,5-metrowym dalmierzem (rufa) Kolejne urządzenie radiolokacyjne i optyczne zainstalowano wraz z małym masztem na rufowej nadbudówce.

18 STACJA RADAROWA FuMO 23 z 7-metrowym DALMIERZEM Mniejszy dalmierz z takim samym radarem jak dwa pozostałe dalmierze połoŝony był na pomoście bojowym

19 Reflektor Umieszczono ich na Bismarcku siedem: dwa na rufowej nadbudówce, cztery na kominie (w tym dwa pod osłonami przeciwodłamkowymi) i jeden na wieŝy dowodzenia Wszystkie prawa zastrzeŝone CREATED BY IWONA PASZKOWSKA
