HUPF. Honeywell STABILIZATOR CIŚNIENIA GAZU Z FILTREM OPIS PRODUKTU ZASTOSOWANIE INSTRUKCJA

Transkrypt

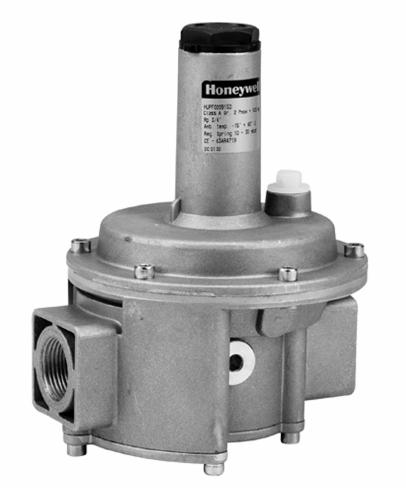

1 Honeywell HUPF STABILIZATOR CIŚNIENIA GAZU Z FILTREM INSTRUKCJA OPIS PRODUKTU Stabilizator ciśnienia z kompensacją ciśnienia wlotowego i odcięciem przy braku przepływu. Ciśnienie wyjściowe utrzymywane jest na stałym poziomie niezależnie od przepływu gazu jako funkcja nastawy sprężyny. Odcięcie przy braku przepływu chroni przed wzrostem ciśnienia na wyjściu w przypadku braku przepływu przez stabilizator. ZASTOSOWANIE Służy do regulacji/stabilizacji ciśnienia gazu i powietrza na wlocie palników gazowych, włączając mieszane oraz bardziej złożone systemy, także w systemach dystrybucji przemysłowej (wewnątrz-zakładowej). Rodzaje mediów: - gaz miejski - gaz ziemny (z grupy H metan) - LPG - inne gazy nieagresywne - powietrze Stabilizatory ciśnienia gazu z filtrem są zgodne z wymaganiami EN88, klasa B, grupa 2. EN1C-0031SZ20 R1003 (PL)

2 SPECYFIKACJA Zakres średnic Od ½ do DN100 Wymiary Patrz rys na str 4. Wymiary rur ½ do 2 wejście i wyjście gwint wewnętrzny zgodnie z ISO 7-1. DN50, DN65, DN 80 i DN100 wejście i wyjście połączenie kołnierzowe zgodnie z PN16 DIN Połączenia Przepustowość Patrz wykresy wydajności str. 6. Maksymalne ciśnienie robocze 1000 mbar UWAGA: zakres minimalnego ciśnienia wejściowego: żądane ciśnienie wyjściowe + 2,5 mbar do 1000mbar Zakres ciśnienia wyjściowego Od 5 do 150 mbar Żądane ciśnienie wyjściowe uzyskiwane jest przez zastosowanie właściwej sprężyny. UWAGA: Stabilizator wyposażony jest standardowo w sprężynę białą. Patrz tabela zakresów sprężyn poniżej. Ciśnienie odcinające Zgodnie z EN88. (Odcięcie przy braku przepływu) Dokładność nastawy Zgodnie z EN88, klasa A, grupa 2 Maksymalne dopuszczalne ciśnienie Do 5 bar bez uszkodzeń obudowy. Zakres temperatur otoczenia - 15 C do + 60 C Materiał przenoszący siłę od ciśnienia Elastomer DIN 278 węglowodorowy Elementy uszczelniające Kauczuk NBR typ 70 odporny na węglowodory Materiał obudowy Odlew aluminium EN AB 46100, EN AB Elementy wewnętrzne AISI 304/ Delrin Filtr Włókno syntetyczne DVGW G260/1 Stopień filtracji 50 µ Standardy i Aprobaty Stabilizatory HUPF są zgodne z dyrektywami EC: - Dyrektywa Urządzeń Gazowych (90/396/EEC) PIN: CE-0063AR4719 (dla HUPF..B) Naprężenia skręcające i zginające Połączenia rurowe spełniają wymagania EN88, grupa 2 Tabela zakresów sprężyn wg ciśnienia P 2 mbar (ciśnienie wyjściowe) Model Sprężyna regulatora Zielona Czerwona Biała Żółta Czarna Fioletowa Pomarańczowa ciśnienia 5-13 mbar 7-20 mbar mbar mbar mbar mbar mbar HUPF015B110 HUPF020B110 HRSP150M1 HRSP150M2 HRSP150M3 HRSP150M4 - HRSP150M7 HRSP150M8 HUPF025B110 HUPF032B110 HUPF040B110 HRSP153M1 HRSP153M2 HRSP153M3 HRSP153M4 - HRSP153M7 HRSP153M8 HUPF050B110 HUPF050B310 HRSP155M1 HRSP155M2 HRSP155M3 HRSP155M4 - HRSP155M7 HRSP155M8 HUPF065B310 HUPF080B310 HRSP156M1 HRSP156M2 HRSP156M3 HRSP156M4 - HRSP156M7 HRSP156M8 HUPF100B310 HRSP158M1 HRSP158M2 HRSP158M3 HRSP158M4 HRSP158M6 HRSP158M7 HRSP158M8 EN1C-0031SZ20 R1003 (PL) 2

3 INSTALACJA Uwaga: 1. Przeczytaj uważnie instrukcję. Nie zastosowanie się do instrukcji może spowodować uszkodzenie produktu lub może przyczynić się do powstania niebezpiecznych okoliczności. 2. Instalacja powinna być przeprowadzone przez wykwalifikowany personel. 3. Po zakończeniu instalacji sprawdź jej poprawność. UWAGA! - Przed instalacją odłącz zasilanie gazowe. - Nie zdejmuj zaślepki na wejściu i wyjściu stabilizatora do momentu przyłączania rur. - Nie zdejmuj kapturka a śrubie 3. - Strzałka na stabilizatorze wskazuje kierunek EN2C-0031SZ20 przepływu gazu. R0604 (PL) Pozycja montażu Dla zapewnienia najlepszego działania stabilizatora, powinien on być zamontowany poziomo. Dopuszczalne są również inne ustawienia aż do kąta 90 włącznie. Miejsce montażu Bezpośredni kontakt stabilizatora ze ścianami jest niedozwolony. Zachowaj odstęp co najmniej 50 mm. Uwaga: Odstęp pomiędzy stabilizatorem o podłogą powinien być co najmniej 400 mm aby umożliwić czyszczenie filtrów i inspekcję. Połączenie przewodów (rur) gazowych wersja gwintowana - do dopuszczaj do zabrudzenia stabilizatora w czasie instalacji. - upewnij się, że strzałka na obudowie wskazuje kierunek przepływu gazu. - użyj gwinciarki z gwintem wg ISO 7-1 (BS21, DIN 2999) lub gotowej rozwierconej rury, wolnej od opiłków - nie gwintuj rury na zbyt dużą odległość i nie nakręcaj rury zbyt daleko na stabilizator gdyż może to spowodować uszkodzenie stabilizatora. - zastosuj niewielką ilość dobrej jakości pasty uszczelniającej ale jedynie na miejsce połączenia, zostawiając gwint bez zabrudzeń. Taśma PTFE może być użyta alternatywnie. - dokręcając rurę nie wykorzystuj górnej części obudowy jako dźwigni (czy punktu podparcia) ale użyj uchwytu na klucz zintegrowanego z aluminiową obudową. Połączenie przewodów (rur) gazowych wersja kołnierzowa - do dopuszczaj do zabrudzenia stabilizatora w czasie instalacji. - upewnij się, że strzałka na obudowie wskazuje kierunek przepływu gazu. - upewnij się, że kołnierze są w jednej linii z osią montażu oraz że odstęp Rys. między 2 Schemat kołnierzami połączeń jest na C6097A tyle duży, że uszczelka nie ulegnie uszkodzeniu w czasie montażu. - umieść uszczelkę na właściwym miejscu. W razie potrzeby nasmaruj ją - dokręć śruby na kołnierzach UWAGA! Test szczelności po instalacji - rozpyl niewielką ilość dobrej jakości rozpylacza to testowania połączeń. - podłącz ciśnienie do układu i znajdź ewentualne nieszczelności miejsca pojawiających się pęcherzyków. W takim przypadku wykonaj ponowne podłączenie stabilizatora. Nieszczelność uszczelki najczęściej wyeliminować można przez dokręcenie śrub na kołnierzach. W razie potrzeby wymień uszczelkę. 3 EN1C-0031SZ20 R1003 (PL)

4 Rys. 1. Wymiary HUPF wersja gwintowana Rp-Dn L B H1 H2 H3 E C kg HUPF015B110 ½ ,0 HUPF020B110 ¾ ,0 HUPF025B ,05 HUPF032B / ,1 HUPF040B110 1 ½ ,05 HUPF050B ,7 Rys. 2. Wymiary HUPF wersja kołnierzowa Dn L B H1 H2 H3 D K d n HUPF065B HUPF080B HUPF100B EN1C-0031SZ20 R1003 (PL) 4
