1 BIURO STUDIÓW I PROJEKTÓW GOSPODARKI WODNEJ ROLNICTWA B I P R O M E L Spółka z o.o. - Działa od 1950 r. - Członek Izby Projektowania Budowlanego ul. Instalatorów Warszawa adres korespondencyjny : Warszawa 119 skr. poczt.61 (0-22) tel/fax. (0-22) NIP PROJEKT WYKONAWCZY NAZWA I ADRES INWESTORA: Wojewódzki Zarząd Melioracji i Urządzeń Wodnych w Białymstoku Białystok, ul. Handlowa 6 NAZWA I ADRES OBIEKTU BUDOWLANEGO: Opracowanie dokumentacji projektowej na remont skarpy poprzez zabudowę wyrwy w brzegu prawym rzeki Narew w km pow. białostocki, obręb Borsukówka, działki geod. Nr 103, 104, 105, 106, 107, 157, 167, 168, gm. Dobrzyniewo Duże, przyległe do działki z obrębu Siekierki nr geod. 1 (wody płynące rzeka Narew), gm. Tykocin, pow. białostocki, woj. podlaskie Inwestycja polega na: wykonaniu umocnienia brzegu wklęsłego w km w miejscu wlotu rowu melioracyjnego do rzeki Narwi na długości 80 m (dł 45m poniżej wylotu i 35m powyżej wylotu rowu). 19/K/RI/2016 nr umowy r. data GŁÓWNY PROJEKTANT SPECJALNOŚĆ I NR UPRAWNIEŃ PODPIS mgr inż. Zbigniew Lenczewski specjalność wodno melioracyjna St-470/88 GŁÓWNY PROJEKTANT SPECJALNOŚĆ I NR UPRAWNIEŃ PODPIS mgr inż. Norbert Poniewierski specjalność konstrukcyjno budowlana LUB/0122/ZHOK/14 SPRAWDZAJĄCY Specjalność i nr uprawnień Podpis mgr inż. Jacek Szmagaj specjalność wodno melioracyjna St-763/89 5 wrzesień 2016 data

2 PROJEKT WYKONAWCZY 2 SPIS TREŚCI I CZĘŚĆ OPISOWA 1 WSTĘP Podstawa opracowania Lokalizacja inwestycji Cel i zakres inwestycji Uzgodnienia Podstawowe wielkości charakteryzujące inwestycję 8 2 PODSTAWOWE INFORMACJE I DANE WYJSCIOWE DO PROJEKTOWANIA Materiały wyjściowe Opis stanu istniejacego Warunki komunikacyjne Stan prawny Dane hydrologiczne 13 3 ROZWIAZANIA TECHNICZNE PROJEKTU 15 4 KOLEJNOŚĆ WYKONYWANIA ROBÓT 15 II CZEŚC GRAFICZNA Mapa poglądowa - 1: Projekt zagospodarowania terenu - 1: Przekroje poprzeczne 3.1. Przekroje poprzeczne nr 9 i 10-1: Przekroje poprzeczne nr 11 i 12-1: Profil podłużny rzeki Narwi - 1:100/1000 Opracowanie dokumentacji projektowej na remont skarpy poprzez zabudowę wyrwy w brzegu prawym rzeki Narew w km pow. białostocki, obręb Borsukówka, działki geod. Nr 103, 104, 105, 106, 107, 157, 167, 168, gm. Dobrzyniewo Duże, przyległe do działki z obrębu Siekierki nr geod. 1 (wody płynące rzeka Narew), gm. Tykocin, pow. białostocki, woj. podlaskie

3 PROJEKT WYKONAWCZY 3 1. WSTĘP 1.1 Podstawa opracowania Prawną podstawę opracowania stanowi umowa nr 19/K/RI/2016 z dn r. na wykonanie prac projektowych zawarta pomiędzy: 1. Wojewódzkim Zarządem Melioracji i Urządzeń Wodnych w Białymstoku z siedzibą ul. Handlowa 6, Białystok a 2. Biurem Studiów i Projektów Gospodarki Wodnej Rolnictwa,,BIPROMEL sp. z o.o. ul. Instalatorów 9, Warszawa, Inwestycja dotyczy działań technicznych, które są realizacją celu publicznego. Zgodnie z art. 6 pkt 4 ustawy z dnia 21 sierpnia 1997 r. o Gospodarce Nieruchomościami [Dz. U. z 2015 r. poz. 782 z późn. zm.] celem publicznym jest budowa oraz utrzymanie obiektów i urządzeń służących do regulacji przepływów i ochrony przed powodzią, a także regulacja i utrzymanie wód oraz urządzeń melioracji wodnych, będących własnością Skarbu Państwa lub jednostek samorządu terytorialnego. Nazwa inwestycji Opracowanie dokumentacji projektowej na remont skarpy poprzez zabudowę wyrwy w brzegu prawym rzeki Narew w km pow. białostocki, obręb Borsukówka, działki geod. Nr 103, 104, 105, 106, 107, 157, 167, 168, gm. Dobrzyniewo Duże, przyległe do działki z obrębu Siekierki nr geod. 1 (wody płynące rzeka Narew), gm. Tykocin, pow. białostocki, woj. podlaskie Inwestycja polega na: wykonaniu umocnienia brzegu wklęsłego w km w miejscu wlotu rowu melioracyjnego do rzeki Narwi na długości 80 m (dł 45m poniżej wylotu i 35m powyżej wylotu rowu). Zakres i formę projektu wykonawczego dostosowano do wymogów Ustawy z dnia 7 lipca 1994r. Prawo Budowlane (Dz. U. z 8 marca 2016 r. poz.290 tekst jednolity) oraz Ustawy z dnia 18 lipca 2001r. Prawo Wodne ( Dz. U tekst jednolity, z późn. zm.). Opracowanie dokumentacji projektowej na remont skarpy poprzez zabudowę wyrwy w brzegu prawym rzeki Narew w km pow. białostocki, obręb Borsukówka, działki geod. Nr 103, 104, 105, 106, 107, 157, 167, 168, gm. Dobrzyniewo Duże, przyległe do działki z obrębu Siekierki nr geod. 1 (wody płynące rzeka Narew), gm. Tykocin, pow. białostocki, woj. podlaskie

4 PROJEKT WYKONAWCZY Lokalizacja inwestycji Naprawiany odcinek położony jest w dolinie dolnego biegu rzeki Narwi. Administracyjnie inwestycja położona jest na działkach w miejscowości Borsukówka na terenie gminy Dobrzyniewo Duże przyległych do gminy Tykocin. Szczegółową lokalizację wyrwy oraz stan prawny gruntów objętych projektowaną inwestycją przedstawiono na mapach poglądowej i ewidencyjnej terenu (Rys.1, Rys.2). Rys. 1 Mapa poglądowa rejonu inwestycji w skali 1: Opracowanie dokumentacji projektowej na remont skarpy poprzez zabudowę wyrwy w brzegu prawym rzeki Narew w km pow. białostocki, obręb Borsukówka, działki geod. Nr 103, 104, 105, 106, 107, 157, 167, 168, gm. Dobrzyniewo Duże, przyległe do działki z obrębu Siekierki nr geod. 1 (wody płynące rzeka Narew), gm. Tykocin, pow. białostocki, woj. podlaskie

5 PROJEKT WYKONAWCZY Cel i zakres inwestycji Celem inwestycji jest zabezpieczenie przed erozją prawego, wklęsłego brzegu rzeki Narwi. W zakres przewidzianych do wykonania robót objętych niniejszym opracowaniem wchodzą następujące elementy: 1. Wykonanie robót przygotowawczych. 2. Ukształtowanie brzegu wklęsłego w miejscu najbardziej rozmytym za pomocą worków z geowłókniny napełnionych gruntem. 3. Zabezpieczenie skarpy narzutem kamiennym 4. Darniowanie skarpy powyżej narzutu 5. Obsadzenie brzegu sadzonkami wikliny 6. Wykonanie robót wykończeniowych wyrównanie terenu, obsianie terenu przy rzece mieszanką nasion traw, remont nawierzchni drogi dojazdowej. 1.4 Uzgodnienia W trakcie projektowania wystąpiono z wnioskiem do Urzędu Gminy Dobrzyniewo Duże o wydanie decyzji środowiskowej dotyczącej projektowanej inwestycji. Wójt gminy Dobrzyniewo Duże po przeprowadzeniu postępowania administracyjnego pismem nr IPG z dnia r. nie stwierdził potrzeby wydania decyzji o środowiskowych uwarunkowaniach. Kopię pisma zamieszczono poniżej Opracowanie dokumentacji projektowej na remont skarpy poprzez zabudowę wyrwy w brzegu prawym rzeki Narew w km pow. białostocki, obręb Borsukówka, działki geod. Nr 103, 104, 105, 106, 107, 157, 167, 168, gm. Dobrzyniewo Duże, przyległe do działki z obrębu Siekierki nr geod. 1 (wody płynące rzeka Narew), gm. Tykocin, pow. białostocki, woj. podlaskie

6 PROJEKT WYKONAWCZY 6 Opracowanie dokumentacji projektowej na remont skarpy poprzez zabudowę wyrwy w brzegu prawym rzeki Narew w km pow. białostocki, obręb Borsukówka, działki geod. Nr 103, 104, 105, 106, 107, 157, 167, 168, gm. Dobrzyniewo Duże, przyległe do działki z obrębu Siekierki nr geod. 1 (wody płynące rzeka Narew), gm. Tykocin, pow. białostocki, woj. podlaskie

8 PROJEKT WYKONAWCZY 1.5 Podstawowe dane charakteryzujące inwestycję 8 W tabeli poniżej zestawiono podstawowe dane charakteryzujące planowaną inwestycję. Lp. Wyszczególnienie Jednostka Ilość Długość odcinka rozpatrywanego m Długość odcinka regulowanego m Max zw. wody przyjęto jak piętrzenie dla jazu,,góra w km : m n.p.m. 106,77 4 Objętość worków z włókniny z gruntem m Objętość narzutów kamiennych m Plantowanie skarp i dna m Obsiew mieszanką traw z posadzeniem wikliny m PODSTAWOWE INFORMACJE I DANE WYJSCIOWE DO PROJEKTOWANIA 2.1 Materiały wyjściowe Podczas realizacji projektu korzystano z następujących materiałów archiwalnych, publikacji i danych: [1]. Mapa do celów projektowych w skali 1:500. BSiP BIPROMEL, 2016 r. [2]. Przekroje poprzeczne koryta rzeki na rozpatrywanym odcinku, JW. [3]. Atlas hydrologiczny Polski, IMGW, 1986 r. [4]. Atlas posterunków wodowskazowych, PIOŚ, 1996 r. [5]. Dane uzyskane z własnych obserwacji i pomiarów. 2.2 Opis stanu istniejącego Przedmiotem opracowania objęty jest odcinek prawego brzegu rzeki Narwi. W trakcie projektowania dokonano oględzin, inwentaryzacji geodezyjnej oraz oceny ich stanu. Ocena wykazuje, że przebiegające procesy niszczenia brzegów mają następujący charakter: 1. Brzeg wklęsły jest stale niszczony przez płynącą korytem wodę; Opracowanie dokumentacji projektowej na remont skarpy poprzez zabudowę wyrwy w brzegu prawym rzeki Narew w km pow. białostocki, obręb Borsukówka, działki geod. Nr 103, 104, 105, 106, 107, 157, 167, 168, gm. Dobrzyniewo Duże, przyległe do działki z obrębu Siekierki nr geod. 1 (wody płynące rzeka Narew), gm. Tykocin, pow. białostocki, woj. podlaskie

9 PROJEKT WYKONAWCZY 9 2. Zniszczenia polegają na podmywaniu brzegu, przez co skarpa rzeki obrywa się, a grunt jest unoszony i osadza się w korycie rzeki poniżej omawianego odcinka. 3. W brzegu powstaje wyrwa, a rzeka ma tendencję do tworzenia zakola. 4. Szerokość dna rzeki powyżej i poniżej odcinka objętego projektem wynosi ~ 20 m przy głębokości w dniu pomiaru ok. 4,0 5,2 m (głębokość równomierna, przekrój koryta zbliżony do trapezu);. 5. W miejscu wyrwy szerokość dna rozszerza się do ~ m. Wzrasta głębokość maksymalna. Przekrój koryta jest zbliżony do trójkątnego a największa głębokość występuje przy lewym brzegu. 6. Na lewym brzegu, po przeciwnej stronie wyrwy tworzy się odsypisko gruntu. Poniżej zamieszczono fotografie istniejącej wyrwy Fot 1. Widok ogólny wyrwy Opracowanie dokumentacji projektowej na remont skarpy poprzez zabudowę wyrwy w brzegu prawym rzeki Narew w km pow. białostocki, obręb Borsukówka, działki geod. Nr 103, 104, 105, 106, 107, 157, 167, 168, gm. Dobrzyniewo Duże, przyległe do działki z obrębu Siekierki nr geod. 1 (wody płynące rzeka Narew), gm. Tykocin, pow. białostocki, woj. podlaskie

10 PROJEKT WYKONAWCZY 10 Fot 2. Obsuwający się brzeg Fot 3. Zniszczony wylot drenarski użytków zielonych Opracowanie dokumentacji projektowej na remont skarpy poprzez zabudowę wyrwy w brzegu prawym rzeki Narew w km pow. białostocki, obręb Borsukówka, działki geod. Nr 103, 104, 105, 106, 107, 157, 167, 168, gm. Dobrzyniewo Duże, przyległe do działki z obrębu Siekierki nr geod. 1 (wody płynące rzeka Narew), gm. Tykocin, pow. białostocki, woj. podlaskie

11 PROJEKT WYKONAWCZY Warunki komunikacyjne Działania techniczne jakie będą podjęte w ramach zabudowy wyrwy, koncentrować się będą przede wszystkim na terenie gminy Dobrzyniewo Duże. Podstawowy układ drogowy w rejonie inwestycji stanowią drogi gruntowe do obsługi zmeliorowanych, intensywnie użytkowanych łąk, Opisane powyżej drogi stanowią nie tylko połączenia między miejscowościami, ale umożliwiają również dojazd do wyrwy co w przypadku zagrożenia ma duże znaczenie. Wykonawca robót, korzystając z dróg gminnych (gruntowych), zobowiązany jest do ich konserwacji podczas realizacji inwestycji. Powinien przewidzieć to w dostosowaniu do opracowywanego przez niego Projektu organizacji robót. Uzupełnieniem w zależności od sytuacji, będą istniejące drogi dojazdowe do pól, jak też drogi wytyczone przez Wykonawcę za wiedzą użytkownika gruntu (właściciela działki). Drogi te zlokalizowane będą głównie w pasie gruntu przyległego do brzegu Narwi, w miejscu gdzie rozplantowany zostanie urobek z zabudowy skarpy. Wykonawca robót, przed przystąpieniem do realizacji inwestycji, zobowiązany jest do wykonania szczegółowej inwentaryzacji dróg (w tym fotograficznej) w rejonie inwestycji po których odbywał się będzie transport materiałów i sprzętu do jej realizacji wraz z przekazaniem kopii Właścicielowi drogi oraz Inwestorowi. Po zakończeniu prac lub wcześniej według szczegółowych uzgodnień z właścicielami dróg, Wykonawca robót zobowiązany jest do przywrócenia ich do stanu pierwotnego, z okresu przed przystąpienia do prac budowlanych. 2.4 Stan prawny Działki na których projektowane są urządzenia wodne obecnie mają zróżnicowany stan prawny i należą do właścicieli prywatnych, samorządów oraz skarbu państwa. W wyniku postępowania zmierzającego do uzyskania prawa do dysponowania nieruchomością na cele budowlane, należy uzyskać zgody n/w właścicieli. Tabela 1. Zestawienie działek na których położony jest obiekt zgodnie z danymi wg wypisu uproszczonego z rejestru gruntów z dn r. Opracowanie dokumentacji projektowej na remont skarpy poprzez zabudowę wyrwy w brzegu prawym rzeki Narew w km pow. białostocki, obręb Borsukówka, działki geod. Nr 103, 104, 105, 106, 107, 157, 167, 168, gm. Dobrzyniewo Duże, przyległe do działki z obrębu Siekierki nr geod. 1 (wody płynące rzeka Narew), gm. Tykocin, pow. białostocki, woj. podlaskie

12 Nr 1 Borsukówka, gm. Dobrzyniewo Duże. L.p 1 PROJEKT WYKONAWCZY Obręb Nr obrębu Nr Właściciel/Władający działki Marcin Cylwik (Józef, Teresa); Obrubniki 29; Dobrzyniewo Duże Krzysztof Stachurski (Jacek, Regina); Góra 15; Krypno Karol Zdanowicz (Andrzej, Barbara); Maria Zdanowicz (Dariusz, Łucja); Borsukówka 25; Dobrzyniewo Duże Antoni Cylwik; Obrubniki 26; Dobrzyniewo Duże. Tomasz Cylwik; Wąska 18; Mońki. Dzierżawa: Dorota Markowska - Łoniewska (Tomasz, Teresa); Obrubniki 13; Dobrzyniewo Duże Henryk Cylwik (Walerian, Amelia); Zuzanna Cylwik (Jan, Filomena); Obrubniki 13; Dobrzyniewo Duże Wiesław Cylwik (Tadeusz, Danuta); Ponikła 33; Dobrzyniewo Duże Skarb Państwa; Gmina Dobrzyniewo Duże; Białostocka 26; Dobrzyniewo Duże Jan Gołębiewski (Renisław, Jadwiga); Beata Gołębiewska (Józef, Bożena); Kościelna 48A; Knyszyn. 9 Nr 1 Siekierki Gm. Tykocin 1.1 Skarb Państwa; Trwały zarząd: Marszałek Województwa Podlaskiego; Kard. S. Wyszyńskiego 1; Białystok. 12 Rys. 2 Działki (podkreślone kolorem żółtym) pokazano na kopi mapy ewidencyjnej Opracowanie dokumentacji projektowej na remont skarpy poprzez zabudowę wyrwy w brzegu prawym rzeki Narew w km pow. białostocki, obręb Borsukówka, działki geod. Nr 103, 104, 105, 106, 107, 157, 167, 168, gm. Dobrzyniewo Duże, przyległe do działki z obrębu Siekierki nr geod. 1 (wody płynące rzeka Narew), gm. Tykocin, pow. białostocki, woj. podlaskie

13

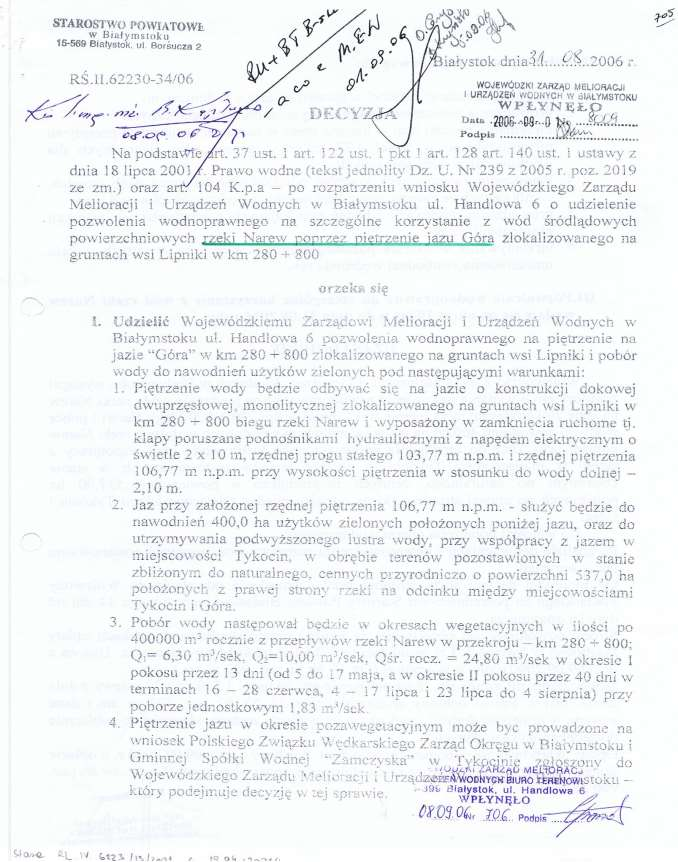

14 2.5 Dane hydrologiczne Dane hydrologiczne: Ze względu na niewielki przyrost zlewni ( ) oraz biorąc pod uwagę charakter przedsięwzięcia (umocnienie brzegu bez zmian trasy rzeki oraz niwelety dna i brzegów) przyjęto dane dla jazu Góra oddalonego o km od projektowanej inwestycji. Inwestycja zlokalizowana jest w zasięgu piętrzenia Jazu Góra. Na podstawie parametrów określonych w aktualnym pozwoleniu wodnoprawny dla jazu Góra ustalono rzędne charakterystycznych poziomów zwierciadła wody dla poszczególnych odcinków przewidzianych do zabudowy. Parametry te oznaczono na rysunkach konstrukcyjnych i przekrojach poprzecznych rzeki Narwi załączonych w niniejszym projekcie. Poniżej zamieszczono kopię pozwolenia wodnoprawnego na szczególne korzystanie z wód śródlądowych powierzchniowych rzeki Narew poprzez piętrzenie jazu Góra.

16 PROJEKT WYKONAWCZY 15 3 ROZWIĄZANIA TECHNICZNE I TECHNOLOGIA ROBÓT Zaprojektowano umocnienie brzegu narzutem kamiennym na włókninie filtracyjnej, oraz miejscowo przy konieczności wyrównania skarpy narzutem kamiennym na workach z geowłókniny wypełnionych gruntem. Powyżej poziomu zwierciadła wody normalnego poziomu piętrzenia skarpa rzeki zostanie umocniona darniną i sadzonkami wikliny. Sadzonki najlepiej przygotować w okresie zimowym natomiast zabudowę wykonać na początku okresu wegetacyjnego. Narzuty kamienne na włókninie Narzuty kamienia luzem zaprojektowano w celu ustabilizowania brzegu wyerodowanego. Narzuty wykonane będą na włókninie (500 g/m 2 ) ze spadkiem 1:2. Zaprojektowana grubość narzutu wynosi 0,60 m. Skarpa wypełniona będzie workami z gruntem do poziomu terenu z zachowaniem spadku dla spływu wód deszczowych. Zagęszczenie gruntu warstwami o grub. ~0,3 m. Zagospodarowanie terenu Cały teren budowy po zakończeniu będzie oczyszczony z pozostałości materiałów, śmieci i różnych odpadków. Zaprojektowano zagospodarowanie terenu objętego inwestycją poprzez wyrównanie terenu i obsiew mieszanką traw. Cały teren objęty robotami zostanie przywrócony do stanu pierwotnego. 4 KOLEJNOŚĆ WYKONANIA ROBÓT Przewiduje się następującą kolejność wykonania robót: 7. Wykonanie robót przygotowawczych. 8. Ukształtowanie brzegu wklęsłego w miejscu najbardziej rozmytym za pomocą worków z geowłókniny napełnionych gruntem. 9. Zabezpieczenie skarpy narzutem kamiennym 10. Darniowanie skarpy powyżej narzutu 11. Obsadzenie brzegu sadzonkami wikliny 12. Wykonanie robót wykończeniowych wyrównanie terenu, obsianie terenu przy rzece mieszanką nasion traw, remont nawierzchni drogi dojazdowej. Opracowanie dokumentacji projektowej na remont skarpy poprzez zabudowę wyrwy w brzegu prawym rzeki Narew w km pow. białostocki, obręb Borsukówka, działki geod. Nr 103, 104, 105, 106, 107, 157, 167, 168, gm. Dobrzyniewo Duże, przyległe do działki z obrębu Siekierki nr geod. 1 (wody płynące rzeka Narew), gm. Tykocin, pow. białostocki, woj. podlaskie

17 PROJEKT WYKONAWCZY 16 5 CZĘŚĆ GRAFICZNA 1. Mapa poglądowa - 1: Projekt zagospodarowania terenu - 1: Przekroje poprzeczne 3.1. Przekroje poprzeczne nr 9 i 10-1: Przekroje poprzeczne nr 11 i 12-1: Profil podłużny rzeki Narwi - 1:100/1000 Opracowanie dokumentacji projektowej na remont skarpy poprzez zabudowę wyrwy w brzegu prawym rzeki Narew w km pow. białostocki, obręb Borsukówka, działki geod. Nr 103, 104, 105, 106, 107, 157, 167, 168, gm. Dobrzyniewo Duże, przyległe do działki z obrębu Siekierki nr geod. 1 (wody płynące rzeka Narew), gm. Tykocin, pow. białostocki, woj. podlaskie

18 Karta informacyjna przedsięwzięcia pod nazwą: Opracowanie dokumentacji projektowej na remont skarpy poprzez zabudowę wyrwy w brzegu prawym rzeki Narew w km pow. białostocki, obręb Borsukówka, działki geod. Nr 103, 104, 105, 106, 107, 157, 167, 168, gm. Dobrzyniewo Duże, przyległe do działki z obrębu Siekierki nr geod. 1 (wody płynące rzeka Narew), gm. Tykocin, pow. białostocki, woj. podlaskie Inwestycja polega na: wykonaniu umocnienia brzegu wklęsłego w km w miejscu wlotu rowu melioracyjnego do rzeki Narwi na długości 80 m (dł 45m poniżej wylotu i 35m powyżej wylotu rowu). Zakres informacji dostosowano do wymogów o których mowa w art. 3 ust 1 pkt 5 ustawy z dnia 3 października 2008 r. o udostępnianiu informacji o środowisku i jego ochronie, udziale społeczeństwa w ochronie środowiska oraz o ocenach oddziaływania na środowisko (Dz. U. Nr 199, poz ze zm.) 1. Rodzaj, skala i usytuowanie przedsięwzięcia. Inwestycją będącą przedmiotem niniejszej karty informacyjnej jest remont skarpy prawego brzegu rzeki Narwi w km w miejscu wylotu rowu melioracyjnego. Na skutek podmywania brzegu następuje jego obrywanie i rzeka wdziera się w teren łąki niszcząc rów melioracyjny. W takiej sytuacji zaniechanie wykonania umocnienia łuku spowoduje dalsze rozmywanie brzegu i przenoszenie rumowiska w dół rzeki. Długość brzegu przewidzianego do umocnienia wynosi 80 m to jest 45 m poniżej wlotu rowu i 35 m powyżej wlotu rowu. Poniżej zamieszczono mapę orientacyjną rejonu inwestycji.

19 W trakcie projektowania dokonano oględzin, inwentaryzacji geodezyjnej oraz oceny stanu prawego brzegu rzeki. Ocena wykazuje że przebiegające procesy niszczenia brzegów mają następujący charakter: - Brzeg wklęsły jest stale niszczony przez płynącą korytem wodę; - Zniszczenia polegają na podmywaniu brzegu, przez co skarpa rzeki obrywa się, a grunt jest unoszony i osadza się w korycie rzeki poniżej omawianego odcinka. - W brzegu powstaje wyrwa, a rzeka ma tendencję do tworzenia zakola. - Szerokość dna rzeki powyżej i poniżej odcinka objętego projektem wynosi ~ 20 m przy głębokości w dniu pomiaru ok. 2,0 2,2 m (głębokość równomierna, przekrój koryta zbliżony do trapezu);. - Na lewym brzegu, po przeciwnej stronie wyrwy tworzy się odsypisko gruntu. ROZWIĄZANIA TECHNICZNE I TECHNOLOGIA ROBÓT Zaprojektowano umocnienie brzegu narzutem kamiennym na włókninie filtracyjnej, oraz miejscowo przy konieczności wyrównania skarpy narzutem kamiennym na workach z geowłókniny wypełnionych gruntem. Narzuty wykonane będą ze spadkiem 1:2. Zaprojektowana grubość narzutu wynosi 0,60 m. Powyżej poziomu zwierciadła wody normalnego poziomu piętrzenia skarpa rzeki zostanie umocniona darniną i sadzonkami wikliny. Sadzonki najlepiej przygotować w okresie zimowym natomiast zabudowę wykonać na początku okresu wegetacyjnego. 2

20 Zagospodarowanie terenu Cały teren budowy po zakończeniu będzie oczyszczony z pozostałości materiałów, śmieci i różnych odpadków. Zaprojektowano zagospodarowanie terenu objętego inwestycją poprzez wyrównanie terenu i obsiew mieszanką traw. Cały teren objęty robotami zostanie przywrócony do stanu pierwotnego. 2. Obsługa komunikacyjna Działania techniczne jakie będą podjęte w ramach umocnienia skarpy, koncentrować się będą na terenie gminy Dobrzyniewo Duże. Podstawowy układ drogowy w rejonie inwestycji stanowią drogi gruntowe do obsługi zmeliorowanych, intensywnie użytkowanych łąk : Opisane powyżej drogi stanowią nie tylko połączenia między miejscowościami, ale umożliwiają również dojazd do rzeki co w przypadku zagrożenia ma duże znaczenie. ilość miejsc parkingowo-postojowych na terenie objętym inwestycją Nie przewiduje się. i na obszarach przyległych Nie przewiduje się. ilość samochodów osobowych etap realizacji, obsługa inżynieryjna 1 szt/db ; etap eksploatacji, obsługa konserwacyjna wyrwy przez okres gwarancyjny; ilość samochodów ciężarowych i innych pojazdów etap realizacji, ciężarówki dostarczające komponenty do wykonania remontu skarpy 4 szt./db etap eksploatacji, obsługa konserwacyjna skarpy w okresie gwarancyjnym oraz stwierdzenia możliwości awarii; Wykonawca robót, przed przystąpieniem do realizacji inwestycji, zobowiązany jest do wykonania szczegółowej inwentaryzacji dróg (w tym fotograficznej) w rejonie inwestycji po których odbywał się będzie transport materiałów i sprzętu do jej realizacji wraz z przekazaniem kopii Właścicielowi drogi oraz Inwestorowi. Po zakończeniu prac lub wcześniej według szczegółowych uzgodnień z właścicielami dróg, Wykonawca robót zobowiązany jest do przywrócenia ich do stanu pierwotnego, z okresu przed przystąpienia do prac budowlanych. 3. Kolejność robót i zalecenia technologiczne Przewiduje się wykonanie robót w następującej kolejności: 1. Wykonanie robót przygotowawczych. 2. Ukształtowanie brzegu wklęsłego w miejscu najbardziej rozmytym za pomocą worków z geowłókniny napełnionych gruntem. 3. Zabezpieczenie skarpy narzutem kamiennym 4. Darniowanie skarpy powyżej narzutu 5. Obsadzenie brzegu sadzonkami wikliny 6. Wykonanie robót wykończeniowych wyrównanie terenu, obsianie terenu przy rzece mieszanką nasion traw, remont nawierzchni drogi dojazdowej. 3

21 4. Powierzchnia zajmowanej nieruchomości, a także obiektu budowlanego oraz dotychczasowy sposób ich wykorzystywania i pokrycie szatą roślinną. Projektowana inwestycja dotyczy remontu skarpy brzegu prawego rzeki Narwi w celu zabezpieczenia jej przed rozmywaniem. Skarpa zabudowana będzie na długości 80 m wzdłuż prawego brzegu. Powierzchnia terenu biologicznie czynna nie zmieni się gdyż do zabudowy zostaną użyte jedynie materiały ekologiczne takie jak wiklina, kamienie, ziemia. Inwestycja nie wymaga karczowania krzaków ani drzew. Teren wokół wyrwy to typowo rolniczy krajobraz z użytkami zielonymi. Zagospodarowanie terenu wokół remontowanej skarpy pozostaje bez zmian. 5. Rodzaj technologii (w odniesieniu do istniejącej i planowanej działalności ogólna charakterystyka istniejącego i planowanego przedsięwzięcia Rozwiązania techniczne dostosowano do wymagań jakie wynikają z przepisów Rozporządzenia Ministra Środowiska z dnia 20 kwietnia 2007 r. w sprawie warunków technicznych, jakim powinny odpowiadać budowle hydrotechniczne i ich usytuowanie (Dz. U. Nr 86 poz. 579). Na etapie realizacji przewiduje się zatrudnienie następujących jednostek sprzętowych i transportowych: - Koparka o poj. 0,6 1,2 m 3 - Spycharka KM - Samochody wywrotki - Samochody dostawcze - Żuraw samochodowy - Ciągniki kołowe - Inny sprzęt budowlany (kosiarka, drobne elektronarzędzia itp.) PODSTAWOWE DANE TECHNICZNE PROJEKTOWANYCH DO WYKONANIA URZĄDZEŃ ORAZ ROZWIĄZANIA KONSTRUKCYJNE W tabeli poniżej zestawiono podstawowe dane charakteryzujące planowaną inwestycję. L Wyszczególnienie Jedno Ilość p. stka 1 Długość odcinka remontowanego brzegu m 80 rzeki 2 Max zw. wody - przyjęto jak piętrzenie dla jazu,,góra w km : m n.p.m. 106,77 Obszar objęty projektem zaliczany jest do (wg J. Kondrackiego) Prowincja: 84 Niż Wschodniobałtycko Białoruski Podprowincja: 841 Wysoczyzny Podlasko-Białoruskie Makroregion: Nizina Północnopodlaska: Mezoregion: Dolina Górnej Narwi Pomiędzy Żółtkami (ujściem Supraśli) i Tykocinem dolina jest częściowo wypełniona torfami, a na znacznej jej powierzchni występują "wyspy" mineralne, w większości wydmy i miejscami kemy, zbudowane z piasków drobnoziarnistych. 4

22 Dolina jest przekształcona i w przeważającej części zmeliorowana i zagospodarowana. Dominują gleby torfowo-murszowe słabo i średnio zmurszałe (MtI i MtII). Narew została uregulowana pomiędzy Nowogrodem i Jankowem, oraz na odcinku od ujścia Biebrzy do okolic wsi Rzędziany. Znaczne fragmenty doliny zostały zmeliorowane i wykorzystanych jako łąki, pastwiska i tereny uprawne. Pomiędzy Tykocinem i Rzędzianami zmeliorowane zostało ponad 2,4 tys. ha mokradeł, a w korycie rzeki wybudowano szereg jazów regulujących stany wód. Pomimo przekształceń stosunków hydrologicznych wezbrania są nadal istotnym elementem reżimu hydrologicznego doliny Narwi. Dolina w każdym roku podlega zalewom rzecznym, przy czym zawsze są to zalewy wiosenne, po roztopach, a w niektórych latach zalewy związane z obfitymi opadami deszczu latem i jesienią. Fot 1. Widok ogólny wyrwy 5

23 Fot 2. Obsuwający się brzeg Fot 3. Zniszczony wylot drenarski użytków zielonych 6. Ewentualne warianty przedsięwzięcia Inwestycja ma za zadanie zabezpieczyć brzegi rzeki Narwi przed rozmywaniem i obsuwiskami, które powodują zapadanie się pól rolników indywidualnych oraz brak komunikacji wzdłuż rzeki do łąk uprawnych. Inwestycja realizowana będzie na wniosek władz lokalnych oraz mieszkańców których tereny zostają zabierane przez płynące wody rzeki Narwi. Występujące w 6

24 ostatnich latach warunki hydrologiczno - meteorologiczne powodują wysoki poziom wód i erozję brzegów rzeki. Celem inwestycji jest umożliwienie bezpiecznej uprawy użytków zielonych oraz komunikacji wzdłuż brzegu rzeki. Innym wariantem rozwiązań jest niepodejmowanie inwestycji. Rozwiązanie takie utrudni bezpieczną uprawę oraz komunikację co może doprowadzić do sporów sąsiedzkich i wzajemnych pretensji urząd petent. 7. Przewidywana ilość wykorzystywanej wody, surowców, materiałów, paliw oraz energii Omawiana inwestycja tylko w fazie jej realizacji wymagała będzie paliwa, wody i innych niezbędnych materiałów do wbudowania (grunt do budowy wyrwy, woda, kamienie, faszyna, siatka do wykonania koszy). Będzie to głównie sprzęt o napędzie spalinowym. Wykonawca robót zostanie wyłoniony w drodze przetargu i ma wykonać roboty zgodnie z wymaganiami projektu i specyfikacji technicznej wykonania robót. Ciężarowe samochody używane w czasie realizacji inwestycji powinny spełniać normy EURO 2. Dopuszczalne wartości emisji spalin nie mogą przekraczać: HC 1,1 g/kwh, CO 4,0 g/kwh, NOx 7,0 g/kwh. Wyjątek stanowią pojazdy wolnobieżne o prędkości poniżej 25 km/h (koparki, samochody ciężarowe, ciągniki rolnicze), których emisja spalin nie powinna przekraczać ustaleń wynikających z dokumentów producenta, potwierdzających homologację silnika pojazdu lub maszyny. Wykonanie inwestycji wymagać będzie włókniny filtracyjnej, kamieni i gruntu. Omawiana inwestycja po zrealizowaniu nie będzie zużywała wody, energii i kopalin. Nie będzie wywarzała ścieków, emitowała zanieczyszczeń i promieniowania. Użyte do realizacji robót materiały będą pochodzenia naturalnego lub będą posiadały atesty i aprobaty dopuszczające je do stosowania. Zasilanie energią elektryczną, na etapie eksploatacji przedmiotowej inwestycji, nie będzie wymagane. Nie przewiduje się zapotrzebowania inwestycji na energię cieplną i gaz. Podczas prowadzenia robót budowlanych wystąpi zapotrzebowanie na paliwa płynne do napędu maszyn budowlanych. 8. Rozwiązania chroniące środowisko Projektowany zakres robót nie zmieni istniejącego stanu środowiska. Ze względu na to, że obiekt zlokalizowany jest na Obszarze Chronionego Krajobrazu - Dolina Narwiańska i Natura 2000 Obszar Siedliskowy PLH Ostoja Narwi przewiduje się maksymalne zachowanie walorów środowiska. Warunki wykorzystania terenu w fazie realizacji i eksploatacji będą uwzględniały: - lokalizację placu budowy i jego zaplecze zorganizowane w sposób uwzględniający minimalizację zajęcia terenu i przekształcenia jego powierzchni, - pasy roboczy na etapie realizacji nie przekroczy 10 m - tymczasowe składowanie materiałów takich jak: geowłóknina, kamienie składować na terenie pasów roboczych po stronie wyrwy - smary i materiały pędne składowane będą na zapleczu budowy w zabezpieczonych magazynach, - transport sprzętu, materiałów prowadzić się będzie po istniejącej sieci dróg publicznych oraz w miejscu projektowanej wyrwy, - stałą kontrolę stanu technicznego środków transportu i urządzeń wykorzystywanych w trakcie budowy z utrzymywaniem ich w pełnej 7

25 sprawności celem zminimalizowania poziomu hałasu, emisji ze spalania paliw, - w czasie prac budowlanych ograniczona zostanie jałowa praca silników pojazdów i urządzeń spalinowych, - zabezpieczenie środowiska gruntowo-wodnego przed przenikaniem zanieczyszczeń z terenu budowy, ewentualne zanieczyszczenia gruntu substancjami ropopochodnymi natychmiast neutralizowane będą specjalistycznymi sorbentami, - prace budowlane ze względu na sąsiedztwo z terenami podlegającymi ochronie jak i zamieszkałymi przez ludność prowadzone będą wyłącznie w porze dziennej (6-22 ), - ścieki bytowe powstające w związku z prowadzeniem prac budowlanych gromadzone będą w przenośnych sanitariatach, a następnie okresowo wywożone na oczyszczalnię ścieków, - zarówno na etapie realizacji jak i użytkowania zapewnione zostanie właściwe gospodarowanie odpadami, minimalizowana będzie ich ilość, a składowanie odbywać się będzie selektywnie w wydzielonych i przystosowanych miejscach, w warunkach zabezpieczających przed przedostaniem się do środowiska substancji szkodliwych oraz z zapewnieniem ich sprawnego odbiór lub ponownego wykorzystania lub unieszkodliwiania przez odbiorców odpadów posiadających stosowne decyzje administracyjne w tym zakresie, - materiały tj. kamień, niezbędny dla realizacji przedsięwzięcia pozyskiwany będzie od przedsiębiorców posiadających stosowne uregulowania formalno-prawne, - prace wykonywane będą w okresie możliwie najniższych stanów wód, poza sezonem lęgowym ptaków i okresem rozrodu ryb i płazów - prace przy remoncie skarpy rozpoczną się poza okresem lęgowym ptaków uniemożliwiając gniazdowanie w bezpośrednim zasięgu prac budowlanych, - drzewa i krzewy rosnące w pobliżu pasa robót nie przewidziane do usunięcia zostaną zabezpieczone przed uszkodzeniem za pomocą słomianych opasek, - w trakcie prac budowlanych zapewnione zostanie bezpieczeństwo pracowników m.in. poprzez wyposażenie ich w odblaskowe ubrania ochronne, - w przypadku pojawienia się nieprzewidzianego przejścia fali powodziowej w trakcie trwania robót prace będą przerwane, a sprzęt ewakuowany. - na etapie eksploatacji przedmiotowej skarpy prowadzone będą okresowe obserwacje i pomiary oraz przeglądy okresowe. Dokumentacja projektowa opracowana została z zachowaniem obowiązujących przepisów, nie tylko od strony technicznej zagadnienia, ale również przepisów prawnych, obowiązujących w zakresie wszystkich rodzajów robót towarzyszących zrealizowaniu przedmiotowej inwestycji. Oprócz aspektów technicznych w rozwiązaniach projektowych uwzględnione zostały technologie najbardziej korzystne pod względem ekonomicznym oraz możliwie najmniej ingerujące w środowisko przyrodnicze. Przewidziane w projekcie rozwiązania zostały dostosowane do warunków hydrogeologicznych i zapewniają właściwe zabezpieczenie przed osuwiskiem brzegu. Zrealizowanie inwestycji zgodnie z rozwiązaniami przewidzianymi w 8

26 projekcie, w okresie letnim, tj. poza sezonem lęgowym ptaków i okresem rozrodu większości gatunków zwierząt nie pogorszy stanu środowiska. W czasie trwania cyklu inwestycyjnego należy uwzględnić następujące uwagi: roboty należy wykonywać poza okresem lęgowym ptaków i czasem rozrodu innych zwierząt, warstwa próchniczna pozyskana do zabudowy wyrwy musi być osobno zgromadzona i ponownie wykorzystana do humusowania, w przypadku wystąpienia awarii sprzętu i wycieku substancji ropopochodnych do gruntu zanieczyszczoną ziemię należy zebrać i przekazać do unieszkodliwienia zgodnie z ustawą o odpadach z dnia 14 grudnia 2012 r. (Dz. U. z 2013 poz. 21 z późniejszymi zmianami), obsiew zabudowanych wyrw należy wykonać mieszanką nasion traw, przy czym nie później niż do początku września, aby umożliwić roślinom dobre ukorzenienie się przed zimą. W generalnym ujęciu można uznać, że inwestycja będzie pozytywnie wpływała na środowisko. 9. Rodzaje i przewidywane ilości wprowadzanych do środowiska substancji lub energii przy zastosowaniu rozwiązań chroniących środowisko a) ilość i sposób odprowadzania ścieków socjalno-bytowych: Etap budowy: Zakłada się, że na budowie zatrudnionych będzie 8 pracowników. Wykonawca robót winien wynająć firmę zewnętrzną dla zapewnienia pracownikom odpowiednich warunków sanitarnych na placu budowy. W związku z tym wykonawca powinien wyposażyć budowę w toaletę i umywalnię przenośną wyposażone w szczelny zbiornik bezodpływowy. Etap eksploatacji: Po zakończeniu budowy nie będą powstawały ścieki socjalno-bytowe. Konserwacja ograniczy się do regularnych przeglądów co najmniej dwa razy do roku. b) ilość i sposób odprowadzania ścieków technologicznych: Etap budowy: nie występują, Etap eksploatacji: nie występują. c) ilość i sposób odprowadzania wód opadowych: Etap budowy: nie występują, Etap eksploatacji: nie występują, d) rodzaj, przewidywane ilości i sposób postępowania z odpadami Etap budowy i rozbiórki: Na etapie budowy będą powstawały odpady związane z: - pracami budowlanymi związanymi z projektowaną budową, - funkcjonowaniem zaplecza socjalnego dla pracowników. Wykonawca robót budowlanych winien zapewnić prawidłowy sposób gospodarowania wytworzonymi odpadami na etapie realizacji inwestycji zgodnie z ustawą z 13 września 1996 o utrzymaniu czystości i porządku w gminach ( Dz. U. z 2013r., poz. 888 i 1238 z 2014 poz. 695, 1101, 1322 oraz z 2015r. poz.87) oraz transportu i zbierania odpadów zgodnie z ustawą z dnia 14 grudnia 2012 r. o odpadach ( Dz. U. z 2013r., poz. 21, z późn. zm.). Wskazane jest prowadzenie robót budowlanych w oparciu o nowoczesne technologie, a powstałe w trakcie budowy odpady powinny być w miarę możliwości wtórnie wykorzystywane bądź usuwane zgodnie z obowiązującymi 9

27 przepisami dotyczącymi wykonywania robót budowlanych. Na terenie budowy mogą powstawać następujące typy odpadów: - kamienie - geowłóknina - sortowane odpady socjalno-bytowe. Charakterystyka i zagospodarowanie odpadów. Planując organizację placu budowy należy przewidzieć selektywne gromadzenie odpadów z podziałem na składniki mające charakter surowców wtórnych. W sposób selektywny należy również wywozić te odpady do zakładu przetwórczego, jak i na składowisko. Na terenie budowy będą powstawały odpady bytowe pracowników budowy tj. puszki, butelki, papiery. Należy na nie przygotować odpowiednie pojemniki, które powinny być systematycznie opróżniane. - ziemia urodzajna i grunt z wykopów - stanowią urobek ziemny z wykopów. Składa się on z dwóch części. Pierwszą stanowi warstwa ziemi urodzajnej. Drugą grunt o różnych właściwościach w zależności od budowy geologicznej terenu (piaski o różnej granulacji, żwiry, kamienie itp.) Nie stanowią one odpadu niebezpiecznego. Projekt przewiduje, że przed przystąpieniem do robót ziemnych warstwa ziemi urodzajnej zostanie usunięta i zmagazynowana. Zostanie ona użyta ponownie do humusowania skarp wyrwy. Grunt uzyskany z odsypiska do zasypania wyrwy zostanie w całości zużyty. - kamienie całkowicie zostanie wbudowane w wyrwę. Etap eksploatacji: - nie występują 10. Możliwe transgraniczne oddziaływanie na środowisko Zgodnie z Konwencją o ocenach oddziaływania na środowisko w kontekście transgranicznym (Dz. U. z 1999r. Nr 96 poz. 1110) i art ustawy Prawo ochrony środowiska dla omawianej inwestycji nie ma przesłanek do przeprowadzenia postępowania w sprawie oceny oddziaływania na środowisko w kontekście transgranicznym. 11. Obszary podlegające ochronie na podstawie ustawy z dnia 16 kwietnia 2004r. o ochronie przyrody znajdujące się w zasięgu znaczącego oddziaływania przedsięwzięcia Inwestycja ma charakter punktowy, a jej oddziaływanie będzie krótkotrwałe i obejmie jedynie okres realizacji. Obiekt zlokalizowany jest na Obszarze Chronionego Krajobrazu - Dolina Narwiańska i Natura 2000 Obszar Siedliskowy PLH Ostoja Narwi Wyrwy zlokalizowane są na terenie równinnym zagospodarowanym jako wysoko produkcyjne łąki. Oddziaływanie inwestycji na środowisko będzie nieznaczne i krótkotrwałe (ograniczone do czasu realizacji inwestycji). Oddziaływanie na ludzi Uciążliwości związane z prowadzeniem robót będą niewielkie, głównie powodowane będą nadmiernym hałasem oraz krótkotrwałymi niedogodnościami wynikającymi z utrudnionego dojazdu do działek znajdujących się w pobliżu remontowanej skarpy. Negatywne oddziaływanie będzie okresowe. Polegać będzie również na zmniejszeniu estetyki brzegu Narwi do czasu jego zadarnienia i regeneracji zieleni. 10

28 Oddziaływanie na wodę i glebę Nie przewiduje się wpływu inwestycji na wody podziemne. Planowane przedsięwzięcie w czasie realizacji nie będzie powodować obniżenia poziomu i jakości wód powierzchniowych. Remont skarpy nie zmieni dotychczasowego kierunku spływu wód opadowych. Poza wypadkami losowymi jakim może być np. awaria ciężkiego sprzętu budowlanego z możliwością zanieczyszczenia gleby substancjami ropopochodnymi nie przewiduje się zanieczyszczenia gleby i wody. W celu zapobieżenia takim awariom niezbędne jest wybranie w drodze przetargu takiego wykonawcy, który dysponuje nowoczesnym i sprawnym technicznie sprzętem. Odziaływanie na glebę (ochrona wierzchniej urodzajnej warstwy gleby) będzie ograniczone jedynie do pasa przeznaczonego pod transport i miejsce na prowadzenie prac, Oddziaływanie na powietrze i klimat akustyczny Emisja zanieczyszczeń do powietrza będzie niewielka i nie wpłynie znacząco na czystość powietrza w okolicy. Będzie dwojakiego rodzaju: zanieczyszczenia spalinami ze sprzętu budowlanego oraz szczególnie w okresie suchym niewielkie zapylenie wynikające z pylenia gruntu związane z pracami ziemnymi. Praca maszyn tj. emisja spalin i hałas będzie oddziaływać nieznacznie negatywnie na powietrze i klimat akustyczny. Ponieważ w bezpośrednim sąsiedztwie inwestycji brak jest zabudowań nie wpłynie on na uciążliwość dla mieszkańców. Hałas i wibracje powodują pogorszenie jakości środowiska przyrodniczego, a w konsekwencji: utratę przez środowisko istotnej wartości, jaką jest cisza. Standardy Polskie - kryteria oceny hałasu w środowisku znalazły się w Rozporządzeniu Ministra Ochrony Środowiska Zasobów Naturalnych i Leśnictwa z dnia 13 maja 1998 roku w sprawie dopuszczalnych poziomów hałasu w środowisku (Dz. U. Nr 66, poz. 436). Dopuszczalny poziom hałasu w środowisku rozporządzenie określa dla pory dnia (godziny ) i dla pory nocy ( ). W celu zminimalizowania tego oddziaływania na ludzi zaleca się prowadzenie robót tylko w porze dziennej. Oddziaływanie na florę Zabudowa wyrwy planowana jest na gruntach działek prywatnych gdzie szata roślinna ogranicza się do użytków zielonych. W pierwszej kolejności są to trawy, na piaszczystych odsypiskach brak jest roślinności lub roślinność pionierska, w niektórych przypadkach znajdują sprzyjające warunki do życia. Podczas procesu inwestycyjnego ani podczas eksploatacji nie dojdzie do zniszczenia siedlisk i gatunków leżących poza terenem robót. Na całej długości pasa terenu przeznaczonego pod zabudowę wyrwy dojdzie do zniszczenia zadarnienia, które zostanie odtworzone zaraz po zakończeniu inwestycji ze względu na konieczność jak najszybszego umocnienia brzegu i uprawy rolnicze. Oddziaływanie na faunę Zabudowa wyrwy nie wpłynie znacząco na zmniejszenie populacji gniazdującej na terenie i wielu innych odsypiskach Narwi gatunków ptaków z załącznika I Dyrektywy Rady 79/409/EWG oraz na inne gatunki występujące na obszarze. Przy zachowaniu odpowiednich warunków realizacja inwestycji nie będzie miała również niekorzystnego wpływu na migrację gatunków ptaków korzystających z korytarza ekologicznego Narwi. Wystąpią jedynie okresowe uciążliwości, które należy zmniejszyć do minimum poprzez dobranie odpowiednich środków łagodzących. Uciążliwy jest dla awifauny hałas i drgania spowodowane pracą sprzętu mechanicznego (koparki, ładowarki, ciężarówki, itp.). Hałasem ustawa nazywa niepożądane, nieprzyjemne, dokuczliwe lub szkodliwe drgania mechaniczne ośrodka 11

29 sprężystego, działające za pośrednictwem powietrza na ośrodek słuchu i inne zmysły oraz elementy organizmu człowieka. Ucho ludzkie słyszy dźwięki w przedziale częstotliwości Hz, jednak oprócz hałasu w tym zakresie, zwanego hałasem słyszalnym, wyróżniamy również hałas infradźwiękowy, niesłyszalny lecz odczuwalny, o częstotliwości poniżej 20 Hz i również niesłyszalny hałas ultradźwiękowy, o częstotliwości powyżej Hz. Wibracje ustawa definiuje podobnie jak hałas, z tym zastrzeżeniem, że w tym przypadku drgania przenoszone są przez ciała stałe. W odległości 1 m od pracującej maszyny poziom dźwięku wyniesie 100 db, a hałas o dopuszczalnym poziomie 50 db pojawi się w odległości 250 m. Hałas będzie miał nieco większe oddziaływanie na awifaunę zamieszkującą w rejonie robót podczas okresu rozrodu. W okresie wiosennym w czasie lęgów mogłoby to spowodować zmniejszenie efektu lęgowego poprzez przeziębianie jaj lub opuszczanie młodych w wyniku nadmiernego hałasu i wibracji gruntu. Rozpoczęcie prowadzenia prac w tym okresie znacznie zakłóciłoby na pewien czas warunki bytowania zwierząt. Byłoby to uciążliwości krótkotrwałe, trwające kilka miesięcy, ale bardzo istotne ze względu na zbieżność rozrodu z pracami ziemnymi. Biorąc pod uwagę niewielką odległość planowanych prac (z użyciem ciężkiego sprzętu) od miejsc lęgowych i duże znaczenie ornitologiczne tego fragmentu Narwi niezbędne jest rozpoczęcie wykonywania budowy w sąsiedztwie, gdzie stwierdzono regularne gniazdowanie ptaków poza okresem rozrodu ptaków w celu ograniczenia oddziaływania inwestycji na lęgi ptaków. Zważywszy że roboty budowlane przy rzekach prowadzi się zwykle po przejściu,,świętojanki (koniec czerwca) większość ptaków (w tym również gniazdowników) opuści już swoje gniazda i się usamodzielni. Zabudowa wyrwy nie wpłynie na cenne gatunki zwierząt bytujące w ostoi siedliskowej Ostoja Narwi. Naruszenie wierzchniej warstwy pasa przeznaczonego podczas budowy przez jeden sezon nie wpłynie na funkcjonowanie gatunków zwierząt objętych ochroną w ramach Natura Oddziaływanie na krajobraz Projektowana zabudowa nie będzie miała żadnego wpływu na otaczający krajobraz, tym bardziej że sama stanowiła będzie zielony zadarniony element krajobrazu komponujący się z otoczeniem. Nie zaznaczy się oddziaływanie inwestycji na krajobraz w wyniku wycinki drzew nastąpi jedynie okresowe naruszenie wierzchniej warstwy gleby. Okres ten należy skrócić do minimum ze względów krajobrazowych, ale również dla dobra samej inwestycji. Jak najszybciej należy skarpę zadarnić, ze względów krajobrazowych. Gospodarka wodno ściekowa i gospodarka odpadami W trakcie realizacji inwestycji nie powstaną żadne odpady niebezpieczne. Dominować będą odpady związane z prowadzeniem takich prac budowlanych jak: roboty ziemne, roboty konstrukcyjne. Do odpadów tych można zaliczyć: odpady socjalno-bytowe. Do zbiórki, segregowania i utylizacji zobowiązany jest wykonawca robót za pośrednictwem wyspecjalizowanych jednostek. Szacuje się, że powstanie 10 m3 odpadów w czasie realizacji przedsięwzięcia. Ilość ta obejmuje odpady pozostałe na zapleczu budowy oraz w miejscu prowadzenia robót. Zaplecze budowy Lokalizacja zaplecza budowy należy do Wykonawcy robót. To przyszły Wykonawca robót jest zobowiązany do wyboru miejsca na zorganizowanie zaplecza, spełniającego następujące warunki: 12

30 minimalizację zajęcia terenu, minimalizację przekształcenia jego powierzchni, zlokalizowanie po stronie wyrwy. Na terenie zaplecza budowy (placu budowy) nie należy przechowywać smarów i materiałów pędnych. Sprzęt w materiały pędne powinien być zaopatrywany z przewoźnych cystern. Teren zaplecza powinien być ogrodzony, odpowiednio zorganizowany i wyposażony. Zgodnie z Kodeksem Pracy pracodawca ponosi odpowiedzialność za stan bezpieczeństwa i higieny pracy w zakładzie pracy". Na podstawie delegacji zawartych w tym Kodeksie zostało wydane Rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003 r. (Dz. U. Nr 47 poz. 401) w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych. Odpowiednie fragmenty tego Rozporządzenia zacytowano poniżej: 1. Ilekroć w rozporządzeniu jest mowa o: 1) zagospodarowaniu terenu budowy" - rozumie się przez to rozmieszczenie, zgodne z przepisami i zasadami wiedzy technicznej, na terenie budowy maszyn i innych urządzeń technicznych, składowisk materiałów i konstrukcji budowlanych, dróg kołowych i pieszych, sieci rurociągów i przewodów instalacji oraz obiektów, pomieszczeń i urządzeń administracyjnych, socjalnych i sanitarnych, z uwzględnieniem warunków usytuowania i użytkowania istniejących i projektowanych obiektów;" 2. Wykonawca przed przystąpieniem do wykonywania robót budowlanych jest obowiązany opracować instrukcję bezpiecznego ich wykonywania i zaznajomić z nią pracowników w zakresie wykonywanych przez nich robót. ",, 3. Inwestor jest obowiązany zawiadamiać o zamiarze rozpoczęcia robót budowlanych właściwego inspektora pracy, na 7 dni przed rozpoczęciem budowy lub rozbiórki, na której przewiduje się wykonywanie robót budowlanych trwających dłużej niż 30 dni roboczych i jednocześnie zatrudnienie co najmniej 20 osób albo na której planowany zakres robót przekracza 500 osobodni" 8. Zagospodarowanie terenu budowy wykonuje się przed rozpoczęciem robót budowlanych, co najmniej w zakresie: 3) doprowadzenie energii elektrycznej oraz wody, zwanych dalej mediami", oraz odprowadzenia lub utylizacji ścieków; Przytoczone powyżej przepisy dotyczące odpadów i ścieków bytowych powstających na zapleczu budowy stanowią wybrane fragmenty Rozporządzenia Ministra Infrastruktury. Z przedstawionych przepisów wynika, że problem zagospodarowania ścieków bytowych i innych odpadów socjalno-bytowych należy do ustawowych obowiązków pracodawcy (wykonawcy robót), który jest wyłaniany na drodze przetargu po uzyskaniu pozwolenia na realizację inwestycji. 13

31 Zagrożenia nadzwyczajne W przypadku planowanego przedsięwzięcia do zagrożeń nadzwyczajnych można zaliczyć: poważne awarie sprzętu budowlanego połączone z rozlaniem substancji ropopochodnych lub pożarem sprzętu budowlanego podczas realizacji robót; możliwość nadejście fali powodziowej na Narwi w okresie realizacji przedsięwzięcia. W pierwszym przypadku zmniejszenie potencjalnego zagrożenia będzie możliwe na etapie doboru wykonawcy robót pod kątem wyposażenia w maszyny i urządzenia w dobrym stanie technicznym oraz podczas nadzoru robót budowlanych, które powinny być prowadzone przez wyspecjalizowaną firmę posiadającą załogę o wysokiej kulturze technicznej. W drugim przypadku należy na bieżąco obserwować dane meteorologiczne i hydrologiczne umożliwiające z pewnym wyprzedzeniem przewidzenie nadejścia fali powodziowej w okresie prowadzenia robót budowlanych. Wykonawca robót powinien być również przygotowany na nagłe nadejście fali powodziowej poprzez zabezpieczenie sprzętu do robót ziemnych oraz zgromadzenie zapasu piasku i worków. Oddziaływanie na cele ochrony wód w rozumieniu art w zawiązku z art Ramowej Dyrektywy Wodnej Stosownie do Zasady weryfikacji przesłanek z art. 4 ust. 7 Ramowej Dyrektywy Wodnej w odniesieniu do przedsięwzięć przeciwpowodziowych realizowanych w stanie prawnym obowiązującym przed i po 18 marca 2011 r. i Załącznika nr 1 Wytyczne do ekspertyzy w zakresie oceny wpływu/oddziaływania przedsięwzięcia na cele ochrony wód w rozumienia art w związku z art Ramowej Dyrektywy Wodnej w rozumieniu RDW przedmiotowe przedsięwzięcie hydrotechniczne z zakresu zarządzania ryzykiem powodziowym jest oparte na renaturyzacji ekosystemów rzecznych w małym stopniu ingerującym w elementy ekologicznego stanu wód. Projektowana inwestycja nie będzie skutkować nawet niewielkim obniżeniem parametrów hydromorfologicznych i powiązanych z nimi parametrów innych elementów oceny stanu ekologicznego wód. W konkretnym przypadku JCWP w żadnym z elementów oceny stanu nie ulegnie zmianie klasa stanu wód. Przedmiotową inwestycję należy zaliczyć do przedsięwzięć hydrotechnicznych z zakresu zarządzania ryzykiem powodziowym. W przypadku tych przedsięwzięć obok osiągnięcia celu społecznego (poprawa bezpieczeństwa) osiągana jest znacząca poprawa ekologicznego stanu wód. Pozytywne zmiany stanu wód w danej JCWP mogą mieć charakter podwyższenia klasy niektórych elementów oceny stanu wód. W związku z powyższym przewiduje się utrzymanie dobrego stanu wód JCWP. Jednolite części wód powierzchniowych Europejski kod JCWP PLRW Nazwa JCWP Narew od Lizy do Biebrza Lokalizacja: Scalona część wód SW1008, Region wodny region wodny Środkowej Wisły Obszar dorzecza: Kod Nazwa obszar dorzecza Wisły Regionalny Zarząd Gospodarki Wodnej RZGW w Warszawie Ekoregion: 14
