1 - Działa od 1950 r. - Członek Izby Projektowania Budowlanego TELEFONY: Sekretariat tel/fax BIURO STUDIÓW I PROJEKTÓW GOSPODARKI WODNEJ ROLNICTWA B I P R O M E L Spółka z o.o. ul. Instalatorów Warszawa adres korespondencyjny : Warszawa 119 skr. poczt.61 PROJEKT BUDOWLANY Egz. NAZWA, ADRES OBIEKTU BUDOWLANEGO: Opracowanie dokumentacji projektowej na remont skarpy poprzez zabudowę wyrwy w brzegu prawym rzeki Narew w km pow. białostocki, obręb Borsukówka, działki geod. Nr 103, 104, 105, 106, 107, 157, 167, 168, gm. Dobrzyniewo Duże, przyległe do działki z obrębu Siekierki nr geod. 1 (wody płynące rzeka Narew), gm. Tykocin, pow. białostocki, woj. podlaskie Inwestycja polega na: wykonaniu umocnienia brzegu wklęsłego w km w miejscu wlotu rowu melioracyjnego do rzeki Narwi na długości 80 m (dł 45m poniżej wylotu i 35m powyżej wylotu rowu). NUMERY EWIDENCYJNE DZIAŁEK: Według rozdziału XXVII KATEGORIA OBIEKTU BUDOWLANEGO KOD CPV I NAZWA ROBÓT BUDOWLANYCH: grupa robót Roboty budowlane w zakresie inżynierii lądowej i wodnej klasa robót Budowa obiektów inżynierii wodnej kategoria robót Roboty w zakresie budowy tam, kanałów, akweduktów NAZWA I ADRES INWESTORA: Wojewódzki Zarząd Melioracji i Urządzeń Wodnych w Białymstoku, ul. Handlowa6, Białystok SPIS ZAWARTOŚCI PROJEKTU BUDOWLANEGO - WYKAZ ZAŁĄCZNIKÓW ORAZ UZGODNIEŃ : 1. Projekt zagospodarowania terenu 2. Projekt architektoniczno-budowlany 3. Część rysunkowa GŁÓWNY PROJEKTANT SPECJALNOŚĆ I NR UPRAWNIEŃ PODPIS Zbigniew Lenczewski specjalność wodno melioracyjna St-470/88 PROJEKTANT SPECJALNOŚĆ I NR UPRAWNIEŃ PODPIS Norbert Poniewierski specjalność konstrukcyjno budowlana LUB/0122/ZHOK/14 SPRAWDZAJĄCY Specjalność i nr uprawnień Podpis Jacek Szmagaj specjalność wodno melioracyjna St-763/89 5 wrzesień 2016r. data

2 Warszawa, 5 wrzesień 2016 r. Zbigniew Lenczewski Warszawa ul. Szekspira 2 m. 281 OŚWIADCZENIE GŁÓWNEGO PROJEKTANTA Tytuł opracowania: Opracowanie dokumentacji projektowej na remont skarpy poprzez zabudowę wyrwy w brzegu prawym rzeki Narew w km pow. białostocki, obręb Borsukówka, działki geod. Nr 103, 104, 105, 106, 107, 157, 167, 168, gm. Dobrzyniewo Duże, przyległe do działki z obrębu Siekierki nr geod. 1 (wody płynące rzeka Narew), gm. Tykocin, pow. białostocki, woj. podlaskie Inwestycja polega na: wykonaniu umocnienia brzegu wklęsłego w km w miejscu wlotu rowu melioracyjnego do rzeki Narwi na długości 80 m (dł 45m poniżej wylotu i 35m powyżej wylotu rowu). Oświadczam, że Projekt budowlany sporządzono zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Zbigniew Lenczewski upr. bud. St -470/88 2

3 3

4 4

5 Warszawa, 5 wrzesień 2016 r. Norbert Poniewierski Czerśl Łuków OŚWIADCZENIE PROJEKTANTA Tytuł opracowania: Opracowanie dokumentacji projektowej na remont skarpy poprzez zabudowę wyrwy w brzegu prawym rzeki Narew w km pow. białostocki, obręb Borsukówka, działki geod. Nr 103, 104, 105, 106, 107, 157, 167, 168, gm. Dobrzyniewo Duże, przyległe do działki z obrębu Siekierki nr geod. 1 (wody płynące rzeka Narew), gm. Tykocin, pow. białostocki, woj. podlaskie Inwestycja polega na: wykonaniu umocnienia brzegu wklęsłego w km w miejscu wlotu rowu melioracyjnego do rzeki Narwi na długości 80 m (dł 45m poniżej wylotu i 35m powyżej wylotu rowu). Oświadczam, że Projekt budowlany sporządzono zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Norbert Arkadiusz Poniewierski LUB/0122/ZHOK/14 5

6 6

7 7

8 8

9 Warszawa, 5 wrzesień 2016 r. Jacek Szmagaj Warszawa ul. Zagłoby 19 m. 15 OŚWIADCZENIE SPRAWDZAJĄCEGO Tytuł opracowania: Opracowanie dokumentacji projektowej na remont skarpy poprzez zabudowę wyrwy w brzegu prawym rzeki Narew w km pow. białostocki, obręb Borsukówka, działki geod. Nr 103, 104, 105, 106, 107, 157, 167, 168, gm. Dobrzyniewo Duże, przyległe do działki z obrębu Siekierki nr geod. 1 (wody płynące rzeka Narew), gm. Tykocin, pow. białostocki, woj. podlaskie Inwestycja polega na: wykonaniu umocnienia brzegu wklęsłego w km w miejscu wlotu rowu melioracyjnego do rzeki Narwi na długości 80 m (dł 45m poniżej wylotu i 35m powyżej wylotu rowu). Oświadczam, że Projekt budowlany sporządzono zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Jacek Szmagaj upr. bud. St-763/89 9

10 10

11 11

12 SPIS TREŚCI I. CZĘŚĆ OPISOWA WSTĘP PODSTAWA OPRACOWANIA PROJEKTU ZAKRES OPRACOWANIA, UKŁAD I FORMA PROJEKTU WYKORZYSTANE MATERIAŁY WYJŚCIOWE, INFORMACJE I DANE UZGODNIENIA ROZWIĄZAŃ PROJEKTOWANEJ INWESTYCJI PROJEKT ZAGOSPODAROWANIA TERENU PRZEDMIOT INWESTYCJI ISTNIEJĄCY STAN ZAGOSPODAROWANIA TERENU PROJEKTOWANE ZAGOSPODAROWANIE TERENU INWESTYCJI WARUNKI KOMUNIKACYJNE W REJONIE BEZPOŚREDNIO ZWIĄZANYM Z INWESTYCJĄ POŁOŻENIE INWESTYCJI W ODNIESIENIU DO REJESTRU ZABYTKÓW ORAZ MIEJSCOWEGO PLANU ZAGOSPODAROWANIA TERENU POŁOŻENIE INWESTYCJI W ODNIESIENIU DO TERENÓW GÓRNICZYCH INFORMACJE I DANE O CHARAKTERZE I CECHACH ISTNIEJĄCYCH I PRZEWIDYWANYCH ZAGROŻEŃ DLA ŚRODOWISKA HIGIENY I ZDROWIA UŻYTKOWNIKÓW PROJEKTOWANEGO OBIEKTU BUDOWLANEGO I ICH OTOCZENIA ZAGROŻENIA DLA ŚRODOWISKA PO WYKONANIU INWESTYCJI KONIECZNE DANE WYNIKAJĄCE ZE SPECYFIKI, CHARAKTERU I STOPNIA SKOMPLIKOWANIA OBIEKTU BUDOWLANEGO LUB ROBÓT BUDOWLANYCH UZBROJENIE TECHNICZNE TERENU OBJĘTEGO INWESRTYCJĄ DANE HYDROLOGICZNE STRUKTURA WŁASNOŚCI GRUNTÓW PROJEKT ARCHITEKTONICZNO - BUDOWLANY PRZEZNACZENIE OBIEKTU BUDOWLANEGO CHARAKTERYSTYCZNE PARAMETRY TECHNICZNE FUNKCJA OBIEKTU BUDOWLANEGO, SPOSÓB JEGO DOSTOSOWANIA DO KRAJOBRAZU UKŁAD KONSTRUKCYJNY OBIEKTU BUDOWLANEGO, PROJEKTOWANE ROZWIĄZANIA TECHNICZE WYNIKI BADAŃ I OPINII GEOTECHNICZNYCH, USTALENIE GEOTECHNICZNYCH WARUNKÓW POSADOWIENIA ROZWIAZANIA BUDOWLANE, TECHNICZNO-INSTALACYJNE, NAWIAZUJĄCE DO WARUNKÓW TERENU O SZCZEGÓLNYM ZNACZENIU DLA FUNKCJONOWANIA OBIEKTU ISTOTNE ZE WZGLĘDU NA BEZPIECZEŃSTWO CAŁOŚCI OBIEKTU OCHRONA PRZECIWPOŻAROWA W TRKCIE PROWADZENIA ROBÓT ZASADNICZE ELEMENTY WYPOSAŻENIA BUDOWLANO- INSTALACYJNEGO, ZAPEWNIAJĄCE UŻYTKOWANIE OBIEKTU BUDOWLANEGO ZGODNIE Z PRZEZNACZENIEM WPŁYW OBIEKTU BUDOWLANEGO NA ŚRODOWISKO I JEGO WYKORZYSTANIE ORAZ ZDROWIE LUDZI I OBIEKTY SĄSIEDNIE ZAPOTRZEBOWANIE I JAKOŚĆ WODY ORAZ ILOŚCI, JAKOŚĆ I SPOSÓB ODPROWADZENIA ŚCIEKÓW EMISJA ZANIECZYSZCZEŃ GAZOWYCH, W TYM ZAPACHÓW, PYŁOWYCH I PŁYNNYCH, Z PODANIEM ICH RODZAJU, ILOŚCI I ZASIĘGU ROZPRZESTRZENIANIA SIĘ RODZAJ I ILOŚĆ WYTWARZANYCH ODPADÓW WŁAŚCIWOŚCI AKUSTYCZNE ORAZ EMISJA DRGAŃ, A TAKŻE 12

13 PROMIENIOWANIA, A W SZCZEGÓLNOŚCI POLA ELEKTROMAGNETYCZNEGO I INNYCH ZAKŁÓCEŃ WPŁYW OBIEKTU BUDOWLANEGO NA ISTNIEJĄCY DRZEWOSTAN, POWIERZCHNIĘ ZIEMI, W TYM GLEBĘ, WODY POWIERZCHNIOWE I PODZIEMNE Wypisy z rejestru gruntów II CZĘŚĆ RYSUNKOWA Mapa poglądowa - 1: Projekt zagospodarowania terenu - 1: Przekroje poprzeczne 3.1. Przekroje poprzeczne nr 1 i 2-1: Przekroje poprzeczne nr 3 i 4-1: Przekroje poprzeczne nr 5 i 6-1: Przekroje poprzeczne nr 7 i 8-1: Przekroje poprzeczne nr 9 i 10-1: Przekroje poprzeczne nr 11 i 12-1: Przekroje poprzeczne nr 13 i 14-1: Przekroje poprzeczne nr 15 i 16-1: Profil podłużny rzeki Narwi - 1:100/

14 I CZĘŚĆ OPISOWA 1. WSTĘP 1.1. PODSTAWA OPRACOWANIA PROJEKTU Prawną podstawę opracowania stanowi umowa nr 19/K/RI/2016 z dn r. na wykonanie prac projektowych zawarta pomiędzy: 1. Wojewódzkim Zarządem Melioracji i Urządzeń Wodnych w Białymstoku z siedzibą ul. Handlowa 6, Białystok a 2. Biurem Studiów i Projektów Gospodarki Wodnej Rolnictwa,,BIPROMEL sp. z o. o. ul. Instalatorów 9, Warszawa, Inwestycja dotyczy działań technicznych, które są realizacją celu publicznego. Zgodnie z art. 6 pkt 4 ustawy z dnia 21 sierpnia 1997 r. o Gospodarce Nieruchomościami [Dz. U. z 2015 r. poz. 782 z późn. zm.] celem publicznym jest budowa oraz utrzymanie obiektów i urządzeń służących do regulacji przepływów i ochrony przed powodzią, a także regulacja i utrzymanie wód oraz urządzeń melioracji wodnych, będących własnością Skarbu Państwa lub jednostek samorządu terytorialnego ZAKRES OPRACOWANIA, UKŁAD I FORMA PROJEKTU Projekt budowlany jest integralną częścią dokumentacji dla zadania inwestycyjnego pn. Opracowanie dokumentacji projektowej na remont skarpy poprzez zabudowę wyrwy w brzegu prawym rzeki Narew w km pow. białostocki, obręb Borsukówka, działki geod. Nr 103, 104, 105, 106, 107, 157, 167, 168, gm. Dobrzyniewo Duże, przyległe do działki z obrębu Siekierki nr geod. 1 (wody płynące rzeka Narew), gm. Tykocin, pow. białostocki, woj. podlaskie Inwestycja polega na: wykonaniu umocnienia brzegu wklęsłego w km w miejscu wlotu rowu melioracyjnego do rzeki Narwi na długości 80 m (dł 45m poniżej wylotu i 35m powyżej wylotu rowu). oraz załącznikiem do wniosku o wydanie pozwolenia na zabudowę przedmiotowej wyrwy. Zakres i formę projektu budowlanego dostosowano do wymogów Rozporządzenia Ministra Infrastruktury i Rozwoju z dn. 22 września 2015 r. w sprawie zmieniające rozporządzenie w sprawie szczegółowego zakresu i formy projektu budowlanego oraz Ustawy z dnia 7 lipca 1994r. Prawo Budowlane (Dz. U. z 8 marca 2016 r. poz.290 tekst jednolity) oraz Ustawy z dnia 18 lipca 2001r. Prawo Wodne ( Dz. U tekst jednolity, z późn. zm.). Opracowanie niniejsze składa się z 2 zasadniczych części (działów): - projektu zagospodarowania terenu, w którym omówiono aktualny i projektowany stan terenu związanego z projektowaną inwestycją, - projektu architektoniczno-budowlanego (projektu budowy obiektów wchodzących w skład inwestycji) WYKORZYSTANE MATERIAŁY WYJŚCIOWE, INFORMACJE I DANE W trakcie projektowania wykorzystano następujące materiały: [1]. Mapa do celów projektowych w skali 1:500. BSiP BIPROMEL, 2016 r. [2]. Przekroje poprzeczne koryta rzeki na rozpatrywanym odcinku, JW. [3]. Atlas hydrologiczny Polski, IMGW, 1986 r. [4]. Atlas posterunków wodowskazowych, PIOŚ, 1996 r. [5]. Dane uzyskane z własnych obserwacji i pomiarów. 14

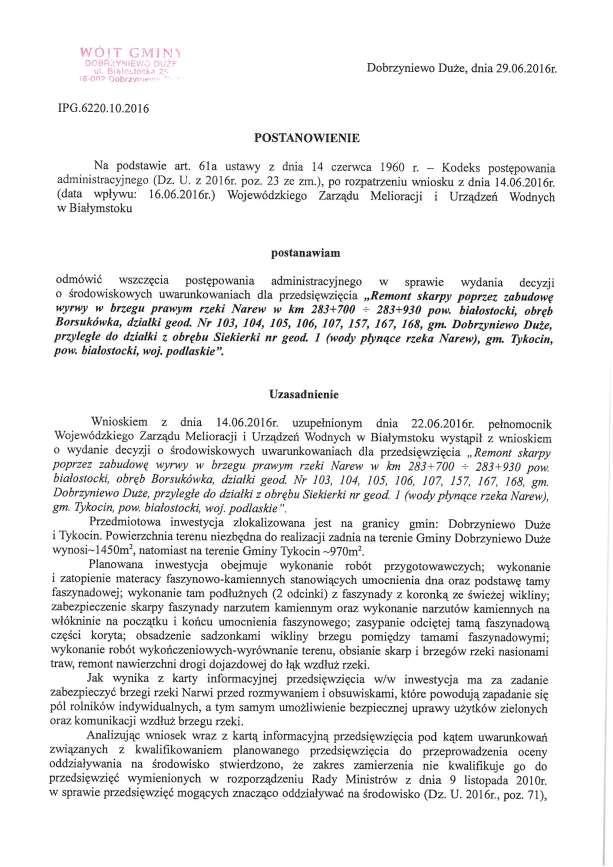

15 1.4. UZGODNIENIA PROJEKTOWANEJ INWESTYCJI Poniżej zamieszczono w formie tabelarycznej wykaz uzyskanych uzgodnień oraz opinii. Lp. Instytucja uzgadniająca/opiniująca Skrót treści uzgodnienia/opinii Wójt Gminy Dobrzyniewo Duże Postanowienie z dnia r. nr ul. Białostocka 25 IPG w sprawie odmowy Dobrzyniewo Duże wszczęcia postępowania administracyjnego w sprawie wydania decyzji o środowiskowych uwarunkowaniach przedsięwzięcia 2 Regionalny Zarząd Gospodarki Wodnej w Warszawie ul. Zarzecze 13 B, Warszawa Pismem z dnia r. znak NZD RZGW nie ma podstaw prawnych do opiniowania inwestycji. Poniżej zamieszczono kopie uzgodnień/opinii w kolejności jw. 15

16 16

17 17

18 18

19 2. PROJEKT ZAGOSPODAROWANIA TERENU 2.1. PRZEDMIOT INWESTYCJI Celem inwestycji jest remont skarpy poprzez zabudowę wyrwy prawego brzegu rzeki Narwi w km Na skutek podmywania brzegu następowało jego obrywanie i rzeka wdarła się i zajęła prywatne tereny należące do rolników indywidualnych położone wzdłuż jej koryta. W takiej sytuacji zaniechanie zabudowy wyerodowanego łuku powodowałoby dalsze rozmywanie brzegu i przenoszenie rumowiska w dół rzeki. Długość brzegu przewidzianego do umocnienia wynosi 80 m to jest 45 m poniżej wlotu rowu i 35 m powyżej wlotu rowu ISTNIEJĄCY STAN ZAGOSPODAROWANIA TERENU Obszar objęty projektem zaliczany jest do (wg J. Kondrackiego) Prowincja: 84 Niż Wschodniobałtycko Białoruski Podprowincja: 841 Wysoczyzny Podlasko-Białoruskie Makroregion: Nizina Północnopodlaska: Mezoregion: Dolina Górnej Narwi Pomiędzy Żółtkami (ujściem Supraśli) i Tykocinem dolina jest częściowo wypełniona torfami, a na znacznej jej powierzchni występują "wyspy" mineralne, w większości wydmy i miejscami kemy, zbudowane z piasków drobnoziarnistych. Dolina jest przekształcona i w przeważającej części zmeliorowana i zagospodarowana. Dominują gleby torfowo-murszowe słabo i średnio zmurszałe (MtI i MtII). Narew została uregulowana pomiędzy Nowogrodem i Jankowem, oraz na odcinku od ujścia Biebrzy do okolic wsi Rzędziany. Znaczne fragmenty doliny zostały zmeliorowane i wykorzystanych jako łąki, pastwiska i tereny uprawne. Pomiędzy Tykocinem i Rzędzianami zmeliorowane zostało ponad 2,4 tys. ha mokradeł, a w korycie rzeki wybudowano szereg jazów regulujących stany wód. Pomimo przekształceń stosunków hydrologicznych wezbrania są nadal istotnym elementem reżimu hydrologicznego doliny Narwi. Dolina w każdym roku podlega zalewom rzecznym, przy czym zawsze są to zalewy wiosenne, po roztopach, a w niektórych latach zalewy związane z obfitymi opadami deszczu latem i jesienią. W trakcie projektowania dokonano oględzin, inwentaryzacji geodezyjnej oraz oceny ich stanu. Ocena wykazuje, że przebiegające procesy niszczenia brzegów mają następujący charakter: 1. Brzeg wklęsły jest stale niszczony przez płynącą korytem wodę; 2. Zniszczenia polegają na podmywaniu brzegu, przez co skarpa rzeki obrywa się, a grunt jest unoszony i osadza się w korycie rzeki poniżej omawianego odcinka. 3. W brzegu powstaje wyrwa, a rzeka ma tendencję do tworzenia zakola. 4. Szerokość dna rzeki powyżej i poniżej odcinka objętego projektem wynosi ~ 20 m przy głębokości w dniu pomiaru ok. 2,0 2,2 m (głębokość równomierna, przekrój koryta zbliżony do trapezu);. 5. W miejscu wyrwy szerokość dna rozszerza się do ~ m. Wzrasta głębokość maksymalna. Przekrój koryta jest zbliżony do trójkątnego a największa głębokość występuje przy lewym brzegu. 6. Na lewym brzegu, po przeciwnej stronie wyrwy tworzy się odsypisko gruntu. Lokalizację odcinka objętego opracowaniem na tle regionu przedstawiono na poniższej mapie poglądowej. 19

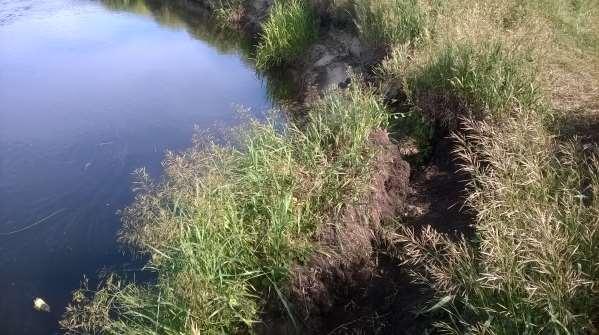

20 Poniżej zamieszczono fotografie istniejącej wyrwy Fot 1. Widok ogólny wyrwy 20

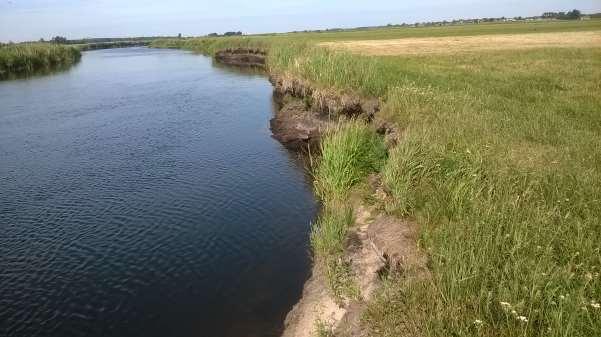

21 Fot 2. Obsuwający się brzeg Fot 3. Zniszczony wylot drenarski użytków zielonych 2.3. PROJEKTOWANE ZAGOSPODAROWANIE TERENU Projekt nie przewiduje zmiany zagospodarowania (użytkowania) terenu, meliorowane grunty orne oraz użytki zielone pozostaną nimi po wykonaniu robót budowlanych Warunki komunikacyjne w rejonie bezpośrednio związanym z inwestycją Prezentowane w niniejszym projekcie charakterystyki i dane (wielkości i wskaźniki) odnoszą się do obszaru leżącego w zachodniej części województwa podlaskiego, w gminach Dobrzyniewo Duże i Tykocin w powiecie białostockim. Wykonawca robót, korzystając z dróg gminnych (gruntowych), zobowiązany jest do ich 21

22 konserwacji podczas realizacji inwestycji. Powinien przewidzieć to w dostosowaniu do opracowywanego przez niego Projektu organizacji robót. Uzupełnieniem w zależności od sytuacji, będą istniejące drogi dojazdowe do pól, jak też drogi wytyczone przez Wykonawcę za wiedzą użytkownika gruntu (właściciela działki). Drogi te zlokalizowane będą głównie w pasie gruntu przyległego do brzegu Narwi, w miejscu gdzie rozplantowany zostanie urobek z zabudowy skarpy. Warunki komunikacyjne na omawianym terenie kształtują: Działania techniczne jakie będą podjęte w ramach zabudowy wyrwy, koncentrować się będą przede wszystkim na terenie gminy Dobrzyniewo Duże. Podstawowy układ drogowy w rejonie inwestycji stanowią drogi gruntowe do obsługi zmeliorowanych, intensywnie użytkowanych łąk : Opisane powyżej drogi stanowią nie tylko połączenia między miejscowościami, ale umożliwiają również dojazd do wyrwy co w przypadku zagrożenia ma duże znaczenie. ilość miejsc parkingowo-postojowych na terenie objętym inwestycją Nie przewiduje się. i na obszarach przyległych Nie przewiduje się. ilość samochodów osobowych etap realizacji, obsługa inżynieryjna 1 szt/db ; etap eksploatacji, obsługa konserwacyjna wyrwy przez okres gwarancyjny; ilość samochodów ciężarowych i innych pojazdów etap realizacji, ciężarówki dostarczające komponenty do wykonania remontu skarpy 4 szt./db etap eksploatacji, obsługa konserwacyjna skarpy w okresie gwarancyjnym oraz stwierdzenia możliwości awarii; Wykonawca robót, przed przystąpieniem do realizacji inwestycji, zobowiązany jest do wykonania szczegółowej inwentaryzacji dróg (w tym fotograficznej) w rejonie inwestycji po których odbywał się będzie transport materiałów i sprzętu do jej realizacji wraz z przekazaniem kopii Właścicielowi drogi oraz Inwestorowi. Po zakończeniu prac lub wcześniej według szczegółowych uzgodnień z właścicielami dróg, Wykonawca robót zobowiązany jest do przywrócenia ich do stanu pierwotnego, z okresu przed przystąpienia do prac budowlanych POŁOŻENIE INWESTYCJI W ODNIESIENIU DO REJESTRU ZABYTKÓW ORAZ MIEJSCOWEGO PLANU ZAGOSPODAROWANIA TERENU. W przypadku stwierdzenia podczas prac ziemnych nawarstwień kulturowych, obiektów archeologicznych, reliktów zabudowy lub zabytków ruchomych, należy wstrzymać wszelkie roboty mogące uszkodzić lub zniszczyć odkryty przedmiot, a także zabezpieczyć go i miejsce jego odkrycia oraz niezwłocznie zawiadomić Białostockiego Wojewódzkiego Konserwatora Zabytków lub gdy nie jest to możliwe, właściwego Wójta lub Burmistrza POŁOŻENIE INWESTYCJI W ODNIESIENIU DO TERENÓW GÓRNICZYCH. Tereny (działki), na których znajduje się projektowana inwestycja nie leżą w granicach terenów górniczych INFORMACJE I DANE O CHARAKTERZE I CECHACH ISTNIEJĄCYCH I PRZEWIDYWANYCH ZAGROŻEŃ DLA ŚRODOWISKA ORAZ HIGIENY I ZDROWIA UŻYTKOWNIKÓW PROJEKTOWANEGO OBIEKTU BUDOWLANEGO I ICH OTOCZENIA Projektowany zakres robót nie zmieni istniejącego stanu środowiska. Ze względu na to, że obiekt zlokalizowany jest na Obszarze Chronionego Krajobrazu - Dolina Narwiańska i Natura 2000 Obszar Siedliskowy PLH Ostoja Narwi przewiduje się maksymalne zachowanie walorów środowiska. Warunki wykorzystania terenu w fazie realizacji i 22

23 eksploatacji będą uwzględniały: - lokalizację placu budowy i jego zaplecze zorganizowane w sposób uwzględniający minimalizację zajęcia terenu i przekształcenia jego powierzchni, - pasy roboczy na etapie realizacji nie przekroczy 10 m - tymczasowe składowanie materiałów takich jak: kamienie, piach, worki składować na terenie pasów roboczych po stronie wyrwy - smary i materiały pędne składowane będą na zapleczu budowy w zabezpieczonych magazynach, - transport sprzętu, materiałów prowadzić się będzie po istniejącej sieci dróg publicznych oraz w miejscu projektowanej wyrwy, - stałą kontrolę stanu technicznego środków transportu i urządzeń wykorzystywanych w trakcie budowy z utrzymywaniem ich w pełnej sprawności celem zminimalizowania poziomu hałasu, emisji ze spalania paliw, - w czasie prac budowlanych ograniczona zostanie jałowa praca silników pojazdów i urządzeń spalinowych, - zabezpieczenie środowiska gruntowo-wodnego przed przenikaniem zanieczyszczeń z terenu budowy, ewentualne zanieczyszczenia gruntu substancjami ropopochodnymi natychmiast neutralizowane będą specjalistycznymi sorbentami, - prace budowlane ze względu na sąsiedztwo z terenami podlegającymi ochronie jak i zamieszkałymi przez ludność prowadzone będą wyłącznie w porze dziennej (6-22 ), - ścieki bytowe powstające w związku z prowadzeniem prac budowlanych gromadzone będą w przenośnych sanitariatach, a następnie okresowo wywożone na oczyszczalnię ścieków, - zarówno na etapie realizacji jak i użytkowania zapewnione zostanie właściwe gospodarowanie odpadami, minimalizowana będzie ich ilość, a składowanie odbywać się będzie selektywnie w wydzielonych i przystosowanych miejscach, w warunkach zabezpieczających przed przedostaniem się do środowiska substancji szkodliwych oraz z zapewnieniem ich sprawnego odbiór lub ponownego wykorzystania lub unieszkodliwiania przez odbiorców odpadów posiadających stosowne decyzje administracyjne w tym zakresie, - materiały tj. kamień, niezbędny dla realizacji przedsięwzięcia pozyskiwany będzie od przedsiębiorców posiadających stosowne uregulowania formalno-prawne, - prace wykonywane będą w okresie możliwie najniższych stanów wód, poza sezonem lęgowym ptaków i okresem rozrodu ryb i płazów - w trakcie prac budowlanych zapewnione zostanie bezpieczeństwo pracowników m.in. poprzez wyposażenie ich w odblaskowe ubrania ochronne, - w przypadku pojawienia się nieprzewidzianego przejścia fali powodziowej w trakcie trwania robót prace będą przerwane, a sprzęt ewakuowany. - na etapie eksploatacji przedmiotowej skarpy prowadzone będą okresowe obserwacje i pomiary oraz przeglądy okresowe. - w przypadku wystąpienia awarii sprzętu i wycieku substancji ropopochodnych do gruntu zanieczyszczoną ziemię należy zebrać i przekazać do unieszkodliwienia zgodnie z ustawą o odpadach z dnia 14 grudnia 2012 r. (Dz. U. z 2013 poz. 21 z późniejszymi zmianami), - obsiew zabudowanej wyrwy należy wykonać mieszanką nasion traw, przy czym nie później niż do początku września, aby umożliwić roślinom dobre ukorzenienie się przed zimą. - warstwa próchniczna pozyskana do zabudowy wyrwy musi być osobno zgromadzona i ponownie wykorzystana do humusowania, Dokumentacja projektowa opracowana została z zachowaniem obowiązujących przepisów, nie tylko od strony technicznej zagadnienia, ale również przepisów prawnych, obowiązujących w zakresie wszystkich rodzajów robót towarzyszących zrealizowaniu 23

24 przedmiotowej inwestycji. Oprócz aspektów technicznych w rozwiązaniach projektowych uwzględnione zostały technologie najbardziej korzystne pod względem ekonomicznym oraz możliwie najmniej ingerujące w środowisko przyrodnicze. Przewidziane w projekcie rozwiązania zostały dostosowane do warunków hydrogeologicznych i zapewniają właściwe zabezpieczenie przed osuwiskiem brzegu. W generalnym ujęciu można uznać, że inwestycja będzie pozytywnie wpływała na środowisko. 1. W czasie realizacji przedmiotowej inwestycji należy przestrzegać zasad i wymogów bezpieczeństwa i higieny pracy, wynikających z ogólnych przepisów, a szczególnie z: a) Rozporządzenia Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. 47/2003 poz. 401), b) Rozporządzenia Ministra Gospodarki z dnia 20 września 2001 r. w sprawie bezpieczeństwa i higieny pracy podczas eksploatacji maszyn i innych urządzeń technicznych do robót ziemnych, budowlanych i drogowych (Dz. U. 118/2001 poz. 1263). Szczególnie niedopuszczalne jest: obsługiwanie maszyn roboczych bez urządzeń zabezpieczających lub sygnalizacyjnych wymaganych odpowiednimi przepisami, wykonywanie napraw i konserwowanie maszyn roboczych będących w ruchu, brak zapewnienia środków bezpieczeństwa przewidzianych w dokumentacji techniczno - ruchowej (instrukcji eksploatacji) podczas pracy maszyn, na drodze dojazdowej, w pobliżu budynków, przy wykonywaniu wykopów, skarpach rowów. 2. Odpowiedzialnym za przestrzeganie wymienionych w punkcie l wymogów jest kierownik budowy lub upoważniony przedstawiciel wykonawcy np. inżynier budowy. 3. W przypadku rażącego naruszenia w/w zasad, inspektor nadzoru inwestorskiego jest obowiązany, wpisem do dziennika budowy, egzekwować przestrzeganie wymogów wynikających z przytoczonych przepisów. 4. Ochrona własności publicznej i prywatnej Wykonawca odpowiada za ochronę własności publicznej i prywatnej. Roboty wykonawcze nie mogą powodować trwałych szkód na terenie przyległym do inwestycji. Czasowe zajęcie terenu w uzgodnieniu z właścicielem nie może ograniczać jego wartości użytkowej. Zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 26 czerwca 2002 r. w sprawie dziennika budowy, montażu i rozbiórki, tablicy informacyjnej oraz ogłoszenia zawierającego dane dotyczące bezpieczeństwa pracy i ochrony zdrowia, budowa winna być wyposażona w tablicę informacyjną oraz ogłoszenie zawierające dane dotyczące warunków bezpieczeństwa i ochrony zdrowia (Dz. U. Nr 108 poz. 953 z dnia ) Dodatkowym zagrożeniem dla zdrowia osób wykonujących drenowanie mogą być opryski upraw polowych, które są podstawowym zabiegiem stosowanym na tym terenie. Projekt opracowano na mapach sytuacyjno-wysokościowych w skali l: wykonanych dla celów projektowych z naniesionym przebiegiem istniejących urządzeń podziemnych, jednak istnieje możliwość wystąpienia elementów infrastruktury nie zainwentaryzowanych na mapach. Plan gospodarowania wodami na obszarze dorzecza Wisły" jako dokument planistyczny służący programowaniu i koordynowaniu działań mających na celu między innymi: osiągnięcie lub utrzymanie co najmniej dobrego stanu wód oraz ekosystemów od wody zależnych, został zatwierdzony do realizacji przez Prezesa Rady Ministrów i opublikowany w Monitorze Polskim (M.P. Nr 49 z 21 czerwca 2011r., poz. nr 549). Planowane przedsięwzięcie jest zgodne z tym Planem i innymi dokumentami i ustawami, na które Plan się powołuje. Przytoczona w Planie strategia gospodarki wodnej określa podstawowe kierunki i zasady umożliwiające realizację idei trwałego i zrównoważonego rozwoju w gospodarowaniu wodami. Celem strategii jest: 24

25 1. Zaspokojenie uzasadnionych potrzeb wodnych ludności i gospodarki przy poszanowaniu zasad zrównoważonego użytkowania wód, 2. Osiągnięcie i utrzymanie dobrego stanu wód, a w szczególności ekosystemów wodnych i od wód zależnych, 3. Podniesienie skuteczności ochrony przed powodzią i skutkami suszy. W rozporządzeniu nr 5/2015 Dyrektora Regionalnego Zarządu Gospodarki Wodnej w Warszawie z dnia 3 kwietnia 2015 r. w sprawie ustalenia warunków korzystania z wód regionu wodnego środkowej Wisły - zlewnię Narew od Lizy do Biebrzy. Narew od Lizy do Biebrzy oceniono na znajdującą się w złym stanie środowiskowym. Jako cel wyznaczono osiągnięcie co najmniej dobrego stanu ekologicznego oraz utrzymanie co najmniej dobrego stanu chemicznego wód. Dobry stan musi być osiągnięty najpóźniej do 2021 lub 2027 roku (art. 4 ust. 4 RDW) albo w najkrótszym terminie, na jaki pozwalają warunki naturalne, po 2027 roku. Zabudowa wyrwy nie wpłynie negatywnie na osiągnięcie tego celu. Inwestycja ma marginalny wpływ na zasoby regionu wodnego Zagrożenia dla środowiska po wykonaniu inwestycji Projektowana inwestycja to zabudowa brzegu prawego Narwi na typowo rolniczym terenie o potencjale produkcyjnym. Celem robót inwestycyjnych będzie zabudowa erodowanego brzegu dla zachowania potencjału produkcyjnego terenów wzdłuż rzeki. Zabudowa nie zwiększy wpływu na środowisko KONIECZNE DANE WYNIKAJĄCE ZE SPECYFIKI, CHARAKTERU I STOPNIA SKOMPLIKOWANIA OBIEKTU BUDOWLANEGO LUB ROBÓT BUDOWLANYCH Uzbrojenie techniczne terenu objętego inwestycją Przedmiotem inwestycji jest zabudowa prawego brzegu rzeki Narwi. Nie występują kolizje z infrastrukturą podziemną Dane hydrologiczne Ze względu na niewielki przyrost zlewni (pomiędzy km , ) oraz biorąc pod uwagę charakter przedsięwzięcia (umocnienie brzegu bez zmian trasy rzeki oraz niwelety dna i brzegów) przyjęto dane dla jazu Góra oddalonego o 850 m od projektowanej inwestycji. Inwestycja zlokalizowana jest w zasięgu piętrzenia Jazu Góra. Na podstawie parametrów określonych w aktualnym pozwoleniu wodnoprawny dla jazu Góra ustalono rzędne charakterystycznych poziomów zwierciadła wody dla poszczególnych odcinków przewidzianych do zabudowy. Parametry te oznaczono na rysunkach konstrukcyjnych i przekrojach poprzecznych rzeki Narwi załączonych w niniejszym projekcie. Poniżej zamieszczono kopię pozwolenia wodnoprawnego na szczególne korzystanie z wód śródlądowych powierzchniowych rzeki Narew poprzez piętrzenie jazu Góra. 25

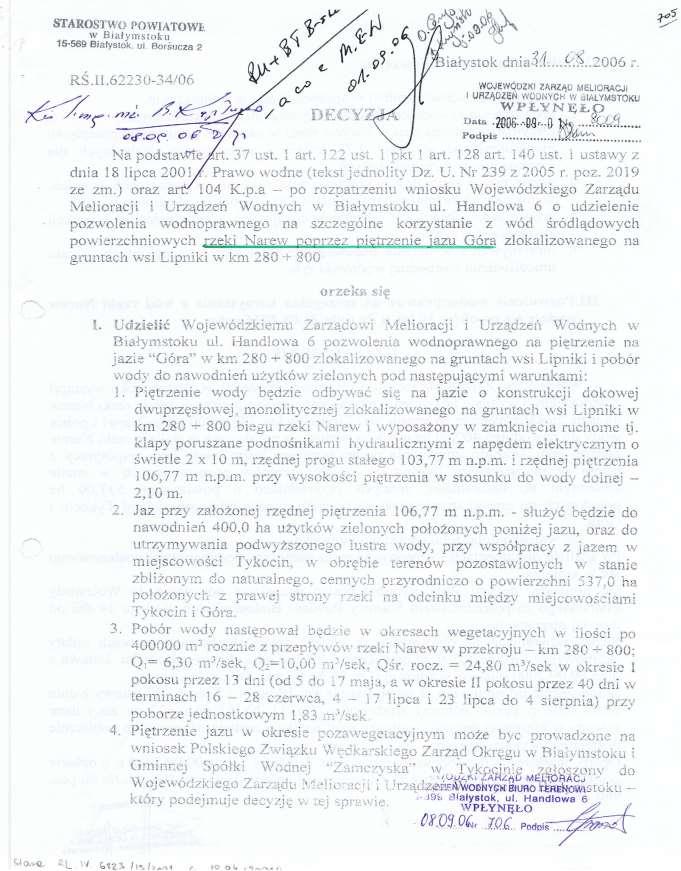

26 26

27 Nr 1 Borsukówka, gm. Dobrzyniewo Duże Struktura własności gruntów Działki na których projektowane są urządzenia wodne obecnie mają zróżnicowany stan prawny i należą do właścicieli prywatnych, samorządów oraz skarbu państwa. W wyniku postępowania zmierzającego do uzyskania prawa do dysponowania nieruchomością na cele budowlane, należy uzyskać zgody n/w właścicieli. Tabela 1. Zestawienie działek na których położony jest obiekt zgodnie z danymi wg wypisu uproszczonego z rejestru gruntów z dn r. L.p 1 Obręb Nr obrębu Nr Właściciel/Władający działki Marcin Cylwik (Józef, Teresa); Obrubniki 29; Dobrzyniewo Duże Krzysztof Stachurski (Jacek, Regina); Góra 15; Krypno Karol Zdanowicz (Andrzej, Barbara); Maria Zdanowicz (Dariusz, Łucja); Borsukówka 25; Dobrzyniewo Duże Antoni Cylwik; Obrubniki 26; Dobrzyniewo Duże. Tomasz Cylwik; Wąska 18; Mońki. Dzierżawa: Dorota Markowska - Łoniewska (Tomasz, Teresa); Obrubniki 13; Dobrzyniewo Duże Henryk Cylwik (Walerian, Amelia); Zuzanna Cylwik (Jan, Filomena); Obrubniki 13; Dobrzyniewo Duże Wiesław Cylwik (Tadeusz, Danuta); Ponikła 33; Dobrzyniewo Duże Skarb Państwa; Gmina Dobrzyniewo Duże; Białostocka 26; Dobrzyniewo Duże Jan Gołębiewski (Renisław, Jadwiga); Beata Gołębiewska (Józef, Bożena); Kościelna 48A; Knyszyn. 9 Nr 1 Siekierki Gm. Tykocin 1.1 Skarb Państwa; Trwały zarząd: Marszałek Województwa Podlaskiego; Kard. S. Wyszyńskiego 1; Białystok. 27

28 3. PROJEKT ARCHITEKTONICZNO-BUDOWLANY 3.1. PRZEZNACZENIE OBIEKTU BUDOWLANEGO Projektowana zabudowy wyrwy ma zabezpieczyć przed erozją prawego, wklęsłego brzegu Narwi. Na skutek podmywania brzegu następowało jego obrywanie i rzeka wdarła się i zajęła prywatne tereny należące do rolników indywidualnych położone wzdłuż jej koryta. W takiej sytuacji zabudowa wyerodowanego łuku powstrzyma dalsze rozmywanie brzegu i przenoszenie rumowiska w dół rzeki. LOKALIZACJA OBIEKTU Odcinek projektowanej zabudowy wyrwy znajduje się w km rzeki Narwi. Zlokalizowana jest na terenie województwa podlaskiego, powiatu białostockiego, na terenach gmin, Dobrzyniewo Duże, Tykocin Charakterystyczne parametry techniczne W tabeli poniżej zestawiono podstawowe dane charakteryzujące planowaną inwestycję. Lp. Wyszczególnienie Jednostka Ilość Długość odcinka rozpatrywanego m Długość odcinka regulowanego m Max zw. wody przyjęto jak piętrzenie dla jazu,,góra w km : m n.p.m. 106,77 4 Objętość worków z włókniny z gruntem m Objętość narzutów kamiennych m Plantowanie skarp i dna m Obsiew mieszanką traw z posadzeniem wikliny m FUNKCJA OBIEKTU BUDOWLANEGO, SPOSÓB JEGO DOSTOSOWANIA DO KRAJOBRAZU Wykonanie podłużnej tamy faszynadowej wzdłuż prawego brzegu rzeki tak, aby koryto powróciło do swej pierwotnej trasy, zgodnej ze stanem ewidencyjnym gruntów. W celu dostosowania do krajobrazu będą wykonane naturalne umocnienia brzegu rzeki przy pomocy narzutu kamiennego na skarpie na której ułożone zostaną wcześniej worki z geowłókniny wypełnione gruntem. Na początku i końcu rozpatrywanego odcinka brzegu ułożony zostanie tylko narzut kamienny oraz brzeg obsadzony zostanie wikliną oraz obsiany mieszanką traw UKŁAD KONSTRUKCYJNY OBIEKTU BUDOWLANEGO - PROJEKTOWANE ROZWIĄZANIA TECHNICZNE Zaprojektowano umocnienie brzegu narzutem kamiennym na włókninie filtracyjnej, oraz miejscowo przy konieczności wyrównania skarpy narzutem kamiennym na workach z geowłókniny wypełnionych gruntem. Powyżej poziomu zwierciadła wody normalnego poziomu piętrzenia skarpa rzeki zostanie umocniona darniną i sadzonkami wikliny. Sadzonki najlepiej przygotować w okresie zimowym natomiast zabudowę wykonać na początku okresu wegetacyjnego. Narzuty kamienne na włókninie Narzuty kamienia luzem zaprojektowano w celu ustabilizowania brzegu 28

29 wyerodowanego. Narzuty wykonane będą na włókninie (500 g/m 2 ) ze spadkiem 1:2. Zaprojektowana grubość narzutu wynosi 0,60 m. Skarpa wypełniona będzie workami z gruntem do poziomu terenu z zachowaniem spadku dla spływu wód deszczowych. Zagęszczenie gruntu warstwami o grub. ~0,3 m. Zagospodarowanie terenu Cały teren budowy po zakończeniu będzie oczyszczony z pozostałości materiałów, śmieci i różnych odpadków. Zaprojektowano zagospodarowanie terenu objętego inwestycją poprzez wyrównanie terenu i obsiew mieszanką traw. Cały teren objęty robotami zostanie przywrócony do stanu pierwotnego. Kolejność robót i zalecenia technologiczne Przewiduje się wykonanie robót w następującej kolejności: 1. Wykonanie robót przygotowawczych. 2. Ukształtowanie brzegu wklęsłego w miejscu najbardziej rozmytym za pomocą worków z geowłókniny napełnionych gruntem. 3. Zabezpieczenie skarpy narzutem kamiennym 4. Darniowanie skarpy powyżej narzutu 5. Obsadzenie brzegu sadzonkami wikliny 6. Wykonanie robót wykończeniowych wyrównanie terenu, obsianie terenu przy rzece mieszanką nasion traw, remont nawierzchni drogi dojazdowej Wyniki badań i opinii geotechnicznych, ustalenie geotechnicznych warunków posadowienia Podłoże projektowanej inwestycji stanowią proste warunki. Jest to obiekt istniejący, dla którego warunki posadowienia ustalono w czasie budowy. Projektowaną inwestycję, wg Rozporządzenia Ministra Transportu, Budownictwa i Gospodarki Morskiej z 25 kwietnia 2012 r. w sprawie ustalania geotechnicznych warunków posadowienia obiektów budowlanych (Dz. U. z 2012, poz. 463), można zaliczyć do pierwszej kategorii geotechnicznej ROZWIĄZANIA BUDOWLANE, TECHNICZNO-INSTALACYJNE, NAWIĄZUJĄCE DO WARUNKÓW TERENU O SZCZEGÓLNYM ZNACZENIU DLA FUNKCJONOWANIA OBIEKTU ISTOTNE ZE WZGLĘDU NA BEZPIECZEŃSTWO CAŁOŚCI OBIEKTU Ochrona przeciwpowodziowa w trakcie prowadzenia robót Wykonawca zobowiązany jest do prowadzenia robót budowlanych w sposób nie powodujący wzrostu zagrożenia powodziowego dla terenów położonych na równinie. W trakcie prowadzenia robót wykonawca jest zobowiązany do: stałego monitoringu sytuacji meteorologicznej i hydrologicznej w rejonie inwestycji, posiadania niezbędnego sprzętu do wykonania robót zabezpieczających, umieszczenia w widocznym miejscu tablicy z aktualnymi numerami telefonicznymi służb ratowniczych. Wykonawca robót poniesie całkowitą odpowiedzialność finansową i prawną za szkody, które wynikną w skutek niedopełnienia w czasie realizacji robót obowiązków związanych z zapewnieniem bezpieczeństwa dla obiektu oraz terenów położonych wzdłuż odbudowywanej wyrwy. 29

30 3.5. ZASADNICZE ELEMENTY WYPOSAŻENIA BUDOWLANO-INSTALACYJNEGO, ZAPEWNIAJĄCE UŻYTKOWANIE OBIEKTU BUDOWLANEGO ZGODNIE Z PRZEZNACZENIEM RODZAJ URZĄDZEŃ POMIAROWYCH ORAZ ZNAKÓW WODNYCH. Projekt nie przewiduje montaż urządzeń oraz znaków wodnych WPŁYW OBIEKTU BUDOWLANEGO NA ŚRODOWISKO I JEGO WYKORZYSTYWANIE ORAZ NA ZDROWIE LUDZI I OBIEKTY SĄSIEDNIE Zapotrzebowanie i jakość wody oraz ilości, jakość i sposób odprowadzania ścieków. Etap budowy: Zakłada się, że na budowie zatrudnionych będzie 8 pracowników. Wykonawca robót winien wynająć firmę zewnętrzną dla zapewnienia pracownikom odpowiednich warunków sanitarnych na placu budowy. W związku z tym wykonawca powinien wyposażyć budowę w toaletę i umywalnię przenośną wyposażone w szczelny zbiornik bezodpływowy. Etap eksploatacji: Po zakończeniu budowy nie będą powstawały ścieki socjalno-bytowe. Konserwacja ograniczy się do regularnych przeglądów co najmniej dwa razy do roku. b) ilość i sposób odprowadzania ścieków technologicznych: Etap budowy: nie występują, Etap eksploatacji: nie występują. c) ilość i sposób odprowadzania wód opadowych: Etap budowy: nie występują, Etap eksploatacji: nie występują, Emisja zanieczyszczeń gazowych, w tym zapachów, pyłowych i płynnych, z podaniem ich rodzaju, ilości i zasięgu rozprzestrzeniania się. Omawiana inwestycja tylko w fazie jej realizacji wymagała będzie paliwa, wody i innych niezbędnych materiałów do wbudowania (grunt do budowy wyrwy, woda, kamienie, faszyna, siatka do wykonania koszy). Będzie to głównie sprzęt o napędzie spalinowym. Wykonawca robót zostanie wyłoniony w drodze przetargu i ma wykonać roboty zgodnie z wymaganiami projektu i specyfikacji technicznej wykonania robót. Ciężarowe samochody używane w czasie realizacji inwestycji powinny spełniać normy EURO 2. Dopuszczalne wartości emisji spalin nie mogą przekraczać: HC 1,1 g/kwh, CO 4,0 g/kwh, NOx 7,0 g/kwh. Wyjątek stanowią pojazdy wolnobieżne o prędkości poniżej 25 km/h (koparki, samochody ciężarowe, ciągniki rolnicze), których emisja spalin nie powinna przekraczać ustaleń wynikających z dokumentów producenta, potwierdzających homologację silnika pojazdu lub maszyny. Wykonanie inwestycji wymagać będzie włókniny filtracyjnej, kamieni, gruntu i faszyny. Omawiana inwestycja po zrealizowaniu nie będzie zużywała wody, energii i kopalin. Nie będzie wywarzała ścieków, emitowała zanieczyszczeń i promieniowania. Użyte do realizacji robót materiały będą pochodzenia naturalnego lub będą posiadały atesty i aprobaty dopuszczające je do stosowania. Zasilanie energią elektryczną, na etapie eksploatacji przedmiotowej inwestycji, nie będzie wymagane. Nie przewiduje się zapotrzebowania inwestycji na energię cieplną i gaz. Podczas prowadzenia robót budowlanych wystąpi zapotrzebowanie na paliwa płynne do 30

31 napędu maszyn budowlanych a także energię elektryczną do zasilania zaplecza budowy oraz drobnego sprzętu budowlanego. W związku z brakiem linii energii elektrycznej, urządzenia elektryczne zasilane będą z generatora prądu Rodzaj i ilość wytwarzanych odpadów Wykonawca robót budowlanych winien zapewnić prawidłowy sposób gospodarowania wytworzonymi odpadami na etapie realizacji inwestycji zgodnie z ustawą z 13 września 1996 o utrzymaniu czystości i porządku w gminach ( Dz. U. z 2013r., poz. 888 i 1238 z 2014 poz. 695, 1101, 1322 oraz z 2015r. poz.87) oraz transportu i zbierania odpadów zgodnie z ustawą z dnia 14 grudnia 2012 r. o odpadach ( Dz. U. z 2013r., poz. 21, z późn. zm.). Wskazane jest prowadzenie robót budowlanych w oparciu o nowoczesne technologie, a powstałe w trakcie budowy odpady powinny być w miarę możliwości wtórnie wykorzystywane bądź usuwane zgodnie z obowiązującymi przepisami dotyczącymi wykonywania robót budowlanych. Na terenie budowy mogą powstawać następujące typy odpadów: - kamienie - wiklina - geowłóknina - sortowane odpady socjalno-bytowe. Charakterystyka i zagospodarowanie odpadów. Planując organizację placu budowy należy przewidzieć selektywne gromadzenie odpadów z podziałem na składniki mające charakter surowców wtórnych. W sposób selektywny należy również wywozić te odpady do zakładu przetwórczego, jak i na składowisko. Na terenie budowy będą powstawały odpady bytowe pracowników budowy tj. puszki, butelki, papiery. Należy na nie przygotować odpowiednie pojemniki, które powinny być systematycznie opróżniane. - ziemia urodzajna i grunt z wykopów - stanowią urobek ziemny z wykopów. Składa się on z dwóch części. Pierwszą stanowi warstwa ziemi urodzajnej. Drugą grunt o różnych właściwościach w zależności od budowy geologicznej terenu (piaski o różnej granulacji, żwiry, kamienie itp.) Nie stanowią one odpadu niebezpiecznego. Projekt przewiduje, że przed przystąpieniem do robót ziemnych warstwa ziemi urodzajnej zostanie usunięta i zmagazynowana. Zostanie ona użyta ponownie do humusowania skarp wyrwy. Grunt uzyskany z wykopów do zasypania wyrwy zostanie w całości zużyty. - wiklina wraz z kamieniami całkowicie zostanie wbudowana w wyrwy. Etap eksploatacji: - nie występują Właściwości akustyczne oraz emisja drgań, a także promieniowania, a w szczególności pola elektromagnetycznego i innych zakłóceń. Emisja zanieczyszczeń do powietrza będzie niewielka i nie wpłynie znacząco na czystość powietrza w okolicy. Będzie dwojakiego rodzaju: zanieczyszczenia spalinami ze sprzętu budowlanego oraz szczególnie w okresie letnim niewielkie zapylenie wynikające z pylenia gruntu związane z pracami ziemnymi. Praca maszyn tj. emisja spalin i hałas będzie oddziaływać nieznacznie negatywnie na powietrze i klimat akustyczny. Ponieważ w bezpośrednim sąsiedztwie inwestycji brak jest zabudowań nie wpłynie on na uciążliwość dla mieszkańców. Hałas i wibracje powodują pogorszenie jakości środowiska przyrodniczego, a w konsekwencji: utratę przez środowisko istotnej wartości, jaką jest cisza. Standardy Polskie - kryteria oceny hałasu w środowisku znalazły się w Rozporządzeniu Ministra Ochrony Środowiska Zasobów Naturalnych i Leśnictwa z dnia 13 maja 1998 roku w sprawie dopuszczalnych poziomów hałasu w środowisku (Dz. U. Nr 66, poz. 436). Dopuszczalny poziom hałasu w środowisku rozporządzenie określa dla pory dnia (godziny ) i dla pory nocy ( ). W celu zminimalizowania tego oddziaływania na ludzi zaleca się prowadzenie robót tylko w porze dziennej. 31

32 Wpływ obiektu budowlanego na istniejący drzewostan, powierzchnię ziemi, w tym glebę, wody powierzchniowe i podziemne. Należy przestrzegać następujące warunki prowadzenia robót : 1. Inwestycja nie wymaga karczowania krzaków ani drzew. Teren wokół wyrwy to typowo rolniczy krajobraz z użytkami zielonymi. 2. Wszelkie prace wykonywać przy użyciu sprawnego technicznie sprzętu, który zapewni zabezpieczenie środowiska gruntowo-wodnego przed wyciekami płynów technicznych i paliw. 3. Zaplecze budowy, bazę materiałową i paliwową oraz miejsca postojowe maszyn budowlanych należy zorganizować na terenie zabezpieczonym przed potencjalnym zanieczyszczeniem (w szczególności substancjami ropopochodnymi) środowiska gruntowo-wodnego. 4. Teren inwestycji na etapie jej realizacji wyposażyć w środki do neutralizacji rozlanych substancji ropopochodnych, przeszkolić pracowników do stosowania ww. środków. Zużyte środki do neutralizacji wycieków traktować jako substancje niebezpieczne. Prowadzić bieżący nadzór w zakresie występowania niekontrolowanych wycieków substancji ropopochodnych, a w przypadku ich pojawienia się podjąć natychmiastowe działania zmierzające do usunięcia wycieków. 6. Powstające na etapie realizacji przedsięwzięcia odpady inne magazynować selektywnie w wyznaczonym miejscu. 7. Prace realizacyjne wykonać z zachowaniem i szczególną ochroną istniejących na terenie inwestycji zbiorników wodnych, zapewniających retencję wody odpływającej z terenu. 4. Wypisy z rejestru gruntów. 32

33 33

34 34

35 35

36 CZĘŚĆ RYSUNKOWA 1. Mapa poglądowa - 1: Projekt zagospodarowania terenu - 1: Przekroje poprzeczne 3.1. Przekroje poprzeczne nr 1 i 2-1: Przekroje poprzeczne nr 3 i 4-1: Przekroje poprzeczne nr 5 i 6-1: Przekroje poprzeczne nr 7 i 8-1: Przekroje poprzeczne nr 9 i 10-1: Przekroje poprzeczne nr 11 i 12-1: Przekroje poprzeczne nr 13 i 14-1: Przekroje poprzeczne nr 15 i 16-1: Profil podłużny rzeki Narwi - 1:100/

37 Borsukówka Wyrwa w km Narwi PROJEKTOWAŁ: BIPROMEL "BIPROMEL" PB SPRAWDZIŁ: INWESTOR: TYTUŁ RYSUNKU: NAZWA I ADRES OBIEKTU BUDOWLANEGO MAPA POGLĄDOWA DATA: wrzesień 2016r. SKALA: 1: ZAŁ. 1 EGZ.

38 C E D F B A K E Z R W E R A N H I G A LEGENDA Projektowana linia brzegowa BIPROMEL Członek Izby Projektowania Budowlanego -Działa od 1950 r.- NAZWA OPRACOWANIA Projektowany narzut kamienny Zagospodarowanie terenu po remoncie (obsiew mieszanką traw i przylinii brzegowj nasadzenia wikliny) Numery działek ZAMAWIAJĄCY WOJEWÓDZKI ZARZĄD MELIORACJI I URZĄDZEŃ WODNYCH W BIAŁYMSTOKU Nr uprawnień specjalność: Opracowali Sprawdził: mgr inŝ. Norbert Poniewierski mgr inŝ. Zbigniew Lenczewski LUB/0122/ZHOK/14 specj. konstruk.-bud mgr inŝ. Jacek Szmagaj St-763/89 specj. wodno-melioracyjna Podpis: St-470/88 specj. wodno-melioracyjna Numery przekrojów poprzecznych B TYTUŁ RYSUNKU: C A D Teren inwestycji granica oddziaływania PROJEKT ZAGOSPODAROWANIA TERENU DATA: Czerwiec '2016 SKALA: 1:500 EGZ. NR RYS. 2 ARKUSZ

39 P NPP zw.w.inw P NPP zw.w.inw BIPROMEL -Działa od 1950 r.- Członek Izby Projektowania Budowlanego NAZWA I ADRES INWESTYCJI INWESTOR: Główny Projektant Projektant Sprawdził WOJEWÓDZKI ZARZĄD MELIORACJI I URZĄDZEŃ WODNYCH W BIAŁYMSTOKU Zbigniew Lenczewski Norbert Poniewierski Jacek M. Szmagaj Nr uprawnień specjalność: upr. bud. nr St-470/88 spec. wodno-melioracyjna LUB/0122/ZHOK/14 specj. konstrukcyjnobudowlana Podpis: TYTUŁ RYSUNKU: Przekroje poprzeczne nr P-1 i P-2 DATA: wrzesień '2016 SKALA: 1:100 EGZ. NR RYS. 3.1 ARKUSZ

40 NPP P zw.w.inw P NPP zw.w.inw BIPROMEL -Działa od 1950 r.- Członek Izby Projektowania Budowlanego NAZWA I ADRES INWESTYCJI INWESTOR: WOJEWÓDZKI ZARZĄD MELIORACJI I URZĄDZEŃ WODNYCH W BIAŁYMSTOKU Projekt budowlany Główny Projektant Projektant Sprawdził Zbigniew Lenczewski Norbert Poniewierski Jacek M. Szmagaj Nr uprawnień specjalność: upr. bud. nr St-470/88 spec. wodno-melioracyjna LUB/0122/ZHOK/14 specj. konstrukcyjnobudowlana Podpis: TYTUŁ RYSUNKU: Przekroje poprzeczne nr P-3 i P-4 DATA: wrzesień '2016 SKALA: 1:100 EGZ. NR RYS. 3.2 ARKUSZ

41 P NPP zw.w.inw P NPP zw.w.inw BIPROMEL -Działa od 1950 r.- Członek Izby Projektowania Budowlanego NAZWA I ADRES INWESTYCJI INWESTOR: Projekt budowlany Główny Projektant Projektant Sprawdził TYTUŁ RYSUNKU: WOJEWÓDZKI ZARZĄD MELIORACJI I URZĄDZEŃ WODNYCH W BIAŁYMSTOKU Zbigniew Lenczewski Norbert Poniewierski Jacek M. Szmagaj Nr uprawnień specjalność: upr. bud. nr St-470/88 spec. wodno-melioracyjna LUB/0122/ZHOK/14 specj. konstrukcyjnobudowlana Przekroje poprzeczne nr P-5 i P-6 Podpis: DATA: wrzesień '2016 SKALA: 1:100 EGZ. NR RYS. 3.3 ARKUSZ

42 P NPP zw.w.inw P NPP zw.w.inw BIPROMEL -Działa od 1950 r.- Członek Izby Projektowania Budowlanego NAZWA I ADRES INWESTYCJI INWESTOR: Projekt budowlany Główny Projektant Projektant Sprawdził WOJEWÓDZKI ZARZĄD MELIORACJI I URZĄDZEŃ WODNYCH W BIAŁYMSTOKU Zbigniew Lenczewski Norbert Poniewierski Jacek M. Szmagaj Nr uprawnień specjalność: upr. bud. nr St-470/88 spec. wodno-melioracyjna LUB/0122/ZHOK/14 specj. konstrukcyjnobudowlana Podpis: TYTUŁ RYSUNKU: Przekroje poprzeczne nr P-7 i P-8 DATA: wrzesień '2016 SKALA: 1:100 EGZ. NR RYS. 3.4 ARKUSZ

43 dz. nr 1 dz. nr 106 dz. nr 107 P Usunięcie odsypiska NPP zw.w.inw Narzut kamienny gr. 0,6 m Pas darniny do brzegu naturalnego 1: Geowłóknina filrtacyjna 500g/m2 Zasypanie gruntem z zagęszczeniem warstwami grub. ~0,3 m 1:2 Worki z geowłókniny wypełnione piaskiem obsiew mieszanką traw z nasadzeniem wikliny Rzędna dna projektowana m dz. nr 1 dz. nr 107 P :2 Usunięcie odsypiska Rzędna dna projektowana NPP zw.w.inw Narzut kamienny gr. 0,6 m 1:2 Pas darniny Zasypanie gruntem z zagęszczeniem warstwami grub. ~0,3 m obsiew mieszanką traw z nasadzeniem wikliny Geowłóknina filrtacyjna 500g/m2 Worki z geowłókniny wypełnione piaskiem BIPROMEL -Działa od 1950 r.- Członek Izby Projektowania Budowlanego NAZWA I ADRES INWESTYCJI m INWESTOR: WOJEWÓDZKI ZARZĄD MELIORACJI I URZĄDZEŃ WODNYCH W BIAŁYMSTOKU Projekt budowlany Główny Projektant Projektant Sprawdził Zbigniew Lenczewski Norbert Poniewierski Jacek M. Szmagaj Nr uprawnień specjalność: upr. bud. nr St-470/88 spec. wodno-melioracyjna LUB/0122/ZHOK/14 specj. konstrukcyjnobudowlana Podpis: TYTUŁ RYSUNKU: Przekroje poprzeczne nr P-9 i P-10 DATA: wrzesień '2016 SKALA: 1:100 EGZ. NR RYS. 3.5 ARKUSZ

44 dz. nr 1 dz. nr 167 droga NPP Pas darniny do brzegu naturalnego Zasypanie gruntem z zagęszczeniem warstwami grub. ~0,3 m P :2 Usunięcie odsypiska zw.w.inw Narzut kamienny gr. 0,6 m 1:2 Worki z geowłókniny wypełnione piaskiem Geowłóknina filrtacyjna 500g/m2 obsiew mieszanką traw z nasadzeniem wikliny Rzędna dna projektowana m dz. nr 1 dz. nr 168 dz. nr 167 droga P :2 Usunięcie odsypiska NPP zw.w.inw Narzut kamienny gr. 0,6 m 1:2 Pas darniny Worki z geowłókniny wypełnione piaskiem Zasypanie gruntem z zagęszczeniem warstwami grub. ~0,3 m obsiew mieszanką traw z nasadzeniem wikliny Geowłóknina filrtacyjna 500g/m2 BIPROMEL -Działa od 1950 r.- Członek Izby Projektowania Budowlanego NAZWA I ADRES INWESTYCJI Rzędna dna projektowana m INWESTOR: Projekt budowlany Główny Projektant Projektant WOJEWÓDZKI ZARZĄD MELIORACJI I URZĄDZEŃ WODNYCH W BIAŁYMSTOKU Zbigniew Lenczewski Norbert Poniewierski Nr uprawnień specjalność: upr. bud. nr St-470/88 spec. wodno-melioracyjna LUB/0122/ZHOK/14 specj. konstrukcyjnobudowlana Podpis: Sprawdził Jacek M. Szmagaj TYTUŁ RYSUNKU: Przekroje poprzeczne nr 11 i 12 DATA: wrzesień '2016 SKALA: 1:100 EGZ. NR RYS. 3.6 ARKUSZ

45 NPP P zw.w.inw P NPP zw.w.inw BIPROMEL -Działa od 1950 r.- Członek Izby Projektowania Budowlanego NAZWA I ADRES INWESTYCJI INWESTOR: Projekt budowlany Główny Projektant Projektant Sprawdził WOJEWÓDZKI ZARZĄD MELIORACJI I URZĄDZEŃ WODNYCH W BIAŁYMSTOKU Zbigniew Lenczewski Norbert Poniewierski Jacek M. Szmagaj Nr uprawnień specjalność: upr. bud. nr St-470/88 spec. wodno-melioracyjna LUB/0122/ZHOK/14 specj. konstrukcyjnobudowlana Podpis: TYTUŁ RYSUNKU: Przekroje poprzeczne nr P-13 i P-14 DATA: wrzesień '2016 SKALA: 1:100 EGZ. NR RYS. 3.7 ARKUSZ
