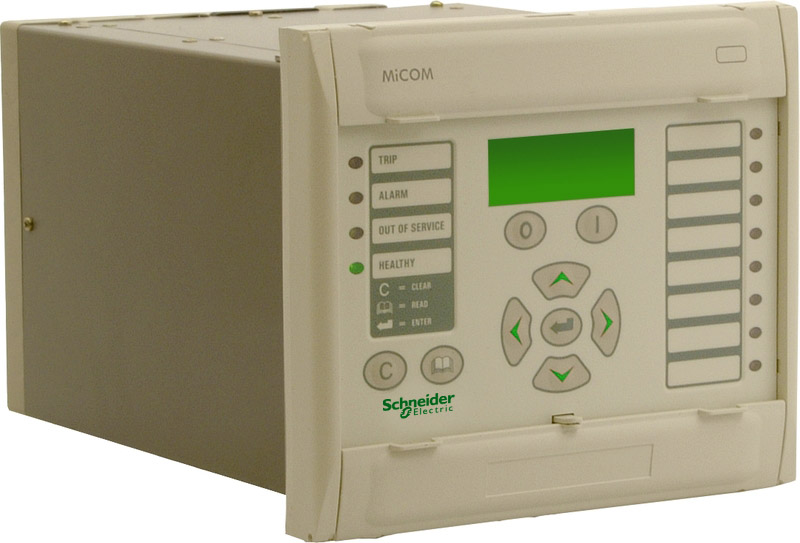

1 Seria MiCOM P54x Cyfrowe Zabezpieczenia RóŜnicowo-Prądowe Linii MiCOM P543 Obudowa 60TE Wraz ze wzrostem liczby długich i mocno obciąŝonych linii napowietrznych zaistniała potrzeba radzenia sobie z problemami występującymi w układach wielostronnie zasilanych, prądami ładowania i zwarciami wysokooporowymi. Zabezpieczenia róŝnicowo-prądowe serii MiCOM zapewniają wysoce selektywną ochronę zabezpieczanego odcinka linii niezaleŝnie od zmian występujących w otaczającym go systemie elektroenergetycznym. Zabezpieczenia pozwalają na tworzenie aplikacji do ochrony takich obiektów jak: linie napowietrzne, linie napowietrzne z odczepami, linie kablowe, odcinki linia - transformator. Przekaźniki serii MiCOM P54x mogą być zastosowane w tych wszystkich aplikacjach w których moŝna wykorzystać odpowiedni kanał do komunikacji z zabezpieczeniami. MoŜliwe są bezpośrednie połączenia światłowodowe typu punkt punkt np. kablem OPGW i/lub poprzez urządzenia multipleksujące. W przypadku uszkodzenia łącza działają dodatkowe funkcje zabezpieczeniowe. Funkcje dodatkowe mogą pracować w trybie gorącej rezerwy lub równolegle z funkcją róŝnicową w sposób ciągły. Funkcje Ogólne Korzyści dla klienta: Wysoce selektywna ochrona odcinka linii kablowej lub napowietrznej WN / NN MoŜliwość ochrony linii o dwóch lub trzech końcach, odcinków linia - transformator NiezaleŜny monitoring dwóch kanałów komunikacyjnych Szereg funkcji rezerwowych pracujących w trybie gorącej rezerwy lub równolegle MoŜliwość przesyłania sygnałów binarnych łączem zabezpieczeniowym Zabezpieczenie róŝnicowo-prądowe: pomiar pofazowy - identyfikacja fazy przy zakłóceniu zastosowanie dla linii napowietrznych i kablowych mocno i słabo obc. duŝa czułość dla zwarć rezystancyjnych Szerokie zastosowanie linie o dwóch lub trzech końcach moŝliwość przesyłu sygnałów binarnych kanałem zabezpieczeniowym do uwspółbieŝnienia zabezpieczeń odległościowych Łatwa adaptacja do istniejących układów stacyjnych i zabezpieczeniowych: układy linia transformator w strefie (P541/P542) układy pracy na 1.5 wyłącznika dwa wejścia prądowe (P544/P546) korekcja w przypadku róŝnych przekładni po obu stronach linii Komunikacja zabezpieczeniowa pomiędzy końcami linii: bezpośrednia komunikacja światłowodowa punkt-punkt IEEE C37.94 TM standard bezpośredniego podłączenia multipleksera G.703, V35 i X21 standardy elektryczne multiplekserów poprzez P591/2/3 Pełna kontrola i diagnostyka kanałów zabezpieczeniowych Synchronizacja sygnału pomiarowego poprzez GPS (P545/P546) Rozbudowane rezerwowe funkcje zabezpieczeniowe: 3 strefowe pełnoschematowe zabezpieczenie odległościowe (P543-P546) nadprądowe, przeciąŝeniowe oraz LRW dla wszystkich modeli Automatyka SPZ: 3 fazowy bez kontroli synchronizmu (P542) 1/3 fazowy z kontrolą synchronizmu (P543/P545) Programowalne schematy logiczne: moŝliwość tworzenia konfiguracji za pomocą graficznego edytora PSL

2 DOSTĘPNE MODELE Seria MiCOM P54x przeznaczona jest do ochrony odcinków linii napowietrznych lub kablowych o dwóch lub trzech końcach. Komunikacja pomiędzy zabezpieczeniami realizowana jest po łączach światłowodowych lub poprzez multipleksery (MUX). W przypadku realizacji łącz redundowanych moŝna zastosować oba typy mediów komunikacyjnych np. poprzez kabel OPGW (połączenie punkt punkt) i MUX, gdzie zabezpieczenie dopasowuje się pod standard elektryczny multipleksera poprzez moduły typu P591/2/3. Modele P541/P542 moŝna stosować na linię, gdzie w strefie ochrony znajduje się transformator. Modele P545/P546 mogą pracować w sieciach synchronicznych SDH / SONET oraz umoŝliwiają zewnętrzne synchronizowanie sygnału pomiarowego za pomocą modułu GPS typu P594 ( stały czas propagacji ). 2>3 2>3 Kod ANSI ZABEZPIECZENIA P541 P542 P543 P544 P545 P546 Linie napowietrzne i kablowe o dwóch lub trzech końcach Linia z transformatorem w strefie chronionej Układ pracy na dwa wyłączniki Praca w sieciach synchronicznych SDH / SONET 87P Człon róŝnicowo-prądowy Komunikacja poprzez łącza światłowodowe Komunikacja poprzez multipleksery Kompensacja opóźnienia w przesyle sygnałów Synchronizacja sygnału pomiarowego poprzez GPS Tylko wyłączenie 3 fazowe Wyłączenie 1/3 fazowe Przekazanie sygnałów binarnych na drugi koniec linii Przekazanie wyłączenia na drugi koniec linii ( DIT, PIT ) 79 Wielokrotny SPZ 3 fazowy 79 Wielokrotny SPZ 1/3 fazowy 25 Kontrola synchronizmu 50/51P Nadprądowe bezkierunkowe fazowe 50/51N Nadprądowe bezkierunkowe ziemnozwarciowe 67P Nadprądowe kierunkowe fazowe 67N Nadprądowe kierunkowe ziemnozwarciowe 67W Kierunkowe ziemnozwarciowe czynnomocowe 21 Odległościowe 68 Blokada od kołysań mocy (PSB) 49 PrzeciąŜeniowe / model cieplny / 46BC Detekcja zerwania przewodu 50BF Lokalna rezerwa wyłącznikowa ( 2 stopnie ) VTS Kontrola obwodów pomiarowych 74TCS Kontrola ciągłości obwodu wyłączenia PSL PSL PSL PSL PSL PSL REJESTRACJA / DIAGNOSTYKA Diagnostyka parametrów wyłącznika Kontrola parametrów łącza Lokalizator miejsca zwarcia Rejestracja przebiegów zakłóceń ( 20 x 10.5s w formacie COMTRADE ) Rejestracja zdarzeń ( 512 ostatnich ) Rejestracja wyłączeń ( 5 ostatnich ) OPCJE / KOMUNIKACJA Wejście typu IRIG-B do synchronizacji czasu Opcja Opcja Opcja Opcja Opcja Opcja RS232 (przedni port Courier) RS485 / Światłowód ST (tylny port opcje protokołów) COM1 RS232 / RS485 ( drugi tylny port komunikacyjny tylko Courier ) SK4 Opcja Opcja Opcja Opcja Opcja Opcja Courier Modbus RTU IEC DNP3.0 UCA2.0 SPRZĘT Wejścia cyfrowe optoizolowane Wyjścia przekaźnikowe Styk typu WATCHDOG uszkodzenie przekaźnika Rozmiar Obudowy 40TE 60TE 60TE 60TE 80TE 80TE

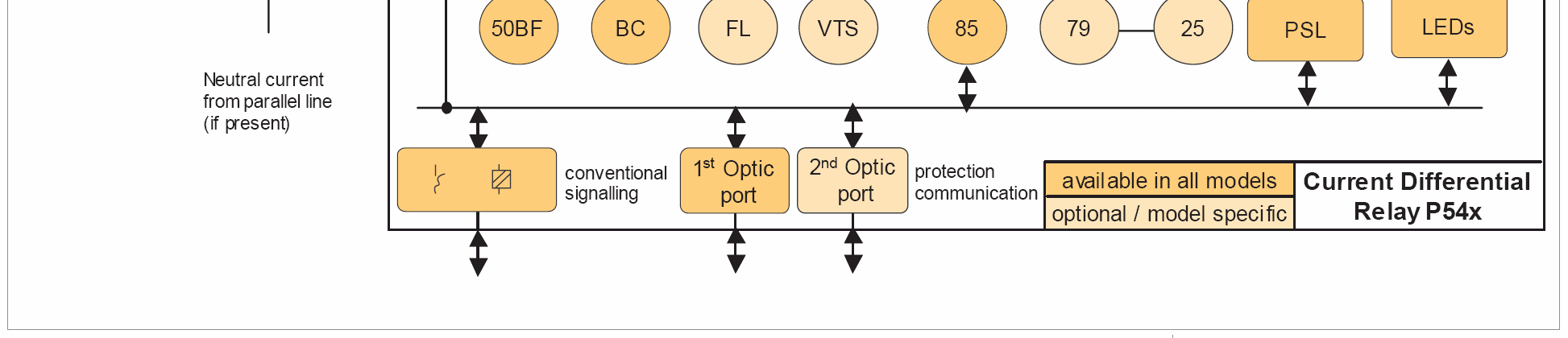

3 GŁÓWNE FUNKCJE Główne funkcje zabezpieczeniowe są autonomiczne i mogą być indywidualnie aktywowane lub odstawiane pod określoną aplikację. KaŜda funkcja zabezpieczeniowa jest dostępna w czterech oddzielnych grupach nastaw, które mogą być załączane lub odstawiane ręcznie, poprzez wejścia optoizolowane lub komunikację zdalną. Wyłączenie jedno lub trójfazowe jest rejestrowane z identyfikacją uszkodzonej fazy, pobudzonych funkcji zabezpieczeniowych oraz zatrzaskiem prądów i napięć. We wszystkich przekaźnikach dostępne są następujące funkcje wspólne: - 4 grupy nastaw - Pomiary - Rejestracja zdarzeń - Rejestracja przebiegów zakłóceń - Rejestracja parametrów wyłączeń - Testy Monitoring - Diagnostyka parametrów wyłącznika Rysunek 1: Oprogramowanie inŝynierskie MiCOM S1 ( S&R-Courier ) SCHEMAT FUNKCJONALNY 2-gi zdalny port RS232/RS485 1-gi zdalny port RS485 lub ST Wewnętrzna diagnostyka Lokalny port RS232 z przodu Rejestr zakłoceń Pomiary Rejestrator przebiegów U synch I U Ioc Im Prąd zerowy z linii równoległej (jeŝeli występuje) Wyłączenie Sygnalizacja 1-szy kanał optyczny 2-gi kanał optyczny Komunikacja zabezpiecz. Wszystkie modele Opcje / Spec. modele Zab.RóŜnicowo-Prądowe MiCOM P54x Rysunek 2: Schemat funkcjonalny systemu zabezpieczeń serii MiCOM P54x MiCOM P541 - P546 : Zabezpieczenia odcinkowe dla linii o dwóch lub trzech końcach

4 FUNKCJE ZABEZPIECZENIOWE > RóŜnicowe (ANSI-87P) Charakterystyka zabezpieczenia róŝnicowego ma jeden punkt przegięcia jak pokazano na rysunku 3 aby zapewnić stabilizację dla zwarć zewnętrznych. Pierwszy odcinek, z którego jest zbudowana charakterystyka zapewnia odpowiednią czułość dla niewielkich zwarć. Współczynnik nachylenia K1 dostosowany jest zakresu regulacji napięcia na transformatorze. Kiedy poziom zakłócenia wzrasta to kąt nachylenia charakterystyki K2 zmienia się co pozwala na kompensację zjawisk wynikających z wystąpienia nasycenia przekładników prądowych. W momencie wygenerowania przez moduł zabezpieczenia róŝnicowoprądowe sygnału wyłączenia, sygnał ten jest wysyłany nie tylko do wyłącznika, z którym współpracuje przekaźnik ale takŝe do przekaźnika znajdującego się na drugim końcu zabezpieczanego odcinka. Taki algorytm zapewnia pewne wyłączenie zabezpieczanego odcinka. Prędkość transmisji dla cyfrowego łącza komunikacyjnego pomiędzy MiCOM P54x to 56/64 Kbit/s zarówno dla bezpośredniego połączenia za pomocą światłowodu jak i wykorzystaniem multiplekserów. Znakowanie czasowe wektorów prądu jest osiągnięte poprzez synchronizację asynchroniczną próbek na kaŝdym końcu zabezpieczanego odcinka i synchroniczną dla modeli P545/P546 poprzez GPS. Modele P541/P542 posiadają drugi stopień róŝnicowy niestabilizowany, który rekomendowany jest w przypadku ochrony transformatora ( patrz rysunek 4 ) > Korekcja przekładni przekładników prądowych W przypadku, gdy przekładnie prądowe na obu końcach zabezpieczanego odcinka są róŝne to MiCOM P54x zapewnia korekcję nastaw poprzez wprowadzenie odpowiednich współczynników korekcji. > Kompensacja fazy Funkcja kompensacji fazy pozwala na zastosowanie MiCOM P541 i P542 do układów, w których w strefie działania zabezpieczenia znajduje się transformator. Oprogramowanie zapewnia wymaganą kompensację z moŝliwością skorygowania układu połączeń przekładników prądowych uwzględniając przy tym warunki uziemienia punktu gwiazdowego transformatora. W przypadku zastosowania MiCOM do transformatora o układzie połączeń Dy, stabilność pracy członu róŝnicowego zabezpieczenia uzyskuje się poprzez odfiltrowanie składowej zerowej prądów, które są obecne w stanie normalnej pracy po stronie uzwojenia połączonego w gwiazdę transformatora. > Prąd magnesujący transformatora Do stabilizacji członu róŝnicowego od udarowych prądów magnesujących transformatora jest wykorzystywana druga harmoniczna prądu. Rysunek 4:: Układ linia - transformator > Stan ustalony i kompensacja prądu ładowania MiCOM P543, P544, P545 i P546 zapewniają stabilizację w przypadku zastosowania ich do ochrony długich linii napowietrznych i kablowych o duŝym pojemnościowym prądzie ładowania. W momencie załączenia linii udarowe prądy ładowania zostają odfiltrowane. Kompensacja w przypadku pracy linii w stanie ustalonym jest osiągnięta poprzez odfiltrowanie prądu pojemnościowego z prądu mierzonego przed rozpoczęciem obliczeń prądu róŝnicowego. Rysunek 3: Charakterystyka stabilizacji dla układów linii od dwóch lub trzech końcach Rysunek 3a: Układ zabezpieczeń dla linii o dwóch końcach Rysunek 3b: Układ zabezpieczeń dla linii o trzech końcach P540 Kanał 1 Kanał 2 ( opcja ) P540 4>5 MiCOM P541 / P542 : Zabezpieczenia odcinkowe dla układu linia - transformator

5 > Aplikacja dla dwóch gałęzi zasilających lub stacji 1,5 wyłącznikowej. MiCOM P544 i P546 posiada 2 zestawy prądowych wejść analogowych dla aplikacji, gdy linia jest zasilana z dwóch gałęzi lub stacji 1,5 wyłącznikowej. Zastosowanie osobnych wejść powoduje wysoki stopień stabilności, w przypadku bezpośrednich zwarć oraz w sytuacji, gdy przekładniki są oddalone w róŝnej odległości od przekaźnika. > Odcinkowe zabezpieczenie szyn stub bus protection - zabezpieczenie pnia Kiedy liniowy odłącznik jest otwarty (rysunek 5), przekaźnik stanowi róŝnicowe zabezpieczenie dla odcinka szyn. W przypadku zwarć wewnątrz ochranianego odcinka wyłączniki na obu gałęziach zasilających będą wyłączane trójfazowo. Szyna A Szyna B Rysunek 5: Współpraca z dwoma wyłącznikami, praca w układzie 1.5 wyłącznikowym > Dla transformatorów odczepowych podłączonych do zabezpieczanej linii. W sytuacji, gdy transformator odczepowy jest podłączony do zabezpieczanej linii, nie ma potrzeby instalacji osobnego przekładnika prądowego w jego obwodzie pomiarowym. W tej sytuacji istnieje moŝliwość zastosowania zwłoki czasowej dla zabezpieczenia róŝnicowego w celu odstrojenia się od czasów działania przekaźników lub bezpieczników zainstalowanych na niŝszych poziomach napięcia. Wewnętrzna funkcja SPZ moŝe być przydatna aby wprowadzić oszczędnościowe schematy / fuse-saving scheme / w celu usprawnienia ciągłości zasilania. ŁĄCZA KOMUNIKACYJNE > Interfejs komunikacyjny AŜeby zapewnić kompatybilność z szerokim zakresem komunikacyjnych urządzeń i mediów, serii MiCOM P540, przekaźniki zaprojektowano do prac z sygnałowymi kanałami w paśmie podstawowej 56/64 kbps kodowej modulacji (PCM). Utworzony zapis prądów pomiarowych, który stosowany jest w algorytmie zabezpieczenia róŝnicowego przekazywany jest za pośrednictwem protokołu komunikacyjnego HDLC (high level data link control) poprzez łacza światłowodowe lub multipleksowe. MoŜliwe jest utworzenie kilkunastu rodzajów połączeń pozwalających na pracę trzem przekaźnikom połączonym ze sobą, lub dwóm przekaźnikom z podwójną redundancją komunikacyjną /gorąca rezerwa/. Dla połączeń światłowodowych przewidziano następujące opcje: 850nm wielomodowy,(mm) do MUX - do 1km 1300nm jednomodowy,(sm) - do 30km 1300nm wielomodowy (MM) - do 60km 1550nm jednomodowy.(sm) - do 80km Elektryczne interfejsy dostępne w serii MICOM P590 lub dodatkowym wyposaŝeniu komunikacyjnym odpowiadają standardom: ITU-T G.821, V.35, G.703, X.21.Typowy układ komunikacyjny przedstawiono na rysunku 7. P540 uŝywa techniki i oprogramowania novel dla ciągłego monitoringu i pomiarów propagacyjnego opóźnienia komunikacyjnych kanałów podczas procesu odbioru informacji o wektorze prądów z oddalonego drugiego końca. PowyŜsza technika pozwala osiągnąć równe opóźnienie propagacji kanałów dla ścieŝki otrzymywania informacji jak i wysyłania jej do drugiego końca. Seria MiCOM P540 moŝe być zastosowana początkowo do zabezpieczenia linii za pomocą dwóch urządzeń. Jeśli linia zostanie rozbudowana i będzie konieczność zastosowania trzeciego urządzenia. Układ połączeń dla dwóch urządzeń moŝe być zaktualizowany do układu trzech urządzeń poprzez zmianę nastaw konfiguracyjnych w istniejących przekaźnikach oraz dobudowanie trzeciego przekaźnika. Elastyczność serii P54x pozwala jednemu końcowi trzech terminalowych linii być izolowanym, podczas gdy nadal odbywa się komunikacja pomiędzy dwoma pozostałymi przekaźnikami. W przypadku zabezpieczeń typu P545 i P546 pracujących w sieciach synchronicznych SONET/SDH dane wysyłane i odbierane mogą mieć róŝne czasy propagacji podczas przełączeń. Zmiany w czasach opóźnienia w jednym lub dwóch kanałach nie powodują problemów. Do tego typu sytuacji stosuje się synchronizację czasu przy pomocy układu GPS, który podłączony jest poprzez moduł P594 do zabezpieczeń. Z modułem dostarczana jest zewnętrzna antena. > Nadzór komunikacyjny KaŜde aktywne zabezpieczeniowy kanał komunikacyjny jest niezaleŝnie monitorowany, oraz przeprowadzane i zapisywane są odpowiednie analizy statystyczne błędów transmisji w linii zgodnie z zaleceniami normy ITU-T G.821. JeŜeli zastosowano aplikację z trzema końcami chronionego obiektu lub zastosowano podwójną redundancję komunikacyjną, zabezpieczenia pracują normalnie nawet jeśli jeden z kanałów komunikacyjnych uległ uszkodzeniu. > Kompensacja opóźnienia sygnałów w kanałach komunikacyjnych Jeśli zastosowano przełączaną sieć komunikacyjną, P54x kompensuje przejściowe nierówne propagacyjne opóźnienie przez chwilowy wzrost nastawy prądu hamującego. PowyŜsze rozwiązanie pozwala osiągnąć stabilizację dla wszystkich warunków obciąŝenia pozwalając jednocześnie prawidłowo wyłączyć zwarcia wewnątrz chronionej strefy. Rysunek 6: Podłączenia do multiplekserów za pomocą światłowodów w standardzie IEE C37.94 TM lub poprzez moduły dopasowujące pod standard elektryczny PCM MUX typu MiCOM P590 Zgodność z IEE C37.94 TM Światłowód Łącze multipleksera Światłowód 850nm MM Podłączenie elektryczne Łącze multipleksera Inne zabezpieczenia i urządzenia telekomunikacyjne Inne zabezpieczenia i urządzenia telekomunikacyjne

6 ZABEZPIECZENIA REZERWOWE Zabezpieczenie róŝnicowe wymaga przesyłu informacji o wektorach i amplitudach mierzonych prądów pomiędzy zabezpieczeniami zainstalowanymi na końcach linii. Na tej podstawie podejmowana jest decyzja o wyłączeniu. W przypadku uszkodzenia łącza (brak funkcji róŝnicowej) uaktywniane są funkcje rezerwowe. Przekaźniki od tej pory pracują jako niezaleŝne zespoły zabezpieczeniowe. MiCOM P543 do P546 posiadają wejścia do przekładników napięciowych, co pozwala na realizację kierunkowych zabezpieczeń nadprądowych oraz zabezpieczenia odległościowego. Wszystkie odległościowe oraz nadprądowe stopnie zabezpieczeniowe mogą być swobodnie konfigurowane tak, aby były ciągle aktywne podczas pracy przekaźnika lub aktywowane tylko w przypadku utraty łącza komunikacyjnego. Trzecia strefa odl. 87_RóŜnicowo-pradowe 67/50/51_Kierunkowe nadprądowe fazowe i ziemnozwarciowe 21_ Pierwsza i druga strefa odległościowa Jeden lub dwa kanały światłowodowe > Zabezpieczenie nadpradowe fazowe (67/50/51P) We wszystkich modelach serii P54x dostępna jest rezerwowa trójfazowa funkcja nadprądowa fazowa Zabezpieczenie nadprądowe składa się z 4 stopni. W modelach P P546, kaŝdy stopień moŝe być skonfigurowany jako bezkierunkowy albo jako kierunkowy do przodu lub do tyłu. Wszystkie stopnie posiadają swój własny czas opóźnienia z charakterystykami niezaleŝnymi. Dwa pierwsze stopnie posiadają dodatkowo nastawę jednej z 9 charakterystyk zaleŝnych IDMT, zgodnie z normami IEC i IEEE. Trójfazowe kierunkowe elementy są wewnętrznie polaryzowane przez kwadraturowe napięcia międzyfazowe, które pozwalają na podjęcie prawidłowej decyzji o kierunku do napięcia 0,5V. Synchroniczny polaryzujący sygnał jest zapamiętany i dostępny dla kryterium kierunkowego do 3,2 s. Pozwala to po zaniku napięć międzyfazowych na prawidłowe działanie funkcji w przypadku bliskich zwarć trójfazowych. Zadziałanie trzeciego stopienia moŝe być przekazywane na drugi koniec linii łączem zabezpieczeniowym (I>3 Intertrip). KaŜdy stopień nadprądowy fazowy moŝna aktywować w momencie uszkodzenia łącza. 850nm 850nm Interfejs elektr. > Odległościowe (ANSI-21) Łącze MUX Rysunek 7: Zastosowanie P540 dla linii HV/NN Czas działania (s) Czas działania (s) Modele P543, P544, P545 i P546 posiadają pełnoschematową rezerwową funkcję odległościową specjalnie zaprojektowaną do zastosowań na wszystkich poziomach napięć, włącznie z liniami przesyłowymi HV/EHV. Funkcja posiada trzy strefy kierunkowe o charakterystykach czworobocznych z moŝliwością uaktywnienia blokady od kołysań mocy PSB. Pierwsza i druga strefa pracuje z kierunkiem do przodu natomiast trzecią strefę moŝna skonfigurować na kierunek do przodu lub do tyłu. W tych zabezpieczeniach zastosowano kompensację pojemnościowego prądu ładowania linii, aby być pewnym dokładnego pomiaru odległości miejsca zwarcia w przypadku linii równoległych. > Blokada od kołysań mocy (ANSI-68 ) Funkcja PSB działa dla wszystkich stref odległościowych. W przypadku pojawienia się zakłócenia podczas kołysań mocy zabezpieczenie zezwala na wyłączenie. Prąd ( wielokrotność Is ) Prąd ( wielokrotność Is ) Charakterystyki IDMT według norm IEC & IEEE/ANSI > Zabezpieczenie ziemnozwarciowe (67,50,51N) Zabezpieczenie ziemnozwarciowe działa w oparciu o składową zerową obliczona z prądów fazowych. Kierunkowość zabezpieczenia ziemnozwarciowego jest określana w oparciu o składową zerową lub składową przeciwną napięcia. Wszystkie cztery stopnie zabezpieczenia mają podobne własności dotyczące konfiguracji kierunkowości, opóźnień czasowych i charakterystyk jak zabezpieczenia nadprądowe fazowe. > Czułe zabezpieczenie ziemnozwarciowe (67SN) P P546 posiadają czułe zabezpieczenie ziemnozwarciowe ( 4 stopnie ). Bazuje ono na prądzie dostarczonym przez przekładnik Ferrantiego. Polaryzacja kierunkowości tego zabezpieczenia określona jest na podstawie wyliczanej składowej zerowej napięcia. > Zabezpieczenie ziemnozwarciowe czynnomocowe (ANSI-67W) Przekaźniki P P546 mogą być stosowane równieŝ w sieciach kompensowanych dzięki wykorzystaniu zabezpieczenia ziemnozwarciowego czynno-mocowego. Funkcja ta stanowi rozszerzenie czułego zabezpieczenia ziemnozwarciowego. Rysunek 8: Charakterystyki czworoboczne zabezpieczenia odległościowego 6>7

7 > PrzeciąŜenie ( model cieplny ) ( ANSI-49 ) Zabezpieczenie przeciąŝeniowe oparte jest na modelu cieplnym. Funkcja przeznaczona jest o ochrony linii napowietrznych lub kablowych, transformatorów, odcinków szynowych od skutków przeciąŝeń prądowych. Zabezpieczenie moŝe być skonfigurowane na sygnalizację (alarm) oraz / lub na wyłączenie. Funkcja wykorzystuje jedną lub dwie charakterystyki cieplne czasowe. Dla aplikacji z duŝym transformatorem mocy druga charakterystyka (stała czasowa 2 ) odnosi się do nagrzewania i chłodzenia oleju. Na wyświetlaczu przekaźnika dostępny jest bieŝący pomiar obciąŝenia cieplnego chronionego obiektu. W przypadku braku zasilania przekaźnika stan obciąŝenia cieplnego jest zapamiętany w podtrzymywanej bateryjne pamięci. > Detekcja zerwania przewodu ( ANSI-46BC ) Zabezpieczenie reagujące na zerwanie przewodu fazowego w linii napowietrznej, które powoduje groźny dla odbiorców efekt asymetrii zasilania. Wydaje się istotne stosowanie tej funkcji dla linii napowietrznych prowadzonych w ośrodkach miejskich lub w bliskim sąsiedztwie. Istotą funkcji jest porównanie stosunku składowej przeciwnej do zgodnej prądu. Funkcja jest niezaleŝna od wielkości obciąŝenia chronionego obiektu. Pobudzenie tego zabezpieczenia następuje równieŝ podczas uszkodzenia bieguna wyłącznika, przepalenia bezpiecznika w pomiarowym obwodzie prądowym albo podczas jednofazowego wyłączenia. MoŜe stanowić takŝe kontrolę obwodów wtórnych przekładników prądowych. W przypadku powyŝszego zjawiska zaleca się dla funkcji od zerwanego przewodu, gdy decydujemy się skierować ją na wyłączenie, odstrojenie czasowe tak, by dać pierwszeństwo działania innym podstawowym funkcjom zabezpieczeniowym ( od asymetrii oraz ziemnozwarciowe ). > Bezpośrednie wyłączenie za pomocą łącza komunikacyjnego ( DIT ) P54x posiadają bardzo przydatne własności za pomocą których moŝliwe jest wysyłanie dodatkowych rozkazów do zabezpieczeń na wszystkich końcach linii za pomocą zabezpieczeniowego kanału komunikacyjnego. UŜytkownik konfiguruje wejścia binarne, które mogą być powiązane na przykład z wysłaniem sygnału bezpośredniego wyłączenia za pomocą funkcji / komend typu Inertrip na drugi koniec linii. Kiedy skonfigurowane wejścia są pobudzane następuje modyfikacja telegramu komunikacyjnego. Jest to przypadek, gdy sygnał przychodzi z zewnątrz np. z zabezpieczeń firmowych transformatora. Typowa aplikacja bezpośredniego wyłączenia zabezpieczenia jest pokazana na rysunku 10. Po otrzymaniu tej wiadomości przekaźnik na drugim końcu linii będzie pobudzał skonfigurowane wyjście przekaźnikowe dla bezpośredniego wyłączenia. Jednocześnie otrzymanie wiadomości jest sygnalizowane w przekaźniku. Funkcje Intertrip moŝna wykorzystać takŝe do zdalnego blokowania funkcji zabezpieczeniowych (róŝnicowej, nadprądowych lub automatyki SPZ) oraz do przesyłania informacji o statusach łączników w przypadku stacji bezobsługowej. Do dyspozycji uŝytkownik ma osiem komend typu Intertrip na jeden kanał zabezpieczeniowy, które moŝe przyporządkować do dowolnego przekaźnika wyjściowego, diody LED oraz wewnętrznych sygnałów wyjściowych. Rysunek 10: Przesłanie sygnału wyłączenia na drugi koniec linii ( DIT ) > Zezwolenie na wyłączenie za pomocą łącza komunikacyjnego ( PIT ) P54x posiadają bardzo przydatne własności za pomocą których moŝliwe jest wysłanie informacji o zezwoleniu na wyłączenie poprzez kanał zabezpieczeniowy na drugi koniec linii. Działanie przedstawia rysunek 11. UŜytkownik konfiguruje wejścia binarne, które mogą być powiązane z wysłaniem zezwolenia na wyłączenie typu PIT. Kiedy skonfigurowane wejścia są pobudzane następuje modyfikacja telegramu komunikacyjnego. Jest to przypadek, gdy zwarcie jest poza strefą np. na szynach. Gdy przekaźnik otrzyma taką wiadomość na wejście binarne i dostarczona zostanie informacja o przekroczeniu nastawy zabezpieczenia róŝnicowego w jednej lub pozostałych fazach, przekaźnik na drugim końcu linii, wyśle rozkaz trójfazowego wyłączenia uŝywając do tego celu skonfigurowanego przekaźnika oraz pobudzi sygnalizację na przekaźniku z powodem wyłączenie zdalne. Rysunek 11: Przesłanie sygnału zezwolenia wyłączenia na drugi koniec linii ( PIT ) MiCOM P541 - P546 : MoŜliwość uwspółbieŝnienia zabezpieczeń odległościowych poprzez łącze światłowodowe

8 > Synchronizacja funkcji róŝnicowej za pomocą sygnału GPS Rysunek 12 przedstawia typowy układ sieci synchronicznej SDH / SONET, stosujący wewnętrzne powiązania sieciowe. W takim przypadku nie znajdują zastosowania typowe algorytmy pomiaru czasu opóźnienia dla przesyłanych sygnałów pomiędzy zabezpieczeniami (technika typu ping pong ), które zakładają jednakowy czas wysłania i pobrania sygnału. Rzeczywisty system pokazuje, Ŝe róŝnice pomiędzy sygnałem wysłanym po drodze podstawowej (węzeł B-C) a otrzymanym po drodze rezerwowej (węzeł C- D-E-F-A-B) moŝe przekraczać ¼ cyklu. Taki stan nie będzie akceptowany przez zabezpieczenie. W związku z tym modele P545 i P546 oferują specjalne wejście optyczne które akceptuje sterowanie impulsowe poprzez zegar GPS. Na wszystkich końcach linii instalowany jest moduł MiCOM P594, który daje moŝliwość jednoczesnego synchronizowania sygnałów pomiarowych. UmoŜliwia to pomiar rzeczywistego czasu propagacji w obu kierunkach. Węzeł A Węzeł F Węzeł B Przek. Koniec 1 Droga rezerwowa Droga podstawowa Węzeł E Węzeł C Przek. Koniec 2 Opatentowane techniki pomiarowe typu fallbeck zapewniają poprawną pracę zabezpieczenia róŝnicowego równieŝ w przypadku przerw w sygnale GPS. Rysunek 13: Konfiguracja logiki za pomocą Edytora PSL Węzeł D Rysunek 12: Sieci synchroniczne SDH/SONET FUNKCJE KONTROLNE > Lokalna rezerwa wyłącznikowa ( ANSI-50BF ) Lokalna rezerwa moŝe być wykorzystywana do wyłączania wyłączników połoŝonych bliŝej źródła zasilania lub pobudzania rezerwowej cewki wyłączającej wyłącznika w przypadku jego awarii. Automatyka LRW moŝe być równieŝ pobudzana z innych urządzeń zewnętrznych. Zrealizowana jest jako dwustopniowa. > Kontrola obwodów napięciowych ( VTS ) W przypadku wykrycia zaniku jednego, dwóch lub trzech sygnałów z przekładników napięciowych, pobudzana jest sygnalizacja i blokowane są napięciowe człony zabezpieczeniowe. W przypadku wykorzystywania bezpieczników automatycznych w obwodach wtórnych, sygnalizacja i blokowanie mogą być pobudzane przez skonfigurowane w tym celu wejście cyfrowe. KONTROLA WYŁĄCZNIKA > Kontrola obwodu wyłącznika ( ANSI-74TCS ) Kontrola obwodu wyłącznika, moŝe być realizowana zarówno w stanie zamkniętym jak i otwartym ( logika PSL ). Sterowanie wyłącznikiem odbywa się poprzez programowalną logikę działania. > Kontrola stanu połoŝenia wyłącznika W przypadku wystąpienia nieprawidłowego połoŝenia styków zwiernych i rozwiernych przekaźnika pomocniczego wyłącznika, pobudzana jest sygnalizacja ostrzegawcza. > Kontrola zuŝycia wyłącznika Kontrola obejmuje: zliczanie ilości wyłączeń wyłącznika zliczanie sumy prądów lub kwadratów prądów wyłączonych ΣI x, gdzie 1,0 x 2,0 kontrola czasu zadziałania wyłącznika kontrola liczby zadziałań wyłącznika w określonym przedziale czasu > Lokalne sterowanie wyłącznikiem Do lokalnego sterowania wyłącznikiem w polu moŝna przyporządkować klawisze typu HOTKEY znajdujące się pod wyświetlaczem LCD. KONFIGURACJA I STEROWANIE > Programowalna logika działania ( PSL ) Programowalna logika działania pozwala uŝytkownikowi modyfikować funkcje kontrolne i zabezpieczeniowe przekaźnika. Jest równieŝ pomocna przy konfigurowaniu wejść cyfrowych, wyjść przekaźnikowych i diod LED. Logika programowalna pozwala na wykorzystanie bramek logicznych oraz bloków czasowych. Bramki OR, AND i inne posiadają moŝliwość negowania sygnałów na wejściach i wyjściach. Dostępne są równieŝ bramki wielowejściowe. MoŜna równieŝ tworzyć sprzęŝenia zwrotne. Rysunek 13 przedstawia ekran edytora graficznego dostępnego w ramach oprogramowania MiCOM S1, który wykorzystywany jest do konfiguracji logiki działania przekaźników MiCOM Px40. > NiezaleŜne grupy nastaw 8>9 Nastawy są podzielone na dwie kategorie: kontrolno - zabezpieczeniowe i konfiguracyjne. Do zastosowania są 4 grupy nastaw. Pozwalają one uwzględniać róŝne warunki działania zabezpieczanego obiektu i adaptować do nich przekaźnik. Wszystkie nastawy są przechowywane w pamięci E 2 PROM.

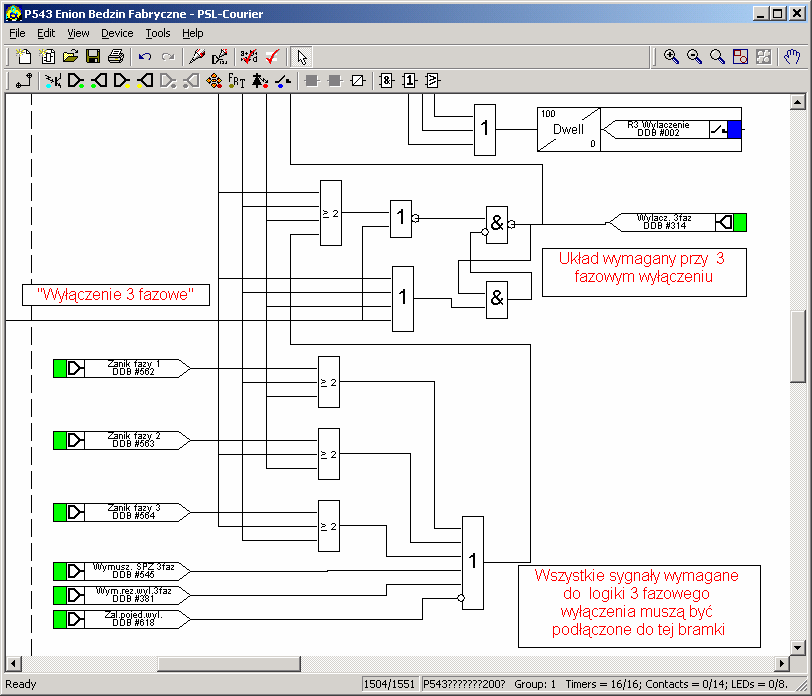

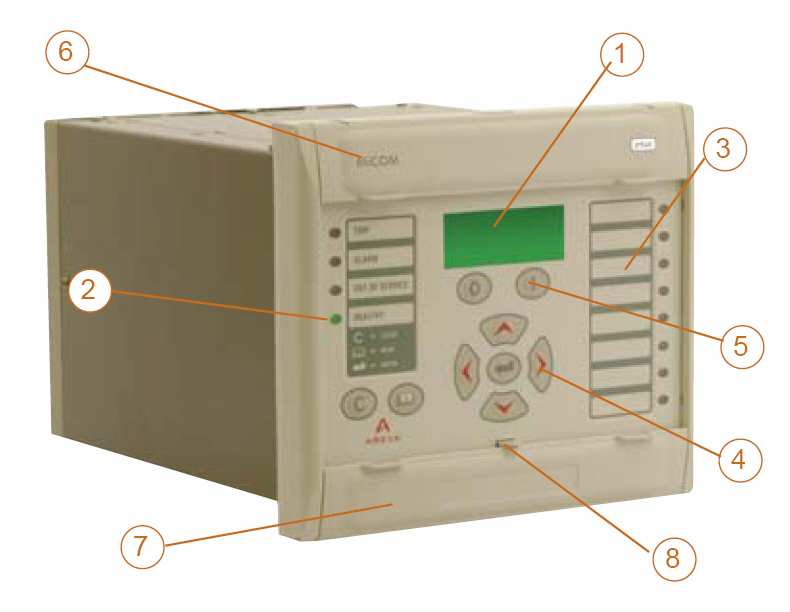

9 > Kontrola sygnałów wejściowych Istnieje moŝliwość sterowania 32 wirtualnymi sygnałami wejściowymi, które stosowane są w logice PSL. Uaktywnienie danego sygnału ( stan wysoki lub niski ) moŝna dokonać lokalnie z panelu przekaźnika lub zdalnie z systemu. > Ochrona danych hasłem Ochrona hasłem moŝe być zastosowana niezaleŝnie od dostępu do przekaźnika: poprzez klawiaturę na panelu przednim oraz przedni i tylni port komunikacyjny. Dostępne są dwa poziomy dostępu chronione hasłem. DIAGNOSTYKA Stała kontrola wewnętrznych obwodów w przekaźnikach zwiększa niezawodność układu podczas pracy. Wszystkie stany testów wewnętrznych zapisywane są w zdarzeniach i podtrzymywane za pomocą baterii litowej. Funkcje testu& monitoringu umoŝliwiają kontrolę stanów wielkości wejściowych oraz stanów wejść opto / wyjść przekaźnikowych, które skonfigurowane są w wewnętrzną logikę działania. Lokalny port testowy (25PIN) umoŝliwia wystawienie dowolnego sygnału funkcyjnego lub logicznego (DDB). Statusy funkcji moŝna obserwować na panelu lub poprzez specjalny Blok Testowy ( Seria 40 ). INTERFEJS KOMUNIKACYJNY (panel przedni) Interfejs uŝytkownika dostępny od przodu urządzenia, jak pokazano na rysunku 4, zawiera: ( 1 ) Wyświetlacz LCD z podświetleniem przedstawiający 3 x 16 znaków ( 2 ) Cztery wskaźniki LED z ustalonymi sygnałami ( 3 ) Osiem wskaźników LED programowalnych przez uŝytkownika ( 4 ) Przyciski do poruszania się po menu i wprowadzania danych ( 5 ) Klawisze szybkiego dostępu / sterownicze typu HOTKEY ( 6 ) Górną pokrywę identyfikującą nazwę produktu. Pokrywa moŝe być podniesiona dla uzyskania dostępu do informacji o modelu produktu, numerze seryjnym i danych znamionowych. ( 7 ) Dolna pokrywa osłania przedni port RS232, port serwisowy i wnękę na baterię. Na przedniej części pokrywy moŝe być wyświetlona nazwa produktu lub inna określona przez uŝytkownika ( 8 ) Element umoŝliwiający załoŝenie plomby zabezpieczającej. ( 9 ) Przyciski Czytaj i Czyść C dla przeglądania i potwierdzania alarmów 9 Rysunek 14: Widok panelu z przodu MiCOM P54x (40TE) INTERFEJSY KOMUNIKACYJNE Zmiana parametrów lub pobieranie informacji dokonywane jest lokalnie poprzez panel przedni, interfejs PC z przodu, zdalnie poprzez główny port komunikacyjny KOM1 lub drugi zdalny port KOM2 z tyłu przekaźnika. > Komunikacja lokalna ( z przodu ) Port komunikacyjny EIA(RS)232 Courier z przodu przeznaczony jest do współpracy z programem MiCOM S1, który głównie umoŝliwia konfigurację i nastawy przekaźnika. Ponadto istnieje moŝliwość pobierania zdarzeń, przebiegów zakłóceń oraz bieŝących informacji pomiarowych z przekaźnika. > Komunikacja zdalna ( z tyłu ) W standardzie urządzenia dostępny jest port komunikacyjny w oparciu o standard EIA(RS)485 dwuprzewodowy umieszczony z tyłu przekaźnika. Do interfejsu szeregowego COM 1 moŝna przypisać jeden z czterech protokołów komunikacyjnych. KaŜdy wymieniony poniŝej protokół moŝna zaimplementować w zabezpieczeniu: Courier / Kbus Modbus RTU IEC ( VDEW ) DNP3.0 UCA2.0 ( Ethernet ) IEC61850 ( Ethernet ) w opracowaniu Istnieje moŝliwość zamówienia dla powyŝszych protokołów złącza światłowodowego typu ST (opcja). Opcjonalnie dostępny jest drugi niezaleŝny port do komunikacji zdalnej COM 2 ( SK4 ) typu RS232/RS485 z tyłu przekaźnika (slot A). Typ portu określa się programowo poprzez menu. Przeznaczony jest do zdalnej współpracy z programem MiCOM S1 po protokole Courier (tylko) jako łącze inŝynierskie. Dopuszcza się pracę modemową (RS232) lub sieciową (RS485) poprzez konwerter typu KITZ. REJESRACJE I ANALIZA ZAKŁÓCEŃ > Rejestrator zdarzeń W pamięci nieulotnej przekaźnika zapisywanych jest do 512 zdarzeń, które są dostępne bezpośrednio z wyświetlacza przekaźnika lub poprzez port komunikacyjny. > Rejestrator wyłączeń Przekaźniki serii MiCOM P54x mogą zarejestrować w pamięci nieulotnej 5 ostatnich zwarć. Wszystkie informacje o przyczynie zakłócenia ( pobudzone funkcje ) oraz zatrzask parametrów opisane są datą oraz znacznikiem czasu. Dostępne są bezpośrednio z wyświetlacza przekaźnika lub poprzez zdalną / lokalną komunikację. > Rejestrator przebiegów zakłóceń Wbudowany rejestrator zakłóceń posiada 8 kanałów analogowych, 32 kanały cyfrowe oraz kanał pomiaru czasu. Częstotliwość próbkowania wynosi 24 próbek / okres. Istnieje moŝliwość rejestracji i zachowania w pamięci nieulotnej przekaźnika do 20 przebiegów, z których kaŝdy moŝe trwać do 10,5s. Wszystkie kanały oraz sygnały pobudzające rejestrator mogą być konfigurowane przez uŝytkownika. Dane przebiegów dostępne są poprzez port komunikacyjny. Dzięki zapisowi w formacie COMTRADE, obróbka danych moŝliwa jest w pakiecie oprogramowania MiCOM S1 (Edytor EView).

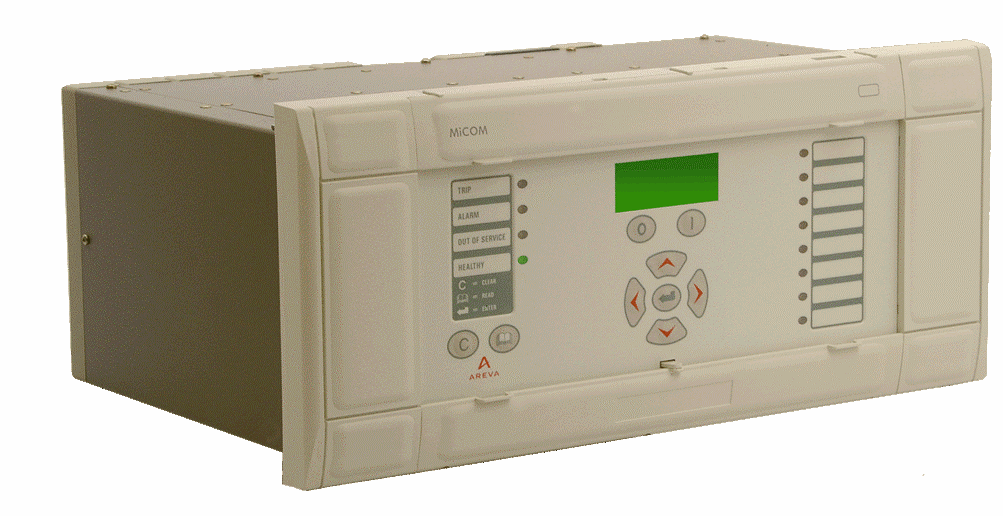

10 Rysunek 15: Wymiary obudowy MiCOM P541 (40TE) Rysunek 16: Wymiary obudowy MiCOM P542 (60TE) MiCOM P543 (60TE) MiCOM P544 (60TE) Rysunek 17: Wymiary obudowy MiCOM P545 (80TE) MiCOM P546 (80TE) 10>11

11 Przekaźnik uszkodzony Przekaźnik sprawny Napięcie 48Vdc Pomiary ka, kv, Hz kw, kva, kvars kwh, kvars składowe I, U stan cieplny Napięcie 48Vdc Napięcie pomocnicze Vx Im 512 Rejestrator zdarzeń Io> Start ZAL 00:12:10 01/10/05 Wylacz A B C ZAL 00:12:00 01/10/05 Synchronizacja czasu Io czułe Patrz Uwaga 1 Patrz Uwaga 3 20 Rejestrator przebiegów zakłóceń 5 Rejestrator zakłóceń Zakl. A B C 15ms IL1 = 1000 A IL2 = 1000 A IL3 = 1000 A Uwaga 8 Konfiguracja diod LED przez uŝytkownika Patrz Uwaga 2 Logika programowalna R3 Wyłączenie Patrz Uwaga 4 L1 Gr.Nastaw Patrz Uwaga 9 L2 Gr.Nastaw Patrz Uwaga 2 Diagnostyka wyłącznika LB wylaczen = 100 Suma Ikum = 1000 ka Czas Otw.WYL = 100ms Konfiguracja przekaźników przez uŝytkownika OPTO L3 Konfiguracja wejść binarnych przez uŝytkownika OPTO L4 OPTO L5 OPTO L6 OPTO L7 OPTO L8 OPTO L9 Konfiguracja przekaźników przez uŝytkownika Patrz Uwaga 2 OPTO L10 Konfiguracja wejść binarnych przez uŝytkownika Patrz Uwaga 2 OPTO L11 OPTO L12 OPTO L13 OPTO L14 OPTO L15 OPTO L16 Kanał 1 Kanał 2 Komunikacja Światłowodowa pomiędzy zabezpieczeniami Patrz Uwaga 5 Rysunek 18: Schemat funkcyjny MiCOM P543 (nie zawiera informacji o obwodach prądowych 1 A) Kody ANSI : Uwagi : 67/50P Nadprądowe fazowe, bezzwłoczne 67W Watmetryczne 67/51P Nadprądowe fazowe, zwłoczne 87P RóŜnicowo prądowe, fazowe 37P Podprądowe - fazowe, 21 Odległościowe 67/50N Nadprądowe doziemne, bezzwłoczne 67 Kierunkowe 67/51N Nadprądowe doziemne, zwłoczne 50BF Od uszkodzenia wyłącznika / LRW 2 stopnie / 37N Podprądowe doziemne, 25 Kontrola synchronizmu 49 PrzeciąŜeniowe model cieplny 46BC Detekcja przerwanego przewodu 79 Automatyka SPZ VTS Kontrola napięciowych obwodów pomiarowych 1: Wszystkie połączenia przekładników prądowych są samozwierne. 2: Dodatkowy moduł zaleŝny od typu modelu. 3: Pokazano połączenia przekładnika prądowego 5A, połączenia 1A dostępne na zaciskach przekaźnika. 4: Przekaźnik R3 naleŝy przypisać w logice PSL do sygnałów wyłączających 5: Złącza światłowodowe typu ST / kanały zabezpieczeniowe / 6: Wejście dla prądu Im wymagane w przypadku uaktywnienia funkcji lokalizatora zwarcia dla linii równoległych 7: Opcjonalny drugi port z tyłu przekaźnika do komunikacji zdalnej / RS232 lub RS485 łącze inŝynierskie SK4 / 8: Opcjonalne złącza światłowodowe ST / komunikacja do systemu nadzoru / 9: Wejścia binarne L1 i L2 dedykowane są na stałe do zmiany grupy nastaw
