1 [ Zabezpieczenia ] Seria x20 1 MiCOM P124 Autonomiczne Zabezpieczenia Nadprądowe Przekaźniki typu MiCOM P124 stanowią rodzinę zabezpieczeń nadprądowych, autonomicznych, które zostały zaprojektowane do zabezpieczenia obwodów zasilania w stacjach przemysłowych oraz sieciach energetycznych na poziomach średnich i wysokich napięć. Zawierają szereg funkcji zabezpieczeniowych i kontrolnych wymaganych w stacjach rozdzielczych energetyki zawodowej i przemysłowej oraz mogą stanowić zabezpieczenie dodatkowe np. w polach transformatorów WN/SN. Umożliwiają pełną ochronę obiektu, tam, gdzie brak jest napięcia pomocniczego Vx lub występują jego zaniki. MiCOM P124 (S) Model z pojedynczym zasilaniem Dostępne są następujące modele: Pojedyncze zasilanie P124S. (tylko z przekładników prądowych) Podwójne zasilanie P124D. (z przekładników prądowych i napięcia pomocniczego Vx). Przekaźniki mogą współpracować z wyłącznikami na poziomie napięć SN i WN. MiCOM P124 (D) Model z podwójnym zasilaniem Korzyści dla klienta: Nie wymaga napięcia pomocniczego Vx Proste i tanie rozwiązanie 100% ochrona obiektu Pojedyncze lub podwójne zasilanie przekaźnika Bogate funkcje pomiarowe, diagnostyczne i rejestracji

2 2 OPIS Dwa modele serii MiCOM P124 oferują szeroką gamę funkcji zabezpieczeniowych prądowych bez potrzeby stosowania zewnętrznego napięcia pomocniczego: trzy niezależne stopnie nadprądowe fazowe, trzy niezależne stopnie ziemnozwarciowe, 12 grup charakterystyk zależnych IDMT i 14 dla stopni ziemnozwarciowych oraz dwa stopnie przeciążeniowe oparte na modelu cieplnym. Model z podwójnym zasilaniem dostarcza kilku dodatkowych funkcji zabezpieczeniowych, kontrolnych, rejestracyjnych czy też komunikacyjnych (MODBUS RTU, IEC , itd.). Kilka z nich dostępne jest tylko w przypadku zasilania napięciem pomocniczym. Przy zaniku tego napięcia możliwości P124 (D) z podwójnym zasilaniem stają się porównywalne z modelem P124 (S) z pojedynczym zasilaniem. Przekaźniki MiCOM P124 posiadają tę samą metalową obudowę 4U 30TE umożliwiającą montaż zatablicowy na drzwiach rozdzielnicy lub na stojaku. W przypadku wymaganego montażu na tablicy należy zastosować specjalny adapter (informację należy zamieścić w zamówieniu). Funkcje dostępne w obu modelach przedstawia poniższa tabela. FUNKCJE ZABEZPIECZENIA P124S P124D 50/51 Nadprądowe trójfazowe 50N/51/N Ziemnozwarciowe 37 Podprądowe - (*) 46 Nadprądowe składowej przeciwnej - (*) 49 Przeciążeniowe (model cieplny) 79 SPZ - (*) 46BC Kontrola uszkodzonego przewodu - (*) Pierwsze załączenie (zimny rozruch) - (*) 50BF Lokalna rezerwa wyłącznikowa - (*) 86 Podtrzymanie przekaźników - Logika blokowania zabezpieczeń - (*) 74TCS Kontrola obwodu wyłączenia - (*) STEROWANIE Programowalna logika działania (wejścia / wyjścia) Sterowanie i nadzór wyłącznika - Tryb kontroli wewnętrznych układów Wejścia technologiczne opóźnione czasowo - 4 Liczba grup nastaw 1 2 POMIARY I REJESTRACJA Pomiar prądów Wartości szczytowe % Obciążenie cieplne Rejestracja wyłączeń ( 5 ostatnich bufor kołowy ) Rejestracja zakłóceń ( 5 x 3 s - bufor kołowy ) - (*) Rejestracja zdarzeń ( 75 - bufor kołowy ) - (*) KOMUNIKACJA RS232 (przedni port) (**) (**) RS485 (tylny port) - (*) Modus RTU - IEC Kbus Courier - DNP SPRZĘT Wejścia cyfrowe optoizolowane ( zasilanie DC ) 0 5 (*) Wyjścia przekaźnikowe wyłączające (mocne) 1 1 Wyjścia przekaźnikowe 0 5 Wyjście przekaźnikowe sygnalizacyjne typu WATCH-DOG 1 1 Wyjścia niskoenergetyczne (12V/20mJ) 1 1 Wskaźniki bistabilne wskaźniki magnetyczne 1 5 Wejścia analogowe pomiaru prądu 1A lub 5 A 4 4

3 3 FUNKCJE ZABEZPIECZENIOWE Zabezpieczenie nadprądowe fazowe zwłoczne (51) Przekaźniki serii MiCOM P124S/D posiadają trzy wejścia prądowe Dostępne są trzy niezależne progi zadziałania. Dla pierwszego progu użytkownik ma wybór 12 różnych rodzajów charakterystyk zależnych (IEEE/ANSI, IEC, RI). Dla każdej charakterystyki można nastawić szeroki zakres wartości krotności czasu TMS w celu optymalizacji czasu wykrycia i zmniejszenia ryzyka samoczynnego wyłączenia, co wpływa na lepszą koordynację pracy silników, transformatorów, linii zasilających z innymi urządzeniami. W celu skutecznej ochrony przekształtników diodowych pracujących w VI klasie obciążalności wprowadzono dodatkową charakterystykę RC. Progi I>> oraz I>>> posiadają niezależne nastawy z określonym czasem zwłoki. Opóźnienia czasowe są programowalne od 0 do 150s zapewniając dobrą selektywność. Zakres nastaw prądu fazowego jest regulowany niezależnie od 0,1 do 40 In. Wszystkie nastawy prądów są w pełni programowalne na panelu czołowym (HMI), poprzez oprogramowanie lokalne S&R Modbus (podłączenie z przodu) lub zdalnie z systemu nadrzędnego ( tylko P124D ). Zabezpieczenie nadprądowe fazowe bezzwłoczne (50) Wszystkie przekaźniki MiCOM P124S/D podają informacje o chwilowym przetężeniu dla każdego wybranego progu. Szybkość zadziałania przekaźnika (bez podania czasu zwłoki) wynosi poniżej 30 ms. Każde bezzwłoczne wyłączenie może być przydzielone do zadanego wyjścia przekaźnika i/ lub diod LED (równolegle wskaźników magnetycznych) na głównym panelu sterowania. Zabezpieczenie ziemnozwarciowe - zwłoczne (51N) Zakres nastaw prądu ziemnozwarciowego w przekaźnikach MiCOM P124S/D jest identyczny jak w przypadku funkcji nadprądowej zwłocznej. Można nastawić trzy niezależne progi prądowe. Użytkownik może wybrać jedną z 12 charakterystyk oraz wartość TMS dla pierwszego progu. Aby zapewnić dużą dokładność podczas wykrycia zwarcia doziemnego, zakres prądu ziemnozwarciowego jest nastawialny w zakresie 0,002 do 40 Ion w 3 różnych opcjach sprzętowych. Sygnał na wejściu prądowym przekaźnika pobierany jest z przekładnika Ferrantiego lub może być wyprowadzony jako suma prądów z poszczególnych przekładników fazowych w układzie Holmgreena. Czas Zabezpieczenie nadprądowe składowej przeciwnej (46) W celu maksymalnej optymalizacji zarządzania i zabezpieczenia sieci elektrycznych, przekaźniki MiCOM P124D posiadają zabezpieczenie od pojawienia się składowej przeciwnej prądu. Programowalna funkcja została specjalnie opracowana dla wykrycia przerwanej linii zasilającej, gdy zabezpieczenia ziemnozwarciowe nie działają lub nie są wystarczająco czułe np. na uszkodzenie linii od strony obciążenia. Zakresy nastaw czasów (DMT lub IDMT) dla składowej przeciwnej prądu są identyczne jak dla funkcji fazowych i ziemnozwarciowych. Przeciążenie cieplne (49) Transformatory i kable muszą być zabezpieczone uwzględniając ich charakterystyki cieplne. Przekaźniki MiCOM P124S/D posiadają zabezpieczenie przed przeciążeniem cieplnym. Przekaźnik może działać zarówno na pobudzenie jak i wyłączenie wykorzystując programowalną logikę. Zabezpieczenie podprądowe (37) Przekaźniki MiCOM P124D posiadają funkcję podprądową. Funkcja ta pomaga użytkownikowi zabezpieczyć urządzenia wrażliwe na spadki obciążeń, nadzorowanie stanu wyłącznika oraz zapobiegać uszkodzeniu sieci. Detekcja uszkodzonego przewodu (46DC) Jednym z powodów występowania zakłóceń związanych z pracą niepełnofazową może być przerwany przewód fazowy lub błędne działanie wyłącznika w jednej fazie. MiCOM P124D oferują funkcję, która mierzy stosunek składowej przeciwnej prądu do jego składowej zgodnej (Is2/Is1). Dzięki temu zwiększa się czułość funkcji w stosunku do zabezpieczenia wykorzystującego tylko składową przeciwną prądu. Funkcja działa niezależnie od prądu obciążenia. Może być wykorzystywana także do kontroli obwodów prądowych po stronie wtórnej przekładników. Charakterystyki prądowe Prąd Blokowanie logiki działania Przekaźniki serii MiCOM P124D mogą być wykorzystane do blokowania funkcji zabezpieczeniowych w innych przekaźnikach MiCOM. Przykładem może być realizacja automatyki zabezpieczenia szyn. Zasada działania tej funkcji polega na pobudzeniu wejścia binarnego sygnałem napięciowym. Tak długo jak długo to wejście będzie pobudzone zablokowane będą wybrane przez użytkownika funkcje zabezpieczeniowe np. I>>. Zabezpieczenie ziemnozwarciowe-bezzwłoczne (50N) Dostępne są bezzwłoczne nastawy dla prądów ziemnozwarciowych. Podobnie jak w przypadku funkcji zwarciowej, progi doziemne są dostępne z czasem zadziałania poniżej 30 ms. Sygnały mogą być przypisane do wyjść i / lub diod LED na panelu głównym.

4 4 Pierwsze załączenie (zimny rozruch) Gdy linia załączana jest po długim okresie wyłączenia, wszystkie podłączone urządzenia, np. transformatory, silniki będą podlegały krótkotrwałemu przetężeniu. Wartości prądów mogą przewyższać znamionowe wartości nastawień. Aby zapobiec niepożądanym wyłączeniom, przekaźniki MiCOM P124D posiadają funkcję zimnego rozruchu, która automatycznie podwyższa standardowe nastawy podczas operacji załączania urządzenia. Po pomyślnie przeprowadzonym włączeniu linii, wszystkie ustawienia przechodzą na normalny tryb pracy. Prąd roboczy ( % prądu ln ) Grupy nastaw Zewnętrzne warunki mogą wymagać stosowania różnych grup nastaw. Przekaźniki MiCOM P124D posiadają dwie grupy nastaw zawierające wszystkie funkcje zabezpieczające. Zmiana grupy nastaw pomiędzy 1 i 2 może być dokonywana lokalnie, zdalnie lub poprzez dedykowane wejścia logiczne. P124S posiada jedną grupę nastaw Próg działania Czas (s) Aby zapobiec niepożądanemu wyłączeniu, przejście od jednej grupy do drugiej odbywa się tylko wtedy, gdy funkcja zabezpieczeniowa nie jest pobudzona. Programowalne wejścia / wyjścia Przekaźniki serii MiCOM P124D zawierają do 5 wejść optoizolowanych i 7 wyjść przekaźnikowych łącznie z przekaźnikiem watchdog. Wszystkie wyjścia i wejścia ( oprócz WD ) są konfigurowalne przez użytkownika. Wszystkie wyjścia posiadają styki przełączne. Każde z wyjść można zaprogramować w ten sposób, że będzie ono pobudzane także po zaniku przyczyny (podtrzymanie styków). Każde z wejść binarnych można skonfigurować w ten sposób, że będzie ono pobudzane od stanu wysokiego lub niskiego (podane napięcie lub jego brak). Zasilanie wejść opto jest napięciem stałym DC - tylko. Zdalne sterowanie wyłącznika Przekaźniki P124D wyposażone są w funkcję zdalnego sterowania wyłącznikiem ( poprzez protokół ). Istnieje możliwość nastawy długości impulsu działania styków dedykowanych na załączenie i wyłączenie wyłącznika. Przykład przebiegu prądu podczas pierwszego załączenia SPZ (79) Przekaźnik MiCOM P124D posiada automatykę 4 krotnego SPZ, z możliwością wyłączenia bezzwłocznie lub ze zwłoką czasową. Automatyka SPZ jest pobudzana przez funkcje zabezpieczeniowe, które użytkownik może przypisać w menu przekaźnika. Czasy przerwy beznapięciowej i blokady automatyki są konfigurowalne, a odpowiadające im diody LED mogą być programowane na wyświetlaczu przekaźnika MiCOM. Licznik rejestruje liczbę impulsów na załącz. Uzyskane dane dostępne są na wyświetlaczu lub poprzez oprogramowanie lokalne lub zdalne. Funkcja SPZ jest opcją w przekaźniku P124D. Automatyka zmiany działania zabezpieczeń Przerwy w zasilaniu są niekorzystnym zjawiskiem w sieciach elektroenergetycznych. MiCOM P124D posiada automatykę zmiany czasu działania zabezpieczeń nadprądowych, która dostosowuje się do warunków pracy sieci. Poprzez specjalne wejście cyfrowe, możemy czasowo zmienić nastawy czasowe w odpowiedzi na warunki rozruchowe fazowe / doziemne zabezpieczenia. Funkcja ta pozwala na selektywne działanie przekaźników MiCOM, użytych w układzie kaskadowym. LRW (50BF) Funkcja LRW w przekaźniku P124D bazuje na kryterium prądowym. Każdorazowo po zadziałaniu funkcji zabezpieczeniowej lub jej pobudzeniu uruchamiany jest blok czasowy i sprawdzana jest wartość przepływającego prądu. W przypadku przekroczenia nastawionej wartości prądu po zwłoce czasowej pobudzone zostanie dedykowane wyjście przekaźnika.

5 5 KONTROLA I POMIARY Kontrola stanu wyłącznika Przekaźniki MiCOM P124D posiada funkcję, która pozwala na ostrzeżenie obsługi o konieczności konserwacji wyłącznika. Funkcja kontroluje czasy otwierania i zamykania wyłącznika i wysyła sygnał o uszkodzeniu. Prądy fazowe I i I2 podczas zwarć są zapamiętywane i sumowane. Możliwa jest także kontrola obwodu wyłączenia. Rezultat tej kontroli może być dostępny lokalnie lub zdalnie. Pomiary Przekaźniki MiCOM P124S/D stale kontrolują wejścia prądowe, obliczają częstotliwość i wartości prądów pierwotnych linii, które są wyświetlane na wyświetlaczu ciekłokrystalicznym i zapisywane w nieulotnej pamięci. Mierzone są wartości skuteczne prądów (True RMS) do 10 harmonicznej, z dokładnością 1% w całym zakresie. Zapamiętywana jest również wartość szczytowa prądu w określonym przez użytkownika przedziale czasu.. Wszystkie mierzone i obliczane wartości dostępnie są poprzez HMI, oprogramowanie lokalne lub zdalne według życzeń użytkownika Rejestracja zdarzeń Wszystkie z 75 ostatnich zdarzeń są przechowywane w nieulotnej pamięci. Zdarzenia te obejmują zmiany stanu wejść / wyjść logicznych, sygnały alarmowe, działanie przekaźników wyjściowych, pobudzenia i zadziałania funkcji zabezpieczeniowych. Wszystkie zdarzenia są opisywane znacznikiem czasu z dokładnością do 1 ms. Rejestracja przebiegów zakłóceń Przebiegi prądów do rejestracji zapamiętywane są przez przekaźniki MiCOM P124D z częstotliwością próbkowania 1600 Hz. Czas zapisu jednego zakłócenia może wynosić do 3 s. Rejestrator zakłócenia wyzwalany jest po przekroczeniu progu nadprądowego lub poprzez zewnętrzny sygnał wejściowy. Informacja o wszystkich wyjściach logicznych i analogowych przechowywana jest w pamięci i może być przesyłana poprzez port lokalny znajdujący się z przodu przekaźników lub sieciowy RS485 z tyłu przekaźnika do zewnętrznych systemów nadzoru. Rejestracja wyłączeń awaryjnych W przekaźnikach MiCOM przechowywane są dane z 5 ostatnich zdarzeń związanych z wyłączeniami. Każde zdarzenie zawiera: wskaźnik zdarzenia, wartości prądów, czas wyłączenia. Wskaźniki zdarzeń pozwalają użytkownikowi dokładnie zidentyfikować zakłócenie i kontrolować nastawy parametrów w przekaźniku. Ekrany oprogramowania S&R-Modbus: Parametryzacja przekaźnika Przebiegi rejestratora zakłóceń Przekaźniki MiCOM P124D posiada funkcję, która pozwala na ostrzeżenie obsługi o konieczności konserwacji wyłącznika.

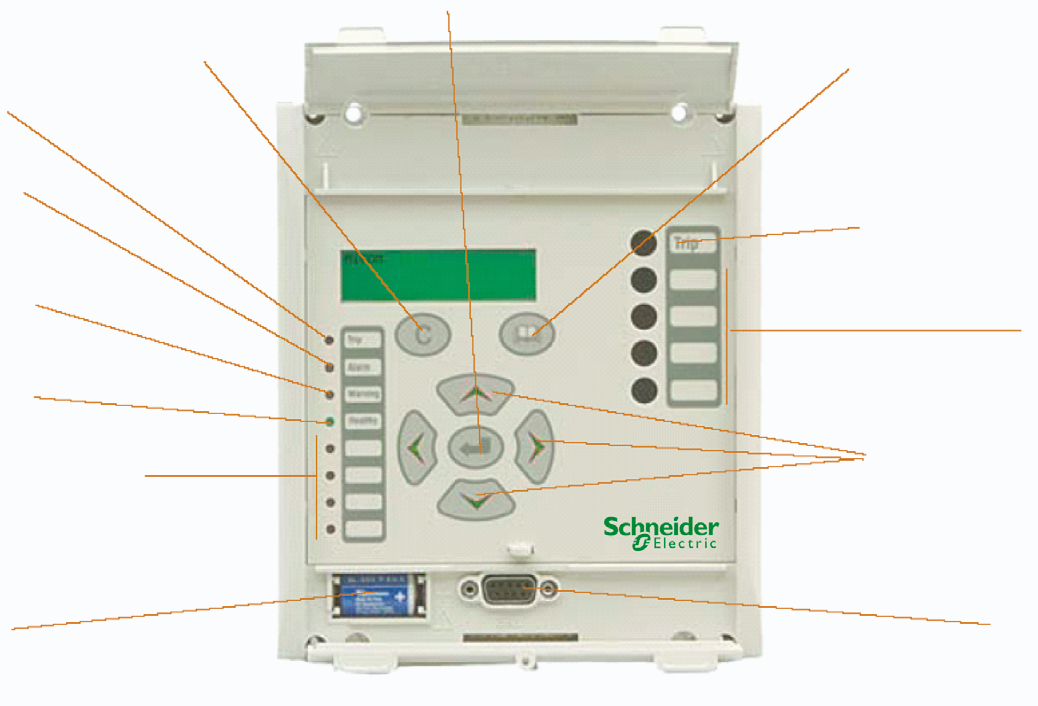

6 6 INTERFEJS UŻYTKOWNIKA Wyświetlacz i menu Wszystkie funkcje zabezpieczeniowe, automatyka, komunikacja, diody LED, wejścia i wyjścia mogą być programowane i modyfikowane na panelu przednim (HMI). 32-znakowy, podświetlany wyświetlacz alfanumeryczny dostarcza użytkownikowi informacji eksploatacyjnych takich jak zakłócenia, pomiary, nastawy itp. Struktura menu zapewnia łatwą obsługę i szybki dostęp do danych. Diody LED Czterem diodom w przekaźnikach MiCOM przypisane są stałe funkcje (wyłączenie, alarm, zasilanie, watchdog). Sygnalizacja ostrzeżeń i wyłączeń może być potwierdzona lokalnie lub zdalnie. Programowalne diody LED Tylko model przekaźnika MiCOM P124D umożliwia dowolne zaprogramowanie 4 diod. Użytkownik może przydzielić funkcję lub kombinację progów zadziałania niezależnie dla każdej diody. Ze względu na autonomiczny charakter pracy przekaźnika oba modele posiadają w standardzie jeden bistabilny wskaźnik magnetyczny dedykowany na wyłączenie, który działa nawet po zaniku napięcia. Opcją dla P124D jest dodanie czterech wskaźników magnetycznych, które rezerwują typowe diody LED dostępne na panelu przekaźnika. Klawiatura Siedmioprzyciskowa klawiatura membranowa na panelu przednim pozwala użytkownikowi na łatwy dostęp do danych w przekaźnikach MiCOM. Komunikacja Przekaźnik MiCOM P124D posiada z tyłu port komunikacyjny RS 485 odpowiadający protokołom MODBUS, Courier/K-Bus, IEC lub DNP 3.0. Przekaźniki mogą przesyłać do lokalnego systemu kontroli np. PACIS lub zdalnie do systemów SCADA informacje o: pomiarach, alarmach, nastawach, zdarzeniach, przebiegach zakłóceń itp. Parametry komunikacyjne (adres przekaźnika, prędkość transmisji, parzystość itd.) można zaprogramować za pomocą HMI. Oprogramowanie lokalne Aby umożliwić łatwą obsługę przekaźników serii modele MiCOM P124S/D oba typy posiadają na panelu przednim port typu RS 232 przeznaczony do podłączenia komputera klasy PC z zainstalowanym oprogramowaniem lokalnym S&R Modbus z pakietu programu MiCOM S1. Oprogramowanie to pracuje w środowisku MS Windows, umożliwia programowanie funkcji każdego modelu przekaźnika MiCOM P124. Może również służyć do aktualizowania rejestrów zdarzeń, zakłóceń, nastaw lub pomiarów oraz do porównywania plików lub ich konwersji. BUDOWA PRZEKAŹNIKA Obudowa Wszystkie modele MiCOM P124D mają budowę kompaktową. Przy wyjmowaniu przekaźnika z obudowy automatycznie zwierane są obwody wtórne przekładników prądowych. Przekaźniki serii MiCOM mogą być zamontowane za lub na tablicy, w tym drugim przypadku poprzez wykorzystanie dedykowanego adaptera. Posiadają obudowę metalową w standardzie 4U. Połączenia Złącza typu MIDOS 2x28 zacisków (double Faston 2 x 6.35 mm plus śruba M4). Klawisz ENTER Wyłączenie Kasowanie ALARMÓW Czytanie ALARMÓW Alarm Wskaźnik wyłączenia Blokada / Uszkodzenie Zasilanie Vx / Prawidłowa praca przekaźnika Programowalne diody LED Klawisze do nastaw Programowalne wskaźniki zadziałania Bateria litowa Port lokalny RS232

7 7 MiCOM P124 dopasowany do elementu wybijakowego typu K1-3 DODATKOWE AKCESORIA Wyłączenia Przekaźniki serii P124 wyposażone są w dwa typy wyjść wyłączających, które są całkowicie niezależne od napięcia pomocniczego: wyjście kondensatorowe zdolne zasilić urządzenie wybijakowe typu K1-3 z energią 20mJ przy napięciu 12V, które montowane jest w wyłączniku SN w otworach technologicznych w wyłączniku, kierunkując ruchomy bolec na mechaniczną zapadkę wyłączającą, wzmocniony styk wyjściowy RL1 (styk przełączny) zdolny do wysłania sygnału wyłączenia na cewkę wyłącznika (np. poprzez sumator prądowy). Zasobniki kondensatorowe Moduły zasobnikowe przeznaczone są do wyłączania cewki wyłącznika 110kV lub SN, w aplikacjach, gdzie jest wymagane zabezpieczenie autonomiczne (n.p dla strony górnej transformatora 110kV/SN). Zasobnik PP4xx gromadzi energię, pobieraną z przekładników napięciowych lub innego źródła napięcia AC (np. transformator potrzeb własnych, itp.), która podczas zakłócenia służy do zasilania cewki napięciowej wyłącznika (o napięciu znamionowym: 60VDC-PP411 lub 220VDC-PP443 moc ok. 600W). Zasobnik kondensatorowy typu PP411 / P443 Innym rozwiązaniem dla przekaźników autonomicznych jest zastosowanie modułu kondensatorowego typu MiCOM E124. Posiada on dwa niezależne obwody wyłączenia o mocy 60Jx2 przy 300Vdc, które mogą działać na dwie cewki wyłącznika. W celu zwiększenia mocy można te dwa obwody sumować. Moduł posiada także dwa przyciski do ręcznego rozładowania kondensatorów oraz sygnalizację LED. Drugim zastosowaniem tego typu modułu jest podtrzymanie zasilania ( min. 500ms ) po zaniku zasilania pomocniczego. E124 może współpracować z innymi typami zabezpieczeń z serii Px20, Px30 czy też Px40 gwarantując ciągłość zasilania przy różnego typu przełączeniach lub zapadach napięcia oraz umożliwiając wysłanie impulsu na wyłącz. Zasobnik kondensatorowy typu MiCOM E124 Moduł zasilacza typu MiCOM E1 Niezależny moduł zasilacza MiCOM E1 W przypadku zaniku prądu obciążenia obwodów pomiarowych poniżej minimum wymaganego przez przekaźniki MiCOM P124 i przy równoczesnym braku napięcia pomocniczego wykorzystywanego dla modelu z podwójnym zasilaniem, zewnętrzny moduł zasilacza typu MiCOM E1 umożliwia normalną komunikację z przekaźnikiem za pomocą oprogramowania MiCOM S1 ( S&R- Modbus ). Dzięki temu można czasowo zasilić przekaźnik przez port RS232 z przodu, skasować alarmy lub zaktualizować nastawy lub pobrać zdarzenia. Moduł MiCOM E1 stanowi także optoizolację pomiędzy przekaźnikiem a komputerem PC i może współpracować z zabezpieczeniami serii Px20. Zasilanie modułu: bateria 9V/6LR61 lub poprzez zewnętrzny zasilacz z zakresem 12/24 V.

8 8 DANE TECHNICZNE WEJŚCIA I WYJŚCIA Wejścia Prąd fazowy In i ziemnozwarciowy Ion 1A lub 5 A ( wybór przy zamówieniu ) Częstotliwość 50/60 Hz - znamionowa 45 do 65 Hz - zakres pracy Zasilanie napięciem pomocniczym 3 zakresy V DC V DC V DC / V AC, Podtrzymanie napięcia zasilania 50 ms Wahania napięcia 12% Pobór mocy Obwody prądowe fazowe Obwody prądowe ziemnozwarciowe Zasilanie napięciem pomocniczym DC AC Wejścia cyfrowe (na każde wejście) Zasilanie wejść opto Dla zakresu 24-60Vdc Dla zakresu Vdc Dla zakresu Vdc/ Vac < 0.3 VA < VA przy 0,1 Io (1A) 3 W + 0,25 W na pobudzony przekaźnik 6 VA + 0,4 VA na pobudzony przekaźnik 10 ma wartości odpowiadające napieciu Vx pomiędzy 19,2 Vdc i 72 Vdc pomiędzy 38.4 Vdc i 180 Vdc pomiędzy 104 Vdc i 300 Vdc Wytrzymałość termiczna Prąd fazowy i prąd doziemny 100 In przez 1 s 40 In przez 10 s 4 In przy pracy ciągłej Dokładność Progi zabezpieczenia +/- 2 % Zwłoki czasowe +/- 2 % lub 10 ms Pomiary +/- 0,2 % lub 10 ma Dane przekładników Zalecany przekładnik prądowy Zalecany przekładnik prądowy składowej zerowej Przekaźniki wyjściowe Wartości znamionowe styku RL1 Podtrzymanie: Otwieranie: Czas zadziałania Trwałość łączeniowa Wartości znamionowe styku RL2 do RL6 Podtrzymanie: Otwieranie: Czas zadziałania Trwałość łączeniowa 5 VA 5P10 lub 5 VA 10P10 Układ Holmgreena lub przekładnik Ferrantiego (preferowany w sieciach z izolowanym punktem zerowym) Zamknięcie: 30 A i podtrzym. przez 3 s 8A ciągle dc: 100W rez. : 50 W ind.przy (L/R = 40 ms) Przy max. 5A lub 300V Ac: 1250 VA : dla max 5 A lub 300V przy (cos Φ = 0,5) < 7ms > zadziałań Zamknięcie: 30 A i podtrzym. przez 3 s 5 A ciągle 135 Vdc, : 0,3A przy (L/R = 30 ms) 250 Vdc, : 50W rez. lub 25W ind. przy (L/R = 40 ms) 220 Vac : dla max 5 A (cos Φ = 0,6) < 7ms > zadziałań

9 9 FUNKCJE ZABEZPIECZENIOWE Zabezpieczenie nadmiarowo prądowe Od zwarć międzyfazowych I> 0,10 do 25,00 In I>>, I>>> 0,50 do 40,00 In Od zwarć doziemnych 0,002 do 1 In 0,01 do 8 In 0,1 do 40 In Czas działania bezzwłoczny <30 ms Czas odpadu 30 ms Czas zwłoki t>, t>>, t>>> 0 do 150,00 s Czas zwłoki to>, to>>, to>>> 0 do 150,00 s Krzywe zależne typ IEC: Z krótkim czasem zwłoki ( A ) Standardowa zależna ( IEC ) Silnie zależna ( IEC ) Bardzo silnie zależna ( IEC ) Z długim czasem zwłoki ( A ) typ IEEE/ANSI: Z krótkim czasem zwłoki (CO2 ) Umiarkowanie zależna ( ANSI ) Zależna ( CO8 ) Silnie zależna ( ANSI ) Bardzo silnie zależna ( ANSI ) Elektromechaniczna: typ RI Prostownikowa: typ RC LABORELEC 1, 2, 3 (tylko dla Io = 0,01 do 8 In) Współczynnik TMS 0,025 do 1,500 Czas podtrzymania 0 do 600,00 s Zabezpieczenie przeciążeniowe Kryterium prądu cieplnego Iθ> 0.10 do 3,20 In Stała czasowa 1 do 200 min Współczynnik bezpieczeństwa K 1,00 do 1,50 Graniczne obciążenie cieplne alarmowe 50 do 200% Graniczne obciążenie cieplne wyłączenia 50 do 200% Zabezpieczenie nadprądowe składowej przeciwnej Zakres prądowy składowej przeciwnej 0.10 do 40,00 In Opóźnienia czasowe 0 do 150,00 s Krzywe zależne (Is2>) typ IEC: Z krótkim czasem zwłoki ( A ) Standardowa zależna ( IEC ) Silnie zależna ( IEC ) Bardzo silnie zależna ( IEC ) Z długim czasem zwłoki ( A ) typ IEEE/ANSI: Z krótkim czasem zwłoki (CO2 ) Umiarkowanie zależna ( ANSI ) Zależna ( CO8 ) Silnie zależna ( ANSI ) Bardzo silnie zależna ( ANSI ) Elektromechaniczna: typ RI Prostownikowa: typ RC Współczynnik TMS 0,025 do 1,500 Czas podtrzymania 0,04 do 100,00 s Zabezpieczenie podprądowe Zakres prądowy Opóźnienia czasowe 0.02 do 1,00 In 0 do 150,00 s

10 10 PARAMETRY FUNKCJI KONTROLNYCH I AUTOMATYK Kontrola i nadzór łączników Sumaryczna wartość prądów kumulowanych SAx 0 do 4000 MAx Wartość wykładnika x 1 lub 2 Liczba łączeń 0 do Czas potwierdzenia otwarcia / zamknięcia wyłącznika 0.05 do 1,00 s Impuls otwarcia / zamknięcia wyłącznika 0,10 do 5,00 s Lokalna rezerwa wyłącznikowa Opóźnienia czasowe Zakres nastawy prądu 0,03 do 10,00 s 2 do 100 % In Uszkodzony przewód Stosunek Is2 / Is1 20 do 100 % Opóźnienia czasowe 1 do s SPZ Liczba cykli fazowych 0 do 4 Liczba cykli ziemnozwarciowych 0 do 4 Przerwa beznapięciowa tbn1, tbn2 0,01 do 300,00 s Przerwa beznapięciowa tbn3 0,01 do 600,00 s Przerwa beznapięciowa tbn4 0,02 do 600,00 s Czas blokowania tbla 0,02 do 600,00 s Czas blokowania ti 0,02 do 600,00 s Pierwsze załączenie (Zimny rozruch) Funkcje zabezpieczeniowe i>, I>>, I>>>, Io>, Io>>, Io>>> Przec.Cpl, Is2>, Is2>> Zakres 20 do 500 % Opóźnienia czasowe 0,1 do 3600,0 s Komunikacja RS 485 Protokół IEC , Modus, Courier, DNP3.0 Medium transmisyjne skrętka dwuprzewodowa + ekran Adres 0 do 255 Prędkość transmisji 9600 / / bit/s Komunikacja RS 232 Protokół Modbus Adres 1 do 255 Prędkość transmisji bit/s ( na stałe ) TESTY ZEWNĘTRZNE Środowisko elektryczne Zakłócenia na wysokie częstotliwości IEC ,5 kv sygnał wspólny; klasa 3 1 kv sygnał różnicowy; klasa 3 Szybkie zakłócenia przejściowe IEC kv napięcie pomocnicze, klasa 4 ANSI C kv inne, klasa 4 Wyładowanie elektrostatyczne IEC kv, klasa 4 Impuls radiowy ANSI C V /m IEC V /m

11 11 Wytrzymałość na wysokie napięcie Wytrzymałość dielektryczna (50/60Hz) IEC Wysokie napięcie impulsowe (1.2/50 µs) IEC Wytrzymałość izolacji IEC Wytrzymałość środowiskowa Temperatura IEC kv sygnał wspólny 1 kv sygnał różnicowy 5 kv sygnał wspólny 1 kv sygnał różnicowy > 1000 MΩ magazynowania -25 C do +70 C robocza -25 C do + 55 C Wilgotność IEC dni przy wilgotności względnej 93% w temp. 40 C Stopień ochrony obudowy IEC IP 52 Wibracje IEC trwałość i wytrzymałość, klasa 2 Wstrząsy i uderzenia IEC trwałość i wytrzymałość, klasa 1 Wytrzymałość sejsmiczna IEC klasa 2 Zgodność na kompatybilność elektromagnetyczną EMC 89/336/EEC 93/31/EEC 93/68/EEC Zgodność z Dyrektywą Komisji Europejskiej EN : 1994 dotyczącej EMC. Do ustalenia zgodności EN : 1995 wykorzystano ogólne standardy: Bezpieczeństwo wyrobu 72/23/EEC Zgodność z Dyrektywą Komisji Europejskiej EN : 1993/A2: 1995 dotyczącej Niskich Napięć. Do ustalenia zgodności EN60950: 1992/A11: 1997 wykorzystano ogólne standardy:

12 12 SCHEMATY PRZYŁĄCZEŃ ZEWNĘTRZNYCH P124S

13 13 SCHEMATY PRZYŁĄCZEŃ ZEWNĘTRZNYCH P124D

14 14 SCHEMATY PRZYŁĄCZEŃ ZEWNĘTRZNYCH ZASOBNIKA TYPU PP443 Schemat aplikacyjny zasobnika PP443 z przekaźnikiem autonomicznym MiCOM P124, z wykorzystaniem jednej cewki wyłącznika. Układ stanowi rezerwę dla zabezpieczeń transformatora 110kV/SN podczas zaniku napięcia na stacji.

15 15 BUDOWA PRZEKAŹNIKA Obudowa Wszystkie modele MiCOM P124D mają budowę kompaktową. Przy wyjmowaniu przekaźnika z obudowy automatycznie zwierane są obwody wtórne przekładników prądowych. Przekaźniki serii MiCOM mogą być zamontowane za lub na tablicy, w tym drugim przypadku poprzez wykorzystanie dedykowanego adaptera. Posiadają obudowę metalową w standardzie 4U. Połączenia Złącza typu MIDOS 3x28 zacisków (double Faston 2 x 6.35 mm plus śruba M4). Wymiary zewnętrzne MiCOM P12x/y Typ obudowy MiCOM P124S/D Wymiary zewnętrzne i montażowe ( Obudowa 30TE )

16 [ Zabezpieczenia ] Seria x20 16 INFORMACJE WYMAGANE PRZY ZAMÓWIENIU MiCOM P124C11S061 5 S F MiCOM P124B15M165 3 MiCOM E Zasobnik typu PP Zasobnik typu MiCOM E124 Schneider Electric Energy Poland Sp. z o.o. Zakład Automatyki i Systemów Elektroenergetycznych Świebodzice, ul. Strzegomska 23/27 Tel , Fax ref.swiebodzice@schneider-electric.com Schneider Electric Energy Poland Sp. z o.o. Logo Schneider Electric oraz nazwy pochodne są prawnie chronionymi znakami handlowymi i usługowymi firmy Schneider Electric. Pozostałe nazwy własne, zarejestrowane lub nie, są własnością odpowiadających im firm. Firma Schneider Electric Energy Poland Sp. z o.o. prowadzi politykę ciągłego rozwoju. W związku z tym prezentowane wyroby mogą ulegać zmianie. Pomimo ciągłego uaktualniania publikacji, niniejsza broszura jest jedynie informacją o wyrobach spółki. Jej treść nie jest ofertą sprzedaży, a przykłady zastosowań są podane jedynie w celu lepszego zrozumienia zasady działania wyrobu i nie należy ich traktować jako gotowych rozwiązań projektowych
