1 Funkcje_dodatkowe_UTXvP Obwody i sygnalizacje dodatkowe. Spis treści 1 SPIS FUNKCJI DODATKOWYCH ASYMETRIA NAPIĘĆ Zasada działania Schemat funkcjonalny Parametry SYGNALIZACJA AWARII URZĄDZENIA DODATKOWE WEJŚCIA WYJŚCIA...5 Zabezpieczenie : ZSN 5E-L v2 od: v. 1.0 ZSN 5E-P v2 od: v. 1.0 UTX vl, vp od: v. 3.8 C omputers & C ontrol Katowice Al. Porcelanowa 11 1/5

2 1 Spis funkcji dodatkowych. Funkcje_dodatkowe_UTXvP SPIS FUNKCJI DODATKOWYCH. Zabezpieczenie wyposażone jest w dodatkowe obwody kontroli : asymetria napięć, wystąpienia awarii zabezpieczenia ( błąd ), 2 ASYMETRIA NAPIĘĆ. 2.1 ZASADA DZIAŁANIA Komparator w sposób ciągły sprawdza poziom składowych zerowych napięć 3Uo. Sprawdzanie asymetrii napięć zostaje dokonane poprzez załączenie funkcji wejściowej Sygnalizacja asymetrii napięć. Jeżeli zostanie przekroczony zadeklarowany poziom, generowana jest odpowiednia sygnalizacja w postaci uaktywnienia właściwych funkcji wyjściowych Asymetria napięć. Schemat logiczny modułu asymetrii napięć Uo>. Jeżeli moduł jest aktywny wówczas zostaje dokonane porównanie wartości mierzonej Uo z wartością progową nastawianą przez użytkownika. Na progi Uo jest ustawiona histereza 5%. Jeżeli wartość mierzona napięcia przekroczy wartość nastawy wówczas stopień zapala funkcję wyjściową : Asymetria napięć, wpis do dziennika Asymetria napięć oraz wpis do statusu Asymetria napięć. Algorytm urządzenia umożliwia rozpoznanie krótkotrwałych zaników pobudzenia przy zwarciu przerywanym bez odpadu pobudzenia asymetrii. Zaniki mogą mieć czas od 1,5 do 3,5 okresu napięcia sieciowego w zależności od przesterowania danego stopnia. C omputers & C ontrol Katowice Al. Porcelanowa 11 2/5

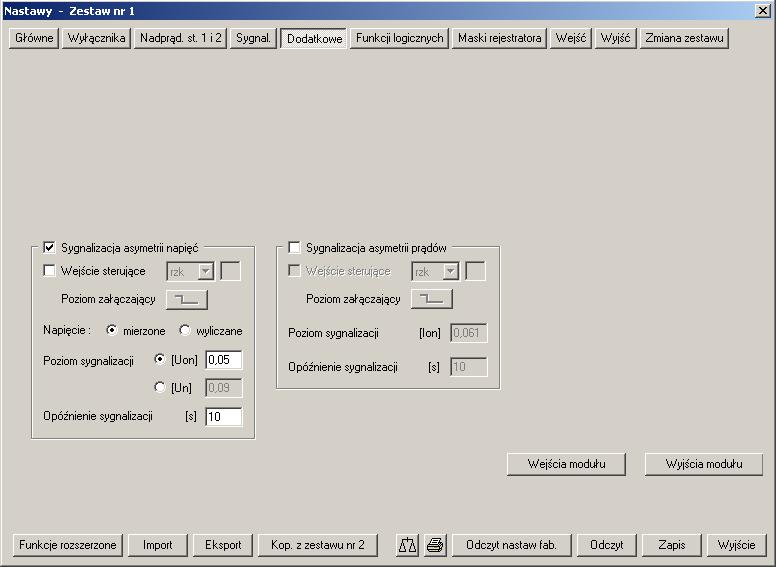

3 2.2 Schemat funkcjonalny Funkcje_dodatkowe_UTXvP SCHEMAT FUNKCJONALNY Moduł asymetrii napięć jest elementem funkcjonalnym, którego działanie warunkują: funkcje wejściowe: Zał/Wył Asymetria napięć; W wyniku działania stopnia generowane są: funkcje wyjściowe: Funkcja wejściowa Sygnalizacja Asymetrii Uo Uo Asymetria napięć; Asymetria Uo> Uo T Asymetria napięć Schemat blokowy modułu asymetrii napięć. 2.3 PARAMETRY 1. Sygnalizacja asymetrii napięć aktywna: [ Tak, Nie ], 2. Wejście sygnalizacji asymetrii napięć aktywne: [ Tak, Nie ], 3. Wejście sterujące modułem Asymetrii napięć: [INi, SWEi, FXLi], 4. Poziom załączający: [ 0, 1 ], 5. Wybór metody otrzymania napięcia Uo: [ mierzone, wyliczane], 6. Poziom sygnalizacji: [ 0,03 1,00 ] [Uon lub Un] 7. Opóźnienie sygnalizacji: [ 0,1 320,0 ] s, C omputers & C ontrol Katowice Al. Porcelanowa 11 3/5

4 3 Sygnalizacja awarii urządzenia. Funkcje_dodatkowe_UTXvP SYGNALIZACJA AWARII URZĄDZENIA. Zabezpieczenie posiadać może niezależne obwody sygnalizacji swej niesprawności, w oparciu o: fizyczne przekaźniki (np. PU9 i PU10) oraz sygnalizację lokalną, (optyczną), wyprowadzoną na LED nr 16 panelu (czołowego sterującego). Komunikaty z pulpitu lokalnego o wystąpieniu błędu oraz ich znaczenie: * < A/C xx > lub < ANALOG> - zakłócenia w pracy wejścia analogowego, xx (numer wejścia w postaci heksadecymalnej), * <WATCHDOG> - restart urządzenia po wystąpieniu błędu sprzętowego * <SUM. KTR> - błąd sumy kontrolnej parametrów <BUFOR > - przepełnienie bufora rejestratora zakłóceń <SIEC> - zbyt niski poziom napięcia wewnętrznego: +5[V] * <RESTART > - restart procesora głównego * <BATERIA > - niesprawność baterii zasilania pamięci (z podtrzymaniem). * <SUM. KTR> - błąd sumy kontrolnej nastaw. * <P S,F,Z> - restart procesorów pomocniczych. * <WYZW.REJ> - błąd wyzwalania rejestratora. * <BLAD PS > - błąd procesora próbkującego * <BEZPIECZ> - awaria bezpiecznika przekładników napięciowych * <OBWOD 12> - przerwana ciągłość któregoś z obwodu wyłączających wyłącznika * <WYL.ZAJ.> - wyłącznik zajęty * <GOT.WYL.> - brak gotowości wyłącznika * <SUM.EXT.> - błąd sumy kontrolnej nastaw rozszerzonych * <WYLACZN.> - przekroczona suma prądów wyłączanych przez wyłącznik * < SPRZET > - dla obudowy ROLEC brak komunikacji z modułem rozszerzonym * - dany typ błędu jest błędem krytycznym Funkcja ALARM równoważna jest funkcji wyjściowej: BŁĄD lub uszkodzeniu zasilacza. Dla wszystkich typów zabezpieczeń sygnalizacja lokalna na LED nr 16 panelu sterującego równoważna jest aktywności funkcji: BŁĄD ( LED nr 16 zapalony zostanie w przypadku awarii urządzenia ). C omputers & C ontrol Katowice Al. Porcelanowa 11 4/5

5 4 Dodatkowe wejścia wyjścia Funkcje_dodatkowe_UTXvP DODATKOWE WEJŚCIA WYJŚCIA Jest 8 dodatkowych wejść / wyjść prostych funkcji wejściowych i przypisanych do nich na stałe funkcji wyjściowych. Umożliwia to przeprowadzenie przez urządzenie sygnałów w celu np. rozdzielenia obwodów sterowania, pobudzenie rejestratora, wpis do dziennika, sygnału wewnętrznego diody LED lub zrównoleglenia styków danego sygnału. Widok okienka Wejścia / Wyjścia ( sygnał nr 1 ) w programie SAZ 2000 C omputers & C ontrol Katowice Al. Porcelanowa 11 5/5
