1 Programowanie zabezpieczenia typu: ZTR WSTĘP WSKAZÓWKI EKSPLOATACYJNE NASTAWA CZASÓW OPÓŹNIEŃ NASTAWA FUNKCJI Z ZABEZPIECZENIA RÓŻNICOWO-PRĄDOWEGO WERYFIKACJA PODŁĄCZENIA KONFIGUROWANIE ZABEZPIECZENIA...3 Zabezpieczenie: ZTR 5 od: v. 1.0 Computers & Control Katowice Al. Korfantego 191, budynek E 1

2 1. Wstęp. W niniejszym dokumencie przedstawiono kilka podstawowych wskazówek związanych z: programowaniem, nastawami oraz podłączaniem zabezpieczenia: ZTR 5 w różnych wersjach wykonań. Informacje te należy traktować jako pewne wytyczne, stanowiące pomoc w zakresie eksploatacji tegoż urządzenia, ale nie stanowią one gotowej dokumentacji montażowej pola. Przyjęcie danego rozwiązania (za właściwe), w każdym przypadku, należy do odpowiednich służb zabezpieczeń w spółkach dystrybucyjnych. 2. Wskazówki eksploatacyjne. 2.1 Nastawa czasów opóźnień. Wszystkie zabezpieczenia w sposób jednolity traktują czasy opóźnień, definiowanych jako czas od momentu pobudzenia do wygenerowania sygnału startu (zadziałania) danego modułu. Sygnał startu najczęściej jest również sygnałem żądającym wyłączenia linii, chyba że inne warunki stanowią inaczej. Ustawienie opóźnienia danego członu na czas równy 32[s] równoważne jest z czasem opóźnienia równym! Dany człon będzie generował sygnał pobudzenia, ale nigdy nie wygeneruje sygnał startu (zadziałania) czyli będzie działał tylko na sygnał. Rozdzielczość odliczania czasów opóźnień wynosi zasadniczo 10[ms], wyjątek stanowią czasy dla funkcji logicznych dla których wynosi ona odpowiednio:1[ms], 10[ms] lub100[ms].czas zadziałania zabezpieczenia: różnicowo-prądowego równy jest czasowi nastawionego opóźnienia (+/- 10[ms]) plus czas zadziałania wewnętrznych przekaźników wynoszący średnio 6[ms] (max. 11[ms]). 2.2 Nastawa funkcji z zabezpieczenia różnicowo-prądowego. Zabezpieczenie typu: ZTR 5 oferuje (do wyboru) następujące możliwości nastawy: dokładne wyznaczenie charakterystyki stabilizującej z dwoma odcinkami o ustawianym nachyleniu di/ih; udział drugiej i piątej harmonicznej w prądzie hamującym (stabilizującym); możliwość blokady pobudzenia stopnia różnicowo-prądowego od drugiej i piątej harmonicznej; 2.3 Weryfikacja podłączenia. Zabezpieczenie ZTR 5 wyposażone jest w szereg funkcji ułatwiających sprawdzenie poprawności jego przyłączenia do przekładników pomiarowych. Jedną z nich jest funkcja POMIARY - wyświetlania na lokalnym pulpicie aktualnych wielkości mierzonych: 3 x I (WN) + 3 x I (SN 1) + 3 x I (SN 2). Wskazania przedstawiają moduły: prądów poszczególnych faz. Używając komputera wyposażonego w program SAZ 2000 i podłączony przez port RS232 z zabezpieczeniem, możemy dodatkowo sprawdzić poprawność wykonanego połączenia, używając funkcji: STAN WEJŚĆ ANALOGOWYCH. Wyniki pomiarów urządzenia wyświetlane są w wielkościach pierwotnych, natomiast funkcja pt. WYKRES umożliwia obserwację: wszystkich prądów fazowych w postaci wektorowej. Program SAZ 2000, wyświetlając zależności fazowe odnosi je do prądu fazy IR (WN). Zaleca się wykonanie następujących czynności, weryfikujących poprawność przyłączenia urządzenia do przekładników pomiarowych : Computers & Control Katowice Al. Korfantego 191, budynek E 2

3 Identyfikacja faz. 1. Uruchomić funkcję POMIARY. 2. Przez zwieranie obwodów prądowych kolejnych faz sprawdzić czy zanik kolejnej wielkości pomiarowej następuje na właściwej pozycji wskazywanej fazy. Poprawność pomiaru. Porównać wskazania zabezpieczenia ze wskazaniami przyrządu o klasie min Kierunkowość zabezpieczenia różnicowo-prądowego. 1. Zabezpieczenie bilansuje odpowiednie prądy po przeskalowaniu amplitudowym i fazowym, a więc co za tym idzie zwroty wszystkich mierzonych prądów powinny być jednakie ( wszystkie do zabezpieczenia lub wszystkie od zabezpieczenia co przekłada się na stronę pierwotną wszystkie do transformatora lub wszystkie od transformatora ). 3. Konfigurowanie zabezpieczenia. Konfigurowanie zabezpieczenia polega na odpowiednim wyborze funkcji: wejściowych, wyjściowych oraz logicznych, a następnie na przypisaniu im odpowiednich: wejść i wyjść. Zabezpieczenie wyposażone jest w trzy zestawy (banki) parametrów roboczych. Dwa z nich są programowalne z: pulpitu lokalnego lub z użyciem programu SAZ 2000 (przez użytkownika). Trzeci, noszący nazwę banku parametrów fabrycznych zapisany został w pamięci stałej procesora PM. Zabezpieczenie używa go w przypadku utraty danych z innego banku roboczego. Standardowo firma dostarcza fabrycznie skonfigurowane zabezpieczenie, którego opis (na przykładzie konfiguracji ZTR 5), przedstawiono w niniejszym rozdziale. Na życzenie Klienta firma C&C może skonfigurować parametry robocze (w banku fabrycznym) zgodnie z jego indywidualnymi wymaganiami! Założenia wstępne. 1. Parametry główne transformatora: U (WN) = 110 kv; U (SN 1) = 15 kv; U (SN 2) = 6 kv; grupa połączeń = Y y0 y0; 2. Parametry główne przekładników: znamionowy prąd fazowy In ( WN ) = 1 A; znamionowy prąd fazowy In ( SN 1 ) = 5 A; znamionowy prąd fazowy In ( SN 2 ) = 5 A; przekładnia prądowa Ct (WN) = 600; przekładnia prądowa Ct (SN 1) = 120; przekładnia prądowa Ct (SN 2) = 120; Computers & Control Katowice Al. Korfantego 191, budynek E 3

4 3. Zabezpieczenie, jeżeli w wersji ROLEC, będzie pracowało z dodatkowym modułem rozszerzenia prądowego EXT5I ze względu na pomiar dodatkowych trzech prądów fazowych strony SN 2. Sygnały sterujące wyłączaniem wyłączników są umieszczone w module EXT5I: - WYŁĄCZENIE wyłącznika strony WN obwodu nr 1 - WYŁĄCZENIE wyłącznika strony WN obwodu nr 2 - WYŁĄCZENIE wyłącznika strony SN 1 obwodu nr 1 - WYŁĄCZENIE wyłącznika strony SN 1 obwodu nr 2 - WYŁĄCZENIE wyłącznika strony SN 2 obwodu nr 1 - WYŁĄCZENIE wyłącznika strony SN 2 obwodu nr 2 Dodatkowo przewidziano dodatkowe przekaźniki wyjściowe do przerywania prądu wyłączania wyłączników przy pomocy swobodnie programowalnych przekaźników. Konfiguracja główna zabezpieczenia będzie wyglądała następująco: Rys. nr 1. Założono, że prądy pobudzeniowe wybiornika fazowego będą ustawione na 1,5 In na każdej stronie transformatora. Prądy doziemne Io po każdej stronie będą wyliczane z wektorów prądów fazowych poszczególnych stron i używane do kompensowania prądów różnicowych. Na rysunku nr 1 pokazane są parametry przekładników strony WN i SN 1 oraz funkcja wejściowa Zabezpieczenie załączone sterowane z wejścia dwustanowego RZK3 stanem wysokim. Computers & Control Katowice Al. Korfantego 191, budynek E 4

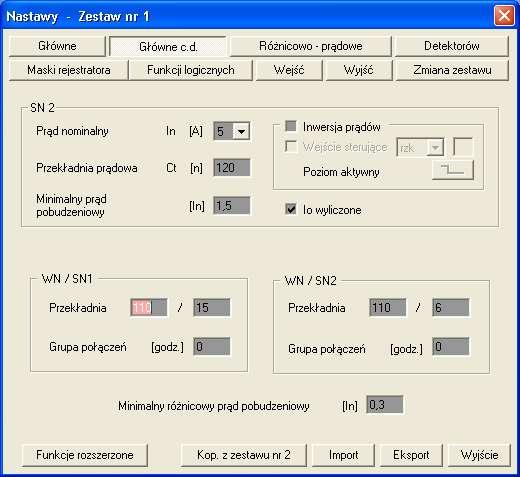

5 Rys. nr 2. Na rysunku nr 2 pokazane są nastawy główne c.d. na których pokazane są parametry przekładników strony SN 2, przekładnie główne transformatora wyrażone poprzez napięcia znamionowe danych stron z rozdzielczością do 0,1 kv, grupy połączeń transformatora oraz minimalny prąd pobudzeniowy wybiornika fazowego dla prądów różnicowych, który jest ustawiony na wartość nieco mniejszą od nastawy stopnia różnicowo-prądowego. Computers & Control Katowice Al. Korfantego 191, budynek E 5

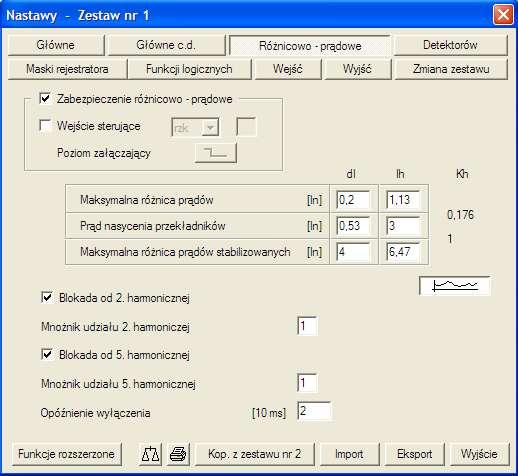

6 Rys. nr 3. Na rysunku nr 3 pokazane są nastawy stopnia różnicowo-prądowego. Parametry stopnia różnicowo-prądowego: współrzędne trzech punktów charakterystyki stabilizującej di/ih; (prąd nominalny In jest prądem znamionowym przekładnika prądowego po stronie WN) blokada od 2 harmonicznej: aktywny - ( blokuje stopień różnicowy od startu detektora 2 harmonicznej ) mnożnik udziału 2 harmonicznej (dodaje się do prądu hamującego): ustawiono razy 1 blokada od 5 harmonicznej: aktywny - ( blokuje stopień różnicowy od startu detektora 5 harmonicznej ) mnożnik udziału 5 harmonicznej (dodaje się do prądu hamującego): ustawiono razy 1 opóźnienie wyłączenia: ustawiono 20 ms po naciśnięciu klawisza z wykresem ukaże się wprowadzony wykres: Computers & Control Katowice Al. Korfantego 191, budynek E 6

7 Na rysunku nr 4 pokazane są nastawy detektorów drugiej i piątej harmonicznej. Parametry detektora 2 harmonicznej: poziom wyzwalania: ustawiono na 0,5 In ( In strony WN ) opóźnienie: ustawiono na 10 ms (czas krótszy od opóźnienia stopnia różnicowoprądowego) Parametry detektora 5 harmonicznej: poziom wyzwalania: ustawiono na 0,3 In ( In strony WN ) opóźnienie: ustawiono na 10 ms (czas krótszy od opóźnienia stopnia różnicowoprądowego) Computers & Control Katowice Al. Korfantego 191, budynek E 7

8 Rys. nr 5. Na rysunku nr 5 pokazane są sygnały dwustanowe wchodzące do rejestracji rejestratora zakłóceń. Rejestrator zakłóceń będzie pobudzany od funkcji wyjściowej WYŁĄCZENIE. Okienko funkcji logicznych będzie przedstawiać jedną funkcję: fxl 1 = NOT Błąd (fxl9) T = 0ms (sygnalizacja błędu zasilacza w urządzeniach typu ROLEC) Computers & Control Katowice Al. Korfantego 191, budynek E 8

9 Rys. nr 6. Na rysunku nr 6 pokazany jest spis wszystkich funkcji wejściowych. Zabezpieczenie różnicowo-prądowe, detektory 2 i 5 harmonicznej oraz praca z modułem dodatkowym zostały uaktywnione na stałe. - Wejście dwustanowe RZK2 (stan wysoki) steruje zerowaniem sygnalizacji ZTR 5 - Wejście dwustanowe RZK3 (stan wysoki) steruje załączeniem zabezpieczenia (przekaźniki aktywne) - Wejście dwustanowe RZK4 (stan wysoki) steruje wyłączeniem transformatora ( bezwarunkowe WYŁĄCZENIE wszystkich wyłączników ) Computers & Control Katowice Al. Korfantego 191, budynek E 9

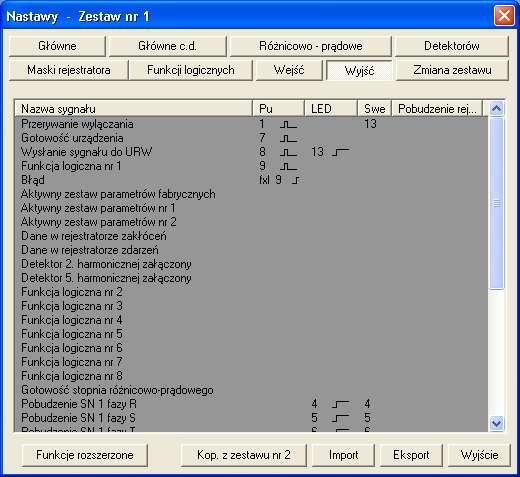

10 Rys. nr 7. Na rysunku nr 7 pokazano wykaz funkcji wyjściowych, które zostały użyte do konfiguracji przekaźników wyjściowych lub funkcji logicznych od fxl9 do fxl15. Pu1 użyty do przerywania wyłączania wyłączników Pu7 użyty do sygnalizacji stykowej gotowości ZTR 5 Pu8 użyty do wysłania sygnału URW Pu9 użyty do sygnalizacji Błędu i awarii zasilacza na stykach normalnie zwartych fxl9 użyty do zapętlenia sygnału Błąd poprzez funkcję logiczną fxl1 Computers & Control Katowice Al. Korfantego 191, budynek E 10

11 Rys. nr 8. Na rysunku nr 8 pokazano wykaz założonych zwór na przekaźniki wyjściowe od Pu1 do Pu18. Pierwszy mostek zwiera przekaźniki: Pu1 Pu2 Pu3 Pu4 Pu5 Pu6. W nastawach głównych jest sterowany przekaźnik Pu1 funkcją wyjściową Przerywanie wyłączania. Dzięki mostkowi ten sygnał został powielony na 6 przekaźników wyjściowych sterujących osobnymi obwodami przerywania sygnału wyłączania wyłącznika. Computers & Control Katowice Al. Korfantego 191, budynek E 11

12 Rys. nr 9. Na rysunku nr 9 pokazano wykaz funkcji wyjściowych, które zostały użyte do konfiguracji LED-ów sygnalizacyjnych. Wszystkie zastosowane sygnalizacje ustawiono na statyczne, co oznacza, że pojawienie się danego sygnału zatrzaskuje sygnalizację LED-a aż do ręcznego skasowania albo z pulpitu lokalnego albo zdalnie albo od wejścia dwustanowego. - Na pozycjach 1 9 zobrazowano pobudzenie wybiornika fazowego dla wszystkich prądów fazowych. - Na pozycjach zobrazowano pobudzenia detektorów oraz stopnia różnicowego. - Na pozycji 13 zobrazowano nadanie sygnału do układu URW. - Na pozycji 14 zobrazowano potwierdzenie przyjęcia zewnętrznego żądania wyłączenia transformatora. - Na pozycji 15 zobrazowano wygenerowanie sygnału WYŁĄCZENIE transformatora Computers & Control Katowice Al. Korfantego 191, budynek E 12

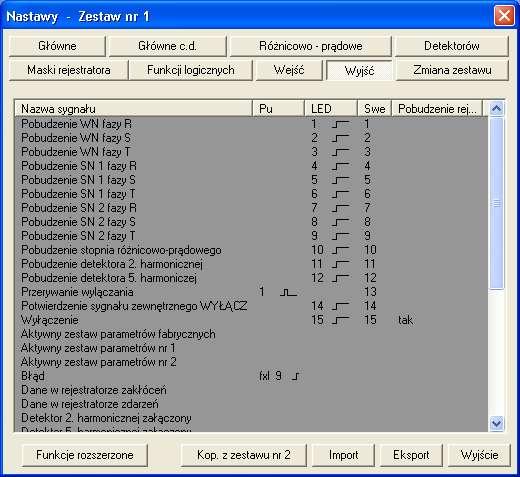

13 Rys. nr 10. Na rysunku nr 10 pokazano wykaz funkcji wyjściowych, które zostały użyte do konfiguracji sygnałów wewnętrznych. Sygnały wewnętrzne mają zawsze charakter dynamiczny i akurat w tym przypadku wszystkie wchodzą do rejestratora zakłóceń. Funkcja wyjściowa WYŁĄCZENIE dodatkowo pobudza rejestrator. Zestaw sygnałów wewnętrznych jest prawie identyczny co do sygnalizacji poprzez LED-y z wyjątkiem sygnału 13 przerywanie wyłączania. Computers & Control Katowice Al. Korfantego 191, budynek E 13
