1 SZYBKI WIELOUSŁUGOWY MODUŁ TESTOWY Narzędzie do wykonywania testów terenowych idealne do wdrażania, weryfikacji oraz rozwiązywania problemów z siecią, aż do 100G KLUCZOWE CECHY I KORZYŚCI Kompaktowe rozwiązanie do wykonywania testów sieci wielousługowych w terenie, od 10M do 100G Wykonuje testy OTN oraz technologii Ethernet i SONET/SDH FLEX - całkowicie skalowalne rozwiązanie: włącz każdą opcję oprogramowania której potrzebujesz niezależnie od czasu i miejsca bez wymiany podzespołów bądź zwrotu urządzenia do dostawcy Niespotykana prostota testowania: urządzenie pozwala wykonywać testy intuicyjnie - wystarczy tylko podstawowa wiedza z zakresu pomiaru sieci KOMPATYBILNY Z PLATFORMAMI Moduł jest w pełni kompatybilny z serią urządzeń FTB oraz aplikacją EXFO Connect: wyposażony został w menadżer aktualizacji oprogramowania, a także w zautomatyzowane narzędzia do zarządzania danymi dostępne w oparciu o chmurę Testy bitowej stopu błędów (BERT) dla ONT, SONET/SDH i Ethernet z wynikami PASS/FAIL otrzymywanymi w czasie rzeczywistym, przyciskami do szybkiej reakcji, przejrzystymi wynikami oraz różnymi powiadomieniami Stuprocentowe wykonywanie testów przepustowości w warstwie IP, aż do 100G; RFC 2544 i Y.1564 aktywacja usług Ethernet z pełną statystyką, przechwytywanie pakietów, filtrowanie ruchu, ping i traceroute Mieści się w cztero lub ośmio-slotowych platformach FTB-500 Doposażony o zintegrowane narzędzia optyczne, możliwość pracy na baterii, zdalny dostęp, opcję GPS, a także o raporty z przeprowadzonych testów Platformy FTB-500

2 WYZWANIA ROZWOJU SIECI WYSOKICH PRZEPUSTOWOŚCI Utrzymanie wielousługowych SLA Zarządzanie CAPEX Zarządzanie OPEX Zwinne i inteligentne transportowe sieci optyczne pozwoliły zarządzać usługami dynamicznymi, z dowolnego miejsca i w dowolnym czasie. W tym nowym modelu, dostawcy usług i operatorzy sieci mogą obsługiwać zarówno usługi starej jak i nowej generacji, wszystko po to, aby zwiększyć swoje dochody. Niemniej jednak, wyzwaniem jest włączenie i utrzymanie tych usług zgodnie z parametrami opisanymi w SLA. Pomimo zawrotnego tępa wzrostu transmisji danych, wzrost dochodów jest jedynie jego ułamkiem, za to znacznie szybciej rosną koszty. W rezultacie, dostawcy usług intensyfikują wymagania dotyczące zwrotu z inwestycji (ROI), poprzez stawianie wymagań nowo realizowanym transmisją i wdrożeniom sprzętu testowego, które prowadzą do obniżenie kosztów inwestycyjnych (CAPEX) i osiągnięcia wyższych oszczędności w całym cyklu życia urządzenia. Dodatkowo w odniesieniu do zapotrzebowania na pasmo, strategie świadczenia usług 40G/100G muszą również być poddawane radykalnej redukcji kosztów operacyjnych (OPEX), w tym zmniejszenie ilości powtórnych testów oraz interwencji techników w terenie. W związku z tym, bardzo ważne jest, aby rozwiązania do wykonywania testów wielousługowych dobierać właściwie tzn. tak aby pozwoliły na skalowalność sieci, zmniejszenie czasu potrzebnego do obsługi oraz zapewniały wzrost wydajności sieci. GOTOWY DO PRACY W TERENIE Wychodząc naprzeciw wyzwaniom wielousługowych testów terenowych dnia dzisiejszego oraz trudnymi do przewidzenia wymaganiami skalowalności, moduł FTB-88100NGE Power Blazer wspiera wszystkie możliwe przepustowości, aż do 100G, jak również szeroki zakres technologii, włączając w to starsze technologie takie jak TDM oraz nowe usługi oparte na sieci pakietowej. Ta innowacja EXFO wyznacza nowy standard odniesienia: od 10M do 100G Ethernet, OTU-1 do OTU4 (włączając w to prędkości standardowe i podkręcone), OC-3/STM-1 do OC-768/STM- 256 wszystko w jednym małym, potężnym module. Osadzony w platformie EXFO FTB-500, która oferuje zintegrowane narzędzia do testowania optycznego, FTB-88100NGE eliminuje potrzebę posiadania wielu urządzeń pomiarowych, dostarczając pomiary wielousługowe, aż do 100G, w kompaktowym, gotowym do testów terenowych rozwiązaniu, zoptymalizowanym pod wdrożenia i rozwiązywanie problemów 100G.

3 INNOWACJA WE WDRAŻANIU USŁUG O WYSOKICH PRZEPUSTOWOŚCIACH Moduł FTB-88100NGE Power Blazer przedstawia innowacyjny współczynnik oszczędności CAPEX i OPEX FLEX. Rozwiązanie FLEX korzysta z elastycznej architektury EXFO, po to aby umożliwić wykonywanie testów od 10M do 100G, w dowolnym miejscu, w dowolnym czasie, z prostą obsługą wybierz i kliknij, aby aktywować odpowiednią opcje oprogramowania. Elastyczność ta gwarantuje efektywne kosztowo, przyszłościowe rozwiązanie oraz zapewnia natychmiastowy dostęp do możliwości testowych i szybkiego provisioningu usług, unikając przy tym zbędnych kosztów związanych z odsyłaniem urządzenia do dostawcy. W dodatku, od chwili kiedy moduł FTB-88100NGE został osadzony w platformie FTB-500, udostępnia dodatkowe możliwości urządzeń z serii FTB włączając w to zautomatyzowane narzędzia do zarządzania danymi w chmurze, jak również oprogramowanie EXFO do zarządzania aktualizacjami (Update Manager) umożliwiając usprawnienie operacji testowych, od rozbudowy do konserwacji. PROSTY I POTĘŻNY JEDNOCZEŚNIE Niezależnie od faktu, że technologie o wysokich przepustowościach i sieci następnej generacji stają się coraz to bardziej złożone, moduł FTB NGE Power Blazer spełnia wszystkie potrzeby testów terenowych, aż do 100 Gbit/s, nie odchodząc przy tym od prostoty użytkowania. Dzięki zastosowaniu bardzo intuicyjnego graficznego interfejs użytkownika (GUI), uproszczonych procedur oraz predefiniowanych konfiguracji, obsługa modułu nie wymaga żadnych dodatkowych szkoleń dla nowych użytkowników. Ponadto, moduł posiada niezrównane możliwości łączności Wi-Fi, Bluetooth, Gigabit Ethernet oraz USB, platforma FTB-500 z systemem Windows jest dostępna w każdym środowisku o każdej porze, zmniejszając liczbę powtórnych interwencji techników drugiej linii w odległe miejsca. Co więcej, platforma FTB-500 pozwala na modyfikacje rozwiązań testowych. Połącz moduł FTB-88100NGE Power Blazer z jakimkolwiek modułem optycznym EXFO do charakteryzacji włókien optycznych i kwalifikacji OSNR, włącz je równocześnie, a przyśpieszysz wykonywanie testów i skrócisz czas użytkowania.

4 UPROSZCZONE TESTY BER Z urządzeniem FTB-88100NGE Power Blazer możesz wstępnie skonfigurować parametry testowe OTN (od OTU1 do OTU4 w tym przepustowości standardowe lub zwiększone), Ethernet (od 10M do 100G), SONET/SDH (od OC-3/STM-1 do OC-768/STM-256), bitową stopę błędów (BER) przed wyjazdem do miejsca przeprowadzania testów, a następnie załadować je z menu Ulubione za pomocą jednego kliknięcia. To pozwala na proste testowanie BER nawet sieci 40G/100G bez popełnienia błędów w konfiguracjami pomiędzy dwoma odległymi miejscami. Ponadto wstępnie skonfigurowane Ulubione mogą być kopiowane z jednej platformy na drugą gdzie można załadować je przez port USB platformy lub nawet wysyłane do techników w terenie za pośrednictwem poczty . Po rozpoczęciu testów BER FTB-88100NGE zapewnia przejrzyste wyniki, różne powiadomienia oraz status Pass/Fail poprzez tekst lub ikony w czasie rzeczywistym. Po kliknięciu na wskaźnik Pass/Fail maksymalizuje się on do pełnego ekranu zapewniając natychmiastowe, łatwo zrozumiałe powiadomienie niezależnie od tego gdzie znajduję się urządzenie. OCENA WYDAJNOŚCI ETHERNET FTB-88100NGE oferuje zautomatyzowane zestawy testów RFC 2544 dla interfejsów 10/100/1000M, GigE, 10GigE LAN/WAN, Ethernet 40G i 100G dla wszystkich rozmiarów ramek i pełnej przepustowości linii, dostarczając powtarzalnych wyników oraz bezbłędnej certyfikacji obwodów przy 100% obciążeniu. Testy RFC 2544 zostały uzupełnione o pięć trybów Smart Loopback. Jeżeli potrzebujesz precyzyjnych pomiarów ruchu, mierzonych w pętli od warstwy transportowej (TCP/UDP), lub też jako przezroczysta pętla (Transpartent Loopback). FTB-88100NGE potrafi dostosować się do każdego rodzaju wymaganej pętli, gdzie ruch powrotny z jednostki zdalnej do jednostki lokalnej zachodzi poprzez zmianę nagłówków pakietów, aż do warstwy 4 modelu OSI. FTB-88100NGE dostarcza szczegółowe raporty z testów throughput, utraty ramek, back-to-back oraz pomiarów opóźnienia, jak również przejrzyste histogramy do oceny wydajności sieci Ethernet, które mogą posłużyć jako parzyste wartości odniesienia określonych parametrów SLA.

5 ETHERSAM: AKTYWACJA USŁUGI ETHERNET ITU-T Y.1564 Większość obecnie uruchamianych usług to usługi Ethernet o przepustowościach 10G lub niższych, nowy standard ITU-T Y.1564 odnosi się do rosnącego zapotrzebowania na uruchamianie i rozwiązywanie problemów z usługami Carrier Ethernet. Metodologia ITU-T Y.1564 wspierana w module FTB-88100NGE zapewnia liczne, w tym zatwierdzanie kluczowych kryteriów SLA, takich jak jitter pakietów i pomiary QoS, a także krótszy czas usług. Zestaw testowy EtherSAM, oparty na metodologii do aktywowania usług Ethernet zapewnia kompleksowe testy terenowe dla mobilnych sieci szkieletowych i usług komercyjnych. Może symulować wszystkie rodzaje usług, które będą działać w sieci i jednocześnie kwalifikować wszystkie kluczowe parametry SLA dla każdej z tych usług. Co więcej, EtherSAM zatwierdza mechanizmy QoS działające w sieci w celu priorytetyzacji różnych typów usług, dzięki temu lepiej możemy rozwiązać problemy, dokładniej zatwierdzać i szybciej wdrażać usługi. EtherSAM składa się z dwóch faz, pierwszą jest test konfiguracji usługi, drugą test wydajności usługi. Test Konfiguracji Usługi Test konfiguracji usług polega na sekwencyjnym testowaniu każdej usługi. Zatwierdzane jest to, czy usługa świadczona jest prawidłowo i czy wszystkie specyficzne parametry KPIs lub SLA są zgodne. Test Wydajności Usługi Po zatwierdzeniu konfiguracji każdej indywidualnej usługi przeprowadzany jest test działania, który zatwierdza działanie wszystkich usług jednocześnie. Dodatkowo metodologia testowa EtherSAM firmy EXFO jest jeszcze bardziej wszechstronna, ponieważ wykonuje kompletny test ITU-T Y.1564 z pomiarami dwukierunkowymi. Kluczowe parametry mierzone są niezależnie w każdym kierunku, zapewniając w ten sposób 100% skuteczności w aktywacji usług najwyższy poziom pewności testów. GENERACJA I MONITORING RUCHU ETHERNET Usługi danych przechodzą znaczący zwrot w kierunku obsługi mnogości aplikacji w tej samej sieci. Oferty wielousługowe, takie jak usługi Triple-Play napędzają potrzebę testowania jakości usług QoS w celu zapewnienia odpowiednich warunków i niezawodności każdej usługi oraz spełnienia założeń SLA. FTB NGE Power Blazer pozwala dostawcom usług równocześnie symulować i kwalifikować różne aplikacje poprzez wbudowaną aplikację generowania ruchu. Użytkownik ma możliwość konfiguracji do 16 strumieni z różnymi parametrami jakości Ethernet i IP takimi jak VLAN ID (802.1Q), VLAN Priority (802.1p), VLAN stacking (802.1ad Q-in-Q), ToS i DSCP. FTB-88100NGE oferuje również możliwość zdefiniowania jednej konfiguracji profilu i zastosowanie go do tak wielu strumieni jak jest to wymagane. Od teraz wystarczy zastosować niewielkie poprawki o ile będą potrzebne do stworzenia profilu, bez konieczności tworzenia całkowicie nowych profili konfiguracyjnych do każdego ze strumieni. Ponadto FTB-88100NGE jednocześnie mierzy przepustowość, opóźnienie, utratę ramek, jitter pakietów oraz kolejność wszystkich strumieni do szybkiej i dogłębnej kwalifikacji wszystkich kryteriów SLA. Wyniki mogą być wyświetlane w postaci tabeli, jak również w formie poglądowego wskaźnika analogowego w celu szybkiej i łatwej interpretacji wyników testowych.

6 UPROSZCZONE WSTRZYKIWANIE BŁĘDÓW FTB-88100NGE Power Blazer umożliwia wstrzykiwanie błędów i alarmów za pomocą pojedynczego kliknięcia z każdego okna, co pozwala na zapewnienie ciągłości obwodu przed uruchomieniem testu. Możliwość ta ma zastosowanie do testowania pojedynczych kanałów optycznych podczas adresowania interfejsów 10M do 100G oraz rozciąga się na cztery lub dziesięć kanałów optycznych 40G i 100G przy równoległym użyciu CFP. Ponadto funkcja ta może być zaprogramowana dla danego typu błędów, a nie tylko dla błędów bitowych, wstrzykiwany alarm może zostać wybrany per linia, a nie koniecznie na wszystkich liniach jednocześnie. CAŁKOWITA ZMIANAI I MONITORING NAGŁÓWKA FTB-88100NGE od EXFO zapewnia całkowitą zmianę i monitoring nagłówka sieci OTN i SONET/SDH dla zaawansowanych testów i rozwiązywania problemów. Ponadto możliwości kategoryzowania Funkcji w GUI, zmiana i monitoring nagłówka oddzielnie z domyślnej konfiguracji i wyników testów daje konsekwentne podejście modułu do uproszczonego testowania. Kategoria Funkcje oferuje różne możliwości testowania 40G/100G wymagane przez inżynierów drugiej linii do zaawansowanego rozwiązywania problemów w terenie eliminując potrzebę stosowania drugiego urządzenia w tych rzadko spotykanych sytuacjach.

7 POMIARY OPÓŹNIENIA FTB-88100NGE Power Blazer Obecnie dostawcy mają możliwość włączania sieci optycznych w przewagę konkurencyjną poprzez zagwarantowanie małych opóźnień transmisji ruchu dla wrażliwych na opóźnienia aplikacji w tym wideo, chmura obliczeniowa i handlowych aplikacji finansowych. Mając to na uwadze FTB-88100NGE Power Blazer umożliwia pomiary opóźnienia sieci OTN, SONET/SDH i Ethernet we wszystkich obsługiwanych interfejsach testowych od 10M do 100G, umożliwiając operatorom ugruntować swoją przewagę konkurencyjną podczas budowania optycznych sieci transportowych o małych opóźnieniach i gwarantować szybkość obsługi swoich klientów końcowych. Funkcja ta mierzy czas potrzebny na przejście bitów z nadajnika FTB-88100NGE do powrotu ich do odbiornika po przekroczeniu dalekiego końca sprzężenia zwrotnego, dostarczając kompletne wyniki pomiarów opóźnienia, w tym statystyki opóźnień min./max./średnia NARZĘDZIA SZYBKICH TESTÓW DIAGNOSTYCZNYCH Kontrola lasera i pomiary mocy dla długości fali Weryfikacja poziomu mocy może wydawać się oczywista, ale jest ważnym krokiem często pomijanym ze względu na brak sprzętu badawczego. Z możliwościami wbudowanego miernika mocy FTB-88100NGE można dokładnie sprawdzić wnikanie w kanał i poziom wyjściowy bez ryzyka uszkodzenia drogich 40G/100G obwodów. Pomiary offsetu i częstotliwości w linii Oprócz optycznych pomiarów mocy, rozsądnie jest sprawdzić dokładność weryfikacji częstotliwości stanu sieci przed testowaniem BER podczas uruchamiania sieci 40G/100G. FTB-88100NGE Power Balzer oferuje możliwości testowania i weryfikacji offsetu częstotliwości i częstotliwości w linii czy zegar odzyskiwania NE działa poprawnie.

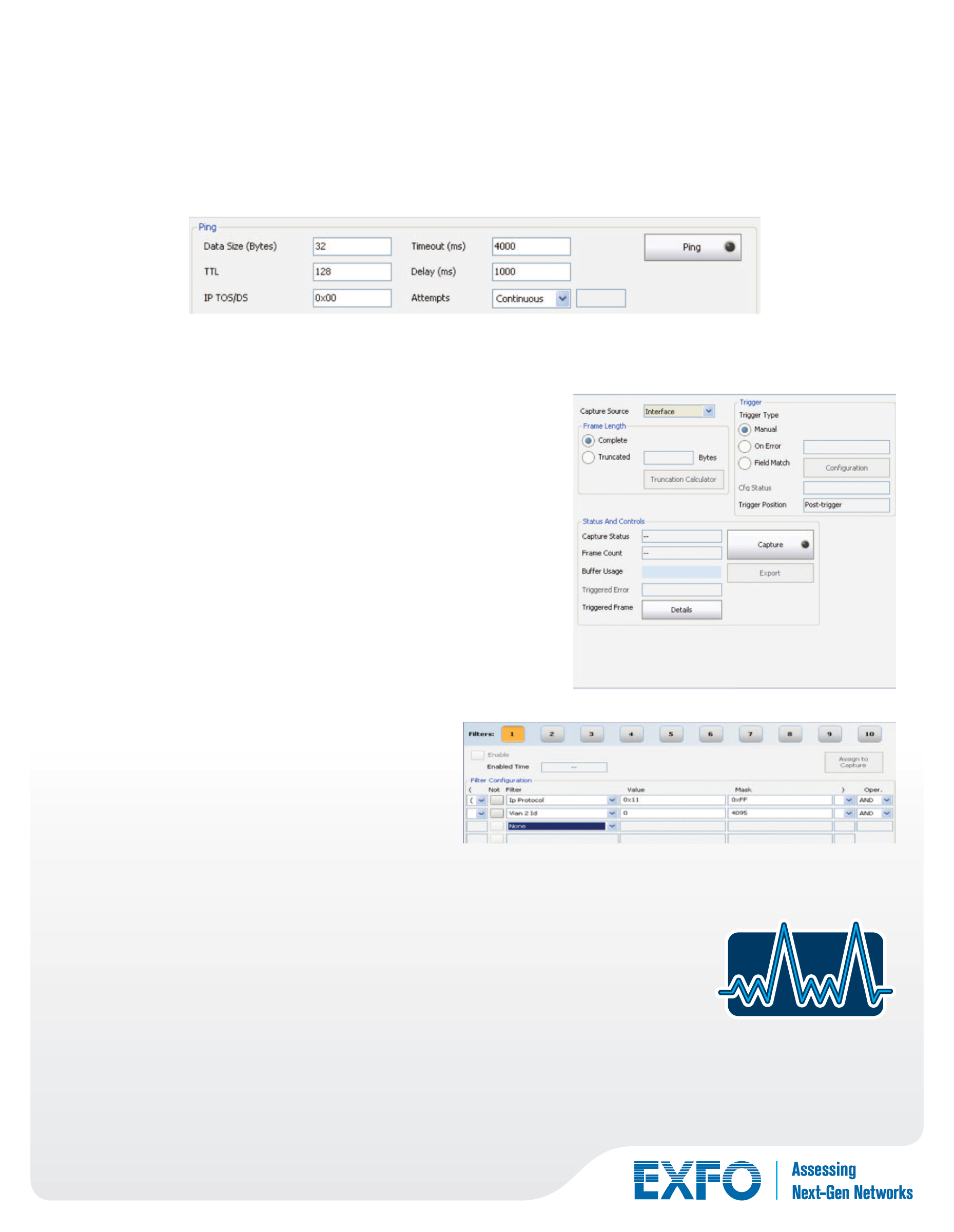

8 Narzędzia łączności IP W ramach narzędzi łączności IP, narzędzie ping służy do sprawdzenia, czy użytkownik może osiągnąć określony adres w obrębie podsieci lub poza nią. Narzędzie traceroute to zmodyfikowana wersja narzędzia ping i jest używana do określenia trasy lub liczby skoków, które są wymagane do osiągnięcia docelowego hosta. Te podstawowe narzędzia obsługiwane w FTB-88100NGE Power Blazer są niezbędne przy testowaniu sieci 40G/100G opartych na routerach. Wyniki tych testów mogą wskazać krytyczne problemy w konfiguracji sieci. ZAAWANSOWANE NARZĘDZIA DO ROZWIĄZYWANIA PROBLEMÓW Przechwytywanie Przechwytywanie mocy w FTB-88100NGE od EXFO wykracza poza podstawowe możliwości. Moduł dodaje dodatkowe cechy i funkcje na rzecz zwiększenia efektywności cyklu testowego aby zapewnić większą wartość. Jego narzędzia do przechowywania pakietów i nagłówków oferują kompleksowe metody filtrowania, wyzwalania i obcinania ukierunkowane na poszczególne transmisje, aby szybko zidentyfikować problemy w laboratorium i w terenie. Zaawansowane filtrowanie ruchu W niektórych przypadkach, rozwiązywanie problemów koncentruje się tylko na przepływności. Możliwości zaawansowanego filtrowania ruchu w FTB-88100NGE pozwalają ograniczyć ruch za pomocą maksymalnie czterech poziomów wyzwalania i operandów (and, or, not). Kompletny zestaw wyzwalania jest dostępny, jak np. pola MAC, IP i UDP/TCP, jak również pola VLAN, MPLS i PBB-TE CFP Health Check CFP Health Check modułu FTB-88100NGE daje możliwości testowania adresów dostawców usług wyzwań CFP-related w tym śledzenia informacji w celu wyeliminowania obaw klientów z wstawianiem, wydobyciem CFP, pomiarami w linii i testowaniem bitowej stopy błędów (BER), kondycjonowania sygnału, pomiarami zniekształceń i pełnym zarządzaniem danymi dostępu wejścia/wyjścia (MDIO) odczytu/zapisu. CFP Health Check

9 Kluczowe cechy 10M do 100G SONET/SDH Wskaźniki Mapowanie wysokiego rzędu Mapowanie niskiego rzędu Pomiar mocy Pomiar częstotliwości OC3/STM-1, OC-12/STM-4, OC-48/STM-16, OC-192/STM-64, OC-768/STM-256 STS-1/3c/12c/48c/192c/768c i AU-3/AU-4/AU-4-4c/16c/64c/256c VT1.5, TU-11/12/2/3 Optyczny pomiar mocy kanału z kolorowymi wskaźnikami Pomiar częstotliwości zegara wyświetlany w ppm i bit/s Offset częstotliwości Monitorowanie wydajności Kompensata przesyłanego sygnału zegara na wybranym interfejsie i monitorowanie wybranych obwodów odzyskiwania zegara na elementach sieci G.821, G.826, G.828, G.829, M.2100, M2101 Wskaźniki Generacja i analiza HO/AU i LO/TU korekty wskaźnika jak GR-253 i ITU-T G.707 Czas zakłócenia usług (SDT) Opóźnienie w sieci (RTD) Automatyczna ochrona przełączania (APD) Programowalne błędy/alarmy Tryb Through Blokowanie i zmiana Payloadu Optyczne sieci transportowe OTN Mierzy czas podczas którego istnieje zakłócenie usług ze względu na przejście z sieci kanałów aktywnych do kanałów zapasowych Mierzy czas potrzebny na przejście sygnału z nadajnika FTB-88100NGE do odbiornika i z powrotem po przekroczeniu dalekiego końca sprzężenia zwrotnego Możliwość monitorowania i ustawiania wiadomości automatycznej ochrony przełączania (K1/K2 nagłówka SONET/SDH) Możliwość wstrzykiwania błędów/alarmów w następujących trybach; ręczny, ciągła przepustowość, obciążenie, obciążenie ciągłe i okresowe Możliwość wykonywania trybu Through wtrąceniowego i przejrzystego analizy każdego sygnału SONET/SDH Możliwość wypowiedzenia i analizowania konkretnego elementu ścieżki i zastąpienie go wzorcem PRBS po stronie Tx Wskaźniki Pomiar mocy Pomiar częstotliwości Offset częstotliwości Alarmy i błędy Korekcja błędów (FEC) Czas zakłócenia usług (SDT) Opóźnienie w sieci (RTD) ODU0 ODUflex Multipleksowanie ODU Mapowanie klienta Tryb Through OTU1 (2.7Gbit/s), OTU2 (10.7Gbit/s), OTU1e ( Gbit/s), OTU2e ( Gbit/s), OTU1f ( Gbit/s), OTU2f ( Gbit/s), OTU3 (43Gbit/s), OTU3e1 (44.57Gbit/s), OTU3e2 (44.58Gbit/s), OTU4 (111.82Gbit/s) Optyczny pomiar mocy kanału z kolorowymi wskaźnikami Pomiar częstotliwości zegara wyświetlany w ppm i bit/s Kompensata przesyłanego sygnału zegara na wybranym interfejsie i monitorowanie wybranych obwodów odzyskiwania zegara na elementach sieci Generacja i analiza błędów i alarmów OTL, OTU, ODU i OPU Generacja i analiza FEC poprawnych i niepoprawnych błędów Mierzy czas podczas którego istnieje zakłócenie usług ze względu na przejście z sieci kanałów aktywnych do kanałów zapasowych Mierzy czas potrzebny na przejście sygnału z nadajnika FTB-88100NGE do odbiornika i z powrotem po przekroczeniu dalekiego końca sprzężenia zwrotnego ODU0 (1.25Gbit/s) kontener z Gigabit Ethernet, mapowanie sygnału klienta SONET/SDH oraz wzorca PRBS ODUflex z mapowaniem klienta sygnału Ethernet i wzorca PRBS ODU1, ODU2, ODU3 jedno i wielostopniowe multipleksowanie w dół ODU0 Mapowanie klienta SONET/SDH i Ethernet do payloadu OPU Możliwość wykonywania trybu Through wtrąceniowego i przejrzystego analizy każdego sygnału OTN

10 Kluczowe cechy 10M do 100G (ciąg dalszy) Ethernet Wskaźniki 10/100/1000M Base-T (optyczny) GigE, 10 GigE LAN/WAN, 40 GigE i 100 GigE Pomiary mocy Pomiary częstotliwości EtherSAM (Y.1564) RFC 2544 Pętla Smart BERT Czas zakłócenia usług SDT Optyczny pomiar mocy kanału z kolorowymi wskaźnikami Pomiar częstotliwości zegara wyświetlany w ppm i Hz Test konfiguracji usługi, w tym test ramp i burst, jak również testy wydajności usług według ITU-T Y.1564 do 10G, testy mogą być wykonywane w trybie Loopback lub Dual Test Set dla wyników dwukierunkowych Pomiary Throughput, powrotu, utraty ramek i opóźnień zawarty w RFC 2544: rozmiar ramki, zdefiniowany RFC lub konfiguracja użytkownika Ruch powrotny do jednostki lokalnej z swappingiem pakietów nagłówka do 4 warstwy modelu OSI Nieramkowy, ramkowy warstwa 1 i ramkowa warstwa 2 z lub bez VLAN Q-in-Q Tryb Traffic z defektami lub bez do 10G; statystyki czasowe obejmują najkrótszy, najdłuższy, ostatni, średni, całkowity czas oraz licznik VLAN Statystyka kontroli przepływu Zaawansowana auto-negocjacja Generowanie ruchu Filtrowanie ruchu Statystyki Ethernet Możliwość do generowania jednego strumienia z maksymalnie trzech warstw VLAN (włączając IEEE 802.1ad oznaczony VLAN Q-in-Q) Czas przerwy, ostatni czas przerwy, max. czas przerwy, min. czas przerwy, wstrzymane ramki, utracone ramki, ramki Tx i Rx Możliwość auto-negocjacji stawki, duplex i możliwość kontroli przepływu z innym portem Ethernet, konfigurowanie parametrów autonegocjacji możliwość wyświetlania partnerskich linków i wstrzykiwania błędów: offline, awaria łącza, błąd auto-negocjacji Transmisja i analiza 16 strumieni do 100G; konfiguracja parametrów, rozmiar pakietów, tryb transmisji, adres źródłowy/docelowy MAC, VLAN ID, priorytet VLAN, adres źródłowy/docelowy IP, pole ToS, pole DSCP, TTL, port i payload źródła/przeznaczenia UDP Przychodząca analiza ruchu i statystyki zgodne z określonymi wartościami do 10 konfigurowalnych filtrów, filtry mogą być skonfigurowane dla adresu źródłowego/docelowego MAC, VLAN ID, priorytet VLAN, adres źródłowy/docelowy IP, pole ToS, pola DSCP, port źródłowy/docelowy TCP i port źródłowy/docelowy UDP, filtrowanie VLAN można zastosować w którejkolwiek warstwie VLAN Multicast, Broadcast, Unicast, N-Unicast, Przerwana ramka, rozkład rozmiaru ramki, przepustowość, utracone ramki, wskaźnik ramki, zewnętrzna sekwencja ramki i wewnętrzna sekwencja ramki Statystyki pakietów jittera Statystyki zmiennego opóźnienia (ms): min., max., ostatni, średni, szacunkowy pomiar jittera (RFC 3393) PBB-TE MPLS IPv6 Zaawansowanie filtrowanie Przechwytywanie danych Skanowanie ruchu Tryb Dual Test Set Narzędzia IP Generacja i analiza strumieni danych ruchu PBB-TE z prędkością do 10G, zawiera konfigurację B-MAC (źródło i przeznaczenie), B-VLAN i I-tag (802.1ah) oraz filtrowanie ruchu przez każdy z tych obszarów Generacja i analiza strumieni do 10G z maksymalnie dwóch warstw etykiet MPLS oraz filtrowanie ruchu odbieranego przez etykiety MPLS lub CoS Możliwość wykonywania BERT, RFC 2544, generowanie i analiza ruchu, jak również inteligentne testy Loopback z prędkością do 10G dla IPv6; ping, traceroute, auto-konfiguracja Możliwość zwiększenia filtrów do czterech pól każdy, które mogą być połączone z operacjami AND/OR/NOT, maska jest również dla każdej wartości pola, aby umożliwić dla symboli wieloznacznych; pełne statystyki zebrane są dla każdego zdefiniowanego filtra Przechwytywanie danych Full-line-rate i dekodowanie z prędkością do 100G, konfiguracja szczegółowych filtrów przechwytywania i wyzwalania, a także przechwytywanie parametrów obcinania Skanowanie ruchu przychodzącego w czasie rzeczywistym i auto-odkrywanie wszystkich priorytetów VLAN/LAN i przepływności MPLS ID/CoS: statystyka dla każdego przepływu, w tym ilość ramek i przepustowość End-to-end, dwukierunkowe testowanie wydajności wymagane przez wiodące normy normalizacyjne: zdalna jednostka FTB-88100NGE sterowana poprzez sieci badaną sieć LAN Funkcje ping i traceroute Opóźnienie jednokierunkowe Pomiar jednokierunkowego opóźnienia ramki z prędkością do 10G w ramach EtherSAM (Y.1564) i RFC 2544 Sterowanie i monitorowanie sygnału etykiet Klient DHCP Konfiguracja i monitorowanie trasy J0 i J1 oraz paylaoadu sygnału etykiety C2 (WAN) dla 10G Ethernetu Podłączenie do serwera DHCP, w celu uzyskania adresu IP i paski podsieci, aby połączyć się z siecią

11 Kluczowe cechy 10M do 100G (ciąg dalszy) Warstwa Fizyczna Błędy 40G/100G Mapowanie linii logicznej/pcs Zniekształcenia Per-lane BER MDIO Przetwarzanie sygnałów Generacja i monitoring błędów 100G/40G CAUI/XLAUI i PCS Użytkowe mapowanie i monitoring linii logicznej/ PCS Pomiary i generacja zniekształceń w linii Wzorzec Per-lane PRBS; zazwyczaj używane do identyfikacji przesłuchów w kwestii kiedy patrzymy bezpośrednio na diagram Pełne MDIO dostęp do odczytu i zapisu Możliwość wyrównania i wzmocnienia preemfazy INFORMACJE O ZAMÓWIENIU Model FTB-88100NGE-FLEX Szybki wielousługowy moduł testowy Opcje przepustowości Ethernetu 40GE = Optyczny Ethernet o przepustowości 41,25Gbit/s 100GE = Optyczny Ethernet o przepustowości 103,125Gbit/s Opcje przepustowości OTN OTU3 = Optyczny OTN o przepustowości 43,018Gbit/s OTU3e1-e2 = Optyczny OTN o przepustowościach 44,57Gbit/s i 44,58Gbit/s a Przykład: FTB-88100NGE-FLEX-SONET-SDH-100GE-OTU3-EoOTN-ODUMUX Opcje Ethernetowe 00 = Bez opcji Ethernet ADV-FILTERS = Zaawansowane filtorwanie a ETH-CAPTURE = Przechwytywanie pakietów przy pełnych prędkościach a Opcje OTN 00 = Bez opcji OTN EoOTN = Mapowanie Ethernet przez OTN b ODUMUX = Multipleksowanie pojedyncze i wielostrumieniowe ODU c ODU0 = Mapowanie ODU0 (1,25Gbit/s) d ODUflex = Funkcjonalność ODUflex d OTN-INTR-THRU = Tryb Through intrusive OTN e Opcje mapowania SONET/SDH c SONET = Mapowanie SONET SDH = Mapowanie SDH SONET-SDH = Oprogramowanie SONET i SDH Uwagi: a. Wymagane umożliwienie przepustowości Ethernet b. Wymagane umożliwienie przepustowości 40GE i OTU3 c. Wymagane umożliwienie przepustowości OTU3 d. Wymagane umożliwienie opcji przepustowości ODUMUX OTN e. Wymagane umożliwienie przepustowości OTN Tłumaczenie na bazie specyfikacji nr SPFTB88100NGELITE.1AN
