FTB-880 NetBlazer Tester Wielousługowy WSZECHSTRONNE, DOKŁADNE I SZYBKIE TESTY WIELOUSŁUGOWE

Transkrypt

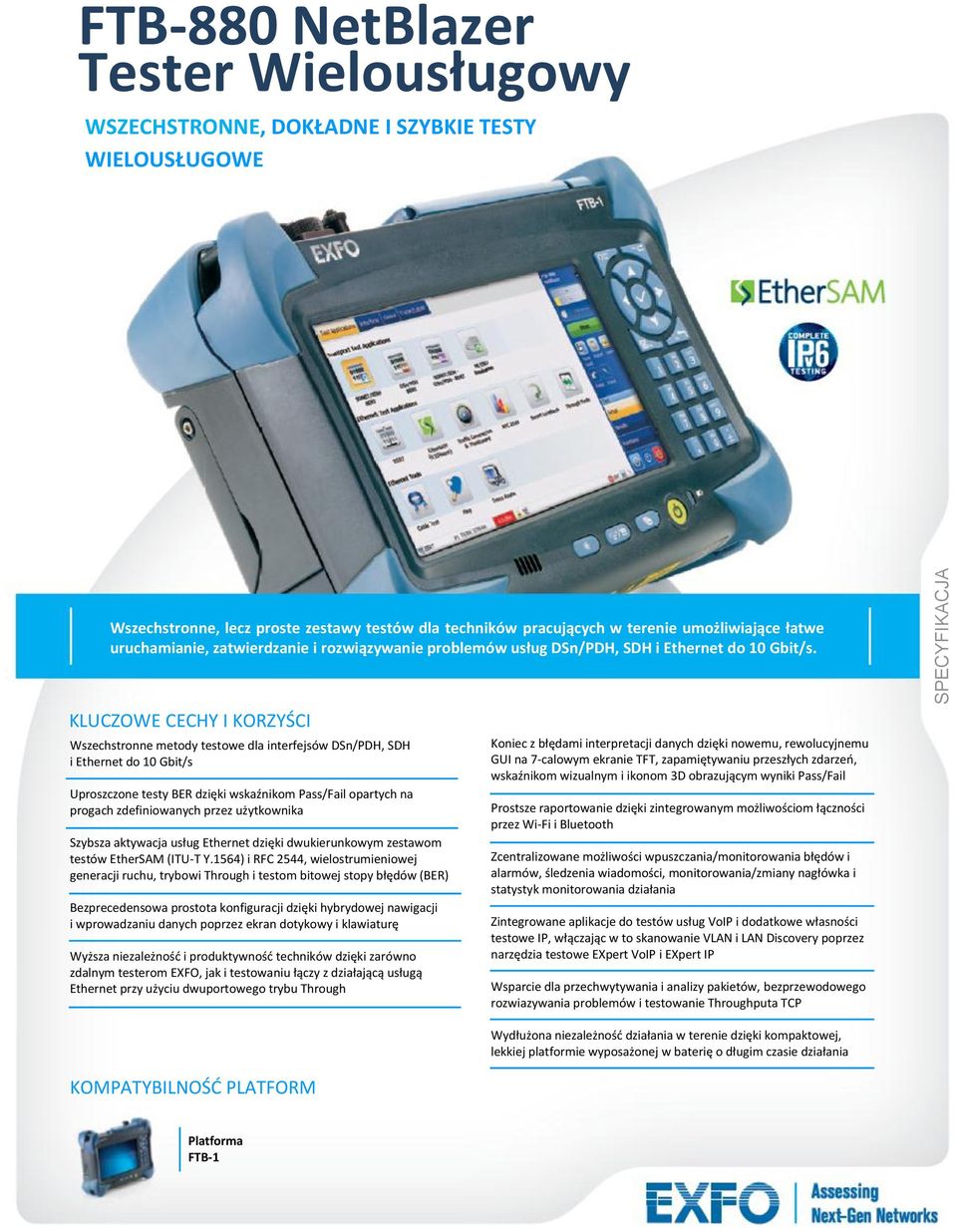

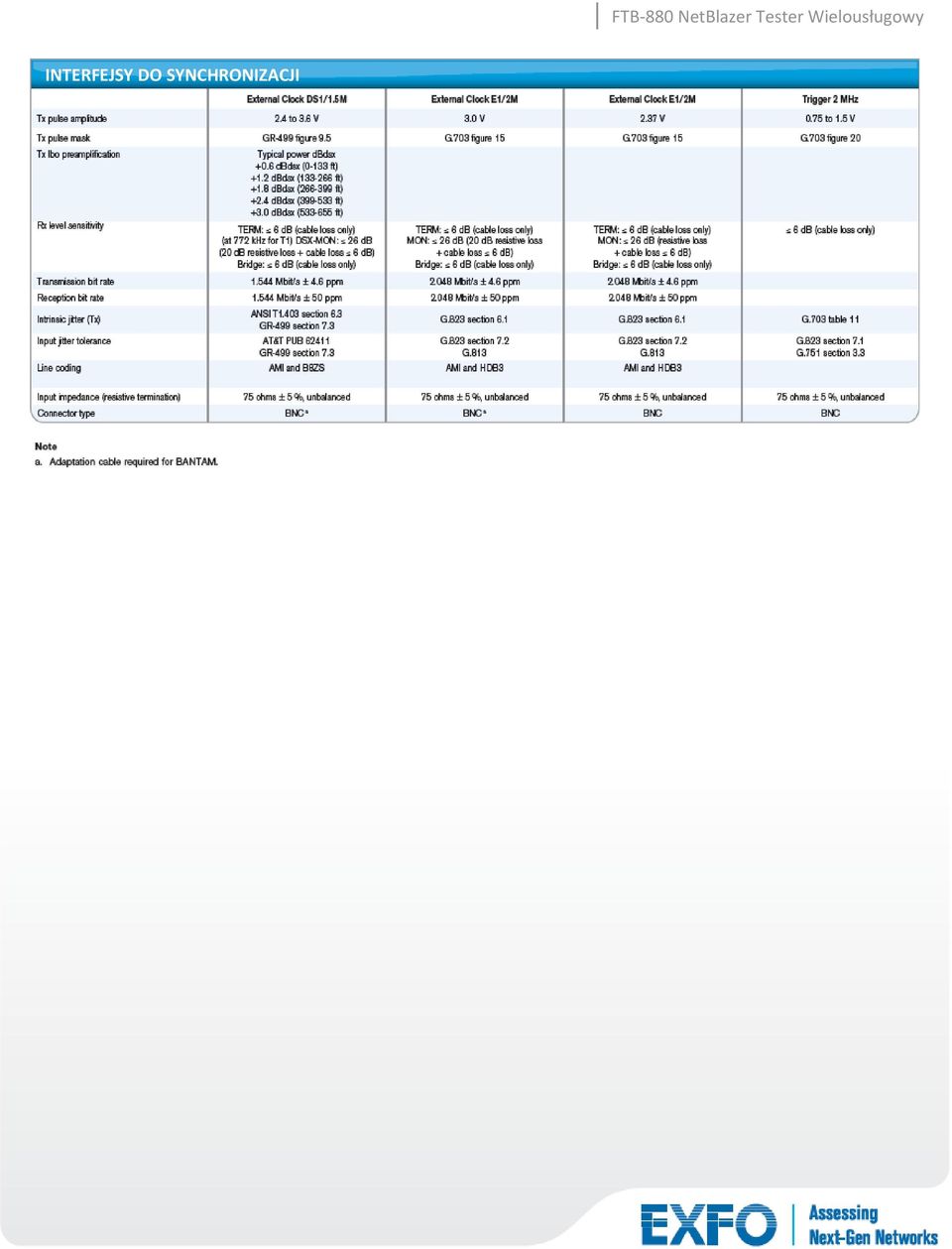

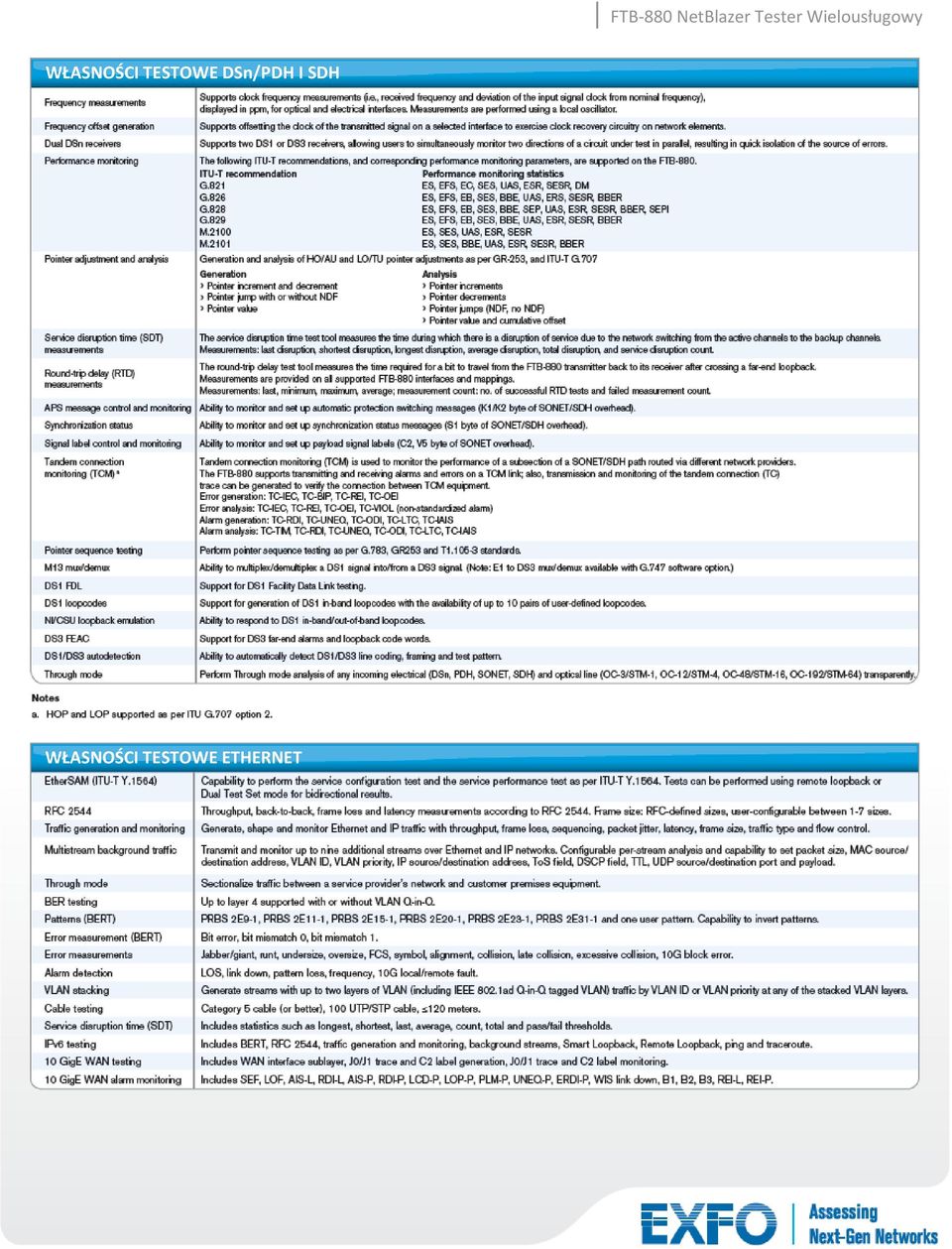

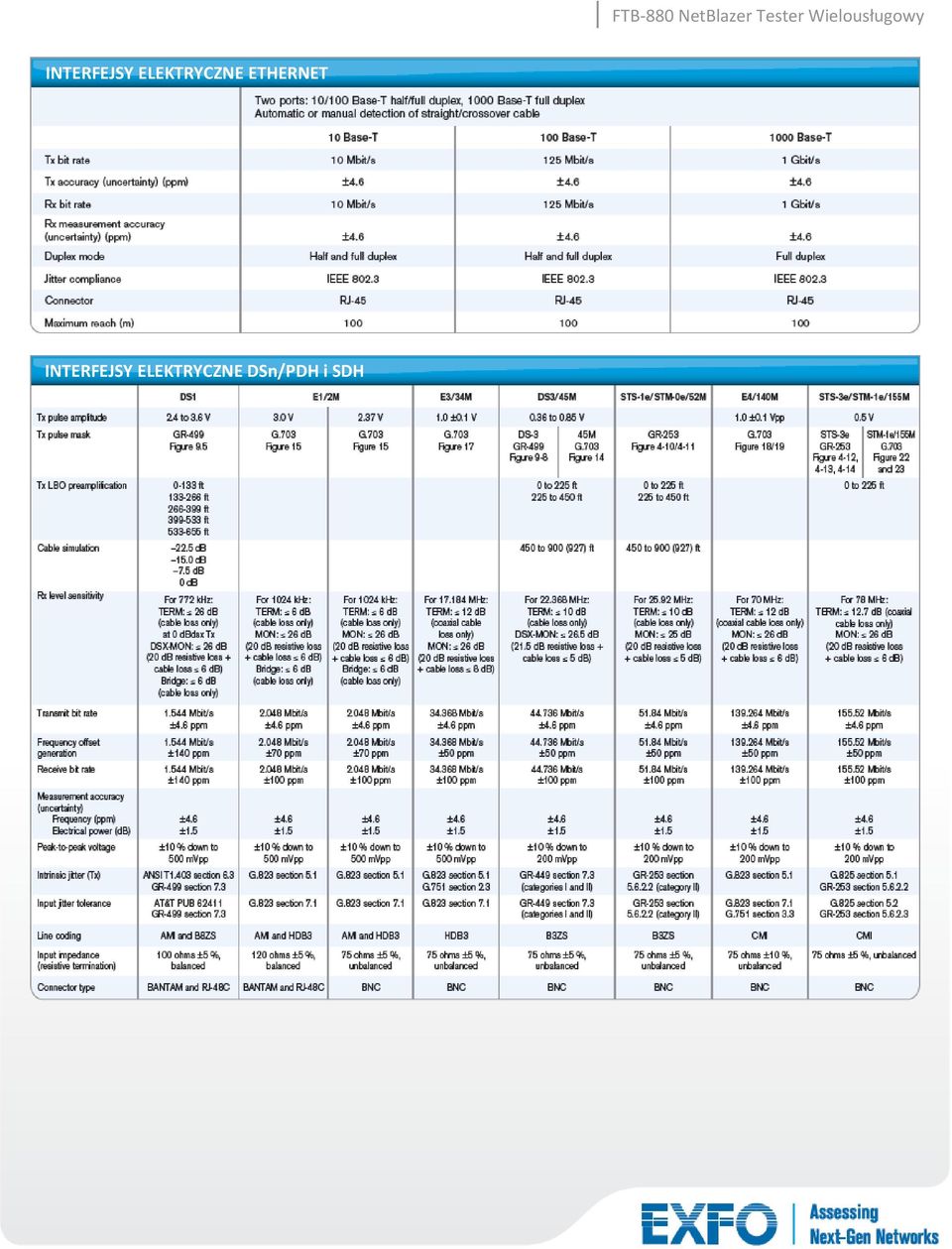

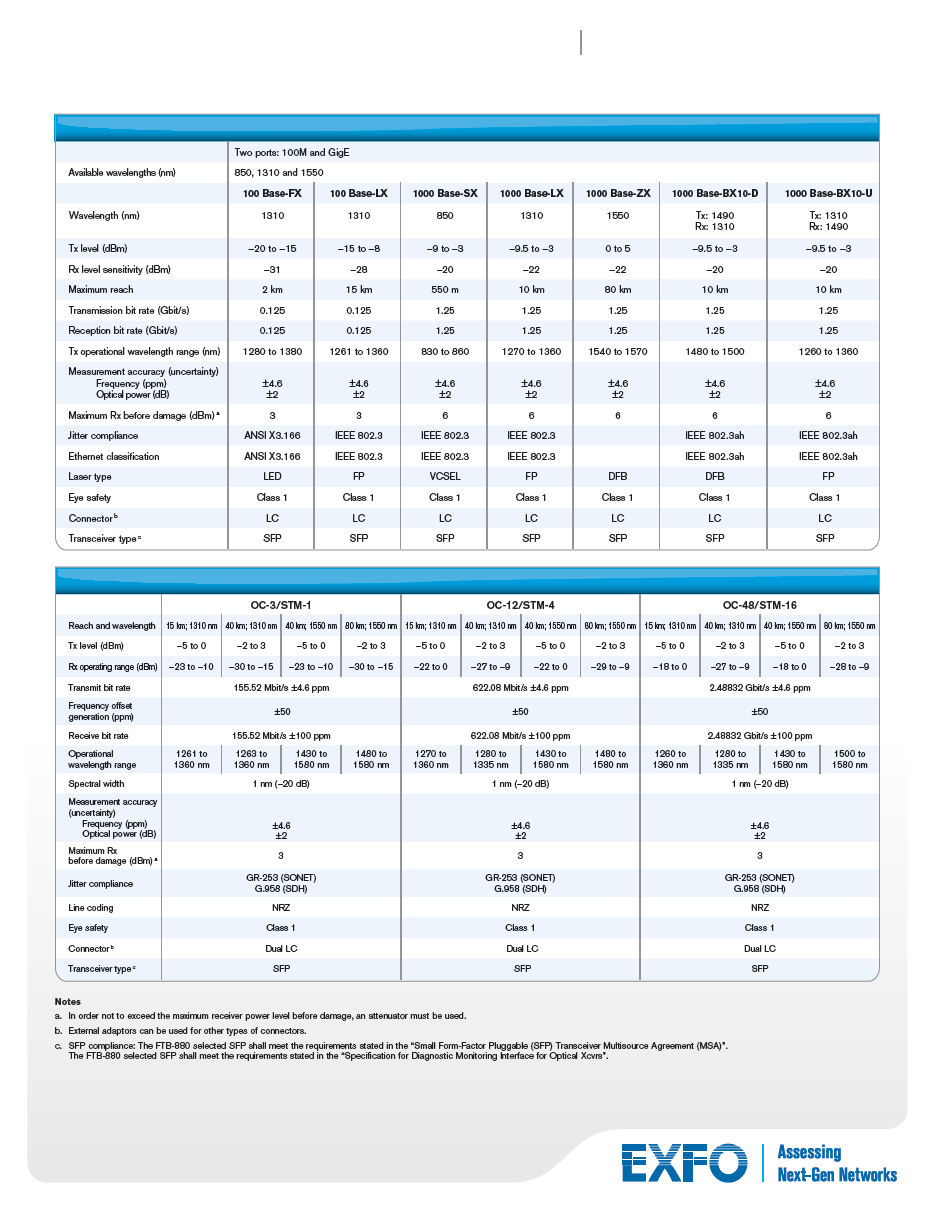

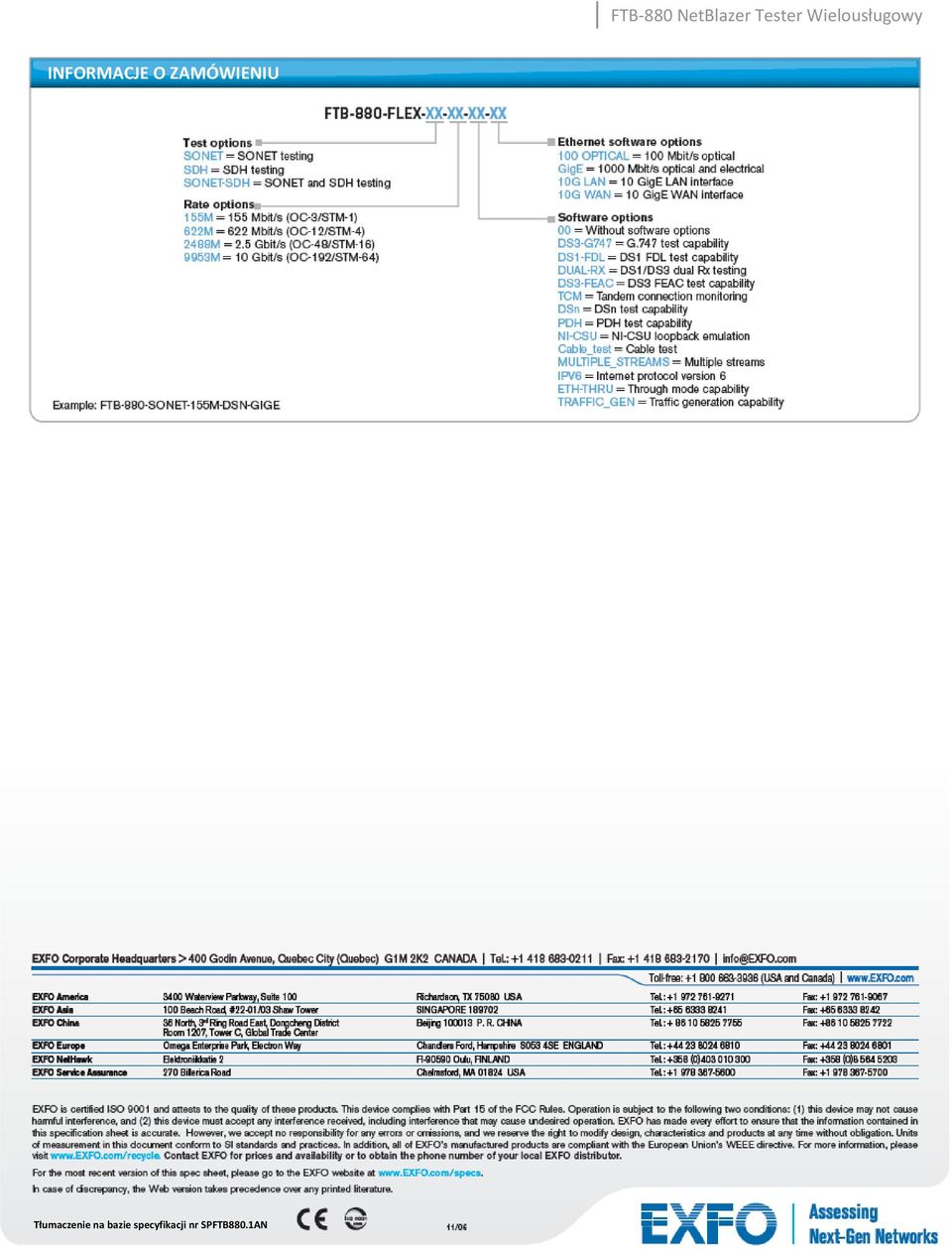

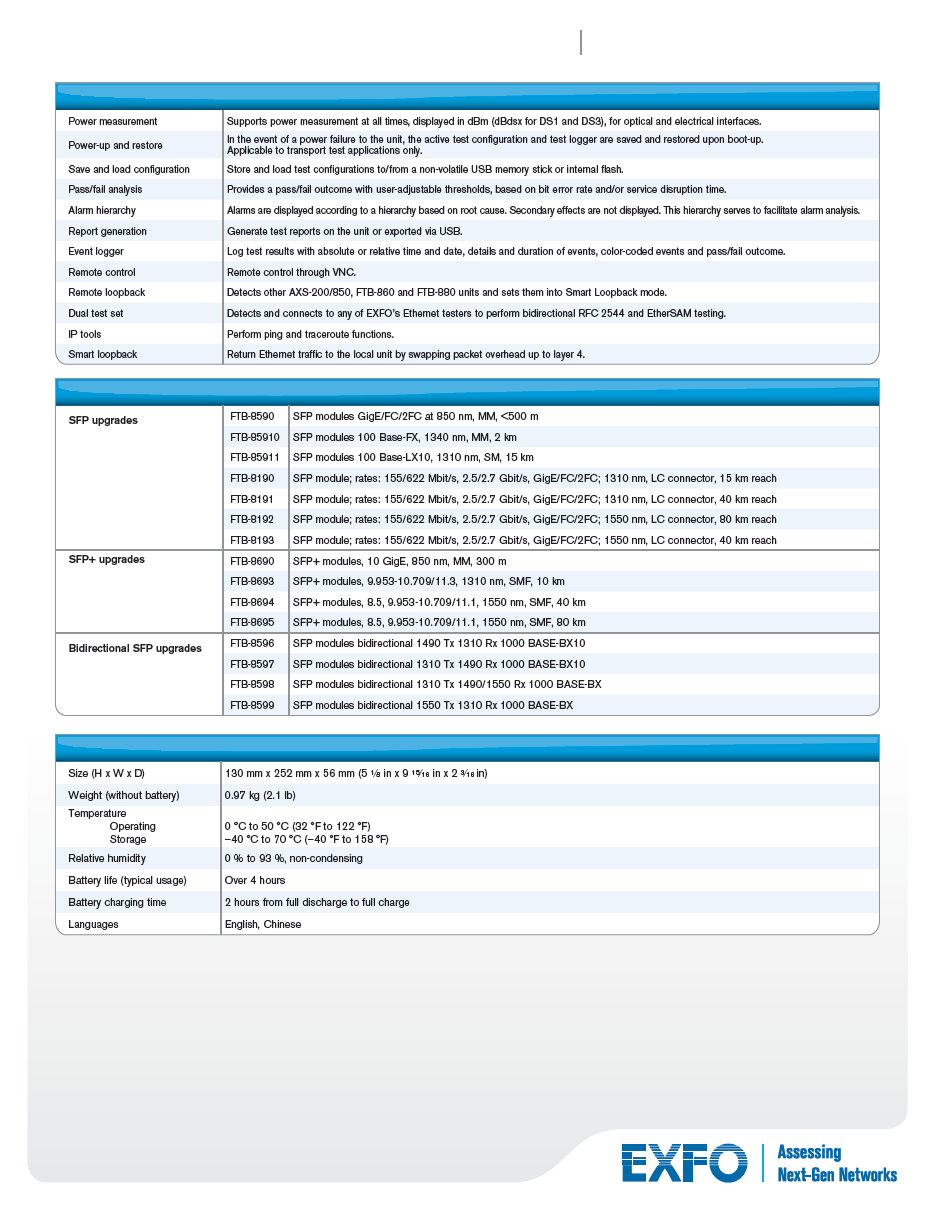

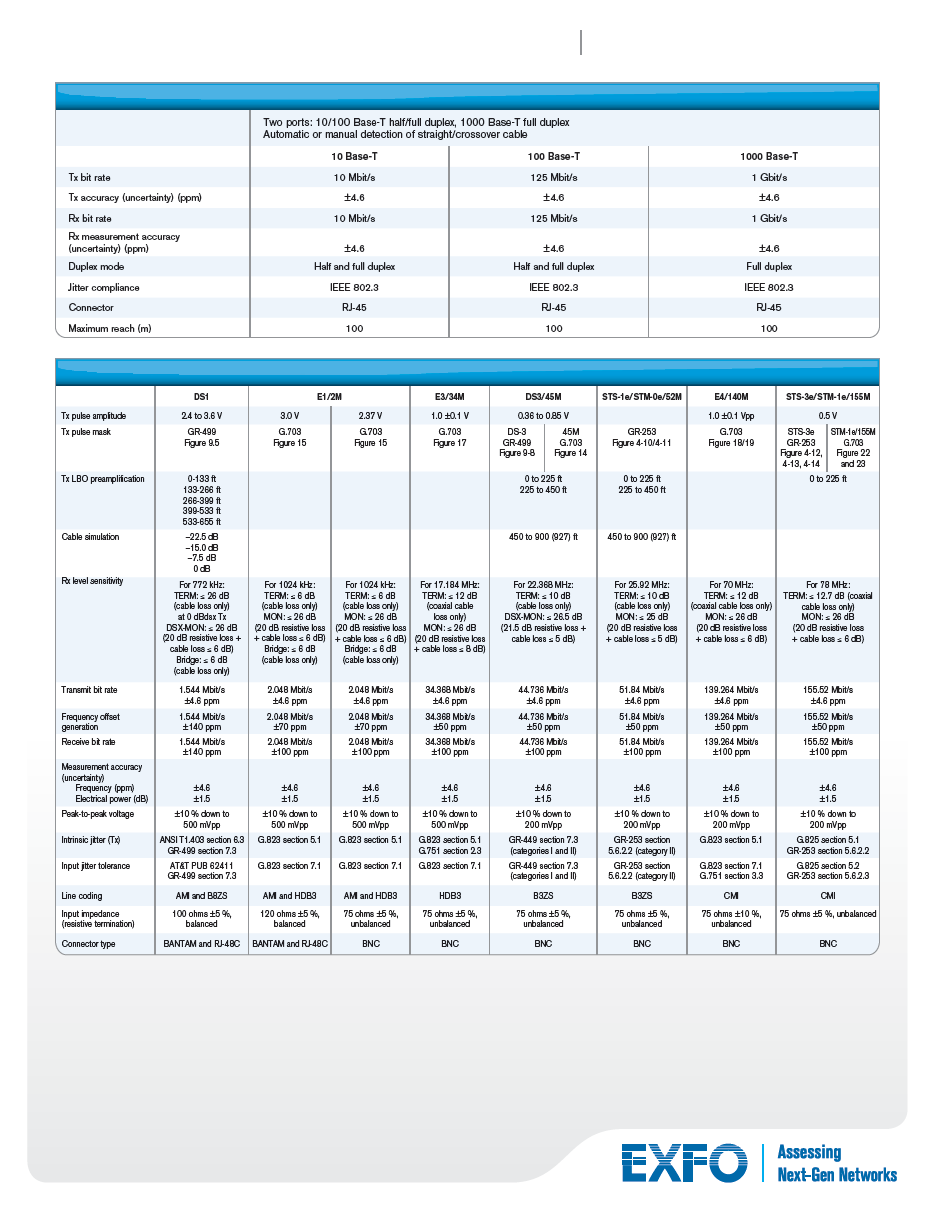

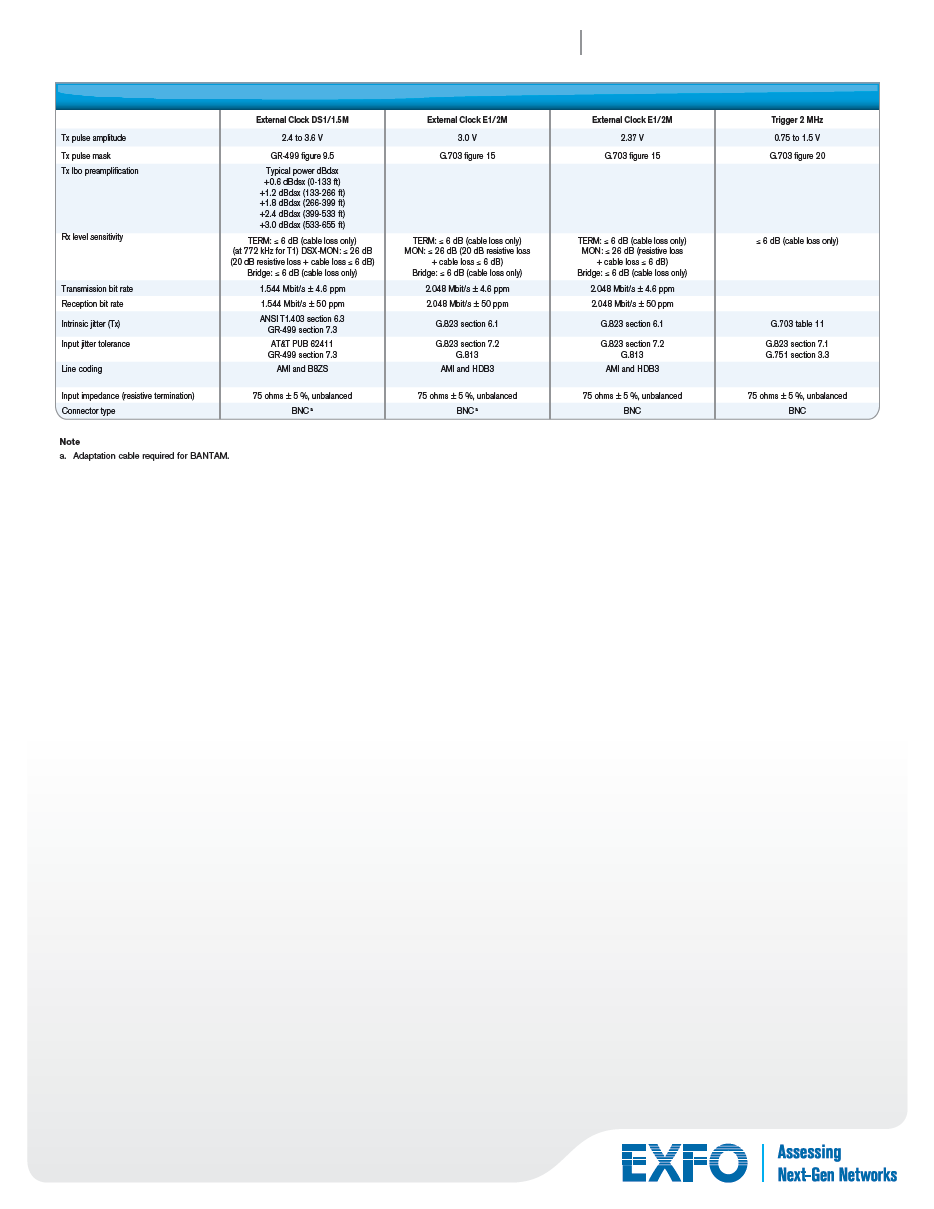

1 SPECYFIKACJA FTB-880 NetBlazer Tester Wielousługowy WSZECHSTRONNE, DOKŁADNE I SZYBKIE TESTY WIELOUSŁUGOWE Wszechstronne, lecz proste zestawy testów dla techników pracujących w terenie umożliwiające łatwe uruchamianie, zatwierdzanie i rozwiązywanie problemów usług DSn/PDH, SDH i Ethernet do 10 Gbit/s. KLUCZOWE CECHY I KORZYŚCI Wszechstronne metody testowe dla interfejsów DSn/PDH, SDH i Ethernet do 10 Gbit/s Uproszczone testy BER dzięki wskaźnikom Pass/Fail opartych na progach zdefiniowanych przez użytkownika Szybsza aktywacja usług Ethernet dzięki dwukierunkowym zestawom testów EtherSAM (ITU-T Y.1564) i RFC 2544, wielostrumieniowej generacji ruchu, trybowi Through i testom bitowej stopy błędów (BER) Bezprecedensowa prostota konfiguracji dzięki hybrydowej nawigacji i wprowadzaniu danych poprzez ekran dotykowy i klawiaturę Wyższa niezależność i produktywność techników dzięki zarówno zdalnym testerom EXFO, jak i testowaniu łączy z działającą usługą Ethernet przy użyciu dwuportowego trybu Through Koniec z błędami interpretacji danych dzięki nowemu, rewolucyjnemu GUI na 7-calowym ekranie TFT, zapamiętywaniu przeszłych zdarzeń, wskaźnikom wizualnym i ikonom 3D obrazującym wyniki Pass/Fail Prostsze raportowanie dzięki zintegrowanym możliwościom łączności przez Wi-Fi i Bluetooth Zcentralizowane możliwości wpuszczania/monitorowania błędów i alarmów, śledzenia wiadomości, monitorowania/zmiany nagłówka i statystyk monitorowania działania Zintegrowane aplikacje do testów usług VoIP i dodatkowe własności testowe IP, włączając w to skanowanie VLAN i LAN Discovery poprzez narzędzia testowe EXpert VoIP i EXpert IP Wsparcie dla przechwytywania i analizy pakietów, bezprzewodowego rozwiazywania problemów i testowanie Throughputa TCP Wydłużona niezależność działania w terenie dzięki kompaktowej, lekkiej platformie wyposażonej w baterię o długim czasie działania KOMPATYBILNOŚĆ PLATFORM Platforma FTB-1

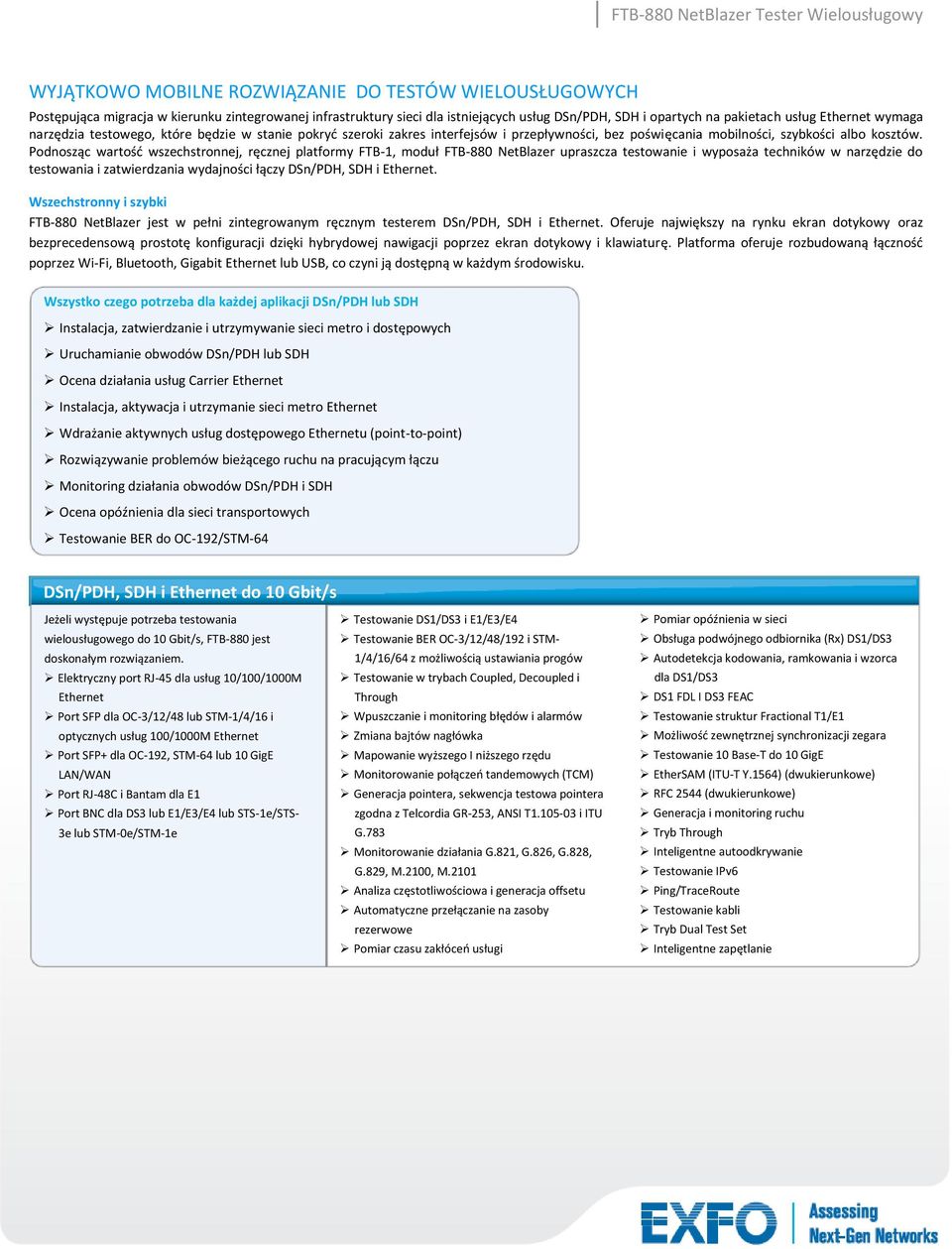

2 WYJĄTKOWO MOBILNE ROZWIĄZANIE DO TESTÓW WIELOUSŁUGOWYCH Postępująca migracja w kierunku zintegrowanej infrastruktury sieci dla istniejących usług DSn/PDH, SDH i opartych na pakietach usług Ethernet wymaga narzędzia testowego, które będzie w stanie pokryć szeroki zakres interfejsów i przepływności, bez poświęcania mobilności, szybkości albo kosztów. Podnosząc wartość wszechstronnej, ręcznej platformy FTB-1, moduł FTB-880 NetBlazer upraszcza testowanie i wyposaża techników w narzędzie do testowania i zatwierdzania wydajności łączy DSn/PDH, SDH i Ethernet. Wszechstronny i szybki FTB-880 NetBlazer jest w pełni zintegrowanym ręcznym testerem DSn/PDH, SDH i Ethernet. Oferuje największy na rynku ekran dotykowy oraz bezprecedensową prostotę konfiguracji dzięki hybrydowej nawigacji poprzez ekran dotykowy i klawiaturę. Platforma oferuje rozbudowaną łączność poprzez Wi-Fi, Bluetooth, Gigabit Ethernet lub USB, co czyni ją dostępną w każdym środowisku. Wszystko czego potrzeba dla każdej aplikacji DSn/PDH lub SDH Instalacja, zatwierdzanie i utrzymywanie sieci metro i dostępowych Uruchamianie obwodów DSn/PDH lub SDH Ocena działania usług Carrier Ethernet Instalacja, aktywacja i utrzymanie sieci metro Ethernet Wdrażanie aktywnych usług dostępowego Ethernetu (point-to-point) Rozwiązywanie problemów bieżącego ruchu na pracującym łączu Monitoring działania obwodów DSn/PDH i SDH Ocena opóźnienia dla sieci transportowych Testowanie BER do OC-192/STM-64 DSn/PDH, SDH i Ethernet do 10 Gbit/s Jeżeli występuje potrzeba testowania wielousługowego do 10 Gbit/s, FTB-880 jest doskonałym rozwiązaniem. Elektryczny port RJ-45 dla usług 10/100/1000M Ethernet Port SFP dla OC-3/12/48 lub STM-1/4/16 i optycznych usług 100/1000M Ethernet Port SFP+ dla OC-192, STM-64 lub 10 GigE LAN/WAN Port RJ-48C i Bantam dla E1 Port BNC dla DS3 lub E1/E3/E4 lub STS-1e/STS- 3e lub STM-0e/STM-1e Testowanie DS1/DS3 i E1/E3/E4 Testowanie BER OC-3/12/48/192 i STM- 1/4/16/64 z możliwością ustawiania progów Testowanie w trybach Coupled, Decoupled i Through Wpuszczanie i monitoring błędów i alarmów Zmiana bajtów nagłówka Mapowanie wyższego I niższego rzędu Monitorowanie połączeń tandemowych (TCM) Generacja pointera, sekwencja testowa pointera zgodna z Telcordia GR-253, ANSI T i ITU G.783 Monitorowanie działania G.821, G.826, G.828, G.829, M.2100, M.2101 Analiza częstotliwościowa i generacja offsetu Automatyczne przełączanie na zasoby rezerwowe Pomiar czasu zakłóceń usługi Pomiar opóźnienia w sieci Obsługa podwójnego odbiornika (Rx) DS1/DS3 Autodetekcja kodowania, ramkowania i wzorca dla DS1/DS3 DS1 FDL I DS3 FEAC Testowanie struktur Fractional T1/E1 Możliwość zewnętrznej synchronizacji zegara Testowanie 10 Base-T do 10 GigE EtherSAM (ITU-T Y.1564) (dwukierunkowe) RFC 2544 (dwukierunkowe) Generacja i monitoring ruchu Tryb Through Inteligentne autoodkrywanie Testowanie IPv6 Ping/TraceRoute Testowanie kabli Tryb Dual Test Set Inteligentne zapętlanie

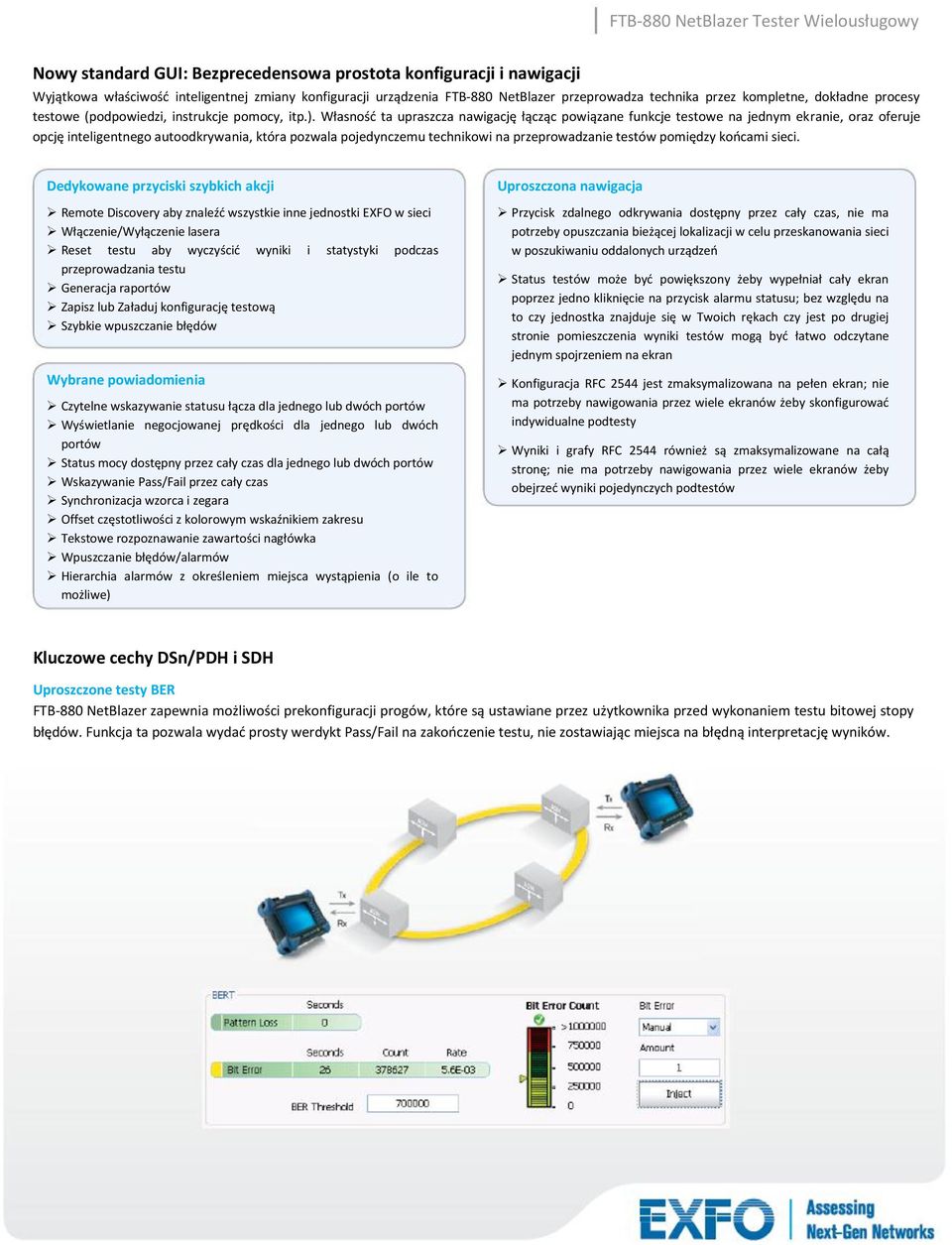

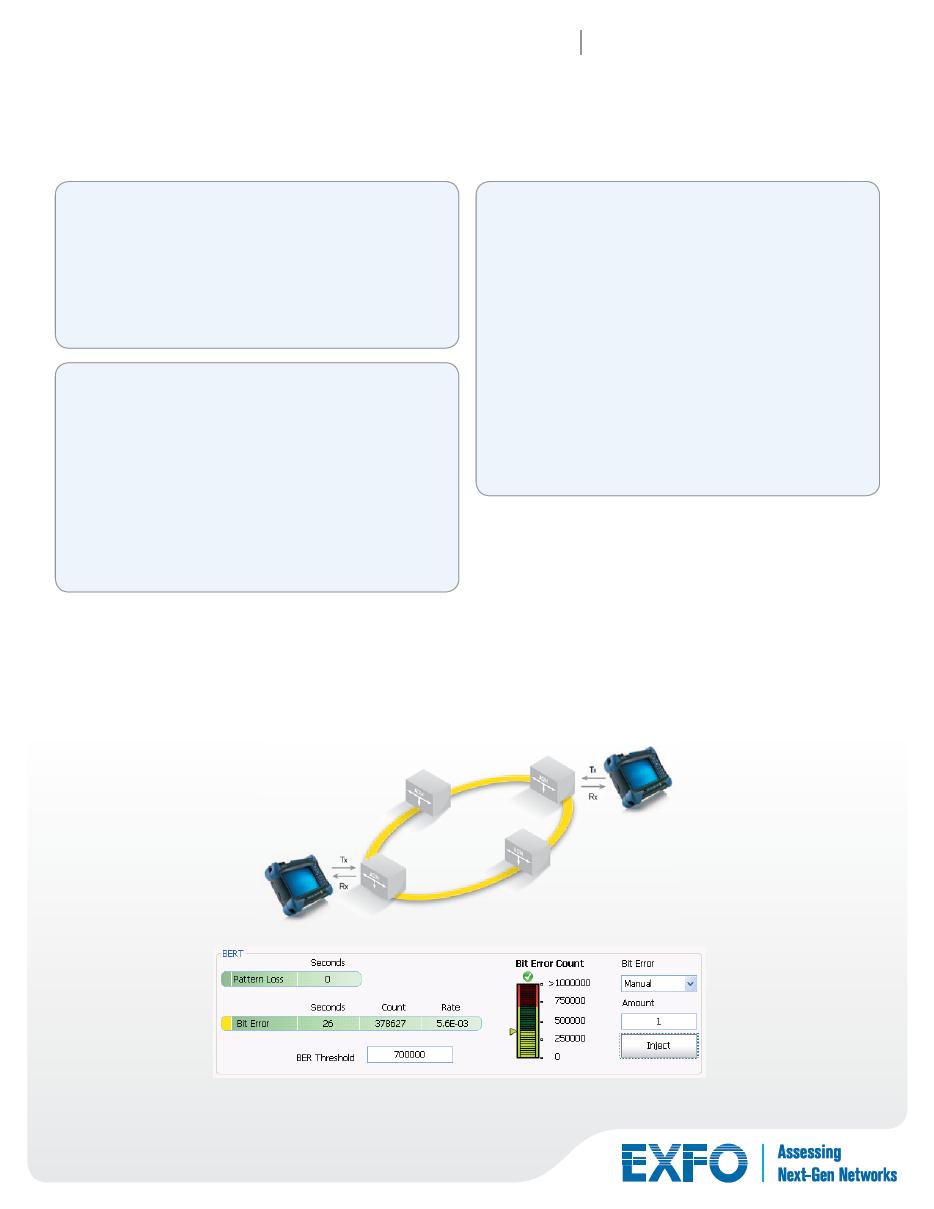

3 Nowy standard GUI: Bezprecedensowa prostota konfiguracji i nawigacji Wyjątkowa właściwość inteligentnej zmiany konfiguracji urządzenia FTB-880 NetBlazer przeprowadza technika przez kompletne, dokładne procesy testowe (podpowiedzi, instrukcje pomocy, itp.). Własność ta upraszcza nawigację łącząc powiązane funkcje testowe na jednym ekranie, oraz oferuje opcję inteligentnego autoodkrywania, która pozwala pojedynczemu technikowi na przeprowadzanie testów pomiędzy końcami sieci. Dedykowane przyciski szybkich akcji Remote Discovery aby znaleźć wszystkie inne jednostki EXFO w sieci Włączenie/Wyłączenie lasera Reset testu aby wyczyścić wyniki i statystyki podczas przeprowadzania testu Generacja raportów Zapisz lub Załaduj konfigurację testową Szybkie wpuszczanie błędów Wybrane powiadomienia Czytelne wskazywanie statusu łącza dla jednego lub dwóch portów Wyświetlanie negocjowanej prędkości dla jednego lub dwóch portów Status mocy dostępny przez cały czas dla jednego lub dwóch portów Wskazywanie Pass/Fail przez cały czas Synchronizacja wzorca i zegara Offset częstotliwości z kolorowym wskaźnikiem zakresu Tekstowe rozpoznawanie zawartości nagłówka Wpuszczanie błędów/alarmów Hierarchia alarmów z określeniem miejsca wystąpienia (o ile to możliwe) Uproszczona nawigacja Przycisk zdalnego odkrywania dostępny przez cały czas, nie ma potrzeby opuszczania bieżącej lokalizacji w celu przeskanowania sieci w poszukiwaniu oddalonych urządzeń Status testów może być powiększony żeby wypełniał cały ekran poprzez jedno kliknięcie na przycisk alarmu statusu; bez względu na to czy jednostka znajduje się w Twoich rękach czy jest po drugiej stronie pomieszczenia wyniki testów mogą być łatwo odczytane jednym spojrzeniem na ekran Konfiguracja RFC 2544 jest zmaksymalizowana na pełen ekran; nie ma potrzeby nawigowania przez wiele ekranów żeby skonfigurować indywidualne podtesty Wyniki i grafy RFC 2544 również są zmaksymalizowane na całą stronę; nie ma potrzeby nawigowania przez wiele ekranów żeby obejrzeć wyniki pojedynczych podtestów Kluczowe cechy DSn/PDH i SDH Uproszczone testy BER FTB-880 NetBlazer zapewnia możliwości prekonfiguracji progów, które są ustawiane przez użytkownika przed wykonaniem testu bitowej stopy błędów. Funkcja ta pozwala wydać prosty werdykt Pass/Fail na zakończenie testu, nie zostawiając miejsca na błędną interpretację wyników.

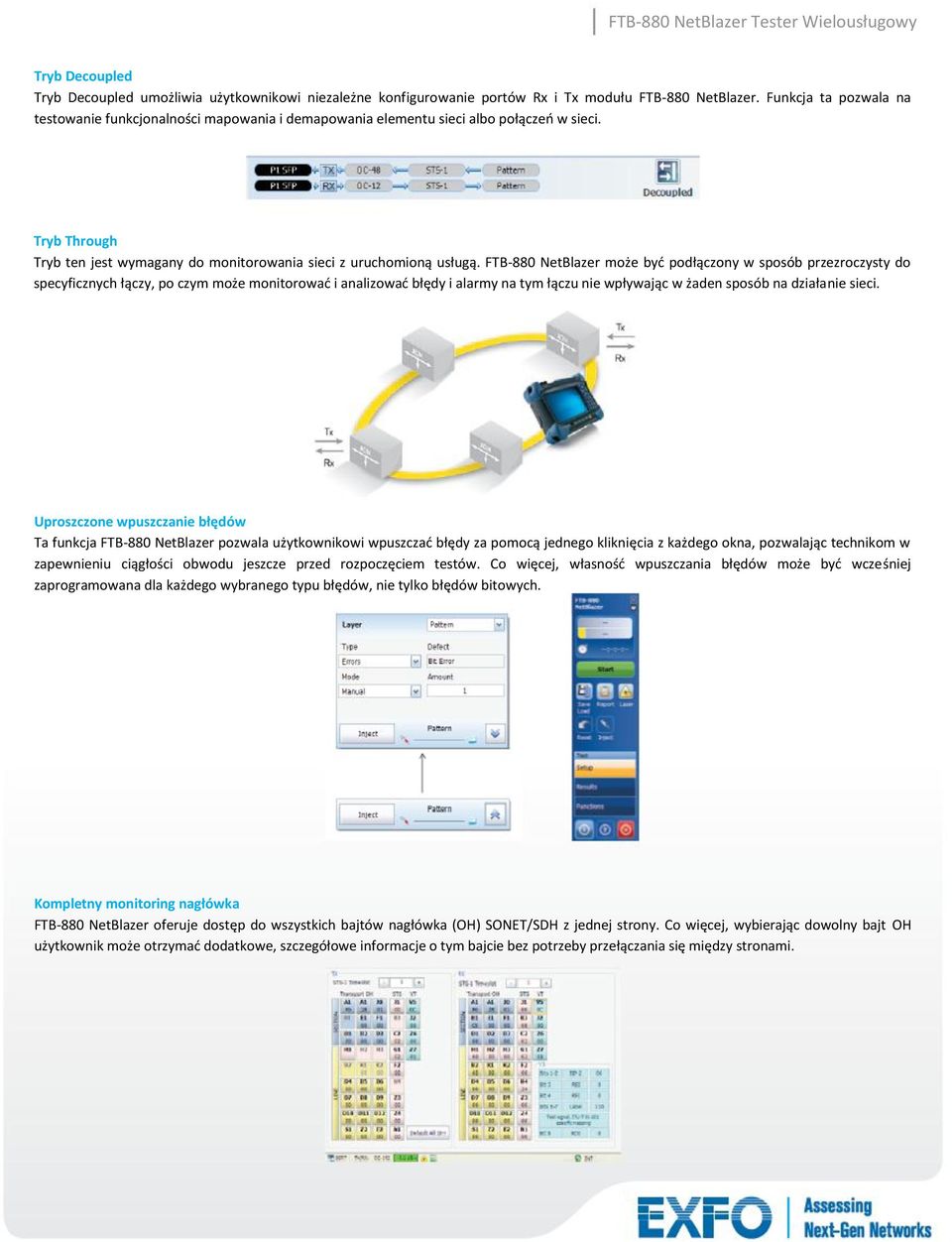

4 Tryb Decoupled Tryb Decoupled umożliwia użytkownikowi niezależne konfigurowanie portów Rx i Tx modułu FTB-880 NetBlazer. Funkcja ta pozwala na testowanie funkcjonalności mapowania i demapowania elementu sieci albo połączeń w sieci. Tryb Through Tryb ten jest wymagany do monitorowania sieci z uruchomioną usługą. FTB-880 NetBlazer może być podłączony w sposób przezroczysty do specyficznych łączy, po czym może monitorować i analizować błędy i alarmy na tym łączu nie wpływając w żaden sposób na działanie sieci. Uproszczone wpuszczanie błędów Ta funkcja FTB-880 NetBlazer pozwala użytkownikowi wpuszczać błędy za pomocą jednego kliknięcia z każdego okna, pozwalając technikom w zapewnieniu ciągłości obwodu jeszcze przed rozpoczęciem testów. Co więcej, własność wpuszczania błędów może być wcześniej zaprogramowana dla każdego wybranego typu błędów, nie tylko błędów bitowych. Kompletny monitoring nagłówka FTB-880 NetBlazer oferuje dostęp do wszystkich bajtów nagłówka (OH) SONET/SDH z jednej strony. Co więcej, wybierając dowolny bajt OH użytkownik może otrzymać dodatkowe, szczegółowe informacje o tym bajcie bez potrzeby przełączania się między stronami.

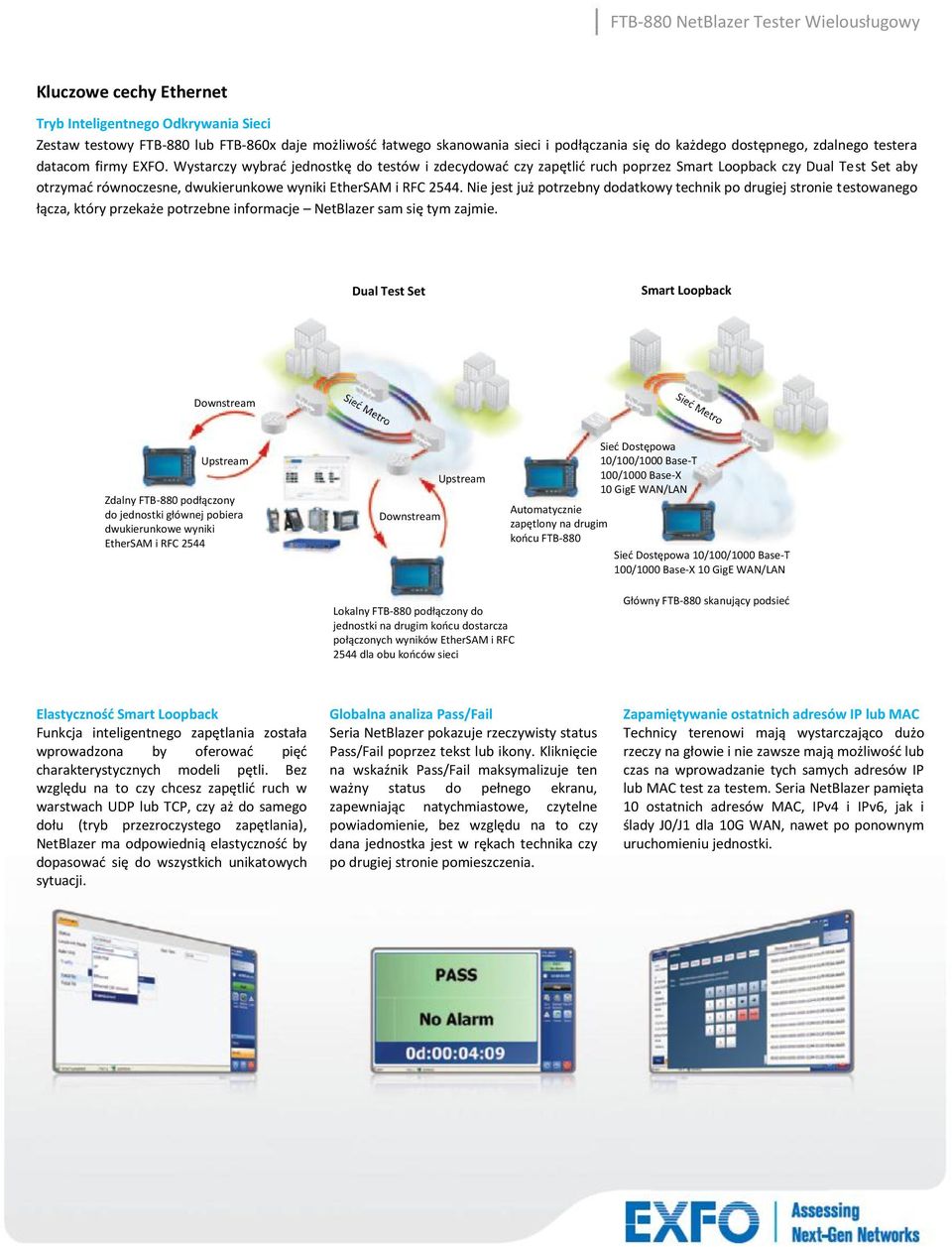

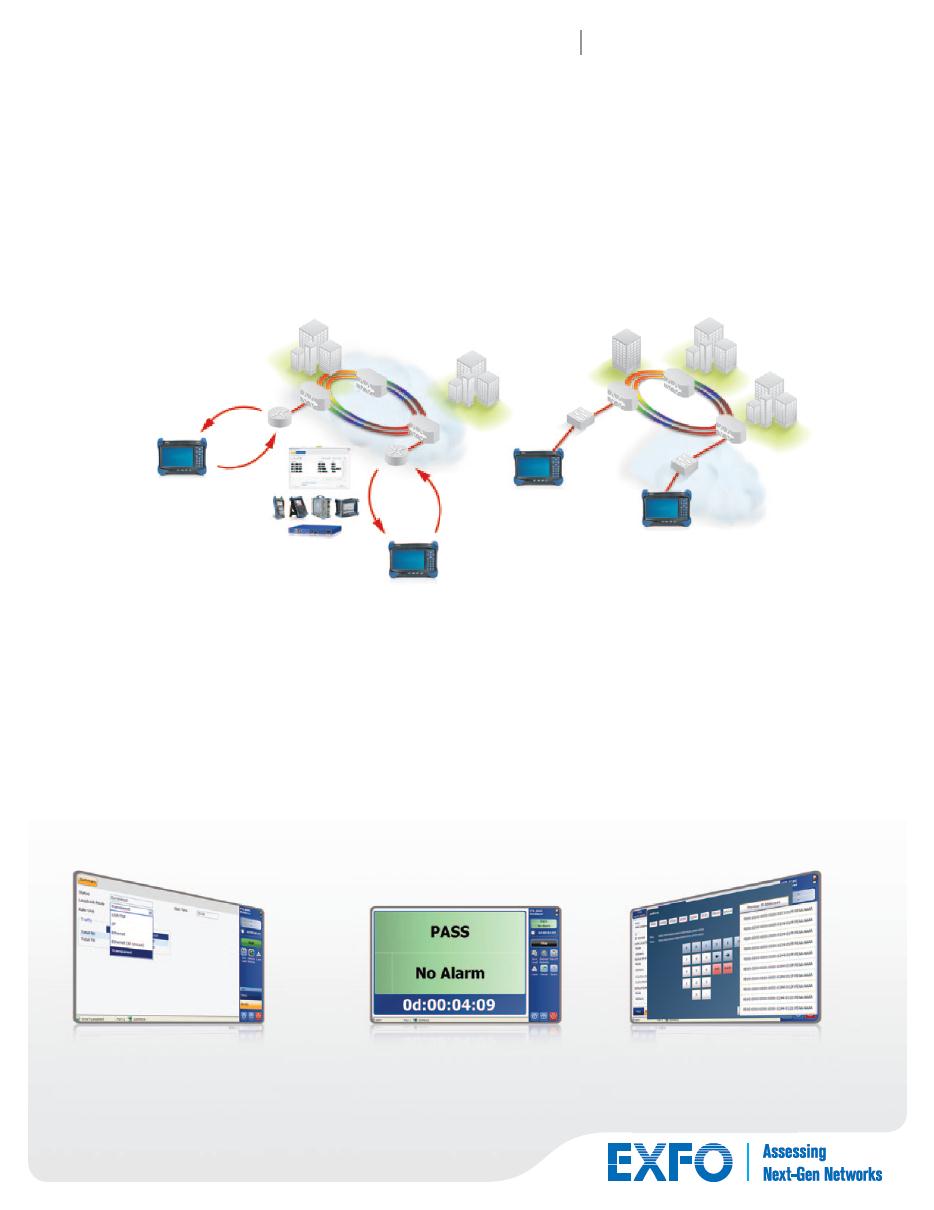

5 Kluczowe cechy Ethernet Tryb Inteligentnego Odkrywania Sieci Zestaw testowy FTB-880 lub FTB-860x daje możliwość łatwego skanowania sieci i podłączania się do każdego dostępnego, zdalnego testera datacom firmy EXFO. Wystarczy wybrać jednostkę do testów i zdecydować czy zapętlić ruch poprzez Smart Loopback czy Dual Test Set aby otrzymać równoczesne, dwukierunkowe wyniki EtherSAM i RFC Nie jest już potrzebny dodatkowy technik po drugiej stronie testowanego łącza, który przekaże potrzebne informacje NetBlazer sam się tym zajmie. Dual Test Set Smart Loopback Downstream Upstream Zdalny FTB-880 podłączony do jednostki głównej pobiera dwukierunkowe wyniki EtherSAM i RFC 2544 Downstream Upstream Sieć Dostępowa 10/100/1000 Base-T 100/1000 Base-X 10 GigE WAN/LAN Automatycznie zapętlony na drugim końcu FTB-880 Sieć Dostępowa 10/100/1000 Base-T 100/1000 Base-X 10 GigE WAN/LAN Lokalny FTB-880 podłączony do jednostki na drugim końcu dostarcza połączonych wyników EtherSAM i RFC 2544 dla obu końców sieci Główny FTB-880 skanujący podsieć Elastyczność Smart Loopback Funkcja inteligentnego zapętlania została wprowadzona by oferować pięć charakterystycznych modeli pętli. Bez względu na to czy chcesz zapętlić ruch w warstwach UDP lub TCP, czy aż do samego dołu (tryb przezroczystego zapętlania), NetBlazer ma odpowiednią elastyczność by dopasować się do wszystkich unikatowych sytuacji. Globalna analiza Pass/Fail Seria NetBlazer pokazuje rzeczywisty status Pass/Fail poprzez tekst lub ikony. Kliknięcie na wskaźnik Pass/Fail maksymalizuje ten ważny status do pełnego ekranu, zapewniając natychmiastowe, czytelne powiadomienie, bez względu na to czy dana jednostka jest w rękach technika czy po drugiej stronie pomieszczenia. Zapamiętywanie ostatnich adresów IP lub MAC Technicy terenowi mają wystarczająco dużo rzeczy na głowie i nie zawsze mają możliwość lub czas na wprowadzanie tych samych adresów IP lub MAC test za testem. Seria NetBlazer pamięta 10 ostatnich adresów MAC, IPv4 i IPv6, jak i ślady J0/J1 dla 10G WAN, nawet po ponownym uruchomieniu jednostki.

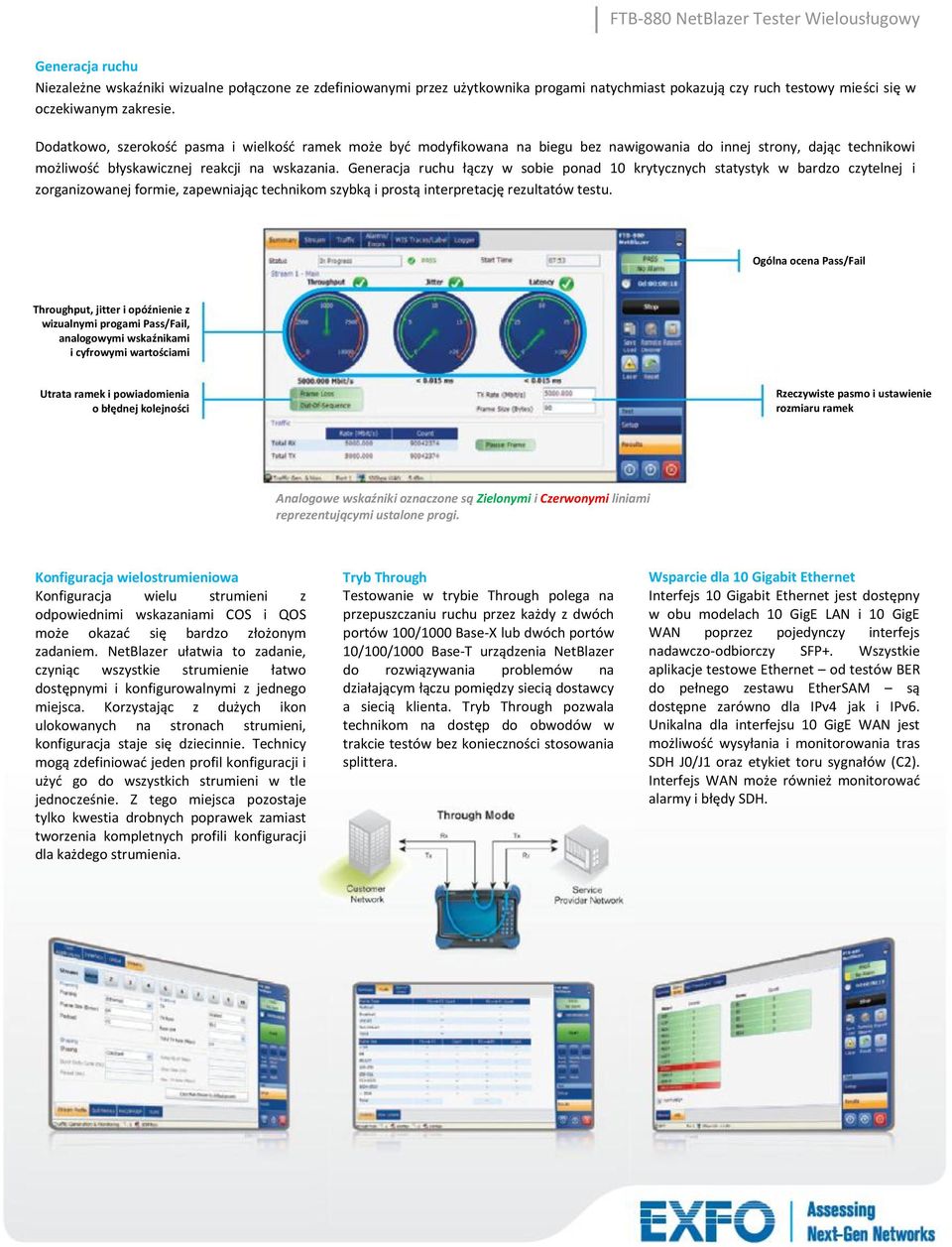

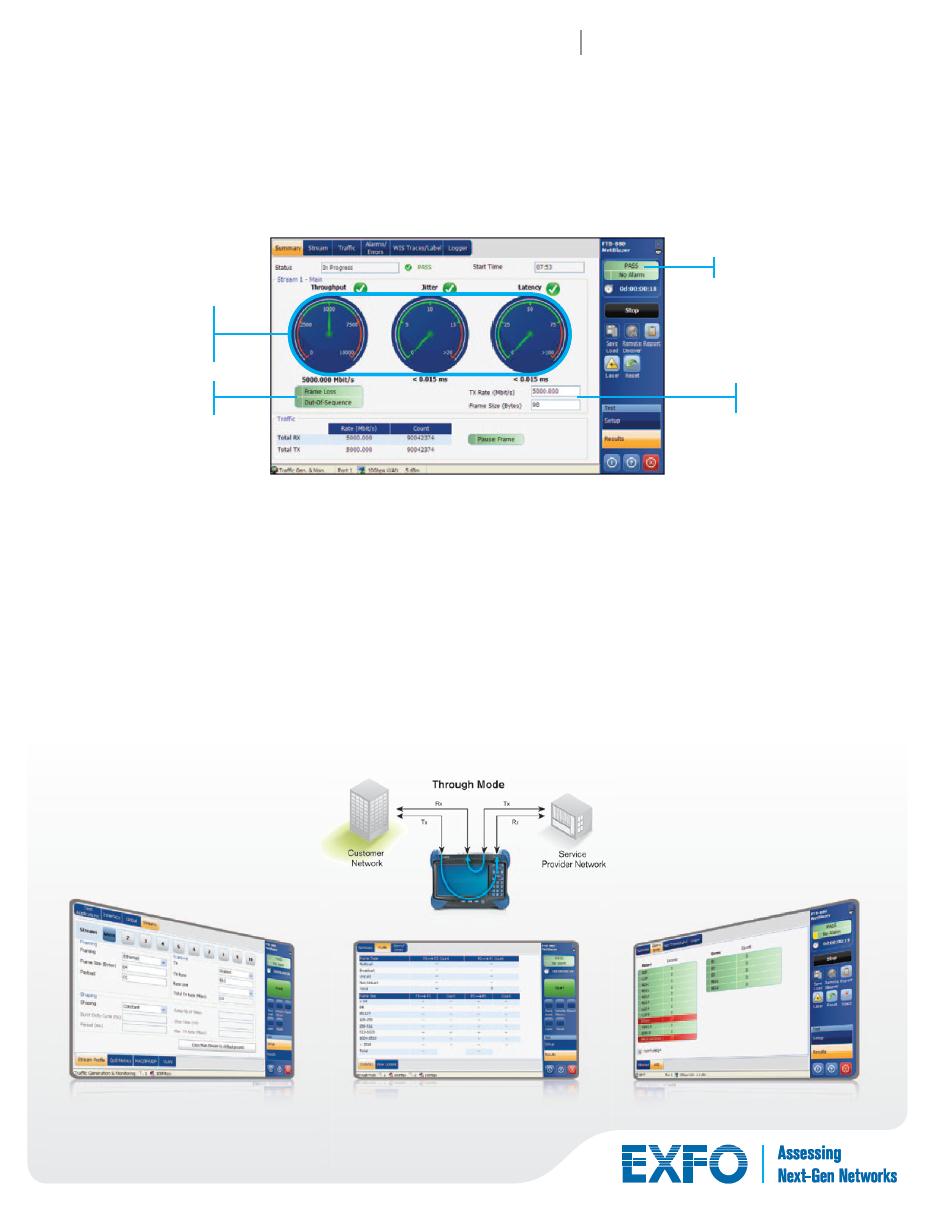

6 Generacja ruchu Niezależne wskaźniki wizualne połączone ze zdefiniowanymi przez użytkownika progami natychmiast pokazują czy ruch testowy mieści się w oczekiwanym zakresie. Dodatkowo, szerokość pasma i wielkość ramek może być modyfikowana na biegu bez nawigowania do innej strony, dając technikowi możliwość błyskawicznej reakcji na wskazania. Generacja ruchu łączy w sobie ponad 10 krytycznych statystyk w bardzo czytelnej i zorganizowanej formie, zapewniając technikom szybką i prostą interpretację rezultatów testu. Ogólna ocena Pass/Fail Throughput, jitter i opóźnienie z wizualnymi progami Pass/Fail, analogowymi wskaźnikami i cyfrowymi wartościami Utrata ramek i powiadomienia o błędnej kolejności Rzeczywiste pasmo i ustawienie rozmiaru ramek Analogowe wskaźniki oznaczone są Zielonymi i Czerwonymi liniami reprezentującymi ustalone progi. Konfiguracja wielostrumieniowa Konfiguracja wielu strumieni z odpowiednimi wskazaniami COS i QOS może okazać się bardzo złożonym zadaniem. NetBlazer ułatwia to zadanie, czyniąc wszystkie strumienie łatwo dostępnymi i konfigurowalnymi z jednego miejsca. Korzystając z dużych ikon ulokowanych na stronach strumieni, konfiguracja staje się dziecinnie. Technicy mogą zdefiniować jeden profil konfiguracji i użyć go do wszystkich strumieni w tle jednocześnie. Z tego miejsca pozostaje tylko kwestia drobnych poprawek zamiast tworzenia kompletnych profili konfiguracji dla każdego strumienia. Tryb Through Testowanie w trybie Through polega na przepuszczaniu ruchu przez każdy z dwóch portów 100/1000 Base-X lub dwóch portów 10/100/1000 Base-T urządzenia NetBlazer do rozwiązywania problemów na działającym łączu pomiędzy siecią dostawcy a siecią klienta. Tryb Through pozwala technikom na dostęp do obwodów w trakcie testów bez konieczności stosowania splittera. Wsparcie dla 10 Gigabit Ethernet Interfejs 10 Gigabit Ethernet jest dostępny w obu modelach 10 GigE LAN i 10 GigE WAN poprzez pojedynczy interfejs nadawczo-odbiorczy SFP+. Wszystkie aplikacje testowe Ethernet od testów BER do pełnego zestawu EtherSAM są dostępne zarówno dla IPv4 jak i IPv6. Unikalna dla interfejsu 10 GigE WAN jest możliwość wysyłania i monitorowania tras SDH J0/J1 oraz etykiet toru sygnałów (C2). Interfejs WAN może również monitorować alarmy i błędy SDH.

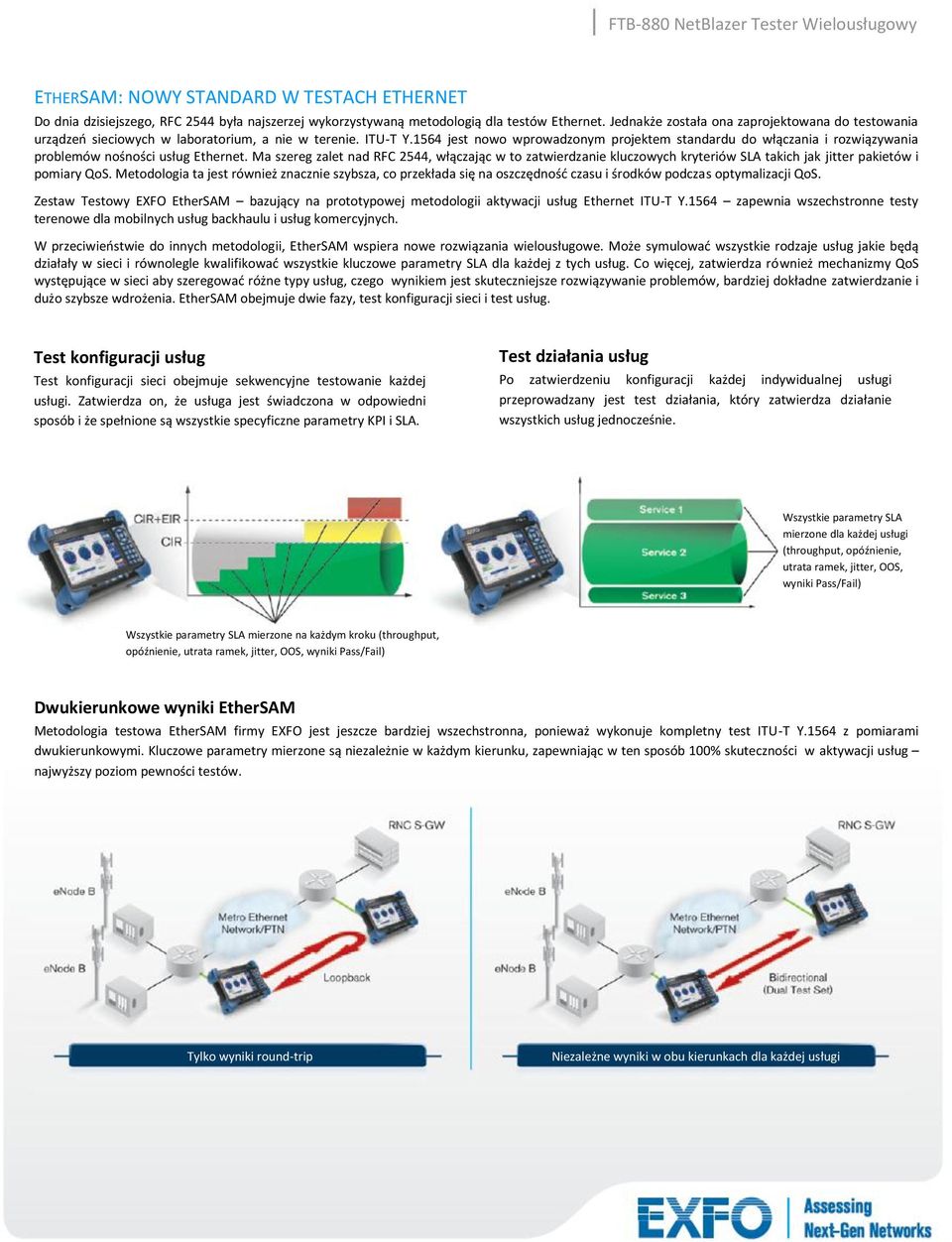

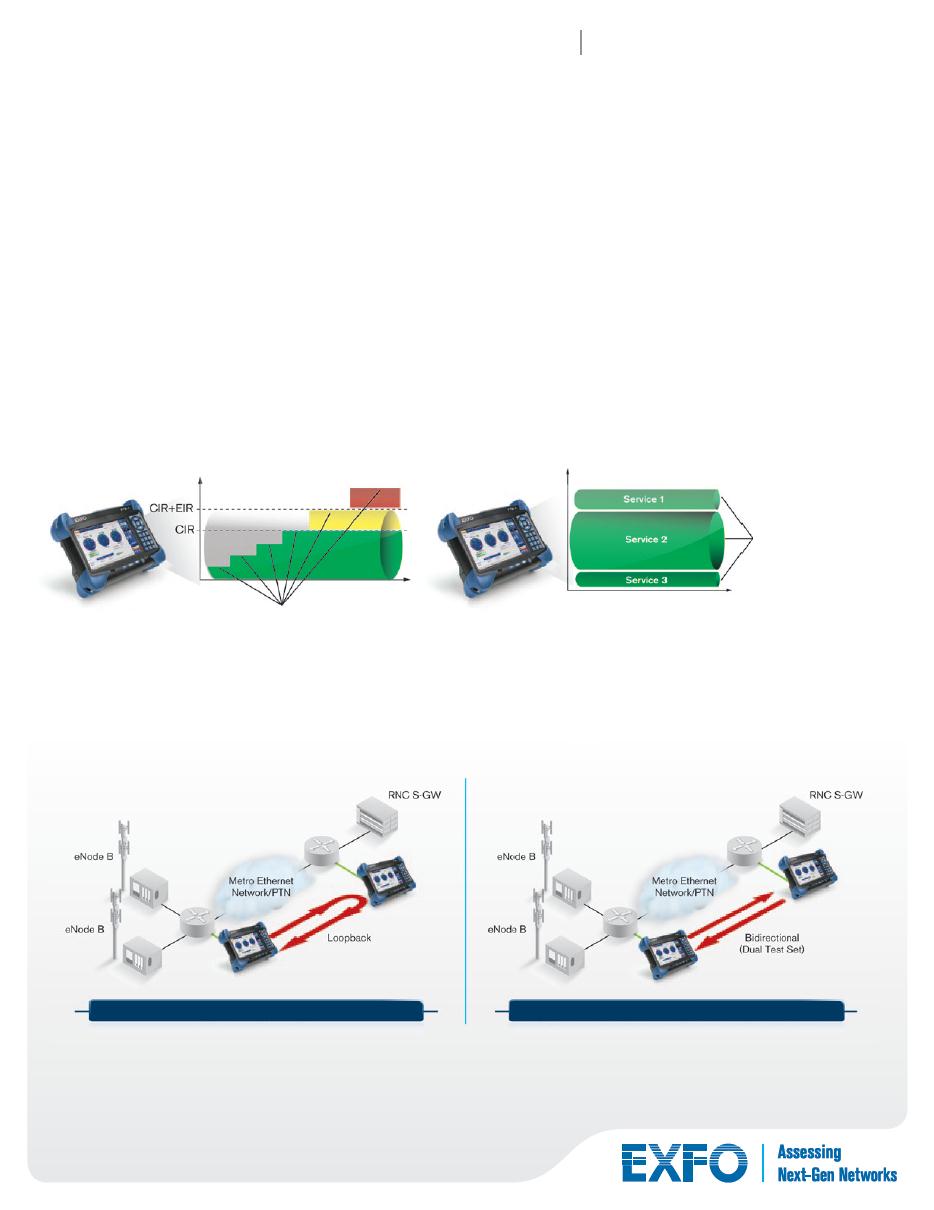

7 ETHERSAM: NOWY STANDARD W TESTACH ETHERNET Do dnia dzisiejszego, RFC 2544 była najszerzej wykorzystywaną metodologią dla testów Ethernet. Jednakże została ona zaprojektowana do testowania urządzeń sieciowych w laboratorium, a nie w terenie. ITU-T Y.1564 jest nowo wprowadzonym projektem standardu do włączania i rozwiązywania problemów nośności usług Ethernet. Ma szereg zalet nad RFC 2544, włączając w to zatwierdzanie kluczowych kryteriów SLA takich jak jitter pakietów i pomiary QoS. Metodologia ta jest również znacznie szybsza, co przekłada się na oszczędność czasu i środków podczas optymalizacji QoS. Zestaw Testowy EXFO EtherSAM bazujący na prototypowej metodologii aktywacji usług Ethernet ITU-T Y.1564 zapewnia wszechstronne testy terenowe dla mobilnych usług backhaulu i usług komercyjnych. W przeciwieństwie do innych metodologii, EtherSAM wspiera nowe rozwiązania wielousługowe. Może symulować wszystkie rodzaje usług jakie będą działały w sieci i równolegle kwalifikować wszystkie kluczowe parametry SLA dla każdej z tych usług. Co więcej, zatwierdza również mechanizmy QoS występujące w sieci aby szeregować różne typy usług, czego wynikiem jest skuteczniejsze rozwiązywanie problemów, bardziej dokładne zatwierdzanie i dużo szybsze wdrożenia. EtherSAM obejmuje dwie fazy, test konfiguracji sieci i test usług. Test konfiguracji usług Test konfiguracji sieci obejmuje sekwencyjne testowanie każdej usługi. Zatwierdza on, że usługa jest świadczona w odpowiedni sposób i że spełnione są wszystkie specyficzne parametry KPI i SLA. Test działania usług Po zatwierdzeniu konfiguracji każdej indywidualnej usługi przeprowadzany jest test działania, który zatwierdza działanie wszystkich usług jednocześnie. Wszystkie parametry SLA mierzone dla każdej usługi (throughput, opóźnienie, utrata ramek, jitter, OOS, wyniki Pass/Fail) Wszystkie parametry SLA mierzone na każdym kroku (throughput, opóźnienie, utrata ramek, jitter, OOS, wyniki Pass/Fail) Dwukierunkowe wyniki EtherSAM Metodologia testowa EtherSAM firmy EXFO jest jeszcze bardziej wszechstronna, ponieważ wykonuje kompletny test ITU-T Y.1564 z pomiarami dwukierunkowymi. Kluczowe parametry mierzone są niezależnie w każdym kierunku, zapewniając w ten sposób 100% skuteczności w aktywacji usług najwyższy poziom pewności testów. Tylko wyniki round-trip Niezależne wyniki w obu kierunkach dla każdej usługi

8 NARZĘDZIA TESTOWE EXPERT DLA PLATFORMY FTB-1 Narzędzia testowe EXpert to seria oprogramowania opartego na platformach, które podnoszą wartość platformy FTB-1, dostarczając rozszerzonych możliwości testowych bez potrzeby stosowania dodatkowych modułów lub jednostek. EXpert VoIP generuje połączenie poprzez VoIP bezpośrednio z platformy pomiarowej w celu sprawdzenia działania podczas wykrywania i naprawy usterki. Wspiera szeroki zakres protokołów sygnalizacyjnych takich jak: SIP, SCCP, H.248/Megaco oraz H.323 Wspiera metryki jakościowe MOS oraz R-factor Upraszcza testy konfigurowalnym progami Pass/Fail oraz metrykami RTP EXpert IP integruje sześć powszechnie używanych narzędzi testowych datacom w jedną, bazującą na platformie aplikację aby zapewnić, że technicy pracujący w terenie są przygotowani na szeroki zakres wymagań testowych. Szybko przeprowadza sekwencje debuggowania ze skanowaniem VLAN i LAN Discovery Wykonuje testy Ping i Traceroute między zakończeniami sieci Weryfikuje działanie FTP oraz dostępność HTTP
