1 SONOMETER TM 1100 Kompaktowy ciepłomierz ultradźwiękowy Opis/zastosowanie Certyfikat badania typu zgodny z dyrektywą MID nr DE-10- MI004-PTB003 SONOMETER 1100 jest kompaktowym, ultradźwiękowym ciepłomierzem przeznaczonym do zastosowania w układach ogrzewania, chłodzenia lub ogrzewania/chłodzenia w systemach dystrybucji energii cieplnej. W skład kompaktowego ciepłomierza SONOMETER 1100 wchodzą: - ultradźwiękowy przetwornik przepływu; - przelicznik z wewnętrzną elektroniką i oprogramowaniem przeznaczony do pomiaru wielkości przepływu, temperatury i zużycia energii; - dwa czujniki temperatury. Cechy ciepłomierza - Pierwszy ciepłomierz ultradźwiękowy o zakresie dynamiki pomiaru q i /q p 1: 250 w klasie 2 (q p 1,5/2,5/6/10/15/25/40/60 m³/h) dopuszczony do stosowania w Europie - Całkowity zakres dynamiki pomiaru: 1: Zasilanie: bateria litowa lub zasilacz sieciowy 230 V AC lub 24 V AC - Czas pracy baterii 11 lat (opcjonalnie 16 lat) - Unikatowa zasada swobodnej wiązki - Udoskonalona konstrukcja pod względem przyjaznej obsługi - Dostępny w wersji gwintowanej i kołnierzowej (PN 16/25) - Możliwość skonfigurowania do pracy w układach grzewczych, chłodniczych lub kombinowanych grzewczo-chłodniczych - Zakres temperatur: 5 130/150 C - Odporność na przeciążenie temperaturą do 150 C (q p = 0,6 2,5 m 3 /h) - Przepływ wokół zwierciadeł bez zawirowań - Mniejszy spadek ciśnienia - Solidne zwierciadła wykonane ze stali nierdzewnej odporne na trudne warunki eksploatacyjne - Odporność na zanieczyszczenia - Dostępny dla przepływów nominalnych q p 0,6 / 1,5 / 2,5 / 3,5 / 6 / 10 / 15 / 25 / 40 / 60 m³/h - Urządzenie spełnia wymagania dyrektywy MID w klasie 2 i 3 oraz przepisów PTB K 7.2 w przypadku zastosowań w układach chłodzenia - Brak konieczności stosowania prostych odcinków rurociągu (stabilizujących przepływ) przed wlotem i za wylotem przetwornika przepływu (instalacja standardowa) Cechy szczególne - Tryb oszczędzania energii - Możliwość wykonywania testów NOWA - Zdalny odczyt za pośrednictwem interfejsu M-Bus, L-Bus, RS 232, RS 485 oraz interfejsu radiowego lub optycznego - Wbudowany moduł radiowy 868 MHz zgodny ze standardem OMS (Open Metering Standard) - Indywidualny odczyt zdalny (funkcja automatycznego odczytu miernika) przy użyciu dodatkowych modułów Plug&Play - Dwa porty komunikacyjne (np. M-Bus i wejście impulsowe) - Lepsze parametry transmisji radiowej - Funkcje indywidualnych taryf - Pamięć danych z ostatnich 24 miesięcy - Wielofunkcyjne ekrany diagnostyczne - Telegram dedykowany do układów ciepłowniczych - Zgodność z regulatorem Danfoss ECL Comfort i możliwość połączenia z portalem internetowym ECL Comfort Oprogramowanie IZAR@SET do parametryzacji ciepłomierza działające w środowisku Windows zapewniające optymalne dostosowanie do indywidualnych potrzeb użytkownika DHS-SRMT/PL VD.SH.J8.49 Danfoss 07/2015 1

2 Opis/zastosowanie (cd.) SONOMETER 1100 może być stosowany w 3 rodzajach aplikacji (ciepłomierz na rurociągu powrotnym): Ciepłomierz T H T C Ogrzewanie Zastosowanie w układach ciepłowniczych/kotłowych. Ciepłomierz z funkcją taryfy do układów chłodzenia Chłodzenie Ogrzewanie Zastosowanie w kombinowanych układach grzewczo-chłodniczych. Licznik chłodu T C T H Chłodzenie Zastosowanie w układach chłodzenia wodą lodową. 2 VD.SH.J8.49 Danfoss 07/2015 DHS-SRMT/PL

3 Zamawianie: Wykaz zawiera urządzenia w wersji standardowej: zakres dynamiki 1:100, bateria A 3,6 V DC, z wbudowanym modułem radiowym, z zatwierdzeniem typu MID, jednostki energii GJ. Dla Q n =3,5-60 m 3 /h dwa czujniki temp. PT 500 / 5,2mm luzem. Sonometer 1100 montaż na powrocie, dla Q p =0,6; 1; 1,5; 2,5 m 3 /h czujnik temp. powrotu PT 500/Dn5,2mm wbudowany w korpusie przepływomierza, PN16 PN [bar] [mm] q p nom. [m³/h] q s max [m³/h] T max [ C] spadek Δ p przy q p [mbar] całkowita długość [mm] przyłącze długość kabla impuls. [m] długość kabla do czuj. temp. [m] ilość miejsc po przecinku nr kat ,6 1, G¾B R½ 1, U , G¾B R½ 1, U , G1B R¾ 1, U , G1¼B R1 1, U G1¼B R1 1, U KOŁ. 25 1, U KOŁ. 32 1, U G2B R1½ U KOŁ U KOŁ U KOŁ U KOŁ U KOŁ U2077 Sonometer 1100 montaż na zasilaniu, dla Q p =0,6; 1; 1,5; 2,5 m 3 /h czujnik temp. zasilania PT 500/Dn5,2 mm wbudowany w korpusie przepływomierza, PN ,6 1, G¾B R½ 1, U , G¾B R½ 1, U , G1B R¾ 1, U , G1¼B R1 1, U G1¼B R1 1, U KOŁ. 25 1, U KOŁ. 32 1, U G2B R1½ U KOŁ U KOŁ U KOŁ U KOŁ U KOŁ U2079 DHS-SRMT/PL VD.SH.J8.49 Danfoss 07/2015 3

4 Akcesoria Moduły Typ Zestaw Nr kat. M-Bus 1 szt. 087G6027 Komunikacyjny M-Bus 72 szt. 087G6028 RS232 z kablem 1 szt. 087G6031 RS485 1 szt. 087G6032 Wejść impulsowych (2 wejścia) 1 szt. 087G6037 Wejść impulsowych (2 wejścia) 72 szt. 087G6038 Wyjść impulsowych (2 wejścia) 1 szt. 087G6039 Funkcjonalne Wyjść impulsowych (2 wejścia) 72 szt. 087G6040 Kombinowany (2 wejścia impulsowe / 1 wyjście impulsowe) 1 szt. 087G6041 Kombinowany (2 wejścia impulsowe / 1 wyjście impulsowe) 72 szt. 087G6042 Wyjść analogowych (4-20 ma) 1 szt. 087G6034 Bateria 3,6 V DC (typu A). 1 szt. 087G6020 Zasilające Bateria 3,6 V DC (typu D). 1 szt. 087G6022 Zasilacz sieciowy 230 V AC 1 szt. 087G6024 Zasilacz sieciowy 24 V AC 1 szt. 087G VD.SH.J8.49 Danfoss 07/2015 DHS-SRMT/PL

5 Czujniki temperatury Typ ø 5,2 mm Para Nr kat. Pt 500 / kabel 3 m, MID 1 087G6046 Pt 500 / kabel 5 m, MID 1 087G6047 Pt 500 / kabel 10 m, MID 1 087G6048 Kieszenie do montażu czujników Zawory kulowe Do Pt 500 ø 5,2 mm Para Nr kat. mosiądz / 35 mm 1 087G6053 mosiądz / 52 mm 1 087G6054 mosiądz / 85 mm 1 087G6055 mosiądz / 120 mm 1 087G6056 stal nierdzewna / 85 mm 1 087G6057 stal nierdzewna / 120 mm 1 087G6058 stal nierdzewna /155 mm 1 087G6059 stal nierdzewna / 210 mm 1 087G6060 Wymiar (IG) Zestaw Nr kat. G ½ 1 szt. 187F szt. 087H0118 G ¾ 1 szt. 187F szt. 087H0119 G 1 1 szt. 187F szt. 087H0120 Adaptery do montażu czujników temperatury Gwint złączki Gwint czujnika Zestaw Nr kat. R ½ M 10 x 1 1 szt. 193B1018 R ½ M 10 x 1 32 szt. 087G6076 Złączki Wymiary (AGV x AGZ) Zestaw Nr kat. AGV AGZ Gwintowana R ½ x G ¾ B 1 szt. 087G6071 R ¾ x G 1 B 1 szt. 087G6072 R 1 x G 1¼ B 1 szt. 087G6073 R 1½ x G 2 B 1 szt. 087G6074 Oprogramowanie Oprogramowanie IZAR@SET do parametryzacji działające w systemie Windows jest wygodnym narzędziem do obsługi ciepłomierza. Służy ono do: - przygotowania ciepłomierza do pracy, - odczytu wartości pomiarowych, - analizy aplikacji, - drukowania protokołów. DHS-SRMT/PL VD.SH.J8.49 Danfoss 07/2015 5

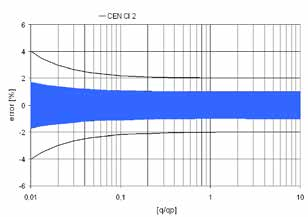

6 Dane techniczne Nominalny q p [m 3 /h] 0,6 1,5 2,5 3, Maksymalny q s [m 3 /h] 1, Standardowy Przepływ minimalny q i [l/h] Zwiększony 60 q minimalny3) i [l/h] ) / 100 / 100 1) / /600 2) / Rozruchowy [l/h] 1 2, Nominalna [mm] Średnica Króciec AGZ G ¾B G 1B KOŁ. G ¾B G 1B KOŁ. G 1B KOŁ. G 1¼B KOŁ. G 1¼B KOŁ. G 2B KOŁ. FL KOŁ. KOŁ. KOŁ. Złączka AGV R ½ R ¾ - R ½ R ¾ - R ¾ - R 1 - R 1 - R 1½ Ciśnienie robocze Maksymalny Ciśnienie znamionowe (PN) [barów] 16 / / / / / ogrzewanie Przetwornik chłodzenie przepływu [ C] Ogrzewanie/ zakres temp chłodzenie. Cykl pomiaru objętości T [s] Zasilanie bateriami: 1 Zasilanie zasilaczem sieciowym: 1/8 Czynnik Woda obiegowa (wartość ph: 7-10); w przypadku stosowania dodatków musi spełniać wymagania AGFW FW510 Spadek ciśnienia Przy q p Δp [mbar] / Długość całkowita [mm] Czujniki temperatury Typ Pt 500; ø 5,2 mm; dwuprzewodowe Prąd czujnika [ma] Pt 500; wartość szczytowa < 2; rms < Cykl pomiaru T [s] Bateria typu A: 16; bateria typu D: 4 Zasilanie zasilaczem sieciowym: 1 Wejście Max.. różnica temp. Δθ m [K] 177 Min. różnica temp. Δθ m [K] 3 Różnica temp. przy rozruchu Δθ [K] 0,125 Bezwzględny zakres pomiaru θ [ C] temp. Zasilanie Napięcie robocze U N 3,6 V DC (bateria litowa) / 230 V AC / 24 V AC Klasa środowiskowa Klasa E1 + M1 Stopień ochrony Przelicznik: IP 54 Przetwornik przepływu: IP 54 (ogrzewanie) / IP 65 (ogrzewanie/chłodzenie, chłodzenie) Temperatura otoczenia C ( > 35 C; maks. 4 tygodnie) podczas pracy Parametry Temperatura otoczenia podstawowe C ( > 35 C maks. 4 tygodnie) podczas przechowywania Maks. wilgotność otoczenia Wilgotność wzgl.: 93% Typ Ciepłomierz statyczny Metoda pomiaru Ultradźwiękowy pomiar objętości Wyświetlacz Ciekłokrystaliczny, 8-cyfrowy Wskazania Jednostki MWh - kwh - GJ - Gcal - MBtu - gal - GMP - C - F - m³ - m³/h na wyświetlaczu Wartości sumaryczne , , ,999 Wyświetlane wartości Moc - energia - przepływ - temperatura - objętość 1) Tylko w przypadku montażu w położeniu poziomym 2) Tylko w przypadku montażu na rurociągach wznośnych lub opadowych bądź pod określonym kątem 3) Zwiększony minimalny przepływ przy zakresie dynamiki pomiaru 1:250. Dostępne na żądanie. Wykres spadku ciśnienia Dokładność pomiaru klasa 2 Spadek ciśnienia [mbar] błąd [%] Przepływ [l/h] 6 VD.SH.J8.49 Danfoss 07/2015 DHS-SRMT/PL

7 Budowa i działanie W skład kompaktowego ciepłomierza SONOMETER 1100 wchodzą: - ultradźwiękowy przetwornik przepływu; - przelicznik z wewnętrzną elektroniką i oprogramowaniem do pomiaru przepływu, temperatury i zużycia energii cieplnej; - dwa czujniki temperatury. W przeliczniku zastosowano wszystkie niezbędne układy do rejestrowania przepływu i temperatury oraz do obliczania, zapisywania i wyświetlania wyników. Obudowę przelicznika można zainstalować bezpośrednio na przetworniku przepływu lub ścianie. Wartości wskazań ciepłomierza można łatwo odczytać na 8-cyfrowym jednowierszowym wyświetlaczu pokazującym również jednostki miary i symbole. Urządzenie wyposażono w przycisk umożliwiający przyjazne dla użytkownika przeglądanie wyświetlanych pętli. Wszystkie usterki oraz błędy są rejestrowane automatycznie i pokazywane na wyświetlaczu ciekłokrystalicznym. W celu ochrony przed utratą odczytanych danych wszystkie istotne wartości są zapisywane w pamięci trwałej (EEPROM). W pamięci tej zapisywane są również automatycznie, w regularnych odstępach czasu, wartości pomiarów, parametry pracy urządzenia oraz typy błędów. Ultradźwiękowy przetwornik przepływu Przetwornik przepływu oparty na technologii ultradźwiękowej zapewnia bardzo dużą dokładność pomiarów. Można go zamontować zarówno na rurociągu zasilającym, jak i powrotnym. Urządzenie spełnia wymagania dyrektywy MID w klasie 2 i 3. Standardowa długość kabla między przetwornikiem przepływu a przelicznikiem wynosi 1,5 m lub 3 m (opcjonalnie 5 m). Zasilanie: - Bateria litowa 3,6 V typu A (typowy czas pracy 11 lat). - Bateria litowa 3,6 V typu D (typowy czas pracy 16 lat). - Zasilacz sieciowy: 230 V AC lub 24 V AC z wymienną baterią rezerwową. Czujniki temperatury Stosuje się pary 2-przewodowych czujników temperatury typu Pt 500; ø5,2 mm. Dostępne długości kabla: 2 m, 3 m, 5 m lub 10 m. Wbudowany moduł radiowy Wbudowany moduł radiowy pełni rolę interfejsu do komunikacji z odbiornikiem radiowym. - Pasmo częstotliwości: 868 MHz. - Rodzaj telegramu radiowego: Open Metering Standard (OMS). - Aktualizacja przesyłanych danych: w trybie on-line bez zwłoki czasowej między pomiarem a transmisją wartości pomiarowych. - Transmisja danych: jednokierunkowa. - Odstęp między transmisjami danych: od 12 do 20 s, zależnie od długości telegramu (cyklu pracy). Interfejsy - Optyczny: standardowo interfejs ZVEI do komunikacji i testów, protokół M-Bus. - M-Bus: telegram z możliwością konfiguracji, zgodny z normą EN Odczyt danych i parametryzację zapewniają dwa przewody zabezpieczone przed zmianą polaryzacji. - L-Bus: adapter do montażu zewnętrznego modułu radiowego, telegram z możliwością konfiguracji, zgodny z normą EN Odczyt danych i parametryzację zapewniają dwa przewody zabezpieczone przed zmianą polaryzacji. Protokół M-Bus. - RS-232: interfejs szeregowy do komunikacji z urządzeniami zewnętrznymi. Protokół M-Bus. - RS485: interfejs szeregowy do komunikacji z urządzeniami zewnętrznymi. Zasilanie 12V ± 5V. Protokół M-Bus. - Wyjście impulsowe: moduł 2 wyjść impulsowych typu Open Collector (z otwartym kolektorem), (bezpotencjałowy)..możliwość konfiguracji za pomocą oprogramowania IZAR@ SET. Domyślnymi wartościami wyjść impulsowych są: energia i objętość. W przypadku zasilanych bateriami ciepłomierzy pracujących w układach oferujących zdalny odczyt, najkrótszy odstęp między odczytami za pośrednictwem komunikacji M-Bus wynosi 3 minuty! - Wejście impulsowe: moduł 2 wejść impulsowych, maks. 8 Hz, min. czas trwania impulsu: 10 ms, opór wejścia: 2,2 MΩ, napięcie na zaciskach przyłączowych: 3 V DC, maks. długość kabla: max.10 m. Wartość impulsu i jednostkę miary np. energii, wody można zdefiniować za pomocą oprogramowania IZAR@ SET. Dane można przesyłać zdalnie. Oba wejścia mogą pracować w systemie dwóch okresów rozliczeniowych. - Kombinowane wejście/wyjście impulsowe: moduł 2 wejść i 1 wyjścia impulsowego. Możliwość konfiguracji za pomocą oprogramowania IZAR@SET. - Wyjścia analogowe: moduł 2 programowalnych wyjść pasywnych ( 4-20 ma); programowana wartość sygnalizacji wystąpienia błędu. Wartościami wyjścia mogą być: moc, przepływ, temperatury. Możliwość konfiguracji za pomocą oprogramowania IZAR@SET. Wyłącznie w przypadku ciepłomierzy zasilanych z sieci! Interfejs/gniazdo 1 brak modułów M-Bus Interfejs/gniazdo 2 RS232 RS485 wejście impulsowe L-Bus (do zewn. modułu radiowego) brak modułów M-Bus RS232 RS485 wejście impulsowe wyjście impulsowe wyjście/wyjście impulsowe wyjście analogowe mA L-Bus (do zewn. modułu radiowego) możliwość stosowania układu kombinowanego brak możliwości stosowania układu kombinowanego * zawsze można korzystać z wbudowanego modułu radiowego Pamięć zdarzeń Takie zdarzenia, jak zmiany i błędy są zapisywane w pamięci trwałej, której pojemność pozwala na wprowadzenie do 127 pozycji. Rejestrowane zdarzenia: - błąd sumy kontrolnej - błąd pomiaru temperatury - błędy pomiaru czasu pracy urządzenia - początek i koniec trybu testowania - zmiana konfiguracji podstawowej Pamięć miesięczna Pamięć historyczna ciepłomierza SONOMETER 1100 obejmuje 24 miesiące. Poniższe wartości zapisywane są w pamięci EEPROM z zaprogramowaną częstotliwością (codziennie, co tydzień, co miesiąc): - data/godzina - sumaryczna wielkość energii - energia wg taryfy 1 - energia wg taryfy 2 - warunek taryfowy 1 - warunek taryfowy 2 - sumaryczna objętość - licznik godzin pracy z błędem - maksymalny przepływ - czas, w którym wystąpił maksymalny przepływ - dzień, w którym wystąpił maksymalny przepływ - maksymalna moc - czas, w którym wystąpiła maksymalna moc - dzień, w którym wystąpiła maksymalna moc - licznik wejścia impulsowego 1 - licznik wejścia impulsowego 2 - definicja impulsu 1 - definicja impulsu 2 - dni pracy - maksymalna temperatura zasilania - czas, w którym wystąpiła maksymalna temperatura zasilania - dzień, w którym wystąpiła maksymalna temperatura zasilania - maksymalna temperatura powrotu - czas, w którym wystąpiła maksymalna temperatura powrotu - dzień, w którym wystąpiła maksymalna temperatura powrotu DHS-SRMT/PL VD.SH.J8.49 Danfoss 07/2015 7

8 Budowa i działanie (cd.) Rejestry pamięci Do zapamiętywania wartości zużycia służą dwa duże bloki rejestrów pamięci. Częstotliwość zapisywania można wybrać spośród podanych opcji (co 1, 2, 3, 4, 5, 6, 10, 12, 15, 20, 30, 60 minut lub pozostawić ją zgodnie z ustawieniem domyślnym co 24 h; w wybranym dniu miesiąca, tygodnia, (co 1024 s), w 15-tym lub ostatnim dniu miesiąca). Wybrane możliwości ustawień pamięci rejestru Dane zapamiętane w pamięci rejestru można wykorzystać w celu przeprowadzenia poniższych analiz: - Odczyt przelicznika w wyznaczonym dniu. Przykład: Jeśli jest zadanym dniem odczytu, na wyświetlaczu przelicznika widoczne są wartości odczytów od dnia poprzedniego roku do dnia bieżącego roku. - Porównanie zużycia z ostatniego okresu z okresem poprzednim. Blok pamięci Częstotliwość zapisywania Wartości Przykładowa wielkość bloku danych Liczba rekordów danych Okres rejestrowania Seg. 1 co 1 godz. Status błędu, czas trwania przeciążenia 16 bajtów dni Seg. 2 co 24 godz. temperaturą, czas trwania przeciążenia 16 bajtów dni przepływem, temperatura zasilania, Seg. 1 co 1 godz. temperatura powrotu, data i godzina, energia, 8 bajtów dni energia wg taryfy 1, energia wg taryfy 2, Seg. 2 co 24 godz. warunek taryfowy 1, warunek taryfowy 2, 8 bajtów dni objętość, licznik godzin pracy z błędami Pamięci maksymalnych wartości chwilowych Przelicznik oblicza maksymalne wartości mocy, przepływu i temperatur na podstawie okresu poboru, a uzyskane wartości zapisywane są w pamięci EEPROM. Częstotliwość aktualizacji można wybrać spośród podanych wartości: co 6, 15, 30 lub 60 minut, 24 godz. (lub 1024 s). Ustawienie domyślne: co 60 minut. Funkcja taryfy Przelicznik oferuje cztery opcjonalne pamięci taryfowe do monitorowania stanów obciążenia instalacji dla limitów taryfowych. Szerokie warunki taryfowe umożliwiają indywidualne dostosowanie ciepłomierza do warunków eksploatacyjnych właściwych dla danego użytkownika. Możliwe są następujące rodzaje limitów: (przykład dotyczy wyświetlacza z 3 miejscami po przecinku) Typ LIMIT Rozdzielczość LIMITU T C 1 C T R T F C 1 C P kw 1 kw Q l / h 100 l / h Z 15 minut Wskazania na wyświetlaczu Wartości wraz z jednostkami miary i symbolami pokazywane są na 8-cyfrowym wyświetlaczu LCD przelicznika. Układ pętli SONOMETER 1100 zawiera sześć pętli wyświetlanych danych. Niektóre wyświetlane okna zawierają dwie pozycje lub większą ich liczbę (maksymalnie do siedmiu), które są pokazywane na zmianę co 4 sekundy. Istnieje możliwość wybiórczego wyłączenia niektórych pozycji w pętli lub całych pętli. Aby ułatwić obsługę, pętle na wyświetlaczu oznaczono cyframi od 1 do 6. Pętla główna z aktualnymi danymi dotyczącymi np. energii, objętości i przepływu stanowi ustawienie domyślne. Zgodnie z powyższą tabelą energia lub przedział czasu (w godzinach), w którym spełnione są warunki taryfy zostają zapisane w pamięciach taryfowych. 8 VD.SH.J8.49 Danfoss 07/2015 DHS-SRMT/PL

9 Schemat pętli Pętla miesięczna Pętla taryfowa Pętla wejść impulsowych Pętla informacyjna Pętla daty rozliczenia Pętla główna DHS-SRMT/PL VD.SH.J8.49 Danfoss 07/2015 9

10 Wyświetlane komunikaty (standard) Pętla Sekwencja Okno 1 Okno 2 Okno Energia sumaryczna 1 Pętla główna 1,2 Objętość 1.3 Energia sumaryczna (chłodzenie) 1.4 Przepływ 1,5 Zasilanie 1.6 Temperatura zasilania /powrotu 1.7 Różnica temperatur (sekwencja wyświetlana będzie jedynie w przypadku ciepłomierza z funkcją taryfy do układów chłodzenia) 1.8 dni pracy godziny pracy z błędem 1.9 Status błędu 1.10 Test wyświetlacza Pętla Sekwencja Okno 1 Okno 2 Okno Data rozliczenia 1 Energia z 1 daty rozliczenia Accd 1A 2.2 Accd 1 Energia z następnej 1 daty rozliczenia 2.3 Data rozliczenia 1 w roku poprzednim Energia z 1 daty rozliczenia w roku poprzednim Accd 1L 2 Pętla daty rozliczenia 2.4 Data rozliczenia 2 Energia z 2 daty rozliczenia Accd 2A 2,5 Accd 2 Energia z następnej 2 daty rozliczenia 2.6 Data rozliczenia 2 w roku poprzednim Energia z 2 daty rozliczenia w roku poprzednim Accd 2L Data rozliczenia 2 w roku poprzednim Wejście impulsowe 2 Wejście impulsowe objętości 2 Pętla Sekwencja Okno 1 Okno 2 Okno Aktualna data Aktualna godzina 3 Pętla informacyjna 3.2 SEC_Adr Adres wtórny 3.3 Pri_ Adr 1 Adres pierwotny Pri_Adr 2 Adres pierwotny 2 3,5 Sposób montażu 3.6 Port 1 Nr modułu zainstalowanego w porcie Port 2 Nr modułu zainstalowanego w porcie Status wbudowanego modułu radiowego ((sekwencja wyświetlana będzie jedynie w przypadku ciepłomierzy z wbudowanym modułem radiowym)) 3.9 Wersja oprogramowania Suma kontrolna Pętla Sekwencja Okno 1 Okno 2 Okno 3 4 Pętla wejść impulsowych 4.1 In1 4.2 In2 Wejście impulsowe 1 wartości sumaryczne Wejście impulsowe 2 wartości sumaryczne PPI wartość impulsu 1 PPI wartość impulsu 2 Pętla Sekwencja Okno 1 Okno 2 Okno 3 Okno 4 Okno 5 Okno 6 5 Pętla taryfowa Sekwencja wyświetlana będzie jedynie w przypadku ciepłomierza z funkcją taryfy do układów chłodzenia Pętla Sekwencja Okno 1 Okno 2 Okno 3 Okno 4 Okno 5 Okno LOG Data w ostatnim miesiącu Energia Objętość Max. przepływ Max. moc 6 Pętla wartości miesięcznej 6.2 LOG Data w miesiącu - 1 Energia Objętość Max. przepływ Max. moc 6.3 LOG Data w miesiącu - 2 Energia Objętość Max. przepływ Max. moc LOG Data w miesiącu - 23 Energia Objętość Max. przepływ Max. moc Prosta obsługa Przycisk umieszczony z przodu przelicznika służy do przechodzenia między różnymi wyświetlanymi pozycjami. Przycisk można przycisnąć krótko lub przytrzymać dłużej. Krótkie przyciśnięcie (< 3 s) powoduje przełączenie do następnej pozycji w ramach danej pętli, natomiast dłuższe (> 3 s) powoduje przejście do następnej pętli. Okno Energia (sekwencja 1.1) w pętli głównej jest ustawieniem podstawowym wyświetlacza. Jeśli w ciągu około 4 minut przycisk nie zostanie naciśnięty, nastąpi automatyczne przełączenie pracy wyświetlacza przelicznika w tryb oszczędzania energii. Ponowne naciśnięcie przycisku spowoduje przywrócenie ustawienia podstawowego. Ustawienia pętli można zaprogramować stosownie do indywidualnych wymagań klienta, korzystając z oprogramowania IZAR@SET. 10 VD.SH.J8.49 Danfoss 07/2015 DHS-SRMT/PL

11 Montaż Zależnie od wersji ciepłomierz montuje się na rurociągu z czynnikiem o niskiej lub wysokiej temperaturze zgodnie z danymi umieszczonymi na tabliczce znamionowej. Ciepłomierz należy zamontować w taki sposób, aby kierunek przepływu był zgodny z kierunkiem wskazywanym przez strzałkę umieszczoną na przetworniku przepływu. Po zakończonym montażu należy dopilnować, aby przetwornik przepływu cały czas był wypełniony cieczą. Nie trzeba stosować prostych odcinków rurociągu (stabilizujących przepływ) przed wlotem i za wylotem przetwornika przepływu. Ciepłomierz można montować na rurociągach zarówno poziomych, jak i pionowych, jednakże należy wykonać to w taki sposób, aby w przetworniku przepływu nie gromadziły się pęcherzyki powietrza. Zaleca się montaż przetwornika przepływu pod kątem 45. Ciepłomierz należy zamontować w odpowiednio dużej odległości od potencjalnych źródeł zakłóceń elektromagnetycznych (przełączników, silników elektrycznych, lamp jarzeniowych itp.). W przypadku zastosowania w układach chłodzenia, a także w aplikacjach, w których temperatury czynnika przekraczają 90 C, przelicznik należy zamontować na ścianie przy użyciu specjalnego uchwytu w odpowiedniej odległości od źródeł ciepła. W celu ułatwienia późniejszego demontażu ciepłomierza zaleca się zainstalowanie zaworów odcinających przed wlotem i za wylotem z urządzenia. Ciepłomierz należy zamontować w miejscu dogodnym dla operatora i personelu utrzymania ruchu. Dalsze informacje dostępne są w instrukcji obsługi ciepłomierza SONOMETER DHS-SRMT/PL VD.SH.J8.49 Danfoss 07/

12 Ød Arkusz informacyjny Wymiary L2 R AGV AGZ h H L L1 B ØD K Ø L1 L1 F Wymiar nominalny q p = 0,6 m³/ h q p = 1,5 m³/ h q p = 2,5 m³/ h q p = 3,5 m³/ h q p = 6 m³/ h q p = 10 m³/ h q p = 15 m³/ h q p = 25 m³/ h q p = 40 m³/ h q p = 60 m³/ h L [mm] L1 [mm] L2 [mm] B [mm] R [mm] H (mm) ,5 88,5 88,5 88,5 88,5 88, h (mm) 14, , 5 14, , , , , , ,5 108 G¾B G1B G1B FL G¾B G1B G1B FL G1B G1B FL G1¼B AGZ FL 25 FL G1¼B FL 25 FL G2B FL FL FL FL FL AGV R½ R¾ R¾ - R½ R¾ R¾ - R¾ R¾ - R1 - - R1 - - R1½ D [mm] d [mm] F [mm] K [mm] Masa [kg] 0,76 0,85 0,96 2,75 0,76 0,85 0,96 2,75 0,85 0,96 2,75 1,5 3,5 4,8 1,5 3,5 4, ,4 7, 0 8,9 10,9 16,4 12 VD.SH.J8.49 Danfoss 07/2015 DHS-SRMT/PL

13 Wymiary, cd. Czujniki temperatury Montaż Typ Średnica D (mm) Długość L (mm) Zanurzony (bezpośredni) lub w kieszeni (pośredni) Pt 500 ø 5,2 45 Kieszenie do montażu czujników Średnica czujnika Długość Typ Mosiądz Stal nierdzewna (mm) ø 5,2 ø 5,2 L1 (mm) L (mm) Zawory kulowe Wymiar IG (mm) Długość L (mm) Wysokość B (mm) G ½ G ¾ G Złączki Wymiar AGV AGZ Długość L (mm) Długość całkowita L 1 (mm) R ½ G ¾ B 35 44,5 AGV AGZ R ¾ G 1 B 47, 5 59 R 1 G 1¼ B 47, 5 60,5 L L1 R 1½ G 2 B DHS-SRMT/PL VD.SH.J8.49 Danfoss 07/
