1 INSTRUKCJA MONTAŻU I EKSPLOATACJI CIEPŁOMIERCA ATP 440

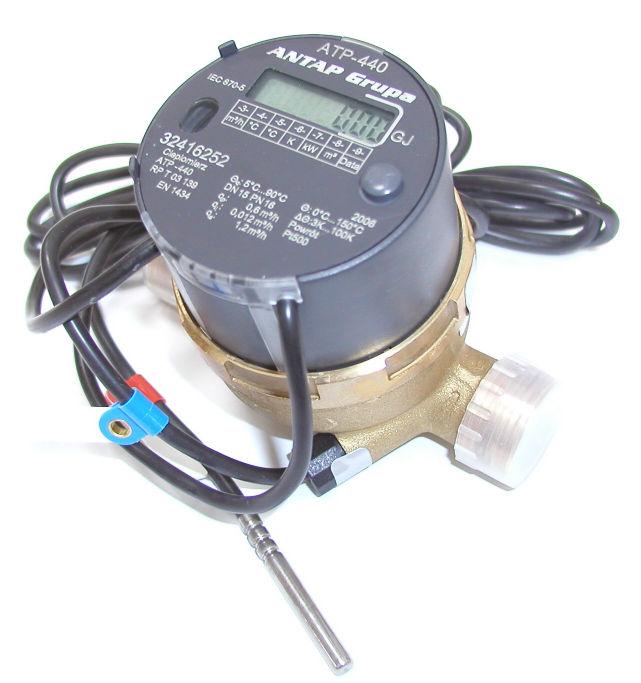

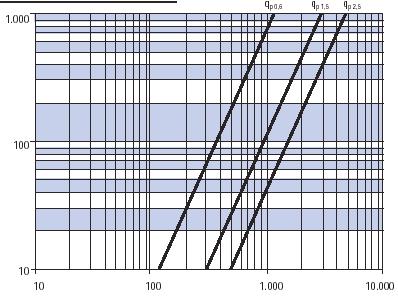

2 1. Wstęp Niniejsza instrukcja ma na celu zapoznanie instalatorów sprzętu z branży ciepłowniczej z prawidłowym sposobem montażu ciepłomierza ATP-440, a użytkowników z warunkami prawidłowej eksploatacji urządzenia. 2. Opis urządzenia Ciepłomierz kompaktowy ATP-440 produkcji HYDROMETER GmbH, Niemcy, jest elektronicznym urządzeniem pomiarowym, współpracującym z mechanicznym przetwornikiem przepływu. Ciepłomierz spełnia wymagania określone w przepisach metrologicznych o ciepłomierzach według EN 1434 oraz jest dopuszczony do użytkowania na terytorium RP decyzją Prezesa GUM - znak zatwierdzenia typu RP T Elementy ciepłomierza kompaktowego ATP-440: mikroprocesorowy przelicznik wskazujący, zamontowany bezpośrednio na przetworniku przepływu, z fabrycznie połączoną parą czujników temperatury Pt 500. Jeden z czujników może być zamontowany w korpusie przetwornika przepływu, przetwornik przepływu: mechaniczny, wielostrumieniowy, bez sprzęgła magnetycznego. - maksymalna. temperatura pracy 90 C (z możliwością chwilowego przegrzania do 110 C), - przepływy nominalne: 0,6; 1,5; 2,5 m 3 /h, średnice: DN 15; 20, Wersje ciepłomierza: standardowa - zawierająca interfejs OPTO zgodny z EN 1434, z dodatkowym wyjściem M-Bus zgodnym z EN 1434, z wyjściami impulsowymi Energia i Objętość Jeżeli ciepłomierz jest w wersji z wyjściem impulsowym impulsy pojawiają się przy zmianie ostatniej cyfry znaczącej na wyświetlaczu, a ich waga jest zgodna z wartością przyrostu energii odpowiadającej tej ostatniej cyfrze. 3. Podstawowe dane techniczne modułowego ciepłomierza ATP zakres mierzonych temperatur: t 0-90 o C, - zakres mierzonych różnic temperatur: t o C, - zakres przepływów nominalnych: 0,6; 1,5 lub 2,5 m 3 /h - czas pracy baterii (bateria litowa) 8 lat - pomiar przepływu: mechaniczny, - czujniki temperatury dwuprzewodowe, Pt jednostki pomiarowe metryczne: GJ, MWh, kwh, kw, C, m 3, - dynamika pomiaru q p /q i 100:1 - klasa ochrony obudowy: IP 54, - temperatura otoczenia podczas pracy: C, - klasa środowiskowa C wg EN z 1997 r. - w standardzie: interfejs OPTO, - opcjonalnie: interfejs M- Bus, wyjścia impulsowe Energia i Objętość Przetwornik przepływu: Wielostrumieniowy Parametr przetwornik przepływu typ M-MKWC qp m 3 /h qi l/h qs m 3 /h DN mm p przy qn bar Zakres temp. pracy C 5 90 PN bar 16 Instalacja - pion / poziom Gwint - G ¾ 1 Połączenie ½ ¾ straty ciśnienia [bar] 0,6 1,5 2,5 przepływ [l/h] Charakterystyka tłumienia przetwornika przepływu.

3 Ciepłomierz nie wymaga żadnej regulacji w czasie pracy. Obsługa polega na odczycie wskazań przelicznika oraz sprawdzeniu stanu połączeń i przewodów elektrycznych. H1 4. H L L1 Parametr Ciepłomierz ATP 440 qp m 3 /h DN mm Długość L mm Długość L1 mm Wysokość H mm 75 Wysokość H 1 mm 95 Wyświetlenia ciepłomierza ATP 440 Ciepłomierz posiada jednolinijkowy, siedmiomiejscowy wyświetlacz ciekłokrystaliczny Wyświetlenia danych ciepłomierza odbywają się w dwóch sekwencjach, grupach: Sekwencja podstawowa Sekwencja serwisowa Przejścia pomiędzy kolejnymi parametrów wskazań ciepłomierza można dokonać za pomocą przycisku głównego umieszczonego na płycie czołowej przelicznika wskazującego. Krótkie wciśnięcie przycisku powoduje przejście do następnego okna wyświetleń w obrębie danej pętli. W celu przejścia do drugiej pętli należy przycisk na przeliczniku wcisnąć i przytrzymać przez około 5 sekundy. W lewym górnym rogu wyświetlacza umieszczony jest znak +, sygnalizujący pracę urządzenia. Normalnie wyświetlacz ciepłomierza jest uśpiony (wyłącza się po 5). Pierwsze naciśnięcie przycisku budzi wyświetlacz i ukazuje się licznik energii cieplnej. Energia podana jest w GJ. Jednostka energii opisana jest na płytce czołowej obok wyświetlacza. Jeżeli ciepłomierz, w funkcji autotestu, stwierdzi wystąpienie błędu naprzemiennie z wartością energii wyświetlany jest kod błędu. Sekwencja podstawowa prezentuje: Po obudzeniu wyświetlacza - Licznik energii cieplnej naprzemiennie z kodem błędu (jeżeli błąd występuje), Po krótkim naciśnięciu przycisku - Test wyświetlacza (przez około 3 sekundy) - Wartość energii o północy ustalonego dnia odczytu naprzemiennie z datą tego odczytu. Jeżeli pierwszy odczyt nie był dokonany wyświetlana jest data produkcji urządzenia. Sekwencja serwisowa Po długim naciśnięciu przycisku ciepłomierza wyświetlane są: - w lewym dolnym rogu symbole (opisy), - w części środkowej wyświetlacza wartości odpowiadające symbolom odpowiednio: s 1 - przepływ chwilowy s 2 - temperatura zasilania s 3 - temperatura powrotu s 4 - różnica temperatur s 5 - moc chwilowa s H - licznik objętości s H - ustalony następny dzień odczytu. Pod wyświetlaczem ciepłomierza umieszczona jest tabela zawierająca w górnym wierszu symbol (opis) wyświetlanego pola, a w dolnym jednostkę wyświetlanej wartości.

4 W wersji z wyjściem impulsowym ciepłomierz generuje impulsy proporcjonalne do energii i objętości z wagą równą wartości przyrostowi tych wielkości odpowiadającemu ostatniej cyfrze na wyświetlaczu ciepłomierza. np. dla wskazania energii z trzema miejscami po przecinku waga impulsów energii wynosi 0,001 GJ 5. Kody błędów W przypadku wystąpienia zakłóceń eksploatacyjnych pracy ciepłomierza na wyświetlaczu przelicznika pojawia się komunikat wskazujący symbol błędu. W ciepłomierzu ATP 440 występują następujące kody błędów: - C - 1- uszkodzenie RAM konieczność wymiany ciepłomierza (test co 5 minut) - F uszkodzenie układu pomiarowego, zwarcie na czujniku, przerwa w obwodzie czujnika (test co pomiar temperatury 32 sekundy) - F inwersja temperatur (test co pomiar temperatury 32 sekundy) - F uszkodzenie układu pomiaru przepływu (test co 5 minut) - F uszkodzenie układu komunikacji optycznej (test co 4 sekundy) - F odwrotny montaż przetwornika przepływu 6. Montaż ciepłomierza Montaż ciepłomierza należy przeprowadzić zgodnie z niniejszą instrukcją oraz zaleceniami dostawcy energii cieplnej. Montaż powinien być wykonany po zakończeniu wszelkich prac instalacyjnych w węźle. Ciepłomierz zamontowany może być na rurociągu powrotnym systemu grzewczego zgodnie z oznaczeniem powrót umieszczanym przez producenta na tabliczce znamionowej ciepłomierza. Ciepłomierz należy zainstalować tak by kierunek przepływu był zgodny z kierunkiem strzałki znajdującej się na obudowie przetwornika przepływu (rys. 1). Rys. 1 Ciepłomierz kompaktowy ATP 440 oznaczenie kierunku przepływu Wybór miejsca montażu ciepłomierza powinien uwzględniać łatwości dostępu obsługi eksploatacyjnej oraz obsługi serwisowej. Ciepłomierz nie powinien być instalowany w pobliżu źródeł zakłóceń elektromagnetycznych (styczniki, silniki elektryczne, jarzeniówki, itp.). Zaleca się umieszczanie zaworów odcinających przed i za ciepłomierzem co ułatwiania demontażu. (Rys. 2). W czasie eksploatacji ciepłomierz powinien być możliwie zabezpieczony przed wstrząsami i drganiami. Należy upewnić się czy przetwornik przepływu ciepłomierza po zamontowaniu jest wypełniony wodą.

5 Zasilanie Filtr Powrót Zawory Rys. 2 Instalacja pomiarowa ciepłomierza na węźle cieplnym Przetwornik przepływu Ciepłomierz może być instalowany zarówno na rurach poziomych (rys 3a) i pionowych (rys 3b). Nie wolno dopuszczać do możliwości zbierania się pęcherzy powietrznych w przetworniku (rys 3c). a) b) c) Rys. 3 Instalacja pomiarowa ciepłomierza na węźle cieplnym schemat ogólny Dla zapewnienia prawidłowej pracy ciepłomierza zaleca się między innymi: - przepłukanie instalacji i oczyszczenie filtra przed montażem przetwornika - montowanie zaworów odcinający przed i za przetwornikiem przepływu, - zainstalowanie filtra siatkowego lub osadnika przed przetwornikiem przepływu. Za przetwornikiem wskazane jest umieszczenie drugiego filtra siatkowego zabezpieczającego przetwornik przy napełnianiu instalacji powrotem, - współosiowe wykonanie odcinków rurociągu przed i za przetwornikiem przepływu, tak aby nie wywoływać naprężeń w jego korpusie, - stosowanie wstawek wodomierzowych, gdy zachodzi konieczność zdemontowania przetwornika przepływu.

6 Czujniki temperatury Czujniki temperatury należy obsługiwać delikatnie. Standardowo kable czujników temperatury są fabrycznie zamocowane na listwie wewnątrz przelicznika wskazującego. Kable czujników temperatury oznaczone są etykietami: - czujnik temperatury na zasilaniu - etykieta czerwona - czujnik temperatury na powrocie etykieta niebieska Należy zwrócić uwagę na poprawność umieszczenia odpowiedniego czujnika w korpusie przetwornika przepływu. Musi to być czujnik zgodny z opisem powrót zasilanie umieszczonym na tabliczce ciepłomierza. Czujnik mierzący druga temperaturę w może być umieszczony w zamontowanym wcześniej specjalnym zaworze kulowym lub w osłonie. Czujniki należy zabezpieczyć przed nieuprawnionym wysunięciem z osłon przez ich zaplombowanie. Czujnik znajdujący się w zaworze kulowym (po zamknięciu tego zaworu). może być wyjęty bez konieczności spuszczania wody z instalacji Przewody czujników winny być, w miarę możliwości, trwale przymocowane. Wersja z M-BUS lub Wyjściami impulsowymi W wersjach opcjonalnych dodatkowo występuje podłączenie M-Bus lub wyjść impulsowych (rys. 4) M-Bus: Zielony i biały kabel Wyjście impulsowe: Objętość (zielony kabel) złącze V Energia (biały kabel) - złącze E Rys. 4 Podłączeniu dodatkowych modułów 7. Uruchomienie i obsługa ciepłomierza Przed uruchomieniem ciepłomierza należy dokonać następujących czynności: - sprawdzić miejsce i prawidłowości montażu, zgodność z niniejszą dokumentacją, projektem montażu oraz zaleceniami dostawcy energii cieplnej, - sprawdzić dane ciepłomierza, szczególnie lokalizację przetwornika i prawidłowość podłączenia czujnika temperatury umieszczonego w korpusie przetwornika (powrót/zasilanie), - sprawdzić obecność, stan i aktualność cech legalizacyjnych - sprawdzić plombowanie wszystkich podzespołów, - sprawdzić działanie ciepłomierza (test polegający na przejrzeniu i ocenie prawidłowości wszystkich dostępnych wyświetleń).

7 8. Elementy dodatkowe ciepłomierzy Akcesoria dodatkowe do ciepłomierzy: - zawory kulowe do montażu ciepłomierzy, - osłony do montażu czujników temperatury, - głowica ZVIE do odczytu danych, - radioodbiornik HYDRO RADIO do radiowej transmisji danych. Oprogramowanie: HYDRO SET programistyczne narzędzie bazujące na M-Bus i interfejsie optycznym do: odczytu wartości zmierzonych: - wartości z ostatnich 18 miesięcy, - wartości z planowanego dnia odczytu, - historii błędów, - odczytu czasu bez pracy, - maksymalnej mocy, - maksymalnego przepływu, - maksymalnej temperatury, - licznika pracy, -... wydruku zawartości pamięci, konfiguracji ciepłomierza: - daty odczytu, - adresu, - wartości granicznych, - zerowania wartości maksymalnych. 9. Gwarancja Producent udziela gwarancji na prawidłowe działanie ciepłomierza. Okres gwarancji wynosi 12 miesięcy od daty oddania wyrobu do użytku, ale nie dłużej niż 15 miesięcy od daty wydania wyrobu z magazynu producenta. Podstawą reklamacji jest dołączona do wyrobu karta gwarancyjna. Gwarancja nie obejmuje wyrobu w którym stwierdzone są uszkodzenia mechaniczne, zerwane plomby oraz/lub uszkodzenia na skutek nieprawidłowej eksploatacji. Ciepłomierz posiada plomby legalizacyjne, potwierdzające jego poprawność metrologiczną. Cechy legalizacyjne (plomby) na ciepłomierzu muszą pozostać nienaruszone. Wszelkie uszkodzenia cech legalizacyjnych zwalniają producenta ze zobowiązań gwarancyjnych. Kable czujników temperatury są połączone trwale z ciepłomierzem i nie mogą być skracane ani modyfikowane w żaden sposób. Serwis gwarancyjny i pogwarancyjny ciepłomierza wykonuje firma ANTAP Grupa przedstawiciele. lub jej autoryzowani Niniejsza instrukcja jest podstawowym dokumentem służącym do zapoznania się z warunkami prawidłowego montażu i obsługi ciepłomierza kompaktowego ATP 440. Ponadto w sytuacji napotkania trudności w czasie montażu czy eksploatacji ciepłomierza producent służy konsultacjami.
