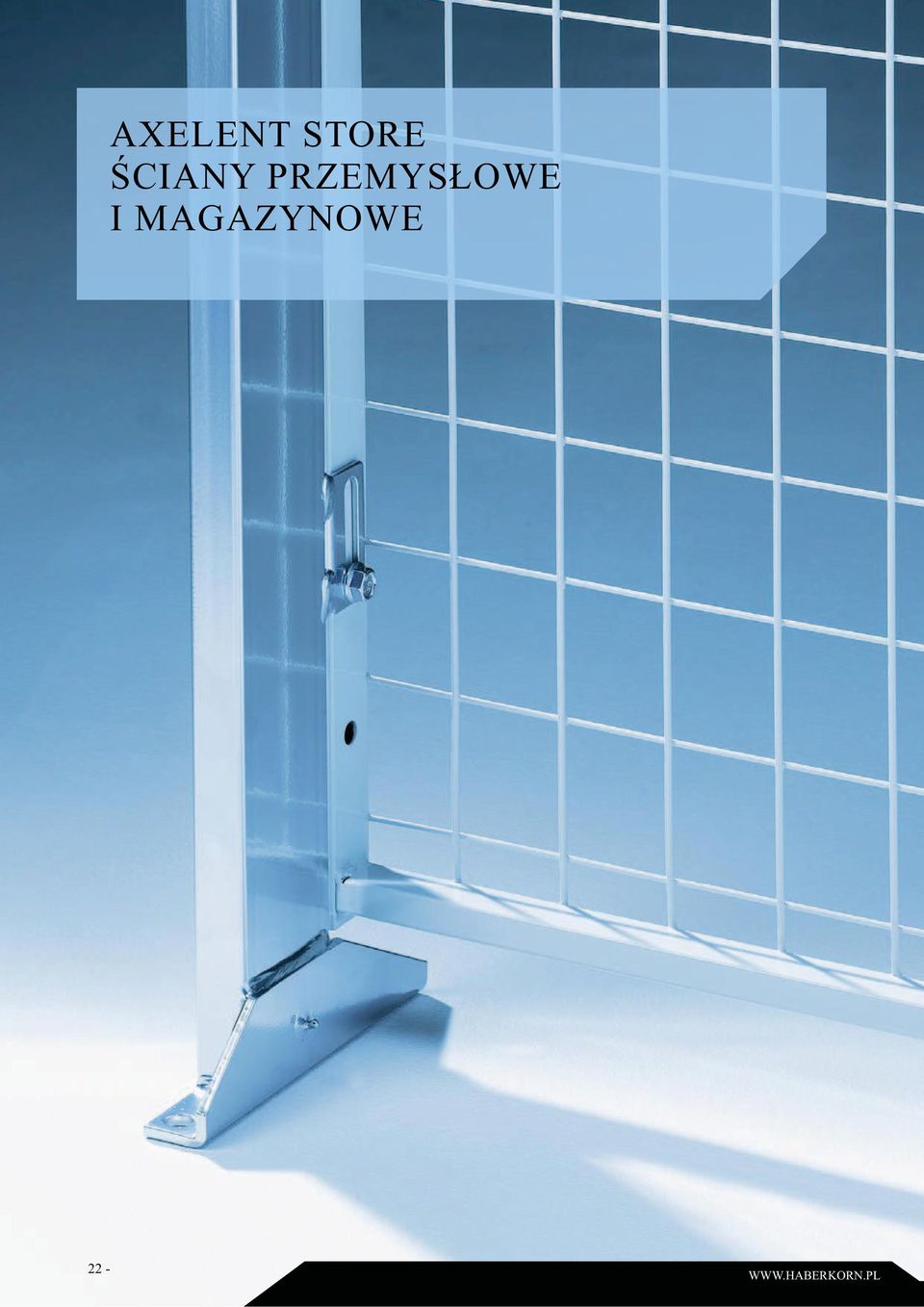

1 AXELENT STORE ŚCIANY PRZEMYSŁOWE I MAGAZYNOWE

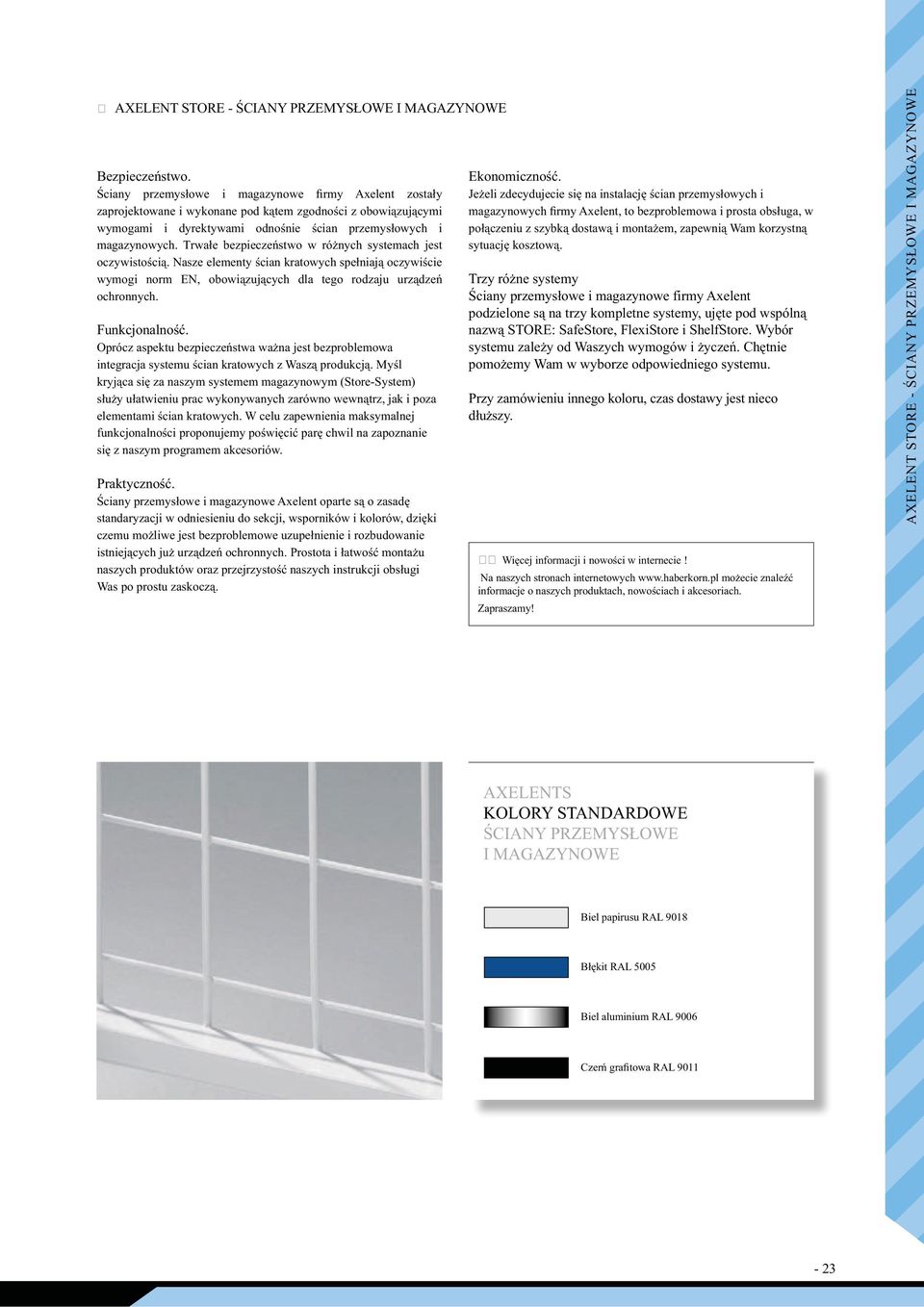

2 AXELENT STORE - ŚCIANY PRZEMYSŁOWE I MAGAZYNOWE Bezpieczeństwo. Ściany przemysłowe i magazynowe firmy Axelent zostały zaprojektowane i wykonane pod kątem zgodności z obowiązującymi wymogami i dyrektywami odnośnie ścian przemysłowych i magazynowych. Trwałe bezpieczeństwo w różnych systemach jest oczywistością. Nasze elementy ścian kratowych spełniają oczywiście wymogi norm EN, obowiązujących dla tego rodzaju urządzeń ochronnych. Funkcjonalność. Oprócz aspektu bezpieczeństwa ważna jest bezproblemowa integracja systemu ścian kratowych z Waszą produkcją. Myśl kryjąca się za naszym systemem magazynowym (Store-System) służy ułatwieniu prac wykonywanych zarówno wewnątrz, jak i poza elementami ścian kratowych. W celu zapewnienia maksymalnej funkcjonalności proponujemy poświęcić parę chwil na zapoznanie się z naszym programem akcesoriów. Praktyczność. Ściany przemysłowe i magazynowe Axelent oparte są o zasadę standaryzacji w odniesieniu do sekcji, wsporników i kolorów, dzięki czemu możliwe jest bezproblemowe uzupełnienie i rozbudowanie istniejących już urządzeń ochronnych. Prostota i łatwość montażu naszych produktów oraz przejrzystość naszych instrukcji obsługi Was po prostu zaskoczą. Ekonomiczność. Jeżeli zdecydujecie się na instalację ścian przemysłowych i magazynowych firmy Axelent, to bezproblemowa i prosta obsługa, w połączeniu z szybką dostawą i montażem, zapewnią Wam korzystną sytuację kosztową. Trzy różne systemy Ściany przemysłowe i magazynowe firmy Axelent podzielone są na trzy kompletne systemy, ujęte pod wspólną nazwą STORE: SafeStore, FlexiStore i ShelfStore. Wybór systemu zależy od Waszych wymogów i życzeń. Chętnie pomożemy Wam w wyborze odpowiedniego systemu. Przy zamówieniu innego koloru, czas dostawy jest nieco dłuższy. Więcej informacji i nowości w internecie! Na naszych stronach internetowych możecie znaleźć informacje o naszych produktach, nowościach i akcesoriach. Zapraszamy! AXELENT STORE - ŚCIANY PRZEMYSŁOWE I MAGAZYNOWE AXELENTS KOLORY STANDARDOWE ŚCIANY PRZEMYSŁOWE I MAGAZYNOWE Biel papirusu RAL 9018 Błękit RAL 5005 Biel aluminium RAL 9006 Czerń grafitowa RAL

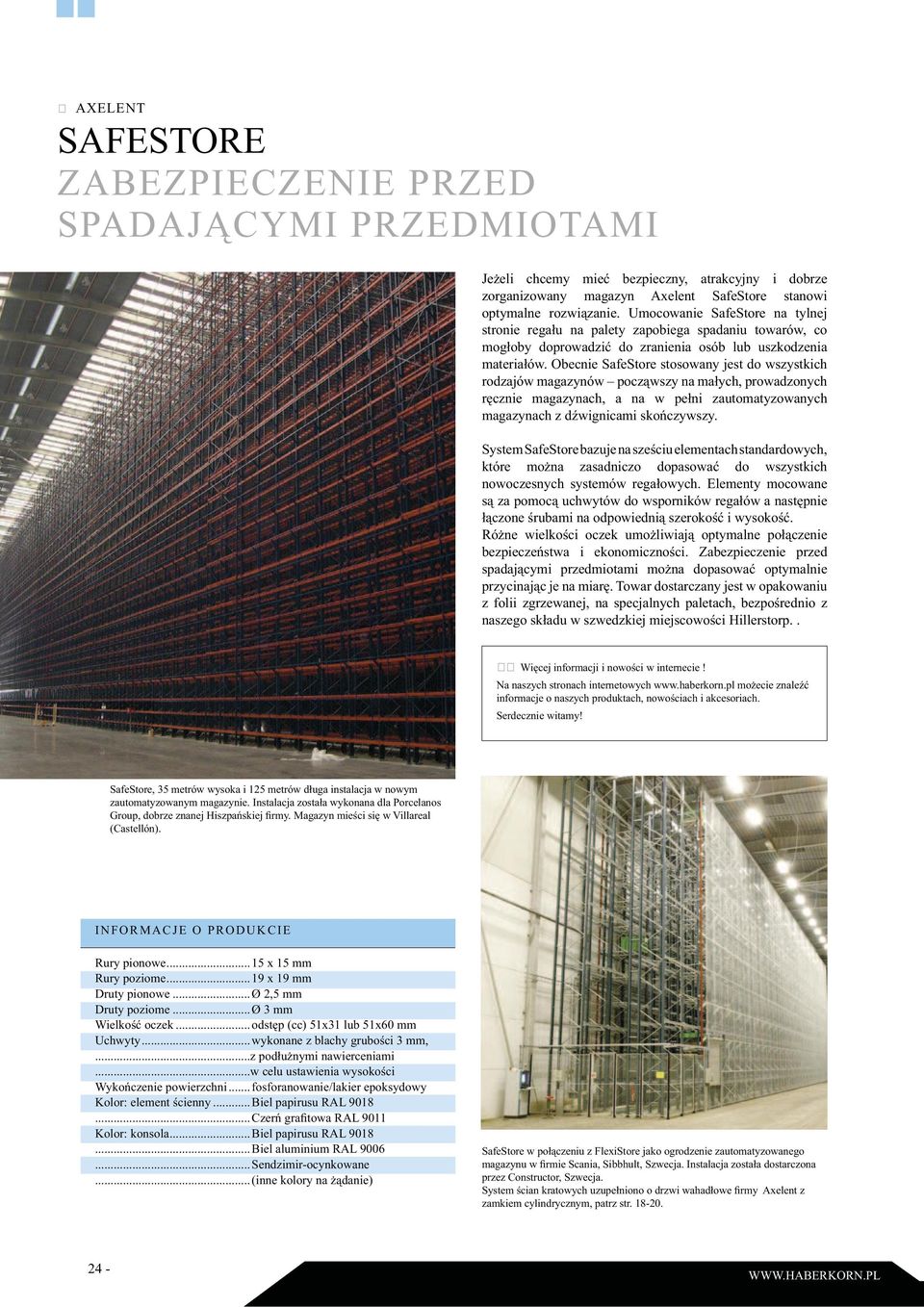

3 AXELENT SAFESTORE ZABEZPIECZENIE PRZED SPADAJĄCYMI PRZEDMIOTAMI Jeżeli chcemy mieć bezpieczny, atrakcyjny i dobrze zorganizowany magazyn Axelent SafeStore stanowi optymalne rozwiązanie. Umocowanie SafeStore na tylnej stronie regału na palety zapobiega spadaniu towarów, co mogłoby doprowadzić do zranienia osób lub uszkodzenia materiałów. Obecnie SafeStore stosowany jest do wszystkich rodzajów magazynów począwszy na małych, prowadzonych ręcznie magazynach, a na w pełni zautomatyzowanych magazynach z dźwignicami skończywszy. System SafeStore bazuje na sześciu elementach standardowych, które można zasadniczo dopasować do wszystkich nowoczesnych systemów regałowych. Elementy mocowane są za pomocą uchwytów do wsporników regałów a następnie łączone śrubami na odpowiednią szerokość i wysokość. Różne wielkości oczek umożliwiają optymalne połączenie bezpieczeństwa i ekonomiczności. Zabezpieczenie przed spadającymi przedmiotami można dopasować optymalnie przycinając je na miarę. Towar dostarczany jest w opakowaniu z folii zgrzewanej, na specjalnych paletach, bezpośrednio z naszego składu w szwedzkiej miejscowości Hillerstorp.. Więcej informacji i nowości w internecie! Na naszych stronach internetowych możecie znaleźć informacje o naszych produktach, nowościach i akcesoriach. Serdecznie witamy! SafeStore, 35 metrów wysoka i 125 metrów długa instalacja w nowym zautomatyzowanym magazynie. Instalacja została wykonana dla Porcelanos Group, dobrze znanej Hiszpańskiej firmy. Magazyn mieści się w Villareal (Castellón). INFORMACJE O PRODUKCIE Rury pionowe x 15 mm Rury poziome...19 x 19 mm Druty pionowe... Ø 2,5 mm Druty poziome...ø 3 mm Wielkość oczek... odstęp (cc) 51x31 lub 51x60 mm Uchwyty... wykonane z blachy grubości 3 mm,...z podłużnymi nawierceniami...w celu ustawienia wysokości Wykończenie powierzchni...fosforanowanie/lakier epoksydowy Kolor: element ścienny... Biel papirusu RAL Czerń grafitowa RAL 9011 Kolor: konsola... Biel papirusu RAL Biel aluminium RAL Sendzimir-ocynkowane...(inne kolory na żądanie) SafeStore w połączeniu z FlexiStore jako ogrodzenie zautomatyzowanego magazynu w firmie Scania, Sibbhult, Szwecja. Instalacja została dostarczona przez Constructor, Szwecja. System ścian kratowych uzupełniono o drzwi wahadłowe firmy Axelent z zamkiem cylindrycznym, patrz str

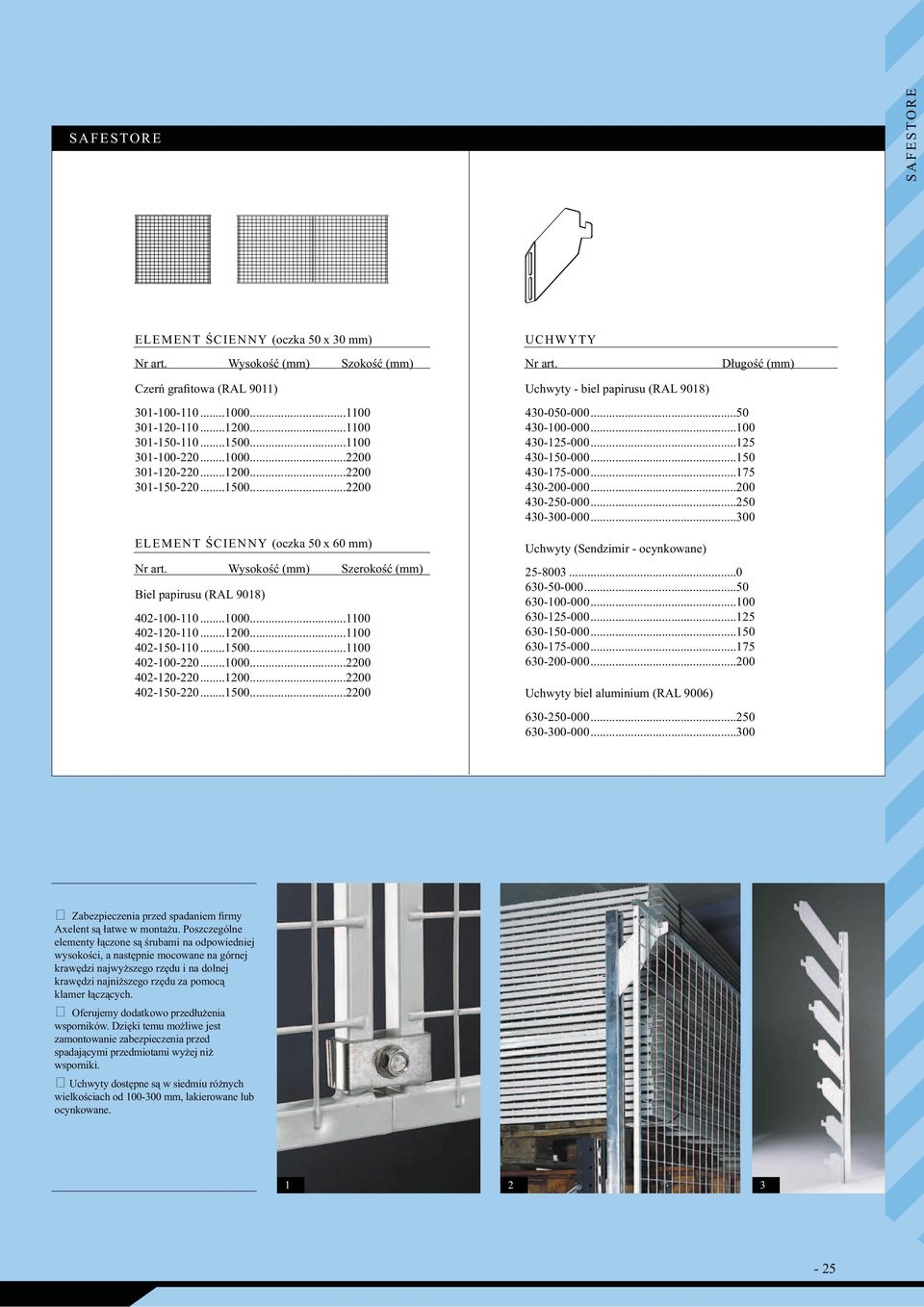

4 SAFESTORE S A F E S TO R E ELEMENT ŚCIENNY (oczka 50 x 30 mm) Nr art. Wysokość (mm) Szokość (mm) UCHWYTY Nr art. Długość (mm) Czerń grafitowa (RAL 9011) ELEMENT ŚCIENNY (oczka 50 x 60 mm) Uchwyty - biel papirusu (RAL 9018) Uchwyty (Sendzimir - ocynkowane) Uchwyty biel aluminium (RAL 9006) Zabezpieczenia przed spadaniem firmy Axelent są łatwe w montażu. Poszczególne elementy łączone są śrubami na odpowiedniej wysokości, a następnie mocowane na górnej krawędzi najwyższego rzędu i na dolnej krawędzi najniższego rzędu za pomocą klamer łączących. Oferujemy dodatkowo przedłużenia wsporników. Dzięki temu możliwe jest zamontowanie zabezpieczenia przed spadającymi przedmiotami wyżej niż wsporniki. Uchwyty dostępne są w siedmiu różnych wielkościach od mm, lakierowane lub ocynkowane

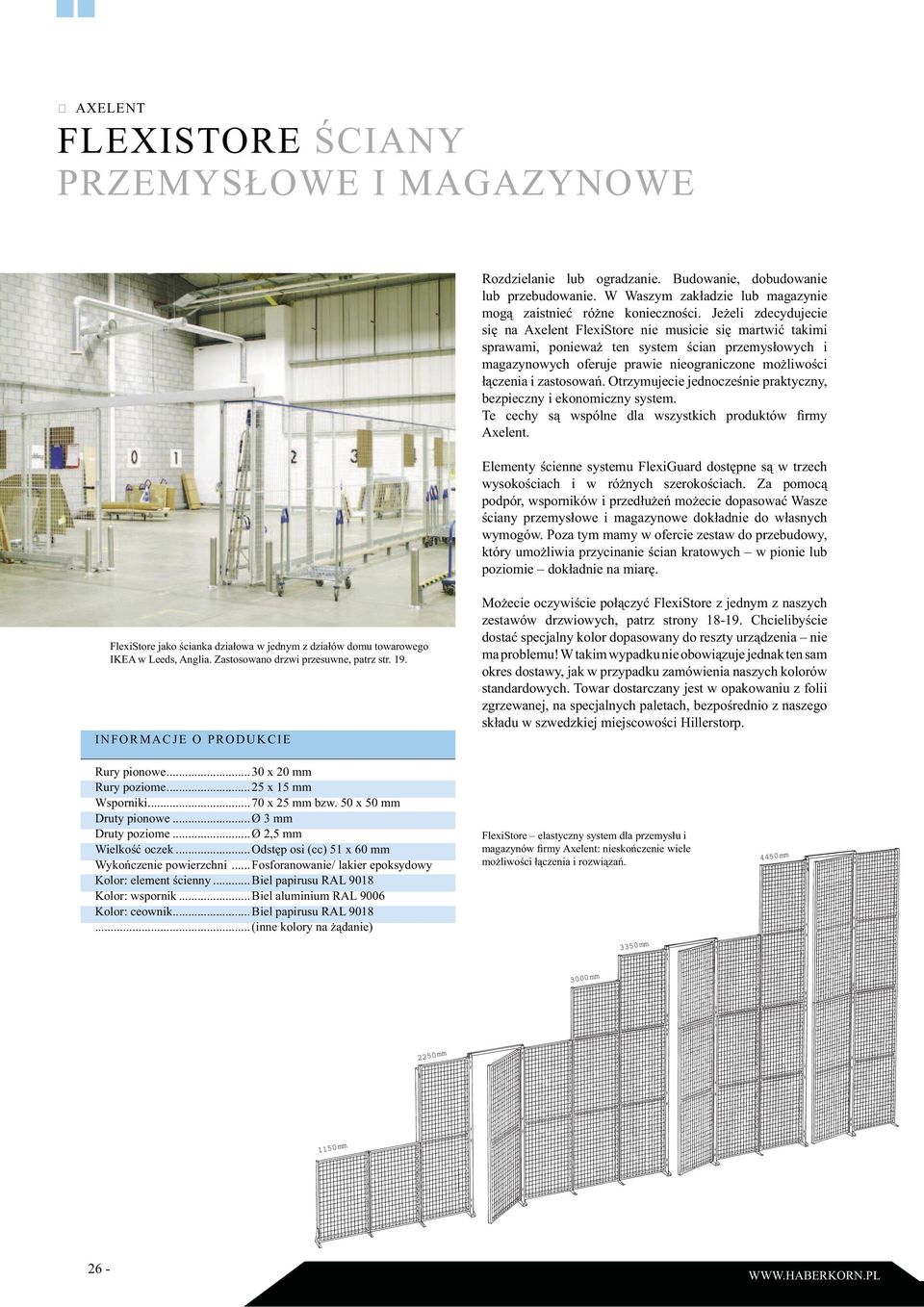

5 AXELENT FLEXISTORE ŚCIANY PRZEMYSŁOWE I MAGAZYNOWE Rozdzielanie lub ogradzanie. Budowanie, dobudowanie lub przebudowanie. W Waszym zakładzie lub magazynie mogą zaistnieć różne konieczności. Jeżeli zdecydujecie się na Axelent FlexiStore nie musicie się martwić takimi sprawami, ponieważ ten system ścian przemysłowych i magazynowych oferuje prawie nieograniczone możliwości łączenia i zastosowań. Otrzymujecie jednocześnie praktyczny, bezpieczny i ekonomiczny system. Te cechy są wspólne dla wszystkich produktów firmy Axelent. Elementy ścienne systemu FlexiGuard dostępne są w trzech wysokościach i w różnych szerokościach. Za pomocą podpór, wsporników i przedłużeń możecie dopasować Wasze ściany przemysłowe i magazynowe dokładnie do własnych wymogów. Poza tym mamy w ofercie zestaw do przebudowy, który umożliwia przycinanie ścian kratowych w pionie lub poziomie dokładnie na miarę. FlexiStore jako ścianka działowa w jednym z działów domu towarowego IKEA w Leeds, Anglia. Zastosowano drzwi przesuwne, patrz str. 19. INFORMACJE O PRODUKCIE Możecie oczywiście połączyć FlexiStore z jednym z naszych zestawów drzwiowych, patrz strony Chcielibyście dostać specjalny kolor dopasowany do reszty urządzenia nie ma problemu! W takim wypadku nie obowiązuje jednak ten sam okres dostawy, jak w przypadku zamówienia naszych kolorów standardowych. Towar dostarczany jest w opakowaniu z folii zgrzewanej, na specjalnych paletach, bezpośrednio z naszego składu w szwedzkiej miejscowości Hillerstorp. Rury pionowe x 20 mm Rury poziome...25 x 15 mm Wsporniki x 25 mm bzw. 50 x 50 mm Druty pionowe... Ø 3 mm Druty poziome...ø 2,5 mm Wielkość oczek... Odstęp osi (cc) 51 x 60 mm Wykończenie powierzchni...fosforanowanie/ lakier epoksydowy Kolor: element ścienny... Biel papirusu RAL 9018 Kolor: wspornik...biel aluminium RAL 9006 Kolor: ceownik... Biel papirusu RAL (inne kolory na żądanie) FlexiStore elastyczny system dla przemysłu i magazynów firmy Axelent: nieskończenie wiele możliwości łączenia i rozwiązań. 3350mm 4450mm 3000mm 2250mm 1150mm 26 -

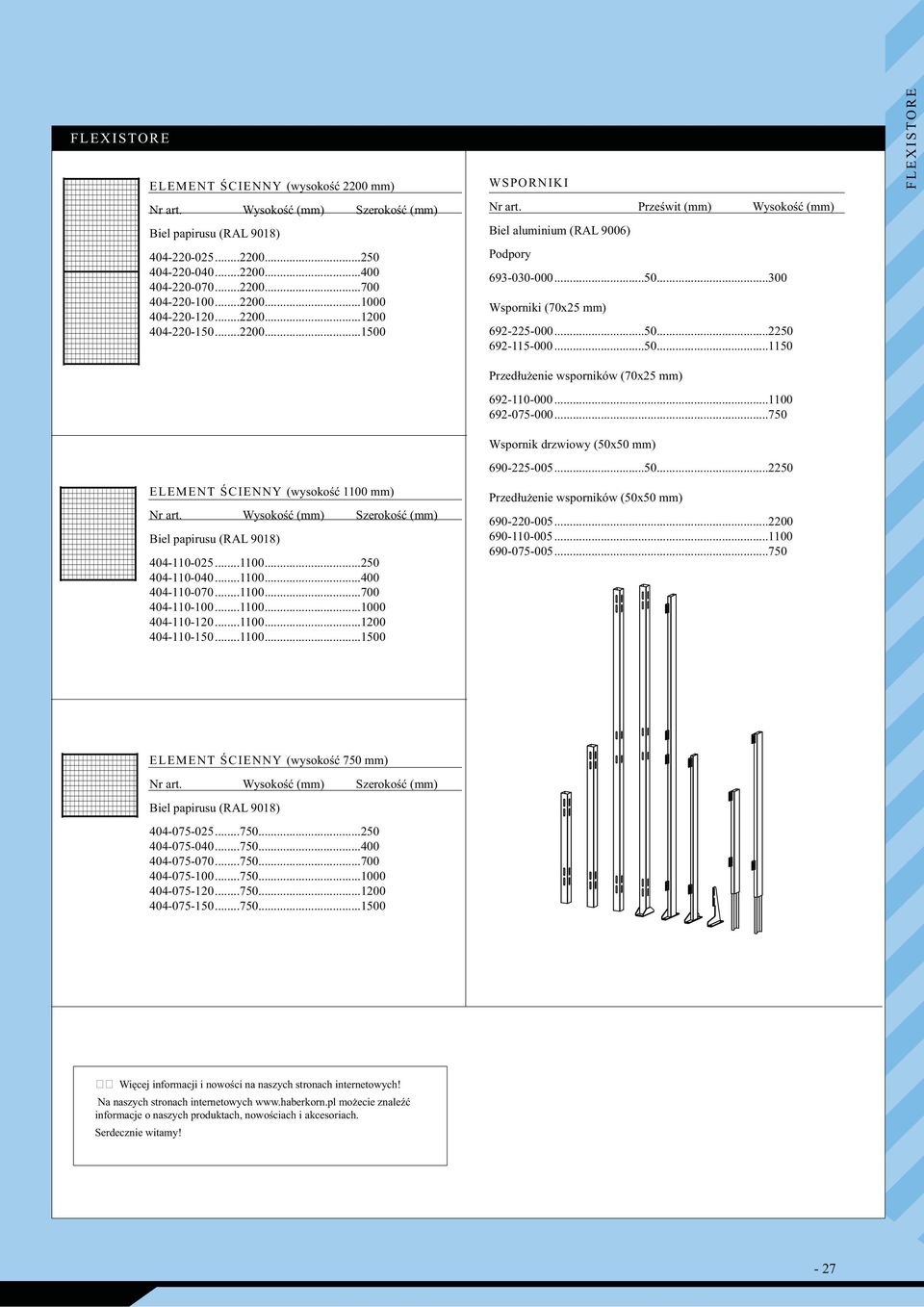

6 FLEXISTORE ELEMENT ŚCIENNY (wysokość 2200 mm) ELEMENT ŚCIENNY (wysokość 1100 mm) WSPORNIKI Nr art. Prześwit (mm) Wysokość (mm) Biel aluminium (RAL 9006) Podpory Wsporniki (70x25 mm) Przedłużenie wsporników (70x25 mm) Wspornik drzwiowy (50x50 mm) Przedłużenie wsporników (50x50 mm) F L E X I S TO R E ELEMENT ŚCIENNY (wysokość 750 mm) Więcej informacji i nowości na naszych stronach internetowych! Na naszych stronach internetowych możecie znaleźć informacje o naszych produktach, nowościach i akcesoriach. Serdecznie witamy! - 27

7 AXELENT FLEXISTORE ŚCIANY PRZEMYSŁOWE I MAGAZYNOWE Z TWORZYWA SZTUCZNEGO I BLACHY System FlexiStore firmy Axelent obejmuje także tworzywo sztuczne i blachy. Elastyczność naszego systemu pozwoli Wam na łączenie tworzywa sztucznego, blachy i ścian kratowych w zależności od potrzeb. Aby wyeliminować prześwity między elementami ścian różnego typu, proponujemy skorzystać z naszych specjalnych listew krawędziowych z blachy, patrz str. 29. System, łatwy w montażu, w którym można wykorzystać te same wsporniki i zestawy drzwiowe jak w naszych ścianach kratowych. FlexiStore elementy ścienny z blachy i krat jako ogrodzenie nowego działu eksploatacji i konserwacji w firmie Renault, Cléon, Francja. Dostępna wysokość 1100 i 2200 mm oraz cztery szerokości standardowe. System z tworzywa sztucznego i blachy Axelent FlexiStore nadaje się doskonale do magazynów, w których potrzebne jest elastyczne maskowanie (ochrona oczu) lub jako ogrodzenie wokół składu na butle z gazem. Wszystko pakowane jest starannie w folię zgrzewaną i dostarczane na specjalnych paletach, bezpośrednio z naszego składu w szwedzkiej miejscowości Hillerstorp. Więcej informacji i nowości na naszych stronach internetowych! Na naszych stronach internetowych możecie znaleźć informacje o naszych produktach, nowościach i akcesoriach. Serdecznie witamy! INFORMACJE O PRODUKCIE Rury pionowe x 20 mm Rury poziome...25 x 15 mm Tworzywo sztuczne... 2 mm (poliester termoplastyczny) Blacha...1 mm Wsporniki x 50 mm Kolor: element ścienny... Czerń grafitowa RAL Biel papirusu RAL 9018 Kolor: wsporniki... Błękit RAL Biel aluminium RAL Czerń grafitowa RAL Żółć cynkowa RAL Biel papirusu RAL (inne kolory na żądanie) FlexiStore elementy ścienne z tworzywa sztucznego i blachy jako ścianki działowe w magazynie; drzwi wahadłowe z zamkiem cylindrycznym. 28 -

8 ELEMENT ŚCIENNY TWORZYWO SZTUCZNE (wysokość 2200 mm) ELEMENT ŚCIENNY BLACHA (wysokość 2200 mm) ELEMENT ŚCIENNY TWORZYWO SZTUCZNE (wysokość 1100 mm) ELEMENT ŚCIENNY BLACHA (wysokość 1100 mm) F L E X I S TO R E Ś C I A N Y Z T W O R Z Y WA S Z T U C Z N E G O I B L A C H Y ELEMENT ŚCIENNY (wysokość 1100 mm) Sekcje i listwy krawędziowe dostępne są także w kolorze czerń grafitowa (RAL 9011); w tym przypadku numer artykułu rozpoczyna się od 3. WSPORNIKI Nr art. Prześwit (mm) Wysokość (mm) Błękit (RAL 5005) Biel aluminium (RAL 9006) Żółć cynkowa (RAL 1018) Czerń grafitowa (RAL 9011) LISTWY KRAWĘDZIOWE Nr art Długość (mm) - 29

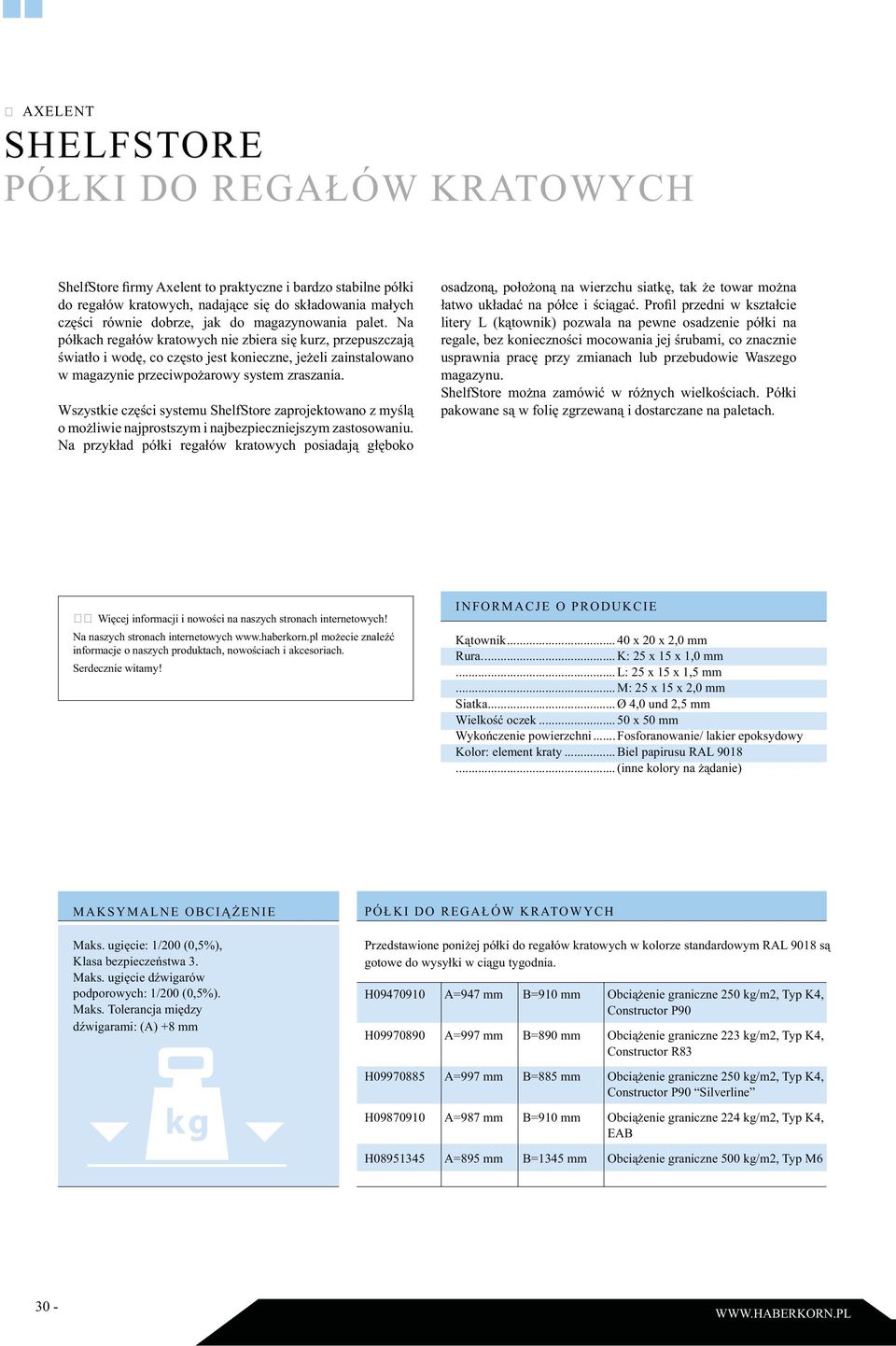

9 AXELENT SHELFSTORE PÓŁKI DO REGAŁÓW KRATOWYCH ShelfStore firmy Axelent to praktyczne i bardzo stabilne półki do regałów kratowych, nadające się do składowania małych części równie dobrze, jak do magazynowania palet. Na półkach regałów kratowych nie zbiera się kurz, przepuszczają światło i wodę, co często jest konieczne, jeżeli zainstalowano w magazynie przeciwpożarowy system zraszania. Wszystkie części systemu ShelfStore zaprojektowano z myślą o możliwie najprostszym i najbezpieczniejszym zastosowaniu. Na przykład półki regałów kratowych posiadają głęboko osadzoną, położoną na wierzchu siatkę, tak że towar można łatwo układać na półce i ściągać. Profil przedni w kształcie litery L (kątownik) pozwala na pewne osadzenie półki na regale, bez konieczności mocowania jej śrubami, co znacznie usprawnia pracę przy zmianach lub przebudowie Waszego magazynu. ShelfStore można zamówić w różnych wielkościach. Półki pakowane są w folię zgrzewaną i dostarczane na paletach. Więcej informacji i nowości na naszych stronach internetowych! Na naszych stronach internetowych możecie znaleźć informacje o naszych produktach, nowościach i akcesoriach. Serdecznie witamy! INFORMACJE O PRODUKCIE Kątownik x 20 x 2,0 mm Rura.... K: 25 x 15 x 1,0 mm... L: 25 x 15 x 1,5 mm... M: 25 x 15 x 2,0 mm Siatka... Ø 4,0 und 2,5 mm Wielkość oczek x 50 mm Wykończenie powierzchni...fosforanowanie/ lakier epoksydowy Kolor: element kraty... Biel papirusu RAL (inne kolory na żądanie) MAKSYMALNE OBCIĄŻENIE Maks. ugięcie: 1/200 (0,5%), Klasa bezpieczeństwa 3. Maks. ugięcie dźwigarów podporowych: 1/200 (0,5%). Maks. Tolerancja między dźwigarami: (A) +8 mm PÓŁKI DO REGAŁÓW KRATOWYCH Przedstawione poniżej półki do regałów kratowych w kolorze standardowym RAL 9018 są gotowe do wysyłki w ciągu tygodnia. H A=947 mm B=910 mm Obciążenie graniczne 250 kg/m2, Typ K4, Constructor P90 H A=997 mm B=890 mm Obciążenie graniczne 223 kg/m2, Typ K4, Constructor R83 H A=997 mm B=885 mm Obciążenie graniczne 250 kg/m2, Typ K4, Constructor P90 Silverline H A=987 mm B=910 mm Obciążenie graniczne 224 kg/m2, Typ K4, EAB H A=895 mm B=1345 mm Obciążenie graniczne 500 kg/m2, Typ M6 30 -

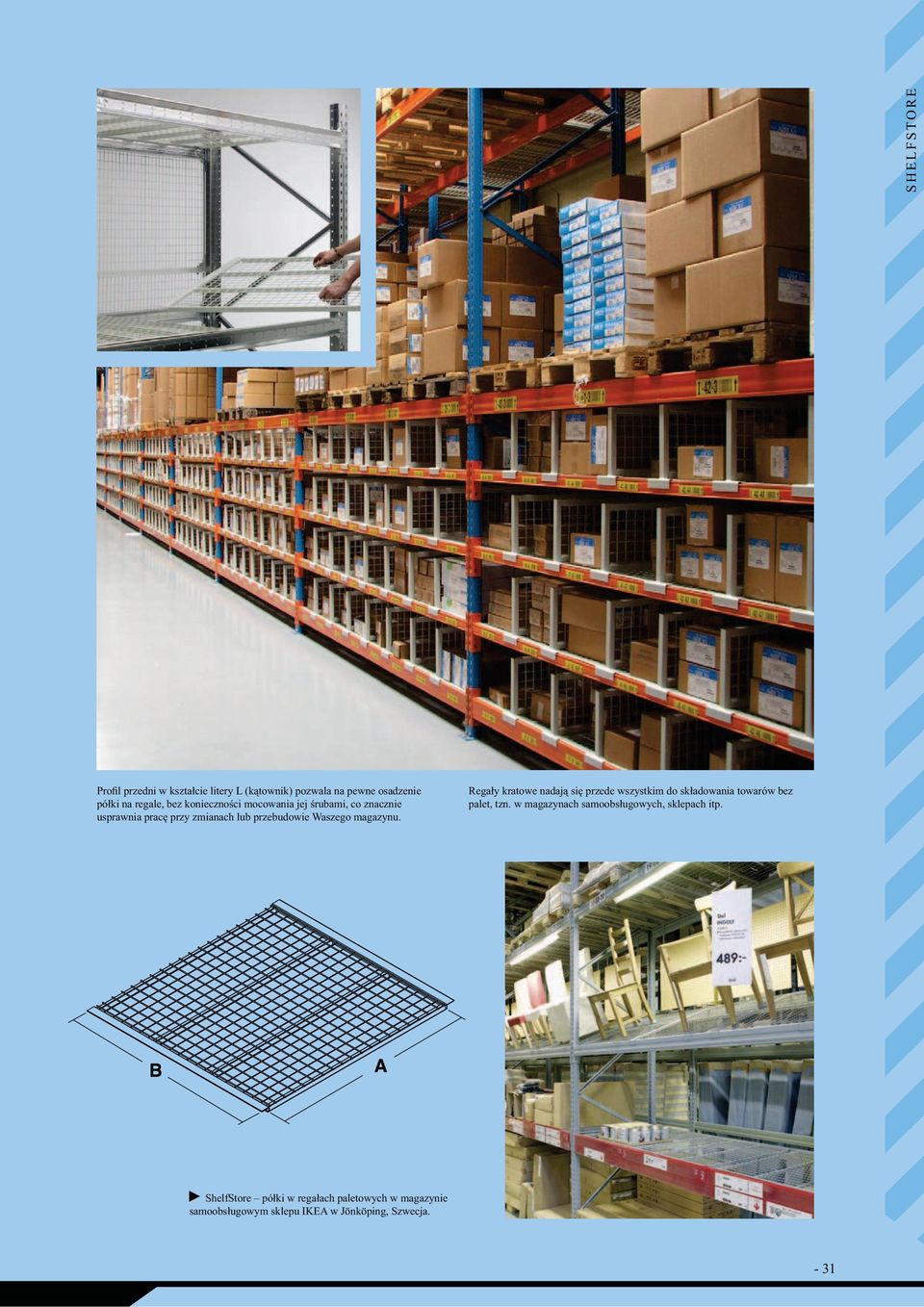

10 S H E L F S TO R E Profil przedni w kształcie litery L (kątownik) pozwala na pewne osadzenie półki na regale, bez konieczności mocowania jej śrubami, co znacznie usprawnia pracę przy zmianach lub przebudowie Waszego magazynu. Regały kratowe nadają się przede wszystkim do składowania towarów bez palet, tzn. w magazynach samoobsługowych, sklepach itp. ShelfStore półki w regałach paletowych w magazynie samoobsługowym sklepu IKEA w Jönköping, Szwecja. - 31

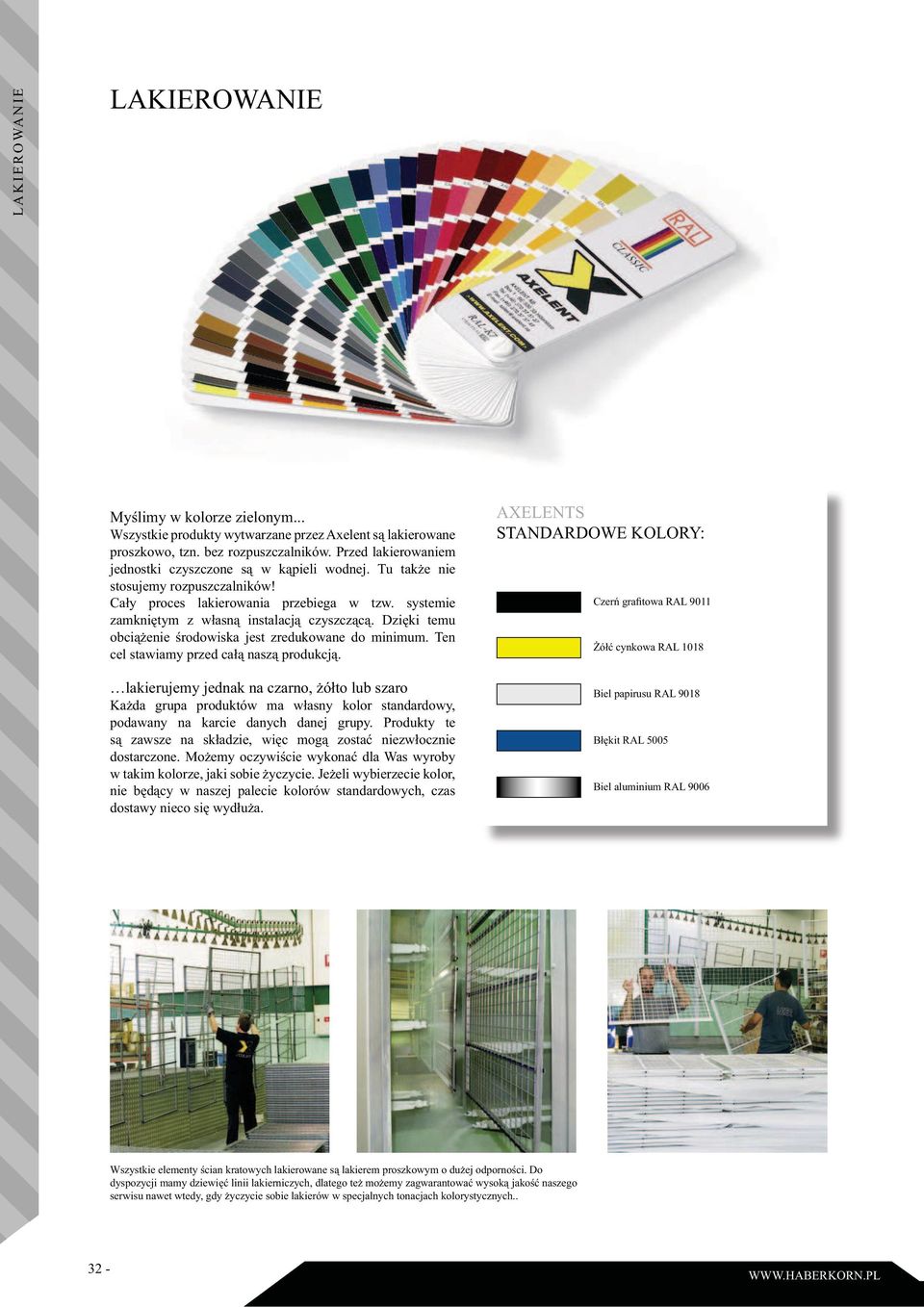

11 L A K I E R O WA N I E LAKIEROWANIE Myślimy w kolorze zielonym... Wszystkie produkty wytwarzane przez Axelent są lakierowane proszkowo, tzn. bez rozpuszczalników. Przed lakierowaniem jednostki czyszczone są w kąpieli wodnej. Tu także nie stosujemy rozpuszczalników! Cały proces lakierowania przebiega w tzw. systemie zamkniętym z własną instalacją czyszczącą. Dzięki temu obciążenie środowiska jest zredukowane do minimum. Ten cel stawiamy przed całą naszą produkcją. lakierujemy jednak na czarno, żółto lub szaro Każda grupa produktów ma własny kolor standardowy, podawany na karcie danych danej grupy. Produkty te są zawsze na składzie, więc mogą zostać niezwłocznie dostarczone. Możemy oczywiście wykonać dla Was wyroby w takim kolorze, jaki sobie życzycie. Jeżeli wybierzecie kolor, nie będący w naszej palecie kolorów standardowych, czas dostawy nieco się wydłuża. AXELENTS STANDARDOWE KOLORY: Czerń grafitowa RAL 9011 Żółć cynkowa RAL 1018 Biel papirusu RAL 9018 Błękit RAL 5005 Biel aluminium RAL 9006 Wszystkie elementy ścian kratowych lakierowane są lakierem proszkowym o dużej odporności. Do dyspozycji mamy dziewięć linii lakierniczych, dlatego też możemy zagwarantować wysoką jakość naszego serwisu nawet wtedy, gdy życzycie sobie lakierów w specjalnych tonacjach kolorystycznych
