INFORMACJE DOTYCZĄCE REGAŁÓW

Transkrypt

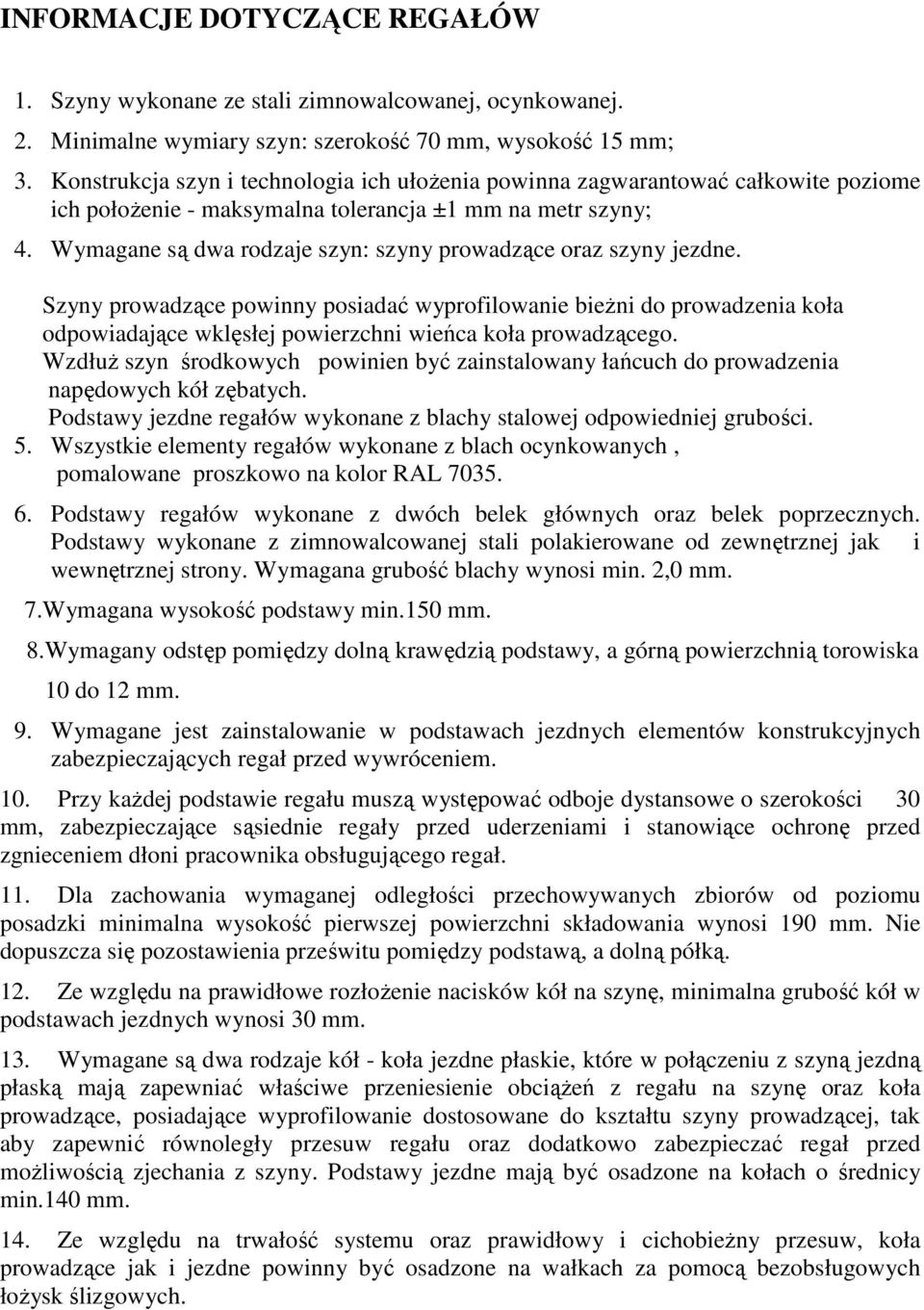

1 INFORMACJE DOTYCZĄCE REGAŁÓW 1. Szyny wykonane ze stali zimnowalcowanej, ocynkowanej. 2. Minimalne wymiary szyn: szerokość 70 mm, wysokość 15 mm; 3. Konstrukcja szyn i technologia ich ułoŝenia powinna zagwarantować całkowite poziome ich połoŝenie - maksymalna tolerancja ±1 mm na metr szyny; 4. Wymagane są dwa rodzaje szyn: szyny prowadzące oraz szyny jezdne. Szyny prowadzące powinny posiadać wyprofilowanie bieŝni do prowadzenia koła odpowiadające wklęsłej powierzchni wieńca koła prowadzącego. WzdłuŜ szyn środkowych powinien być zainstalowany łańcuch do prowadzenia napędowych kół zębatych. Podstawy jezdne regałów wykonane z blachy stalowej odpowiedniej grubości. 5. Wszystkie elementy regałów wykonane z blach ocynkowanych, pomalowane proszkowo na kolor RAL Podstawy regałów wykonane z dwóch belek głównych oraz belek poprzecznych. Podstawy wykonane z zimnowalcowanej stali polakierowane od zewnętrznej jak i wewnętrznej strony. Wymagana grubość blachy wynosi min. 2,0 mm. 7.Wymagana wysokość podstawy min.150 mm. 8.Wymagany odstęp pomiędzy dolną krawędzią podstawy, a górną powierzchnią torowiska 10 do 12 mm. 9. Wymagane jest zainstalowanie w podstawach jezdnych elementów konstrukcyjnych zabezpieczających regał przed wywróceniem. 10. Przy kaŝdej podstawie regału muszą występować odboje dystansowe o szerokości 30 mm, zabezpieczające sąsiednie regały przed uderzeniami i stanowiące ochronę przed zgnieceniem dłoni pracownika obsługującego regał. 11. Dla zachowania wymaganej odległości przechowywanych zbiorów od poziomu posadzki minimalna wysokość pierwszej powierzchni składowania wynosi 190 mm. Nie dopuszcza się pozostawienia prześwitu pomiędzy podstawą, a dolną półką. 12. Ze względu na prawidłowe rozłoŝenie nacisków kół na szynę, minimalna grubość kół w podstawach jezdnych wynosi 30 mm. 13. Wymagane są dwa rodzaje kół - koła jezdne płaskie, które w połączeniu z szyną jezdną płaską mają zapewniać właściwe przeniesienie obciąŝeń z regału na szynę oraz koła prowadzące, posiadające wyprofilowanie dostosowane do kształtu szyny prowadzącej, tak aby zapewnić równoległy przesuw regału oraz dodatkowo zabezpieczać regał przed moŝliwością zjechania z szyny. Podstawy jezdne mają być osadzone na kołach o średnicy min.140 mm. 14. Ze względu na trwałość systemu oraz prawidłowy i cichobieŝny przesuw, koła prowadzące jak i jezdne powinny być osadzone na wałkach za pomocą bezobsługowych łoŝysk ślizgowych.

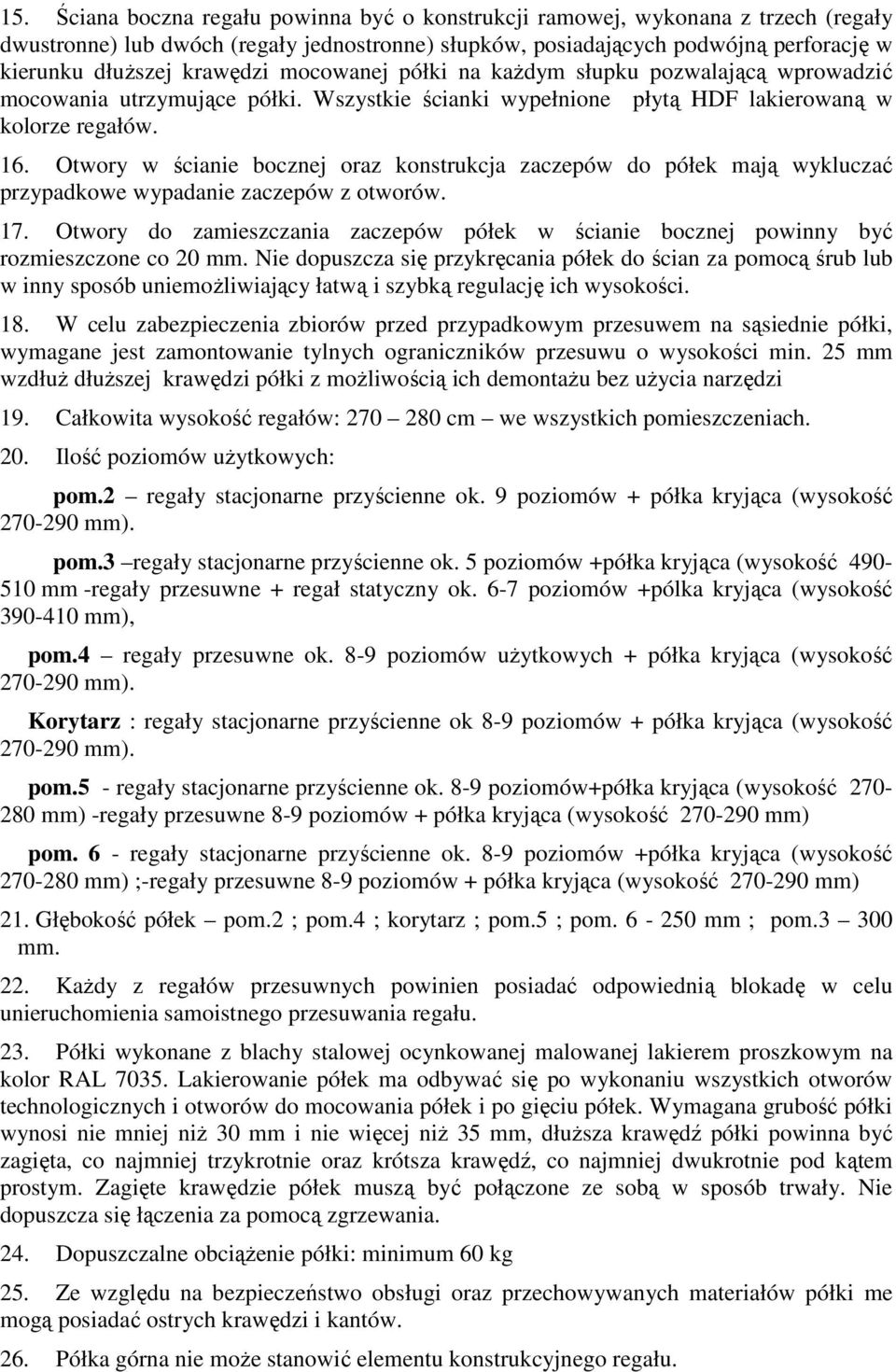

2 15. Ściana boczna regału powinna być o konstrukcji ramowej, wykonana z trzech (regały dwustronne) lub dwóch (regały jednostronne) słupków, posiadających podwójną perforację w kierunku dłuŝszej krawędzi mocowanej półki na kaŝdym słupku pozwalającą wprowadzić mocowania utrzymujące półki. Wszystkie ścianki wypełnione płytą HDF lakierowaną w kolorze regałów. 16. Otwory w ścianie bocznej oraz konstrukcja zaczepów do półek mają wykluczać przypadkowe wypadanie zaczepów z otworów. 17. Otwory do zamieszczania zaczepów półek w ścianie bocznej powinny być rozmieszczone co 20 mm. Nie dopuszcza się przykręcania półek do ścian za pomocą śrub lub w inny sposób uniemoŝliwiający łatwą i szybką regulację ich wysokości. 18. W celu zabezpieczenia zbiorów przed przypadkowym przesuwem na sąsiednie półki, wymagane jest zamontowanie tylnych ograniczników przesuwu o wysokości min. 25 mm wzdłuŝ dłuŝszej krawędzi półki z moŝliwością ich demontaŝu bez uŝycia narzędzi 19. Całkowita wysokość regałów: cm we wszystkich pomieszczeniach. 20. Ilość poziomów uŝytkowych: pom.2 regały stacjonarne przyścienne ok. 9 poziomów + półka kryjąca (wysokość mm). pom.3 regały stacjonarne przyścienne ok. 5 poziomów +półka kryjąca (wysokość mm -regały przesuwne + regał statyczny ok. 6-7 poziomów +pólka kryjąca (wysokość mm), pom.4 regały przesuwne ok. 8-9 poziomów uŝytkowych + półka kryjąca (wysokość mm). Korytarz : regały stacjonarne przyścienne ok 8-9 poziomów + półka kryjąca (wysokość mm). pom.5 - regały stacjonarne przyścienne ok. 8-9 poziomów+półka kryjąca (wysokość mm) -regały przesuwne 8-9 poziomów + półka kryjąca (wysokość mm) pom. 6 - regały stacjonarne przyścienne ok. 8-9 poziomów +półka kryjąca (wysokość mm) ;-regały przesuwne 8-9 poziomów + półka kryjąca (wysokość mm) 21. Głębokość półek pom.2 ; pom.4 ; korytarz ; pom.5 ; pom mm ; pom mm. 22. KaŜdy z regałów przesuwnych powinien posiadać odpowiednią blokadę w celu unieruchomienia samoistnego przesuwania regału. 23. Półki wykonane z blachy stalowej ocynkowanej malowanej lakierem proszkowym na kolor RAL Lakierowanie półek ma odbywać się po wykonaniu wszystkich otworów technologicznych i otworów do mocowania półek i po gięciu półek. Wymagana grubość półki wynosi nie mniej niŝ 30 mm i nie więcej niŝ 35 mm, dłuŝsza krawędź półki powinna być zagięta, co najmniej trzykrotnie oraz krótsza krawędź, co najmniej dwukrotnie pod kątem prostym. Zagięte krawędzie półek muszą być połączone ze sobą w sposób trwały. Nie dopuszcza się łączenia za pomocą zgrzewania. 24. Dopuszczalne obciąŝenie półki: minimum 60 kg 25. Ze względu na bezpieczeństwo obsługi oraz przechowywanych materiałów półki me mogą posiadać ostrych krawędzi i kantów. 26. Półka górna nie moŝe stanowić elementu konstrukcyjnego regału.

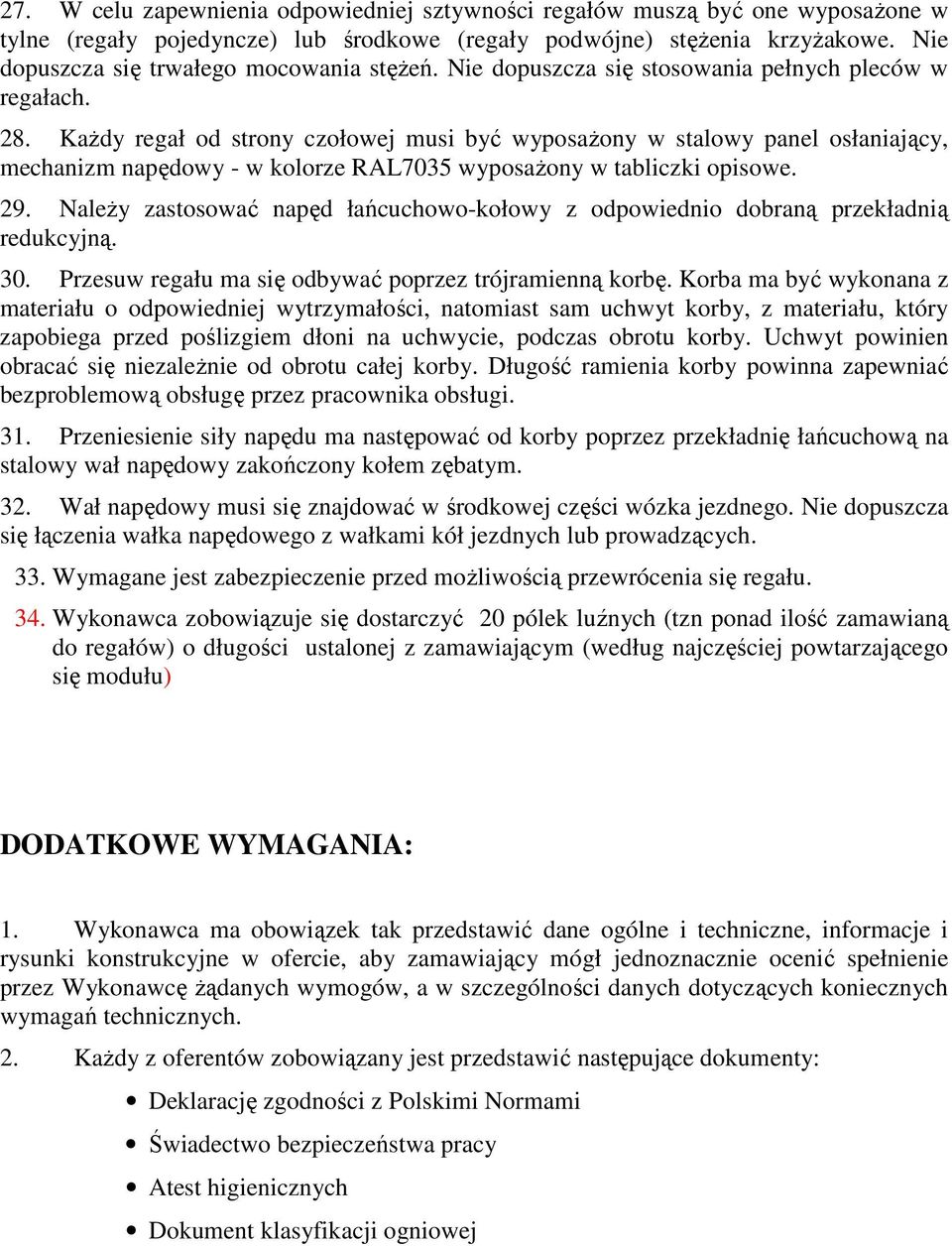

3 27. W celu zapewnienia odpowiedniej sztywności regałów muszą być one wyposaŝone w tylne (regały pojedyncze) lub środkowe (regały podwójne) stęŝenia krzyŝakowe. Nie dopuszcza się trwałego mocowania stęŝeń. Nie dopuszcza się stosowania pełnych pleców w regałach. 28. KaŜdy regał od strony czołowej musi być wyposaŝony w stalowy panel osłaniający, mechanizm napędowy - w kolorze RAL7035 wyposaŝony w tabliczki opisowe. 29. NaleŜy zastosować napęd łańcuchowo-kołowy z odpowiednio dobraną przekładnią redukcyjną. 30. Przesuw regału ma się odbywać poprzez trójramienną korbę. Korba ma być wykonana z materiału o odpowiedniej wytrzymałości, natomiast sam uchwyt korby, z materiału, który zapobiega przed poślizgiem dłoni na uchwycie, podczas obrotu korby. Uchwyt powinien obracać się niezaleŝnie od obrotu całej korby. Długość ramienia korby powinna zapewniać bezproblemową obsługę przez pracownika obsługi. 31. Przeniesienie siły napędu ma następować od korby poprzez przekładnię łańcuchową na stalowy wał napędowy zakończony kołem zębatym. 32. Wał napędowy musi się znajdować w środkowej części wózka jezdnego. Nie dopuszcza się łączenia wałka napędowego z wałkami kół jezdnych lub prowadzących. 33. Wymagane jest zabezpieczenie przed moŝliwością przewrócenia się regału. 34. Wykonawca zobowiązuje się dostarczyć 20 pólek luźnych (tzn ponad ilość zamawianą do regałów) o długości ustalonej z zamawiającym (według najczęściej powtarzającego się modułu) DODATKOWE WYMAGANIA: 1. Wykonawca ma obowiązek tak przedstawić dane ogólne i techniczne, informacje i rysunki konstrukcyjne w ofercie, aby zamawiający mógł jednoznacznie ocenić spełnienie przez Wykonawcę Ŝądanych wymogów, a w szczególności danych dotyczących koniecznych wymagań technicznych. 2. KaŜdy z oferentów zobowiązany jest przedstawić następujące dokumenty: Deklarację zgodności z Polskimi Normami Świadectwo bezpieczeństwa pracy Atest higienicznych Dokument klasyfikacji ogniowej

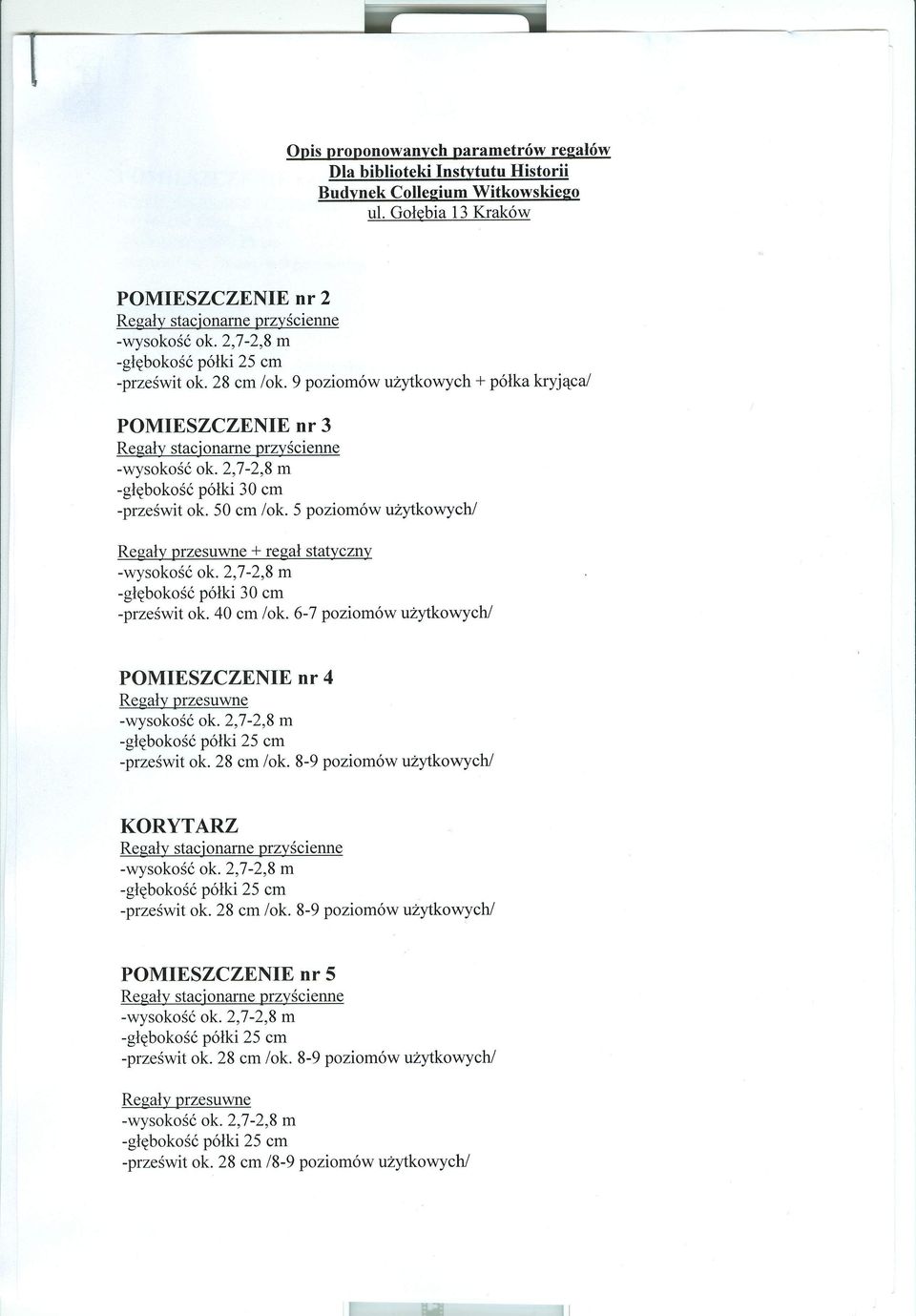

4

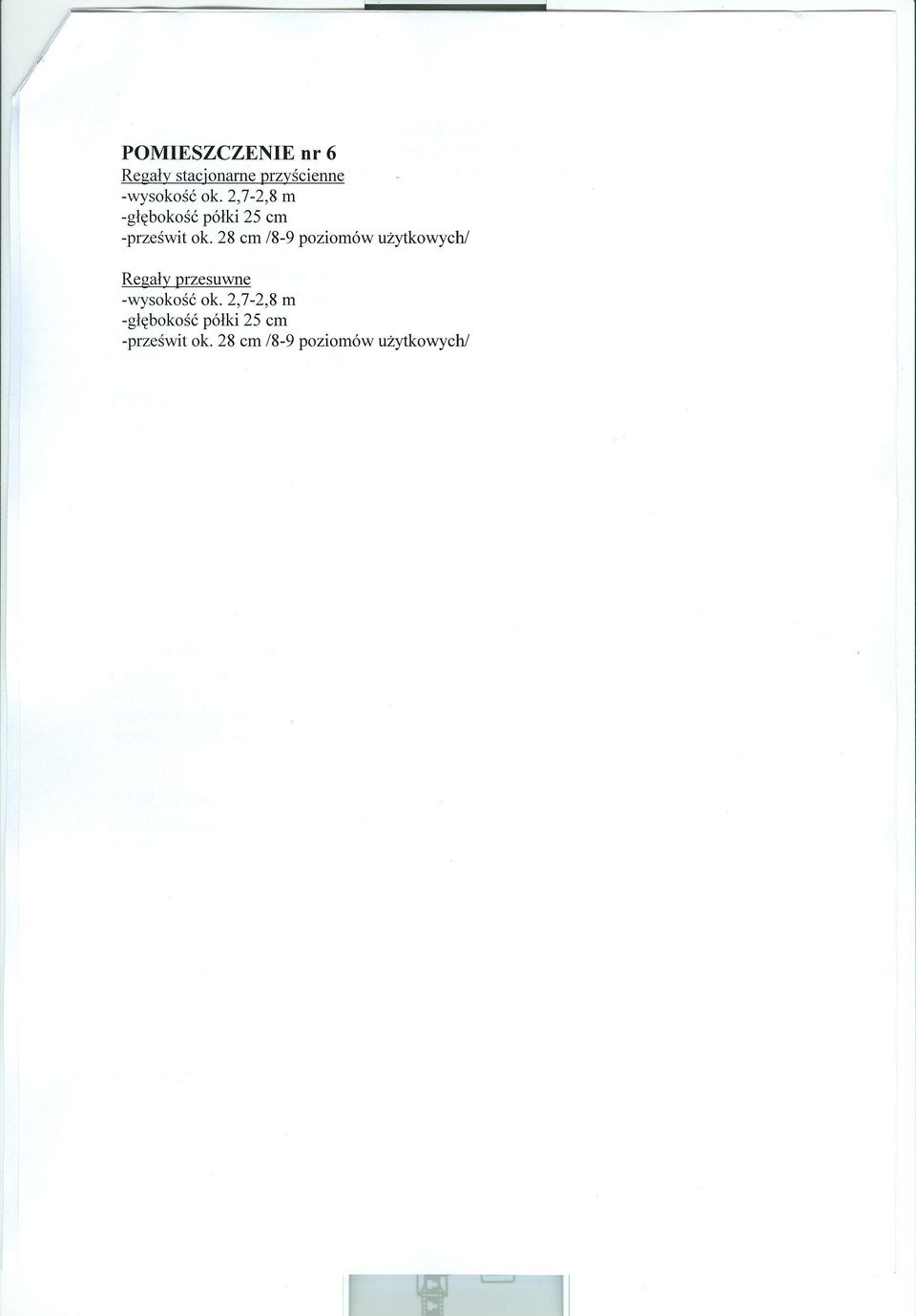

5

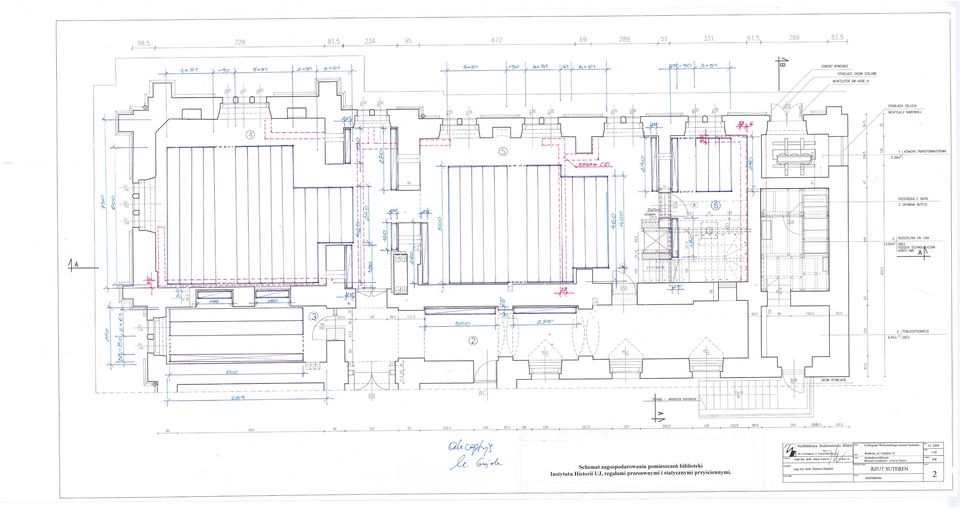

6
