1 SPECYFIKACJA Regał 5-cio półkowy MAGNAT Uprzejmie informujemy że materiały reklamowe, w szczególności projekt oraz wzór stanowi własność intelektualną FFiL Śnieżka S.A. i podlegają ochronie prawnej na mocy ustawy o prawie autorskim i prawach pokrewnych a także innych przepisów prawa polskiego i międzynarodowego. W konsekwencji rozpowszechnianie, kopiowanie lub inne naruszenie jakiekolwiek z naszych praw autorskich jak również instruowanie innych osób w tym zakresie jest surowo zabronione i podlega odpowiedzialności cywilnej i karnej.

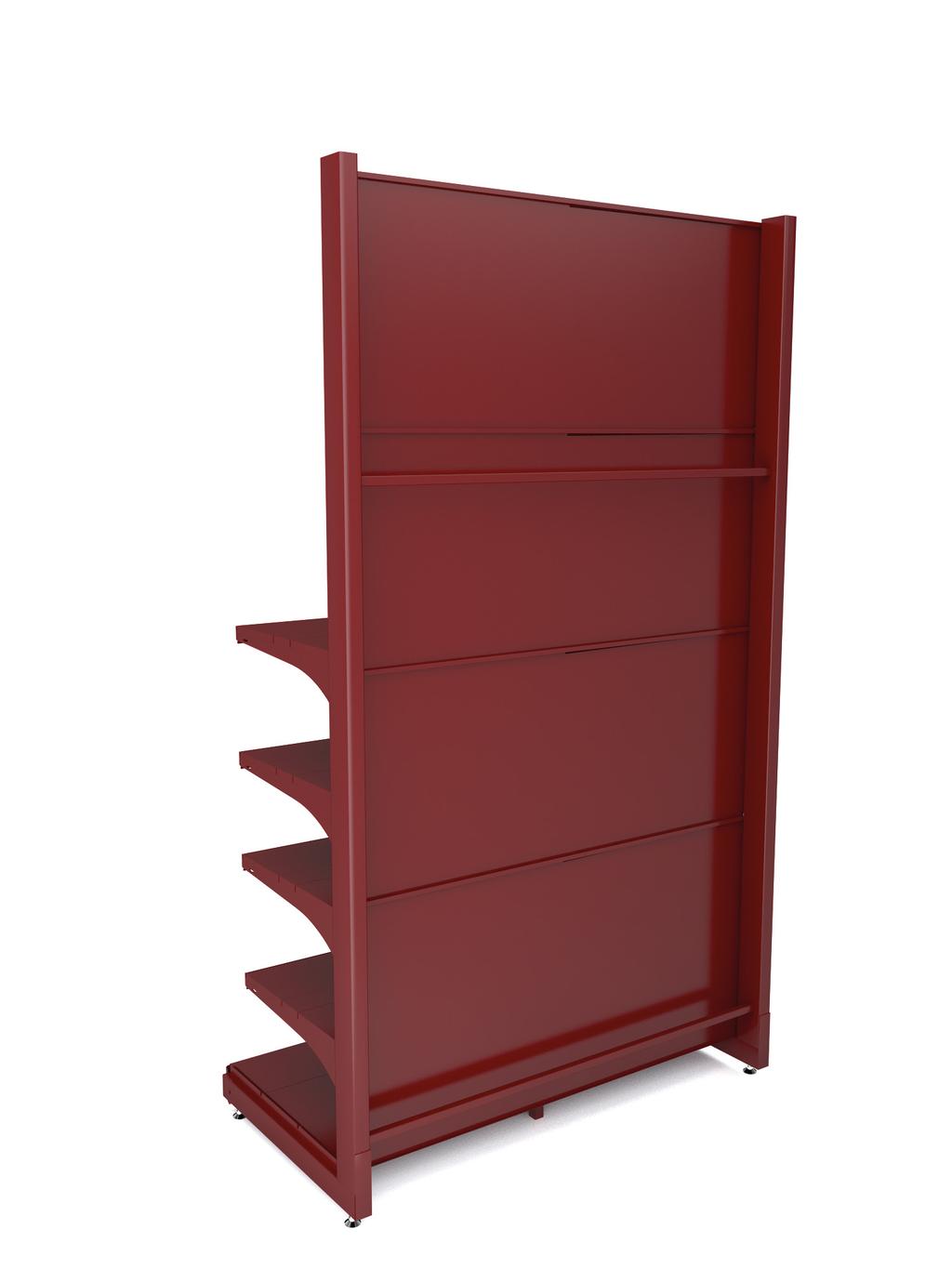

2 1. Pogląd 2

3 3

4 4

5 Listwa cenowa Belka do mocowania wzorników oraz tv Panel półki pełny szeroki Panel półki pełny wąski Panel półki dolnej pełny szeroki 5

6 Panel pleców pełny duży Panel pleców pełny mały Wspornik półki długi Wspornik półki długi Wspornik półki długi Panel pleców pełny mały Panel pleców pełny mały Wspornik półki długi Stopka regału Łącznik regału Stopka dolnej półki Wzmocnienie stopy 6

7 2. Specyfikacja 2.1 Regał Lp. Nazwa Grubość Materiał Wykończenie, cechy szczególne Ilość 1 Stopa regału 80x40 3mm; 2mm Stal ST3 Lakierowanie proszkowe RAL 3005: 2 szt. - górna część L - ścianka 3mm, - dolna część L - ścianka 2mm, - regulowane stopki śruby m10, 2 Panel pleców pełny duży 1mm Stal ST3 Lakierowanie proszkowe RAL 3005, naklejka z 1 szt. maksymalnymi obciązeniami regału 3 Panel pleców pełny mały 1mm Stal ST3 Lakierowanie proszkowe RAL szt. 4 Wspornik półki długi 2,5mm Stal ST3 Lakierowanie proszkowe RAL szt. 5 Łącznik regału 20x20 1,5mm Stal ST3 Lakierowanie proszkowe RAL szt. 6 Listwa dolna 1mm Stal ST3 Lakierowanie proszkowe RAL szt. 7 Stopka dolnej półki 20x20 1,5mm; 1mm Stal ST3 Blacha grubość 1mm; profil 1,5mm; regulowana 3 szt. wysokość stopki 8 Panel półki pełny szeroki 1mm Stal ST3 Lakierowanie proszkowe RAL szt. 9 Panel półki dolnej 1mm Stal ST3 Lakierowanie proszkowe RAL szt. pełny szeroki 10 Panel półki pełny wąski 1mm Stal ST3 Lakierowanie proszkowe RAL szt. 11 Listwa cenowa burgund 1,5mm Tworzywo Listwa posiada pasek z folią samoprzylepną 4 szt. sztuczne 12 Zestaw montażowy 13 Belka do mocowania wzorników oraz TV 1,5mm Stal ST3 W skład zestawu wchodzą: -10 śrub 8x55 KL. 5,8 DIN 933 ocynk/ral 3005, - nakrętki ocynk, - podkładki ocynk, - łączniki wsporników półek 2mm ocynk, Lakierowanie proszkowe RAL nitonakrętka M 6 4 szt. - 2 blokady wykonane z blachy 1mm - 2 śruby M6 1 kpl. 2 szt. 2.2 Pakowanie Elementy pakowane są w karton ( Tektura falista 3-warstwowa ) w odpowiedniej kolejnośći ( od dołu ): 1) panele półek przełożone papierem 2) wsporniki ( zawinięte w folię ), śruby ( opakowanie foliowe ) i listwa dolna czarna ( zawinięta w folię ) 3) panele pleców przełożone papierem 4) łączniki owinięte w folię 5) belka do mocowania owinięta w folię Stopy dołączone osobno, zabezpieczone folią. 7

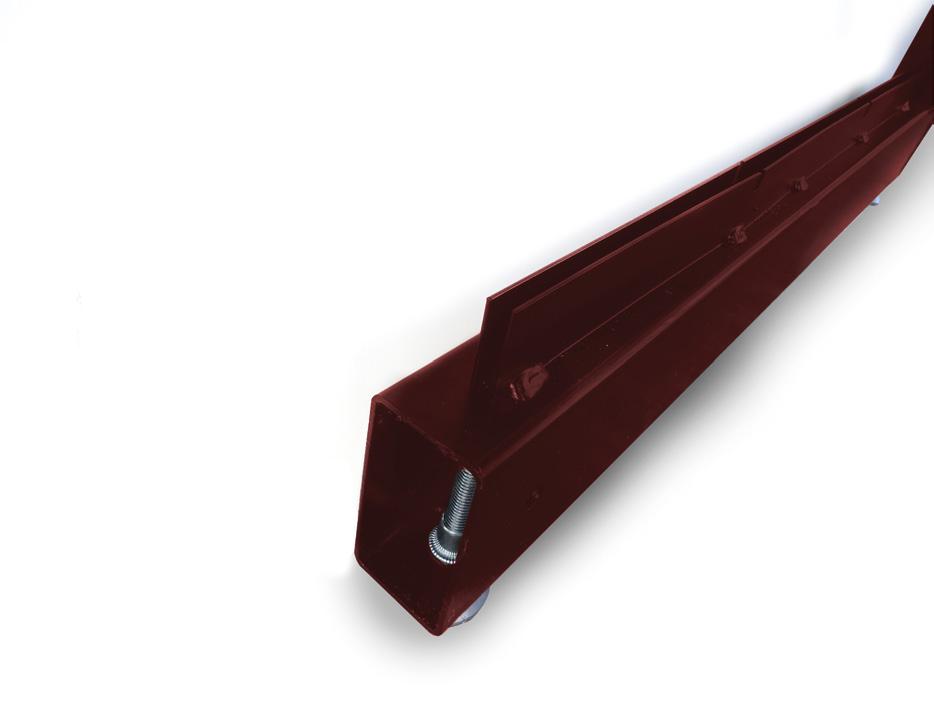

8 3. Szczegóły 3.1 Stopa Regału 8

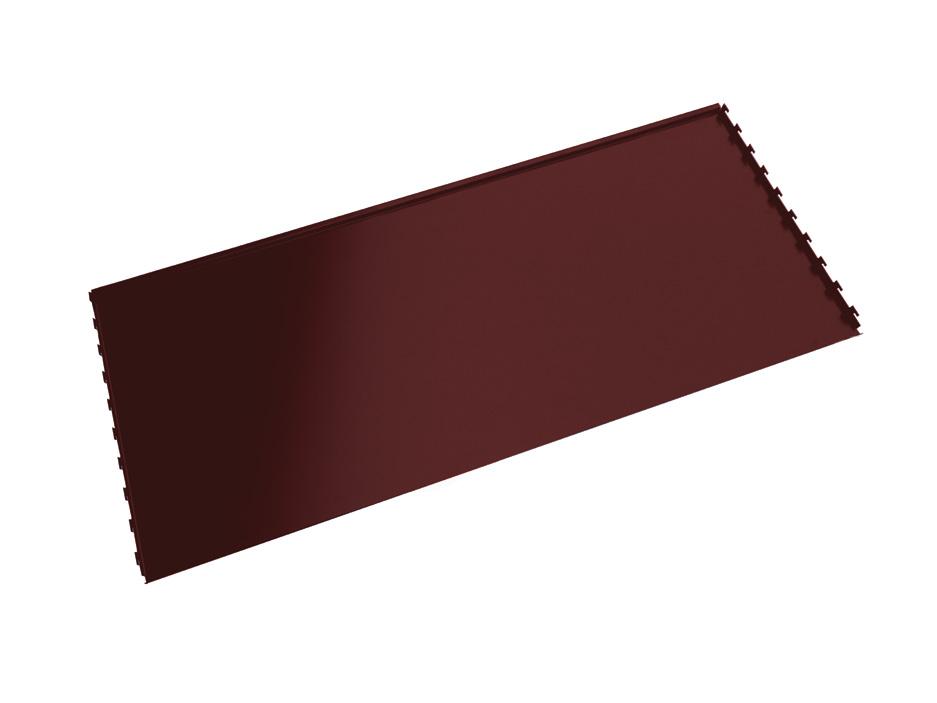

9 Nitonakrętka 3.2 Plecy regału 9

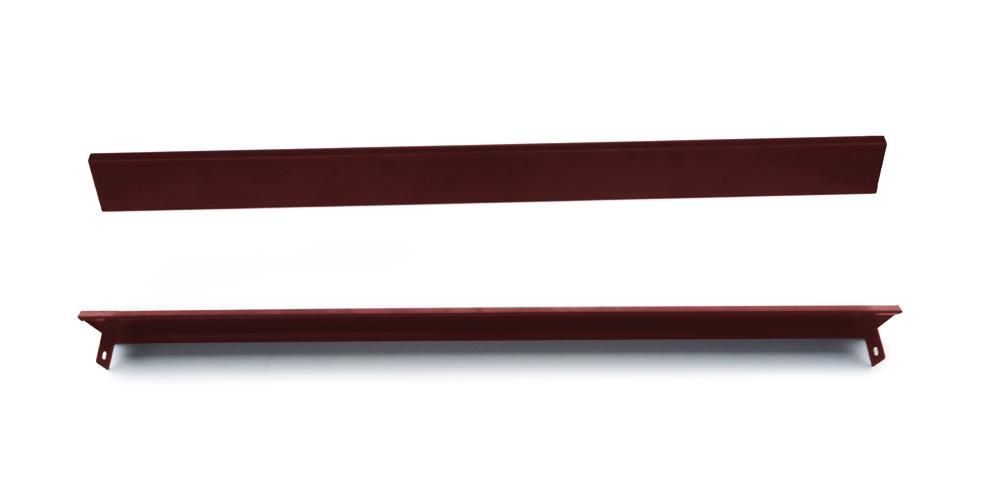

10 3.3 Listwa dolna 3.4 Łącznik regału 10

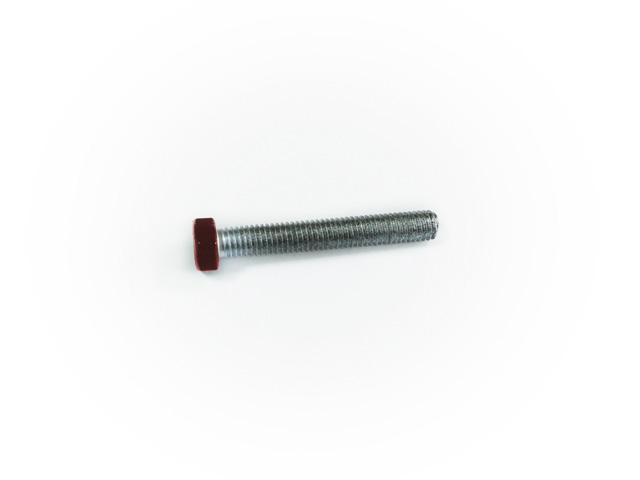

11 3.5 Wsporniki półki Wspornik półki długi Łącznik wsporników półki* 3.6 Śruby Śruby - łeb lakierowany RAL 3005 * Półki regałów ustawione w ciągu złączone są za pomocą łączników 11

12 3.7 Stopka regału Śruba M Stopka dolnej półki Regulowana nóżka 12

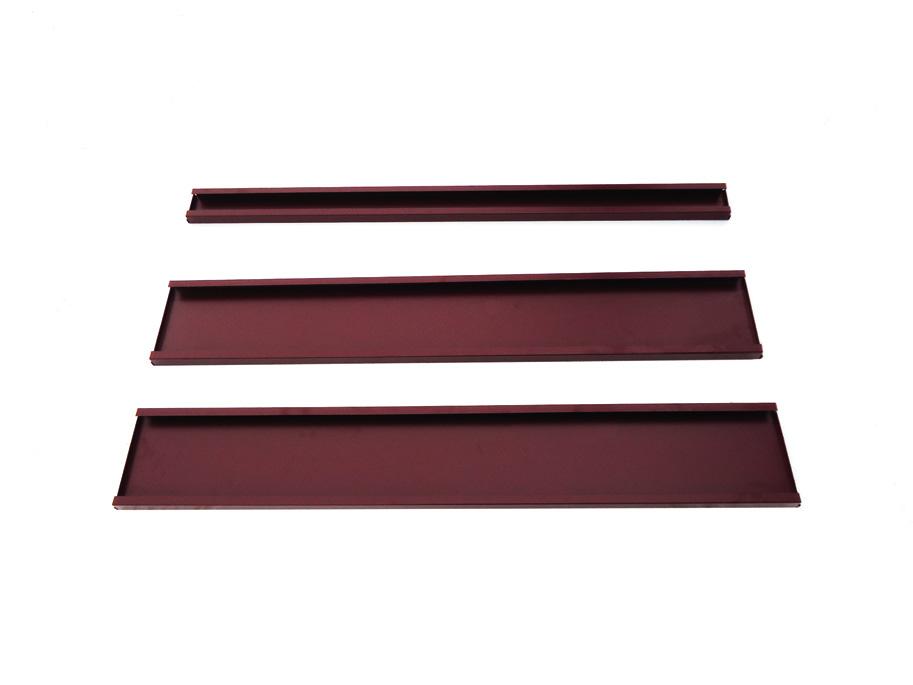

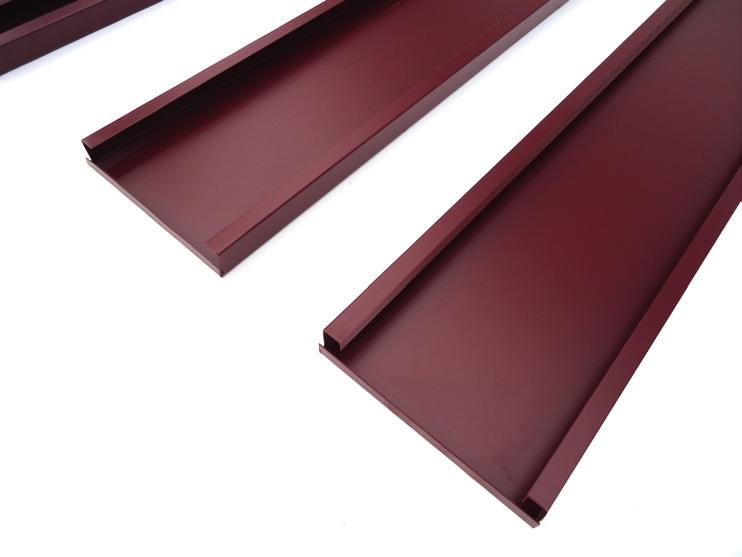

13 3.9 Panele półek Blacha - zagięta w U *panele wchodzące w skład dolnej półki nie posiadają blachy zagiętej w U 13

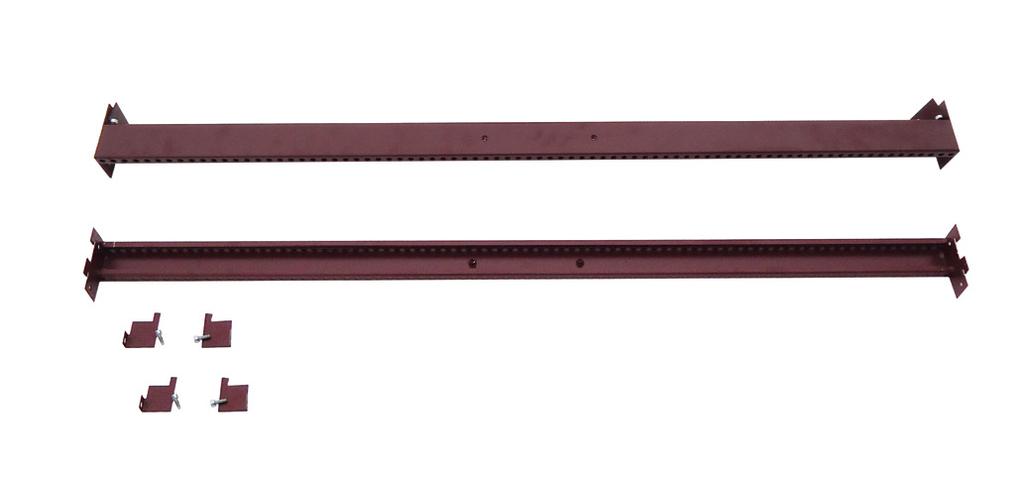

14 3.9 Belka do mocowania wzorników oraz TV Nitonakrętka Blokady belki 14

15 4. Wymiary ogólne 4.1 Stopa Regału 80mm 40mm 30mm 20mm 2100mm 80mm 665mm 15

16 4.2 Panel pleców pełny duży 1215mm 600mm 25mm 4.3 Panel pleców pełny mały 1215mm 500mm 25mm 4.4 Listwa dolna 700mm 1220mm 40mm 110mm 16

17 4.5 Panel półki pełny szeroki 1220mm 190mm 30mm 4.6 Panel półki dolnej pełny szeroki 1220mm 190mm 30mm 4.7 Panel półki pełny wąski 1220mm 80mm 30mm 4.8 Łącznik regału 1185mm 70mm 25mm 17

18 4.9 Stopka dolnej półki 187mm 23mm 26mm 100mm 20mm 20mm 4.10 Wspornik półki długi 19mm 480mm 34mm 130mm 4.11 Belka do mocowania wzorników oraz TV 1210mm 60mm 90mm 55mm 20mm 55mm 40mm Ø8 mm 15mm 4.12 Listwa cenowa 1210mm 43mm 18

19 4.13 Widok zbiorczy 19

20 5. Wymagane obciązenia regału 80kg 75kg 80kg 75kg 80kg 75kg 80kg 75kg 110kg 110kg Regał wolnostojący Regał ustawiony w ciągu* *Za regał ustawiony w ciągu uznajemy conajmniej dwa regały zestawione ze sobą. Regały tak ustawione posiadają wspólną środkową stopę. Naklejka z dopuszczalnymi obciążeniami naklejona w widocznym miejscu na plecach regału. 20
