1 Szkolenie 7 Zawiasy DUOMATIC

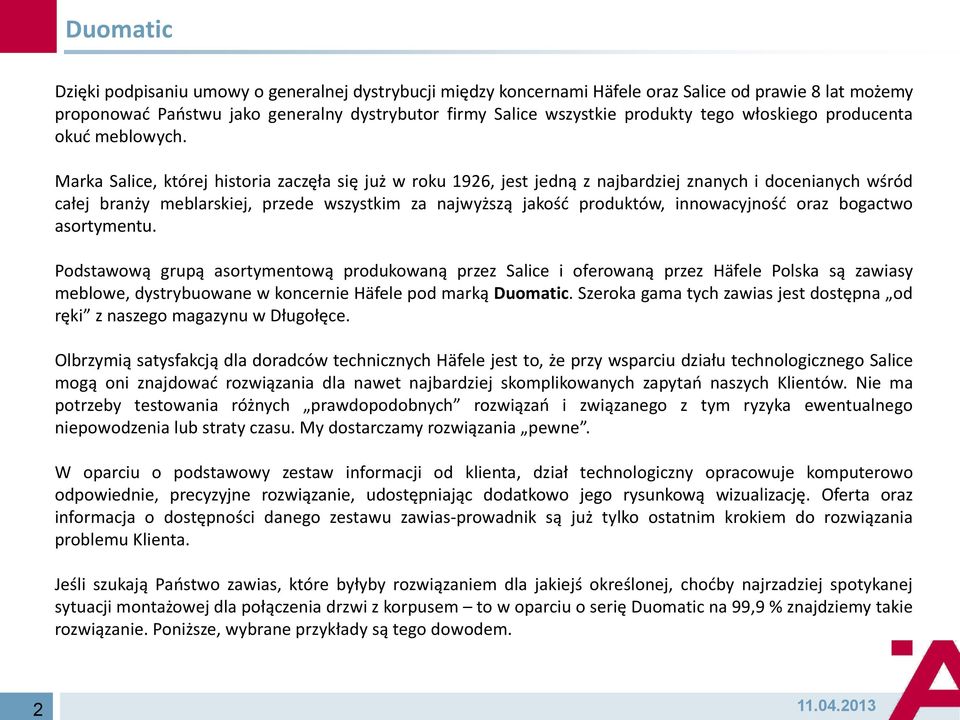

2 Dzięki podpisaniu umowy o generalnej dystrybucji między koncernami Häfele oraz Salice od prawie 8 lat możemy proponowad Paostwu jako generalny dystrybutor firmy Salice wszystkie produkty tego włoskiego producenta okud meblowych. Marka Salice, której historia zaczęła się już w roku 1926, jest jedną z najbardziej znanych i docenianych wśród całej branży meblarskiej, przede wszystkim za najwyższą jakośd produktów, innowacyjnośd oraz bogactwo asortymentu. Podstawową grupą asortymentową produkowaną przez Salice i oferowaną przez Häfele Polska są zawiasy meblowe, dystrybuowane w koncernie Häfele pod marką Duomatic. Szeroka gama tych zawias jest dostępna od ręki z naszego magazynu w Długołęce. Olbrzymią satysfakcją dla doradców technicznych Häfele jest to, że przy wsparciu działu technologicznego Salice mogą oni znajdowad rozwiązania dla nawet najbardziej skomplikowanych zapytao naszych Klientów. Nie ma potrzeby testowania różnych prawdopodobnych rozwiązao i związanego z tym ryzyka ewentualnego niepowodzenia lub straty czasu. My dostarczamy rozwiązania pewne. W oparciu o podstawowy zestaw informacji od klienta, dział technologiczny opracowuje komputerowo odpowiednie, precyzyjne rozwiązanie, udostępniając dodatkowo jego rysunkową wizualizację. Oferta oraz informacja o dostępności danego zestawu zawias-prowadnik są już tylko ostatnim krokiem do rozwiązania problemu Klienta. Jeśli szukają Paostwo zawias, które byłyby rozwiązaniem dla jakiejś określonej, chodby najrzadziej spotykanej sytuacji montażowej dla połączenia drzwi z korpusem to w oparciu o serię Duomatic na 99,9 % znajdziemy takie rozwiązanie. Poniższe, wybrane przykłady są tego dowodem. 2

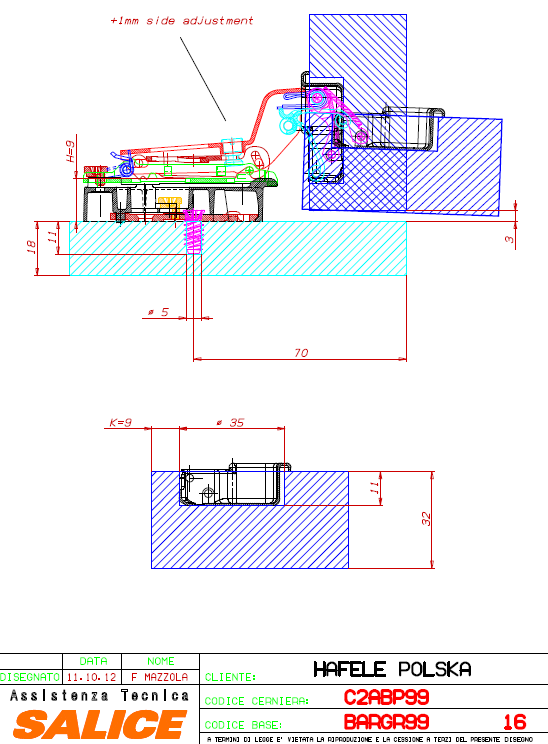

3 Rozwiązanie kątowe dla drzwi z ramiakiem i zaoblonej, pogrubiającej doklejki krawędzi korpusu (zapytanie Häfele Polska z lipca 2009 r.) Rozwiązanie dla drzwi wpuszczanych o gr. 32mm, szczelina max. 3-4 mm (zapytanie Häfele Polska z października 2012 r.) 3

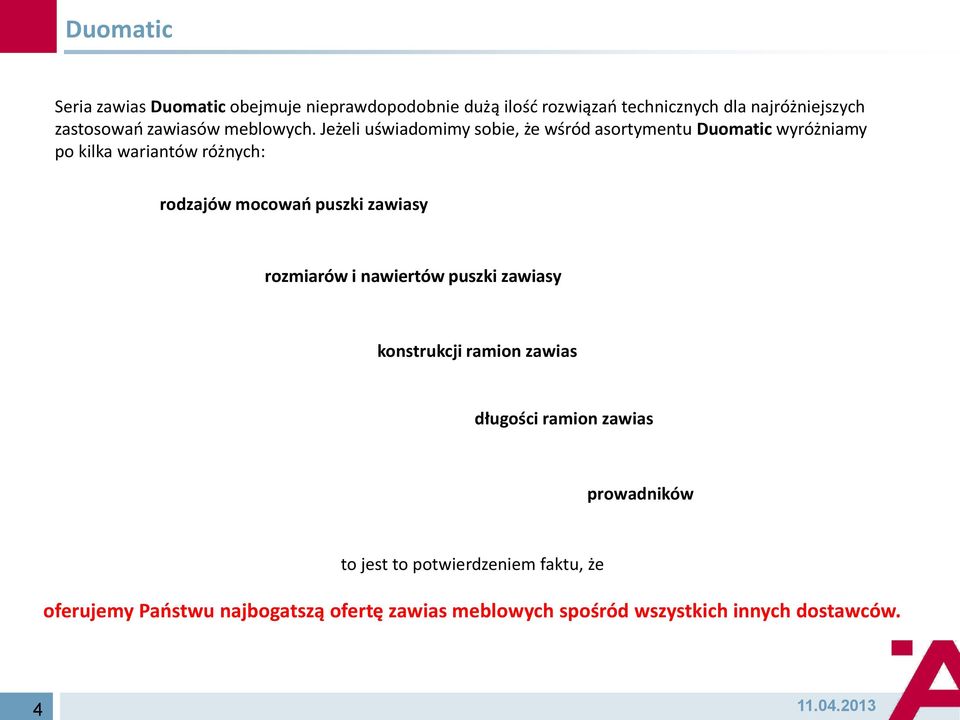

4 Seria zawias Duomatic obejmuje nieprawdopodobnie dużą ilośd rozwiązao technicznych dla najróżniejszych zastosowao zawiasów meblowych. Jeżeli uświadomimy sobie, że wśród asortymentu Duomatic wyróżniamy po kilka wariantów różnych: rodzajów mocowao puszki zawiasy rozmiarów i nawiertów puszki zawiasy konstrukcji ramion zawias długości ramion zawias prowadników to jest to potwierdzeniem faktu, że oferujemy Paostwu najbogatszą ofertę zawias meblowych spośród wszystkich innych dostawców. 4

5 ogólne informacje W serii zawias Duomatic wyróżniamy cztery różne warianty mocowania puszki zawiasy do frontu drzwiowego: Beznarzędziowo (Logica) Po domknięciu zaślepki trzpienie rozpierają się w otworach montażowych, przez co zawiasa zostaje trwale zamocowana Do wprasowania (Dybel) Zawias jest wprasowywany w otwory przy pomocy odpowiednich matryc wprasowujących Do wciskania (Rapido) Zawias należy wcisnąd w przygotowane otwory, po czym dokręcid o 180 o śruby trzpieni pozycjonujących Do przykręcania Puszka zawiasy jest przykręcana do frontu za pomocą wkrętów do płyt wiórowych Zawiasy Duomatic mogą byd dostarczane we wszystkich trzech podstawowych rozstawach wierceo: Do przykręcania Do wprasowania / do wciskania / beznarzędziowo 5

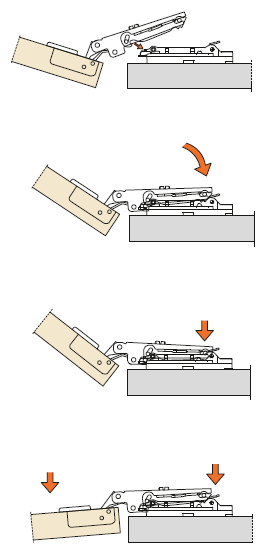

6 ogólne informacje Rodzaje ramion zawiasów Duomatic Zawiasy Duomatic możemy zamawiad z różnymi wersjami ramion: wersja dla zwykłego, nasuwanego montażu (A) lub wersja do szybkiego montażu typu Clip (SM) Zawiasy z ramieniem w wersji do nasuwanego montażu mogą byd montowane wyłącznie na zwykłych prowadnikach A, natomiast zawiasy z ramieniem do szybkiego montażu zatrzaskowego clip można montowad zarówno na prowadnikach zwykłych jak i prowadnikach do szybkiego montażu SM. 6

7 prowadniki Wybrane typy prowadników 7

8 ogólne informacje Dobieranie wysokości prowadnika dla danej sytuacji montażowej Chcąc dobrad odpowiedni prowadnik do danego modelu zawiasy oraz do określonej sytuacji montażowej należy sprecyzowad dwa podstawowe parametry: E odległośd puszki G nałożenie drzwi (nałożenie może mied również wartośd ujemną, wtedy określa fugę (szczelinę) przy drzwiach wpuszczanych) Po sprecyzowaniu tych parametrów wysokośd prowadnika możemy odczytad z tabeli, która jest określona i przedstawiana przy każdym modelu zawiasy. Przykład: jeśli odległośd puszki wynosi 4 mm i chcemy uzyskad nałożenie 16 mm, to do zawiasy, dla której przypisano tę tabelkę, należy dobrad prowadnik o wysokości 3 8

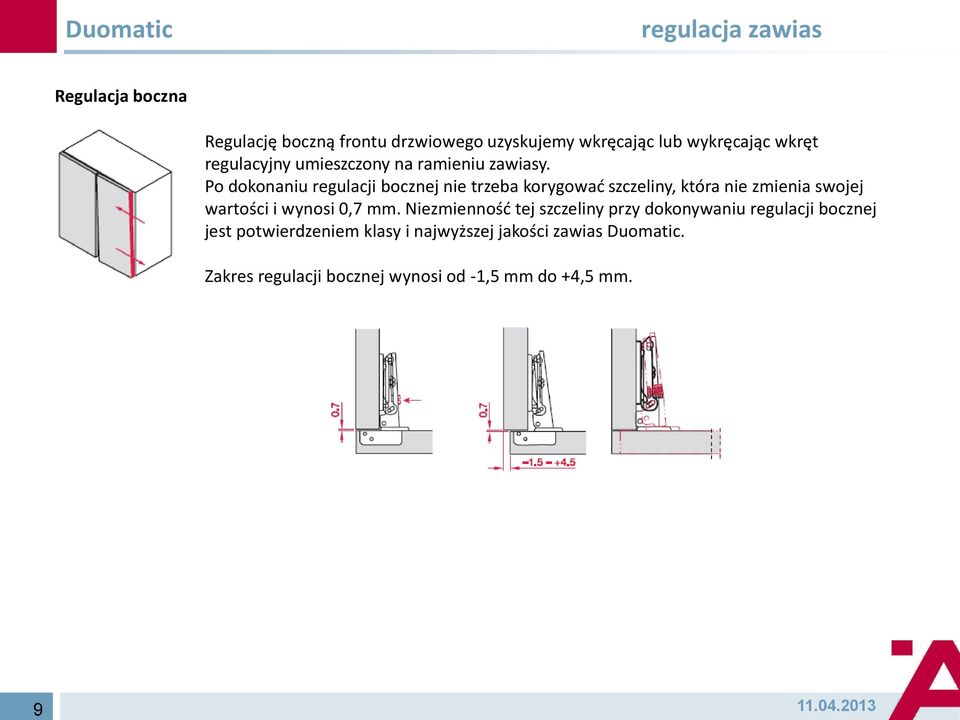

9 regulacja zawias Regulacja boczna Regulację boczną frontu drzwiowego uzyskujemy wkręcając lub wykręcając wkręt regulacyjny umieszczony na ramieniu zawiasy. Po dokonaniu regulacji bocznej nie trzeba korygowad szczeliny, która nie zmienia swojej wartości i wynosi 0,7 mm. Niezmiennośd tej szczeliny przy dokonywaniu regulacji bocznej jest potwierdzeniem klasy i najwyższej jakości zawias Duomatic. Zakres regulacji bocznej wynosi od -1,5 mm do +4,5 mm. 9

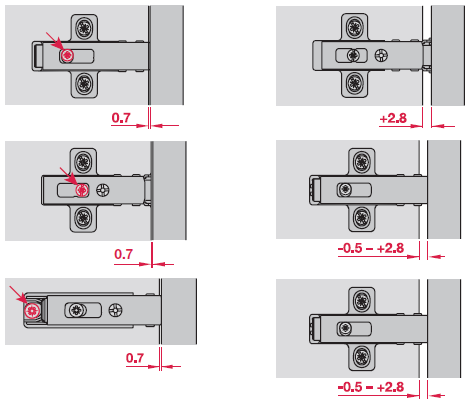

10 regulacja zawias Regulacja na głębokośd Do regulacji frontu drzwiowego na głębokośd wykorzystywane są śruby lub mimośrody zamontowane w prowadnikach zawias. Regulacja przy zwykłych prowadnikach A Regulacja +2,8 mm Regulacja przy prowadnikach krzyżakowych SM Regulacja od -0,5 do +2,8 mm Regulacja przy prowadnikach podłużnych SM 10

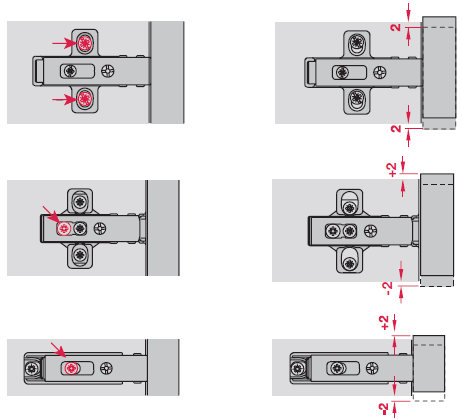

11 regulacja zawias Regulacja na wysokośd Regulację frontu drzwiowego na wysokośd wykonywana jest przy wykorzystaniu wkrętów mocujących prowadnik do korpusu (prowadniki A) lub mimośrodów regulacyjnych zamontowanych na prowadnikach SM. Zakres tej regulacji wynosi ± 2 mm Regulacja przy zwykłych prowadnikach A Regulacja przy prowadnikach krzyżakowych SM Regulacja przy prowadnikach podłużnych SM 11

12 Na następnych stronach prezentacji przedstawiamy jedynie niewielki fragment szerokiej oferty Duomatic - wybrane modele zawias i prowadników 12

13 seria Silentia Salice jako prekursor wielu rozwiązao opracowało innowacyjną serię zawias Silentia - nową generację zawias ze zintegrowaną funkcją cichego domykania. Rewolucyjny mechanizm amortyzacji oraz estetyka wykonania i sposób zintegrowania tego mechanizmu w puszce zawiasy wyprzedzają swój czas. Zawiasy Silentia posiadają ramię identyczne jak pozostałe standardowe zawiasy oraz równie szeroki zakres regulacji. Mogą byd stosowane ze zwykłymi prowadnikami (A) lub prowadnikami do szybkiego montażu (SM). Jedyną różnicą w porównaniu ze zwykłym zawiasem jest głębokośd nawiercania pod puszkę wynosi ona 12 lub 13,5 lub 15,5 mm (w zależności od serii zawias Silentia). System Silentia jako jedyny na rynku oferuje pełną gamę zawiasów, m.in.: standardowe, kątowe, 165 stopni, równoległe oraz do wąskich ramek aluminiowych. 13

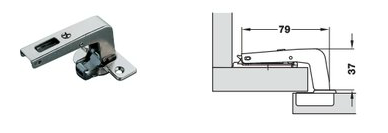

14 seria Standard Duomatic z ujemnym uskokiem Przy otwartych drzwiach krawędź drzwi nie zasłania szerokości korpusu w świetle, przez co możemy wysuwad wszelkie wysuwki lub szuflady wewnętrzne zamontowane za tymi drzwiami Duomatic równoległy Ten model zawiasy występuje z różnej długości ramionami oraz w wersji do drzwi równoległych nakładanych 14

15 seria Standard Duomatic z płytką puszką Zawiasa z płytką puszką jest znakomitym rozwiązaniem dla coraz wyraźniej rozpowszechniających się trendów dotyczących stosowania cienkich frontów meblowych. W zawiasach tej serii głębokośd puszki wynosi zaledwie 8 mm, dzięki czemu zawiasy mogą byd stosowane do płyt o grubości już od 10 mm (głębokośd wiercenia pod puszkę przy standardowych zawiasach wynosi 11 mm). Pozostałe parametry tej serii zawias w porównaniu do innych standardowych serii pozostają bez zmian, tzn. średnica puszki wynosi 35mm a zawiasy mogą współpracowad z obydwoma wariantami prowadników (A oraz SM). Dzięki płytkiej puszce zawiasy te używane są często do mocowania cienkich frontów drzwiowych w zabudowach przyczep kempingowych, szafkach ubraniowych szatni i sal treningowych, frontach z dużym zaobleniem lub wypłaszczeniem krawędzi lub cienkich frontach z materiałów kompozytowych. Ważne: w przypadkach, kiedy wymiar głębokości otworu pod puszkę zawiasy jest niewiele mniejszy od całkowitej grubości frontu, w którym te otwory wiercimy (np. otwór o gł. 8 mm we froncie o gr. 10 mm) należy pamiętad, aby przy nawiercaniu otworu stosowad frezy wiercące nie posiadające centralnego trzpienia pozycjonującego (tzw. żądła). Frezy takie znajdą Paostwo oczywiście w ofercie Häfele Polska (średnica 35 mm, art ) 15

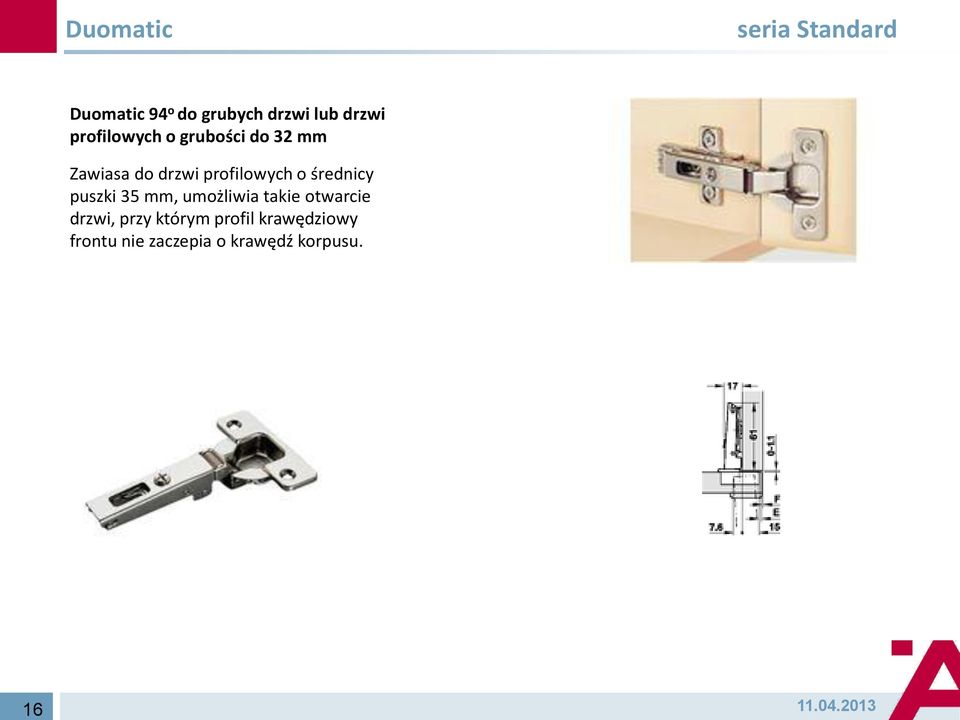

16 seria Standard Duomatic 94 o do grubych drzwi lub drzwi profilowych o grubości do 32 mm Zawiasa do drzwi profilowych o średnicy puszki 35 mm, umożliwia takie otwarcie drzwi, przy którym profil krawędziowy frontu nie zaczepia o krawędź korpusu. 16

17 seria Standard Duomatic 94 o do drzwi profilowych Zawiasa do drzwi profilowych o średnicy puszki 40 mm i max grubości drzwi nawet do 40 mm. Zwiększona w stosunku do standardowych wymiarów średnica puszki jest konieczna ze względu na nieco dłuższe ramię przegubu zawiasy, umożliwiające dalsze odsunięcie otwartego frontu drzwiowego od korpusu mebla. Profil krawędziowy frontu przy otwartych drzwiach nie zaczepia o krawędź korpusu. 17

18 seria Standard Duomatic 110 o do drzwi z felcem lub drzwi profilowych Zawiasa MULTITALENT umożliwia montaż drzwi o wielu różnych zaokrągleniach, wyprofilowaniach, zacięciach uciosowych lub drzwi z felcem 18

19 seria Standard Duomatic kątowy kąty dodatnie: 15 o 24 o 30 o (2 warianty) 37 o 45 o (3 warianty) i ujemne: - 30 o - 45 o 19

20 seria Standard Duomatic kątowy Dla uzyskania pośrednich kątów (innych niż standardowe), w ofercie Duomatic znajdziemy również prowadniki z ruchomym siodłem, pozwalające płynnie dostosowad położenia zawiasy dla uzyskania odpowiedniego kąta. 20

21 seria Standard Duomatic 70 o uzupełniający Zawiasa stosowana do drzwi podwójnych w korpusach narożnikowych. Ważne: główne (nośne) skrzydło drzwiowe powinno byd połączone z korpusem przy pomocy zawiasu szerokokątnego, drugie skrzydło jest połączone ze skrzydłem głównym przy pomocy zawiasu uzupełniającego. Otwory pod puszkę zawiasów uzupełniających powinny byd nawiercone w skrzydle głównym. 21

22 seria Standard Duomatic 94 o do drzwi zabudowy chłodziarek Zawiasa stosowana do drzwi zabudowy meblowej chłodziarek charakteryzuje się niewielką wysokością montażową. Dzięki stosowaniu tych zawias sprzęt chłodniczy AGD możemy umieszczad w korpusach meblowych o standardowych szerokościach, np. 60 cm. Połączenie między drzwiami zabudowy i drzwiami chłodziarki uzyskuje się przy pomocy specjalnego suwaka (dostępny w ofercie Häfele - art ) 22

23 seria Standard Duomatic 110 o do drzwi szklanych nakładanych lub wpuszczanych do klejenia UV Jeden model zawiasu umożliwiający uzyskanie drzwi wpuszczanych lub nakładanych (w zależności od umiejscowienia płytki na froncie szklanym oraz samego zawiasu wewnątrz korpusu) Estetyczna płytka montażowa do przyklejania, o płaskiej powierzchni, bez żadnych perforacji (rozwiązanie bardzo estetyczne, widoczne przy drzwiach ze szkła przezroczystego) Płytki są montowane do zawiasu za pomocą zaczepu mimośrodowego. Płytki można zamawiad oddzielnie na życzenie klienta możemy przesład je bezpośrednio do wskazanego, specjalistycznego zakładu zajmującego się klejeniem szkła. Same zawiasy mogą byd zamówione (dostarczone) przez (do) Klienta odpowiednio później. 23

24 seria PUSH Duomatic PUSH Podobnie jak w przypadku zawias ze zintegrowaną amortyzacją domknięcia, również w przypadku zawias serii PUSH dla drzwi bezuchwytowych były on rezultatem ogromnej innowacyjności firmy Salice. Od pierwszego dnia prezentacji serii PUSH na rynku polskim aż po dzieo dzisiejszy jako dystrybutor tych produktów wynikami sprzedażowymi potwierdzamy ich niezawodnośd oraz dobre przyjęcie przez klientów. Dziś jest to najszersza na rynku oferta zawiasów PUSH obejmująca wszystkie kąty, zawiasy równoległe, zawiasy do drzwi uciosowych oraz zawiasy do szkła klejone na UV W zawiasach PUSH została zastosowana sprężyna o odwrotnym, niż w przypadku standardowych zawias, działaniu. Powoduje ona, że drzwi po domknięciu odpychane są do pozycji otwartej. Dlatego też wymagane jest stosowanie dodatkowych zaczepów (zatrzasków) utrzymujących drzwi w pozycji zamkniętej. Zwolnienie zaczepu przytrzymującego drzwi następuje oczywiście bez użycia uchwytu, jedynie poprzez lekkie, nieznaczne naciśnięcie zamkniętego frontu drzwiowego. Ważne: Seria Duomatic PUSH to nie są zawiasy bez sprężyny wspomagane jedynie zatrzaskiem push. Tego typu rozwiązania są jedynie półśrodkiem, oferowanym przez mało znaczących producentów zawias meblowych Przykładowe modele zatrzasków push, dostępnych w Häfele Polska: 24

25 zakooczenie Häfele Polska oferuje Paostwu najbogatszą ofertę zawias meblowych spośród wszystkich innych dostawców. Szeroka gama zawias Duomatic jest dostępna od ręki z naszego magazynu w Długołęce. Na życzenie naszych Klientów sprowadzamy również rzadziej stosowane zawiasy, przy minimalnych ilościach już od 300 szt., które również możemy wprowadzad na nasz stale dostępny stan magazynowy. Treśd zawarta w niniejszym materiale została przygotowana na potrzeby programu szkoleo PES, prowadzonego dla wybranej grupy Klientów przez Häfele Polska Sp. z o.o. i stanowi jedynie podstawę merytoryczną do wielu technicznych zagadnieo dotyczących oferty Häfele. Pełną ofertę Duomatic, numery katalogowe oraz inne informacje dotyczące poszczególnych produktów znajdą Paostwo w katalogach okud meblowych Häfele (wersje książkowe lub on-line na stronie lub u Doradców Technicznych Häfele. 25

26 Dziękujemy za poświęcony nam czas. Kolejne szkolenie już wkrótce! zawartośd merytoryczna i układ graficzny: Tomasz Sowioski / Häfele Polska wdrożenie szkolenia: Magdalena Dymek / Häfele Polska
