D RO Zawiasy meblowe. Z FGV zawias 110 naw. Z FGV zawias 110 naw wyg. 8. Z FGV zawias 110 wewn. Z FGV zawias 45.

Transkrypt

1 D RO Zawiasy meblowe Z FGV zawias 110 naw : FGV/0102 spowalniacz : Z FGV zawias 110 naw wyg. 8 : FGV/110 Z FGV zawias 110 wewn. : Z FGV zawias 45 : ZIN45 14

2 nałożenie (C) Dobór wysokości prowadników: H=0 / 2 /4 odległość nawiercenia (K) H - wysokość frontu L - szerokość frontu Z FGV zawias 175 : 0004 kąt otwarcia 175º opakowanie karton 125 szt Z FGV zawias 35 uzupełniający : ZIN180 Zasady doboru ilości zawiasów do wielkości frontu Zakresy regulacji D RO Zawiasy meblowe 15

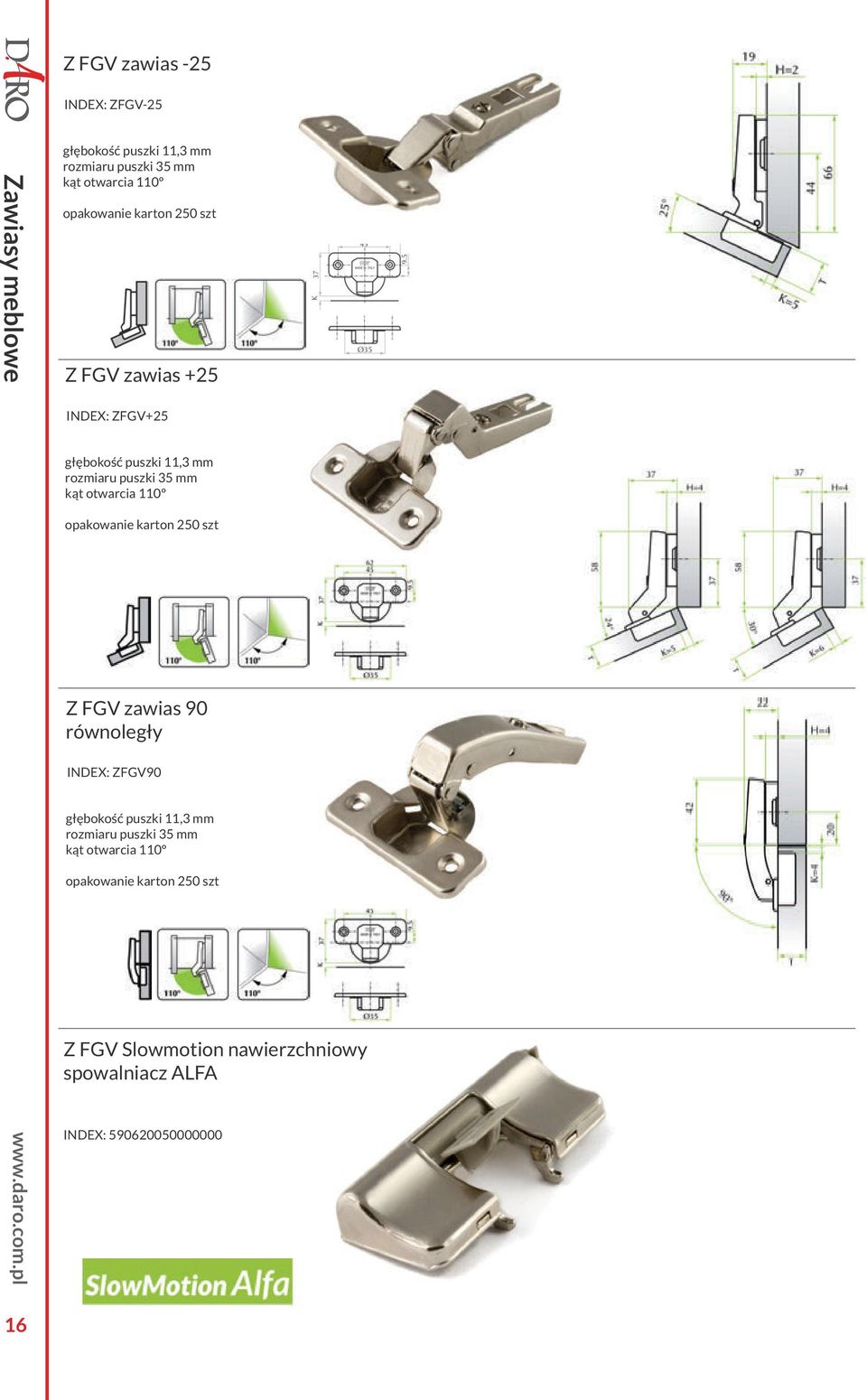

3 D RO Zawiasy meblowe Z FGV zawias -25 : ZFGV-25 Z FGV zawias +25 : ZFGV+25 Z FGV zawias 90 równoległy : ZFGV90 Z FGV Slowmotion nawierzchniowy spowalniacz ALFA :

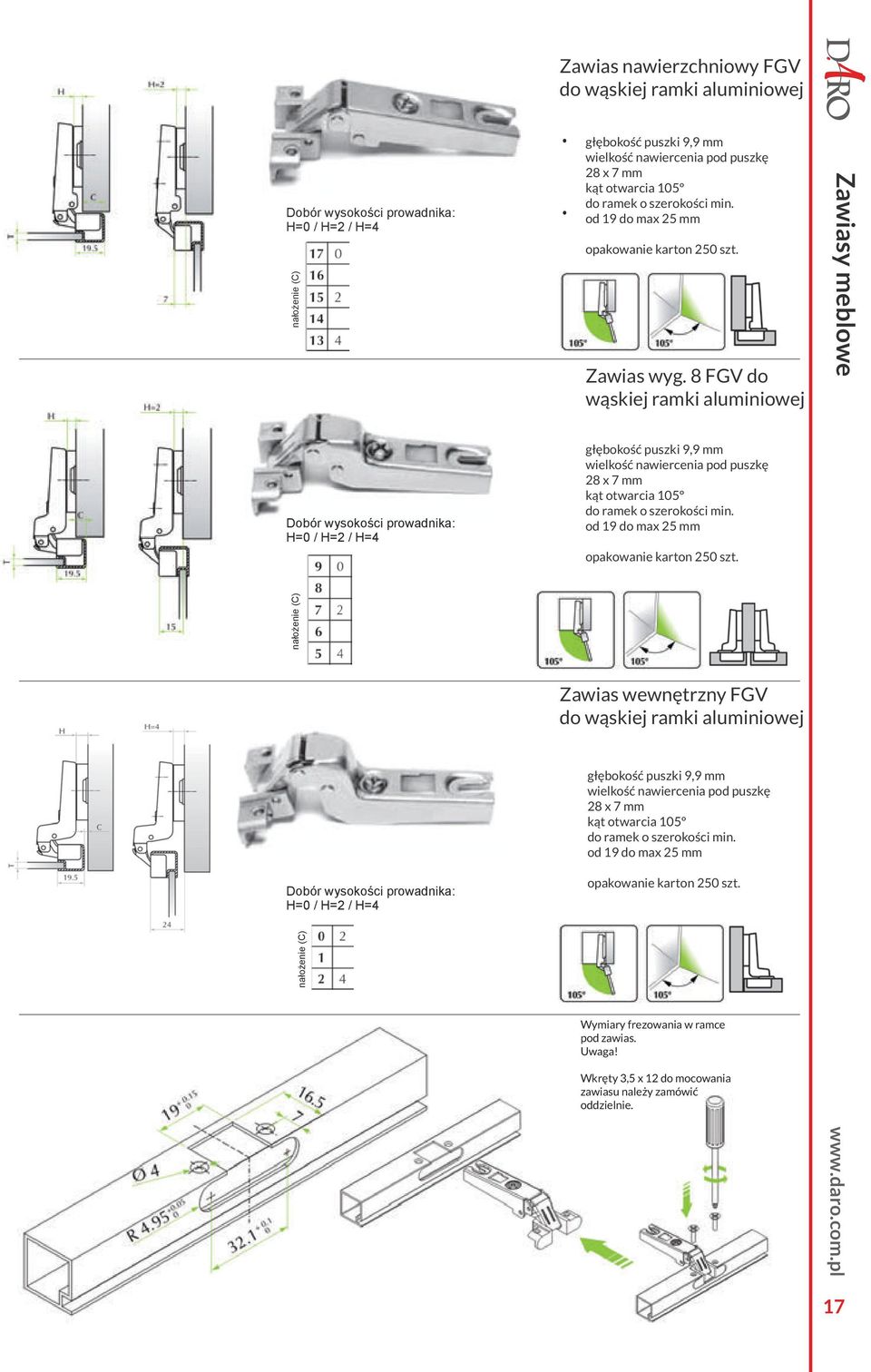

4 Dobór wysokości prowadnika: H=0 / H=2 / H=4 nałożenie (C) Dobór wysokości prowadnika: H=0 / H=2 / H=4 nałożenie (C) Dobór wysokości prowadnika: H=0 / H=2 / H=4 nałożenie (C) Zawias nawierzchniowy FGV do wąskiej ramki aluminiowej głębokość puszki 9,9 mm wielkość nawiercenia pod puszkę 28 x 7 mm do ramek o szerokości min. od 19 do max 25 mm. Zawias wyg. 8 FGV do wąskiej ramki aluminiowej głębokość puszki 9,9 mm wielkość nawiercenia pod puszkę 28 x 7 mm do ramek o szerokości min. od 19 do max 25 mm. Zawias wewnętrzny FGV do wąskiej ramki aluminiowej głębokość puszki 9,9 mm wielkość nawiercenia pod puszkę 28 x 7 mm do ramek o szerokości min. od 19 do max 25 mm. Wymiary frezowania w ramce pod zawias. Uwaga! Wkręty 3,5 x 12 do mocowania zawiasu należy zamówić oddzielnie. D RO Zawiasy meblowe 17

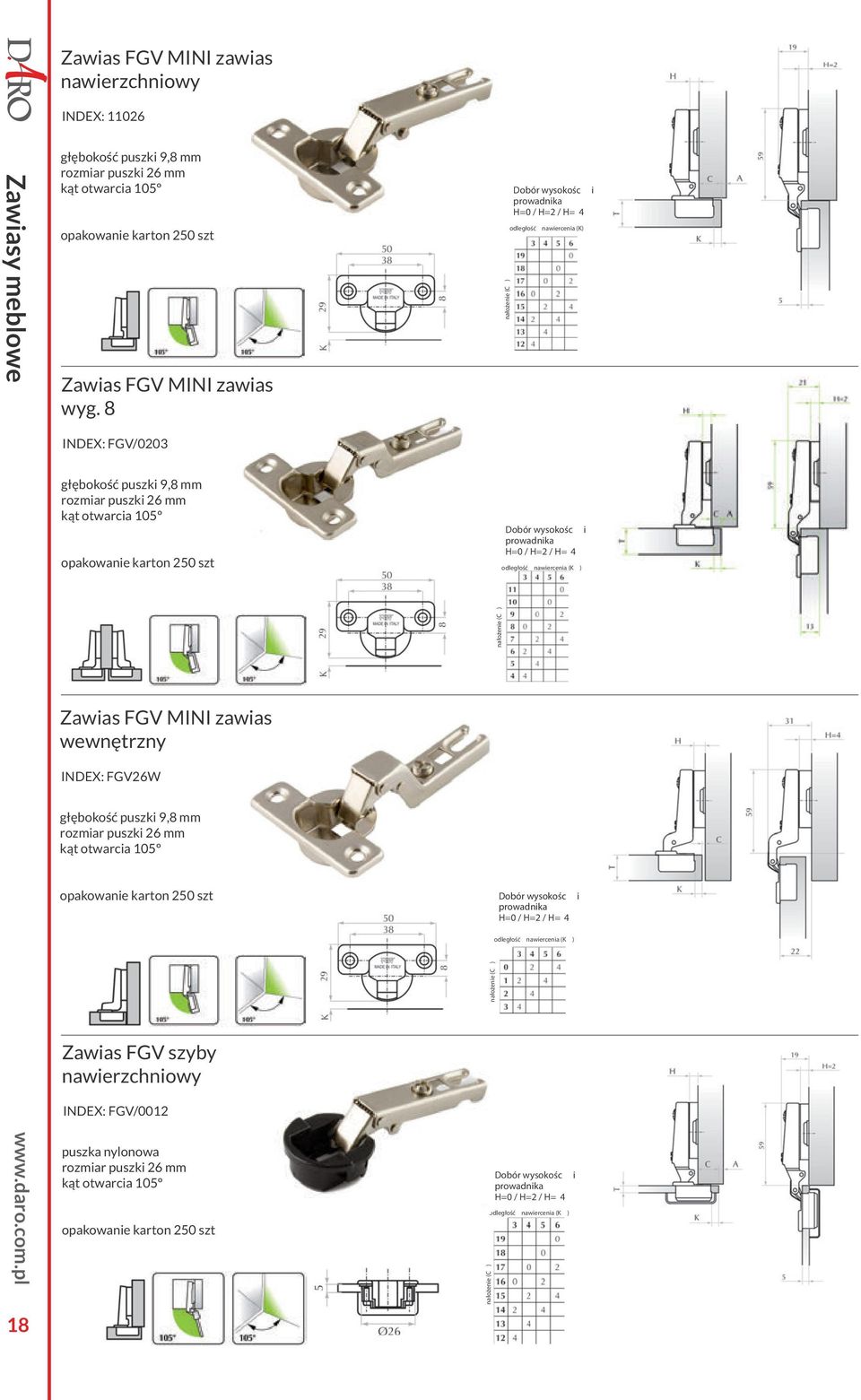

5 D RO Zawiasy meblowe 18 Zawias FGV MINI zawias nawierzchniowy : głębokość puszki 9,8 mm rozmiar puszki 26 mm Zawias FGV MINI zawias wyg. 8 : FGV/0203 głębokość puszki 9,8 mm rozmiar puszki 26 mm Zawias FGV MINI zawias wewnętrzny : FGV26W głębokość puszki 9,8 mm rozmiar puszki 26 mm Zawias FGV szyby nawierzchniowy : FGV/0012 puszka nylonowa rozmiar puszki 26 mm nałożenie (C ) nałożenie (C ) nałożenie (C ) nałożenie (C ) Dobór wysokośc i prowadnika H=0 / H=2 / H= 4 odległość nawiercenia (K) Dobór wysokośc i prowadnika H=0 / H=2 / H= 4 odległość nawiercenia (K ) Dobór wysokośc i prowadnika H=0 / H=2 / H= 4 odległość nawiercenia (K ) Dobór wysokośc i prowadnika H=0 / H=2 / H= 4 odległość nawiercenia (K )

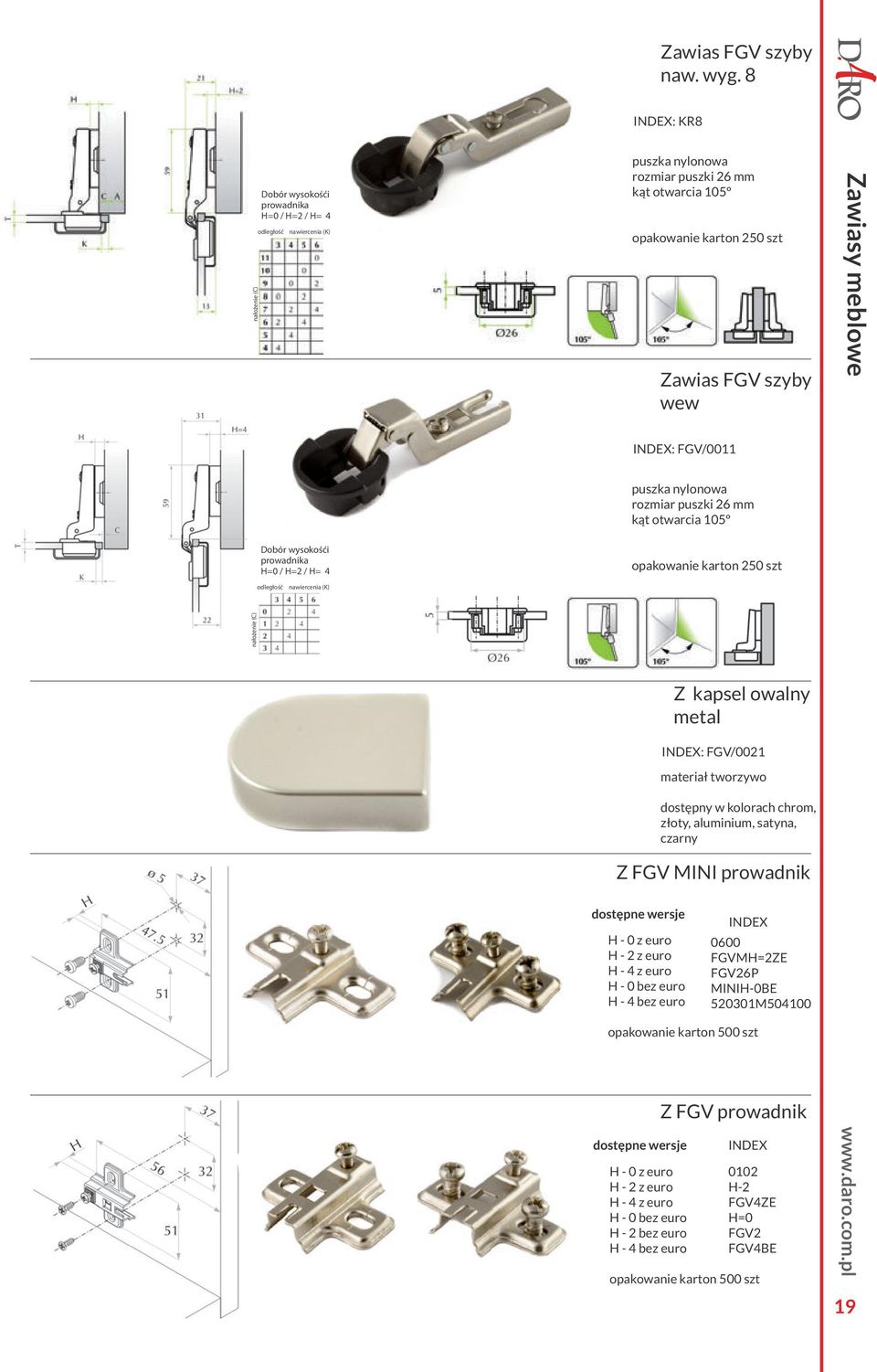

6 nałożenie (C) nałożenie (C) Dobór wysokośći prowadnika H=0 / H=2 / H= 4 odległość nawiercenia (K) Dobór wysokośći prowadnika H=0 / H=2 / H= 4 odległość nawiercenia (K) Zawias FGV szyby naw. wyg. 8 : KR8 puszka nylonowa rozmiar puszki 26 mm Zawias FGV szyby wew : FGV/0011 puszka nylonowa rozmiar puszki 26 mm Z kapsel owalny metal : FGV/0021 materiał tworzywo dostępny w kolorach chrom, złoty, aluminium, satyna, czarny Z FGV MINI prowadnik H - 0 z euro H - 2 z euro H - 4 z euro H - 0 bez euro H - 4 bez euro opakowanie karton 500 szt H - 0 z euro H - 2 z euro H - 4 z euro H - 0 bez euro H - 2 bez euro H - 4 bez euro 0600 FGVMH=2ZE FGV26P MINIH-0BE M Z FGV prowadnik 0102 H-2 FGV4ZE H=0 FGV2 FGV4BE opakowanie karton 500 szt D RO Zawiasy meblowe 19

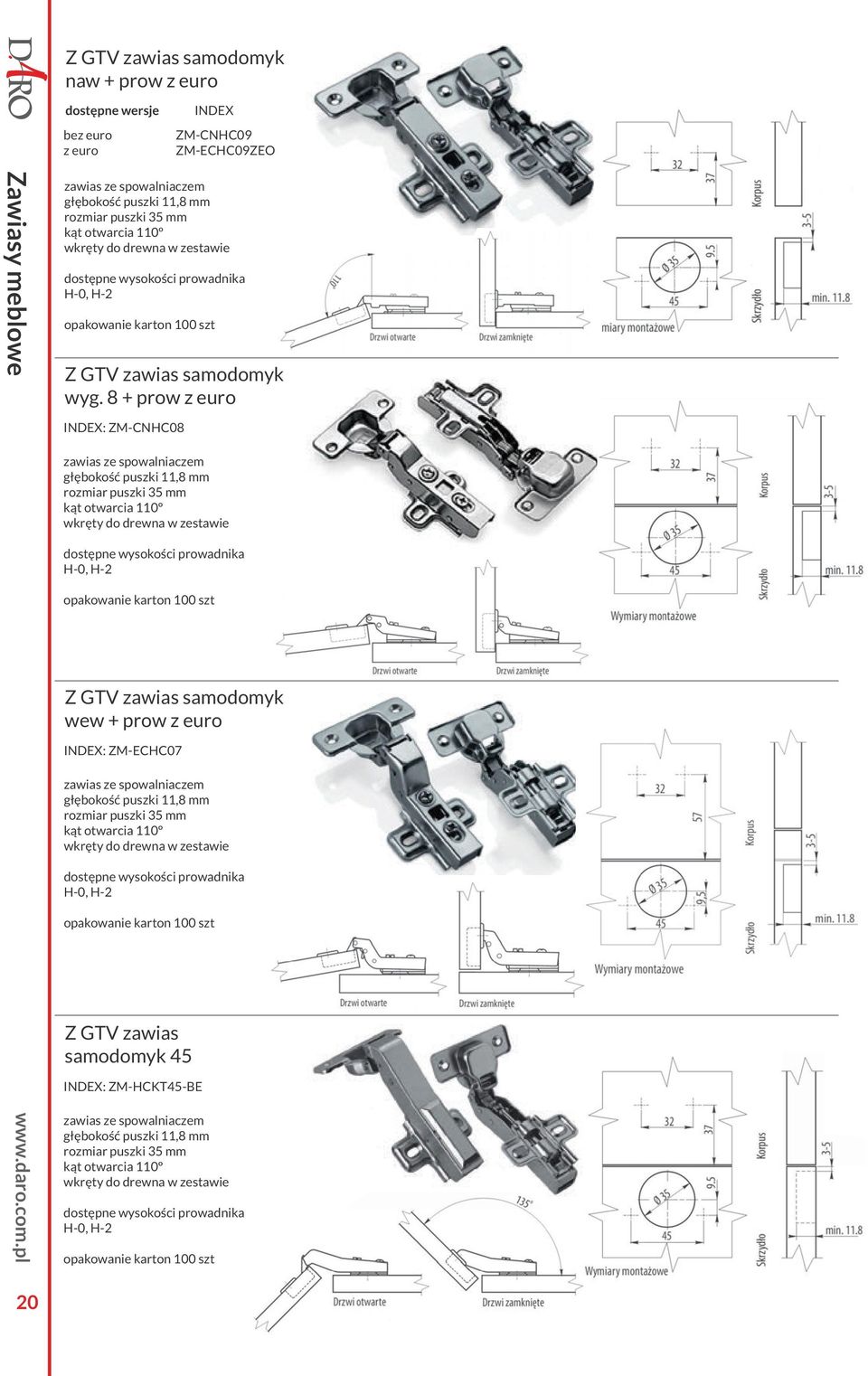

7 D RO Zawiasy meblowe Z GTV zawias samodomyk naw + prow z euro bez euro z euro ZM-CNHC09 ZM-ECHC09ZEO zawias ze spowalniaczem głębokość puszki 11,8 mm wkręty do drewna w zestawie dostępne wysokości prowadnika H-0, H-2 opakowanie karton 100 szt Z GTV zawias samodomyk wyg. 8 + prow z euro : ZM-CNHC08 zawias ze spowalniaczem głębokość puszki 11,8 mm wkręty do drewna w zestawie dostępne wysokości prowadnika H-0, H-2 opakowanie karton 100 szt Z GTV zawias samodomyk wew + prow z euro : ZM-ECHC07 zawias ze spowalniaczem głębokość puszki 11,8 mm wkręty do drewna w zestawie dostępne wysokości prowadnika H-0, H-2 opakowanie karton 100 szt Z GTV zawias samodomyk 45 : ZM-HCKT45-BE zawias ze spowalniaczem głębokość puszki 11,8 mm wkręty do drewna w zestawie dostępne wysokości prowadnika H-0, H-2 opakowanie karton 100 szt 20

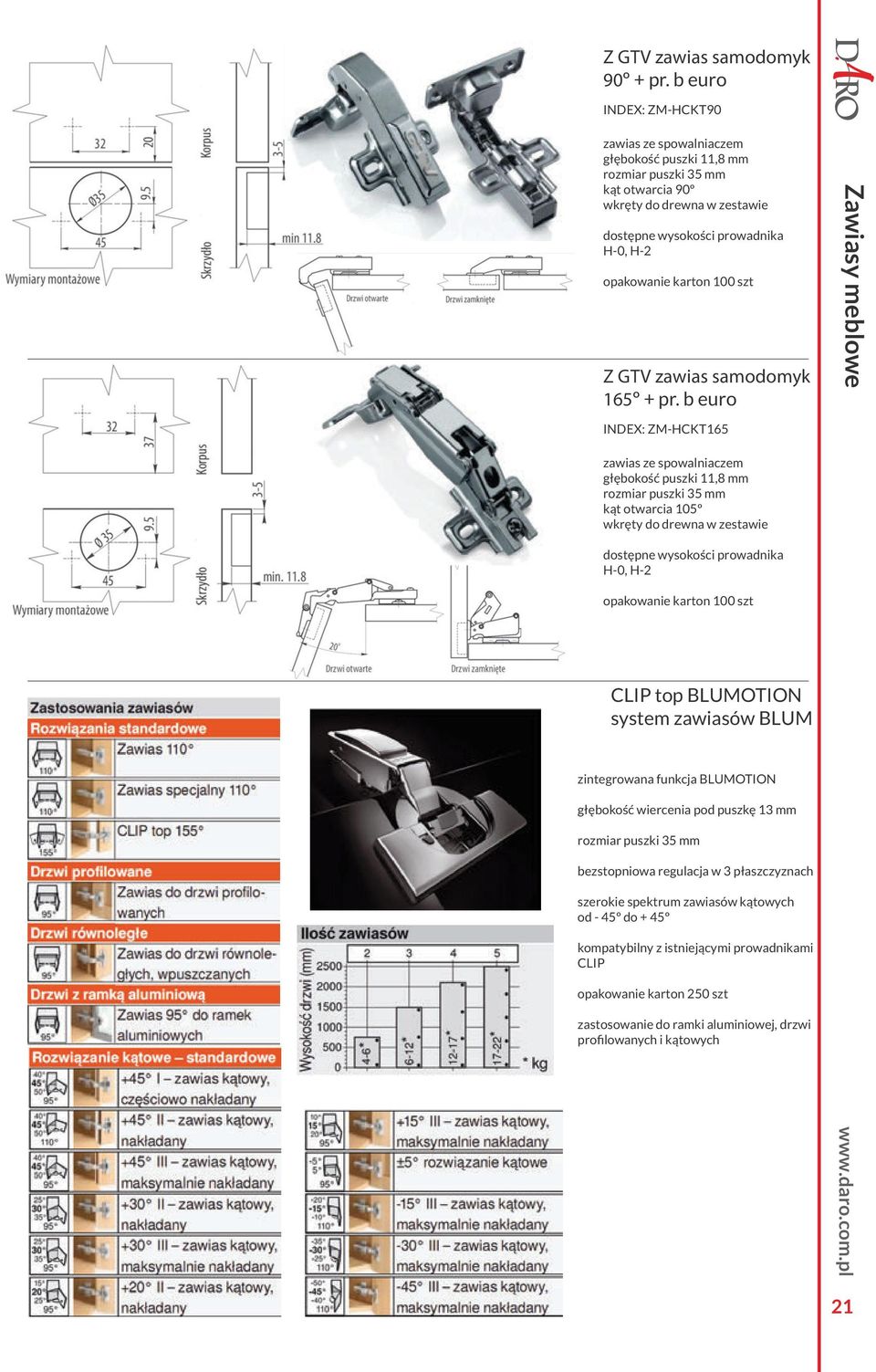

8 Z GTV zawias samodomyk 90º + pr. b euro : ZM-HCKT90 zawias ze spowalniaczem głębokość puszki 11,8 mm kąt otwarcia 90º wkręty do drewna w zestawie dostępne wysokości prowadnika H-0, H-2 opakowanie karton 100 szt Z GTV zawias samodomyk 165º + pr. b euro : ZM-HCKT165 zawias ze spowalniaczem głębokość puszki 11,8 mm wkręty do drewna w zestawie dostępne wysokości prowadnika H-0, H-2 opakowanie karton 100 szt CLIP top BLUMOTION system zawiasów BLUM zintegrowana funkcja BLUMOTION głębokość wiercenia pod puszkę 13 mm bezstopniowa regulacja w 3 płaszczyznach szerokie spektrum zawiasów kątowych od - 45º do + 45º kompatybilny z istniejącymi prowadnikami CLIP zastosowanie do ramki aluminiowej, drzwi profilowanych i kątowych D RO Zawiasy meblowe 21

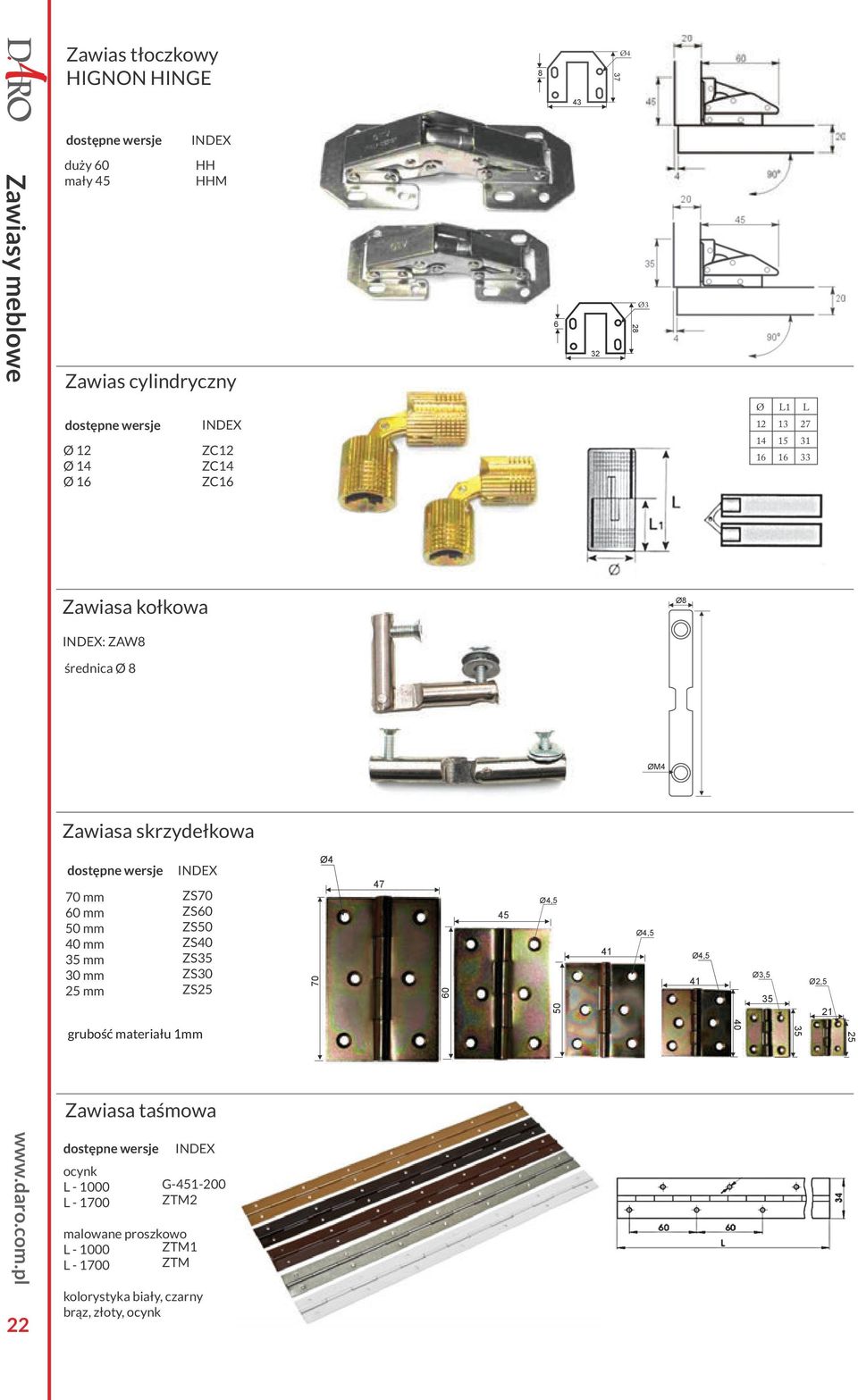

9 D RO Zawiasy meblowe Zawias tłoczkowy HIGNON HINGE duży 60 mały 45 HH HHM Zawias cylindryczny Ø 12 Ø 14 Ø 16 Zawiasa kołkowa : ZAW8 średnica Ø 8 ZC12 ZC14 ZC16 Zawiasa skrzydełkowa 70 mm 60 mm 50 mm 40 mm 35 mm 30 mm 25 mm ZS70 ZS60 ZS50 ZS40 ZS35 ZS30 ZS25 grubość materiału 1mm Zawiasa taśmowa ocynk L L G ZTM2 malowane proszkowo L ZTM1 L ZTM 70 Ø Ø4, Ø4 28 Ø3 32 ØM4 Ø4,5 41 Ø8 Ø4,5 41 Ø L1 L Ø3,5 Ø2, kolorystyka biały, czarny brąz, złoty, ocynk

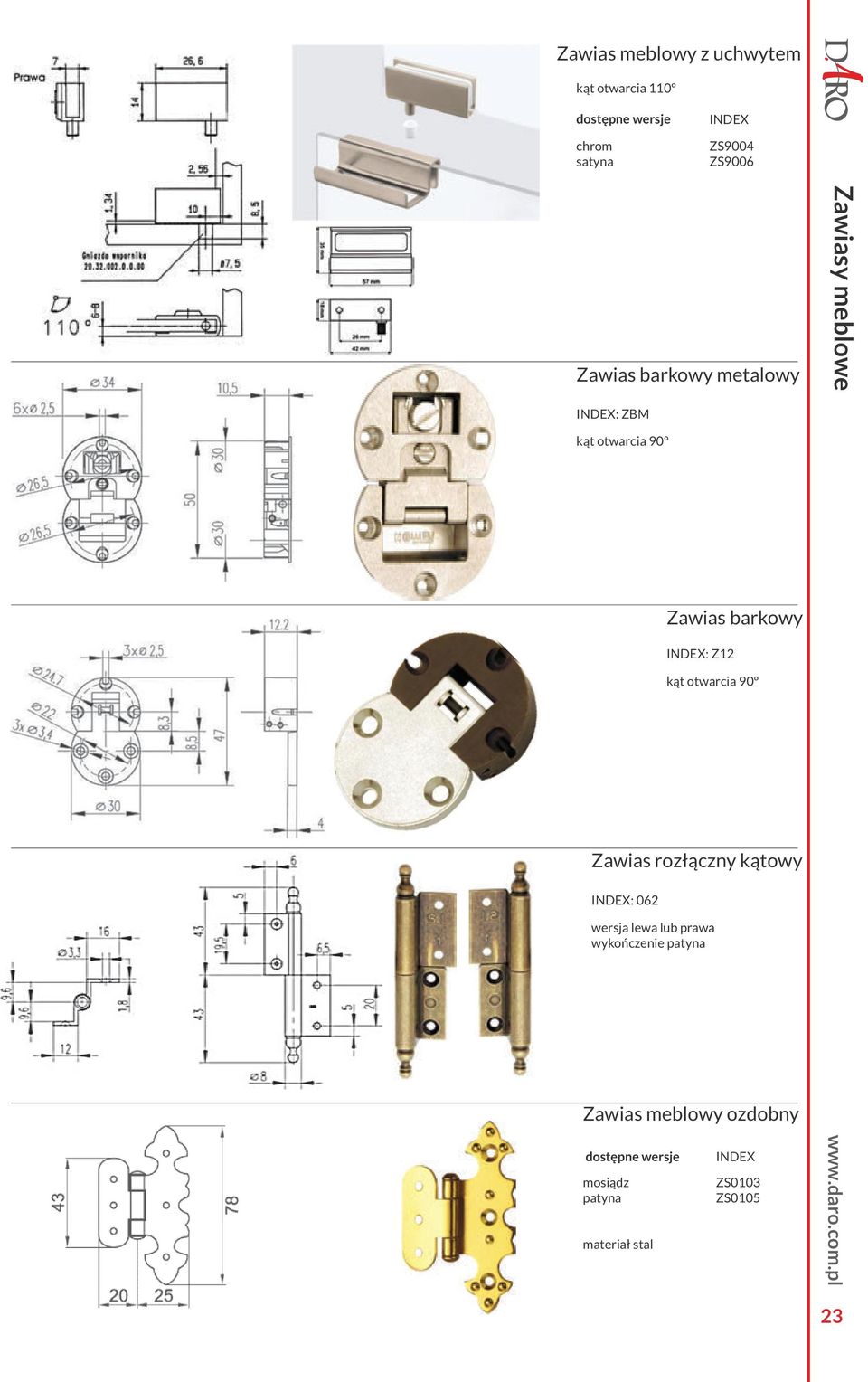

10 Zawias meblowy z uchwytem chrom satyna ZS9004 ZS9006 Zawias barkowy metalowy : ZBM kąt otwarcia 90º Zawias barkowy : Z12 kąt otwarcia 90º Zawias rozłączny kątowy : 062 wersja lewa lub prawa wykończenie patyna Zawias meblowy ozdobny mosiądz patyna materiał stal ZS0103 ZS0105 D RO Zawiasy meblowe 23

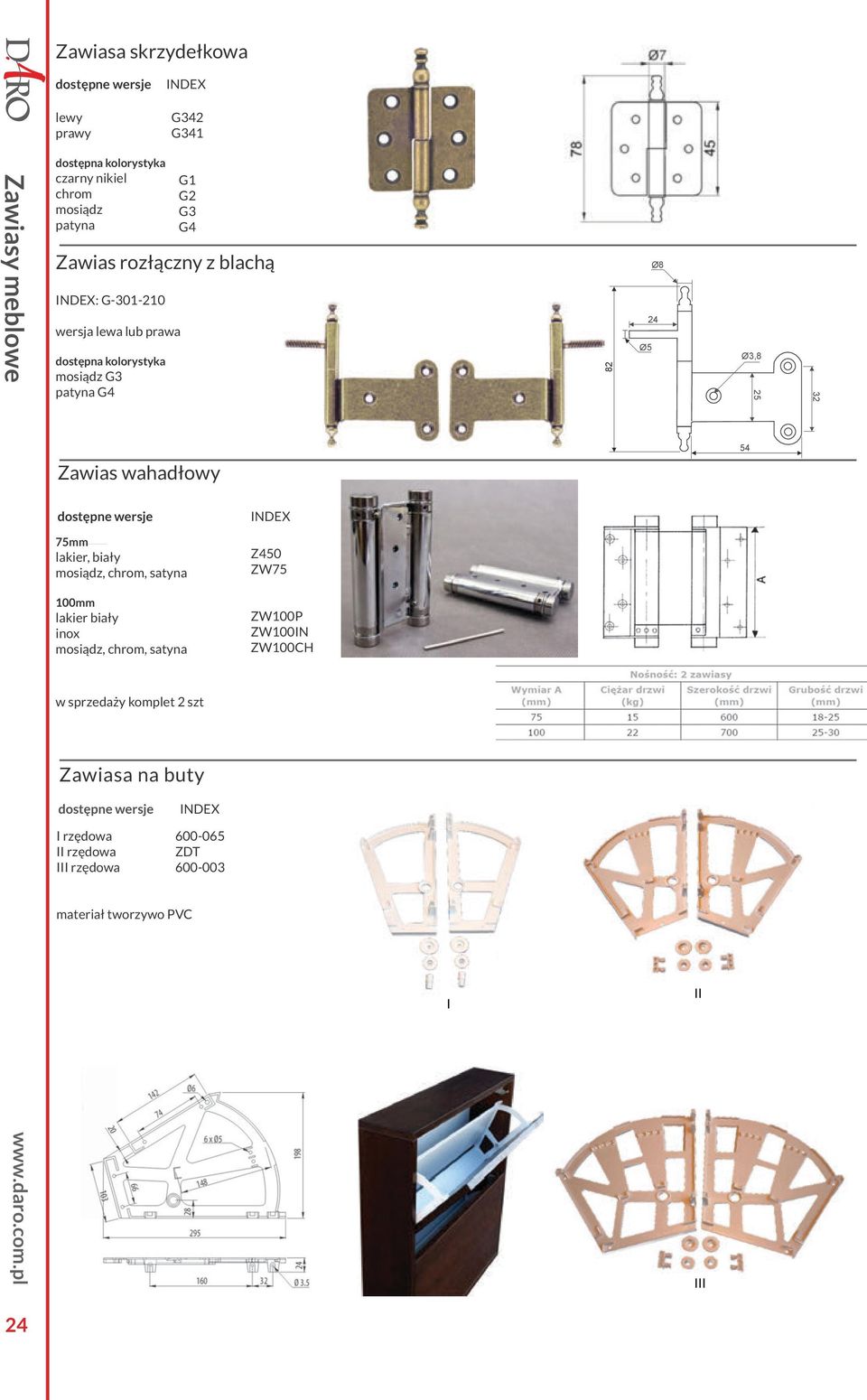

11 D RO Zawiasy meblowe Zawiasa skrzydełkowa lewy prawy dostępna kolorystyka czarny nikiel chrom mosiądz patyna G342 G341 G1 G2 G3 G4 Zawias rozłączny z blachą : G wersja lewa lub prawa dostępna kolorystyka mosiądz G3 patyna G4 Zawias wahadłowy 75mm lakier, biały mosiądz, chrom, satyna 100mm lakier biały inox mosiądz, chrom, satyna w sprzedaży komplet 2 szt Zawiasa na buty I rzędowa II rzędowa III rzędowa materiał tworzywo PVC ZDT Z450 ZW75 ZW100P ZW100IN ZW100CH I 82 Ø5 Ø8 24 II III Ø3,

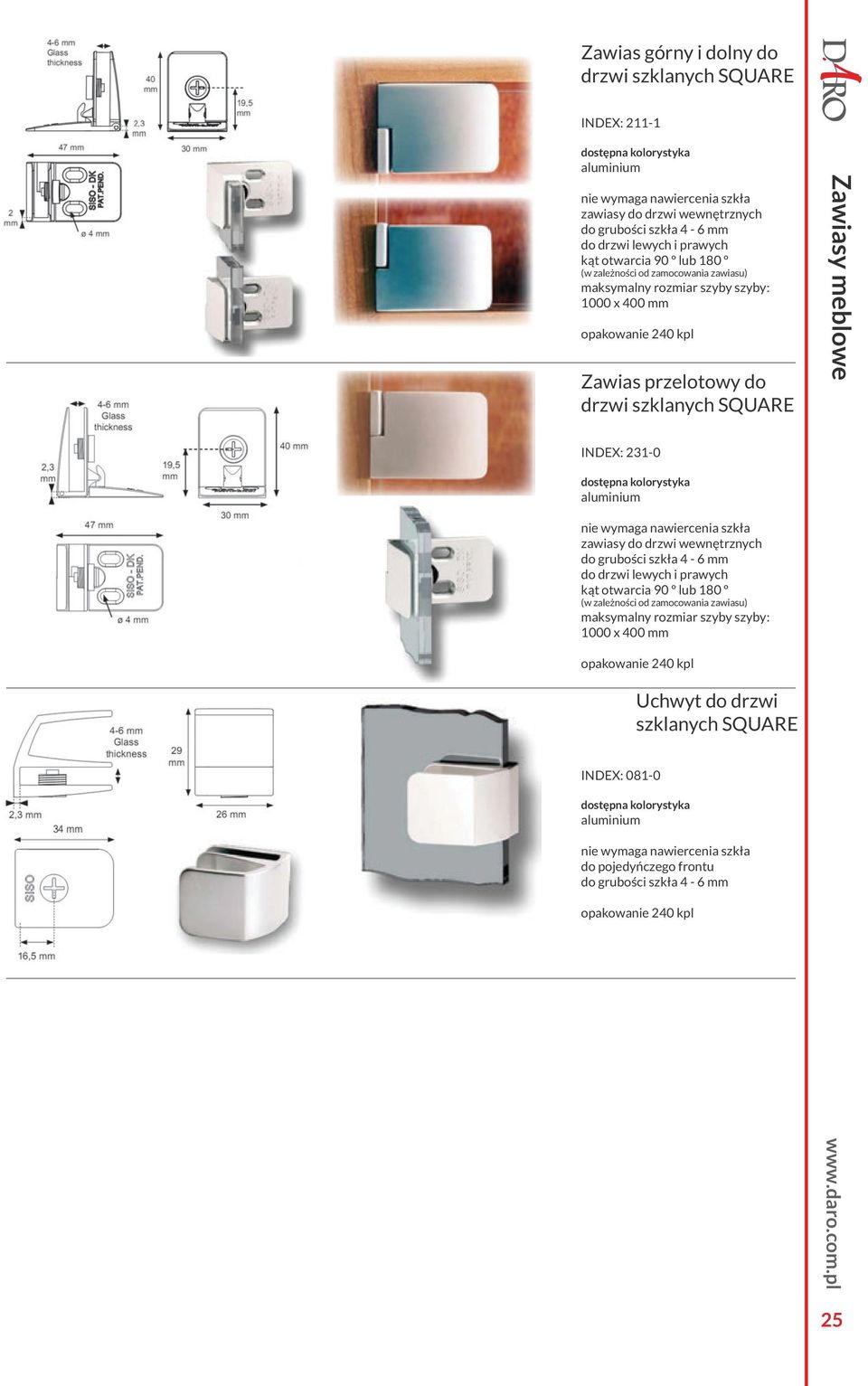

12 Zawias górny i dolny do drzwi szklanych SQUARE : dostępna kolorystyka aluminium nie wymaga nawiercenia szkła zawiasy do drzwi wewnętrznych do grubości szkła 4-6 mm do drzwi lewych i prawych kąt otwarcia 90 º lub 180 º (w zależności od zamocowania zawiasu) maksymalny rozmiar szyby szyby: 1000 x 400 mm opakowanie 240 kpl Zawias przelotowy do drzwi szklanych SQUARE : dostępna kolorystyka aluminium nie wymaga nawiercenia szkła zawiasy do drzwi wewnętrznych do grubości szkła 4-6 mm do drzwi lewych i prawych kąt otwarcia 90 º lub 180 º (w zależności od zamocowania zawiasu) maksymalny rozmiar szyby szyby: 1000 x 400 mm opakowanie 240 kpl : Uchwyt do drzwi szklanych SQUARE dostępna kolorystyka aluminium nie wymaga nawiercenia szkła do pojedyńczego frontu do grubości szkła 4-6 mm opakowanie 240 kpl D RO Zawiasy meblowe 25
