Prowadnice Przegląd programu

Transkrypt

1 962

2 Prowadnice Przegląd programu Prowadnice do szuflad drewnianych Prowadnice Quadro Przegląd Prowadnice do szuflad drewnianych Prowadnice kulkowe KA Przegląd Prowadnice do szuflad drewnianych Prowadnice rolkowe FR Przegląd Prowadnice do zastosowań specjalnych Prowadnica różnicowa z pełnym wysuwem 40 Quadro Big Duplex Technik für Möbel 963

3 Prowadnice do szuflad drewnianych Prowadnica Quadro Prowadnice Quadro gwarantują najwyższy komfort użytkowania szuflad, których atrakcyjny design zapewnia niewidoczny montaż prowadnicy. Niesłychanie długa żywotność i wieloletnia sprawność. Profile prowadnicy stawiające opór stalowym kulkom gwarantują optymalne prowadzenie - dla doskonałej stabilności pionowej i bocznej. Opcja cichego domykania Silent System pozwala na delikatne i ciche zamykanie szuflad. Funkcja Push to open automatycznie otwiera szufladę po lekkim naciśnięciu jej frontu - do frontów bez uchwytów. Wytrzymałość na duże obciążenia i wzorowe parametry pracy: Quadro Prowadnica Quadro spełnia wszelkie wymagania: częściowy lub pełen wysuw, z samodociągiem, Silent System lub Push to open, wiele różnych długości oraz klas obciążenia. Nawet bardzo ciężkie szuflady domykają się cicho i delikatnie dzięki zintegrowanemu Silent System. Push to open: do automatycznie otwierających się szuflad. Idealne rozwiązanie do frontów bez uchwytów. Nie ma prostszego sposobu na montaż szuflady: wystarczy nałożyć lub nasunąć

4 Prowadnice do szuflad drewnianych Prowadnica Quadro Przegląd Prowadnice Quadro 25 z częściowym wysuwem, montaż nasuwany Przegląd asortymentu / Porównanie techniczne 966 Prowadnice Quadro V6 / V6+ z pełnym wysuwem, montaż nasuwany Przegląd asortymentu / Porównanie techniczne Prowadnice Quadro 25 z częściowym wysuwem, montaż nakładany Przegląd asortymentu / Porównanie techniczne Prowadnice Quadro z montażem do wieńca Przegląd asortymentu / Porównanie techniczne 969 Prowadnica Quadro 40 z częściowym wysuwem, do ścianek przesuwnych 996 Akcesoria Przegląd asortymentu / Porównanie techniczne 969 Informacje techniczne Kryteria jakości 39 Przyrządy pomocne przy obróbce 1155 Technik für Möbel 965

5 Prowadnice do szuflad drewnianych Prowadnice Quadro Przegląd asortymentu / Porównanie techniczne Quadro 25 ze Stop Control Quadro 25 z Silent System Quadro 25 z Push to open Strona Opis Częściowy wysuw ze zintegrowanym samodociągiem Częściowy wysuw ze zintegrowanym cichym domykaniem Częściowy wysuw ze zintegrowanym systemem otwierania Obciążenie 25 kg 25 kg 25 kg Długości szuflad mm mm mm Sposób montażu Do boku korpusu Montaż nasuwany Do boku korpusu Montaż nasuwany Do boku korpusu Montaż nasuwany 966

6 Prowadnice do szuflad drewnianych Prowadnice Quadro Przegląd asortymentu / Porównanie techniczne Quadro V6 ze Stop Control Quadro V6 z Silent System Quadro V6 z Push to open Quadro V6+ z Silent System Pełen wysuw ze zintegrowanym samodociągiem Pełen wysuw ze zintegrowanym cichym domykaniem Pełen wysuw ze zintegrowanym systemem otwierania Pełen wysuw ze zintegrowanym cichym domykaniem 30 kg 30 kg 30 kg 50 kg mm mm mm mm Do boku korpusu Montaż nasuwany Do boku korpusu Montaż nasuwany Do boku korpusu Montaż nasuwany Do boku korpusu Montaż nasuwany Technik für Möbel 967

7 Prowadnice do szuflad drewnianych Prowadnice Quadro Przegląd asortymentu / Porównanie techniczne Quadro V6+ z Push to open Quadro 25 ze Stop Control Quadro 25 z Silent System Strona Opis Pełen wysuw ze zintegrowanym systemem otwierania Częściowy wysuw ze zintegrowanym samodociągiem Częściowy wysuw ze zintegrowanym cichym domykaniem Obciążenie 50 kg 25 kg 25 kg Długości szuflad mm mm mm Sposób montażu Do boku korpusu Montaż nasuwany Do boku korpusu Montaż nakładany Do boku korpusu Montaż nakładany 968

8 Prowadnice do szuflad drewnianych Prowadnice Quadro Przegląd asortymentu / Porównanie techniczne Quadro 25 z Push to open Quadro V6 BM z Silent System Quadro 40 BM Akcesoria Częściowy wysuw ze zintegrowanym systemem otwierania Pełen wysuw ze zintegrowanym cichym domykaniem Częściowy wysuw Odbojniki / zatrzaski do szuflad drewnianych / półek wysuwnych / elementy montażowe / zabezpieczenie przed wyczepieniem / regulator frontu / wkręty 25 kg 30 kg 40 kg mm mm mm Do boku korpusu Montaż nakładany Do wieńca Montaż nasuwany Do wieńca Montaż nakładany Technik für Möbel 969

9 Quadro 25 ze Stop Control, częściowy wysuw Obciążenie 25 kg Stop Control - zintegrowany samodociąg zapewnia automatyczne domykanie szuflady Wygodny montaż nasuwany z zatrzaskami i regulacją wysokości bez użycia narzędzi Możliwość zamiany Quadro z częściowym wysuwem na pełen wysuw, bez zmian wymiarów korpusu, szuflady czy frontu Obciążenie zgodnie z EN 15338, poziom 3 Stal ocynkowana Quadro 25 ze Stop Control Długość nominalna / Długość szuflady NL mm Minimalna głębokość korpusu KT mm Strata na wysuwie EL mm b1 mm lewe prawe szt szt szt szt szt szt szt szt szt szt szt szt szt szt szt szt. Przy zastosowaniu elementów montażowych zmniejsza się długość szuflady (NL) o mm Zatrzaski do szuflad drewnianych z dnem wpuszczanym Do pewnego połączenia prowadnicy Quadro z szufladą drewnianą Bezstopniowa regulacja wysokości do + 2 mm za pomocą pokrętła Tworzywo sztuczne, kolor czarny Artykuł Zatrzask lewy szt. Zatrzask prawy szt. Komplet lewy / prawy kpl

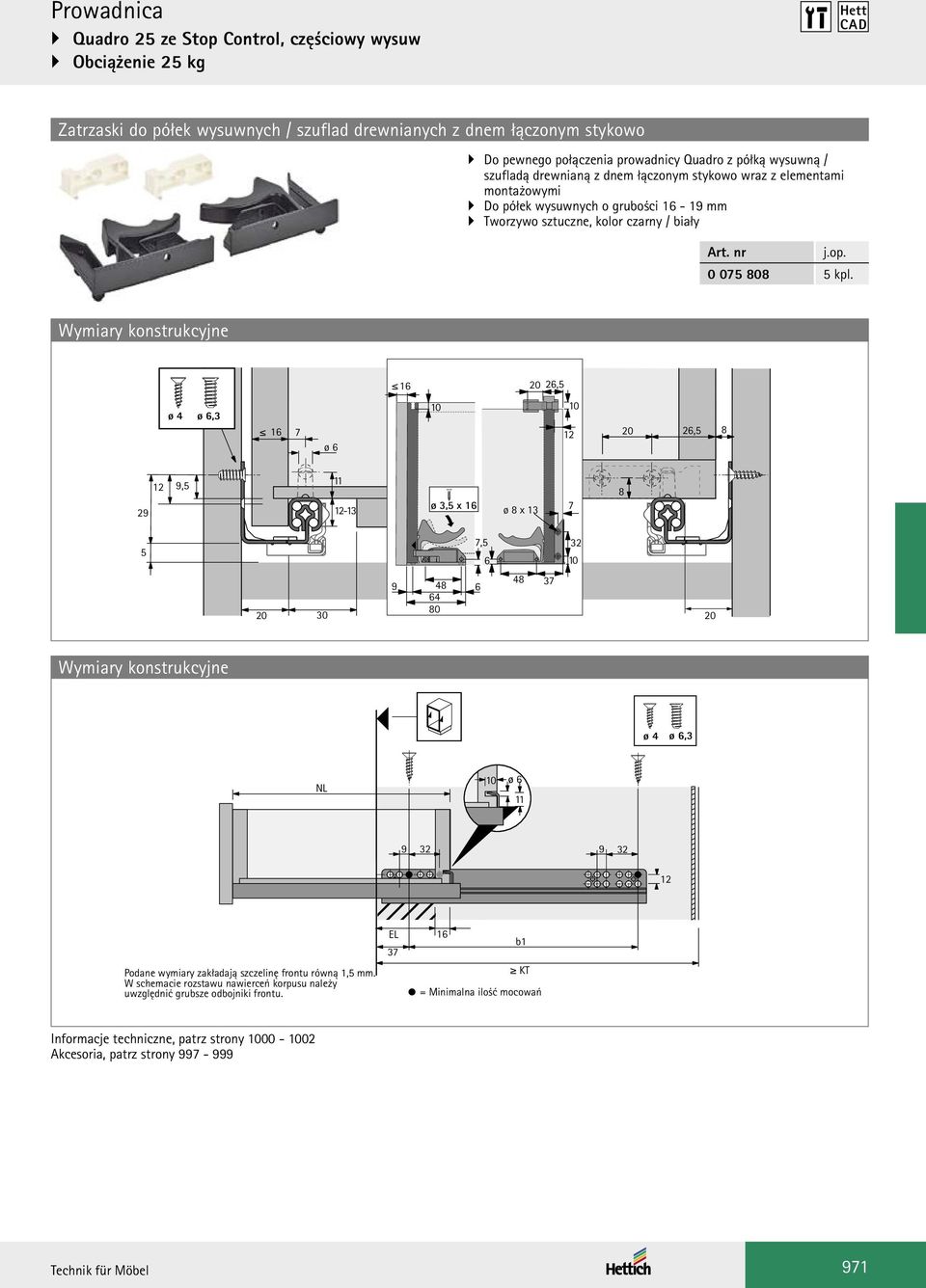

10 Quadro 25 ze Stop Control, częściowy wysuw Obciążenie 25 kg Hett CAD Zatrzaski do półek wysuwnych / szuflad drewnianych z dnem łączonym stykowo Do pewnego połączenia prowadnicy Quadro z półką wysuwną / szufladą drewnianą z dnem łączonym stykowo wraz z elementami montażowymi Do półek wysuwnych o grubości mm Tworzywo sztuczne, kolor czarny / biały kpl. ø 4 ø 6, , ,5 8 ø , ø 3,5 x 16 ø 8 x , ø 4 ø 6,3 NL ø Podane wymiary zakładają szczelinę frontu równą 1,5 mm. W schemacie rozstawu nawierceń korpusu należy uwzględnić grubsze odbojniki frontu. EL b1 KT = Minimalna ilość mocowań Informacje techniczne, patrz strony Akcesoria, patrz strony Technik für Möbel 971

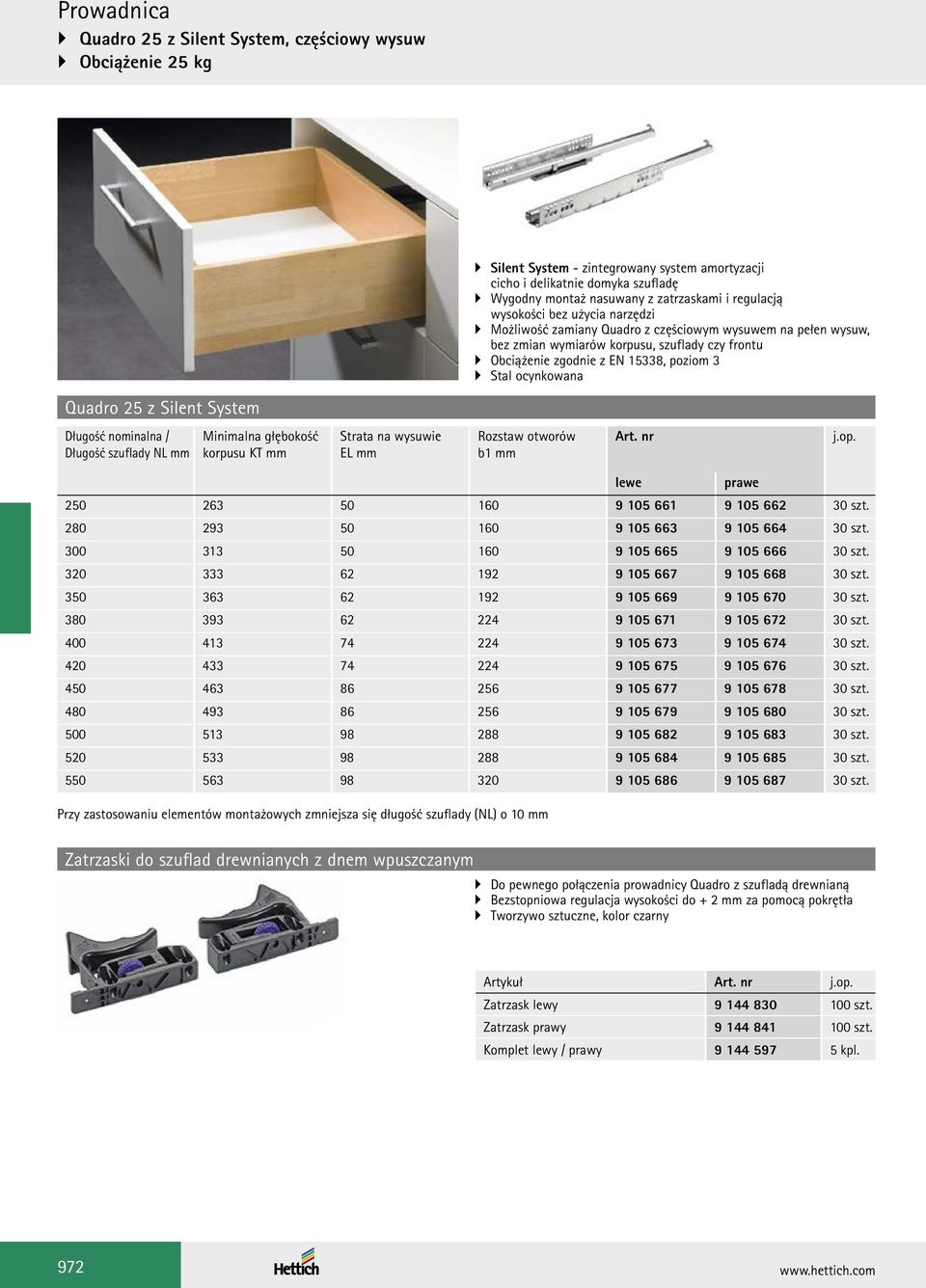

11 Quadro 25 z Silent System, częściowy wysuw Obciążenie 25 kg Silent System - zintegrowany system amortyzacji cicho i delikatnie domyka szufladę Wygodny montaż nasuwany z zatrzaskami i regulacją wysokości bez użycia narzędzi Możliwość zamiany Quadro z częściowym wysuwem na pełen wysuw, bez zmian wymiarów korpusu, szuflady czy frontu Obciążenie zgodnie z EN 15338, poziom 3 Stal ocynkowana Quadro 25 z Silent System Długość nominalna / Długość szuflady NL mm Minimalna głębokość korpusu KT mm Strata na wysuwie EL mm b1 mm lewe prawe szt szt szt szt szt szt szt szt szt szt szt szt szt. Przy zastosowaniu elementów montażowych zmniejsza się długość szuflady (NL) o mm Zatrzaski do szuflad drewnianych z dnem wpuszczanym Do pewnego połączenia prowadnicy Quadro z szufladą drewnianą Bezstopniowa regulacja wysokości do + 2 mm za pomocą pokrętła Tworzywo sztuczne, kolor czarny Artykuł Zatrzask lewy szt. Zatrzask prawy szt. Komplet lewy / prawy kpl

12 Quadro 25 z Silent System, częściowy wysuw Obciążenie 25 kg Hett CAD Zatrzaski do półek wysuwnych / szuflad drewnianych z dnem łączonym stykowo Do pewnego połączenia prowadnicy Quadro z półką wysuwną / szufladą drewnianą z dnem łączonym stykowo wraz z elementami montażowymi Do półek wysuwnych o grubości mm Tworzywo sztuczne, kolor czarny / biały kpl. ø 4 ø 6,3 12 9, , ,5 8 ø 6 NL- NL ø 3,5 x 20 ø 8 x , ø 6 11 ø 4 ø 6,3 NL Podane wymiary zakładają szczelinę frontu równą 1,5 mm. W schemacie rozstawu nawierceń korpusu należy uwzględnić grubsze odbojniki frontu. EL b1 KT = Minimalna ilość mocowań Informacje techniczne, patrz strony Akcesoria, patrz strony Technik für Möbel 973

13 Prowadnica Quadro 25 z Push to open, częściowy wysuw Obciążenie 25 kg Push to open - precyzyjny mechanizm automatycznie i niemal bezgłośnie wysuwa szufladę - wystarczy lekko nacisnąć! Wygodny montaż nasuwany z zatrzaskami i regulacją wysokości bez użycia narzędzi Możliwość zamiany Quadro z częściowym wysuwem na pełen wysuw, bez zmian wymiarów korpusu, szuflady czy frontu Obciążenie zgodnie z EN 15338, poziom 3 Stal ocynkowana Quadro 25 z Push to open Długość nominalna / Długość szuflady NL mm Minimalna głębokość korpusu KT mm Strata na wysuwie EL mm b1 mm lewe prawe szt szt szt szt szt szt szt szt szt szt szt szt. Przy zastosowaniu elementów montażowych zmniejsza się długość szuflady (NL) o mm Zatrzaski do szuflad drewnianych z dnem wpuszczanym Do pewnego połączenia prowadnicy Quadro z szufladą drewnianą Bezstopniowa regulacja wysokości do + 2 mm za pomocą pokrętła Tworzywo sztuczne, kolor czarny Artykuł Zatrzask lewy szt. Zatrzask prawy szt. Komplet lewy / prawy kpl

14 Prowadnica Quadro 25 z Push to open, częściowy wysuw Obciążenie 25 kg Hett CAD Zatrzaski do półek wysuwnych / szuflad drewnianych z dnem łączonym stykowo Do pewnego połączenia prowadnicy Quadro z półką wysuwną / szufladą drewnianą z dnem łączonym stykowo wraz z elementami montażowymi Do półek wysuwnych o grubości mm Tworzywo sztuczne, kolor czarny / biały kpl. ø 4 ø 6, , ,5 8 ø , ø 3,5 x 16 ø 8 x , ø 6 11 ø 4 ø 6,3 NL Podane wymiary zakładają szczelinę frontu równą 4 mm. W schemacie rozstawu nawierceń korpusu należy uwzględnić grubsze odbojniki frontu. EL b1 KT = Minimalna ilość mocowań Informacje techniczne, patrz strony Akcesoria, patrz strony Technik für Möbel 975

15 Quadro V6 ze Stop Control, pełen wysuw Obciążenie 30 kg Stop Control - zintegrowany samodociąg zapewnia automatyczne domykanie szuflady Wygodny montaż nasuwany z zatrzaskami i regulacją wysokości bez użycia narzędzi Obciążenie zgodnie z EN 15338, poziom 3 Stal ocynkowana Quadro V6 ze Stop Control Długość nominalna / Długość szuflady NL mm Minimalna głębokość korpusu KT mm b1 mm b2 mm lewe prawe szt szt szt szt szt szt szt szt szt szt szt szt szt szt. Przy zastosowaniu elementów montażowych zmniejsza się długość szuflady (NL) o mm Zatrzaski do szuflad drewnianych z dnem wpuszczanym Do pewnego połączenia prowadnicy Quadro z szufladą drewnianą Bezstopniowa regulacja wysokości do + 2 mm za pomocą pokrętła Tworzywo sztuczne, kolor czarny Artykuł Zatrzask lewy szt. Zatrzask prawy szt. Komplet lewy / prawy kpl

16 Quadro V6 ze Stop Control, pełen wysuw Obciążenie 30 kg Hett CAD Zatrzaski do półek wysuwnych / szuflad drewnianych z dnem łączonym stykowo Do pewnego połączenia prowadnicy Quadro z półką wysuwną / szufladą drewnianą z dnem łączonym stykowo wraz z elementami montażowymi Do półek wysuwnych o grubości mm Tworzywo sztuczne, kolor czarny / biały kpl. ø 4 ø 6, ø , , , ø 3,5 x 16 ø 8 x , ø 6 NL 11 ø 4 ø 6, b2 b1 Podane wymiary zakładają szczelinę frontu równą 1,5 mm. W schemacie rozstawu nawierceń korpusu należy uwzględnić grubsze odbojniki frontu. KT = Minimalna ilość mocowań Informacje techniczne, patrz strony Akcesoria, patrz strony Technik für Möbel 977

17 Quadro V6 z Silent System, pełen wysuw Obciążenie 30 kg Silent System - zintegrowany system amortyzacji cicho i delikatnie domyka szufladę Wygodny montaż nasuwany z zatrzaskami i regulacją wysokości bez użycia narzędzi Obciążenie zgodnie z EN 15338, poziom 3 Stal ocynkowana Quadro V6 z Silent System Długość nominalna / Długość szuflady NL mm Minimalna głębokość korpusu KT mm b1 mm b2 mm lewe prawe szt szt szt szt szt szt szt szt szt szt szt szt szt szt szt. Przy zastosowaniu elementów montażowych zmniejsza się długość szuflady (NL) o mm Zatrzaski do szuflad drewnianych z dnem wpuszczanym Do pewnego połączenia prowadnicy Quadro z szufladą drewnianą Bezstopniowa regulacja wysokości do + 2 mm za pomocą pokrętła Tworzywo sztuczne, kolor czarny Artykuł Zatrzask lewy szt. Zatrzask prawy szt. Komplet lewy / prawy kpl

18 Quadro V6 z Silent System, pełen wysuw Obciążenie 30 kg Hett CAD Zatrzaski do półek wysuwnych / szuflad drewnianych z dnem łączonym stykowo Do pewnego połączenia prowadnicy Quadro z półką wysuwną / szufladą drewnianą z dnem łączonym stykowo wraz z elementami montażowymi Do półek wysuwnych o grubości mm Tworzywo sztuczne, kolor czarny / biały kpl ,5 ø 4 ø 6, ø , , ø 3,5 x 16 ø 8 x , ø 6 NL 11 ø 4 ø 6, b2 b1 Podane wymiary zakładają szczelinę frontu równą 1,5 mm. W schemacie rozstawu nawierceń korpusu należy uwzględnić grubsze odbojniki frontu. KT = Minimalna ilość mocowań Informacje techniczne, patrz strony Akcesoria, patrz strony Technik für Möbel 979

19 Quadro V6 z Push to open, pełen wysuw Obciążenie 30 kg Push to open - precyzyjny mechanizm automatycznie i niemal bezgłośnie wysuwa szufladę - wystarczy lekko nacisnąć! Wygodny montaż nasuwany z zatrzaskami i regulacją wysokości bez użycia narzędzi Obciążenie zgodnie z EN 15338, poziom 3 Stal ocynkowana Quadro V6 z Push to open Długość nominalna / Długość szuflady NL mm Minimalna głębokość korpusu KT mm b1 mm b2 mm lewe prawe szt szt szt szt szt szt szt szt szt szt szt szt. Przy zastosowaniu elementów montażowych zmniejsza się długość szuflady (NL) o mm Zatrzaski do szuflad drewnianych z dnem wpuszczanym Do pewnego połączenia prowadnicy Quadro z szufladą drewnianą Bezstopniowa regulacja wysokości do + 2 mm za pomocą pokrętła Tworzywo sztuczne, kolor czarny Artykuł Zatrzask lewy szt. Zatrzask prawy szt. Komplet lewy / prawy kpl

20 Quadro V6 z Push to open, pełen wysuw Obciążenie 30 kg Hett CAD Zatrzaski do półek wysuwnych / szuflad drewnianych z dnem łączonym stykowo Do pewnego połączenia prowadnicy Quadro z półką wysuwną / szufladą drewnianą z dnem łączonym stykowo wraz z elementami montażowymi Do półek wysuwnych o grubości mm Tworzywo sztuczne, kolor czarny / biały kpl ,5 ø 4 ø 6, ø , , ø 3,5 x 16 ø 8 x , ø 6 NL 11 ø 4 ø 6, b2 b1 Podane wymiary zakładają szczelinę frontu równą 4 mm. W schemacie rozstawu nawierceń korpusu należy uwzględnić grubsze odbojniki frontu. KT = Minimalna ilość mocowań Informacje techniczne, patrz strony Akcesoria, patrz strony Technik für Möbel 981

21 Quadro V6+ z Silent System, pełen wysuw Obciążenie 50 kg Silent System - zintegrowany system amortyzacji cicho i delikatnie domyka szufladę Wygodny montaż nasuwany z zatrzaskami i regulacją wysokości bez użycia narzędzi Obciążenie zgodnie z EN 15338, poziom 3 Stal ocynkowana Quadro V6+ z Silent System Długość nominalna / Długość szuflady NL mm Minimalna głębokość korpusu KT mm b1 mm b2 mm lewe prawe szt szt szt szt szt szt szt szt szt szt szt. Zatrzaski do szuflad drewnianych z dnem wpuszczanym Do pewnego połączenia prowadnicy Quadro z szufladą drewnianą Bezstopniowa regulacja wysokości do + 2 mm za pomocą pokrętła Tworzywo sztuczne, kolor czarny Artykuł Zatrzask do Quadro V6+ EB20, lewy szt. Zatrzask do Quadro V6+ EB20, prawy szt. Komplet lewy / prawy kpl

22 Quadro V6+ z Silent System, pełen wysuw Obciążenie 50 kg Hett CAD 16 ø 4 ø 6, ø , ø 3,5 x ø 6 11 ø 4 ø 6,3 NL b1 b2 Podane wymiary zakładają szczelinę frontu równą 1,5 mm. W schemacie rozstawu nawierceń korpusu należy uwzględnić grubsze odbojniki frontu. KT = Minimalna ilość mocowań Informacje techniczne, patrz strony Akcesoria, patrz strony Technik für Möbel 983

23 Quadro V6+ z Push to open, pełen wysuw Obciążenie 50 kg Push to open - precyzyjny mechanizm automatycznie i niemal bezgłośnie wysuwa szufladę - wystarczy lekko nacisnąć! Wygodny montaż nasuwany z zatrzaskami i regulacją wysokości bez użycia narzędzi Obciążenie zgodnie z EN 15338, poziom 3 Stal ocynkowana Quadro V6+ z Push to open Długość nominalna / Długość szuflady NL mm Minimalna głębokość korpusu KT mm b1 mm b2 mm lewe prawe szt szt szt szt szt szt szt szt szt szt szt. Zatrzaski do szuflad drewnianych z dnem wpuszczanym Do pewnego połączenia prowadnicy Quadro z szufladą drewnianą Bezstopniowa regulacja wysokości do + 2 mm za pomocą pokrętła Tworzywo sztuczne, kolor czarny Artykuł Zatrzask do Quadro V6+ EB20, lewy szt. Zatrzask do Quadro V6+ EB20, prawy szt. Komplet lewy / prawy kpl

24 Quadro V6+ z Push to open, pełen wysuw Obciążenie 50 kg Hett CAD 16 ø 4 ø 6, ø , ø 3,5 x ø 6 11 ø 4 ø 6,3 NL b1 b2 Podane wymiary zakładają szczelinę frontu równą 4 mm. W schemacie rozstawu nawierceń korpusu należy uwzględnić grubsze odbojniki frontu. KT = Minimalna ilość mocowań Informacje techniczne, patrz strony Akcesoria, patrz strony Technik für Möbel 985

25 Quadro 25 ze Stop Control, częściowy wysuw Obciążenie 25 kg Stop Control - zintegrowany samodociąg zapewnia automatyczne domykanie szuflady Prosty montaż nakładany z regulacją wysokości bez użycia narzędzi Obciążenie zgodnie z EN 15338, poziom 3 Stal ocynkowana Quadro 25 ze Stop Control Długość nominalna / Długość szuflady NL mm Minimalna głębokość korpusu KT mm Strata na wysuwie EL mm b1 mm nawierceń wymiar C mm nawierceń wymiar D mm lewe prawe ,5 61, szt ,5 111, szt ,5 98, szt ,5 128, szt ,5 130, szt ,5 150, szt ,5 136, szt ,5 166, szt ,5 170, szt ,5 190, szt ,5 211, szt. Zabezpieczenie przed wyczepieniem do szuflad drewnianych z montażem nakładanym Elementy montażowe Szuflady drewniane do montażu nakładanego można wyposażyć w opcjonalne zabezpieczenie chroniące przez wyczepieniem szuflady z prowadnicy Tworzywo sztuczne, kolor szary lewe prawe szt. Do szuflad z dnem łączonym stykowo oraz półek wysuwnych Tworzywo sztuczne, kolor szary Artykuł Kolor Przednie Kolor beżowy szt. Tylne Kolor biały szt

26 Quadro 25 ze Stop Control, częściowy wysuw Obciążenie 25 kg Hett CAD Dno wpuszczane Dno łączone stykowo ø 4 ø 6,3 16 ø , ,5 ø 6 ø 6 11 (C) (C) 8 5 ø 6 x 6 D D D NL (C) ø Podane wymiary zakładają szczelinę frontu równą 1,5 mm. W schemacie rozstawu nawierceń korpusu należy uwzględnić grubsze odbojniki frontu. EL b1 KT = Minimalna ilość mocowań Informacje techniczne, patrz strony Akcesoria, patrz strony Technik für Möbel 987

27 Quadro 25 z Silent System, częściowy wysuw Obciążenie 25 kg Silent System - zintegrowany system amortyzacji cicho i delikatnie domyka szufladę Prosty montaż nakładany z regulacją wysokości bez użycia narzędzi Obciążenie zgodnie z EN 15338, poziom 3 Stal ocynkowana Quadro 25 z Silent System Długość nominalna / Długość szuflady NL mm Minimalna głębokość korpusu KT mm Strata na wysuwie EL mm b1 mm nawierceń wymiar C mm nawierceń wymiar D mm lewe prawe ,5 61, szt ,5 111, szt ,5 98, szt ,5 128, szt ,5 130, szt ,5 150, szt ,5 136, szt ,5 166, szt ,5 170, szt ,5 190, szt ,5 211, szt. Zabezpieczenie przed wyczepieniem do szuflad drewnianych z montażem nakładanym Elementy montażowe Szuflady drewniane do montażu nakładanego można wyposażyć w opcjonalne zabezpieczenie chroniące przez wyczepieniem szuflady z prowadnicy Tworzywo sztuczne, kolor szary lewe prawe szt. Do szuflad z dnem łączonym stykowo oraz półek wysuwnych Tworzywo sztuczne, kolor szary Artykuł Kolor Przednie Kolor beżowy szt. Tylne Kolor biały szt

28 Quadro 25 z Silent System, częściowy wysuw Obciążenie 25 kg Hett CAD Dno wpuszczane Dno łączone stykowo ø 4 ø 6,3 16 ø , ,5 ø 6 ø 6 11 (C) (C) 8 5 ø 6 x 6 D D ø 6 11 D NL ø 4 ø 6,3 (C) Podane wymiary zakładają szczelinę frontu równą 1,5 mm. W schemacie rozstawu nawierceń korpusu należy uwzględnić grubsze odbojniki frontu. EL b1 KT = Minimalna ilość mocowań Informacje techniczne, patrz strony Akcesoria, patrz strony Technik für Möbel 989

29 Quadro 25 z Push to open, częściowy wysuw Obciążenie 25 kg Push to open - precyzyjny mechanizm automatycznie i niemal bezgłośnie wysuwa szufladę - wystarczy lekko nacisnąć! Prosty montaż nakładany z regulacją wysokości bez użycia narzędzi Obciążenie zgodnie z EN 15338, poziom 3 Stal ocynkowana Quadro 25 z Push to open Długość nominalna / Długość szuflady NL mm Minimalna głębokość korpusu KT mm Strata na wysuwie EL mm b1 mm nawierceń wymiar C mm nawierceń wymiar D mm lewe prawe ,5 61, szt ,5 111, szt ,5 98, szt ,5 128, szt ,5 130, szt ,5 150, szt ,5 136, szt ,5 166, szt ,5 170, szt ,5 190, szt ,5 211, szt. Zabezpieczenie przed wyczepieniem do szuflad drewnianych z montażem nakładanym Elementy montażowe Szuflady drewniane do montażu nakładanego można wyposażyć w opcjonalne zabezpieczenie chroniące przez wyczepieniem szuflady z prowadnicy Tworzywo sztuczne, kolor szary lewe prawe szt. Do szuflad z dnem łączonym stykowo oraz półek wysuwnych Tworzywo sztuczne, kolor szary Artykuł Kolor Przednie Kolor beżowy szt. Tylne Kolor biały szt

30 Quadro 25 z Push to open, częściowy wysuw Obciążenie 25 kg Hett CAD Dno wpuszczane Dno łączone stykowo ø 4 ø 6,3 16 ø , ,5 ø 6 ø 6 11 (C) (C) ø 6 x 6 D D ø 6 11 D NL ø 4 ø 6,3 (C) Podane wymiary zakładają szczelinę frontu równą 4 mm. W schemacie rozstawu nawierceń korpusu należy uwzględnić grubsze odbojniki frontu. EL b1 KT = Minimalna ilość mocowań Informacje techniczne, patrz strony Akcesoria, patrz strony Technik für Möbel 991

31 Quadro V6 z montażem do wieńca z Silent System, pełen wysuw Obciążenie 30 kg Silent System - zintegrowany system amortyzacji cicho i delikatnie domyka szufladę Wygodny montaż nasuwany z zatrzaskami i regulacją wysokości bez użycia narzędzi Obciążenie zgodnie z EN 15338, poziom 3 Stal ocynkowana Quadro V6 BM z Silent System Długość nominalna / Długość szuflady Minimalna głębokość korpusu KT mm b1 mm NL mm kpl kpl kpl kpl. Przy zastosowaniu elementów montażowych zmniejsza się długość szuflady (NL) o mm Zatrzaski do szuflad drewnianych z dnem wpuszczanym Do pewnego połączenia prowadnicy Quadro z szufladą drewnianą Bezstopniowa regulacja wysokości do + 2 mm za pomocą pokrętła Tworzywo sztuczne, kolor czarny Zatrzaski do półek wysuwnych / szuflad drewnianych z dnem łączonym stykowo Artykuł Zatrzask lewy szt. Zatrzask prawy szt. Komplet lewy / prawy kpl. Do pewnego połączenia prowadnicy Quadro z półką wysuwną / szufladą drewnianą z dnem łączonym stykowo wraz z elementami montażowymi Do półek wysuwnych o grubości mm Tworzywo sztuczne, kolor czarny / biały kpl

32 Quadro V6 z montażem do wieńca z Silent System, pełen wysuw Obciążenie 30 kg Hett CAD 16 7 ø , , ø 3,5 x 16 ø 8 x , ,5 30 ø 4 x ø 6 11 NL ø b1 Podane wymiary zakładają szczelinę frontu równą 1,5 mm. W schemacie rozstawu nawierceń korpusu należy uwzględnić grubsze odbojniki frontu. KT Informacje techniczne, patrz strony Akcesoria, patrz strony Technik für Möbel 993

33 Quadro 40 z montażem do wieńca, częściowy wysuw Obciążenie 40 kg Prosty montaż nakładany z regulacją wysokości bez użycia narzędzi za pomocą bolca z pokrętłem Obciążenie zgodnie z EN 15338, poziom 3 Stal ocynkowana Quadro 40 Długość nominalna / Długość szuflady NL mm Minimalna głębokość korpusu mm Strata na wysuwie EL mm b1 mm C mm , kpl , kpl kpl. Przy zastosowaniu elementów montażowych zmniejsza się długość szuflady (NL) o mm Elementy montażowe Do szuflad z dnem łączonym stykowo oraz półek wysuwnych Tworzywo sztuczne, kolor szary Artykuł Kolor Przednie Kolor beżowy szt. Tylne Kolor biały szt

34 Quadro 40 z montażem do wieńca, częściowy wysuw Obciążenie 40 kg Hett CAD 16 ø ,5 ø 6 ø 6 11 C C 8 19,5 ø 6 x ,5 47 ø 4 x ,5 D NL C ø 6 ø EL 16 Podane wymiary zakładają szczelinę frontu równą 1,5 mm. W schemacie rozstawu nawierceń korpusu należy uwzględnić grubsze odbojniki frontu. 37 b1 KT Informacje techniczne, patrz strony 01 Akcesoria, patrz strony Technik für Möbel 995

35 Prowadnica Quadro 40 z częściowym wysuwem, do ścianek przesuwnych Obciążenie 40 kg Hett CAD Quadro 40 z częściowym wysuwem, obciążenie 40 kg Do tablic wystawowych, reklam, ekspozytorów, które montuje się pionowo pomiędzy 2 prowadnicami Quadro Zintegrowany ogranicznik wysunięcia Stal ocynkowana Komplet składa się z: 2 szt. prowadnic kpl. Wydłużenie 165 Ścianka przesuwna 685 Ścianka przesuwna M4 M 4 28 Wskazówka montażowa Strata na wysuwie wynosząca 189 mm może zostać zmniejszona o 90 mm w przypadku, gdy ścianka przesuwna zostanie z tyłu skrócona o ten wymiar. Max. głębokość zabudowy wynosi w takim przypadku 595 mm. Ściankę mocuje się do prowadnic Quadro za pomocą śrub M Strata na wysuwie Strata na wysuwie 189 Skrócenie ø 4 x 16 18, ,5 + 0,3 H 14,5 + 0,3 M 4 18,

36 Quadro Akcesoria Odbojnik wpuszczany 1,5 ø 8 ø 5 5,5 Do nawiercenia ø 5 x 5,5 mm Tworzywo sztuczne, przezroczyste szt. Odbojnik wpuszczany 1,5 ø 8 ø 6 7 Do nawiercenia ø 6 x 7 mm Tworzywo sztuczne Kolor Kolor brązowy szt. Kolor biały szt. Kolor beżowy szt. Odbojnik przyklejany ø 8 Samoprzylepny Tworzywo sztuczne, przezroczyste 1, szt szt. Technik für Möbel 997

37 Quadro Akcesoria Hett CAD Zatrzaski do szuflad drewnianych z dnem wpuszczanym Do prowadnic Quadro 25 z częściowym wysuwem oraz prowadnic Quadro V6 z pełnym wysuwem Do pewnego połączenia prowadnicy Quadro z szufladą drewnianą Bezstopniowa regulacja wysokości do + 2 mm za pomocą pokrętła Tworzywo sztuczne, kolor czarny Artykuł Komplet lewy / prawy kpl. Zatrzask lewy szt. Zatrzask prawy szt. Zatrzaski do szuflad drewnianych z dnem wpuszczanym Do prowadnicy Quadro V6+ z pełnym wysuwem Do pewnego połączenia prowadnicy Quadro z szufladą drewnianą Bezstopniowa regulacja wysokości do + 2 mm za pomocą pokrętła Tworzywo sztuczne, kolor czarny Zatrzaski do półek wysuwnych / szuflad drewnianych z dnem łączonym stykowo Artykuł Komplet lewy / prawy kpl. Zatrzask do Quadro V6+ EB20, lewy szt. Zatrzask do Quadro V6+ EB20, prawy szt. Do prowadnic Quadro 25 z częściowym wysuwem oraz prowadnic Quadro V6 z pełnym wysuwem Do pewnego połączenia prowadnicy Quadro z półką wysuwną / szufladą drewnianą z dnem łączonym stykowo wraz z elementami montażowymi Do półek wysuwnych o grubości mm Tworzywo sztuczne, kolor czarny / biały Zabezpieczenie przed wyczepieniem do szuflad drewnianych z montażem nakładanym kpl. Szuflady drewniane do montażu nakładanego można wyposażyć w opcjonalne zabezpieczenie chroniące przez wyczepieniem szuflady z prowadnicy Tworzywo sztuczne, kolor szary lewe prawe szt

38 Quadro Akcesoria Hett CAD Elementy montażowe Do szuflad z dnem łączonym stykowo oraz półek wysuwnych Tworzywo sztuczne Artykuł Kolor Przednie Kolor beżowy szt. Tylne Kolor biały szt. Przy zastosowaniu tylnych elementów montażowych zmniejsza się długość szuflady / półki wysuwnej o mm. Regulator frontu Do 2-płaszczyznowej regulacji frontów w szufladach 4-ściennych Do wbicia we front szuflady Tworzywo sztuczne, kolor biały szt. Montaż ± 2. ± ø ø 20 Regulator przykręca się wkrętami do płyt wiórowych ø 4 mm Długość wkrętu = grubość oskrzyni + mm głębokości regulatora Po dokonaniu regulacji, front szuflady mocuje się za pomocą dodatkowych wkrętów do płyt wiórowych. Wkręt do płyt wiórowych / Eurowkręt Do montażu prowadnic Quadro Wymiary mm ø 4 x szt. ø 6,3 x, szt. ø 6,3 x szt. Technik für Möbel 999

39 Quadro Informacje techniczne Quadro 25, częściowy wysuw, montaż nasuwany ø 4 ø 6, Quadro V6, pełen wysuw, montaż nasuwany ø 4 ø 6, Quadro V6+, pełen wysuw, montaż nasuwany ø 4 ø 6, Quadro V6, pełen wysuw, montaż do wieńca, montaż nasuwany ø

40 Quadro Informacje techniczne Quadro 25, częściowy wysuw, montaż nakładany ø 4 ø 6,3 Dno łączone stykowo 1. Dno wpuszczane Quadro 40, częściowy wysuw, montaż do wieńca, montaż nakładany ø 4 Dno łączone stykowo Dno wpuszczane Technik für Möbel 01

41 Quadro Informacje techniczne Zatrzaski do szuflad drewnianych z dnem wpuszczanym Quadro 25 / Quadro V ø 3,5 x Zatrzaski do szuflad drewnianych z dnem wpuszczanym (Quadro V6+ pełen wysuw) Quadro V ø 3,5 x Zatrzaski do półek wysuwnych / szuflad drewnianych z dnem łączonym stykowo Quadro 25 / Quadro V ,4 ø 8 x 13 26, ,5 13 ø 3,5 6 ø 3,5 x 16 ø 3,5 Zabezpieczenie przed wyczepieniem do szuflad drewnianych z montażem nakładanym ø 6 x 4mm ø ! L! R D L (C) 02

42 Technik für Möbel 03

43 Prowadnice do szuflad drewnianych Prowadnice kulkowe KA Specjalistki od długich dystansów: prowadnice kulkowe firmy Hettich wyróżniają się niezwykłą wytrzymałością i zaawansowaną technologią. Kulki wykonane z hartowanej stali, umieszczone w koszyczku z tworzywa sztucznego tłumiącym hałas gwarantują lekki przesuw i wysoką stabilność boczną szuflady. Solidna jakość, która zapewnia wieloletnią sprawność prowadnic. Dla wysokich wymagań jakościowych stawianych przez meble biurowe, pokojowe i sypialniane. Dostępne w wersji z częściowym, pełnym oraz ponad pełnym wysuwem. Pełen wysuw: obciążenie do 45 kg. Lekki przesuw i ergonomiczny dostęp do wnętrza szuflady. Ponad pełen wysuw: obciążenie do 60 kg. Pełen wgląd do całego wnętrza szuflady. 04

44 Prowadnice do szuflad drewnianych Prowadnice kulkowe KA Przegląd Prowadnice kulkowe z montażem do boku korpusu Przegląd asortymentu / Porównanie techniczne Prowadnice kulkowe do montażu nakładanego Przegląd asortymentu / Porównanie techniczne Akcesoria Przegląd asortymentu / Porównanie techniczne 09 Informacje techniczne Kryteria jakości 39 Przyrządy pomocne przy obróbce 1155 Technik für Möbel 05

45 Prowadnice do szuflad drewnianych Prowadnice kulkowe KA Przegląd asortymentu / Porównanie techniczne KA 4532 Silent System KA 4532 Push to open KA 5632 SC Strona Opis Pełen wysuw ze zintegrowanym cichym domykaniem, rozłączne Pełen wysuw ze zintegrowanym systemem otwierania, rozłączne Pełen wysuw ze zintegrowanym samodociągiem, rozłączne Obciążenie 35 kg 35 kg 40 kg Długości szuflad mm mm mm Sposób montażu Montaż do boku korpusu Montaż do boku korpusu Montaż do boku korpusu 06

46 Prowadnice do szuflad drewnianych Prowadnice kulkowe KA Przegląd asortymentu / Porównanie techniczne KA 5632 KA 5332 KA 3432 KA Pełen wysuw, rozłączne Pełen wysuw, rozłączne Częściowy wysuw, rozłączne Wysuw ponad pełny, rozłączne 45 kg 30 kg 34 kg 60 kg mm mm mm mm Montaż do boku korpusu Montaż do boku korpusu Montaż do boku korpusu Montaż do boku korpusu Technik für Möbel 07

47 Prowadnice do szuflad drewnianych Prowadnice kulkowe KA Przegląd asortymentu / Porównanie techniczne KA 4620 KA 3320 KA 4532 AM Silent System Strona Opis Wysuw ponad pełny do szerokości zabudowy 19 mm, rozłączne Pełen wysuw do szerokości zabudowy 19 mm Pełen wysuw ze zintegrowanym cichym domykaniem, rozłączne Obciążenie 90 kg 136 kg 35 kg Długości szuflad mm 3-9 mm mm Sposób montażu Montaż do boku korpusu Montaż do boku korpusu Montaż nakładany 08

48 Prowadnice do szuflad drewnianych Prowadnice kulkowe KA Przegląd asortymentu / Porównanie techniczne KA 4532 AM Push to open KA 4932 AM Akcesoria Pełen wysuw, rozłączne Odbojniki / stabilizator / listwa dystansowa / podkładka dystansowa / zamek centralny / regulator frontu / wkręty mocujące 35 kg 60 kg mm mm Montaż nakładany Technik für Möbel 09

49 KA 4532 z Silent System z montażem do boku korpusu, pełen wysuw Obciążenie 35 kg Hett CAD Prowadnica kulkowa KA 4532 Silent System, szerokość zabudowy 12,7 mm Długość nominalna / Długość szuflady NL mm Minimalna głębokość korpusu KT mm b1 mm b2 mm Silent System - zintegrowany system amortyzacji cicho i delikatnie domyka szufladę Poprzez odblokowanie zabezpieczenia można zdemontować szufladę wraz z jedną stroną prowadnicy, wyjąć ją, a następnie ponownie zamontować Lekki przesuw oraz wysoka stabilność boczna dzięki dokładnemu prowadzeniu Do szuflad z dnem wpuszczanym, wręgowym lub łączonym stykowo Obciążenie zgodnie z EN 15338, poziom 2 Stal ocynkowana, pasywowana na niebiesko b3 mm C mm kpl kpl kpl kpl kpl kpl kpl kpl kpl. 12,7 ø 4 ø 6, ø 4 37 NL C ø 4 ø 6,0 Szufladę należy zamontować za pomocą co najmniej 8 wkrętów b1 b2 KT b3 = Minimalna ilość mocowań Wskazówki Informacje techniczne, patrz strona 22 Akcesoria, patrz strona

50 KA 4532 z Push to open z montażem do boku korpusu, pełen wysuw Obciążenie 35 kg Hett CAD Prowadnica kulkowa KA 4532 Push to open, szerokość zabudowy 12,7 mm Długość nominalna / Długość szuflady NL mm Minimalna głębokość korpusu KT mm b1 mm b2 mm Push to open - precyzyjny mechanizm automatycznie i niemal bezgłośnie wysuwa szufladę - wystarczy lekko nacisnąć! Poprzez odblokowanie zabezpieczenia można wyjąć szufladę i ponownie założyć Lekki przesuw oraz wysoka stabilność boczna dzięki dokładnemu prowadzeniu Do szuflad z dnem wpuszczanym, wręgowym lub łączonym stykowo Obciążenie zgodnie z EN 15338, poziom 2 Stal ocynkowana, pasywowana na niebiesko b3 mm C mm kpl kpl kpl kpl kpl kpl kpl kpl kpl. 12,7 ø 4 ø 6, ø 4 37 NL C ø 4 ø 6,0 Szufladę należy zamontować za pomocą co najmniej 8 wkrętów b1 b2 KT b3 = Minimalna ilość mocowań Podane wymiary zakładają szczelinę frontu równą 4 mm. Wskazówki Informacje techniczne, patrz strona 22 Akcesoria, patrz strona Technik für Möbel 11

51 KA 5632 SC ze Stop Control z montażem do boku korpusu, pełen wysuw Obciążenie 40 kg Hett CAD Prowadnica kulkowa KA 5632 SC z samodociągiem, szerokość zabudowy 12,7 mm Długość nominalna / Długość szuflady NL mm Minimalna głębokość korpusu KT mm b1 mm b2 mm Precyzyjna prowadnica z pełnym wysuwem zintegrowany samodociąg automatycznie domyka szufladę Poprzez odblokowanie zabezpieczenia można zdemontować szufladę wraz z jedną stroną prowadnicy, wyjąć ją, a następnie ponownie zamontować Lekki przesuw oraz wysoka stabilność boczna dzięki dokładnemu prowadzeniu Do szuflad z dnem wpuszczanym, wręgowym lub łączonym stykowo Obciążenie zgodnie z EN 15338, poziom 1 Stal ocynkowana, pasywowana na niebiesko b3 mm C mm kpl kpl kpl kpl kpl kpl kpl kpl kpl. 12,7 ø 4 ø 6, ø 4 37 C NL ø 4 ø 6,0 Szufladę należy zamontować za pomocą co najmniej 8 wkrętów b1 b2 KT b3 = Minimalna ilość mocowań Wskazówki Informacje techniczne, patrz strona 22 Akcesoria, patrz strona

52 KA 5632 z montażem do boku korpusu, pełen wysuw Obciążenie 45 kg Hett CAD Prowadnica kulkowa KA 5632, szerokość zabudowy 12,7 mm Długość nominalna / Długość szuflady NL mm Minimalna głębokość korpusu KT mm b1 mm b2 mm b3 mm Precyzyjna prowadnica z pełnym wysuwem z ogranicznikiem wysunięcia i zabezpieczeniem przed samoczynnym wysunięciem szuflady Poprzez odblokowanie zabezpieczenia można zdemontować szufladę wraz z jedną stroną prowadnicy, wyjąć ją, a następnie ponownie zamontować Lekki przesuw oraz wysoka stabilność boczna dzięki dokładnemu prowadzeniu Do szuflad z dnem wpuszczanym, wręgowym lub łączonym stykowo Obciążenie zgodnie z EN 15338, poziom 1 Stal ocynkowana, pasywowana na niebiesko b4 mm b5 mm C mm kpl kpl kpl kpl kpl kpl kpl kpl kpl kpl. 12,7 ø 4 ø 6, ø 4 37 NL C ø 4 ø 6,0 Szufladę należy zamontować za pomocą co najmniej 8 wkrętów b1 b2 b3 b4 b5 KT = Minimalna ilość mocowań Wskazówki Informacje techniczne, patrz strona 22 Akcesoria, patrz strona Technik für Möbel 13

53 KA 5332 z montażem do boku korpusu, pełen wysuw Obciążenie 30 kg Hett CAD Prowadnica kulkowa KA 5332, szerokość zabudowy 12,7 mm Długość nominalna / Długość szuflady NL mm Minimalna głębokość korpusu KT mm b1 mm b2 mm b3 mm Precyzyjna prowadnica z pełnym wysuwem z ogranicznikiem wysunięcia i zabezpieczeniem przed samoczynnym wysunięciem szuflady Poprzez odblokowanie zabezpieczenia można zdemontować szufladę wraz z jedną stroną prowadnicy, wyjąć ją, a następnie ponownie zamontować Lekki przesuw oraz wysoka stabilność boczna dzięki dokładnemu prowadzeniu Do szuflad z dnem wpuszczanym, wręgowym lub łączonym stykowo Obciążenie zgodnie z EN 15338, poziom 1 Stal ocynkowana, pasywowana na niebiesko b4 mm b5 mm C mm kpl kpl kpl kpl kpl kpl kpl. 12,7 ø 4 ø 6, ,5 22,5 ø 4 37 NL C ø 4 ø 6,0 Szufladę należy zamontować za pomocą co najmniej 8 wkrętów b1 b2 b3 b4 b5 KT = Minimalna ilość mocowań Wskazówki Informacje techniczne, patrz strona 22 Akcesoria, patrz strona

54 KA 3432 z montażem do boku korpusu, częściowy wysuw Obciążenie 34 kg Hett CAD Prowadnica kulkowa KA 3432, szerokość zabudowy 12,7 mm Długość nominalna / Długość szuflady NL mm Minimalna głębokość korpusu KT mm Strata na wysuwie EL mm b1 mm Precyzyjna prowadnica z częściowym wysuwem z ogranicznikiem wysunięcia i zabezpieczeniem przed samoczynnym wysunięciem szuflady Poprzez odblokowanie zabezpieczenia można zdemontować szufladę wraz z jedną stroną prowadnicy, wyjąć ją, a następnie ponownie zamontować Lekki przesuw oraz wysoka stabilność boczna dzięki dokładnemu prowadzeniu Do szuflad z dnem wpuszczanym, wręgowym lub łączonym stykowo Obciążenie zgodnie z EN 15338, poziom 1 Stal ocynkowana, pasywowana na niebiesko b2 mm b3 mm C mm kpl kpl kpl kpl kpl kpl kpl kpl kpl kpl. 12,7 ø 4 ø 6,0 17, ,5 ø NL C ø 4 ø 6,0 Szufladę należy zamontować za pomocą co najmniej 8 wkrętów EL b1 b2 b3 = Minimalna ilość mocowań KT Wskazówki Informacje techniczne, patrz strona 22 Akcesoria, patrz strona Technik für Möbel 15

55 KA 4932 z montażem do boku korpusu, wysuw ponad pełny Obciążenie 60 kg Hett CAD Prowadnica kulkowa KA 4932, szerokość zabudowy 12,7 mm Długość nominalna / Długość szuflady NL mm Minimalna głębokość korpusu KT mm b1 mm b2 mm b3 mm Prowadnica z wysuwem ponad pełnym z ogranicznikiem wysunięcia i zabezpieczeniem przed samoczynnym wysunięciem szuflady Poprzez odblokowanie zabezpieczenia można zdemontować szufladę wraz z jedną stroną prowadnicy, wyjąć ją, a następnie ponownie zamontować Lekki przesuw oraz wysoka stabilność boczna dzięki dokładnemu prowadzeniu Do szuflad z dnem wpuszczanym, wręgowym lub łączonym stykowo Obciążenie zgodnie z EN 15338, poziom 1 Stal ocynkowana, pasywowana na niebiesko b4 mm b5 mm C mm kpl kpl kpl kpl kpl kpl kpl kpl kpl kpl. 12,7 ø 4 ø 6, ø 4 37 NL C ø 4 ø 6,0 Szufladę należy zamontować za pomocą co najmniej 8 wkrętów b1 = Minimalna ilość mocowań b2 KT b3 b4 b5 Wskazówki Informacje techniczne, patrz strona 22 Akcesoria, patrz strona

56 KA 4620 z montażem do boku korpusu, wysuw ponad pełny Obciążenie 90 kg Hett CAD Prowadnica kulkowa KA 4620, szerokość zabudowy 19 mm Prowadnica z wysuwem ponad pełnym z ogranicznikiem wysunięcia i zabezpieczeniem przed samoczynnym wysunięciem szuflady Poprzez odblokowanie zabezpieczenia można zdemontować szufladę wraz z jedną stroną prowadnicy, wyjąć ją, a następnie ponownie zamontować Lekki przesuw oraz wysoka stabilność boczna dzięki dokładnemu prowadzeniu Do szuflad z dnem wpuszczanym, wręgowym lub łączonym stykowo Obciążenie zgodnie z EN 15338, poziom 1 Stal ocynkowana, pasywowana na niebiesko Długość nominalna / Długość szuflady NL mm Minimalna głębokość korpusu KT mm b1 mm b2 mm C mm , kpl , kpl , kpl , kpl , kpl , kpl , kpl , kpl , kpl ø 4,5 34 NL C ø 4 ø 6,0 ø 4,5 ø 8,2 ø 6, ø 4 ø 6,0 Szufladę należy zamontować za pomocą co najmniej 8 wkrętów b1 KT = Minimalna ilość mocowań b2 Wskazówki Informacje techniczne, patrz strona 22 Akcesoria, patrz strona Technik für Möbel 17

57 KA 3320 z montażem do boku korpusu, pełen wysuw Obciążenie 136 kg Hett CAD Prowadnica kulkowa KA 3320, szerokość zabudowy 19 mm Długość nominalna / Długość szuflady NL mm Minimalna głębokość korpusu KT mm Prowadnica z pełnym wysuwem z ogranicznikiem wsunięcia i ogranicznikiem wysunięcia Szyna prowadząca i koszyczek kulkowy tworzą kompletną, nierozdzielną całość Lekki przesuw oraz wysoka stabilność boczna dzięki dokładnemu prowadzeniu Do szuflad z dnem wpuszczanym, wręgowym lub łączonym stykowo Obciążenie zgodnie z EN 15338, poziom 3 Stal ocynkowana b1 mm C mm , kpl , kpl ,5 319, kpl , kpl kpl , kpl , kpl ,5 573, kpl , kpl kpl kpl kpl kpl ,75 34 NL C ø ø 4,5 ø 5 5 x 9,5 ø 8 8 x Szufladę należy zamontować za b1 76 pomocą co najmniej 8 wkrętów KT = Minimalna ilość mocowań Wskazówki Informacje techniczne, patrz strona 23 Akcesoria, patrz strona
