Elegancki zawias z perfekcyjną amortyzacją: Sensys

Transkrypt

1 Elegancki zawias z perfekcyjną amortyzacją: Sensys

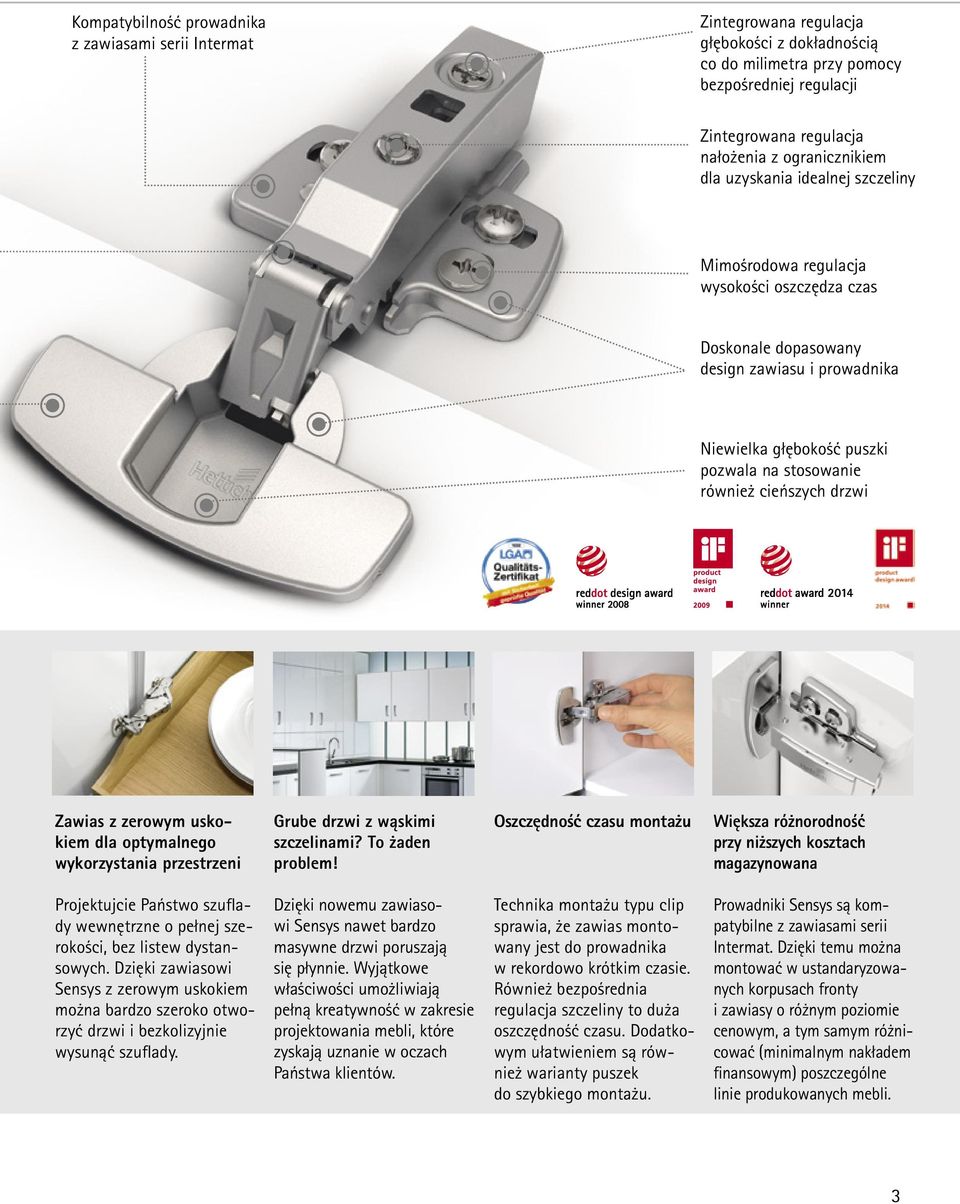

2 Zalety na pierwszy rzut oka: Sensys Najwyższej jakości system amortyzacji Silent System zintegrowany w niewidoczny sposób w ramieniu zawiasu Elegancka zaślepka dla puszki zawiasu, dostępna również dla ramienia zawiasu Sensys zwiększa bezpieczeństwo użytkowania Państwa mebli. Zaczep zawiasu został ukryty w jego ramieniu. Zapobiega to niezamierzonemu wypięciu drzwi. 2

3 Kompatybilność prowadnika z zawiasami serii Intermat Zintegrowana regulacja głębokości z dokładnością co do milimetra przy pomocy bezpośredniej regulacji Zintegrowana regulacja nałożenia z ogranicznikiem dla uzyskania idealnej szczeliny Mimośrodowa regulacja wysokości oszczędza czas Doskonale dopasowany design zawiasu i prowadnika Niewielka głębokość puszki pozwala na stosowanie również cieńszych drzwi Zawias z zerowym uskokiem dla optymalnego wykorzystania przestrzeni Grube drzwi z wąskimi szczelinami? To żaden problem! Oszczędność czasu montażu Większa różnorodność przy niższych kosztach magazynowana Projektujcie Państwo szuflady wewnętrzne o pełnej szerokości, bez listew dystansowych. Dzięki zawiasowi Sensys z zerowym uskokiem można bardzo szeroko otworzyć drzwi i bezkolizyjnie wysunąć szuflady. Dzięki nowemu zawiasowi Sensys nawet bardzo masywne drzwi poruszają się płynnie. Wyjątkowe właściwości umożliwiają pełną kreatywność w zakresie projektowania mebli, które zyskają uznanie w oczach Państwa klientów. Technika montażu typu clip sprawia, że zawias montowany jest do prowadnika w rekordowo krótkim czasie. Również bezpośrednia regulacja szczeliny to duża oszczędność czasu. Dodatkowym ułatwieniem są również warianty puszek do szybkiego montażu. Prowadniki Sensys są kompatybilne z zawiasami serii Intermat. Dzięki temu można montować w ustandaryzowanych korpusach fronty i zawiasy o różnym poziomie cenowym, a tym samym różnicować (minimalnym nakładem finansowym) poszczególne linie produkowanych mebli. 3

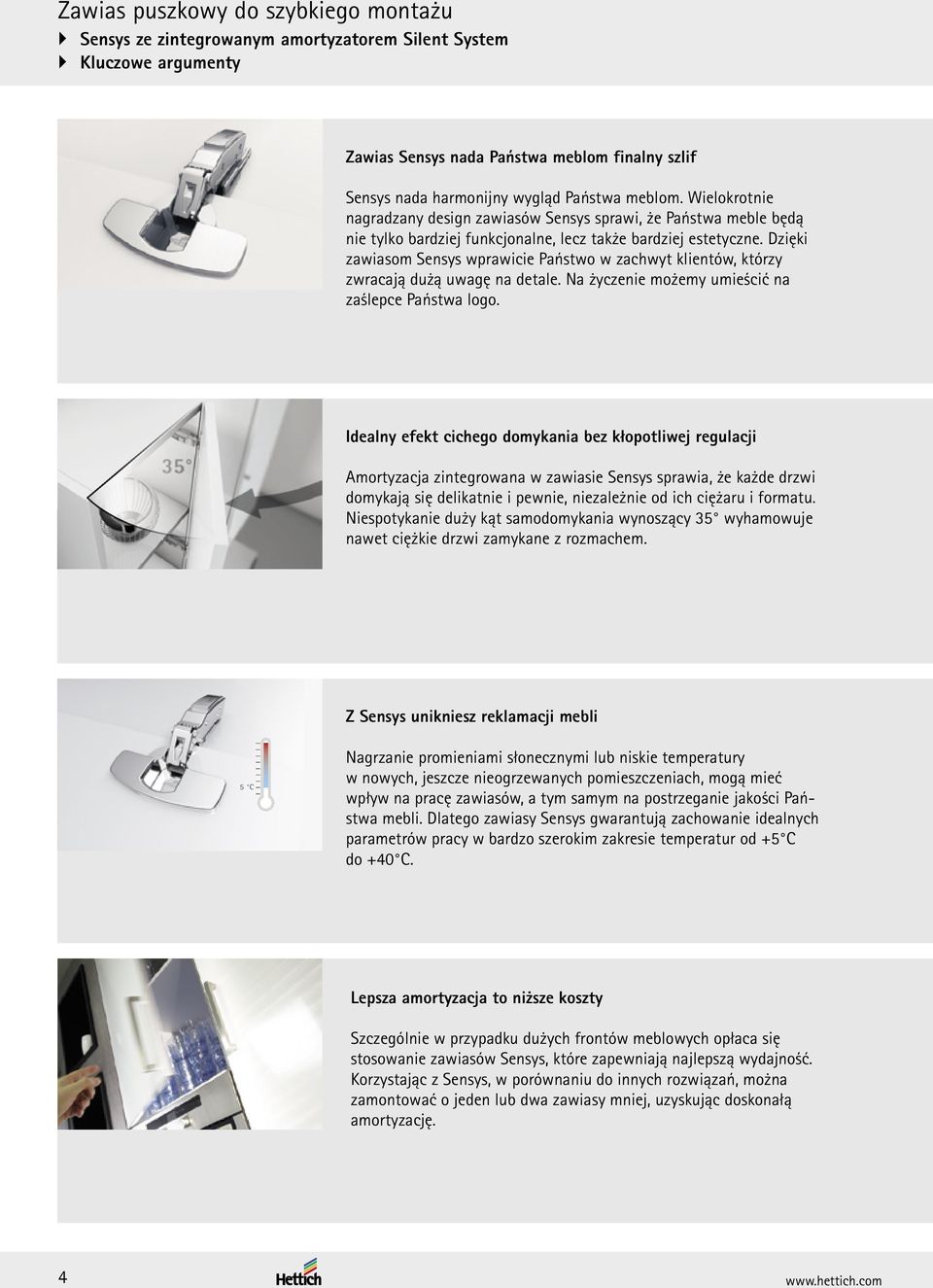

4 Zawias puszkowy do szybkiego montażu Sensys ze zintegrowanym amortyzatorem Silent System Kluczowe argumenty Zawias Sensys nada Państwa meblom finalny szlif Sensys nada harmonijny wygląd Państwa meblom. Wielokrotnie nagradzany design zawiasów Sensys sprawi, że Państwa meble będą nie tylko bardziej funkcjonalne, lecz także bardziej estetyczne. Dzięki zawiasom Sensys wprawicie Państwo w zachwyt klientów, którzy zwracają dużą uwagę na detale. Na życzenie możemy umieścić na zaślepce Państwa logo. Idealny efekt cichego domykania bez kłopotliwej regulacji Amortyzacja zintegrowana w zawiasie Sensys sprawia, że każde drzwi domykają się delikatnie i pewnie, niezależnie od ich ciężaru i formatu. Niespotykanie duży kąt samodomykania wynoszący 35 wyhamowuje nawet ciężkie drzwi zamykane z rozmachem. Z Sensys unikniesz reklamacji mebli Nagrzanie promieniami słonecznymi lub niskie temperatury w nowych, jeszcze nieogrzewanych pomieszczeniach, mogą mieć wpływ na pracę zawiasów, a tym samym na postrzeganie jakości Państwa mebli. Dlatego zawiasy Sensys gwarantują zachowanie idealnych parametrów pracy w bardzo szerokim zakresie temperatur od +5 do +40. Lepsza amortyzacja to niższe koszty Szczególnie w przypadku dużych frontów meblowych opłaca się stosowanie zawiasów Sensys, które zapewniają najlepszą wydajność. Korzystając z Sensys, w porównaniu do innych rozwiązań, można zamontować o jeden lub dwa zawiasy mniej, uzyskując doskonałą amortyzację. 4

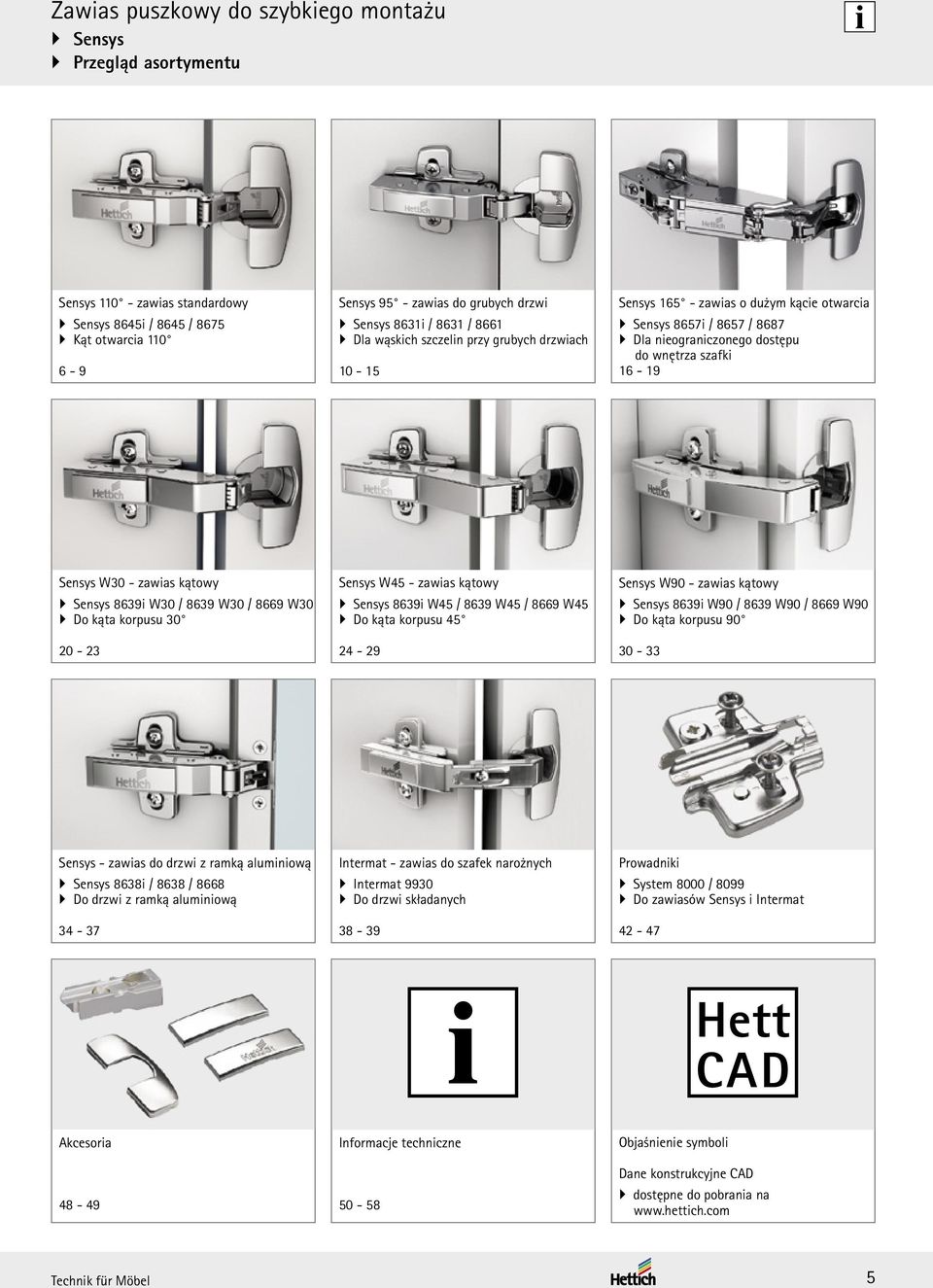

5 Zawias puszkowy do szybkiego montażu Sensys Przegląd asortymentu Sensys zawias standardowy Sensys 8645i / 8645 / 8675 Kąt otwarcia Sensys 95 - zawias do grubych drzwi Sensys 8631i / 8631 / 8661 Dla wąskich szczelin przy grubych drzwiach Sensys zawias o dużym kącie otwarcia Sensys 8657i / 8657 / 8687 Dla nieograniczonego dostępu do wnętrza szafki Sensys W30 - zawias kątowy Sensys 8639i W30 / 8639 W30 / 8669 W30 Do kąta korpusu Sensys W45 - zawias kątowy Sensys 8639i W45 / 8639 W45 / 8669 W45 Do kąta korpusu Sensys W90 - zawias kątowy Sensys 8639i W90 / 8639 W90 / 8669 W90 Do kąta korpusu Sensys - zawias do drzwi z ramką aluminiową Sensys 8638i / 8638 / 8668 Do drzwi z ramką aluminiową Intermat - zawias do szafek narożnych Intermat 9930 Do drzwi składanych Prowadniki System 8000 / 8099 Do zawiasów Sensys i Intermat AD Akcesoria Informacje techniczne Objaśnienie symboli Dane konstrukcyjne AD dostępne do pobrania na Technik für Möbel 5

6 Zawias puszkowy do szybkiego montażu ze zintegrowanym amortyzatorem Silent System Sensys 8645i Kąt otwarcia 110 AD Zawias automatyczny z techniką montażu na prowadnik typu clip, ze zintegrowanym cichym domykaniem Klasyfikacja jakości zgodnie z EN 15570, poziom 3 Do drzwi o grubości mm Średnica puszki 35 mm Głębokość puszki 12,8 mm Zintegrowana regulacja nałożenia + 2 mm / - 2 mm Zintegrowana regulacja głębokości + 3 mm / - 2 mm Regulacja wysokości przy pomocy prowadnika Ramię zawiasu: stal niklowana Puszka zawiasu: stal niklowana Sensys 8645i, kąt otwarcia 110 Drzwi nakładane Drzwi na przegrodę środkową Drzwi wpuszczane Montaż puszki TH 52 Do wciskania TH 53 Szybki montaż Flash TH 54 Szybki montaż Fix THS 55 Z zamont. eurowkrętami TH 56 TB 52 Do wciskania TB 53 Szybki montaż Flash TB 54 Szybki montaż Fix TB 55 Z zamont. eurowkrętami TB 56 Rozstaw nawierceń 5,5 9, Otwory mocujące mm Baza B 12,5 mm Baza B 3 mm Baza B - 4 mm j.op szt. ø 10 x szt. ø 10 x szt. ø 10 x szt. ø 5 x szt szt. ø 8 x szt. ø 8 x szt. ø 8 x szt. ø 5 x szt. 6

7 Zawias puszkowy do szybkiego montażu bez zintegrowanego amortyzatora Silent System Sensys 8645 Kąt otwarcia 110 AD Zawias automatyczny z techniką montażu na prowadnik typu clip, bez zintegrowanego cichego domykania Klasyfikacja jakości zgodnie z EN 15570, poziom 3 Do drzwi o grubości mm Średnica puszki 35 mm Głębokość puszki 12,8 mm Zintegrowana regulacja nałożenia + 2 mm / - 2 mm Zintegrowana regulacja głębokości + 3 mm / - 2 mm Regulacja wysokości przy pomocy prowadnika Ramię zawiasu: stal niklowana Puszka zawiasu: stal niklowana Sensys 8645, kąt otwarcia 110 Drzwi nakładane Drzwi na przegrodę środkową Drzwi wpuszczane Montaż puszki Rozstaw nawierceń Otwory mocujące mm Baza B 12,5 mm Baza B 3 mm Baza B - 4 mm j.op. TH 52 5, szt. Do wciskania TH ø 10 x szt. Szybki montaż Fix THS 55 ø 10 x szt. TB 52 9, szt. Do wciskania TB ø 8 x szt. Szybki montaż Fix TB 55 ø 8 x szt. Technik für Möbel 7

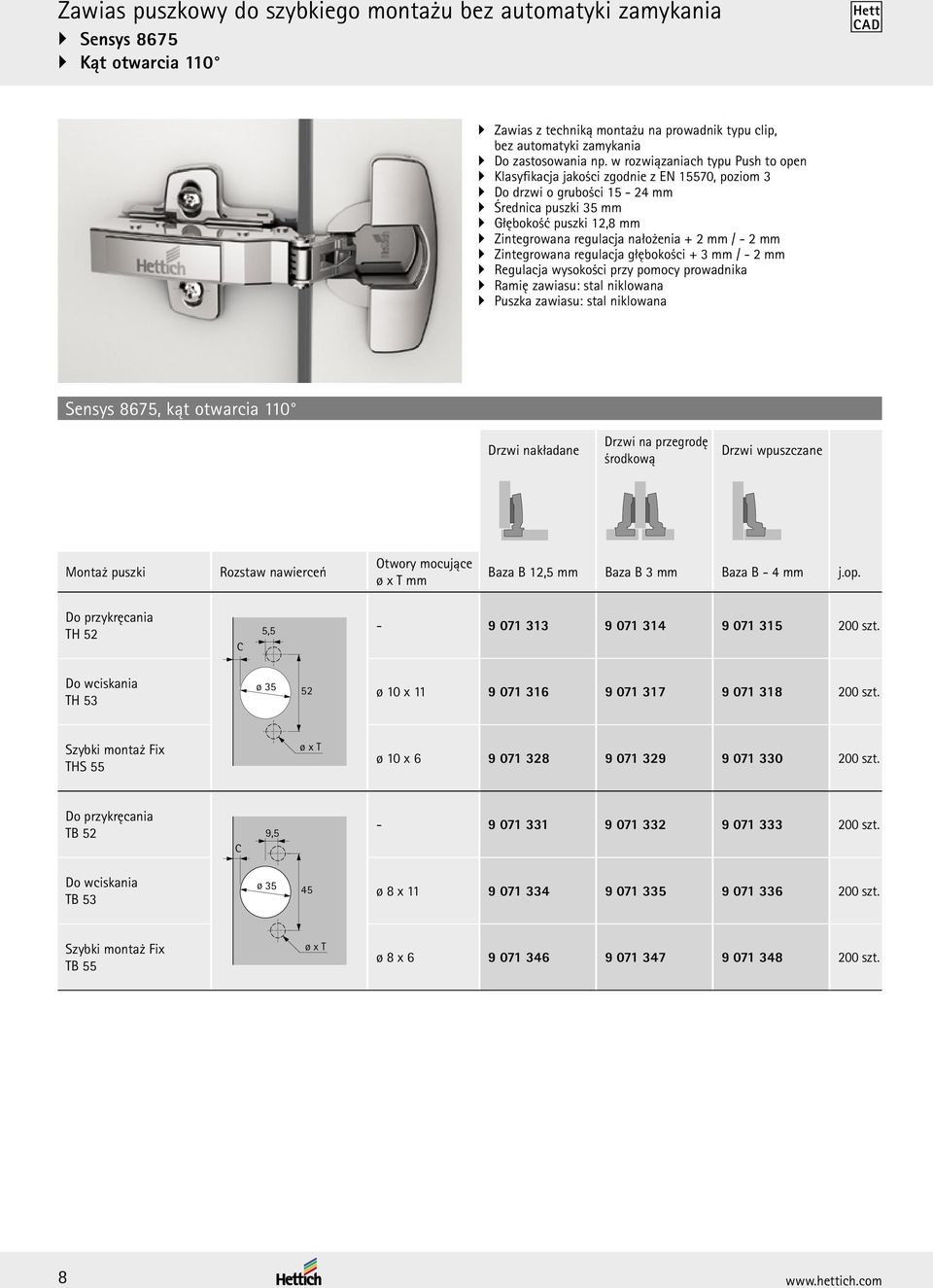

8 Zawias puszkowy do szybkiego montażu bez automatyki zamykania Sensys 8675 Kąt otwarcia 110 AD Zawias z techniką montażu na prowadnik typu clip, bez automatyki zamykania Do zastosowania np. w rozwiązaniach typu Push to open Klasyfikacja jakości zgodnie z EN 15570, poziom 3 Do drzwi o grubości mm Średnica puszki 35 mm Głębokość puszki 12,8 mm Zintegrowana regulacja nałożenia + 2 mm / - 2 mm Zintegrowana regulacja głębokości + 3 mm / - 2 mm Regulacja wysokości przy pomocy prowadnika Ramię zawiasu: stal niklowana Puszka zawiasu: stal niklowana Sensys 8675, kąt otwarcia 110 Drzwi nakładane Drzwi na przegrodę środkową Drzwi wpuszczane Montaż puszki Rozstaw nawierceń Otwory mocujące mm Baza B 12,5 mm Baza B 3 mm Baza B - 4 mm j.op. TH 52 5, szt. Do wciskania TH ø 10 x szt. Szybki montaż Fix THS 55 ø 10 x szt. TB 52 9, szt. Do wciskania TB ø 8 x szt. Szybki montaż Fix TB 55 ø 8 x szt. 8

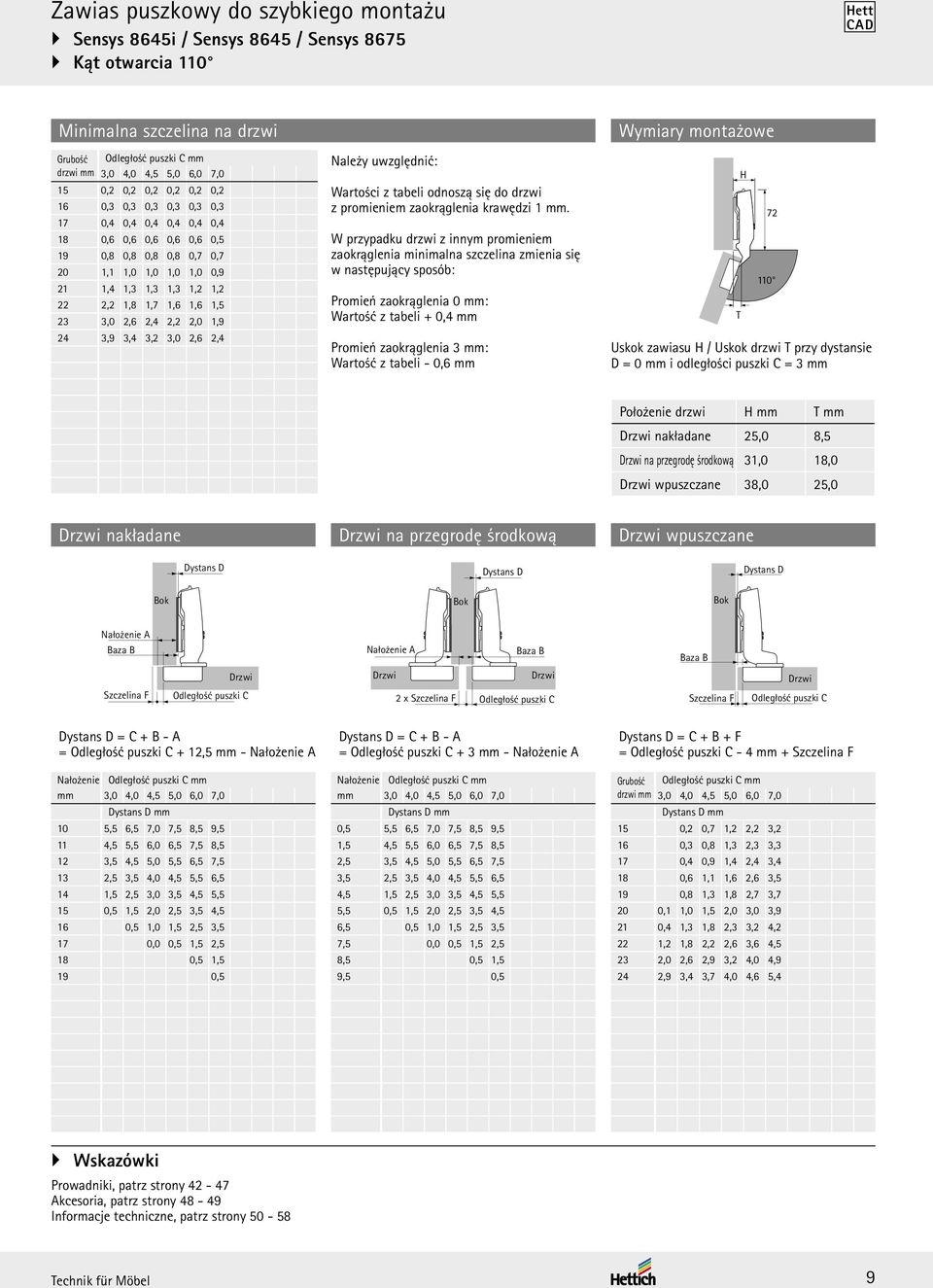

9 Zawias puszkowy do szybkiego montażu Sensys 8645i / Sensys 8645 / Sensys 8675 Kąt otwarcia 110 AD Minimalna szczelina na drzwi Grubość drzwi mm Odległość puszki mm 3,0 4,0 4,5 5,0 6,0 7,0 15 0,2 0,2 0,2 0,2 0,2 0,2 16 0,3 0,3 0,3 0,3 0,3 0,3 17 0,4 0,4 0,4 0,4 0,4 0,4 18 0,6 0,6 0,6 0,6 0,6 0,5 19 0,8 0,8 0,8 0,8 0,7 0,7 20 1,1 1,0 1,0 1,0 1,0 0,9 21 1,4 1,3 1,3 1,3 1,2 1,2 22 2,2 1,8 1,7 1,6 1,6 1,5 23 3,0 2,6 2,4 2,2 2,0 1,9 24 3,9 3,4 3,2 3,0 2,6 2,4 Należy uwzględnić: Wartości z tabeli odnoszą się do drzwi z promieniem zaokrąglenia krawędzi 1 mm. W przypadku drzwi z innym promieniem zaokrąglenia minimalna szczelina zmienia się w następujący sposób: Promień zaokrąglenia 0 mm: Wartość z tabeli + 0,4 mm Promień zaokrąglenia 3 mm: Wartość z tabeli - 0,6 mm Wymiary montażowe T H Uskok zawiasu H / Uskok drzwi T przy dystansie D = 0 mm i odległości puszki = 3 mm Położenie drzwi H mm T mm Drzwi nakładane 25,0 8,5 Drzwi na przegrodę środkową 31,0 18,0 Drzwi wpuszczane 38,0 25,0 Drzwi nakładane Bok Dystans D Drzwi na przegrodę środkową Bok Dystans D Drzwi wpuszczane Bok Dystans D Nałożenie A Baza B Nałożenie A Baza B Baza B Szczelina F Drzwi Odległość puszki Drzwi 2 x Szczelina F Drzwi Odległość puszki Szczelina F Drzwi Odległość puszki Dystans D = + B - A = Odległość puszki + 12,5 mm - Nałożenie A Nałożenie Odległość puszki mm mm 3,0 4,0 4,5 5,0 6,0 7,0 Dystans D mm 10 5,5 6,5 7,0 7,5 8,5 9,5 11 4,5 5,5 6,0 6,5 7,5 8,5 12 3,5 4,5 5,0 5,5 6,5 7,5 13 2,5 3,5 4,0 4,5 5,5 6,5 14 1,5 2,5 3,0 3,5 4,5 5,5 15 0,5 1,5 2,0 2,5 3,5 4,5 16 0,5 1,0 1,5 2,5 3,5 17 0,0 0,5 1,5 2,5 18 0,5 1,5 19 0,5 Dystans D = + B - A = Odległość puszki + 3 mm - Nałożenie A Nałożenie Odległość puszki mm mm 3,0 4,0 4,5 5,0 6,0 7,0 Dystans D mm 0,5 5,5 6,5 7,0 7,5 8,5 9,5 1,5 4,5 5,5 6,0 6,5 7,5 8,5 2,5 3,5 4,5 5,0 5,5 6,5 7,5 3,5 2,5 3,5 4,0 4,5 5,5 6,5 4,5 1,5 2,5 3,0 3,5 4,5 5,5 5,5 0,5 1,5 2,0 2,5 3,5 4,5 6,5 0,5 1,0 1,5 2,5 3,5 7,5 0,0 0,5 1,5 2,5 8,5 0,5 1,5 9,5 0,5 Dystans D = + B + F = Odległość puszki - 4 mm + Szczelina F Grubość drzwi mm Odległość puszki mm 3,0 4,0 4,5 5,0 6,0 7,0 Dystans D mm 15 0,2 0,7 1,2 2,2 3,2 16 0,3 0,8 1,3 2,3 3,3 17 0,4 0,9 1,4 2,4 3,4 18 0,6 1,1 1,6 2,6 3,5 19 0,8 1,3 1,8 2,7 3,7 20 0,1 1,0 1,5 2,0 3,0 3,9 21 0,4 1,3 1,8 2,3 3,2 4,2 22 1,2 1,8 2,2 2,6 3,6 4,5 23 2,0 2,6 2,9 3,2 4,0 4,9 24 2,9 3,4 3,7 4,0 4,6 5,4 Wskazówki Prowadniki, patrz strony Akcesoria, patrz strony Informacje techniczne, patrz strony Technik für Möbel 9

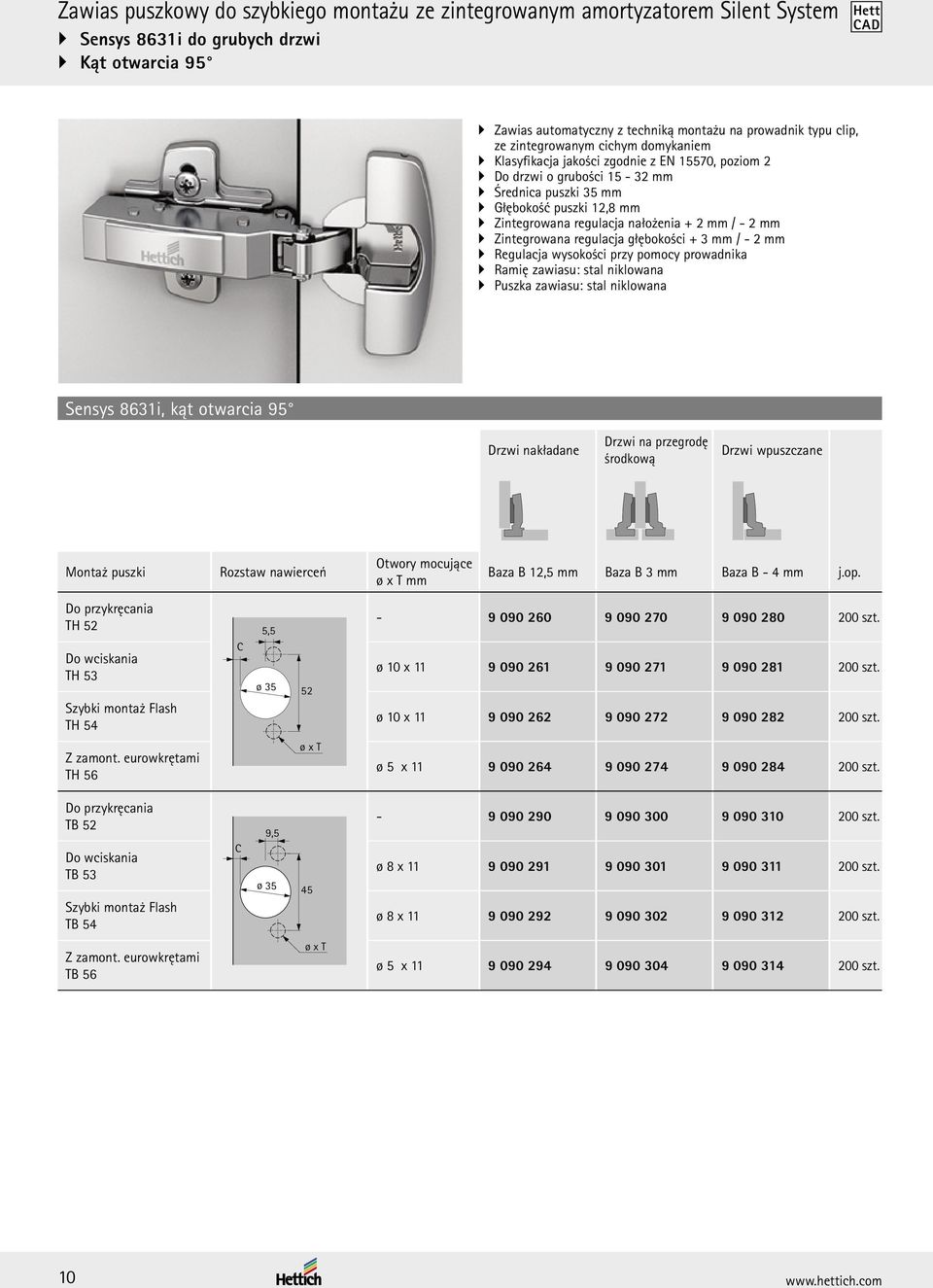

10 Zawias puszkowy do szybkiego montażu ze zintegrowanym amortyzatorem Silent System Sensys 8631i do grubych drzwi Kąt otwarcia 95 AD Zawias automatyczny z techniką montażu na prowadnik typu clip, ze zintegrowanym cichym domykaniem Klasyfikacja jakości zgodnie z EN 15570, poziom 2 Do drzwi o grubości mm Średnica puszki 35 mm Głębokość puszki 12,8 mm Zintegrowana regulacja nałożenia + 2 mm / - 2 mm Zintegrowana regulacja głębokości + 3 mm / - 2 mm Regulacja wysokości przy pomocy prowadnika Ramię zawiasu: stal niklowana Puszka zawiasu: stal niklowana Sensys 8631i, kąt otwarcia 95 Drzwi nakładane Drzwi na przegrodę środkową Drzwi wpuszczane Montaż puszki Rozstaw nawierceń Otwory mocujące mm Baza B 12,5 mm Baza B 3 mm Baza B - 4 mm j.op. TH 52 Do wciskania TH 53 Szybki montaż Flash TH 54 5, szt. ø 10 x szt. ø 10 x szt. Z zamont. eurowkrętami TH 56 ø 5 x szt. TB 52 Do wciskania TB 53 Szybki montaż Flash TB 54 9, szt. ø 8 x szt. ø 8 x szt. Z zamont. eurowkrętami TB 56 ø 5 x szt. 10

11 Zawias puszkowy do szybkiego montażu bez zintegrowanego amortyzatora Silent System Sensys 8631 do grubych drzwi Kąt otwarcia 95 AD Zawias automatyczny z techniką montażu na prowadnik typu clip, bez zintegrowanego cichego domykania Klasyfikacja jakości zgodnie z EN 15570, poziom 2 Do drzwi o grubości mm Średnica puszki 35 mm Głębokość puszki 12,8 mm Zintegrowana regulacja nałożenia + 2 mm / - 2 mm Zintegrowana regulacja głębokości + 3 mm / - 2 mm Regulacja wysokości przy pomocy prowadnika Ramię zawiasu: stal niklowana Puszka zawiasu: stal niklowana Sensys 8631, kąt otwarcia 95 Drzwi nakładane Drzwi na przegrodę środkową Drzwi wpuszczane Montaż puszki Rozstaw nawierceń Otwory mocujące mm Baza B 12,5 mm Baza B 3 mm Baza B - 4 mm j.op. TH 52 5, szt. 52 Do wciskania TH 53 ø 10 x szt. TB 52 9, szt. 45 Do wciskania TB 53 ø 8 x szt. Technik für Möbel 11

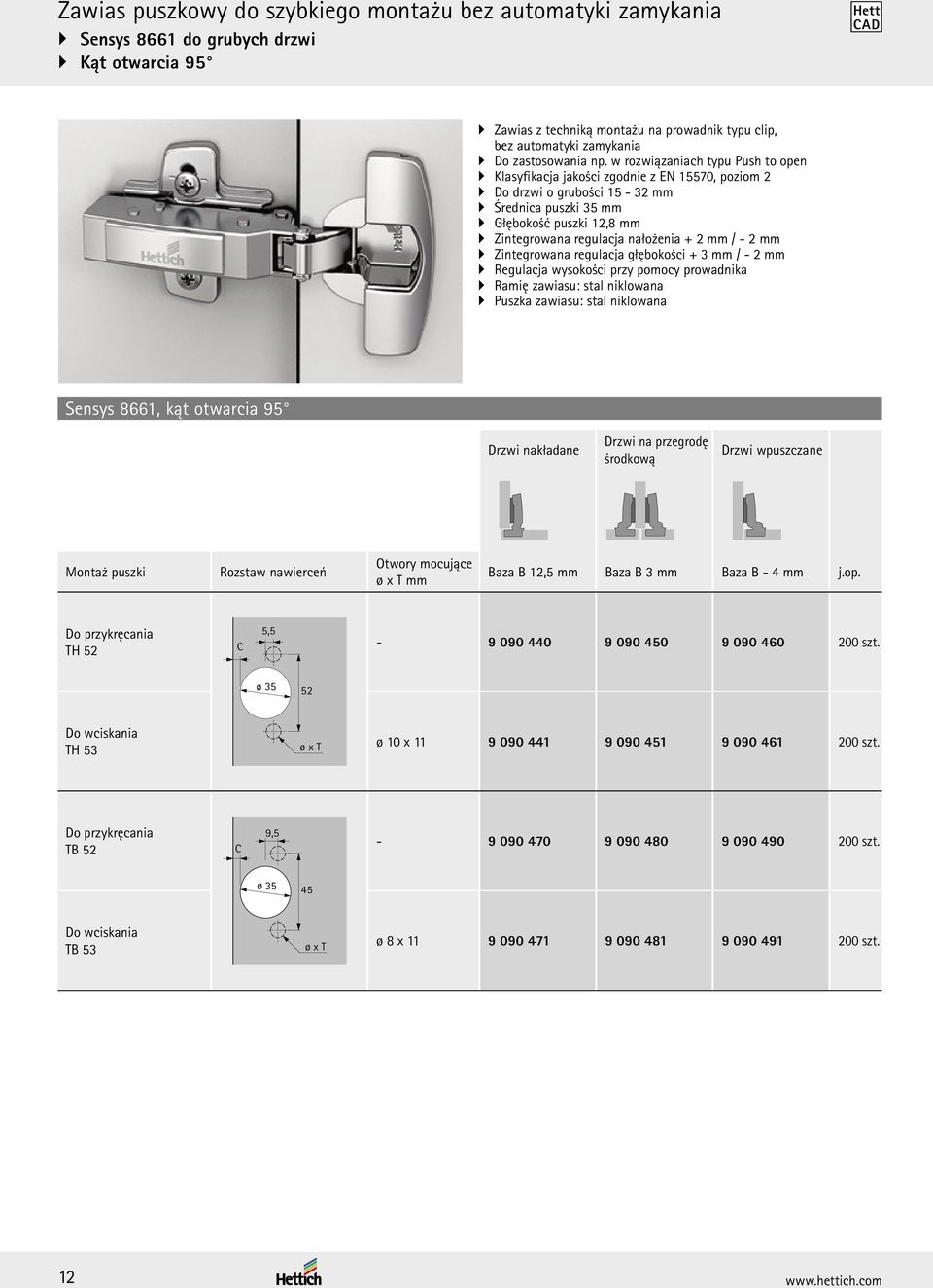

12 Zawias puszkowy do szybkiego montażu bez automatyki zamykania Sensys 8661 do grubych drzwi Kąt otwarcia 95 AD Zawias z techniką montażu na prowadnik typu clip, bez automatyki zamykania Do zastosowania np. w rozwiązaniach typu Push to open Klasyfikacja jakości zgodnie z EN 15570, poziom 2 Do drzwi o grubości mm Średnica puszki 35 mm Głębokość puszki 12,8 mm Zintegrowana regulacja nałożenia + 2 mm / - 2 mm Zintegrowana regulacja głębokości + 3 mm / - 2 mm Regulacja wysokości przy pomocy prowadnika Ramię zawiasu: stal niklowana Puszka zawiasu: stal niklowana Sensys 8661, kąt otwarcia 95 Drzwi nakładane Drzwi na przegrodę środkową Drzwi wpuszczane Montaż puszki Rozstaw nawierceń Otwory mocujące mm Baza B 12,5 mm Baza B 3 mm Baza B - 4 mm j.op. TH 52 5, szt. 52 Do wciskania TH 53 ø 10 x szt. TB 52 9, szt. 45 Do wciskania TB 53 ø 8 x szt. 12

13 Zawias puszkowy do szybkiego montażu Sensys 8631i / Sensys 8631 / Sensys 8661 do grubych drzwi Kąt otwarcia 95 AD Minimalna szczelina na drzwi Grubość drzwi mm Odległość puszki mm 3,0 4,0 4,5 5,0 6,0 7,0 8,0 15 0,1 0,1 0,1 0,1 0,1 0,1 0,1 16 0,1 0,1 0,1 0,1 0,1 0,1 0,1 17 0,2 0,2 0,2 0,2 0,2 0,2 0,2 18 0,2 0,2 0,2 0,2 0,2 0,2 0,2 19 0,3 0,3 0,3 0,3 0,3 0,3 0,3 20 0,4 0,4 0,4 0,4 0,4 0,4 0,4 21 0,6 0,6 0,6 0,6 0,6 0,6 0,6 22 0,7 0,7 0,7 0,7 0,7 0,7 0,7 23 0,9 0,9 0,9 0,9 0,9 0,9 0,9 24 1,1 1,0 1,0 1,0 1,0 1,0 1,0 25 1,3 1,2 1,2 1,2 1,2 1,2 1,2 26 1,5 1,5 1,4 1,4 1,4 1, ,7 1,7 1,7 1,7 1,6 1,6 1,6 28 2,0 2,0 1,9 1,9 1,9 1,8 1,8 29 2,9 2,3 2,2 2,2 2,2 2,1 2,1 30 3,8 3,2 3,0 2,7 2,5 2,4 2,4 31 4,8 4,1 3,8 3,6 3,1 2,7 2,7 32 5,7 5,1 4,8 4,5 3,9 3,4 3,0 Drzwi nakładane Bok Dystans D Należy uwzględnić: Wartości z tabeli odnoszą się do drzwi z promieniem zaokrąglenia krawędzi 1 mm. W przypadku drzwi z innym promieniem zaokrąglenia minimalna szczelina zmienia się w następujący sposób: Promień zaokrąglenia 0 mm: Wartość z tabeli + 0,4 mm Drzwi na przegrodę środkową Bok Dystans D Wymiary montażowe T H Uskok zawiasu H / Uskok drzwi T przy dystansie D = 0 mm i odległości puszki = 3 mm Położenie drzwi H mm T mm Drzwi nakładane 24,0 12,5 Drzwi na przegrodę środkową 28,3 22,0 Drzwi wpuszczane 35,3 29,0 Drzwi wpuszczane Bok Dystans D Nałożenie A Baza B Nałożenie A Baza B Baza B Szczelina F Drzwi Odległość puszki Drzwi 2 x Szczelina F Drzwi Odległość puszki Szczelina F Drzwi Odległość puszki Dystans D = + B - A = Odległość puszki + 12,5 mm - Nałożenie A Nałożenie Odległość puszki mm mm 3,0 4,0 4,5 5,0 6,0 7,0 8,0 Dystans D mm 10 5,5 6,5 7,0 7,5 8,5 9,5 10,5 11 4,5 5,5 6,0 6,5 7,5 8,5 9,5 12 3,5 4,5 5,0 5,5 6,5 7,5 8,5 13 2,5 3,5 4,0 4,5 5,5 6,5 7,5 14 1,5 2,5 3,0 3,5 4,5 5,5 6,5 15 0,5 1,5 2,0 2,5 3,5 4,5 5,5 16 0,5 1,0 1,5 2,5 3,5 4,5 17 0,0 0,5 1,5 2,5 3,5 18 0,5 1,5 2,5 19 0,5 1,5 20 0,5 Dystans D = + B - A = Odległość puszki + 3 mm - Nałożenie A Nałożenie Odległość puszki mm mm 3,0 4,0 4,5 5,0 6,0 7,0 8,0 Dystans D mm 0,5 5,5 6,5 7,0 7,5 8,5 9,5 10,5 1,5 4,5 5,5 6,0 6,5 7,5 8,5 9,5 2,5 3,5 4,5 5,0 5,5 6,5 7,5 8,5 3,5 2,5 3,5 4,0 4,5 5,5 6,5 7,5 4,5 1,5 2,5 3,0 3,5 4,5 5,5 6,5 5,5 0,5 1,5 2,0 2,5 3,5 4,5 5,5 6,5 0,5 1,0 1,5 2,5 3,5 4,5 7,5 0,0 0,5 1,5 2,5 3,5 8,5 0,5 1,5 2,5 9,5 0,5 1,5 10,5 0,5 Dystans D = + B + F = Odległość puszki - 4 mm + Szczelina F Grubość Odległość puszki mm drzwi mm 3,0 4,0 4,5 5,0 6,0 7,0 8,0 Dystans D mm 15 0,1 0,6 1,1 2,1 3,1 4,1 16 0,1 0,6 1,1 2,1 3,1 4,1 17 0,2 0,7 1,2 2,2 3,2 4,2 18 0,2 0,7 1,2 2,2 3,2 4,2 19 0,3 0,8 1,3 2,3 3,3 4,3 20 0,4 0,9 1,4 2,4 3,4 4,4 21 0,6 1,1 1,6 2,6 3,6 4,6 22 0,7 1,2 1,7 2,7 3,7 4,7 23 0,9 1,4 1,9 2,9 3,9 4,9 24 0,1 1,0 1,5 2,0 3,0 4,0 5,0 25 0,3 1,2 1,7 2,2 3,2 4,2 5,2 26 0,5 1,5 2,0 1,9 2,5 2,4 3,5 3,4 4,5 4,4 5,5 5,4 27 0,7 1,7 2,2 2,7 3,7 3,6 4,7 4,6 5,7 5,6 28 1,0 2,0 2,5 2,4 3,0 2,9 4,0 3,9 5,0 4,8 6,0 5,8 29 1,9 2,3 2,8 2,7 3,3 3,2 4,3 4,2 5,3 5,1 6,3 6,1 30 2,8 3,2 3,7 3,5 4,2 3,7 5,2 4,5 6,2 5,4 7,2 6,4 31 3,8 4,1 4,6 4,3 5,1 4,6 6,1 5,1 7,1 5,7 8,1 6,7 32 4,7 5,1 5,6 5,3 6,1 5,5 7,1 5,9 8,1 6,4 9,1 7,0 Wskazówki Prowadniki, patrz strony Akcesoria, patrz strony Informacje techniczne, patrz strony Przykłady zastosowań, patrz strona 51 Technik für Möbel 13

14 Zawias puszkowy do szybkiego montażu Sensys 8631i / Sensys 8631 / Sensys 8661 do grubych drzwi Kąt otwarcia 95 Kontury drzwi przy położeniu ze szczeliną włosową - skala 1:1 Podane w tabeli wartości szczeliny minimalnej odnoszą się do promienia zaokrąglenia krawędzi 1 mm. Wartości szczeliny będą mniejsze, jeśli krawędzie drzwi będą bardziej zaokrąglone. Aby uzyskać efekt minimalnej szczeliny włosowej pożądany kontur drzwi musi leżeć wewnątrz szablonu. Wszystkie kontury, które wystają poza szablon odpowiednio zwiększają wymiar szczeliny. = Przykład położenia drzwi ze szczeliną włosową = 4 = Przykład położenia drzwi ze szczeliną włosową Przykład położenia drzwi ze szczeliną włosową Grubość drzwi 16 mm Grubość drzwi 19 mm Grubość profilu 12 mm Grubość profilu 13 mm Grubość całkowita 28 mm Grubość całkowita 32 mm Odległość puszki 4 mm Odległość puszki 8 mm 14

15 Technik für Möbel 15

16 Zawias puszkowy do szybkiego montażu ze zintegrowanym amortyzatorem Silent System Sensys 8657i, zawias z zerowym uskokiem Kąt otwarcia 165 AD Zawias automatyczny z techniką montażu na prowadnik typu clip, ze zintegrowanym cichym domykaniem Klasyfikacja jakości zgodnie z EN 15570, poziom 3 Do drzwi o grubości mm Średnica puszki 35 mm Głębokość puszki 11,6 mm Zintegrowana regulacja nałożenia + 2 mm / - 2 mm Zintegrowana regulacja głębokości + 3 mm / - 2 mm Regulacja wysokości przy pomocy prowadnika Możliwość zmniejszenia kąta otwarcia przy użyciu akcesoriów dodatkowych Zawias z zerowym uskokiem Ramię zawiasu: stal niklowana Puszka zawiasu: stal niklowana Sensys 8657i, kąt otwarcia 165 Drzwi nakładane Drzwi na przegrodę środkową Montaż puszki TH 52 Do wciskania TH 53 Szybki montaż Flash TH 54 Szybki montaż Fix THS 55 Z zamont. eurowkrętami TH 56 TB 52 Do wciskania TB 53 Szybki montaż Flash TB 54 Szybki montaż Fix TB 55 Z zamont. eurowkrętami TB 56 Rozstaw nawierceń 5,5 9, Otwory mocujące mm Baza B 12,5 mm Baza B 3 mm j.op szt. ø 10 x szt. ø 10 x szt. ø 10 x szt. ø 5 x szt szt. ø 8 x szt. ø 8 x szt. ø 8 x szt. ø 5 x szt. 16

17 Zawias puszkowy do szybkiego montażu bez zintegrowanego amortyzatora Silent System Sensys 8657, zawias z zerowym uskokiem Kąt otwarcia 165 AD Zawias automatyczny z techniką montażu na prowadnik typu clip, bez zintegrowanego cichego domykania Klasyfikacja jakości zgodnie z EN 15570, poziom 3 Do drzwi o grubości mm Średnica puszki 35 mm Głębokość puszki 11,6 mm Zintegrowana regulacja nałożenia + 2 mm / - 2 mm Zintegrowana regulacja głębokości + +3 mm / - 2 mm Regulacja wysokości przy pomocy prowadnika Możliwość zmniejszenia kąta otwarcia przy użyciu akcesoriów dodatkowych Zawias z zerowym uskokiem Ramię zawiasu: stal niklowana Puszka zawiasu: stal niklowana Sensys 8657, kąt otwarcia 165 Drzwi nakładane Drzwi na przegrodę środkową Montaż puszki Rozstaw nawierceń Otwory mocujące mm Baza B 12,5 mm Baza B 3 mm j.op. TH 52 5, szt. Do wciskania TH ø 10 x szt. Szybki montaż Fix THS 55 ø 10 x szt. TB 52 9, szt. Do wciskania TB ø 8 x szt. Szybki montaż Fix TB 55 ø 8 x szt. Technik für Möbel 17

18 Zawias puszkowy do szybkiego montażu bez automatyki zamykania Sensys 8687, zawias z zerowym uskokiem Kąt otwarcia 165 AD Zawias z techniką montażu na prowadnik typu clip, bez automatyki zamykania Do zastosowania np. w rozwiązaniach typu Push to open Klasyfikacja jakości zgodnie z EN 15570, poziom 3 Do drzwi o grubości mm Średnica puszki 35 mm Głębokość puszki 11,6 mm Zintegrowana regulacja nałożenia + 2 mm / - 2 mm Zintegrowana regulacja głębokości + 3 mm / - 2 mm Regulacja wysokości przy pomocy prowadnika Możliwość zmniejszenia kąta otwarcia przy użyciu akcesoriów dodatkowych Zawias z zerowym uskokiem Ramię zawiasu: stal niklowana Puszka zawiasu: stal niklowana Sensys 8687, kąt otwarcia 165 Drzwi nakładane Drzwi na przegrodę środkową Montaż puszki Rozstaw nawierceń Otwory mocujące mm Baza B 12,5 mm Baza B 3 mm j.op. TH 52 5, szt. Do wciskania TH ø 10 x szt. Szybki montaż Fix THS 55 ø 10 x szt. TB 52 9, szt. Do wciskania TB ø 8 x szt. Szybki montaż Fix TB 55 ø 8 x szt. 18

19 Zawias puszkowy do szybkiego montażu Sensys 8657i / Sensys 8657 / Sensys 8687, zawias z zerowym uskokiem Kąt otwarcia 165 AD Minimalna szczelina na drzwi Grubość drzwi mm Odległość puszki mm 3,0 4,0 4,5 5,0 6,0 7,0 15 0,0 0,0 0,0 0,0 0,0 0,0 16 0,0 0,0 0,0 0,0 0,0 0,0 17 0,0 0,0 0,0 0,0 0,0 0,0 18 0,0 0,0 0,0 0,0 0,0 0,0 19 0,0 0,0 0,0 0,0 0,0 0,0 20 0,0 0,0 0,0 0,0 0,0 0,0 21 0,0 0,0 0,0 0,0 0,0 0,0 22 0,0 0,0 0,0 0,0 0,0 0,0 23 0,0 0,0 0,0 0,0 0,0 0,0 24 0,0 0,0 0,0 0,0 0,0 0,0 25 0,0 0,0 0,0 0,0 0,0 0,0 26 0,1 0,1 0,1 0,1 0,1 0,1 27 0,1 0,1 0,1 0,1 0,1 0,1 28 0,2 0,2 0,2 0,2 0,2 0,3 29* 0,4 0,4 0,4 0,4 0,5 0,6 30* 0,7 0,7 0,8 0,8 1,0 1,1 31** 1,1 1,2 1,3 1,4 1,6 32** 1,7 1,9 2,0 2,2 *przy zastosowaniu ogranicznika kąta otwarcia do 120 ** przy zastosowaniu ogranicznika kąta otwarcia do 105 Wymiary montażowe T H * Brak uskoku T przy dystansie D = 3,0 wolna przestrzeń dla prowadnic * Zawias zamknięty: 80 mm Położenie drzwi H mm (max. przy 30 ) Drzwi nakładane 66-3 Drzwi na przegrodę środkową 75,5 6,5 T mm (90, D0) Drzwi nakładane Bok Dystans D Drzwi na przegrodę środkową Bok Dystans D Nałożenie A Nałożenie A Baza B Szczelina F Odległość puszki Drzwi Drzwi 2 x Szczelina F Drzwi Baza B Odległość puszki Dystans D = + B - A = Odległość puszki + 12,5 mm - Nałożenie A Nałożenie Odległość puszki mm mm 3,0 4,0 4,5 5,0 6,0 7,0 Dystans D mm 10 5,5 6,5 7,0 7,5 8,5 9,5 11 4,5 5,5 6,0 6,5 7,5 8,5 12 3,5 4,5 5,0 5,5 6,5 7,5 13 2,5 3,5 4,0 4,5 5,5 6,5 14 1,5 2,5 3,0 3,5 4,5 5,5 15 0,5 1,5 2,0 2,5 3,5 4,5 16 0,5 1,0 1,5 2,5 3,5 17 0,0 0,5 1,5 2,5 18 0,5 1,5 19 0,5 Dystans D = + B - A = Odległość puszki + 3 mm - Nałożenie A Nałożenie Odległość puszki mm mm 3,0 4,0 4,5 5,0 6,0 7,0 Dystans D mm - 2 8,0 9,0 9,5 10,0 11, ,0 8,0 8,5 9,0 10,0 11,0 0 6,0 7,0 7,5 8,0 9,0 10,0 1 5,0 6,0 6,5 7,0 8,0 9,0 2 4,0 5,0 5,5 6,0 7,0 8,0 3 3,0 4,0 4,5 5,0 6,0 7,0 4 2,0 3,0 3,5 4,0 5,0 6,0 5 1,0 2,0 2,5 3,0 4,0 5,0 6 0,0 1,0 1,5 2,0 3,0 4,0 7 0,0 0,5 1,0 2,0 3,0 8 0,0 1,0 2,0 9 0,0 1,0 10 0,0 Wskazówki Prowadniki, patrz strony Akcesoria, patrz strony Informacje techniczne, patrz strony Technik für Möbel 19

20 Zawias puszkowy do szybkiego montażu ze zintegrowanym amortyzatorem Silent System Sensys 8639i W30 Do kąta korpusu 30, kąt otwarcia 95 AD Zawias automatyczny z techniką montażu na prowadnik typu clip, ze zintegrowanym cichym domykaniem Klasyfikacja jakości zgodnie z EN 15570, poziom 3 Do szafek narożnych, kąt korpusu 120 Do drzwi o grubości mm Średnica puszki 35 mm Głębokość puszki 12,8 mm Zintegrowana regulacja nałożenia + 2 mm / - 2 mm Zintegrowana regulacja głębokości + 3 mm / - 2 mm Regulacja wysokości przy pomocy prowadnika Ramię zawiasu: cynkowy odlew ciśnieniowy, niklowany Puszka zawiasu: stal niklowana Sensys 8639i W30, kąt otwarcia 95 Drzwi nakładane Drzwi wpuszczane Montaż puszki TH 52 Do wciskania TH 53 Szybki montaż Flash TH 54 Szybki montaż Fix THS 55 Z zamont. eurowkrętami TH 56 TB 52 Do wciskania TB 53 Szybki montaż Flash TB 54 Szybki montaż Fix TB 55 Z zamont. eurowkrętami TB 56 Rozstaw nawierceń 5,5 9, Otwory mocujące mm Baza B 2 mm Baza B - 16 mm j.op szt. ø 10 x szt. ø 10 x szt. ø 10 x szt. ø 5 x szt szt. ø 8 x szt. ø 8 x szt. ø 8 x szt. Ø 5 x szt. 20

21 Zawias puszkowy do szybkiego montażu bez zintegrowanego amortyzatora Silent System Sensys 8639 W30 Do kąta korpusu 30, kąt otwarcia 95 AD Zawias automatyczny z techniką montażu na prowadnik typu clip, bez zintegrowanego cichego domykania Klasyfikacja jakości zgodnie z EN 15570, poziom 3 Do szafek narożnych, kąt korpusu 120 Do drzwi o grubości mm Średnica puszki 35 mm Głębokość puszki 12,8 mm Zintegrowana regulacja nałożenia + 2 mm / - 2 mm Zintegrowana regulacja głębokości + 3 mm / - 2 mm Regulacja wysokości przy pomocy prowadnika Ramię zawiasu: cynkowy odlew ciśnieniowy, niklowany Puszka zawiasu: stal niklowana Sensys 8639 W30, kąt otwarcia 95 Drzwi nakładane Drzwi wpuszczane Montaż puszki Rozstaw nawierceń Otwory mocujące mm Baza B 2 mm Baza B - 16 mm j.op. TH 52 5, szt. Do wciskania TH ø 10 x szt. Szybki montaż Fix THS 55 ø 10 x szt. 9,5 Szybki montaż Fix TB ø 8 x szt. Technik für Möbel 21

22 Zawias puszkowy do szybkiego montażu bez automatyki zamykania Sensys 8669 W30 Do kąta korpusu 30, kąt otwarcia 95 AD Zawias z techniką montażu na prowadnik typu clip, bez automatyki zamykania Do zastosowania np. w rozwiązaniach typu Push to open Klasyfikacja jakości zgodnie z EN 15570, poziom 3 Do szafek narożnych, kąt korpusu 120 Do drzwi o grubości mm Średnica puszki 35 mm Głębokość puszki 12,8 mm Zintegrowana regulacja nałożenia + 2 mm / - 2 mm Zintegrowana regulacja głębokości + 3 mm / - 2 mm Regulacja wysokości przy pomocy prowadnika Ramię zawiasu: cynkowy odlew ciśnieniowy, niklowany Puszka zawiasu: stal niklowana Sensys 8669 W30, kąt otwarcia 95 Drzwi nakładane Drzwi wpuszczane Montaż puszki Rozstaw nawierceń Otwory mocujące mm Baza B 2 mm Baza B - 16 mm j.op. TH 52 5, szt. Do wciskania TH ø 10 x szt. Szybki montaż Fix THS 55 ø 10 x szt. 9,5 Szybki montaż Fix TB ø 8 x szt. 22

23 Zawias puszkowy do szybkiego montażu Sensys 8639i W30 / Sensys 8639 W30 / Sensys 8669 W30 Do kąta korpusu 30, kąt otwarcia 95 AD Minimalna szczelina na drzwi Grubość drzwi mm Odległość puszki mm 3,0 4,0 4,5 5,0 6,0 7,0 8,0 15 0,2 0,2 0,2 0,2 0,2 0,2 0,2 16 0,3 0,3 0,3 0,3 0,3 0,3 0,3 17 0,4 0,4 0,4 0,4 0,4 0,4 0,4 18 0,6 0,6 0,6 0,6 0,6 0,5 0,5 19 0,8 0,8 0,8 0,8 0,7 0,7 0,7 20 1,1 1,0 1,0 1,0 1,0 0,9 0,9 21 1,4 1,3 1,3 1,3 1,2 1,2 1,2 22 2,2 1,8 1,7 1,6 1,6 1,5 1,4 23 3,0 2,6 2,4 2,2 2,0 1,9 1,8 24 3,9 3,4 3,2 3,0 2,6 2,4 2,2 25 4,8 4,2 4,0 3,8 3,4 3,0 2,8 26 5,7 5,1 4,8 4,6 4,2 3,8 3,4 27 6,6 6,0 5,7 5,5 5,0 4,5 4,2 28 7,5 6,9 6,6 6,3 5,8 5,3 4,9 Należy uwzględnić: Wartości z tabeli odnoszą się do drzwi z promieniem zaokrąglenia krawędzi 1 mm. W przypadku drzwi z innym promieniem zaokrąglenia minimalna szczelina zmienia się w następujący sposób: Promień zaokrąglenia 0 mm: Wartość z tabeli + 0,4 mm Promień zaokrąglenia 3 mm: Wartość z tabeli - 0,6 mm Wskazówka Na poniższych rysunkach pokazane zostały w skali 1:1 zawiasy wraz z dystansem prowadników. Poprzez wrysowanie drzwi i boku korpusu, przy uwzględnieniu odległości puszki (3-8 mm) oraz minimalnej szczeliny, można określić wymagany dystans prowadnika oraz rząd nawierceń. Aby uzyskać wskazówki oraz informacje na temat prawidłowego wyznaczania położenia drzwi, odwiedźcie nas Państwo na kanale YouTube firmy ich. Drzwi nakładane (B 2 mm) - skala 1:1 Drzwi wpuszczane (B -16 mm) - skala 1:1 Dystans D = 0,87 x ( + B - A) = 0,87 x (Odległość puszki + 2 mm - Nałożenie A) D 5 D 3 D 1,5 D 0 Dystans D = 0,87 x ( + B + F) = 0,87 x (Odległość puszki - 16 mm + Szczelina F) D 5 D 3 D 1,5 D 0 (LR 20 x 32)* (LR 20 x 32)* LR 37 LR 37 (LR 28)* (LR 28)* (LR 20 x 32)* (LR 20 x 32)* B A F B Wskazówki *tylko dla wybranych rynków Prowadniki i akcesoria, patrz strony Przykłady zastosowań i informacje techniczne, patrz strony Technik für Möbel 23

24 Zawias puszkowy do szybkiego montażu ze zintegrowanym amortyzatorem Silent System Sensys 8639i W45 Do kąta korpusu 45, kąt otwarcia 95 AD Zawias automatyczny z techniką montażu na prowadnik typu clip, ze zintegrowanym cichym domykaniem Klasyfikacja jakości zgodnie z EN 15570, poziom 3 Do szafek narożnych, kąt korpusu 135 Do drzwi o grubości mm Średnica puszki 35 mm Głębokość puszki 12,8 mm Zintegrowana regulacja nałożenia + 2 mm / - 2 mm Zintegrowana regulacja głębokości + 3 mm / - 2 mm Regulacja wysokości przy pomocy prowadnika Ramię zawiasu: cynkowy odlew ciśnieniowy, niklowany Puszka zawiasu: stal niklowana Sensys 8639i W45, kąt otwarcia 95 Drzwi nakładane Drzwi wpuszczane Montaż puszki TH 52 Do wciskania TH 53 Szybki montaż Flash TH 54 Szybki montaż Fix THS 55 Z zamont. eurowkrętami TH 56 TB 52 Do wciskania TB 53 Szybki montaż Flash TB 54 Szybki montaż Fix TB 55 Z zamont. eurowkrętami TB 56 Rozstaw nawierceń 5,5 9, Otwory mocujące mm Baza B 9 mm Baza B - 2 mm Baza B - 25 mm j.op szt. ø 10 x szt. ø 10 x szt. ø 10 x szt. ø 5 x szt szt. ø 8 x szt. ø 8 x szt. ø 8 x szt. ø 5 x szt. 24

25 Zawias puszkowy do szybkiego montażu bez zintegrowanego amortyzatora Silent System Sensys 8639 W45 Do kąta korpusu 45, kąt otwarcia 95 AD Zawias automatyczny z techniką montażu na prowadnik typu clip, bez zintegrowanego cichego domykania Klasyfikacja jakości zgodnie z EN 15570, poziom 3 Do szafek narożnych, kąt korpusu 135 Do drzwi o grubości mm Średnica puszki 35 mm Głębokość puszki 12,8 mm Zintegrowana regulacja nałożenia + 2 mm / - 2 mm Zintegrowana regulacja głębokości + 3 mm / - 2 mm Regulacja wysokości przy pomocy prowadnika Ramię zawiasu: cynkowy odlew ciśnieniowy, niklowany Puszka zawiasu: stal niklowana Sensys 8639 W45, kąt otwarcia 95 Drzwi nakładane Drzwi wpuszczane Montaż puszki Rozstaw nawierceń Otwory mocujące mm Baza B 9 mm Baza B - 2 mm Baza B - 25 mm j.op. TH 52 5, szt. Do wciskania TH ø 10 x szt. Szybki montaż Fix THS 55 ø 10 x szt. 9,5 Szybki montaż Fix TB ø 8 x szt. Technik für Möbel 25

26 Zawias puszkowy do szybkiego montażu bez automatyki zamykania Sensys 8669 W45 Do kąta korpusu 45, kąt otwarcia 95 AD Zawias z techniką montażu na prowadnik typu clip, bez automatyki zamykania Do zastosowania np. w rozwiązaniach typu Push to open Klasyfikacja jakości zgodnie z EN 15570, poziom 3 Do szafek narożnych, kąt korpusu 135 Do drzwi o grubości mm Średnica puszki 35 mm Głębokość puszki 12,8 mm Zintegrowana regulacja nałożenia + 2 mm / - 2 mm Zintegrowana regulacja głębokości + 3 mm / - 2 mm Regulacja wysokości przy pomocy prowadnika Ramię zawiasu: cynkowy odlew ciśnieniowy, niklowany Puszka zawiasu: stal niklowana Sensys 8669 W45, kąt otwarcia 95 Drzwi nakładane Drzwi wpuszczane Montaż puszki Rozstaw nawierceń Otwory mocujące mm Baza B 9 mm Baza B - 2 mm Baza B - 25 mm j.op. TH 52 5, szt. Do wciskania TH ø 10 x szt. Szybki montaż Fix THS 55 ø 10 x szt. 9,5 Szybki montaż Fix TB ø 8 x szt. 26

27 Zawias puszkowy do szybkiego montażu Sensys 8639i W45 / Sensys 8639 W45 / Sensys 8669 W45 Do kąta korpusu 45, kąt otwarcia 95 AD Minimalna szczelina na drzwi Grubość drzwi mm Odległość puszki mm 3,0 4,0 4,5 5,0 6,0 7,0 8,0 15 0,2 0,2 0,2 0,2 0,2 0,2 0,2 16 0,3 0,3 0,3 0,3 0,3 0,3 0,3 17 0,4 0,4 0,4 0,4 0,4 0,4 0,4 18 0,6 0,6 0,6 0,6 0,6 0,5 0,5 19 0,8 0,8 0,8 0,8 0,7 0,7 0,7 20 1,1 1,0 1,0 1,0 1,0 0,9 0,9 21 1,4 1,3 1,3 1,3 1,2 1,2 1,2 22 2,2 1,8 1,7 1,6 1,6 1,5 1,4 23 3,0 2,6 2,4 2,2 2,0 1,9 1,8 24 3,9 3,4 3,2 3,0 2,6 2,4 2,2 25 4,8 4,2 4,0 3,8 3,4 3,0 2,8 26 5,7 5,1 4,8 4,6 4,2 3,8 3,4 27 6,6 6,0 5,7 5,5 5,0 4,5 4,2 28 7,5 6,9 6,6 6,3 5,8 5,3 4,9 Należy uwzględnić: Wartości z tabeli odnoszą się do drzwi z promieniem zaokrąglenia krawędzi 1 mm. W przypadku drzwi z innym promieniem zaokrąglenia minimalna szczelina zmienia się w następujący sposób: Promień zaokrąglenia 0 mm: Wartość z tabeli + 0,4 mm Promień zaokrąglenia 3 mm: Wartość z tabeli - 0,6 mm Wskazówka Na poniższych rysunkach pokazane zostały w skali 1:1 zawiasy wraz z dystansem prowadników. Poprzez wrysowanie drzwi i boku korpusu, przy uwzględnieniu odległości puszki (3-8 mm) oraz minimalnej szczeliny, można określić wymagany dystans prowadnika oraz rząd nawierceń. Aby uzyskać wskazówki oraz informacje na temat prawidłowego wyznaczania położenia drzwi, odwiedźcie nas Państwo na kanale YouTube firmy ich. Drzwi nakładane (B 9 mm) - skala 1:1 Drzwi nakładane (B -2 mm) - skala 1:1 Dystans D = 0,71 x ( + B - A) = 0,71 x (Odległość puszki + 9 mm - Nałożenie A) D 5 D 3 D 1,5 D 0 Dystans D = 0,71 x ( + B - A) = 0,71 x (Odległość puszki - 2 mm - Nałożenie A) D 5 D 3 D 1,5 D 0 (LR 20 x 32)* (LR 20 x 32)* LR 37 LR 37 (LR 28)* (LR 28)* (LR 20 x 32)* (LR 20 x 32)* A B A B Wskazówki *tylko dla wybranych rynków Prowadniki i akcesoria, patrz strony Przykłady zastosowań i informacje techniczne, patrz strony Technik für Möbel 27

28 Zawias puszkowy do szybkiego montażu Sensys 8639i W45 / Sensys 8639 W45 / Sensys 8669 W45 Do kąta korpusu 45, kąt otwarcia 95 AD Minimalna szczelina na drzwi Grubość drzwi mm Odległość puszki mm 3,0 4,0 4,5 5,0 6,0 7,0 8,0 15 0,2 0,2 0,2 0,2 0,2 0,2 0,2 16 0,3 0,3 0,3 0,3 0,3 0,3 0,3 17 0,4 0,4 0,4 0,4 0,4 0,4 0,4 18 0,6 0,6 0,6 0,6 0,6 0,5 0,5 19 0,8 0,8 0,8 0,8 0,7 0,7 0,7 20 1,1 1,0 1,0 1,0 1,0 0,9 0,9 21 1,4 1,3 1,3 1,3 1,2 1,2 1,2 22 2,2 1,8 1,7 1,6 1,6 1,5 1,4 23 3,0 2,6 2,4 2,2 2,0 1,9 1,8 24 3,9 3,4 3,2 3,0 2,6 2,4 2,2 25 4,8 4,2 4,0 3,8 3,4 3,0 2,8 26 5,7 5,1 4,8 4,6 4,2 3,8 3,4 27 6,6 6,0 5,7 5,5 5,0 4,5 4,2 28 7,5 6,9 6,6 6,3 5,8 5,3 4,9 Należy uwzględnić: Wartości z tabeli odnoszą się do drzwi z promieniem zaokrąglenia krawędzi 1 mm. W przypadku drzwi z innym promieniem zaokrąglenia minimalna szczelina zmienia się w następujący sposób: Promień zaokrąglenia 0 mm: Wartość z tabeli + 0,4 mm Promień zaokrąglenia 3 mm: Wartość z tabeli - 0,6 mm Wskazówka Na poniższych rysunkach pokazane zostały w skali 1:1 zawiasy wraz z dystansem prowadników. Poprzez wrysowanie drzwi i boku korpusu, przy uwzględnieniu odległości puszki (3-8 mm) oraz minimalnej szczeliny, można określić wymagany dystans prowadnika oraz rząd nawierceń. Aby uzyskać wskazówki oraz informacje na temat prawidłowego wyznaczania położenia drzwi, odwiedźcie nas Państwo na kanale YouTube firmy ich. Drzwi wpuszczane (B -25 mm) - skala 1:1 Dystans D = 0,71 x ( + B + F) = 0,71 x (Odległość puszki - 25 mm + Szczelina F) D 5 D 3 D 1,5 D 0 (LR 20 x 32)* LR 37 (LR 28)* (LR 20 x 32)* F B Wskazówki *tylko dla wybranych rynków Prowadniki i akcesoria, patrz strony Przykłady zastosowań i informacje techniczne, patrz strony

29 Technik für Möbel 29

30 Zawias puszkowy do szybkiego montażu ze zintegrowanym amortyzatorem Silent System Sensys 8639i W90 Do kąta korpusu 90, kąt otwarcia 95 AD Zawias automatyczny z techniką montażu na prowadnik typu clip, ze zintegrowanym cichym domykaniem Klasyfikacja jakości zgodnie z EN 15570, poziom 3 Do szafek narożnych Do drzwi o grubości mm Średnica puszki 35 mm Głębokość puszki 12,8 mm Zintegrowana regulacja uskoku drzwi + 1 mm / - 2 mm Zintegrowana regulacja szczeliny + 3 mm / - 2 mm Regulacja wysokości przy pomocy prowadnika Ramię zawiasu: cynkowy odlew ciśnieniowy, niklowany Puszka zawiasu: stal niklowana Sensys 8639i W90, kąt otwarcia 95 Drzwi wpuszczane Montaż puszki TH 52 Do wciskania TH 53 Szybki montaż Flash TH 54 Szybki montaż Fix THS 55 Z zamont. eurowkrętami TH 56 TB 52 Do wciskania TB 53 Szybki montaż Flash TB 54 Szybki montaż Fix TB 55 Z zamont. eurowkrętami TB 56 Rozstaw nawierceń 5,5 9, Otwory mocujące mm Baza B 4 mm szt. ø 10 x szt. ø 10 x szt. ø 10 x szt. ø 5 x szt szt. ø 8 x szt. ø 8 x szt. ø 8 x szt. ø 5 x szt. j.op. 30

31 Zawias puszkowy do szybkiego montażu bez zintegrowanego amortyzatora Silent System Sensys 8639 W90 Do kąta korpusu 90, kąt otwarcia 95 AD Zawias automatyczny z techniką montażu na prowadnik typu clip, bez zintegrowanego cichego domykania Klasyfikacja jakości zgodnie z EN 15570, poziom 3 Do szafek narożnych Do drzwi o grubości mm Średnica puszki 35 mm Głębokość puszki 12,8 mm Zintegrowana regulacja uskoku drzwi + 1 mm / - 2 mm Zintegrowana regulacja szczeliny + 3 mm / - 2 mm Regulacja wysokości przy pomocy prowadnika Ramię zawiasu: cynkowy odlew ciśnieniowy, niklowany Puszka zawiasu: stal niklowana Sensys 8639 W90, kąt otwarcia 95 Drzwi wpuszczane Montaż puszki Rozstaw nawierceń Otwory mocujące mm Baza B 4 mm j.op. TH 52 5, szt. Do wciskania TH ø 10 x szt. Szybki montaż Fix THS 55 ø 10 x szt. 9,5 Szybki montaż Fix TB ø 8 x szt. Technik für Möbel 31

32 Zawias puszkowy do szybkiego montażu bez automatyki zamykania Sensys 8669 W90 Do kąta korpusu 90, kąt otwarcia 95 AD Zawias z techniką montażu na prowadnik typu clip, bez automatyki zamykania Do zastosowania np. w rozwiązaniach typu Push to open Klasyfikacja jakości zgodnie z EN 15570, poziom 3 Do szafek narożnych Do drzwi o grubości mm Średnica puszki 35 mm Głębokość puszki 12,8 mm Zintegrowana regulacja uskoku drzwi + 1 mm / - 2 mm Zintegrowana regulacja szczeliny + 3 mm / - 2 mm Regulacja wysokości przy pomocy prowadnika Ramię zawiasu: cynkowy odlew ciśnieniowy, niklowany Puszka zawiasu: stal niklowana Sensys 8669 W90, kąt otwarcia 95 Drzwi wpuszczane Montaż puszki Rozstaw nawierceń Otwory mocujące mm Baza B 4 mm j.op. TH 52 5, szt. Do wciskania TH ø 10 x szt. Szybki montaż Fix THS 55 ø 10 x szt. 9,5 Szybki montaż Fix TB ø 8 x szt. 32

33 Zawias puszkowy do szybkiego montażu Sensys 8639i W90 / Sensys 8639 W90 / Sensys 8669 W90 Do kąta korpusu 90, kąt otwarcia 95 AD Minimalna szczelina na drzwi Grubość drzwi mm Odległość puszki mm 3,0 4,0 4,5 5,0 6,0 7,0 15 0,2 0,2 0,2 0,2 0,2 0,2 16 0,3 0,3 0,3 0,3 0,3 0,3 17 0,4 0,4 0,4 0,4 0,4 0,4 18 0,6 0,6 0,6 0,6 0,6 0,5 19 0,8 0,8 0,8 0,8 0,7 0,7 20 1,1 1,0 1,0 1,0 1,0 0,9 21 1,4 1,3 1,3 1,3 1,2 1,2 22 2,2 1,8 1,7 1,6 1,6 1,5 23 3,0 2,6 2,4 2,2 2,0 1,9 24 3,9 3,4 3,2 3,0 2,6 2,4 25 4,8 4,2 4,0 3,8 3,4 3,0 26 5,7 5,1 4,8 4,6 4,2 3,8 27 6,6 6,0 5,7 5,5 5,0 4,5 28 7,5 6,9 6,6 6,3 5,8 5,3 Należy uwzględnić: Wartości z tabeli odnoszą się do drzwi z promieniem zaokrąglenia krawędzi 1 mm. W przypadku drzwi z innym promieniem zaokrąglenia minimalna szczelina zmienia się w następujący sposób: Promień zaokrąglenia 0 mm: Wartość z tabeli + 0,4 mm Promień zaokrąglenia 3 mm: Wartość z tabeli - 0,6 mm Określenie odległości rzędu nawierceń X mm przy zastosowaniu prowadnika z rzędem nawierceń 37 Szczelina Odległość puszki mm mm 3,0 3,5 4,0 4,5 5,0 5,5 6,0 7,0 0,5 35,0 34,5 34,0 33,5 33,0 32,5 32,0 31,0 1,5 34,0 33,5 33,0 32,5 32,0 31,5 31,0 30,0 2,5 33,0 32,5 32,0 31,5 31,0 30,5 30,0 29,0 3,5 32,0 31,5 31,0 30,5 30,0 29,5 29,0 28,0 4,5 31,0 30,5 30,0 29,5 29,0 28,5 28,0 27,0 5,5 30,0 29,5 29,0 28,5 28,0 27,5 27,0 26,0 6,5 29,0 28,5 28,0 27,5 27,0 26,5 26,0 25,0 7,5 28,0 27,5 27,0 26,5 26,0 25,5 25,0 24,0 Odległość rzędu nawierceń X = 38,5 - - F Wskazówka Określenie dystansu prowadnika D i zastosowanej odległości rzędu nawierceń X: W zależności od założonego uskoku drzwi, odległości puszki (3-7 mm) i szczeliny F wymiary należy odczytać z zamieszczonego poniżej rysunku lub tabeli. Podane wartości odległości rzędu nawierceń odnoszą się do zastosowania prowadnika krzyżakowego dla rzędu nawierceń 37. W przypadku zastosowania innych prowadników należy odpowiednio dopasować odległość rzędu nawierceń X. - LR 28: X - 9 mm - LR 20 x 32: X - 17 mm / X + 15 mm Zalecany uskok drzwi wynosi 1 mm. Późniejsze korekty uskoku drzwi są możliwe przy pomocy śruby regulacyjnej. Drzwi wpuszczane (B 4 mm) - skala 1:1 Dystans D = 4 mm - Uskok drzwi (zalecany uskok drzwi wynosi 1 mm) (LR 20 x 32)* LR 37 (LR 28)* (LR 20 x 32)* T B D 3 F X Wskazówki *tylko dla wybranych rynków Prowadniki, patrz strony Akcesoria, patrz strony Informacje techniczne, patrz strony Technik für Möbel 33

34 Zawias puszkowy do szybkiego montażu ze zintegrowanym amortyzatorem Silent System Sensys 8638i do drzwi z ramką aluminiową Kąt otwarcia 95 AD Zawias automatyczny z techniką montażu na prowadnik typu clip, ze zintegrowanym cichym domykaniem Klasyfikacja jakości zgodnie z EN 15570, poziom 3 Do ramek aluminiowych z profili o szerokości 19 mm Zintegrowana regulacja nałożenia + 2 mm / - 2 mm Zintegrowana regulacja głębokości + 3 mm / - 2 mm Regulacja wysokości przy pomocy prowadnika Ramię zawiasu: stal niklowana Puszka zawiasu: cynkowy odlew ciśnieniowy, niklowany Zawiera 2 wkręty mocujące Sensys 8638i, kąt otwarcia 95 Drzwi nakładane Drzwi na przegrodę środkową Drzwi wpuszczane Montaż puszki Baza B 12,5 mm Baza B 3 mm Baza B - 4 mm j.op. TA szt. 34

35 Zawias puszkowy do szybkiego montażu bez zintegrowanego amortyzatora Silent System Sensys 8638 do drzwi z ramką aluminiową Kąt otwarcia 95 AD Zawias automatyczny z techniką montażu na prowadnik typu clip, bez zintegrowanego cichego domykania Klasyfikacja jakości zgodnie z EN 15570, poziom 3 Do ramek aluminiowych z profili o szerokości 19 mm Zintegrowana regulacja nałożenia + 2 mm / - 2 mm Zintegrowana regulacja głębokości + 3 mm / - 2 mm Regulacja wysokości przy pomocy prowadnika Ramię zawiasu: stal niklowana Puszka zawiasu: cynkowy odlew ciśnieniowy, niklowany Zawiera 2 wkręty mocujące Sensys 8638, kąt otwarcia 95 Drzwi nakładane Drzwi na przegrodę środkową Drzwi wpuszczane Montaż puszki Baza B 12,5 mm Baza B 3 mm Baza B - 4 mm j.op. TA szt. Technik für Möbel 35

36 Zawias puszkowy do szybkiego montażu bez automatyki zamykania Sensys 8668 do drzwi z ramką aluminiową Kąt otwarcia 95 AD Zawias z techniką montażu na prowadnik typu clip, bez automatyki zamykania Do zastosowania np. w rozwiązaniach typu Push to open Klasyfikacja jakości zgodnie z EN 15570, poziom 3 Do ramek aluminiowych z profili o szerokości 19 mm Zintegrowana regulacja nałożenia + 2 mm / - 2 mm Zintegrowana regulacja głębokości + 3 mm / - 2 mm Regulacja wysokości przy pomocy prowadnika Ramię zawiasu: stal niklowana Puszka zawiasu: cynkowy odlew ciśnieniowy, niklowany Zawiera 2 wkręty mocujące Sensys 8668, kąt otwarcia 95 Drzwi nakładane Drzwi na przegrodę środkową Drzwi wpuszczane Montaż puszki Baza B 12,5 mm Baza B 3 mm Baza B - 4 mm j.op. TA szt. 36

37 Zawias puszkowy do szybkiego montażu Sensys 8638i / Sensys 8638 / Sensys 8668 do drzwi z ramką aluminiową Kąt otwarcia 95 AD Montaż Wymiary montażowe H 16, ø7 15,5 +0, T ,5 +0,2 6 2,5 19 Uskok zawiasu H / Uskok drzwi T przy dystansie D = 0 20 Położenie drzwi H mm T mm Drzwi nakładane 25,0 8,0 Drzwi na przegrodę środkową 31,0 17,5 Drzwi wpuszczane 38,0 24,5 Drzwi nakładane Drzwi na przegrodę środkową Drzwi wpuszczane Bok Dystans D Bok Dystans D Bok Dystans D Nałożenie A Nałożenie A Szczelina F (F 1,6 mm) Drzwi Drzwi Drzwi 2 x Szczelina F (F 1,6 mm) Drzwi Szczelina F (F 1,6 mm) Dystans D = 4,5 mm + B - A = 4,5 mm + 12,5 mm - Nałożenie A Nałożenie Dystans D mm mm 12 5,0 13 4,0 14 3,0 15 2,0 16 1,0 17 0,0 Dystans D = 4,5 mm + B - A = 4,5 mm + 3 mm - Nałożenie A Nałożenie Dystans D mm mm 0 7,5 1 6,5 2 5,5 2,5 5,0 3 4,5 4 3,5 4,5 3,0 5 2,5 6 1,5 7 0,5 7,5 0,0 Dystans D = 4,5 mm + B + F = 4,5 mm - 4 mm + Szczelina Szczelina Dystans D mm mm 1,6 2,1 2 2,5 3 3,5 4 4,5 5 5,5 Wskazówki Prowadniki, patrz strony Akcesoria, patrz strony Informacje techniczne, patrz strony Technik für Möbel 37

38 Zawias puszkowy do szybkiego montażu Intermat 9930 do drzwi składanych w szafkach narożnych Kąt otwarcia 50 / 65 AD Zawias automatyczny z techniką montażu na prowadnik typu clip Klasyfikacja jakości zgodnie z EN 15570, poziom 2 Średnica puszki 35 mm Głębokość puszki 12,8 mm Regulacja ukośna + 9,5 mm / - 9,5 mm Zintegrowana regulacja nałożenia, patrz szkic Zintegrowana regulacja głębokości patrz szkic Regulacja wysokości przy pomocy prowadnika Ramię zawiasu: cynkowy odlew ciśnieniowy, niklowany Puszka zawiasu: stal niklowana Intermat 9930, kąt otwarcia 50 / 65 Drzwi nakładane Montaż puszki TH 52 Do wciskania TH 53 Szybki montaż Flash TH 54 Szybki montaż Fix THS 55 Z zamont. eurowkrętami TH 56 TB 52 Do wciskania TB 53 Szybki montaż Flash TB 54 Szybki montaż Fix TB 55 Z zamont. eurowkrętami TB 56 Rozstaw nawierceń 5,5 9, Otwory mocujące mm Baza B 24 mm szt. ø 10 x szt. ø 10 x szt. ø 10 x szt. ø 5 x szt szt. ø 8 x szt. ø 8 x szt. ø 8 x szt. ø 5 x szt. j.op. 38
