Zabezpieczenie Ex-BEL_WT dla farm wiatrowych
|
|
- Edward Majewski
- 7 lat temu
- Przeglądów:
Transkrypt
1

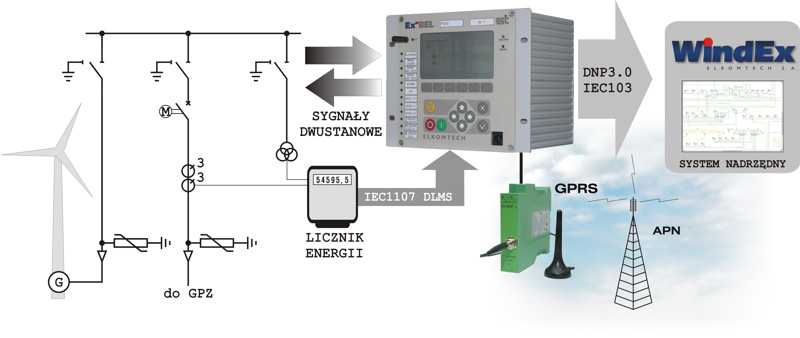

2 Zabezpieczenie Ex-BEL_WT dla farm wiatrowych Przeznaczenie Ex-BEL_WT w obudowie zatablicowej Ex-BEL_WT jest uniwersalnym zabezpieczeniem oraz terminalem pola dla linii średniego napięcia (napowietrznej lub kablowej) współpracującej z elektrownią wiatrową. Urządzenie to oprócz standardowych funkcji zabezpieczeniowych, może wykonywać wiele dodatkowych zadań takich jak, telemetria, telesygnalizacja i telesterowanie, lokalny odczyt pomiarów i stanów łączników, rejestrację zakłóceń i przebiegów wolnozmiennych oraz realizację lokalnych automatyk i blokad. Sterownik może również pełnić funkcję koncentratora danych dla zewnętrznych urządzeń posługujących się różnorodnymi protokołami komunikacyjnymi. Urządzenie może przetwarzać odczytane dane, w tym może obliczać wartości pomiarów pośrednich. Wszystkie funkcje urządzenia, zarówno związane z automatyką zabezpieczeniową, jak i telemechaniczne podlegają programowej konfiguracji i mogą być łatwo dostosowane do potrzeb użytkownika. Ex-BEL_WT pracując jako sterownik obiektowy wyposażony jest w wystarczającą ilość wejść sygnalizacyjnych, pomiarowych i wyjść sterowniczych aby obsłużyć pod względem telemechanicznym małą rozdzielnię przy elektrowni wiatrowej. Dodatkowo urządzenie może współpracować na drodze cyfrowej z licznikami energii posługującymi się protokołami typu IEC1107 oraz DLMS. W tym przypadku sterownik pełni rolę koncentratora danych licznikowych i konwertera protokołów. Komunikacja Z systemem nadzoru urządzenie może komunikować się za pomocą różnych środków łączności. Oprócz tradycyjnych łączy kablowych, światłowodowych lub sieciowych Ex-BEL może łączyć się poprzez sieć GSM. W takim przypadku komunikacja pomiędzy zabezpieczeniem, a centrum nadzoru odbywa się poprzez modem GPRS Ex-MGP. Modem umożliwia zestawienie stałego połączenia, posługującego się protokołem IP, pomiędzy sterownikiem a systemem nadzoru. Połączenie realizowane jest poprzez usługę dostawcy GSM tzw. dedykowany APN. Usługa ta umożliwia stworzenie wydzielonej sieci GSM. APN umożliwia dostęp do zasobów tej sieci tylko klientom posiadającym subskrypcję do danego APN. Dostęp do usługi APN od strony systemu nadzoru zapewnia router Ex-RTG. Jest on podłączony do sieci LAN, poprzez którą użytkownik komunikuje się z systemem dyspozytorskim. Router przekierowuje zaadresowane pakiety wysyłanych danych z i do docelowych urządzeń zainstalowanych na nadzorowanym terenie. Takie rozwiązanie (metoda punkt-punkt) umożliwia dwukierunkową komunikację pomiędzy systemem nadrzędnym, a wieloma punktami wyposażonym w modem GPRS. Ex-BEL w polu liniowym współpracującym z elektrownią wiatrową - 1 -
3 Realizacja łączności poprzez APN metodą punkt - punkt Sieć LAN użytkownika może być połączona bezpośrednio z systemem GPRS poprzez tzw. łącze dedykowane (VPN). Łącze takie zestawiane jest pomiędzy urządzeniami brzegowymi sieci transmisyjnej dostawcy usługi GSM, a urządzeniem brzegowym sieci LAN klienta. W tym przypadku centrum dyspozytorskie bezpośrednio prowadzi łączność z urządzeniami wyposażonymi w modem GPRS. Funkcje zabezpieczeniowe Realizacja łączności poprzez APN i VPN Podstawowe funkcje zabezpieczeniowe: - czterostopniowe zabezpieczenie nadprądowe, - zabezpieczenie nadprądowe zależne na prądach fazowych, - dwustopniowe zabezpieczenie nadprądowe ziemnozwarciowe, - zabezpieczenie nadprądowe ziemnozwarciowe zależne, - zabezpieczenie ziemnozwarciowe kierunkowe, - zabezpieczenia ziemnozwarciowe admitancyjne, konduktancyjne i susceptancyjne, - zabezpieczenie nadprądowe kierunkowe na prądach fazowych, - blokada zabezpieczenia nadprądowego fazowego od drugiej harmonicznej, - zabezpieczenie nad- i podnapięciowe, - automatyka LRW, - zabezpieczenie nad- i podczęstotliwościowe, - zabezpieczenia od tempa zmian częstotliwości (df/dt, f/ t), - zabezpieczenia od tempa zmiana napięcia (du/dt, U/ t) - zabezpieczenie od wartości kosinusa φ - zabezpieczenia od asymetrii (stosunek składowej przeciwnej do zgodnej) dla prądów i napięć, - automatyka ZSZ, - załączanie z kontrolą synchronizmu, - zabezpieczenie kierunkowo mocowe, - możliwość czasowej, dynamicznej zmiany nastaw zabezpieczeń nadprądowych, - sygnalizacja: Alarm, AW i UP, - kontrola ciągłości obwodu na wyłączanie na dwóch wyjściach podstawowym i rezerwowym, - 4 banki nastaw - możliwość zdalnego wyboru banku. Występowanie poszczególnych funkcji oraz ilość progów danego zabezpieczenia zależy od konfiguracji urządzenia. Opóźnione wyłączenie Na potrzeby współpracy z elektrownią wiatrową wprowadzono mechanizm opóźnionego otwierania wyłącznika po ręcznym (zdalnym lub lokalnym) sterowaniu na otwarcie. Po wydaniu polecenia otwarcia wyłącznika jest pobudzane wyjście przekaźnikowe informujące elektrownię o spodziewanym wyłączeniu. Następnie odliczany jest czas opóźnienia, po którym następuje otwarcie wyłącznika. Czas ten jest nastawiany przez użytkownika. Opóźnienie wyłączenia jest realizowane tylko w przypadku sterowań wykonywanych przez obsługę Funkcje telemechaniczne - zdalne sterowanie dowolnym łącznikiem wyposażonym w odpowiedni napęd, - wysyłanie w trybie zdarzeniowym zmiany stanu łączników - wysyłanie pomiarów prądów, napięć, mocy, energii, częstotliwości także w trybie spontanicznym, - zdalne odblokowanie i blokowanie funkcji zabezpieczeniowych i automatyk, - funkcja sterownika nadrzędnego dla urządzeń połączonych do drugiego kanału łączności. Funkcje dodatkowe - Programowalne sekwencje, - Moduł programowalnej logiki kombinacyjnej, - Rejestrator zakłóceń, - Rejestrator przebiegów wolnozmiennych (wartości skutecznych, mocy itp.), - Długookresowy rejestrator zdarzeń o pojemności wielu tysięcy rekordów, - Analiza jakości energii, - Pomiary synchroniczne Budowa konfiguracja modułów peryferyjnych Urządzenie jest sterownikiem mikroprocesorowym o budowie modułowej. Do modułu głównego procesora można podłączyć, poprzez wewnętrzną magistralę, różną liczbę modułów peryferyjnych (wejścia-wyjścia, pomiary AC itp.). Obudowa sterownika jest wykonana z profilu aluminiowego. Sterownik jest produkowany w dwóch wersjach: do montażu natablicowego i zatablicowego. Obie wersje są identyczne, jeśli chodzi o typy złączy i numerację zacisków. Ilość i typ modułów peryferyjnych zależy od zamówienia. Aktualnie w produkcji znajdują się moduły: - PS moduł zasilacza z obwodami I/O do obsługi wyłącznika (5 sterowań, 8 wejść); sterowania otwórz wyłącznik z kontrolą ciągłości obwodu; - ADC moduł pomiarów zmiennoprądowych, 3 prądy fazowe, prąd I0, 3 napięcia, napięcie U0. Opcjonalnie pomiar drugiego prądu I0 i/lub piątego napięcia do kontroli synchronizmu; - BIN moduł wejść i wyjść binarnych 7 wyjść przekaźnikowych, 11 wejść dwustanowych2; - BIN2 moduł wejść binarnych 26 wejść dwustanowych; - BIN3 moduł wyjść przekaźnikowych 15 wyjść. Minimalny wymagany zestaw modułów peryferyjnych obejmuje moduł PS i jeden moduł ADC. Do tego zestawu można dodać od jednego do czterech innych modułów peryferyjnych. System I/O, w zależności od zastosowanych modułów, umożliwia: - obsługę do 26 wyjść i 67 wejść lub 33 wyjść i 52 wejść - pomiar 3 prądów fazowych oraz prądu kolejności zerowej (opcjonalnie pomiar drugiego prądu zerowego) - pomiar 3 napięć fazowych oraz napięcia kolejności zerowej (opcjonalnie pomiar piątego napięcia, kontrola synchronizmu) Pulpit operatora W urządzeniu zastosowano wyświetlacz graficzny (zgodność ze standardem SVG) o rozmiarze 240 x 128 pikseli, który może pracować zarówno w trybie tekstowym jaki i graficznym. Zapewnia on wysoką jakość prezentacji danych przedstawianych za pomocą nielimitowanej ilości i rodzaju symboli graficznych
4 Pulpit operatora Oprócz ekranu użytkownik dysponuje dwunastoma diodami sygnalizacyjnymi, za pomocą których można pokazać stan pobudzenia zabezpieczeń, zadziałania, stan łączności, stan rejestratora, stany blokad, stany automatyk itp. Diody mogą świecić na czerwono, zielono lub żółto, światłem ciągłym lub migającym. Sygnały świetlne mogą być z podtrzymaniem (do momentu skasowania) lub bez podtrzymania. Logika programowalna Moduł umożliwia tworzenie przez użytkownika funkcji logicznych, a także arytmetycznych, których argumentami są stany wewnętrzne, stany wejść oraz stany innych funkcji. Funkcje w module logiki mogą sterować wyjściami przekaźnikowymi, diodami na pulpicie, zabezpieczeniami lub innymi modułami programowymi. Zestaw funkcji obejmuje standardowe bramki logiczne, układy czasowe, przerzutniki, komparatory i operatory arytmetyczne. Układy czasowe i komparatory są sparametryzowane użytkownik może modyfikować ich nastawy, bez potrzeby ingerencji w utworzoną strukturę funkcji. Logika jest tworzona za pomocą programu BEL_Navi (program do obsługi zabezpieczenia) i wgrywana do urządzenia tak jak inne nastawienia. Łączność Ex-BEL_WT jest wyposażony w dwa moduły łączności podstawowej z konfigurowalnym wyposażeniem komunikacyjnym oraz kanał diagnostyczny RS232. Każdy z podstawowych modułów komunikacyjnych może pracować z innym protokołem. Możliwe wyposażenie komunikacyjne: - interfejs światłowodów szklanych lub plastikowych, - CANbus, - RS485/RS422, - RS232, - Ethernet 100BASE-TX, - Ethernet 100BASE-FX (światłowody szklane), - dwukanałowy interfejs 100BASE-FX (moduł DETH) - Ethernet na światłowodach plastikowych 100Mb/s, złącze SC-RJ, - interfejs do magistrali BEL, - kanał inżynierski światłowody plastikowe. Zabezpieczenie może posługiwać się miedzy innymi protokołami: DNP 3.0, IEC , IEC , IEC , Modbus, BEL, PPP, PPM2 oraz IEC Wyboru protokołu dokonuje się w konfiguracji urządzenia. Zabezpieczenie poprzez zewnętrzny modem GPRS może także komunikować się w sieci GSM. Dodatkowo urządzenie może być wyposażone w radiowy kanał diagnostyczny kompatybilny ze standardem Bluetooth. Rejestrator zakłóceń Rejestrator zapisuje spróbkowane, mierzone bezpośrednio i wyliczane przebiegi analogowe, stany wejść oraz stany wewnętrzne zabezpieczenia np. pobudzenia. Może także rejestrować wartości kryterialne. Zestaw sygnałów do rejestracji wybiera się w konfiguracji zabezpieczenia. Standardowa częstotliwość próbkowania wynosi 1600Hz. Użytkownik może ustawić czas rejestracji przed wyzwoleniem, czas rejestracji po ustaniu przyczyny wyzwolenia oraz maksymalny czas rejestracji. Rejestrator można wyzwolić zmianą stanu dowolnego wejścia, pobudzeniem dowolnego modułu zabezpieczeniowego lub kombinacją sygnałów. Rejestracje są przechowywane we wbudowanej pamięci nieulotnej w formacie COMTRADE 1991 lub 1999 (zależnie od ustawień). W pliku INF zapisywany jest dodatkowo dziennik zdarzeń związanych z zarejestrowanym zakłóceniem. Rejestrator przebiegów wolnozmiennych (trendów) Rejestrator zapamiętuje wyliczane przebiegi wolnozmienne takie jak moce, częstotliwość, a także wartości skuteczne pomiarów. Rejestrator umożliwia śledzenie tych wartości w długich okresach godzinowych, dobowych lub dłuższych. Czas rejestracji zależy od ustawionej częstotliwości próbkowania, którą ustawia się w zakresie 0,1-3Hz. Rejestrator jest wyzwalany przekroczeniem nastawionego progu, zmianą stanu wejścia lub pobudzeniem zabezpieczenia. Podobnie jak w rejestratorze przebiegów szybkozmiennych można ustawić zapis przed momentem wyzwolenia, czas rejestracji po zaniku pobudzenia i maksymalny czas rejestracji. Rejestracje są zapisywane w formacie COMTRADE. Rejestrator zdarzeń W zabezpieczeniu jest prowadzony dziennik - rejestrator zdarzeń, do którego trafiają informacje o pobudzeniu i zadziałaniu modułów zabezpieczeniowych, zmianie stanu wejść, sterowaniach, blokadach, stanach wewnętrznych urządzenia, przepływie sygnałów pomiędzy wewnętrznymi modułami urządzenia oraz alarmy systemowe. Wszystkie wpisy w dzienniku są opatrzone cechą czasu. Dziennik jest zapisywany w lokalnym systemie plików w pamięci nieulotnej o pojemności wielu tysięcy zdarzeń. Zdarzenia z danego dnia lub miesiąca są zapisywane w oddzielnym pliku. Analiza jakości energii Opcjonalnie zabezpieczenie może być wyposażone w programowy moduł analizatora jakości energii zgodny z normą PN-EN Analizator mierzy m.in. zawartość harmonicznych napięcia i prądu(do 16 harmonicznej), wykrywa przerwy w zasilaniu, zapady i wzrosty oraz szybkie zmiany napięcia. Wybrane pomiary (harmoniczne, wartości skuteczne, częstotliwość itp.) są uśredniane w zadanym okresie i archiwizowane. Dodatkowo analizator wyznacza współczynnik migotania dla wybranych napięć. Pliki analizatora jakości energii są zapisywane w formacie COMTRADE. Obsługa komunikatów SMS W przypadku łączności poprzez sieć GSM sterownik może wysyłać informacje o zdarzeniach za pomocą mechanizmu SMS - niezależnie od wymiany danych w protokole. W konfiguracji urządzenia są powołane dwie listy numerów. Do numerów z listy alarmowej są automatycznie rozsyłane wybrane zdarzenia. Użytkownicy z listy uprawnionych mogą wysyłać do sterownika SMS z poleceniem, na które sterownik odpowiada zwrotnym SMS-em. Zestaw poleceń jest ustalany w konfiguracji sterownika. Oprogramowanie konfiguracyjno-diagnostyczne Z zabezpieczeniem jest dostarczany program BEL_Navi pracujący w środowisku Windows. Program umożliwia kompletną obsługę urządzenia, m.in. modyfikację parametrów, przypisanie sygnałów do zacisków, edycję logiki i powiązanie jej z innymi modułami programowymi, edycję schematu semigraficznego, blokowanie i odblokowywanie poszczególnych modułów. Dodatkowo program pełni funkcje diagnostyczne pozwala na odczyt pomiarów, stanu łączników, automatyk, informacji o stanie modułów, stanie wejść i wyjść. Program umożliwia także odczyt rejestracji zakłóceń i - 3 -
5 trendów, plików analizatora jakości energii oraz dzienników zdarzeń. Program może łączyć się z urządzeniem poprzez kanał diagnostyczny, kanał inżynierski lub poprzez sieć LAN (usługa Telnet). Uwaga! Funkcjonalność konkretnego urządzenia wynika z funkcji wybranych z karty dla zamawiającego. Podstawowe parametry techniczne Urządzenie zostało zaprojektowane i wykonane zgodnie z wymaganiami dyrektywy 2006/95/WE (LVD) oraz dyrektywy 2004/108/WE (EMC) Warunki pracy Temperatura pracy / przechowywania ( ) C; / ( ) C Wilgotność względna do 90% Zasilanie Napięcie zasilania U N wariant 1 =( )V Napięcie zasilania U N wariant 2 =(24 48)V Pobór mocy z zasilania <20W Obwody wejść/wyjść dwustanowych Wejścia dwustanowe Napięcie wejściowe Wykonania standardowe: =24V, =48V, =110V, =220V Rozdzielczość czasowa do 1 ms Wyjścia przekaźnikowe Znamionowy prąd 8 A/230V~ Zdolność łączeniowa 2000VA (obciążenie rezystancyjne) Czas impulsu w trybie sterowań impulsowych 0,1...10s Dokładność czasu impulsu 10 ms Obwody wejść prądowych Prądy fazowe Prąd znamionowy 1A lub 5A Zakres pomiarowy 20I n Wytrzymałość termiczna długotrwała 2,2I n Wytrzymałość termiczna jednosekundowa 100I n Wytrzymałość termiczna dynamiczna 250I n Prądy I 0 Prąd znamionowy 1A lub 5A Zakres pomiarowy I 0max tor pierwszy: 5A lub 25A; tor drugi: 5A lub 15A Wytrzymałość termiczna długotrwała 2,2I n Podstawowe moduły zabezpieczeniowe: Zabezpieczenie nadprądowe na prądach Liczba stopni 4 fazowych Zakres nastaw prądu 0,1...20I n Zakres nastaw czasu 0, ,00 s Zabezpieczenie nadprądowe zależne Charakterystyka Zgodna z PN-EN Zabezpieczenie nadprądowe Liczba stopni 2 ziemnozwarciowe Zakres nastaw prądu zależny od I 0max - zakresu pomiarowego wejścia I 0 : od 0,1I 0n do I 0max = 1, 3 lub 5I 0n Zakres nastaw czasu 0,05s 10,00 s Zabezpieczenie ziemnozwarciowe Kąt środkowy co 1 kierunkowe Nastawa prądowa (0, I 0max )I 0n Nastawa napięciowe 1,2...50V Czas 0, s Zabezpieczenie ziemnozwarciowe Zakres nastaw admitancji 0,1-500 ms admitancyjne Nastawa napięciowa 1,2...50V Czas 0, ,00 s Zabezpieczenie ziemnozwarciowe Zakres nastaw 0,1-500 ms konduktancyjne Nastawa napięciowa 1,2...50V Czas 0, ,00 s Zabezpieczenie ziemnozwarciowe Zakres nastaw susceptancji 0,1-500 ms susceptancyjne Nastawa napięciowa 1,2...50V Czas 0, ,00 s Automatyka SPZ Ilość załączeń Do 3 Pobudzanie/blokowanie automatyki Zabezpieczeniem I>T lub dowolnym ziemnozwarciowym Wyłączanie zwłoczne/bezzwłoczne Możliwość wyłączania bezzwłocznego w każdym cyklu Zabezpieczenie podczęstotliwościowe Liczba stopni konfigurowalna, do 8 Zakres częstotliwości Hz Czas 0,01 10,00 s Zabezpieczenie nadczęstotliwościowe Zakres częstotliwości 49,9-55,0 Hz Czas 0,01-10,0 s Zabezpieczenie od tempa zmian Tryby pracy df/dt praca bez progowej częstotliwości rozruchowej częstotliwości Tryby pracy f+df/dt praca z progową częstotliwością rozruchową Tryby pracy f+ Δf/Δt średnie tempo zmian z progową częstotliwością rozruchową Kierunek zmian Nastawialny: spadek lub wzrost częstotliwości Wartość rozruchowa tempa zmian 0,2-10 Hz/s Czas zadziałania 0,1-10,0 s Częstotliwość rozruchowa 45,0-50,0 Hz Zabezpieczenia od tempa zmiana Tryby pracy du/dt praca bez progu napięciowego napięcia Tryby pracy u+du/dt praca z rozruchowym progiem napięciowym Tryby pracy u+ Δu/Δt średnie tempo zmian z rozruchowym progiem napięciowym - 4 -
6 Kierunek zmian Nastawialny: spadek lub wzrost napięcia Wartość rozruchowa tempa zmian 0,025 - I U N /s Czas zadziałania 0,1-10,0 s Zabezpieczenie od wartości kosinusa φ Wartość rozruchowa 0,1-1,0 Czas zadziałania 0,1-10,0 s Zabezpieczenie od asymetrii napięcia Wartość rozruchowa 0,6-90,0 % (stosunek składowej przeciwnej do zgodnej U 2 /U 1 ) Czas zadziałania 0,01-600,0 s Zabezpieczenie od asymetrii obciążenia Wartość rozruchowa 0,6-90,0 % (stosunek składowej przeciwnej do zgodnej U 2 /U 1 ) Czas zadziałania 0,01-600,0 s Zabezpieczenie od kierunku mocy czynnej Minimalny prąd rozruchowy Minimalne napięcie rozruchowe Czas zadziałania Kierunek działania od 0,01 I n od 0,05 U n 0,01-10,0 s Przód / Tył Moduły łącznościowe: RS485/RS422 Maksymalna długość łącza 1200m (zależna od prędkości) Prędkość transmisji do bit/s POF Typ złącza Versatile Link firmy Avago Technologies Maksymalna długość łącza 100m / plastikowy Prędkość transmisji do bit/s LAN Standard 1 100Base-TX, skrętka UTP Standard 2 światłowody plastikowe, złącze SC-RJ, 100Mb/s Standard 3 100Base-FX, światłowody szklane Standard 4 Podwójny interfejs fizyczny 100Base-FX, światłowody szklane złącza LC CAN Prędkość transmisji do 1Mb/s RS232 Typ złącza RJ-45 (zgodne z EIA-561) Prędkość transmisji do bit/s GFO Typ złącza ST Prędkość transmisji do bit/s BEL Typ łącza Różnicowe z izolacją transformatorową Prędkość transmisji 9600 bit/s Kanał radiowy zgodny ze standardem Bluetooth Wymiary wersja zatablicowa Układ złączy Złącze płyty PS (zasilanie + sterowanie wyłącznikiem) Złącze pomiaru napięć Złącza modułów BIN lub BIN2 Złącza prądowe - 5 -

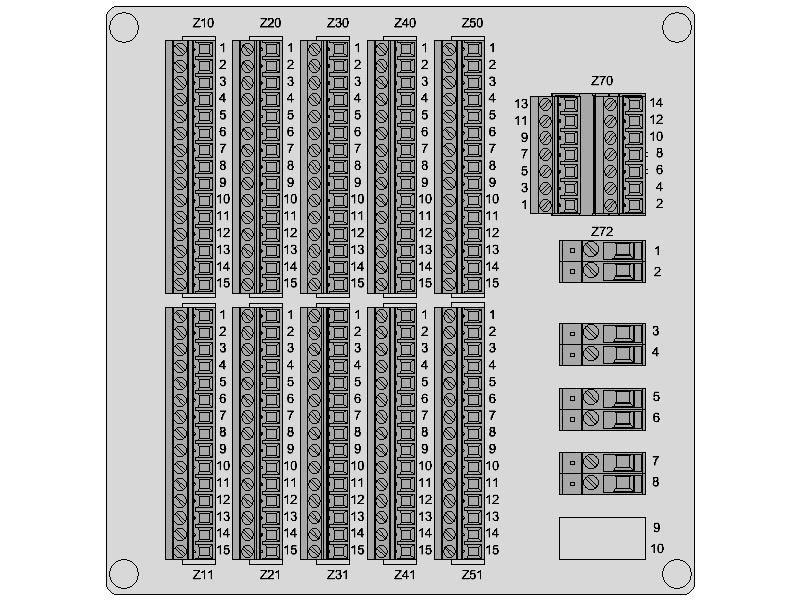

7 Przykładowy schemat przyłączeniowy EKT/ASzP/1,7-6 -
8 Karta zamawiającego zabezpieczenie Ex-BEL_Z 1. Zasilanie - napięcie pomocnicze V ~ / V Z V Z2 2. Montaż natablicowy O1 zatablicowy O2 3. Obwody pomiarowe (wybór jednego z dwóch wariantów pakietów pomiarowych) Pakiet pomiarowy z jednozakresowymi torami prądowymi (In albo 1A, albo 5A) bez możliwości kontroli synchronizmu: Prądy fazowe (można wybrać tylko jedną opcję) prąd znamionowy 1 A (zakres pomiaru 20 x 1A = 20 A) I nom = 1 A PI1 prąd znamionowy 5 A (zakres pomiaru 20 x 5A = 100 A) I nom = 5 A PI5 Prąd I 0 (można wybrać tylko jedną opcję) prąd znamionowy 1 A (zakres pomiaru 5 x 1A = 5 A) I 0nom = 1 A PN1 prąd znamionowy 5 A (zakres pomiaru 5 x 5A = 25 A) I 0nom = 5 A PN2 Prąd I 0 - drugi prąd I 0 lub prąd niezrównoważenia baterii kondensatorów I g (można wybrać tylko jedną opcję) prąd znamionowy 1 A (zakres pomiaru 5 x 1A = 5 A) I 0nom = 1 A PD1 prąd znamionowy 5 A (zakres pomiaru 3 x 5A = 15 A) I 0nom = 5 A PD2 Uniwersalny pakiet z dwuzakresowymi torami prądowymi 1 A i 5 A oraz możliwością kontroli synchronizmu: Prądy fazowe (zakresy pomiarowe 20 x 1A = 20 A, 20 x 5A = 100 A) I nom = 1 A / 5 A Prąd I 0 (zakresy pomiarowe 5 x 1A = 5 A, 5 x 5A = 25 A) I 0nom = 1 A / 5 A PE2 1 Prąd I 0 /I g (zakresy pomiarowe 5 x 1A = 5 A, 3 x 5A = 15 A) I 0nom = 1 A / 5 A Załączanie z kontrolą synchronizmu (tylko dla pakietu PE2) jest SC1 1 Napięcia fazowe; zakres pomiaru 100 V Napięcie U 0; zakres pomiaru 100 V standard standard Napięcie U 4; zakres pomiaru 120 V standard PS1 4. Napięcie wejść dwustanowych (można wybrać tylko jedną opcję) 110 V- U SYG = 110 V- B1 220 V- U SYG = 220 V- B2 24 V- U SYG = 24 V- B3 inne: - wymaga uzgodnienia z producentem U SYG = V- BX 5. Kontrola ciągłości obwodu wyłączającego Brak kontroli ciągłości obwodu wyłączającego - KW0 Kontrola podwójna (zaciski Z10-1/2 i Z10-3/4) napięcie sterujące 220V- U STER = 220 V- KW1 Kontrola pojedyncza (zaciski Z10-1/2) napięcie sterujące 220V- U STER = 220 V- KW2 Kontrola podwójna (zaciski Z10-1/2 i Z10-3/4) napięcie sterujące 110V- U STER = 110 V- KW3 Kontrola pojedyncza (zaciski Z10-1/2) napięcie sterujące 110V- U STER = 110 V- KW4 Kontrola podwójna (zaciski Z10-1/2 i Z10-3/4) napięcie sterujące 24V- U STER = 24 V- KW5 Kontrola pojedyncza (zaciski Z10-1/2) napięcie sterujące 24V- U STER = 24 V- KW6 6. Kontrola ciągłości obwodu załączającego Brak kontroli ciągłości obwodu załączającego - KZ0 Kontrola na zaciskach Z10-5/6 napięcie sterujące 220V- U STER = 220 V- KZ1 Kontrola na zaciskach Z10-5/6 napięcie sterujące 110V- U STER = 110 V- KZ2 Kontrola na zaciskach Z10-5/6 napięcie sterujące 24V- U STER = 24 V- KZ3 1 Proszę skontaktować się z producentem w sprawie dostępności tej opcji. Plik: karta zamawiajacego zabezpieczenie Ex-BEL_Z v1,6.docx/wersja dokumentu: 1.6 Strona 1 z 6
9 7. Łączność Gniazdo A Typ interfejsu (można wybrać tylko jeden interfejs) Kod Protokół Kod brak TA GPRS (DNP3) (wymaga zewnętrznego modemu) CD RS232 złącze RJ-45 (8P8C) TA1 TETRA (DNP3) (wymaga zewnętrznego modemu) CC MAP27 (DNP3) (trunking) CA RS422 złącze śrubowe 4-stykowe TA2 RS485 złącze śrubowe 4-stykowe TA3 DNP3.0 C2 POF światłowód plastikowy złącza Versatile Link GFO światłowód szklany wielomodowy złącza ST gwiazda TA4 IEC C1 pierścień TAL MODBUS RTU C4 gwiazda TA5 pierścień TAM CAN złącze śrubowe 3-stykowe TA6 CAN-EKT C5 CAN podwójne złącza TRIAD TAJ PPM2 C9 LAN 100BASE-TX skrętka złącze RJ-45 (8P8C) TA7 LAN 100BASE-FX światłowód szklany wielomodowy złącza SC LAN 100BASE-FX światłowód szklany wielomodowy złącza ST LAN 2 x 100BASE-FX 1 interfejs logiczny, 2 fizyczne; światłowód szklany wielomodowy złącza LC LAN 2 x 100BASE-FX 1 interfejs logiczny, 2 fizyczne; światłowód szklany jednomodowy złącza LC TA8 IEC CB TAA IEC C3 TAB 2 DNP3.0 over IP CE TAC 2 Kanał inżynierski POF światłowód plastikowy złącza Versatile Link Kanał inżynierski GFO światłowód szklany wielomodowy złącza ST TAD 3 TAE 3 Kanał inżynierski - - Kanał inżynierski RS422 złącze śrubowe TAF 3 2 Proszę skontaktować się z producentem w sprawie dostępności tej opcji. 3 Kanał inżynierski może być zainstalowany tylko w jednym gnieździe - A lub B. Plik: karta zamawiajacego zabezpieczenie Ex-BEL_Z v1,6.docx/wersja dokumentu: 1.6 Strona 2 z 6
10 8. Łączność gniazdo B Typ interfejsu (można wybrać tylko jeden interfejs) Kod Protokół Kod brak TB GPRS (DNP3) (wymaga zewnętrznego modemu) CD RS232 złącze RJ-45 (8P8C) TB1 TETRA (DNP3) (wymaga zewnętrznego modemu) CC MAP27 (DNP3) (trunking) CA RS422 złącze śrubowe 4-stykowe TB2 RS485 złącze śrubowe 4-stykowe TB3 DNP3.0 C2 POF światłowód plastikowy złącza Versatile Link GFO światłowód szklany wielomodowy złącza ST gwiazda TB4 IEC C1 pierścień TBL MODBUS RTU C4 gwiazda TB5 pierścień TBM CAN złącze śrubowe 3-stykowe TB6 CAN-EKT C5 CAN podwójne złącza TRIAD TBJ PPM2 C9 LAN 100BASE-TX skrętka złącze RJ-45 (8P8C) TB7 5 IEC CB LAN 100BASE-FX światłowód szklany wielomodowy złącza SC LAN 100BASE-FX światłowód szklany wielomodowy złącza ST TB8 5 IEC C3 TBA 5 DNP3.0 over IP CE Tylko kanał inżynierski CF Kanał inżynierski POF światłowód plastikowy złącza Versatile Link Kanał inżynierski GFO światłowód szklany wielomodowy złącza ST TBD 4 TBE 4 Kanał inżynierski - - Kanał inżynierski RS422 złącze śrubowe TBF 4 Interfejs BEL TA9 Protokół BEL C6 TTL 2 kanały szeregowe, poziom 0-5V z CTS/RTS (wymagają zewnętrznych konwerterów) TTL 4 kanały szeregowe, poziom 0-5V bez CTS/RTS (wymagają zewnętrznych konwerterów) TBG 5 TBJ 5 Uzgodniony z producentem 4 Kanał inżynierski może być zainstalowany tylko w jednym gnieździe - A lub B. 5 Proszę skontaktować się z producentem w sprawie dostępności tej opcji Plik: karta zamawiajacego zabezpieczenie Ex-BEL_Z v1,6.docx/wersja dokumentu: 1.6 Strona 3 z 6
11 9. Łączność kanał diagnostyczny RS232 standard DG0 USB DG Rejestrator zakłóceń 11. Rejestrator przebiegów wolnozmiennych (trendów) 12. Analiza jakości energii 13. Konfiguracja płytek wejść/wyjść pozycja w kasecie Pozycja 1 - pakiet zasilacza i I/O (6 sterowań - w tym podwójne sterowanie otwórz wyłącznik i pojedyncze zamknij wyłącznik z opcjonalną kontrolą ciągłości obwodu, 8 wejść) standard R1 jest S1 jest Q1 standard Pozycja 2 pakiety: BI1, BI2, BI3 P2 * Pozycja 3 pakiety: BI1, BI2, BI3 P3 * Pozycja 4 pakiety: BI1, BI2, BI3 P4 * Pozycja 5 pakiety: BI1, BI2, BI3, BI4 z wejściami do czujników błysku łuku P5 * Pozycja 7 pakiet pomiarowy standard * - należy wpisać BI1, BI2, BI3 lub BI4 Dostępne pakiety I/O: BI1 standardowy pakiet I/O: - 7 sterowań - 11 wejść dwustanowych, BI2 pakiet wejść dwustanowych: - bez sterowań, - 26 wejść dwustanowych; BI3 pakiet sterowań: - 15 sterowań, - bez wejść dwustanowych; BI4 pakiet z wejściami do czujników błysku łuku - tylko na pozycji 5: - 4 sterowania (w tym jedno opto-mos), - 11 wejść dwustanowych; - 4 wejścia do czujników błysku. Uwaga: Urządzenie jest wyposażone w standardową konfigurację obejmującą typową funkcjonalność. Konfiguracja ta jest wliczona w cenę urządzenia. Użytkownik otrzymuje darmową aplikację do modyfikacji konfiguracji. Przed przeprowadzeniem modyfikacji pliku konfiguracyjnego zaleca odbycie odpowiedniego szkolenia w firmie Elkomtech. Firma Elkomtech może odpłatnie dokonać modyfikacji plików konfiguracyjnych według specyfikacji użytkownika. Plik: karta zamawiajacego zabezpieczenie Ex-BEL_Z v1,6.docx/wersja dokumentu: 1.6 Strona 4 z 6
12 Przykłady zamówienia Przykład 1 Ex-BEL_Z Z1 - O2 - PI5 - PN1 - PD1- B2 - KW1 - KZ0 - TA3 - C2 - TBD - DG0 - P2BI1 - P3BI1 Zasilanie V ~ / V Montaż zatablicowy Prądy fazowe In=5A Prądy I 0 In=1A Prądy I 0 In=1A Napięcie sygnalizacji 220V- KCOW x 2; napięcie sterownicze 220V- Brak kontroli obwodu załączającego Łączność: gniazdo A RS485 Protokół DNP3.0 Łączność gniazdo B kanał inżynierski światłowód plastikowy Kanał diagnostyczny RS232 Na pozycji 2 pakiet BI1 7 sterowań / 11 wejść Na pozycji 3 pakiet BI1 7 sterowań / 11 wejść Brak rejestratora trendów, brak analizy jakości energii, brak kontroli synchronizmu (tylko z opcją PE2) Opcje w standardzie - nie wymagające wyspecyfikowania: - pomiar napięć fazowych zakres 100V; - pomiar napięcia U 0 zakres 100V; - pomiar napięcia U4 zakres 120V; - rejestrator zakłóceń; - wejścia-wyjścia pakietu zasilacza: podwójne sterowanie wyłącz wyłącznik; sterowanie załącz wyłącznik; 4 sterowania ogólnego przeznaczenia; 8 wejść dwustanowych. Plik: karta zamawiajacego zabezpieczenie Ex-BEL_Z v1,6.docx/wersja dokumentu: 1.6 Strona 5 z 6
13 Przykład 2 Ex-BEL_Z Z1 - O1 - PE2 - SC1 - B2 - KW2 - KZ0 - TBM - C2 - TBD - DG0 - P2BI1 - P3BI1 - P5BI4 Zasilanie V ~ / V Montaż natablicowy Uniwersalny pakiet pomiarowy 1 A / 5 A Kontrola synchronizmu Napięcie sygnalizacji 220V- KCOW x 1; napięcie sterownicze 220V- Brak kontroli obwodu załączającego Łączność: gniazdo A światłowód szklany złącza ST; pierścień Protokół DNP3.0 Łączność gniazdo B kanał inżynierski światłowód plastikowy Kanał diagnostyczny RS232 Na pozycji 2 pakiet BI1 7 sterowań / 11 wejść Na pozycji 3 pakiet BI1 7 sterowań / 11 wejść Na pozycji 5 pakiet BI4 4 sterowania / 11 wejść / 4 wejścia do czujników błysku łuku Brak rejestratora trendów, brak analizy jakości energii Opcje w standardzie - nie wymagające wyspecyfikowania: - pomiar napięć fazowych zakres 100V; - pomiar napięcia U 0 zakres 100V; - pomiar napięcia U4 zakres 120V; - rejestrator zakłóceń; - wejścia-wyjścia pakietu zasilacza: podwójne sterowanie wyłącz wyłącznik; sterowanie załącz wyłącznik; 4 sterowania ogólnego przeznaczenia; 8 wejść dwustanowych. Plik: karta zamawiajacego zabezpieczenie Ex-BEL_Z v1,6.docx/wersja dokumentu: 1.6 Strona 6 z 6
