1 Karta zamawiającego zabezpieczenie Ex-BEL_Z 1. Zasilanie - napięcie pomocnicze 230 V ~ / V = Z V = Z2 2. Montaż natablicowy O1 zatablicowy O2 3. Obwody pomiarowe (wybór jednego z dwóch wariantów pakietów pomiarowych) Pakiet pomiarowy z jednozakresowymi torami prądowymi (In albo 1A, albo 5A) bez możliwości kontroli synchronizmu: Prądy fazowe (można wybrać tylko jedną opcję) prąd znamionowy 1 A (zakres pomiaru 20 x 1A = 20 A) I nom = 1 A PI1 prąd znamionowy 5 A (zakres pomiaru 20 x 5A = 100 A) I nom = 5 A PI5 Prąd I 0 (można wybrać tylko jedną opcję) prąd znamionowy 1 A (zakres pomiaru 5 x 1A = 5 A) I 0nom = 1 A PN1 prąd znamionowy 5 A (zakres pomiaru 5 x 5A = 25 A) I 0nom = 5 A PN2 Prąd I 0 - drugi prąd I 0 lub prąd niezrównoważenia baterii kondensatorów I g (można wybrać tylko jedną opcję) prąd znamionowy 1 A (zakres pomiaru 5 x 1A = 5 A) I 0nom = 1 A PD1 prąd znamionowy 5 A (zakres pomiaru 3 x 5A = 15 A) I 0nom = 5 A PD2 Uniwersalny pakiet z dwuzakresowymi torami prądowymi 1 A i 5 A oraz możliwością kontroli synchronizmu: Prądy fazowe (zakresy pomiarowe 20 x 1A = 20 A, 20 x 5A = 100 A) I nom = 1 A / 5 A Prąd I 0 (zakresy pomiarowe 5 x 1A = 5 A, 5 x 5A = 25 A) I 0nom = 1 A / 5 A PE2 1 Prąd I 0 /I g (zakresy pomiarowe 5 x 1A = 5 A, 3 x 5A = 15 A) I 0nom = 1 A / 5 A Załączanie z kontrolą synchronizmu (tylko dla pakietu PE2) jest SC1 1 Napięcia fazowe; zakres pomiaru 100 V Napięcie U 0; zakres pomiaru 100 V Napięcie U 4; zakres pomiaru 120 V PS1 4. Napięcie wejść dwustanowych (można wybrać tylko jedną opcję) 110 V- U SYG = 110 V- B1 220 V- U SYG = 220 V- B2 24 V- U SYG = 24 V- B3 inne: - wymaga uzgodnienia z producentem U SYG =V- BX 5. Kontrola ciągłości obwodu wyłączającego Brak kontroli ciągłości obwodu wyłączającego - KW0 Kontrola podwójna (zaciski Z10-1/2 i Z10-3/4) napięcie sterujące 220V- U STER = 220 V- KW1 Kontrola pojedyncza (zaciski Z10-1/2) napięcie sterujące 220V- U STER = 220 V- KW2 Kontrola podwójna (zaciski Z10-1/2 i Z10-3/4) napięcie sterujące 110V- U STER = 110 V- KW3 Kontrola pojedyncza (zaciski Z10-1/2) napięcie sterujące 110V- U STER = 110 V- KW4 Kontrola podwójna (zaciski Z10-1/2 i Z10-3/4) napięcie sterujące 24V- U STER = 24 V- KW5 Kontrola pojedyncza (zaciski Z10-1/2) napięcie sterujące 24V- U STER = 24 V- KW6 6. Kontrola ciągłości obwodu załączającego Brak kontroli ciągłości obwodu załączającego - KZ0 Kontrola na zaciskach Z10-5/6 napięcie sterujące 220V- U STER = 220 V- KZ1 Kontrola na zaciskach Z10-5/6 napięcie sterujące 110V- U STER = 110 V- KZ2 Kontrola na zaciskach Z10-5/6 napięcie sterujące 24V- U STER = 24 V- KZ3 1 Proszę skontaktować się z producentem w sprawie dostępności tej opcji. Plik: karta zamawiajacego zabezpieczenie Ex-BEL_Z v1,7.docx/wersja dokumentu: 1.7 Strona 1 z 7

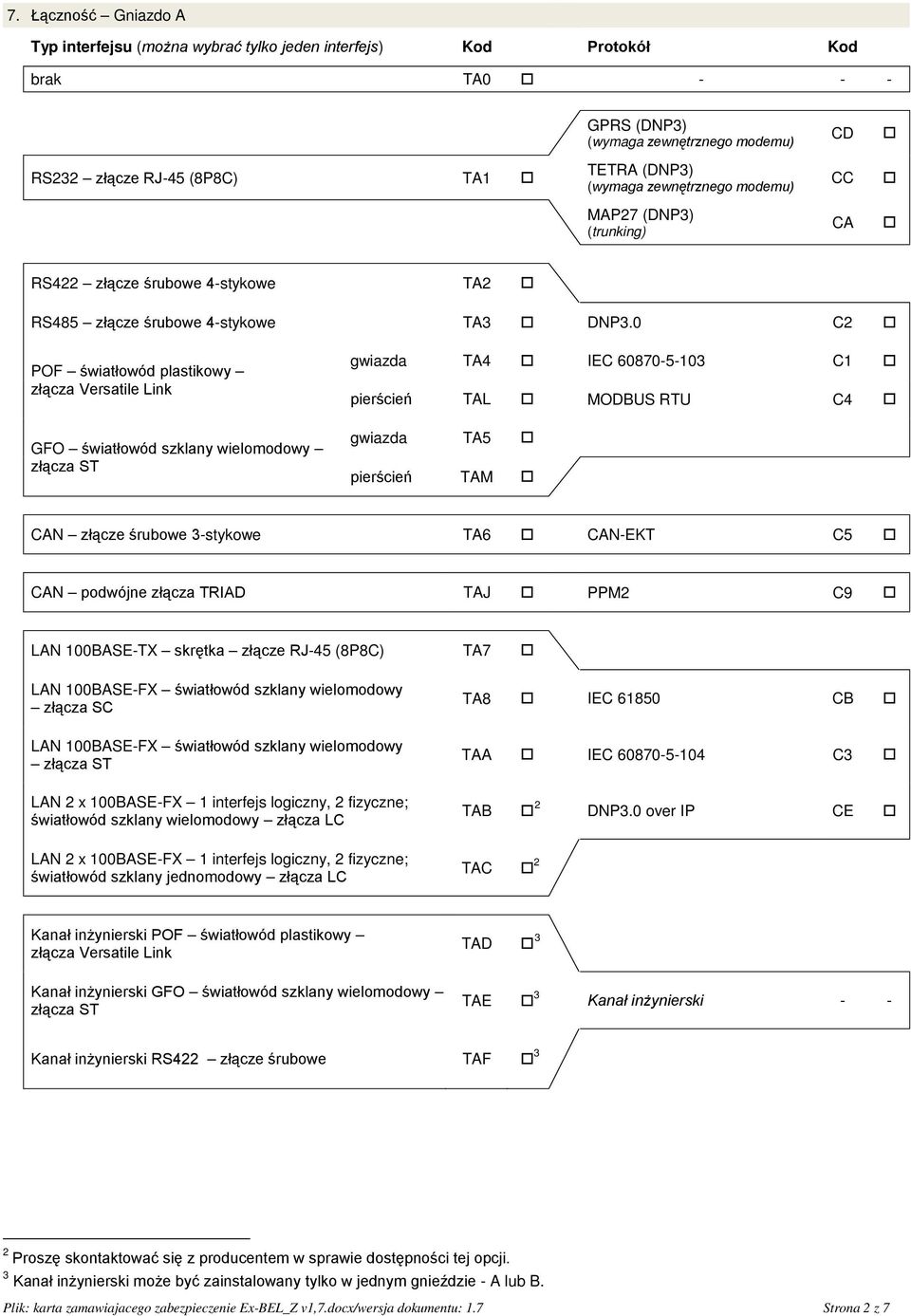

2 7. Łączność Gniazdo A Typ interfejsu (można wybrać tylko jeden interfejs) Kod Protokół Kod brak TA GPRS (DNP3) CD RS232 złącze RJ-45 (8P8C) TA1 CC CA RS422 złącze śrubowe 4-stykowe TA2 RS485 złącze śrubowe 4-stykowe TA3 DNP3.0 C2 POF światłowód plastikowy złącza Versatile Link GFO światłowód szklany wielomodowy gwiazda TA4 IEC C1 pierścień TAL MODBUS RTU C4 gwiazda TA5 pierścień TAM CAN złącze śrubowe 3-stykowe TA6 CAN-EKT C5 CAN podwójne złącza TRIAD TAJ PPM2 C9 LAN 100BASE-TX skrętka złącze RJ-45 (8P8C) TA7 złącza SC LAN 2 x 100BASE-FX 1 interfejs logiczny, 2 fizyczne; światłowód szklany wielomodowy złącza LC LAN 2 x 100BASE-FX 1 interfejs logiczny, 2 fizyczne; światłowód szklany jednomodowy złącza LC TA8 IEC CB TAA IEC C3 TAB 2 DNP3.0 over IP CE TAC 2 Kanał inżynierski POF światłowód plastikowy złącza Versatile Link Kanał inżynierski GFO światłowód szklany wielomodowy TAD 3 TAE 3 Kanał inżynierski - - Kanał inżynierski RS422 złącze śrubowe TAF 3 2 Proszę skontaktować się z producentem w sprawie dostępności tej opcji. 3 Kanał inżynierski może być zainstalowany tylko w jednym gnieździe - A lub B. Plik: karta zamawiajacego zabezpieczenie Ex-BEL_Z v1,7.docx/wersja dokumentu: 1.7 Strona 2 z 7

3 8. Łączność gniazdo B Typ interfejsu (można wybrać tylko jeden interfejs) Kod Protokół Kod brak TB GPRS (DNP3) CD RS232 złącze RJ-45 (8P8C) TB1 CC CA RS422 złącze śrubowe 4-stykowe TB2 RS485 złącze śrubowe 4-stykowe TB3 DNP3.0 C2 POF światłowód plastikowy złącza Versatile Link GFO światłowód szklany wielomodowy gwiazda TB4 IEC C1 pierścień TBL MODBUS RTU C4 gwiazda TB5 pierścień TBM CAN złącze śrubowe 3-stykowe TB6 CAN-EKT C5 CAN podwójne złącza TRIAD TBJ PPM2 C9 LAN 100BASE-TX skrętka złącze RJ-45 (8P8C) TB7 5 IEC CB złącza SC TB8 5 IEC C3 TBA 5 DNP3.0 over IP CE Tylko kanał inżynierski CF Kanał inżynierski POF światłowód plastikowy złącza Versatile Link Kanał inżynierski GFO światłowód szklany wielomodowy TBD 4 TBE 4 Kanał inżynierski - - Kanał inżynierski RS422 złącze śrubowe TBF 4 Interfejs BEL TA9 Protokół BEL C6 TTL 2 kanały szeregowe, poziom 0-5V z CTS/RTS (wymagają zewnętrznych konwerterów) TTL 4 kanały szeregowe, poziom 0-5V bez CTS/RTS (wymagają zewnętrznych konwerterów) TBG 5 TBJ 5 Uzgodniony z producentem Uwaga - kontynuacja na następnej stronie. 4 Kanał inżynierski może być zainstalowany tylko w jednym gnieździe - A lub B. 5 Proszę skontaktować się z producentem w sprawie dostępności tej opcji Plik: karta zamawiajacego zabezpieczenie Ex-BEL_Z v1,7.docx/wersja dokumentu: 1.7 Strona 3 z 7

4 8. Łączność gniazdo B - ciąg dalszy 6 GPRS (DNP3) Podwójny interfejs - RS232 i RS422 TBP CH RS232 złącze RJ-45 (8P8C) CJ CK DNP3.0 CL RS422 złącze śrubowe 4-stykowe IEC CM MODBUS RTU CN 6 GPRS (DNP3) Podwójny interfejs - RS232 i RS485 TBQ CH RS232 złącze RJ-45 (8P8C) CJ CK DNP3.0 CL RS485 złącze śrubowe 4-stykowe IEC CM MODBUS RTU CN 9. Łączność kanał diagnostyczny RS232 DG0 USB DG Rejestrator zakłóceń 11. Rejestrator przebiegów wolnozmiennych (trendów) 12. Analiza jakości energii 13. Konfiguracja płytek wejść/wyjść pozycja w kasecie Pozycja 1 - pakiet zasilacza i I/O (6 sterowań - w tym podwójne sterowanie otwórz wyłącznik i pojedyncze zamknij wyłącznik z opcjonalną kontrolą ciągłości obwodu, 8 wejść) R1 jest S1 jest Q1 Pozycja 2 pakiety: BI1, BI2, BI3 P2 * Pozycja 3 pakiety: BI1, BI2, BI3 P3 * Pozycja 4 pakiety: BI1, BI2, BI3 P4 * Pozycja 5 pakiety: BI1, BI2, BI3, BI4 z wejściami do czujników błysku łuku P5 * Pozycja 7 pakiet pomiarowy * - należy wpisać BI1, BI2, BI3 lub BI4 6 Proszę skontaktować się z producentem w sprawie dostępności tej opcji. Plik: karta zamawiajacego zabezpieczenie Ex-BEL_Z v1,7.docx/wersja dokumentu: 1.7 Strona 4 z 7

5 Dostępne pakiety I/O: BI1 owy pakiet I/O: - 7 sterowań - 11 wejść dwustanowych, BI2 pakiet wejść dwustanowych: - bez sterowań, - 26 wejść dwustanowych; BI3 pakiet sterowań: - 15 sterowań, - bez wejść dwustanowych; BI4 pakiet z wejściami do czujników błysku łuku - tylko na pozycji 5: - 4 sterowania (w tym jedno opto-mos), - 11 wejść dwustanowych; - 4 wejścia do czujników błysku. Uwaga: Urządzenie jest wyposażone w ową konfigurację obejmującą typową funkcjonalność. Konfiguracja ta jest wliczona w cenę urządzenia. Użytkownik otrzymuje darmową aplikację do modyfikacji konfiguracji. Przed przeprowadzeniem modyfikacji pliku konfiguracyjnego zaleca odbycie odpowiedniego szkolenia w firmie Elkomtech. Firma Elkomtech może odpłatnie dokonać modyfikacji plików konfiguracyjnych według specyfikacji użytkownika. Plik: karta zamawiajacego zabezpieczenie Ex-BEL_Z v1,7.docx/wersja dokumentu: 1.7 Strona 5 z 7

6 Przykłady zamówienia Przykład 1 Ex-BEL_Z Z1 - O2 - PI5 - PN1 - PD1- B2 - KW1 - KZ0 - TA3 - C2 - TBD - DG0 - P2BI1 - P3BI1 Zasilanie 230 V ~ / V Montaż zatablicowy Prądy fazowe In=5A Prądy I 0 In=1A Prądy I 0 In=1A Napięcie sygnalizacji 220V- KCOW x 2; napięcie sterownicze 220V- Brak kontroli obwodu załączającego Łączność: gniazdo A RS485 Protokół DNP3.0 Łączność gniazdo B kanał inżynierski światłowód plastikowy Kanał diagnostyczny RS232 Na pozycji 2 pakiet BI1 7 sterowań / 11 wejść Na pozycji 3 pakiet BI1 7 sterowań / 11 wejść Brak rejestratora trendów, brak analizy jakości energii, brak kontroli synchronizmu (tylko z opcją PE2) Opcje w zie - nie wymagające wyspecyfikowania: - pomiar napięć fazowych zakres 100V; - pomiar napięcia U 0 zakres 100V; - pomiar napięcia U4 zakres 120V; - rejestrator zakłóceń; - wejścia-wyjścia pakietu zasilacza: podwójne sterowanie wyłącz wyłącznik; sterowanie załącz wyłącznik; 4 sterowania ogólnego przeznaczenia; 8 wejść dwustanowych. Plik: karta zamawiajacego zabezpieczenie Ex-BEL_Z v1,7.docx/wersja dokumentu: 1.7 Strona 6 z 7

7 Przykład 2 Ex-BEL_Z Z1 - O1 - PE2 - SC1 - B2 - KW2 - KZ0 - TBM - C2 - TBD - DG0 - P2BI1 - P3BI1 - P5BI4 Zasilanie 230 V ~ / V Montaż natablicowy Uniwersalny pakiet pomiarowy 1 A / 5 A Kontrola synchronizmu Napięcie sygnalizacji 220V- KCOW x 1; napięcie sterownicze 220V- Brak kontroli obwodu załączającego Łączność: gniazdo A światłowód szklany złącza ST; pierścień Protokół DNP3.0 Łączność gniazdo B kanał inżynierski światłowód plastikowy Kanał diagnostyczny RS232 Na pozycji 2 pakiet BI1 7 sterowań / 11 wejść Na pozycji 3 pakiet BI1 7 sterowań / 11 wejść Na pozycji 5 pakiet BI4 4 sterowania / 11 wejść / 4 wejścia do czujników błysku łuku Brak rejestratora trendów, brak analizy jakości energii Opcje w zie - nie wymagające wyspecyfikowania: - pomiar napięć fazowych zakres 100V; - pomiar napięcia U 0 zakres 100V; - pomiar napięcia U4 zakres 120V; - rejestrator zakłóceń; - wejścia-wyjścia pakietu zasilacza: podwójne sterowanie wyłącz wyłącznik; sterowanie załącz wyłącznik; 4 sterowania ogólnego przeznaczenia; 8 wejść dwustanowych. Plik: karta zamawiajacego zabezpieczenie Ex-BEL_Z v1,7.docx/wersja dokumentu: 1.7 Strona 7 z 7
