1 U s ł u g i P r o j e k t o w e i I n w e s t y c y j n e Ł o m Ŝ a, u l. K s. A n n y 1 4 / 3 5 t e l / f a x P r o j e k t b u d o w l a n y Temat : Biologiczna oczyszczalnia ścieków sanitarnych Adres : m. Zuzela 51, gm Nur Inwestor : Specjalny Ośrodek Szkolno Wychowawczy Zuzela, gm. Nur Projektował branŝa sanitarna: mgr inŝ. Mariusz Myśliński upr. proj.w zakr.sieci i inst.sanit bez ograniczeń PDL/0041/PWOS/06 Opracował branŝa sanitarna : inŝ. Zbigniew Olczyk upr. proj.w zakr.sieci i inst. sanit. 178/80/WBPP Projektował branŝa elektryczna: inŝ.. Krystyna Kumkowska- Fronczek upr. proj.w zakr.sieci i inst.elektr. Nr ŁOM 30/90 ŁomŜa, sierpień 2011 r.

2 Zawartość opracowania I. Projekt Zagospodarowania Terenu 1. Część opisowa 1.1. Podstawa opracowania 1.2. Przedmiot inwestycji 1.3. Istniejący stan zagospodarowania terenu 1.4. Projektowane zagospodarowanie terenu 1.5. Informacja o wpisie do rejestru zabytków 1.6. Wpływ eksploatacji górniczej 1.7. Informacja o przewidywanych zagroŝeniach dla środowiska 1.8. Informacja dotycząca bezpieczeństwa i ochrony zdrowia - BIOZ Zakres robót Wykaz istniejących obiektów i sieci na terenie oczyszczalni Elementy zagospodarowania terenu mogące stwarzać zagroŝenie bezpieczeństwa i zdrowia ludzi Przewidywane zagroŝenie występujące podczas realizacji robót budowlanych Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom 1 II. Projekt budowlany 1. Opis techniczny 1.1. Przeznaczenie obiektu budowlanego 1.2. Rozwiązania techniczno-instalacyjne 1.3. Zasada postępowania przy rozruchu bądź awarii oczyszczalni ścieków 1.4. Usuwanie osadów z projektowanej oczyszczalni ścieków 1.5. Usuwanie skratek 1.6. Pobór prób odprowadzanych ścieków oczyszczonych 1.7. Pomiar ilości odprowadzanych ścieków 1.8. Odbiornik ścieków oczyszczonych 1.9. Tabliczki znamionowe na urządzeniach oczyszczalni 1.10.Ogrodzenie terenu oczyszczalni ścieków 1.11.Droga-plac manewrowy 1.12.Zagadnienia BHP 1.13.Instrukcja eksploatacji i konserwacji urządzeń oczyszczalni 2. Obliczenia 3. Wykonawcy i dystrybutorzy urządzeń 4. Zestawienie materiałów 5. Oświadczenie projektanta 6. Opinia geotechniczna opracowana. przez firmę OLCZAK GEOL w lipcu 2011 r 7. Ksero; opinia Nr OG z dnia Ksero; decyzja Zarządu Powiatu w Ostrowi Mazowieckiej Nr GN / Ksero uprawnień - decyzja o stwierdzeniu przygotow. zawodow. Nr PDL/0041/PWOS/ Ksero: zaświadczenie z Podlaskiej Izby InŜynierów Budownictwa Nr PDL/IS/0161/06 III. Część rysunkowa 1. Projekt zagospodarowania terenu w skali 1: Przekrój podłuŝny przez oczyszczalnię ścieków w skali 1:100:50 3. Przekrój podłuŝny przez przyłącza sanitarne w skali 1: Przepompownia ścieków surowych - P1 5. Przepompownia ścieków czystych - P2

3 2 I. Projekt Zagospodarowania Terenu 1. Część opisowa 1.1. Podstawa opracowania Podstawą opracowania dokumentacji jest: - zlecenie Inwestora: Specjalny Ośrodek Szkolno Wychowawczy w m. Zuzela 51, gm.nur - decyzja Zarządu Powiatu w Ostrowi Mazowieckiej w sprawie ustanowienia trwałego zarządu z dnia r. - opinia Nr OG z dnia wydana przez Wydział G.K.i G.N.- Starostwo Powiatowe w Ostrowi Mazowieckiej - katalog doboru przepompowni ścieków opracowany przez,, Metalchem S.A.- Warszawa - opinia geotechniczna opracowana w lipcu 2011 r. przez firmę OLCZAK GEOL - materiały dotyczące doboru urządzeń na oczyszczalni ścieków opracowane przez,,hydrobud Sp. z o.o. w ŁomŜy - lewostronny wtórnik w skali 1:500 - wizja lokalna w terenie - obowiązujące normy i przepisy z branŝy sanitarnej - Ustawa z dnia r. - Prawo wodne. Dz. U. Nr 115, poz.1229, art. 39, 41, 42, art.122,127,131,132 dotyczy warunków jakie naleŝy spełnić przy odprowadzaniu ścieków i wymogu uzyskania pozwolenia wodno - prawnego - Obwieszczenie Marszałka Sejmu R.P. Dz.U. Nr 239 z dnia r w sprawie ogłoszenia jednolitego tekstu ustawy z dnia 18.VII.2001r. - Prawo wodne Dz.U. Nr 115. poz Rozporządzenie Ministra Środowiska z dnia r.-dz.u.nr137, poz. 984, 1 pkt.1 i 3, 2 pkt. 2, 11 ust.1 pkt.1 i 2a w sprawie warunków, jakie naleŝy spełnić przy wprowadzaniu ścieków do wód lub do ziemi oraz w sprawie substancji szczególnie szkodliwych dla środowiska wodnego - Złącznik Nr 1 do rozporządzenia Ministra Środowiska z dnia r.( poz. 984 ) - Ustawa z dnia r. Dz.U. Nr 32 poz.159, art.128 i 132 o zmianie ustawy - Prawo wodne oraz niektórych innych ustaw 1.2. Przedmiot inwestycji Przedmiotem inwestycji jest budowa biologicznej oczyszczalni ścieków i kanalizacji sanitarnej dla Specjalnego Ośrodka Szkolno-Wychowawczego w m. Zuzela 51, gm. Nur, woj. mazowieckie Istniejący stan zagospodarowania terenu Na terenie przyszłej budowy oczyszczalni ścieków znajduje się budynek szkoły, budynek socjalno-wychowawczy, wygrodzone boisko sportowe do piłki noŝnej z trawy naturalnej, wygrodzone boisko sportowe wielofunkcyjne ze sztucznej trawy, betonowy, nieszczelny osadnik gnilny, nieszczelna kanalizacja sanitarna, sieć wodociągowa (zasilana z wodociągu wiejskiego zaopatrywanego z ujęcia i stacji wodociągowej zlokalizowanej w miejscowości Zuzela) oraz sieć elektryczna i telefoniczna. Teren Specjalnego Ośrodka Szkolno Wychowawczego posiada ogrodzenie z siatki stalowej na słupkach zamontowanych w betonowym cokole. W promieniu min. R=30m od projektowanej oczyszczalni nie znajdują się Ŝadne ujęcia wodne mogące słuŝyć do poboru wody na cele bytowo-gospodarcze Projektowane zagospodarowanie terenu W ramach budowy biologicznej oczyszczalni ścieków przewidziano, zasypanie istniejącego osadnika gnilnego oraz montaŝ urządzeń słuŝących do oczyszczania ścieków sanitarnych i wykonanie nowej kanalizacji sanitarnej (z rur PCV) z odprowadzeniem oczyszczonych ścieków do gruntu za pomocą drenaŝu rozsączającego, ułoŝonego w nasypie ziemnym. DrenaŜ z rur

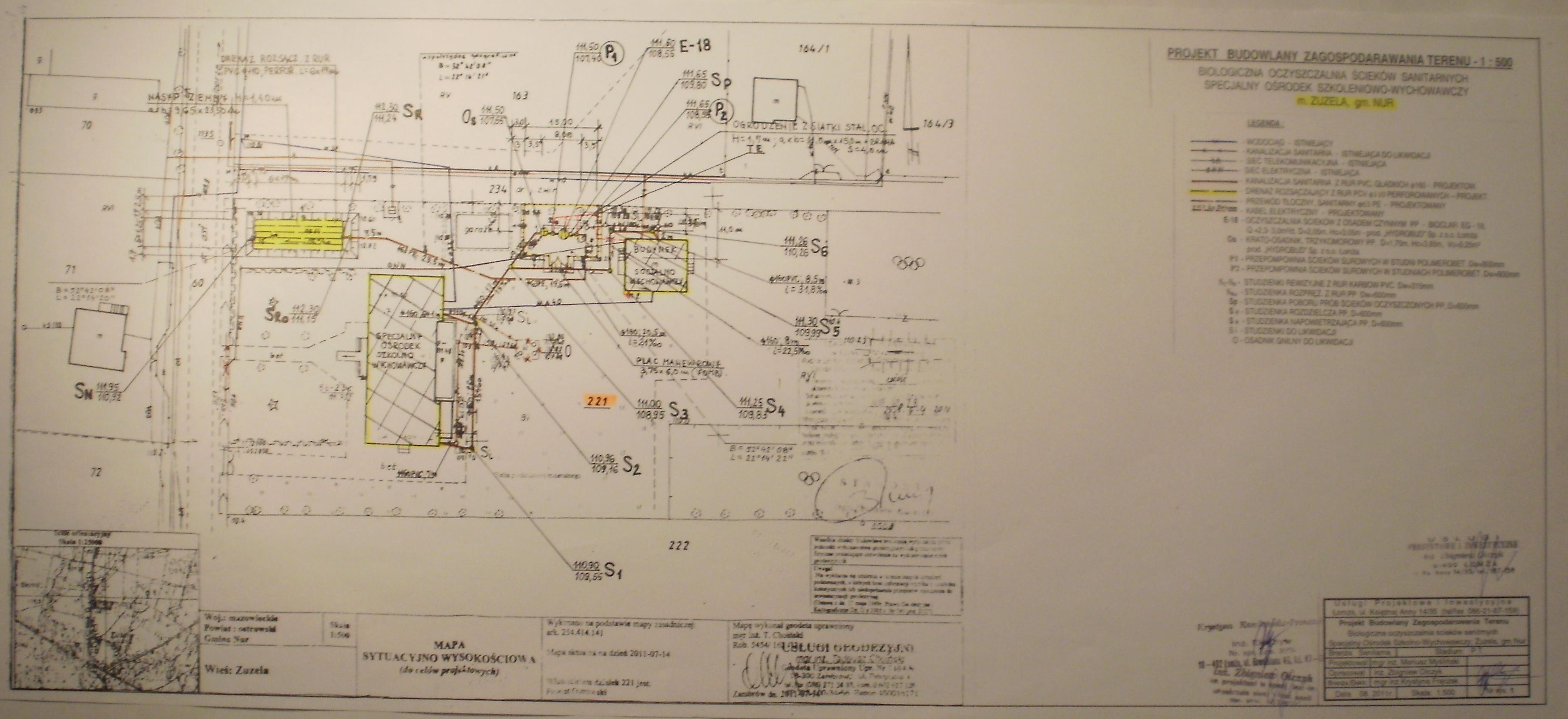

4 3 perforowanych PVC wykonany będzie na terenie ośrodka w odległości około 10m od budynku szkoły. Teren oczyszczalni ścieków będzie wygrodzony siatką stalową oc. umieszczoną na cokole betonowym. W ogrodzeniu przewidziano bramę wjazdową, dwuskrzydłową o szerokości S=4,0m. Do zasilenia przepompowni ścieków i dmuchawy powietrza zostanie ułoŝony podziemny kabel elektryczny. Zasilenie w energię elektryczną zostanie wykonane poprzez podłączenie się do istniejącej tablicy elektrycznej znajdującej się w budynku socjalno-wychowawczym Informacja o wpisie do rejestru zabytków Teren na którym projektowane są obiekty budowlane tj. krato-osadnik pionowy, przepompownie ścieków, oczyszczalnia Bioclar EG-18 oraz kanalizacja sanitarna i ogrodzenie oczyszczalni nie jest wpisany do rejestru zabytków i nie podlega ochronie Wpływ eksploatacji górniczej Teren objęty zamierzeniem budowlanym nie znajduje się w granicach terenu górniczego w związku z czym nie występuje wpływ eksploatacji górniczej na ww. teren Informacja o przewidywanych zagroŝeniach dla środowiska Ze względu na zastosowane materiały z tworzywa sztucznego do budowy urządzeń oczyszczalni tj. krato-osadnika pionowego, przepompowni ścieków surowych i czystych, oczyszczalni Bioclar EG-18, kanalizacji sanitarnej, drenaŝu rozsączającgo, przewodu tłocznego do ścieków i spręŝonego powietrza (do napowietrzania ścieków) oraz kabla elektrycznego do zasilania pomp oraz dmuchawy powietrza realizacja i eksploatacja oczyszczalni ścieków nie będzie stwarzać zagroŝenia dla środowiska naturalnego Informacja dotycząca bezpieczeństwa i ochrony zdrowia - BIOZ Zakres robót Zakresem robót jest likwidacja istniejącego osadnika gnilnego, montaŝ krato-osadnika pionowego, przepompowni ścieków, oczyszczalni Bioclar EG-18, dmuchawy powietrza, ułoŝenie kanalizacji sanitarnej, drenaŝu rozsączającego, ułoŝenie przewodu tłocznego oraz ułoŝenie kabla elektrycznego Wykaz istniejących obiektów i sieci na terenie oczyszczalni Na terenie przyszłej budowy oczyszczalni ścieków znajduje się budynek szkoły, budynek socjalno-wychowawczy, boisko sportowe do piłki noŝnej, boisko sportowe wielofunkcyjne, osadnik gnilny, kanalizacja sanitarna, sieć wodociągowa oraz sieć elektryczna i telefoniczna. Teren Specjalnego Ośrodka Szkolno Wychowawczego posiada ogrodzenie z siatki stalowej na słupkach stalowych zamontowanych na betonowym cokole Elementy zagospodarowania terenu mogące stwarzać zagroŝenie bezpieczeństwa i zdrowia ludzi Na terenie objętym opracowaniem nie występują elementy zagospodarowania stwarzające ryzyko zagroŝenia bezpieczeństwa i zdrowia ludzi Przewidywane zagroŝenie występujące podczas realizacji robót budowlanych ( skala, rodzaj i czas występowania) Przy realizacji robót ziemnych - przy wykonywaniu wykopów o ścianach pionowych o głębokości większej niŝ H=1,5m moŝe nastąpić zagroŝenie bezpieczeństwa i zdrowia ludzi, a w szczególności zagroŝenie przysypania ziemią. Przy wykopach o głębokości powyŝej H=1,5m naleŝy zwrócić szczególną uwagę na sposób i prawidłowe ich zabezpieczenie aby zabezpieczyć przed zasypaniem osób znajdujących się w wykopach.

5 4 Przed przystąpieniem do realizacji robót wymienionych jako niebezpieczne naleŝy przeprowadzić instruktaŝ pracowników i kaŝdorazowo omówić zasady bezpieczeństwa oraz zasady postępowania w przypadku wystąpienia zagroŝenia. NaleŜy takŝe dopilnować aby pracownicy na budowie stosowali ubiory i środki ochrony indywidualnej, zabezpieczające przed ewentualnymi skutkami zagroŝeń Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom Roboty ziemne naleŝy prowadzić na podstawie projektu, określającego lokalizację montowanych urządzń, tj: krato-osadnika pionowego, przepompowni ścieków, oczyszczalni Bioclar EG-18, dmuchawy powietrza, kanalizacji sanitarnej, przewodu tłocznego i drenaŝu rozsączającego w nasypie ziemnym oraz przewodu elektrycznego. NaleŜy zapewnić bezpieczną i sprawną komunikację umoŝliwiającą szybką ewakuację na wypadek poŝaru oraz innych zagroŝeń poprzez: - określenie miejsca i sposobu oznaczenia dróg komunikacyjnych i ewakuacyjnych - zgromadzenia na placu budowy podstawowego sprzętu p.poŝ. - zabezpieczenie na terenie budowy apteczki oraz sprzętu niezbędnego do udzielenia pierwszej pomocy - roboty ziemne, niebezpieczne naleŝy ogrodzić oraz umieścić tablice ostrzegawcze

6 5 II. Projekt budowlany 1. Opis techniczny 1.1. Przeznaczenie obiektu budowlanego W ramach budowy oczyszczalni ścieków zostaną zamontowane urządzenia, których przeznaczeniem będzie oczyszczanie ścieków sanitarnych w takim stopniu, aby moŝna je było odprowadzać do gruntu za pomocą drenaŝu rozsączającego w nasypie. Przewidywana redukcja zanieczyszczeń zawartych w ściekach surowych wyniesie około 92-95% Rozwiązania techniczno-instalacyjne W miejsce istniejącego osadnika gnilnego będzie wybudowana biologiczna oczyszczalnia ścieków sanitarnych w skład której wejdą urządzenia do oczyszczania ścieków, wykonane z polipropylenu oraz polimerobetonu. Kanalizacja sanitarna oraz przewody tłoczne ścieków i powietrza wykonane będą z tworzywa sztucznego tj. z PVC, PE i PP. Opis technologiczny projektowanej oczyszczani ścieków Ścieki surowe z budynku szkoły i budynku socjalno-wychowawczego będą spływać na oczyszczalnię ścieków. Zanieczyszczenia grubsze (skratki) zatrzymywane będą na kratoosadniku pionowym, skąd okresowo usuwane będą ręcznie, czerpakiem do szczelnego pojemnika i przesypywane wapnem chlorowanym. Z krato-osadnika pionowego ścieki będą spływać na przepompownię ścieków surowych skąd tłoczone będą na oczyszczalnię,,bioclar EG-18. Z oczyszczalni,,bioclar EG-18 ścieki spływają na studzienkę poboru prób ścieków oczyszczonych, a następnie przepompownię ścieków oczyszczonych. Przepompownia ścieków oczyszczonych przetłacza ścieki oczyszczone na drenaŝ rozsączający umieszczony w nasypie ziemnym. Praca pomp regulowana będzie wyłącznikami pływakowymi. Wstępne oczyszczanie ścieków surowych rozpoczyna się na krato-osadniku pionowym gdzie nastąpi częściowe oczyszczenie ścieków surowych poprzez sedymentację zawiesin i flotację tłuszczów. Ścieki wstępnie podczyszczone będą przetłoczone na oczyszczalnię typu Bioclar EG-18. Biologiczny proces oczyszczania na oczyszczalni Bioclar EG-18 polega na oczyszczaniu ścieków za pomocą osadu czynnego w komorze napowietrzania. Proces rozpoczyna się na kracie koszowej zamontowanej w osadniku wstępnym oczyszczalni Bioclar EG-18. Grubsze zanieczyszczenia zatrzymywane są na kracie-koszu oraz częściowo rozdrabniane za pomocą spręŝonego powietrza. Ścieki z kraty koszowej spływają do osadnika wstępnego, gdzie w procesie denitryfikacji następuje redukcja zanieczyszczeń azotowych. Podczyszczone ścieki przepływają do napowietrzanej komory osadu czynnego, w której w procesie nitryfikacji pod wpływem bakterii aerobowych następuje redukcja zanieczyszczeń zawartych w ściekach. Napowietrzanie ścieków i osadu czynnego realizowane jest za pomocą dyfuzora zamontowanego w dolnej części komory napowietrzania. Powietrze do oczyszczalni ścieków doprowadzane jest za pomocą przewodu PE dn=32mm. Dmuchawa powietrza umieszczona jest na pokrywie oczyszczalni w prostokątnej obudowie polipropylenowej. Proces napowietrzania ścieków trwa 45 min., przerwa w napowietrzaniu wynosi 15 min. Włączanie i wyłączanie dmuchawy realizowane jest za pomocą zegara-timera. Oczyszczone ścieki wpływają do osadnika wtórnego, gdzie następuje proces oddzielenia osadu czynnego od oczyszczonych ścieków. Oczyszczone ścieki po osadniku wtórnym odprowadzane są do odbiornika zewnętrznego. Osad wtórny z osadnika wtórnego recyrkulowany jest za pomocą pompy mamut oraz przewodów recyrkulacyjnych do komory napowietrzania. Osad nadmierny z osadnika wtórnego recyrkulowany jest do osadnika wstępnego oczyszczalni Bioclar EG-18. Osady z krato-osadnika pionowego, trzykomorowego oraz osadnika wstępnego i obumarły osad nadmierny z osadnika wtórnego oczyszczalni Bioclar EG-18 usuwane są okresowo z układu technologicznego za pomocą beczkowozów lub wozów asenizacyjnych.

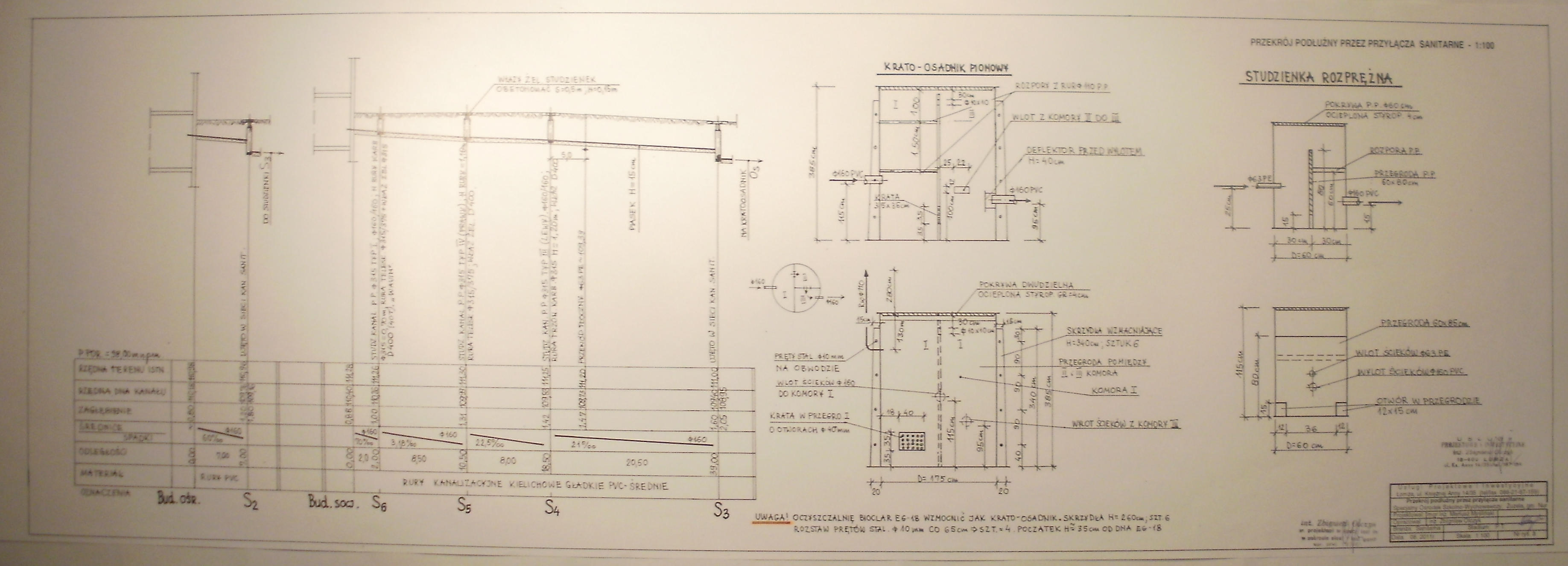

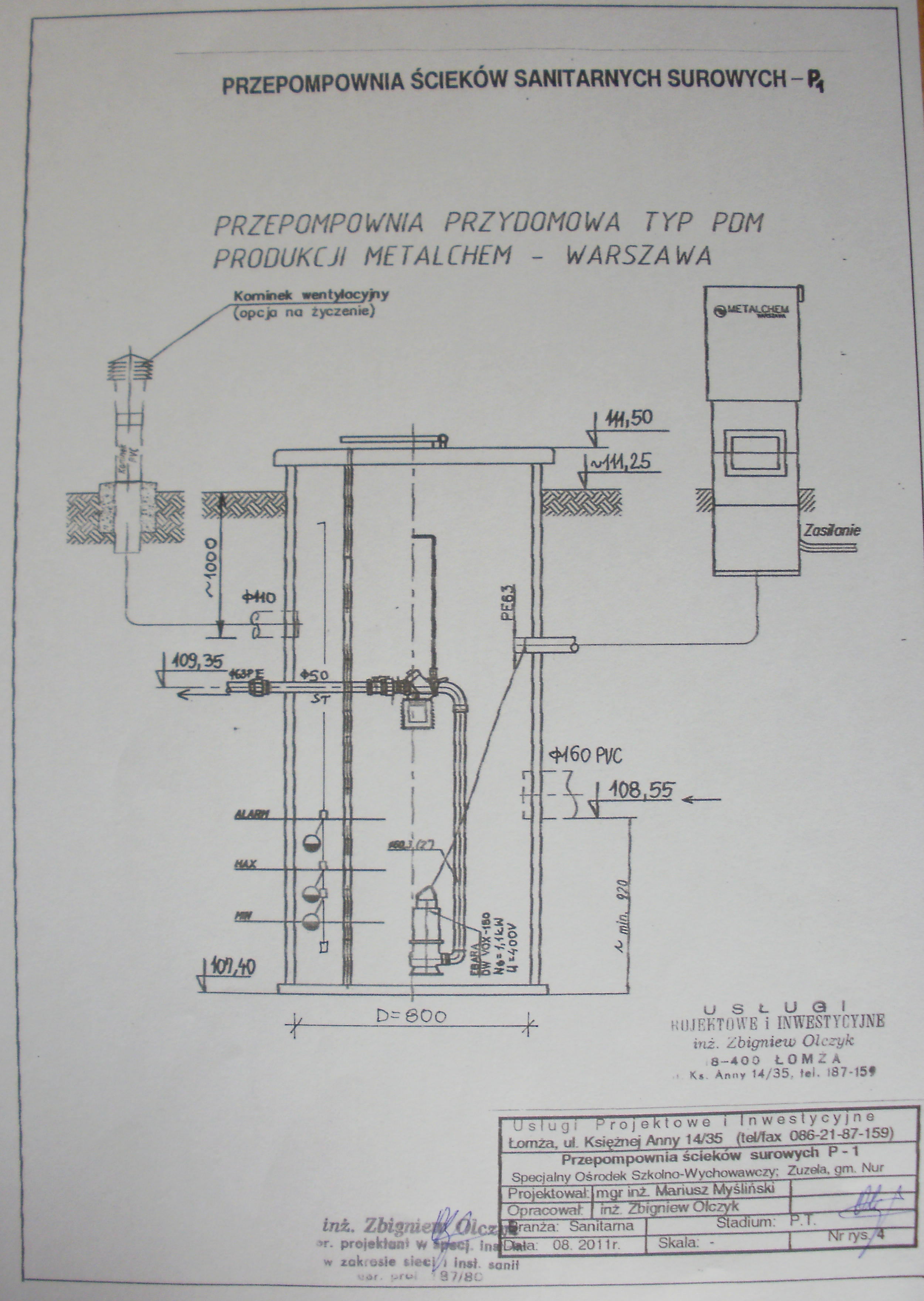

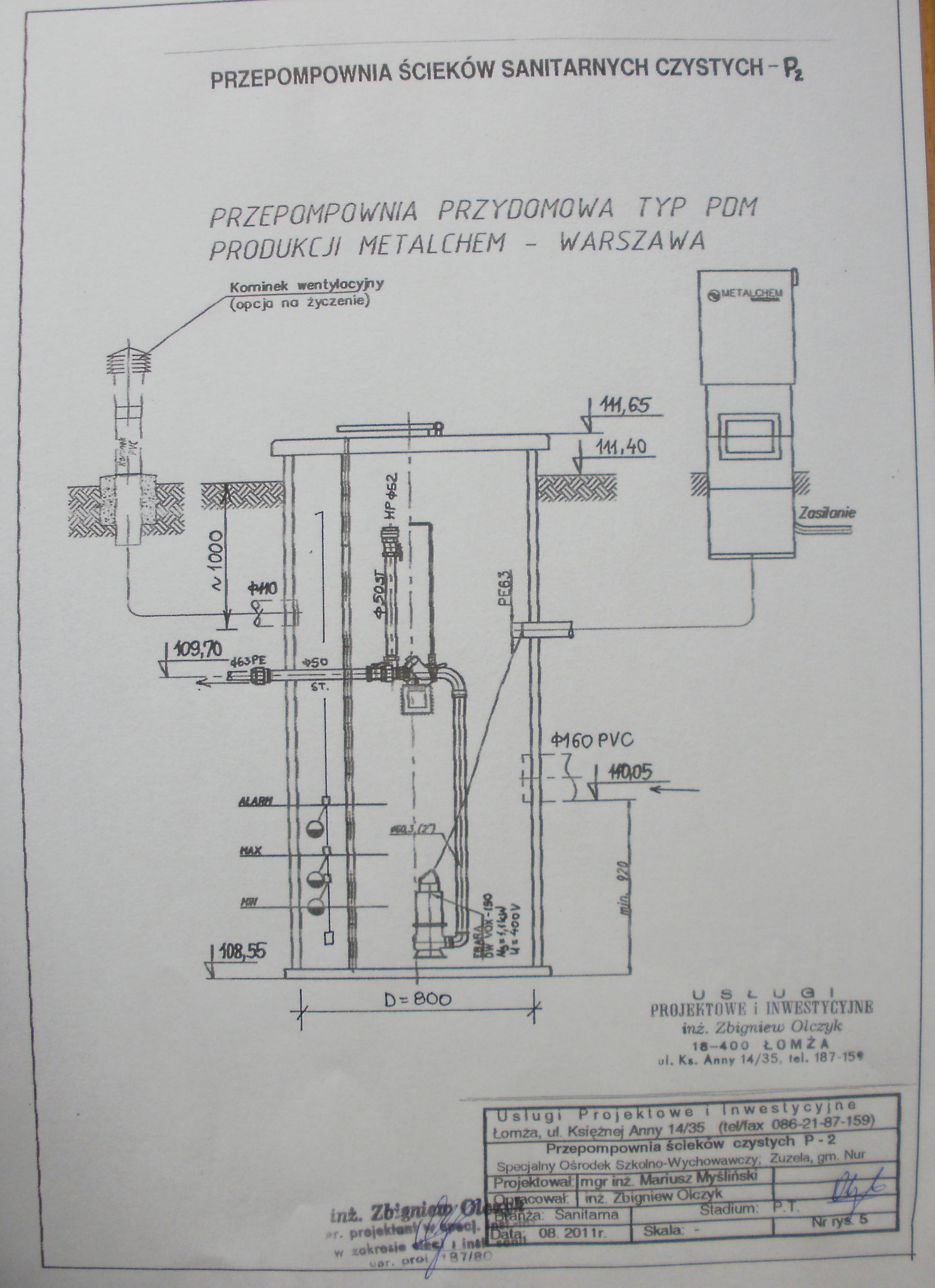

7 6 Oczyszczone ścieki poprzez studzienkę poboru prób ścieków oczyszczonych spływają na przepompownię ścieków oczyszczonych za pomocą której przetłaczane są na drenaŝ rozsączający ułoŝony w nasypie ziemnym. Osad nadmierny z osadnika wtórnego oraz osady z osadników wstępnych wywoŝone będą beczkowozami na wybraną oczyszczalnię w uzgodnieniu pomiędzy dyrektorem Specjalnego Ośrodka a kierownictwem oczyszczalni. Dane dotyczące urządzeń na oczyszczalni ścieków sanitarnych: - krato-osadnik pionowy PP - kompaktowa oczyszczalnia ścieków PP z osadem czynnym typu Bioclar EG-18 - dmuchawa powietrza Ns=0,20kW, U=230V - przepompownia ścieków surowych - przepompownia ścieków oczyszczonych - studzienka poboru prób ścieków oczyszczonych PP - studzienka rozpręŝna PP - studzienka rozdzielcza PP - studzienka napowietrzająca PP - studzienka rewizyjna PVC - kanalizacja sanitarna z rur PVC - drenaŝ rozsączający PVC - pojemnik na skratki PP - pojemnik na wapno chlorowane PP a). Krato-osadnik pionowy Do wstępnego oczyszczania ścieków zastosowano krato-osadnik pionowy, trzykomorowy PP o średnicy D=1,75m, wysokości Hc=3,85m i pojemności V c =9,25m 3. Od góry osadnika przewidziano pokrywę z uchwytami PP o średnicy D=1,75m. Do wentylacji krato-osadnika zastosowano rurę wentylacyjną PCV o średnicy φ110mm zakończoną daszkiem 2,8m nad terenem, usytuowaną przy ogrodzeniu oczyszczalni. Przegroda I posiada kratę o wym.0,40x0,35m z otworami o średnicy φ40mm, umieszczoną 0,35m nad dnem kratoosadnika. W II komorze umieszczono dyfuzor powietrza o średn. φ50mm i długości L=0,50m. Powietrze do dyfuzora doprowadzono przewodem φ15mm w celu rozbijania drobniejszych zanieczyszczeń. Powietrze dostarczane będzie z dmuchawy powietrza oczyszczalni Bioclar EG-18. Do wentylacji studzienki kraty zastosowano rurę PCV dn110mm zakończoną daszkiem H=2,8m zlokalizowaną nad terenem przy ogrodzeniu oczyszczalni. b). Przepompownia ścieków surowych Do przetłaczania ścieków surowych na oczyszczalnię Bioclar EG-18 zastosowano przepompownię z pompą typu Ebara DW VOX 150 o mocy Ns=1,1kW, U=400V z wirnikiem Vortex. Pompę umieszczono w wentylowanej polimerobetonowej studzience o wym. Dn=0,8m, H=4,10m. Praca pompy regulowana będzie trzema pływakami. Przepompownię wyposaŝono w sygnalizację świetlną i akustyczną. c). Przepompownia ścieków czystych Do przetłaczania ścieków czystych na drenaŝ rozsączający zastosowano przepompownię z pompą typu Ebara DW VOX 150 o mocy Ns=1,1kW, U=400V z wirnikiem Vortex. Pompę umieszczono w wentylowanej polimerobetonowej studzience o wym. Dn=0,8m, H=3,10m. Praca pompy regulowana będzie trzema pływakami. Przepompownię wyposaŝono w sygnalizację świetlną i akustyczną. d). Oczyszczalnia ścieków Bioclar EG-18 Do oczyszczania ścieków zastosowano kompaktową oczyszczalnię ścieków z osadem czynnym typu Bioclar EG-18. Oczyszczalnia Bioclar jest to cylindryczny, pionowy zbiornik

8 7 podzielony na trzy części. Części zewnętrzne zbiornika to osadnik wstępny oraz osadnik wtórny, natomiast część wewnętrzna to komora osadu czynnego. Na wlocie do osadnika wstępnego (część-i) zamontowano kosz-kratę do zatrzymywania i rozdrabniania grubszych zanieczyszczeń za pomocą spręŝonego powietrza. Część II - wewnętrzna to komora napowietrzania z osadem czynnym z zamontowanym w dolnej części komory dyfuzorem drobnopęcherzykowym. Część III - zewnętrzna zbiornika to osadnik wtórny ze ściętym dnem w kształcie stoŝka pod kątem 45 o. Napowietrzanie ścieków w komorze osadu czynnego odbywa się za pomocą dyfuzora rurowego 2xφ50mm umieszczonego w dolnej części komory. Dmuchawa powietrza o mocy Ns=200W podająca spręŝone powietrze, zamontowana jest w prostokątnej obudowie PP na pokrywie oczyszczalni. Oczyszczalnia w górnej części posiada dwudzielną, ocieploną pokrywę o średnicy D=2,05m. Dane techniczne oczyszczalni Bioclar EG - wg danych do doboru urządzeń firmy,,hydrobud Sp. z o.o. w ŁomŜy. Oczyszczalnia Bioclar EG-18 - Dn = 2,05m, Hcz = 2,0m, Hc =3,05m, Q = 2,3-3,0 m 3 /d Pobór mocy - N=1,25kW/m 3 ścieków e). Studzienka poboru prób ścieków oczyszczonych Do poboru prób ścieków oczyszczonych będzie słuŝyć studzienka PP z pokrywą o średnicy Dn=0,8m i wysokości H=1,85m. Studzienka posiada obniŝony wylot o 15cm w stosunku do wlotu ścieków do studzienki. f). Studzienka rozpręŝna Studzienkę rozpręŝną z przegrodą zaprojektowano z PP o średnicy Dn=0,6m i wysokości H=1,15m z pokrywą PP. Studzienka posiada obniŝony wylot o 10cm w stosunku do wlotu ścieków do studzienki. g). Studzienka rozdzielcza i napowietrzająca Na ciągach drenaŝu zaprojektowano studzienkę rozdzielczą oraz studzienkę napowietrzającą PP o średnicy Dn=0,6m z pokrywami PP. Na studzience napowietrzającej zastosowano rurę wentylacyjną PCV z daszkiem o średnicy φ110mm wyprowadzoną około 0,75m nad nasypem ziemnym. h). Studzienki kanalizacyjne rewizyjne Na sieci sanitarnej zastosowano studzienki rewizyjne PVC z kinetami typu I, III i IV firmy Wavin o średnicy D=315mm z rurami teleskopowymui φ315/375. Studzienki przykryte są włazami Ŝeliwnymi φ315 D400. Wokół włazów Ŝeliwnych przewidziano kołnierze betonowe szerokości S=0,5m i grubości 0,15m. i). DrenaŜ rozsączający DrenaŜ rozsączający (o łącznej długości L=6x19 = 114,0m) wprowadzający oczyszczone ścieki do gruntu zaprojektowano z rur kanalizacyjnych, kielichowych, perforowanych PVC o średnicy φ110mm i rozstawie ciągów co 1,25m. DrenaŜ zaprojektowano w warstwie Ŝwiru grub.0,5m oraz na warstwie piasku grub.0,33m (warstwie wspomagającej). Nad drenaŝem rozsączającym na górnej warstwie Ŝwiru przewidziano ułoŝenie geowłókniny o szerokości S=0,5m. DrenaŜ zaprojektowano w nasypie ziemnym o wysokości 1,45m i wymiarach axb=9,65x23,5m. j). Kanalizacja sanitarna i przewody tłoczne Kanalizację sanitarną zaprojektowano z rur kanalizacyjnych, kielichowych PVC o średnicy φ160mm, łączonych na kielich i bosy koniec z uszczelnieniem pierścieniami gumowymi. Przewód tłoczny ścieków surowych i ścieków oczyszczonych zaprojektowano z rury PE

9 8 φ63mmm. Przewody tłoczne powietrza z rur PPφ32 i φ15mm. Przewody łączyć ze sobą za pomocą zgrzewania lub klejenia. k). Przyłącze kablowe, elektryczne Zasilenie urządzeń w energię elektryczną obejmuje osobne opracowanie. Zasilenie w energię elektryczną wymaga przepompownia ścieków surowych i ścieków czystych oraz dmuchawa powietrza do napowietrzania ścieków. Energia elektryczna pobierana będzie z istniejącej tablicy elektrycznej znajdującej się w budynku socjalno-wychowawczym. Z istniejącej tablicy pobierana będzie energia elektryczna do zasilania pomp i dmuchawy powietrza. Pompa do ścieków wymagają mocy 2x1,10kW, U=400V natomiast dmuchawa powietrza wymaga mocy N=0,20kW, U=230V. Na planie sytuacyjnym zaznaczono trasę ułoŝenia kabla elektrycznego. l). Roboty montaŝowe - MontaŜ kanalizacji sanitarnej i przewodów tłocznych oraz drenaŝu rozsączającego Kanalizację sanitarną, przewody tłoczne układać w gotowych wykopach liniowych, natomiast drenaŝ rozsączający układać w nasypie ziemnym na wysokości około 0,7m nad istniejącym terenem. Po ułoŝeniu ciągów drenarskich i ułoŝeniu geowłókniny uzupełnić nasyp ziemny do wysokości H=1,45m. Rury kanalizacyjne i przewody tłoczne układać na podsypce piaskowej grubości 10cm. m). MontaŜ studzienek Studzienki rewizyjne i studzienkę poboru prób montować w gotowych wykopach na podsypce piaskowej. Ściany boczne studzienek obsypać Ŝwirem. Zasypywanie studzienek wykonywać warstwami gruntu grubości 30cm ze starannym ubijaniem. Studzienkę rozpręŝną, studzienkę rozdzielczą i napowietrzającą montować w nasypie ziemnym. n). MontaŜ urządzeń oczyszczalni ścieków Urządzenia oczyszczalni ścieków tj. krato-osadnik pionowy i oczyszczalnię Bioclar EG- 18 montować w gotowych wykopach na płytach betonowych grubości 30cm, zbrojonych prętami stalowymi, Ŝebrowanymi o średnicy φ14mm. Ściany boczne urządzeń obsypać Ŝwirem stabilizowanym cementem w stosunku 4:1 i grubości 25cm wg części rysunkowej projektu. Przy wykonywaniu obsypek urządzeń naleŝy stosować szalunków pionowych. Przepompownie ścieków montować w gotowych wykopach na podsypce Ŝwirowo-cementowej grubości 15-20cm. W czasie wykonywania robót ziemnych (obsypywania) urządzenia oczyszczalni naleŝy napełniać wodą w celu zabezpieczenia przed zgnieceniem. W razie wystąpienia wód gruntowych, podczas montaŝu urządzeń prowadzić odwodnienie wykopów. Wody z wykopów odprowadzać do istniejącego osadnika przed jego zasypaniem. Roboty ziemne, wykopy i zasypywanie wykonywać sprzętem mechanicznym spycharką i koparką podsiębierną oraz ręcznie. W miejscach istniejącego uzbrojenia podziemnego roboty ziemne wykonywać ręcznie. Ubijanie gruntu wokół urządzeń winno wynosić około 95-98% w skali Proctora - (pola-drogi) Zasada postępowania przy rozruchu, bądź awarii oczyszczalni ścieków Pierwszy rozruch zmontowanej oczyszczalni ścieków naleŝy dokonać pod nadzorem i przy współudziale wykonawcy, dostawcy urządzeń, inwestora, projektanta i inspektora nadzoru robót sanitarnych. Ścieki surowe na oczyszczalnię ścieków doprowadzić po zakończeniu wszelkich prac związanych z budową oczyszczalni. Przed rozruchem oczyszczalni naleŝy sprawdzić poprawność podłączeń urządzeń przewodów technologicznych oraz przewodów elektrycznych zasilających dmuchawę i pompę ścieków surowych. Pierwszy rozruch oczyszczalni wykonać po uzupełnieniu wodą krato-osadnika pionowego i oczyszczalni Bioclar EG-18 oraz poprzez wstępne zaszczepienie oczyszczalni osadem czynnym (w ilości około V=1,5-2,0m 3 ) przywiezionym z innej sprawnie pracującej

10 9 oczyszczalni ścieków. Przez okres 3-4 tygodni dmuchawa powietrza powinna pracować 24h/d, po okresie wstępnym dmuchawę powietrza przestawić na pracę cykliczną z przerwami 15-to minutowymi. Po okresie wstępnym oczyszczalnia będzie pracować samodzielnie, bezobsługowo. W razie awarii pomp lub braku dostawy trwającej kilkadziesiąt godzin naleŝy wypompować wozem asenizacyjnym część osadu nadmiernego (obumarłego) z osadnika wtórnego oczyszczalni Bioclar EG-18 a poziom ścieków w kompaktowej oczyszczalni wypełnić wodą. Ścieków z krato-osadnika pionowego moŝna nie usuwać. Awaria pracy pompy sygnalizowana będzie świetlnie i akustycznie. Podczas awarii pompy lub dmuchawy powietrza i wyjmowaniu do naprawy naleŝy wyłączyć bezpieczniki elektryczne umieszczone w szafce znajdującej się na terenie oczyszczalni ścieków. W razie awarii dmuchawy powietrza trwającej kilka godzin ścieków nie naleŝy wypompowywać. Wypompowywanie części ścieków z oczyszczalni typu Bioclar EG-18 naleŝy wykonać przy przedłuŝającej się awarii. Poziom usuniętych ścieków naleŝy uzupełnić wodą. Pozostałe urządzenia jak krato-osadnik pionowy, przepompownie ścieków, studzienka poboru prób nie wymagają przerwy w pracy oczyszczalni ścieków. Konserwację oraz ewentualne remonty moŝna przeprowadzać podczas normalnej pracy urządzeń przy zachowaniu odpowiednich środków bezpieczeństwa. Przy braku dostawy energii elektrycznej i ponownej dostawie energii urządzenia na oczyszczalni ścieków wrócą samoczynnie do normalnej pracy Usuwanie osadów z projektowanej oczyszczalni Osady z krato-osadnika pionowego usuwać 2-3 razy w roku, osad nadmierny z oczyszczalni Bioclar EG-18 usuwać co tygodni. Osady usuwać za pomocą wozu asenizacyjnego. Osady wywozić na najbliŝszą oczyszczalnię, uzgodnioną przez dyrektora Ośrodka z kierownictwem oczyszczalni ścieków odbierającą osady Usuwanie skratek Skratki z krato-osadnika pionowego usuwać ręcznie grabkami do zbiornika PP o co najmniej raz na 1,5 miesiąca. Usunięte skratki przesypywać wapnem chlorowanym. Zgromadzone skratki raz na 4-5 miesięcy wywozić na uzgodnioną oczyszczalnię ścieków Pobór prób odprowadzanych ścieków oczyszczonych Liczba średnich dobowych próbek ścieków oczyszczonych w pierwszym roku=4 próbki. Przy spełnieniu wymaganych kryteriów oczyszczania w pierwszym roku w następnym roku pobierane są 2 próbki. JeŜeli jedna próbka z dwóch nie spełni wymagań, to w następnym roku naleŝy pobrać 4 próbki ścieków. Próbki ścieków pobierać ze studzienki poboru prób Pomiar ilości odprowadzonych ścieków Pomiar ilości odprowadzanych ścieków oczyszczonych z projektowanej oczyszczalni dokonywany będzie za pomocą wodomierzy zamontowanych na przyłączach wodociągowych obu budynków Odbiornik ścieków oczyszczonych Odbiornikiem ścieków oczyszczonych będzie grunt ( dz. Nr 221) na działce Ośrodka Tabliczki znamionowe na urządzeniach oczyszczalni Na urządzeniach oczyszczalni ścieków i pojemnikach na skratki i wapno chlorowane naleŝy umieścić trwale tabliczki znamionowe dotyczące: nazwy urządzenia, wydajności, pojemności itp.

11 Ogrodzenie terenu oczyszczalni ścieków Teren oczyszczalni ścieków będzie wygrodzony siatką stalową, ocynkowaną o wysokości H=1,7m na cokole betonowym. Od strony budynku szkoły w ogrodzeniu przewidziano bramę wjazdową szer. S=4,0m, zamykaną na klucz. Na ogrodzeniu będzie zamontowana tablica informacyjno-ostrzegawcza z napisem,,teren oczyszczalni ścieków. - Obcym wstęp wzbroniony oraz tablica informacyjna dotycząca roku budowy, typu i przepustowości oczyszczalni oraz podająca nazwę Wykonawcy robót budowlano- montaŝowych Droga-plac manewrowy Przed bramą wjazdową na oczyszczalnię ścieków zaprojektowano plac manewrowy z płyt betonowych typu Yomb o wym.=0,75x1.0m i grub.=0,12m na podsypce Ŝwirowo-cementowej. Wymiary placu manewrowego wyniosą axb=4,5x 6,0m Zagadnienia BHP Projektowana oczyszczalnia ścieków jest oczyszczalnią bezobsługową nie wymagająca stałego dozoru. Proces oczyszczania ścieków odbywa się samoczynnie, bez ingerencji człowieka. Urządzenia oczyszczalni wymagają tylko czasowego dozoru, przeglądu technicznego i konserwacji. Awaria pracy pompy sygnalizowana będzie świetlnie i akustycznie. Podczas awarii pomp lub dmuchawy powietrza i wyjmowaniu ich ze studni w celu naprawy naleŝy wyłączyć bezpieczniki elektryczne umieszczone w szafce na terenie oczyszczalni. Oczyszczalnia ścieków w normalnych warunkach eksploatacji nie stanowi zagroŝenia, poniewaŝ urządzenia oczyszczalni są wykonane z materiału trudno palnych i umieszczone są w gruncie. Nieprzestrzeganie instrukcji eksploatacji urządzeń na oczyszczalniach (wg zaleceń producentów) lub zrzut innych ścieków niŝ ścieki bytowo-gospodarcze mogą spowodować zagroŝenia pojawianiem się nad zwierciadłem ścieków gazów palnych, wybuchowych lub toksycznych takich jak: siarkowodór, amoniak, metan, dwutlenek węgla. W obrębie oczyszczalni ścieków zabrania się uŝywania otwartego ognia. Wszelkie prace powinny być poprzedzone sprawdzeniem lampą bezpieczeństwa Davego lub analizatorem czystości powietrza. Wszelkie prace związane z remontem, konserwacją i usuwaniem osadów powinny wykonywać minimum dwie osoby w ubraniach ochronnych, przy uŝyciu sprzętu specjalistycznego. Przy eksploatacji oczyszczalni ścieków naleŝy stosować się do przepisów : - Rozporządzenie Ministra Gospodarki Przestrzennej i Budownictwa z r. (Dz.U.Nr 96 poz.437) w sprawie BHP przy eksploatacji, remontach i konserwacji sieci kanalizacyjnych - Rozporządzenie Ministra Gospodarki Przestrzennej i Budownictwa z r. (Dz.U.Nr 96 poz.438) w sprawie BHP przy eksploatacji, remontach i konserwacji oczyszczalni ścieków Instrukcja eksploatacji i konserwacji urządzeń oczyszczalni Wykonawca po wybudowaniu oczyszczalni poinstruuje Inwestora w jaki sposób eksploatować i konserwować oczyszczalnię ścieków oraz przekaŝe opracowaną Instrukcję eksploatacji i konserwacji urządzeń oczyszczalni ścieków. Uwaga: - Prace budowlane prowadzić zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano-montaŝowych, tom II - Instalacje Sanitarne i Przemysłowe. - Wszelkie ewentualne zmiany dotyczące doboru proponowanych przez siebie urządzeń oraz materiałów uŝytych do budowy oczyszczalni naleŝy uzgodnić przed rozpoczęciem budowy, przedstawiając w trakcie przetargu kosztorys ofertowy na uzgodnione z Inwestorem urządzenia, uzgodniony projekt zamienny a takŝe uzyskać zgodę projektanta dokumentacji podstawowej oraz zgodę Inwestora.

12 2. Obliczenia 2.1. Ilość ścieków sanitarnych n1= 44 uczniów qj1 = 40 l/dxosobę n2 = 10 nauczycieli qj2 = 10 l/dxosobę n3 = 3 pracownicy administracyjni qj3 = 10 l/dxosobę n4 = 5 pracowników - kuchnia i sprzątaczka qj4 = 15 l/dxosobę N d =1,2 N h =2,0 T=24,0 h/d ilość dni nauki wciągu roku=365dni/r 11 Qd śr = 44*40+10*10+3*10+5*15 =1965l/d=1,965 m 3 /d Qd max = 1,965*1,2 =2,358m 3 /d Qh max = 2,358*2,0 :24 = 0,20 m 3 /h Qr śred = 1,965*365 = 717,225m 3 /r Qr max = 2,358*365 = 860,67m 3 /r rok=12miesięcy 2.2. Dobór urządzeń a). oczyszczalnia ścieków Przy ilości ścieków Qd max =2,358m 3 /d przyjęto biologiczną oczyszczalnię ścieków z osadem czynnym typu Bioclar EG-18 o wydajności Q=2,3-3,0m 3 /d, D = 2,05m, Hcz=2,0m, Hc=3,05m z dmuchawą o mocy N=0,2kW b). krato-osadnik pionowy Do wstępnego oczyszczenia ścieków z grubych zanieczyszczeń zastosowano krato-osadnik pionowy PP o wym. D=1,75m, Hc=3,85m, Hcz=0,98m; Vc=9,25m 3, czas przetrzymania ścieków T=1,0 d. Przegroda I posiada kratę o wym.0,40x0,35m z otworami o średnicy φ40mm, umieszczoną 0,35m nad dnem krato-osadnika. W II komorze umieszczono dyfuzor powietrza o średn. φ50mm i długości L=0,50m. Powietrze do dyfuzora doprowadzono przewodem φ15mm w celu rozbijania drobniejszych zanieczyszczeń. Do wentylacji studzienki kraty zastosowano rurę PCV dn110mm zakończoną daszkiem H=2,8m zlokalizowaną nad terenem przy ogrodzeniu oczyszczalni. c). przepompownia ścieków surowych Do przetłaczania ścieków surowych na oczyszczalnię Bioclar EG-18 dobrano pompę typu EBARA DW VOX 150M o mocy silnika Ns=1,1kW, U=400V z silnikiem typu Vortex w studni polimerobetonowej o wym. D=0,8m, Hc=4,10m. Przepompownia ścieków będzie zaopatrzona w przewód wentylacyjny oraz sygnalizację świetlną i akustyczną. d). przepompownia ścieków czystych Do przetłaczania ścieków czystych na drenaŝ rozsączający w nasypie dobrano pompę typu EBARA DW VOX 150M o mocy silnika Ns=1,1kW, U=400V z silnikiem typu Vortex w studni polimerobetonowej o wym. D=0,8m, Hc=3,10m. Przepompownia ścieków będzie zaopatrzona w przewód wentylacyjny oraz sygnalizację świetlną i akustyczną. e). studnia poboru prób Do poboru prób ścieków oczyszczonych zaprojektowano studnię PP o wym. D=0,6m, Hc=1,85m z obniŝonym wylotem o 15cm w stosunku do króćca wlotowego Obliczenie długości drenaŝu rozsączającego Wg dokumentacji geotechnicznej opracowanej przez firmę OLCZAK GEOL (na podstawie otworu badawczego Nr 1) na badanym terenie do głębokości H=1,90m poniŝej gruntu występują piaski średnioziarniste, barwy Ŝółtej o dobrym współczynniku filtracji k10=0,37m/h. Zwierciadło wody gruntowej występuje na głębokości 2,15m pod terenem. Zgodnie z

13 12 zaleceniem opracowanej dokumentacji geotechnicznej drenaŝ rozsączający zaprojektowano w nasypie ziemnym o wysokości H=1,45m aby zwiększyć zdolność odprowadzania oczyszczonych ścieków do gruntu. Dokumentacja geotechniczna obejmuje odrębne opracowanie i została dołączona do opracowanego projektu. ZałoŜenia: grunt - piasek średnioziarnisty q = 20 l/mb - załoŝone obciąŝenie drenaŝu k10=0,35m/h Ilość ścieków Q śćmax =2,358m 3 /d Lo - obliczeniowa długość drenaŝu L= 2,358 x 1000 : 20,0 = 118,0mb przyjęto 6 ciągów drenaŝu po L=19,0m Lrz - rzeczywista długość drenaŝu Lrz= 6 x 19,0= 114,0mb q rz - rzeczywiste obciąŝenie drenu wynosi: q rz = 2,358 x 1000 : 114,0 = 20,7 l/mb drenaŝu 3. Wykonawcy i dystrybutorzy urządzeń: Oczyszczalnia Bioclar EG-18, osadnik wstępny, studz. poboru prób Producent: Hydrobud Sp. z o.o ŁomŜa, ul. Akademicka 20 tel./fax Aprobata techniczna - Nr AT/ Przepompownie ścieków surowych Producent: Metalchem W-wa. S.A, Warszawa tel , fax Rury kanalizacyjne lite PVC-U wraz z kształtkami, studzienkami rewizyjnymi Producent, dystrybutor: Profil Sp.z o.o. ul. Lutycka 45, Piła, tel , fax Aprobata techniczna IBDiM Nr AT/ Producent, dystrybutor: Wavin Metalplast Buk Sp.z o.o. ul. DobieŜyńska 43, Buk, tel , fax Aprobata techniczna COBRTI Instal - Nr AT/ do r. - rury Aprobata techniczna IBDiM Nr AT/2008= do r. - studzienki Kręgi betonowe i pokrywy bet. z włazami Ŝeliwnymi Producent: Wytwórnia Prefabrykatów Betonowych, ŁomŜa, ul. Poznańska 141C tel Normy: PN/EN 206-1/ beton PN-89/H-84023/06 - stal do zbrojenia betonu 4. Zestawienie materiałów - Krato-osadnik pionowy P.P., D=0,8m, H=3,85m, prod. Hydrobud Sp. z o.o. - ŁomŜa - Oczyszczalnia Bioclar EG-18. PP, D=2,05, Hc=3,05m, prod. Hydrobud Sp. z o.o. - ŁomŜa - Przepompownia ścieków w studni polimer. D=0,80m, H=4,1m, prod. Metalchem SA, W-wa - Przepompownia ścieków w studni polimer. D=0,80m, H=3,1m, prod. Metalchem SA, W-wa - Studzienka poboru prób PP., dn=0,8m, H=1,85m, prod. Hydrobud Sp. z o.o. - ŁomŜa

14 13 - Studzienki rewizyjne PCVdn315 Wavin, +rura teleskop. φ315/375 +właz Ŝel. φ315mmm D400 do rury teleskop φ315/375mmm - szt.= 6 - Studzienka rozdzielcza PP dn600 z pokrywą PP - szt.= 1 - Studzienka napowietrzająca PP dn600, prod. Hydrobud Sp. z o.o. - ŁomŜa - szt.= 1 - Studzienka rozpręŝna z przegrodą PP dn600 z pokrywą PP, prod. Hydrobud - szt.= 1 - DrenaŜ rozsączający z rur kanal. perforow.cięŝk. PVCφ110mm, L=6x19,0m - m = 114,0 - Rura kanal. kiel. średnia PVCφ160mm - m = 106,0 - Rura kanal. kiel.cięŝka PVCφ110mm - m = 36,5 - Przewód PE dn63mm, L=4,0m - m = 64,0 - Przewód PP dn15mm, - m = 9,0 - Geowłóknina szer.=0,5m - m = Siatka stalowa oc, H=1,7m ( oczka 6,5x6x5cm ) - m= 33,0m - Siatka stalowa oc, H=0,3m - nadbudowa istn. ogrodzenia - m= 16,0m - Brama wjazdowa dwuskrzydłowa z siatki st. oc. H=1,7m, szer. S=4,0m - szt.= 1 - Słupki stal. dn. 50mm, H=2,3m - szt.= 12 - Słupki stal. dn. 80mm, H=2,5m - szt.= 6 - Płyty drogowe bet. typu Yomb o wym.= 0,75x1,0x0,15m - szt.= 36 - KrawęŜniki betonowe o wym.=0,12x0,25x1,0m - szt.= 37 - świr gruby 16-40mm, do drenaŝu rozsączającego - świr gruby 30-40mm, do wysypania nawierzchni oczyszczalni - świr drobny do obsypki urządzeń - Piasek - Cement - Nasiona traw Projektant: mgr inŝ. Mariusz Myśliński ŁomŜa, sierpień 2011r.

15 14 5. Oświadczenie projektanta Oświadczam, Ŝe projekt budowlany został opracowany zgodnie z ustaleniami z Inwestorem oraz z obowiązującymi przepisami i zasadami wiedzy technicznej oraz jest kompletny z punktu widzenia celu, któremu ma słuŝyć. Projektant: mgr inŝ. Mariusz Myśliński ŁomŜa, sierpień 2011r.
