3 1. INFORMACJE OGÓLNE SUZAN (Sterownik Uniwersalnego ZAstosowaNia) jest nowoczesnym, w pełni autonomicznym, regulatorem temperatury, wilgotności, CO 2 oraz programatorem czasowym. Posiada w standardzie: - 4 czujniki temperatury, - 2 czujniki wilgotności (lub 1 czujnik wilgotności i 1 czujnik CO 2 ), - 8 kanałów sterujących ~230 V. Każdy kanał może pełnid jedną z kilku funkcji (wybór poprzez menu), co czyni urządzenie elastycznym i potrafiącym dostosowad się do wymagao użytkownika. Dodatkowym udogodnieniem jest obsługa połączenia z komputerem przy pomocy technologii Bluetooth. Pozwala ona na bezprzewodową konfigurację, odczyt wskazao sensorów i stanu gniazd a także na zdalną aktualizację oprogramowania. 2. PODSTAWOWE PARAMETRY Użytek Poza terrarium Temp. otoczenia 5-40 C Napięcie zasilania 230 VAC 50 Hz Obciążalnośd pojedynczego gniazda 200 W nr 1,2,3,4 Obciążalnośd pojedynczego gniazda 600 W nr 5,6,7,8 Obciążalnośd łączna ośmiu gniazd 2200 W Długośd przewodu zasilającego 3 m Długośd przewodów z czujnikami temperatury 5 m Długośd przewodów z czujnikami wilgotności 5 m Długośd przewodu z czujnikiem CO 2 5 m Pobór mocy przy maksymalnym obciążeniu 5 W Wymiary obudowy - kadłubek W. 55 mm S. 106 mm D. 170 mm Wymiary obudowy -listwa W. 62 mm S. 52 mm D. 460 mm UWAGA! Urządzenie współpracuje jedynie ze statecznikami elektronicznymi. W opakowaniu zawarte są wszystkie elementy wymagane do pracy SUZAN (kabel zasilający, czujniki, adapter Bluetooth do komputera itp.). 3

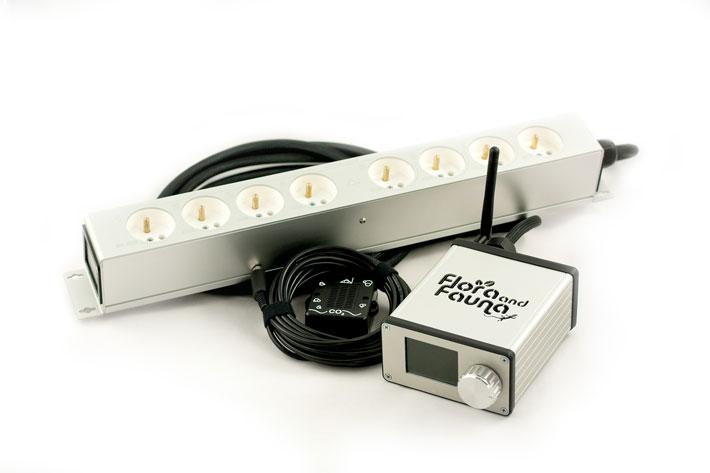

4 3. INSTALACJA 3.1. SCHEMAT SYSTEMU 4

5 3.2. JEDNOSTKA CENTRALNA - WIDOK Z PRZODU 1 Antena Bluetooth ze złączem SMA 2 Przewód w oplocie, łączy jednostkę centralną z listwą sterowniczą 3 Gałka nawigacyjna z przyciskiem 4 Kolorowy wyświetlacz LCD 5

6 3.3. JEDNOSTKA CENTRALNA - WIDOK Z TYŁU 5 Gniazdo zasilania z włącznikiem i bezpiecznikiem 6 Przepust kablowy 7 Gniazdo anteny 8 Otwory wentylacyjne 9 Gniazda sensorów CO 2 i wilgotności 10 Gniazda sensorów temperatury 6

7 3.4. LISTWA STEROWNICZA 11 4 gniazda, oznaczone numerami 1 4, na sprzęt małej mocy (do 200W), taki jak pompy, nawilżacze ultradźwiękowe, elektrozawory, kable grzewcze, których stan ulega częstej zmianie. Gniazda te są sterowane bezgłośnymi triakami gniazda, oznaczone numerami, 5 8, na sprzęt o mocy do 600W, taki jak lampy, wentylatory, pompy włączane/wyłączane do kilkunastu razy dziennie. 13 Otwór montażowy 3.5. CZUJNIKI Czujniki temperatury, 4 szt. Czujnik wilgotności i temperatury, 2 szt. (wariant B) Czujnik CO 2 i temperatury, 1 szt. (z czujnikiem wilgotności i temperatury tworzy wariant A) 7

8 3.6. PROCEDURA INSTALACYJNA UWAGA! Czujniki należy podłączad przy wyłączonym zasilaniu. Podłączyd dwa czujniki wilgotności lub jeden czujnik wilgotności i czujnik CO 2 do gniazd MiniDin X i Y. Wprowadzenie typu czujnika do pamięci sterownika zostało opisane w pkt. 6.i. Podłączyd czujniki temperatury do gniazd typu MiniJack. Kolejnośd ich fizycznego umieszczenia nie ma znaczenia ustalenie ich porządku odbywa się na drodze programowej (patrz pkt. 6.h). Przykręcid antenę do gniazda SMA 8

9 Do gniazda typu IEC podłączyd kabel zasilający i włączyd przełącznik. Sterowany osprzęt, należy podłączad do gniazd na listwie sterowniczej przy wyłączonym zasilaniu, dopiero po jego odpowiedniej konfiguracji. 4. MENU 4.1. NAWIGACJA Do poruszania się po menu służy gałka z wbudowanym przyciskiem. Możliwy jest obrót w lewo, w prawo oraz wciśnięcie STRUKTURA MENU Do menu wchodzi się naciskając gałkę. Wybór pozycji następuje poprzez jej obrót. a) Ikonka Gniazda służy do przyporządkowania funkcji gniazdom ~ 230 V. Gniazda 9

10 Ogrzewanie Chłodzenie Histereza Nr czujnika Temp. dzienna Temp. nocna Histereza Pocz. dnia Kon. dnia Termostat Ogrzewanie PID Nr czujnika Temp. dzienna Temp. nocna Pocz. dnia Kon. dnia Czas TS Czas TI Czas TD Wzmocnienie K Autostrojenie Gniazdo nr 1 Gniazdo nr 2 Gniazdo nr 3 Gniazdo nr 4 Gniazdo nr 5 Gniazdo nr 6 Gniazdo nr 7 Gniazdo nr 8 Tryb Higrostat Nawilżacz Osuszacz Spryskiwacz Gn. czujnika Wilg. dzienna Wilg. Nocna Histereza Pocz. dnia Kon. dnia Gn. czujnika Wilg. dzienna Wilg. Nocna Histereza Czas. pracy Co ile Pocz. dnia Kon. dnia Godzinowy Czas włącz. Kropelkowe Czas wyłącz. Programator Sekundowy Liczba włącz. Czas pracy Włączenia Hydro Czas pracy Czas przerwy Początek Koniec Wentylowanie Gn. czujnika CO2 dzienne CO2 nocne Histereza Pocz. Dnia Kon. dnia CO 2 Dozowanie Gn. czujnika CO2 dzienne CO2 nocne Histereza Czas pracy Co ile Pocz. dnia Kon. dnia W nocy 10

11 Statyczny Włączone Wyłączone Parametry Manualnie 11

12 b) Ikonka Ustawienia umożliwia konfigurację oraz kontrolę funkcji pomocniczych. Ustawienia Zegar Ustawianie zegara Korekty Wilgotności Temperatury Opłaty Wyświetl Ustawienia Cena za 1kWh energii Moc na gniazdach 1-8 Podświetlanie Jasność podświetlania Głośnik Konfiguracja Alarmy Włącz/wyłącz głośnik Temperatura alarmowa +2 czujniki Wyświetl Uaktywnij Blokady Ustawienie blokady zakresów Rejestracja Rejestracja czujników temp. Typy sensorów Czujnik gniazda X Czujnik gniazda Y Resetuj ust. Resetuj ustaw. Przywrócenie ustawień domyślnych Wersja Wersja Aktualna wersja oprogramowania 12

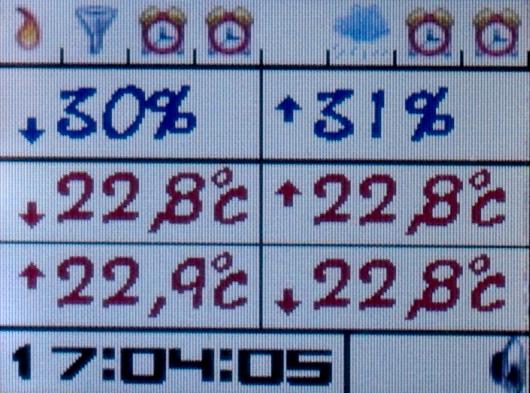

13 c) Ikonka Wród pozwala na opuszczenie menu. Wród d) Ikonka Inne aktualnie jest przygotowana do przyszłych zastosowao. Inne 4.3. PANEL GŁÓWNY- KOLOROWY WYŚWIETLACZ LCD Panel główny zawiera wszystkie najważniejsze informacje o procesie sterowania. Ikonki sygnalizujące tryb oraz aktywnośd gniazd 230V. Numery gniazd rosną od lewej strony. Wartości temperatur czujników 1,2, 3,4. Wartości wilgotności lub CO 2 dla czujnika z gniazda X i Y. Aktualny czas. Ikonka głośnika, jeśli jest aktywny. 13

14 5. TRYBY PRACY 5.1. INFORMACJE WSTĘPNE Jak wspomniano we wstępie sterownik posiada możliwośd dowolnej konfiguracji wszystkich gniazd sterujących. Dotyczy to zarówno tryby pracy jak i czujnika powiązanego z danym gniazdem. Po wybraniu z menu: na ekranie pojawi się: Gniazda <- Wróć Gniazdo nr 1 Gniazdo nr 2 Gniazdo nr 3 Gniazdo nr 4 Gniazdo nr 5 Gniazdo nr 6 Gniazdo nr 7 Gniazdo nr 8 Każda pozycja symbolizuje gniazdo 230V. Po wybraniu interesującego gniazda na ekranie będzie można zobaczyd: <- Wróć Tryb Parametry Manualnie Pozycja Tryb służy do ustalenia funkcji tego wybranego gniazda (termostat, higrostat itd. tak jak na schemacie z pkt. 4.2.a). Pozycja Parametry pozwala na ustawienie parametrów pracy dotyczących danego trybu. Przykładowo jeśli jako tryb wybrany został termostat w parametrach pojawi się: <- Wróć Nr czujnika Temp. dzienna Temp. nocna Histereza Początek dnia Koniec dnia 14

15 a jeśli programator godzinowy: <- Wróć Włączenie Wyłączenie Dzięki pozycji Manualnie możliwe jest ręczne włączanie i wyłączanie danego gniazda. Opcja ta służy tylko do chwilowej zmiany stanu gniazda po opuszczeniu tej pozycji menu przywracany jest stan wynikający z aktualnego trybu pracy. Do włączenia/wyłączenia gniazda na stałe służy tryb Statyczny (pkt. 5.6) TERMOSTAT Pozwala na sterowanie elementami grzejnymi lub chłodzącymi. a) Ogrzewanie Do wyboru są dwie metody pracy: Z histerezą lub PID BETA. Pierwsza jest standardowa i wymaga podania histerezy (zmiany wartości temperatury powodująca reakcję SUZAN). Dostępne parametry dla trybu Z histerezą: Nazwa parametru Zakres wartości Opis Nr czujnika 1 4 (1 6 jeśli zostały odblokowane czujniki, patrz pkt. 6.f) Numer czujnika temperatury, na podstawie którego odbywad będzie się sterowanie. Kolejnośd czujników temperatury ustala się w menu Ustawienia->Rejestracja (patrz pkt.6.h). Temp. dzienna 0 40 C (0 99,9 C jeśli zostały odblokowane zakresy, patrz pkt. 6.g) Temp. nocna 0 40 C (0 99,9 C jeśli zostały odblokowane zakresy, patrz pkt. 6.g) Temperatura obowiązująca podczas dnia. Temperatura obowiązująca w czasie nocy. Histereza 0,1 C 5 C Różnica między aktualną, a ustawioną temperaturą powodująca reakcję sterownika. Początek dnia 00:00:00 23:59:00 Początek trwania dnia. Koniec dnia 00:00:00 23:59:00 Koniec trwania dnia. Druga PID (regulator proporcjonalno-całkująco-różnicowy) jest funkcjonalna, ale aktualnie w fazie testów. Działa ona w oparciu o tzw. sterowanie grupowe (wypełnienie 15

16 przebiegu od 0 sek. do pełnego okresu trwającego 2,5 sek.), więc używane może byd w urządzeniach grzejnych, które nie świecą. Są to elementy typu kable grzewcze, maty, grzałki, promienniki podczerwieni itp. (chyba, że ktoś jest wielbicielem stroboskopów :). Ze względu na ich bezwładnośd cieplną można przyjąd, że regulacja odbywa się w trybie ciągłym. Najprościej rzecz ujmując PID pozwala, w większości przypadków, na osiągnięcie bardziej stabilnej temperatury niż sterowanie z histerezą (włącz/wyłącz). Okupione jest to jednak koniecznością ustawienia większej liczby parametrów, dostosowanych do konkretnego obiektu, w którym będzie regulowana temperatura. W celu poznania dokładniejszych informacji można sięgnąd po odpowiednią literaturę. Parametry te mogą zostad wprowadzone ręcznie lub automatycznie, korzystając z funkcji Autostrojenie. Procedura strojenia: a) Umieszczenie elementu wykonawczego (np. kabel grzewczy) i czujnika temperatury w obiekcie (np. terrarium). Obiekt powinien mied temperaturę otoczenia (taką jaką ma bez ogrzewania). b) Wybranie z menu Konfiguracja->Parametry danego wyjścia (kanału) funkcji Autostrojenie (oczywiście wyjście to musi byd ustawione na tryb PID). c) Rozpocznie się autostrojenie - jeśli zakooczy się pomyślnie zostaną wyznaczone TS,TI,TD oraz K, - jeśli zakooczy się z błędem należy spróbowad powtórzyd procedurę jeszcze raz (pamiętając o ochłodzeniu obiektu do temperatury początkowej), w przypadku kolejnego niepowodzenia należy ustawid parametry TS,TI,TD oraz K ręcznie lub użyd trybu z histerezą. Dostępne parametry dla trybu PID BETA : Nazwa parametru Zakres wartości Opis Nr czujnika 1 4 (1 6 jeśli zostały odblokowane czujniki, patrz pkt. 6.f) Numer czujnika temperatury, na podstawie którego odbywad będzie się sterowanie. Kolejnośd czujników temperatury ustala się w menu Ustawienia->Rejestracja (patrz pkt.6.h). Temp. dzienna 0 40 C (0 99,9 C jeśli zostały odblokowane zakresy, patrz pkt. 6.g) Temp. nocna 0 40 C (0 99,9 C jeśli zostały odblokowane zakresy, patrz pkt. 6.g) Temperatura obowiązująca podczas dnia. Temperatura obowiązująca w czasie nocy. Początek dnia 00:00:00 23:59:00 Początek trwania dnia. Koniec dnia 00:00:00 23:59:00 Koniec trwania dnia. Czas TS 0 99 sekund Czas próbkowania czas, co jaki aktywowany jest algorytm Czas TI 0 99 sekund Czas zdwojenia czas zmiany sygnału na wyjściu regulatora. Im dłuższy jest czas zdwojenia, tym mniej intensywne jest działanie tego 16

17 współczynnika. Równy w przybliżeniu wartości połowy okresu wahao sygnału wejściowego (np. temperatury). Czas TD 0 99 sekund Czas wyprzedzenia czas wyprzedzenia rozpoczęcia ograniczania sygnału wyjściowy w celu zabezpieczenia przed zbyt dużymi wahaniami sygnału wejściowego. Pozwala na silną reakcję na małe zmiany sygnału, zabezpieczając przed przewidywanym wzrostem odchyłki. Jest ok. cztery razy mniejszy od czasu zdwojenia. Wzmocnienie K 0 99 Wzmocnienie regulatora wzmocnienie uchybu (różnicy między wartością bieżącą a nastawioną) podawanego na wyjście. Wartośd zbyt mała spowoduje niemrawą reakcję sterownika a zbyt duża oscylacje. Autostrojenie - Uruchamia procedurę autostrojenia do danego obiektu (terrarium itp.). W wyniku jej pomyślnego zakooczenia zostaną dobrane nastawy TS, TI, TD oraz K. b) Chłodzenie Zmniejszanie temperatury z ustaloną histerezą. Dostępne parametry: UWAGA! Tryb PID nie jest dostępny dla gniazd posiadających przekaźnik (5-8). Nazwa parametru Zakres wartości Opis Nr czujnika 1 4 (1 6 jeśli zostały odblokowane czujniki, patrz pkt. 6.f) Numer czujnika temperatury, na podstawie którego odbywad będzie się sterowanie. Kolejnośd czujników temperatury ustala się w menu Ustawienia->Rejestracja (patrz pkt.6.h). Temp. dzienna 0 40 C (0 99,9 C jeśli zostały odblokowane zakresy, patrz pkt. 6.g) Temp. nocna 0 40 C (0 99,9 C jeśli zostały odblokowane zakresy, patrz pkt. 6.g) Temperatura obowiązująca podczas dnia. Temperatura obowiązująca w czasie nocy. 17

18 Histereza 0,1 5 C Różnica między aktualną, a ustawioną temperaturą powodująca reakcję sterownika. Początek dnia 00:00:00 23:59:00 Początek trwania dnia. Koniec dnia 00:00:00 23:59:00 Koniec trwania dnia HIGROSTAT Regulacja poziomu wilgotności powietrza w jednym z trzech trybów: a) Nawilżacz Gdy używany jest nawilżacz ultradźwiękowy. Dostępne parametry: Nazwa parametru Zakres wartości Opis Gn. czujnika X, Y Gniazdo z czujnikiem wilgotności, na podstawie którego odbywad będzie się sterowanie. Wilg. dzienna 30 % 90 % (30 % 99 % jeśli zostały odblokowane zakresy, patrz pkt. 6.g) Wilg. nocna 30 % 90 % (30 % 99 % jeśli zostały odblokowane zakresy, patrz pkt. 6.g) Wilgotnośd obowiązująca podczas dnia. Wilgotnośd obowiązująca w czasie nocy. Histereza 2 10 % Różnica między aktualną. a ustawioną wilgotnością, powodująca reakcję sterownika. Początek dnia 00:00:00 23:59:00 Początek trwania dnia. Koniec dnia 00:00:00 23:59:00 Koniec trwania dnia. b) Osuszacz Jeśli wilgotnośd w terrarium jest zbyt duża i wymagane jest jej zmniejszenie (np. za pomocą wentylatora, żarówki, kabla grzewczego itp.) Dostępne parametry: Nazwa parametru Zakres wartości Opis Gn. czujnika X, Y Gniazdo z czujnikiem wilgotności, na podstawie którego odbywad będzie się sterowanie. Wilg. dzienna % (30 99 % jeśli zostały odblokowane zakresy, patrz pkt.6.g) Wilg. nocna % (30 99 % jeśli zostały odblokowane zakresy, patrz Wilgotnośd obowiązująca podczas dnia. Wilgotnośd obowiązująca w czasie nocy. 18

19 pkt. 6.g) Histereza 2 10 % Różnica między aktualną, a ustawioną wilgotnością, powodująca reakcję sterownika. Początek dnia 00:00:00 23:59:00 Początek trwania dnia. Koniec dnia 00:00:00 23:59:00 Koniec trwania dnia. c) Spryskiwacz Przeznaczony do kontrolowanie systemu zraszającego z pompką. Tryb ten daje wodzie czas na odparowanie uaktywniając gniazdo co pewien czas (1-59 minut) na wybraną liczbę sekund (0-60). Oczywiście poziom wilgotności jest na bieżąco monitorowany i jeśli nie będzie takiej potrzeby to gniazdo nie zostanie włączone lub po osiągnięciu odpowiedniego poziomu zostanie wyłączone w trakcie działania. Dostępne parametry: Nazwa parametru Zakres wartości Opis Gn. czujnika X, Y Gniazdo z czujnikiem wilgotności, na podstawie którego odbywad będzie się sterowanie. Wilg. dzienna % (30 99 % jeśli zostały odblokowane zakresy, patrz pkt. 6.g) Wilg. nocna % (30 99 % jeśli zostały odblokowane zakresy, patrz pkt. 6.g) Wilgotnośd obowiązująca podczas dnia. Wilgotnośd obowiązująca w czasie nocy. Histereza 2-10% Różnica między aktualną a ustawioną wilgotnością, powodująca reakcję sterownika. Czas pracy 0 59 sekund Maksymalny czas włączenia gniazda. Co ile minut 1 59 minut Czas pomiędzy ewentualnymi aktywnościami gniazda. Początek dnia 00:00:00 23:59:00 Początek trwania dnia. Koniec dnia 00:00:00 23:59:00 Koniec trwania dnia PROGRAMATOR CZASOWY Sterowanie czasowe gniazdem. Dostępne tryby: a) Programator godzinowy Czas włączenia i wyłączenia elementu podłączonego do tego gniazda (niezależnie od warunków w terrarium) z rozdzielczością wynoszącą 1 minutę. Możliwe jest ustawienie godziny włączenia późniejszej niż wyłączenia, nastawa np. godzina włączenia 20:11, godzina wyłączenia 8:23 również funkcjonuje poprawnie. 19

20 Dostępne parametry: Nazwa parametru Zakres wartości Opis Włączenie 00:00:00 23:59:00 Czas włączenia. Wyłączenie 00:00:00 23:59:00 Czas wyłączenia. b) Programator sekundowy Programator sekundowy jest pomocny wtedy, gdy konieczne jest uruchamianie gniazda kilka razy dziennie (maks. 10 razy) o wybranych porach (rozdzielczośd minutowa) na krótki okres czasu (maks. 240 sek.). Dostępne parametry: Nazwa parametru Zakres wartości Opis Liczba włączeo 0 10 Liczba włączeo gniazda Czas pracy sekund Czas pracy gniazda podczas włączenia. Włączenia 00:00:00 23:59:00 Godziny włączeo. c) Programator nawadnianie kropelkowe Ten typ programatora czasowego przeznaczony jest do sterowania systemem kroplującym, służącym do precyzyjnego nawadniania roślin. Umożliwia generowanie przepływu w kroplownikach. Czas włączenia i wyłączenia elementu podłączonego do tego gniazda z rozdzielczością wynoszącą 1 minutę. Możliwe jest ustawienie godziny włączenia późniejszej niż wyłączenia, nastawa np. godzina włączenia 20:11, godzina wyłączenia 8:23 również funkcjonuje poprawnie. Dostępne parametry: Nazwa parametru Zakres wartości Opis Włączenie 00:00:00 23:59:00 Czas włączenia pompy. Wyłączenie 00:00:00 23:59:00 Czas wyłączenia pompy. d) Programator hydro Programator hydro przeznaczony jest do kontrolowania systemu hydroponicznego, w którym rośliny uprawiane są na obojętnym chemicznie podłożu mineralnym (bez ziemi). Roztwór wodny dawkowany jest na podłoże, z którego bezpośrednio odżywiają się korzenie. Możliwe jest ustawienie czasu pracy pompy przeplatanej czasem przerwy, aktywnej tylko w zadanych godzinach. Jeśli aktualny czas nie zawiera się w przedziale Początek - Koniec pompa będzie wyłączona. Możliwe jest ustawienie początkowej godziny późniejszej niż koocowej. 20

21 Dostępne parametry: Nazwa parametru Zakres wartości Opis Czas pracy 0 59 sekund Czas przez jaki następuje pompowanie roztworu wodnego. Czas przerwy 00:00:00 23:59:00 Czas przerwy między pompowaniami. Początek 00:00:00 23:59:00 Początek aktywności pompy. Koniec 00:00:00 23:59:00 Koniec aktywności pompy REGULATOR CO 2 Pozwala na sterowanie elementami służącymi do regulacji poziomu CO 2. Do wyboru są dwie metody pracy: Wentylowanie lub Dozowanie. a) Wentylowanie Tryb ten pozwala na obniżanie poziomu CO 2 w powietrzu za pomocą wentylatora, który będzie uruchamiany po przekroczeniu ustawionego progu. Dostępne parametry: Nazwa parametru Zakres wartości Opis Gn. czujnika X, Y Gniazdo z czujnikiem CO 2, na podstawie którego odbywad będzie się sterowanie. CO2 dzienne ppm Poziom CO 2 obowiązujący podczas dnia. CO2 nocne ppm Poziom CO 2 obowiązujący podczas nocy. Histereza ppm Różnica między aktualnym, a ustawionym poziomem CO 2 powodująca reakcję sterownika. Początek dnia 00:00:00 23:59:00 Początek trwania dnia. Koniec dnia 00:00:00 23:59:00 Koniec trwania dnia. b) Dozowanie Służy do zwiększania poziomu CO 2 w powietrzu za pomocą np. butli z elektrozaworem. Tryb ten daje gazowi czas na wymieszanie z powietrzem uaktywniając gniazdo co pewien czas (1-59 minut) na wybraną liczbę sekund (0-59). Poziom CO 2 jest na bieżąco monitorowany i jeśli nie będzie takiej potrzeby to wyjście nie zostanie włączone lub po osiągnięciu odpowiedniego poziomu CO 2 zostanie wyłączone w trakcie działania. 21

22 Dostępne parametry: Nazwa parametru Zakres wartości Opis Gn. czujnika X, Y Gniazdo z czujnikiem CO 2, na podstawie którego odbywad będzie się sterowanie. CO2 dzienne ppm Poziom CO 2 obowiązujący podczas dnia. CO2 nocne ppm Poziom CO 2 obowiązujący podczas nocy. Histereza ppm Różnica między aktualnym, a ustawionym poziomem CO 2 powodująca reakcję sterownika. Czas pracy 0 59 sekund Maksymalny czas włączenia gniazda. Co ile minut 1 59 minut Czas pomiędzy ewentualnymi aktywnościami gniazda. Początek dnia 00:00:00 23:59:00 Początek trwania dnia. Koniec dnia 00:00:00 23:59:00 Koniec trwania dnia. W nocy Tak/Nie Pozwala na wyłączenie gniazda podczas nocy. Nie gniazdo wyłączone w nocy STATYCZNY Tryb ten służy do włączenia lub wyłączenia danego gniazda na stałe POZOSTAŁE INFORMACJE Wskazane jest wyłącznie nieużywanych gniazd (Statyczny tryb pracy), dzięki czemu nastąpi zmniejszenie zużycia energii oraz przedłużenie żywotności elementów sterujących. Elementy wykonawcze małej mocy (np. pompki, nawilżacze, wentylatory, elektrozawory, kable grzewcze), których stan jest często zmieniany wskazane jest, w miarę możliwości, podłączad pod gniazda nr 1-4 (sterowane półprzewodnikowymi, bezgłośnymi triakami), a gniazda nr 5-8 (sterowane mechanicznymi, z charakterystycznym odgłosem przełączania styku, przekaźnikami) zarezerwowad dla osprzętu wolno-zmiennego (np. lampy, wentylatory, pompy włączane do kilkunastu razy dziennie). Zabieg ten przedłuży żywotnośd elementów. Wszystkie nastawy pamiętane są w nieulotnej pamięci nie są tracone po zaniku zasilania. 22

23 6. USTAWIENIA GLOBALNE Poza opisanymi w pkt. 5 ustawieniami dla konkretnego gniazda w sterowniku SUZAN zawarto szereg innych, zazwyczaj o zasięgu globalnym, ustawieo. Po wybraniu z menu: na ekranie pojawi się: Ustawienia <- Wróć Zegar Korekty Opłaty Podświetlanie Głośnik +2 czujniki Blokady Rejestracja Typy sensorów Resetuj ust. Wersja Działania każdej funkcji opisane zostanie poniżej. a) Zegar Ustawienie globalnego czasu sterownika. Wszystkie czasowe funkcje zależne są od tego parametru. Dostępne parametry: Nazwa parametru Zakres wartości Opis Ustawienia zegarka 00:00:00 23:59:00 Globalna godzina b) Korekty Każdy czujnik posiada pewną fabryczną niedokładnośd użytkownik sterownika SUZAN ma możliwośd poprawy ich wskazao. Dostępne parametry: Nazwa parametru Zakres wartości Opis Korekta higrometru X % Korekta higrometru umieszczonego w gnieździe X. 23

24 Korekta higrometru Y % Korekta higrometru umieszczonego w gnieździe Y. Korekta termometru nr C Korekta termometru nr 1 Korekta termometru nr C Korekta termometru nr 2 Korekta termometru nr C Korekta termometru nr 3 Korekta termometru nr C Korekta termometru nr 4 c) Opłaty BETA Sterownik pozwala na monitorowania zużycia energii elektrycznej przez urządzenia wykonawcze podłączone do jego gniazd. Funkcjonalnośd ta jest możliwa po wprowadzeniu ceny za 1kWh oraz mocy urządzeo podłączonych do każdego wyjścia (pomiar odbywa się na drodze programowej). Na ekranie pojawi się koszt aktualnie zużytej energii dla każdego gniazda. Funkcja ta jest aktualnie w fazie wdrażania wskazania są zerowania po wyłączeniu sterownika. Dostępne parametry: Nazwa parametru Zakres wartości Opis Cena [gr.] za 1kWh energii gr. Cena 1kWh energii elektrycznej Moc [W] urządzenia na wyjściu nr W Moc urządzenia na wyjściu nr 1 Moc [W] urządzenia na wyjściu nr W Moc urządzenia na wyjściu nr 2 Moc [W] urządzenia na wyjściu nr W Moc urządzenia na wyjściu nr 3 Moc [W] urządzenia na wyjściu nr W Moc urządzenia na wyjściu nr 4 Moc [W] urządzenia na wyjściu nr W Moc urządzenia na wyjściu nr 5 Moc [W] urządzenia na wyjściu nr W Moc urządzenia na wyjściu nr 6 Moc [W] urządzenia na wyjściu nr W Moc urządzenia na wyjściu nr 7 Moc [W] urządzenia na wyjściu nr W Moc urządzenia na wyjściu nr 8 d) Podświetlanie Poziom podświetlania wyświetlacza. Sterownik posiada dwa tryby pracy podświetlania - normalny i ustawiania. Tryb ustawiania aktywowany jest naciśnięciem przycisku i kooczy się automatycznie, jeśli przycisk nie jest wciskany przez kilkadziesiąt sekund. Dla trybu ustawiania poziom jasności ustawiony jest na stałe. Po zakooczeniu trybu ustawiania trwa tryb normalny - użytkownik ma możliwośd zmiany jego jasności w zależności od potrzeb. Dostępne parametry: Nazwa parametru Zakres wartości Opis Jasnośd podświetlania % Określony procentowo poziom podświetlania. 24

25 e) Głośnik Sterownik posiada wbudowany sygnalizator dźwiękowy do sygnalizowania różnych zdarzeo np. przekręcenia gałki. Kolejnym zastosowaniem jest sygnalizowanie sytuacji alarmowych przekroczenia danej wartości temperatury czujnika temperatury np. w wyniku uszkodzenia. Dostępne parametry: Nazwa parametru Zakres wartości Opis Konfiguracja głośnika Włączony/Wyłączony Stan głośnika. Alarmy 0 99 C Wartośd temperatury, przekroczenie Temperatura alarmowa której uruchamia alarm. f) +2 czujniki Sterownik posiada w standardzie cztery czujniki temperatury. Jeśli liczba ta jest do danego zastosowania zbyt mała możliwe jest odblokowanie dodatkowych dwóch sztuk czujników (czyli łącznie 6 szt.), które znajdują się w plastikowych obudowach razem z czujnikami wilgotności. Dodatkowe sensory mają nieco gorsze parametry, jednak są wystarczające do większości zastosowao. Ich wskazania nie są widoczne na ekranie głównym (tzn. tym, który widoczny jest po włączeniu sterownika), ale po wybraniu z podmenu +2 czujniki pozycji Wyświetl. Po ich uaktywnieniu wszystkie tryby związane z termostatem zyskują gotowe do wyboru dwa dodatkowe czujniki. Wskazania dodatkowych czujników nie są widoczne w programie komputerowym. Dostępne parametry: Nazwa parametru Zakres wartości Opis Wyświetl n/d Pozycja pozwala na obserwowanie wskazao odblokowanych czujników temperatury. Uaktywnij Tak/Nie Tak dodatkowe czujniki aktywne (w ustawieniach termostatów pojawi się możliwośd wskazania czujnika nr 5 i 6) Nie dodatkowe czujniki nie aktywne g) Blokady Sterownik umożliwia nastawę temperatury w zakresie 0 40 C i wilgotności w przedziale 30 90%. Są to wartości odpowiednie dla większości flory i fauny oddawanej pod opiekę SUZAN. Wychodząc naprzeciw użytkownikom znajdujących mniej typowe zastosowanie dla urządzenia istnieje możliwośd zwiększenia zakresu ustawianej temperatury do 99,9 C i wilgotności do 99%. Dostępne parametry: Nazwa parametru Zakres wartości Opis Blokada zakresów Aktywna/Nieaktywna Pozycja pozwala na zwiększenia zakresu nastaw czujników. 25

26 h) Rejestracja Czujniki temperatury rozpoznawane są po swoim wewnętrznym, zapisanym w fabryce adresie. Ich kolejnośd (1-4) rozpoznawana przez sterownik nie zależy do pozycji w gnieździe JACK. W związku z tym istnieje koniecznośd programowego określenia ich kolejności przyporządkowania każdemu liczby od 1 do 4. W tym celu utworzono pozycję w menu Rejestracja. Po jej wyborze na ekranie pojawią się temperatury z czterech czujników temperatury w czasie tego procesu muszą byd podłączone wszystkie. Określenie ich kolejności następuje poprzez ogrzanie każdego z nich do temperatury co najmniej 40 C. Na ekranie na bieżąco jest wyświetlana temperatura i nr już ogrzanego, a tym samym zarejestrowanego, czujnika. Najwcześniej ogrzany dostanie niższy identyfikator. Po zarejestrowaniu wszystkich czterech sztuk nastąpi automatyczny ich zapis do pamięci. Ich położenie na wyświetlaczu LCD to: i) Typy sensorów Podmenu to służy do konfiguracji rodzaju czujników podłączanych do gniazd mini-din Y i X: Dostępne parametry: Nazwa parametru Zakres wartości Opis Czujnik gniazda X Czujnik wilg. A Czujnik wilg. B Czujnik wilg. C Czujnik CO2 Czujnik wilg. A, B, C czujniki służące do pomiaru wilgotności powietrza. Czujnik CO 2 czujnik do pomiaru wartości CO 2 w powietrzu. Czujnik gniazda Y Czujnik wilg. A Czujnik wilg. B Czujnik wilg. C Czujnik CO2 Czujnik wilg. A, B, C czujniki służące do pomiaru wilgotności powietrza Czujnik CO 2 czujnik do pomiaru wartości CO 2 w powietrzu Typ czujnika dostępny jest na karcie gwarancyjnej dołączonej do urządzenia, standardowo B. j) Resetuj ust. Pozycja ta pozwala na przywrócenie nastawieo fabrycznych. Czasami jest to istotne przy większej aktualizacja oprogramowania sterownika. 26

27 Dostępne parametry: Nazwa parametru Zakres wartości Opis Przywrócenie ustawieo Tak/Nie Pozycja pozwala przywrócenie fabrycznych domyślnych ustawieo fabrycznych wszystkich nastaw w systemie. k) Wersja Informacje o aktualnej wersji oprogramowania należy sprawdzid tą informację po aktualizacji oprogramowania. Na ekranie widoczna jest też aktualna temperatura płytki drukowanej sterownika. 27

28 7. INSTALACJA I KONFIGURACJA OPROGRAMOWANIA BLUETOOTH Dostarczony razem ze sterownikiem adapter Bluetooth należy podłączyd do portu USB. System Windows automatycznie zainstaluje wymaganie sterowniki i możliwa będzie dalsza konfiguracja. W czasie całej czynności SUZAN powinien byd włączony. Poniżej przedstawiono opis konfiguracji dla systemu Windows XP oraz Windows 7. Przed instalacją wg poniższego opisu należy odinstalowad zewnętrzne programy typu Bluesoleil WINDOWS XP Kliknąd prawym guzikiem na niebieską ikonkę, następnie wybrad Dodaj urządzenie Bluetooth: Jeśli ikonki nie ma, można zrealizowad to samo wybierając Start -> Panel sterowania -> Urządzenia Bluetooth -> Dodaj: 28

29 Zaznaczyd biały kwadrat i kliknąd Dalej: Podświetlid kliknięciem urządzenie i następnie kliknąd Dalej: 29

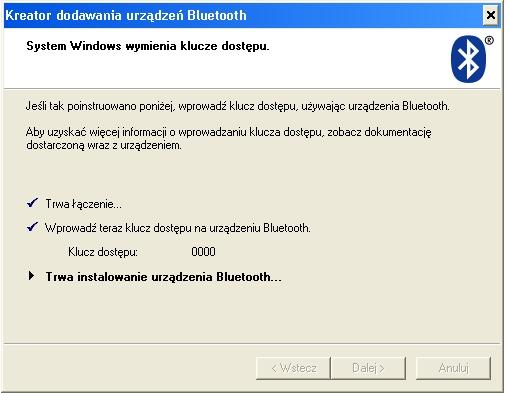

30 Wybrad pozycję Pozwól mi wybrad mój własny klucz dostępu. Wpisad indywidualny 4-cyfrowy kod dołączony do instrukcji: Nastąpi parowanie komputera z SUZAN: 30

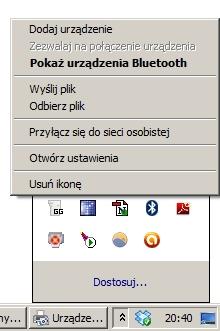

31 Na ekranie pojawi się informacja o pomyślnym przebiegu operacji oraz nazwy przypisanych portów szeregowych, proszę zanotowad port wychodzący (w przykładzie COM 15) WINDOWS 7 Kliknąd prawym guzikiem na niebieską ikonkę, następnie wybrad Dodaj urządzenie: 31

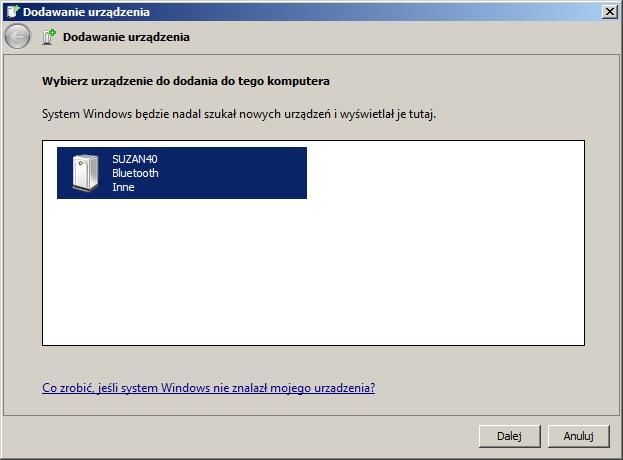

32 Jeśli ikonki nie ma, można zrealizowad to samo wybierając Start -> Urządzenia i drukarki: Podświetlid kliknięciem urządzenie i następnie kliknąd Dalej: 32

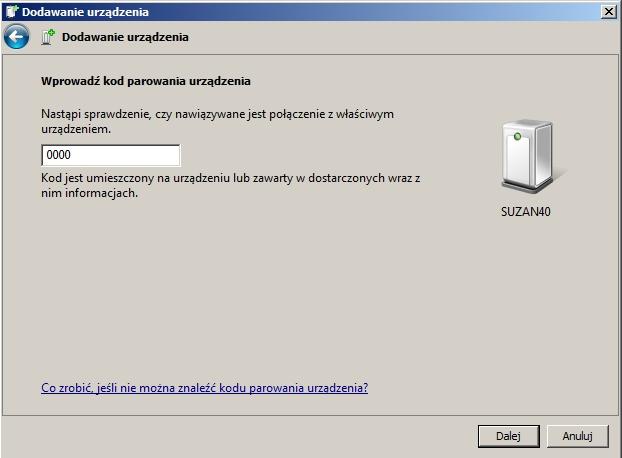

33 Wybrad Wprowadź kod parowania urządzenia: Wpisad indywidualny 4-cyfrowy kod dołączony do instrukcji: 33

34 Na ekranie pojawi się informacja o pomyślnym przebiegu operacji: W celu uzyskania informacji o przydzielonym porcie szeregowym kliknąd prawym guzikiem myszki na niebieską ikonkę Bluetooth, następnie Otwórz ustawienia: 34

35 Wybrad zakładkę Porty COM i zanotowad port o kierunku wychodzącym (w przykładzie COM27). 35

36 8. APLIKACJA POMOCNICZA Elementem zwiększającym funkcjonalnośd systemu SUZAN jest aplikacja na komputer. Program ten pozwala na bezprzewodową konfigurację, monitorowanie stanu czujników oraz sterowanych gniazd. Za jego pomocą możliwa jest też aktualizacja oprogramowania sterownika (np. wgranie udostępnionej przez autora najnowszej wersji oprogramowania z nowymi funkcjami) WYBÓR JĘZYKA APLIKACJI Po poprawnym skonfigurowaniu Bluetooth (patrz pkt.7, jest to konieczne tylko raz) można uruchomid program SUZAN.exe. W panelu bocznym wybrad Ustawienia: Z listy rozwijanej wybrad jeden z dostępnych języków oraz uruchomid ponownie aplikację (jeśli język wymagał zmiany) NAWIĄZYWANIE POŁĄCZENIA Z listy wybrad należy nr portu, który wcześniej zapisaliśmy i kliknąd na Połącz: Na dolnym pasku powinien pojawid się napis Port otwarty. 36

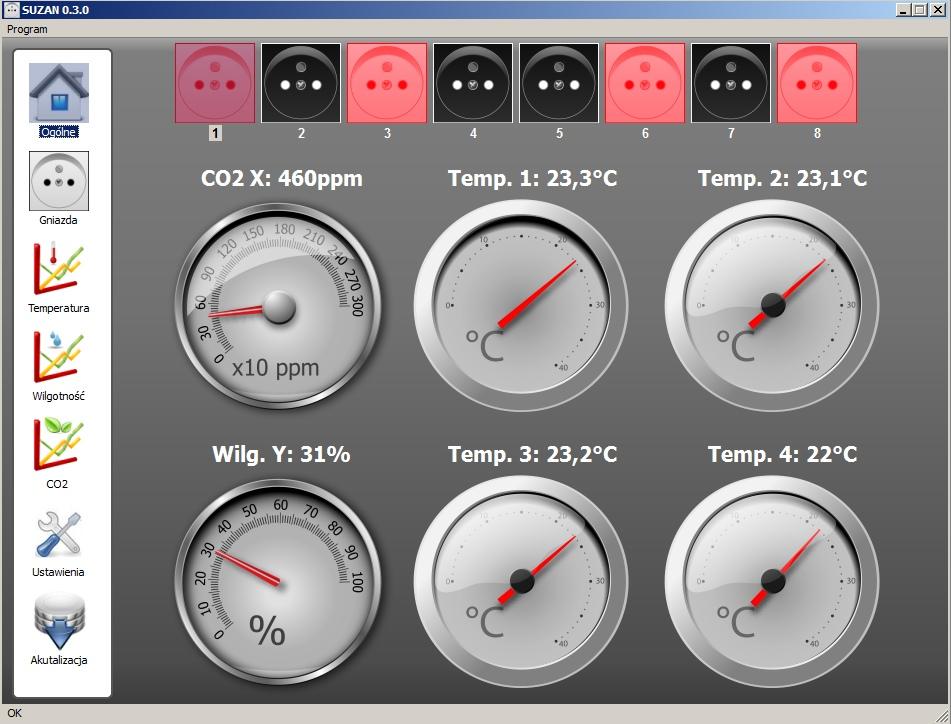

37 8.3. MONITOROWANIE STANU GNIAZD I SENSORÓW Po pomyślnym nawiązaniu połączenia (patrz p.8.2.) w polu Aktualizacja danych wybrad liczbę sekund, co jaką periodycznie będą pobierane dane oraz zaznaczyd biały kwadrat: W panelu bocznym wybrad Ogólne: Okna powinny na bieżąco wypełniad się przesyłanymi przez sterownik parametrami. 37

38 W górnej części panelu widoczne jest 8 ikon odpowiadające gniazdom 230V, opis stanów przykładowo dla gniazda nr 1: Stan gniazda nieokreślony (przed połączeniem ze sterownikiem) Gniazdo wyłączone Gniazdo włączone Gniazdo wyłączone manualnie (patrz pkt. 8.5) Gniazdo włączone manualnie (patrz pkt. 8.5) Dolna częśd zawiera cyfrową i analogową postad wartości z sensorów parametrów środowiskowych, przykładowo: Temperatura z czujnika nr 1 Wilgotnośd względna z czujnika gniazda Y CO 2 z czujnika gniazda X 38

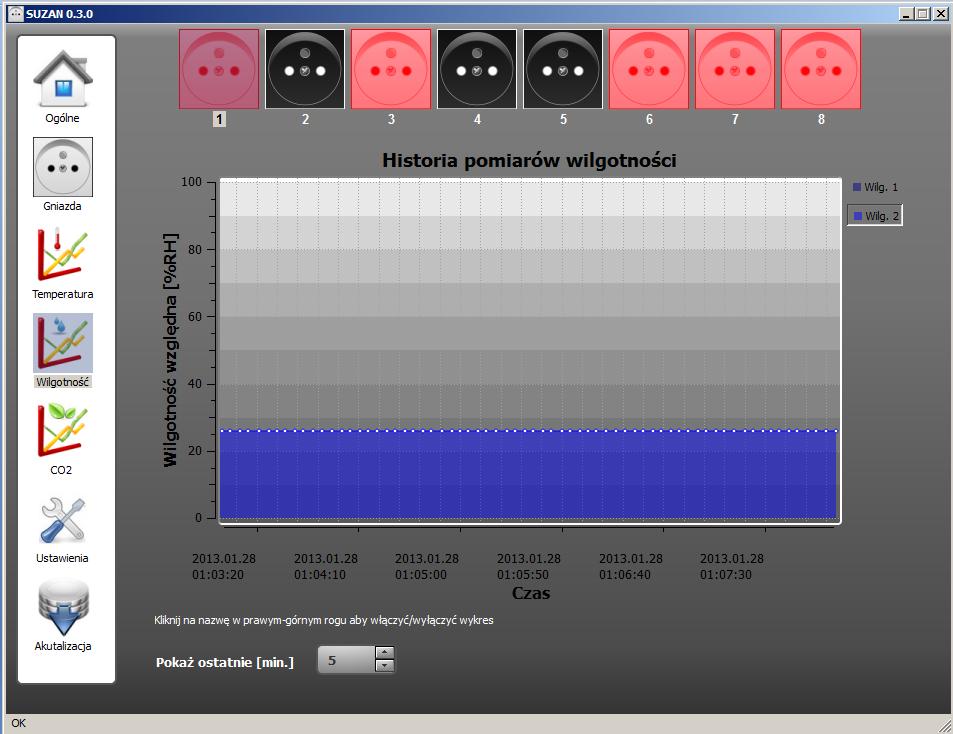

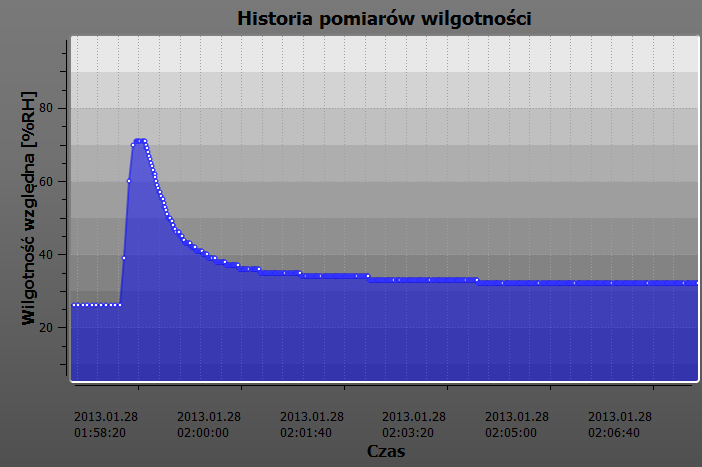

39 8.4. WYKRESY Program posiada możliwośd przedstawiania wartości odczytanych z sensorów w postaci wykresów. Oś pionowa wykresów dotyczy mierzonej wielkości a oś pozioma to czas pomiaru. W prawej części znajdują się przyciski do włączania/wyłączania wykresu dla danego czujnika: 39

40 40

41 W dolnej części znajduje się okno pozwalające na wybór liczby ostatnich minut wykresu, które zmieszczą się na jednej planszy: Obok kursora myszki pojawia się aktualna wartośd parametru: Używając prawego przycisku lub pokrętła przewijania myszki możliwe jest zbliżanie i oddalanie wykresu: 41

42 Lewy przycisk używay jest do przesuwania wykresu w obu osiach: W celu uniknięcia automatycznego przesuwania wykresu w niektórych przypadkach przydatne będzie chwilowe wyłączenie automatycznej aktualizacji danych (patrz pkt. 8.3). 42

43 8.5. MANUALNE STEROWANIE GNIAZDAMI Oprogramowanie udostępnia możliwośd manualnego włączenia i wyłączenia danego gniazda, niezależnie od stanu jaki wynika z jego aktualnego trybu pracy. Po kliknięciu na ikonie gniazda prawym klawiszem myszki pojawi się menu: Na ikonie w trybie manualnym pojawia się litera M. UWAGA! Należy pamiętad o zakooczeniu w wybranym momencie trybu manualnego i oddanie gniazda powrotem pod kontrolę SUZAN klikając na Zakoocz tryb manualny. W innym wypadku stan gniazda nie będzie się zmieniał niezależnie od wybranego dla niego trybu pracy! 8.6. USTAWIENIA W zakładce Ustawienia, oprócz zegarka, zarządzenia połączeniem, aktualizacją danych i wersją językową znajduje się narzędzie pozwalające na odczyt i modyfikację ustawieo sterownika SUZAN. Aby tego dokonad należy kliknąd na wybranym parametrze w polu Ustawienia, dzięki czemu obszar po prawej stronie wypełni się danymi odczytanymi z urządzenia. W razie potrzeby pola te można zmodyfikowad i zapisad w urządzeniu poprzez kliknięcie przycisku Zapisz. 43

44 8.7. TRYBY PRACY W panelu bocznym wybrad Gniazda: Aplikacja umożliwia: a) Odczyt aktualnego trybu wybranego gniazda wraz z parametrami. W tym celu należy kliknąd lewym przyciskiem myszki na ikonce danego gniazda. Wynikiem tej operacji będzie podświetlenie nazwy trybu w polu Tryby pracy gniazd wraz z pojawieniem się związanych z nim parametrów. b) Modyfikację parametrów aktualnego trybu pracy gniazda Pierwszą czynnością jest odczyt trybu gniazda wg punktu a). Następnie należy zmodyfikowad wybrane parametry i kliknąd na przycisk Zapisz. c) Zmianę trybu pracy gniazda wraz z parametrami 44

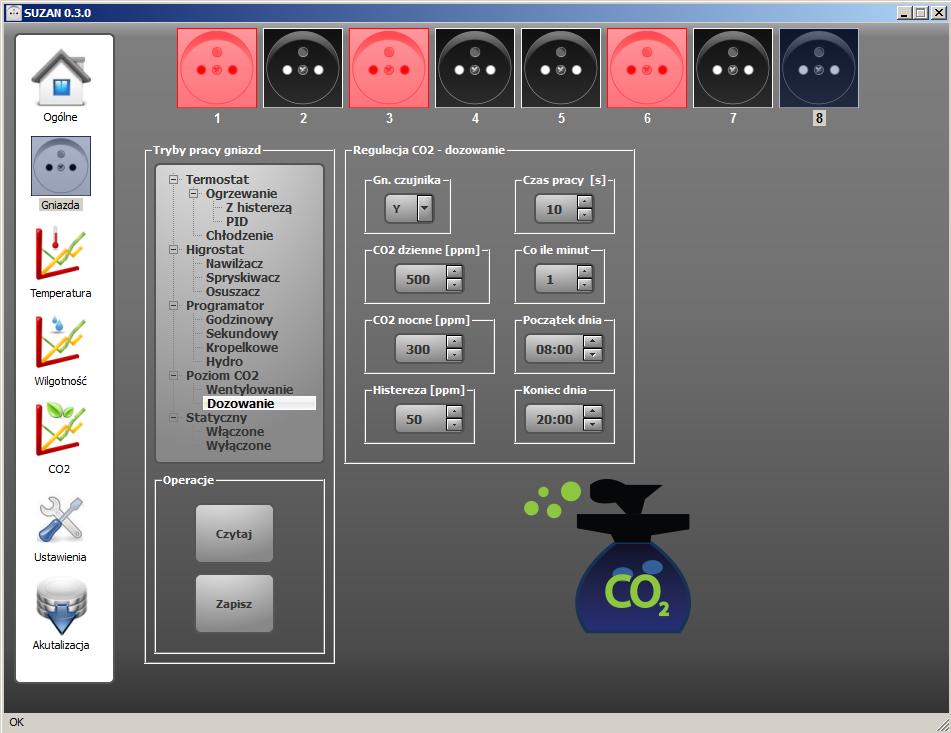

45 W celu zmiany trybu pracy gniazda należy kliknąd na jego ikonkę. Następnie w lewym panelu kliknąd na tryb pracy, jaki chcemy mu ustawid. Kolejną czynnością jest kliknięcie przycisku Czytaj. Wynikiem tej czynności będzie pojawienie się parametrów skojarzonych z wybranym trybem. Po dostosowaniu ich do potrzeb należy kliknąd na Zapisz. 45

46 8.8. AKTUALIZACJA OPROGRAMOWANIA STEROWNIKA Wskazad plik *.bin z oprogramowaniem sterownika, kliknąd Wybierz plik a następnie Aktualizuj. Rozpocznie się proces aktualizacji oprogramowania, aktualny postęp sygnalizuje niebieski pasek: Po kilkudziesięciu sekundach pasek powinien osiągnąd 100% a następnie się wyzerowad, sygnalizując poprawną aktualizację oprogramowania. 46
