1 Licznik impulso w CN instrukcja obsługi 1. Dane techniczne. Zasilanie DC 24V, +/- 10% Zakres Wyświetlacz Wyjścia przekaźnika Przekaźniki Żywotność Maks. prędkość zliczania Napięcia wejściowe PV(stan aktualny) 6 cyfrowy, wysokośd liter 9.2 mm, czerwone SV(stan zadany): 6 cyfrowy, wysokośd cyfr 7.0 mm, zielone Obciążalnośd styków AC 250V, 3A OUT1-NO/NC, OUT2-NO/NC, BA.O NO/NC Mechaniczna: 10^6 operacji minimum Elektryczna: 10^4 operacji - minimum 1Hz, 30Hz, 1kHz, 5kHz, 10 khz Wysokie(logiczne 1): VDC Niskie(logiczne 0): VDC Sygnały sterujące Metody resetowania Sterowanie 5ms INA, INB, INHIBIT, RESET, BATCH RESET wyłączenie zasilania, zewnętrzne (RESET), ręczne PNP lub NPN Zasilanie zewnętrzne DC 12V/100mA(Max.)- tylko na użytek czujników Otwór montażowy 45x95mm Waga ~130 g Temperatura pracy -10~ 55 C Dopuszczalna wilgotność 35~85 RH 1 S t r o n a

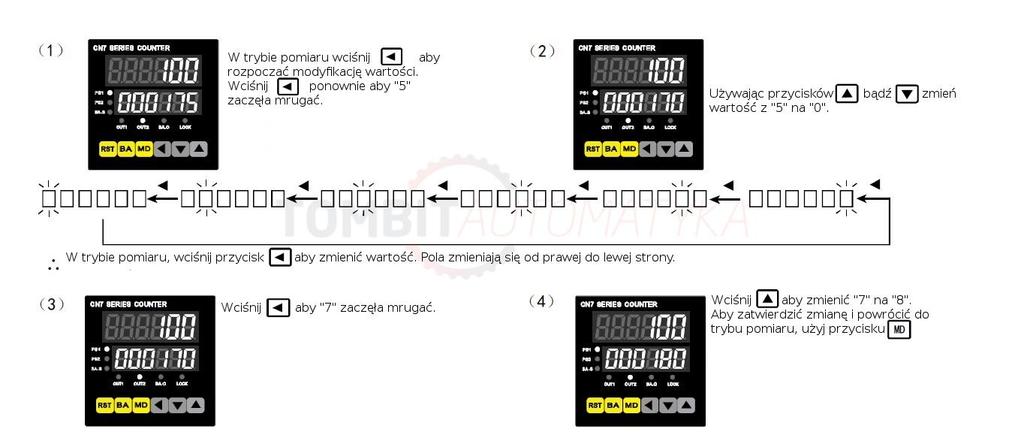

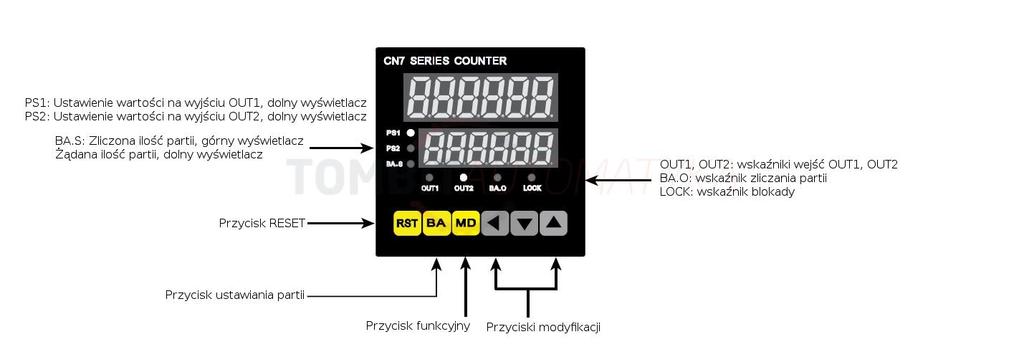

2 2. Panel sterowania. 3. Wprowadzanie danych. Przykładowa zmiana wartości ze 175 na S t r o n a

3 4. Zliczanie partii i ustawianie wartości partii. 1. Zliczanie partii Zliczanie partii może zostad zresetowane jedynie przez sygnał zewnętrzny. Jeżeli wartośd partii przekroczy , zliczanie partii zresetuje się automatycznie. Pierwsze zliczanie partii nie może zostad zresetowane przez przycisk RESET bądź przez sygnał zewnętrzny. Jeżeli został ustawiony sygnał alarmowy a wartośd zliczana partii osiągnie ustawioną wartośd, sterownik uruchomi sygnał alarmowy. 2. Modyfikacja ustawienia wartości partii W trybie pomiaru, wciśnij przycisk BA aby wejśd w tryb zmiany wartości partii. Modyfikacja tej wartości przebiega w analogiczny sposób jak przy zmianie wartości w trybie pomiaru (przy użyciu przycisków modyfikacji). Po wybraniu żądanej wartości, użyj przycisku MD aby zatwierdzid zmianę. W momencie zmiany wartości partii, górny wyświetlacz będzie pokazywał aktualną wartośd zliczonych partii. W przypadku bezczynności, sterownik automatycznie powróci do trybu pomiaru po 60 sekundach. 3 S t r o n a

4 5. Współczynnik skalowania sygnału. Przykładowo: przy średnicy wału 22 mm i rozdzielczości enkodera 1000 impulsów na obrót, współczynnik skalowania (zgodnie ze wzorem) będzie wynosił 0,069mm/impuls. Współczynnik skalowania modyfikuje się w ustawieniach licznika (opcja SCL, zakres od 0, ). 6. Blokowanie przycisków panelu. LoFF (LOCK OFF): blokowanie wyłączone. LoC.I (LOCK LEVEL1): blokada przycisku RESET. LoC.2(LOCK LEVEL2): blokada przycisków modyfikacji. LoC.3(LOCK LEVEL3): blokada przycisków RESET i modyfikacji. 4 S t r o n a

5 7. Menu ustawień licznika. 5 S t r o n a

6 8. Obsługa menu licznika. 1. W przypadku bezczynności, po 60 sekundach licznik zamknie menu i automatycznie powróci do trybu pomiaru. 2. Przy wyborze trybów wyjścia F lub N, nie ma możliwości ustawienia czasu wyjścia OUT2. 3. Przy wyborze trybów wyjścia S, T, D, możliwymi do wyboru trybami wejścia są Ud-A, Ud-B, Ud-C. Przy wyborze trybów wejścia U bądź D, nie ma możliwości wyboru trybów wyjścia S, T, D. 4. Przy wyborze trybu wyjścia D, ustawienie prędkości zliczania wyższej niż 1000 może spowodowad zakłócenia na wyjściu. 5. Kiedy wybrano maksymalną prędkośd zliczania 5000 bądź 10000, przestawienie licznika w tryb wyjścia D spowoduje automatyczne przestawienie prędkości do wartości Po otwarciu menu ustawieo, zewnętrzny sygnał wejścia może zostad rozpoznany. W takim przypadku, po zamknięciu menu ustawieo, licznik zresetuje się automatycznie. 7. Jeżeli wartośd początkowa (W) będzie wyższa niż ustawienie OUT1 i OUT2, wyjścia OUT1 i OUT2 nie będą reagowad. 6 S t r o n a

7 9. Tryby wejścia. A: poza min szerokością sygnału; B: poza połową min szerokości sygnału; no counting: brak zliczania; counting value: zliczona wartośd; 7 S t r o n a

8 W przypadku użycia faz A i B enkodera, proszę używad wejśd INA i INB i wybrad tryb wejścia Ud-C. 8 S t r o n a

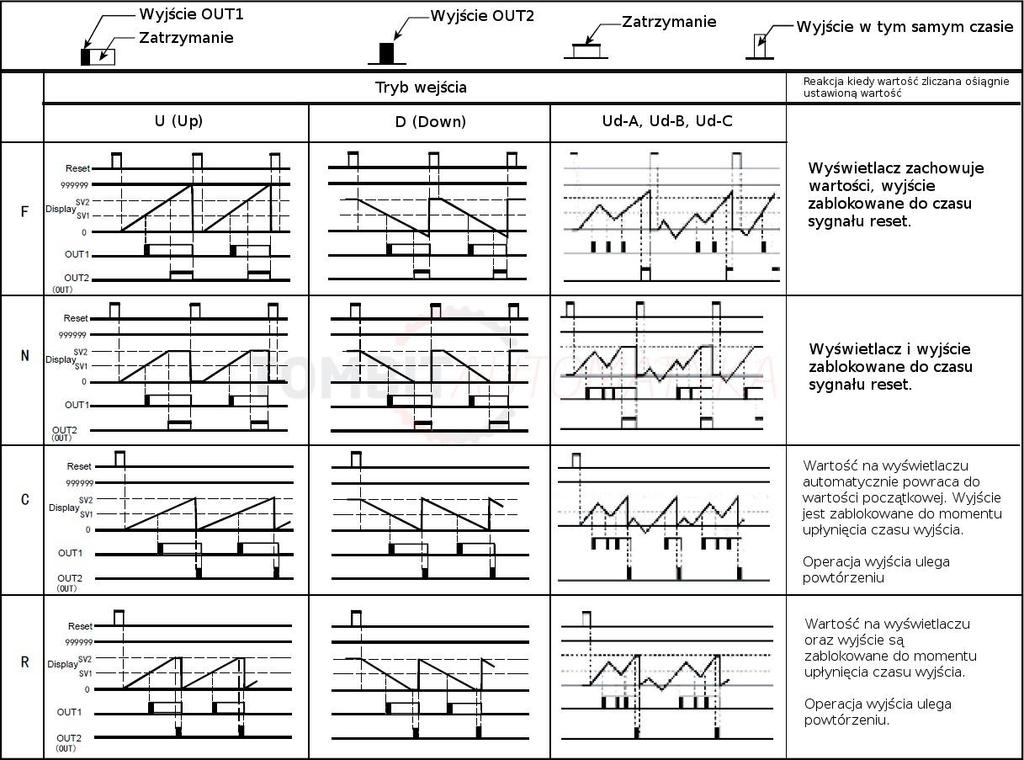

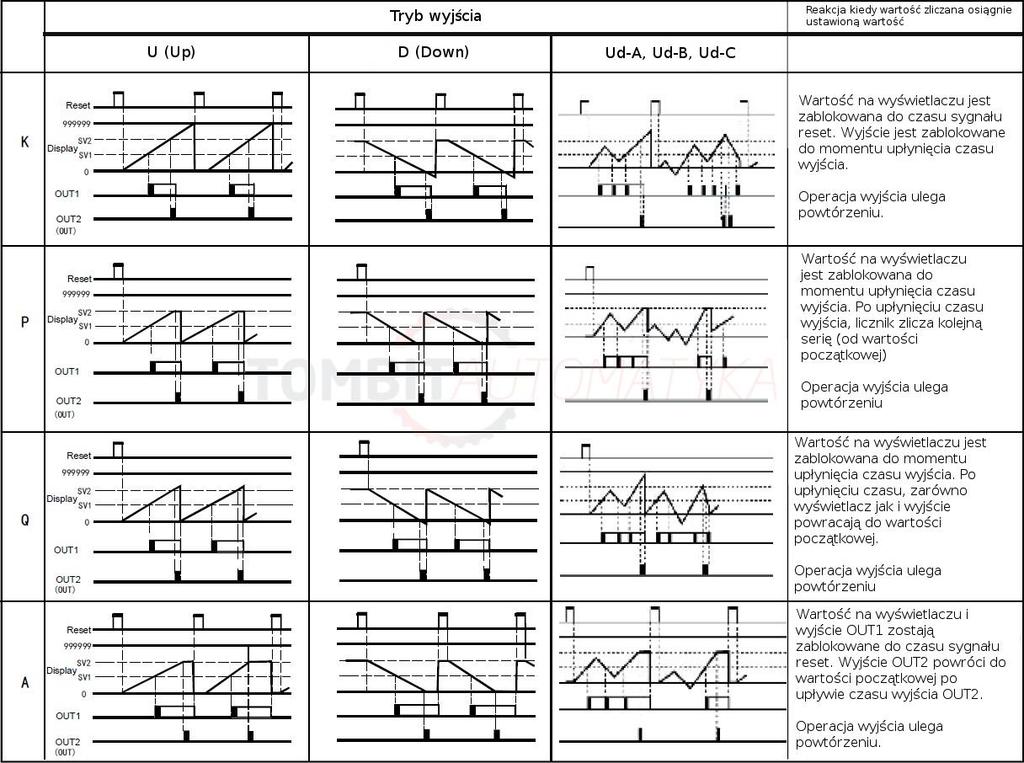

9 10. Tryby wyjścia. Display: wyświetlacz; SV: ustawiona wartośd; wartośd początkowa = 0; 9 S t r o n a

10 10 S t r o n a

11 11. Schematy podłączenia. 12. Łącza wejścia. 11 S t r o n a

12 13. Łącza wyjścia. 12 S t r o n a
