Instrukcja obsługi sterownika SOLAR v.2

Transkrypt

1 Instrukcja obsługi sterownika SOLAR v.2

2 Dane: Zasilanie Pobór mocy Maksymalna moc pompy Czujnik wymiary / zakres 230V AC 50Hz 2W 500W ø=8mm, L=60mm / od -35 o C do +110 o C Ustawienia: Układ może pracować w układzie zamkniętym (z płaszczem wodnym lub bezpośrednia wymianą czynnika) lub otwartym. Sterownik jest wyposażony w złącza, które ułatwiają i przyspieszają montaż. Ustawienia wprowadzamy za pomocą klawiatury: dodaje wartości, odejmuje wartości, USTAW przełącza ustawienia. Każde naciśnięcie przycisku jest sygnalizowany krótkim sygnałem dźwiękowym. Każdy alarm sygnalizowany jest 1-sekundowym sygnałem dźwiękowy. W razie uszkodzenia czujnika na danym wyświetlaczu pojawią się --- sygnalizując awarię, w tym momencie układ wyłącza pompę w celu zabezpieczenia układu. W razie wystąpienia tej awarii należy sprawdzić czy kabelki nie są wypięte ze sterownika, przerwane lub zwarte na całym odcinku przewodu. Aby usunąć awarię należy nacisnąć przycisk + dla czujnika na solarze, a przycisk - dla czujnik na zasobniku lub wyłączyć sterownik i ponownie go włączyć. Pomiar temperatury dokonywany jest co 30 sekund. Aby wprowadzić ustawienia fabryczne należy wyłączyć urządzenie na około 5 sekund, przytrzymać przycisk USTAW, a następnie włączyć sterownik przytrzymując w dalszym ciągu przycisk USTAW i puścić przycisk USTAW, gdy wyświetlą się nam ustawienia. Symbol informuje nas o stanie sieci zasilającej Symbol informuje nas o pracy pompy cyrkulacyjnej Normalna praca sterownika wyświetla temperaturę na solarze (górny wyświetlacz) oraz temperaturę na zasobniku CWU (dolny wyświetlacz) Jeśli na danym wyświetlaczu wyświetli się migający --- oznacza to że dany czujnik jest uszkodzony lub odłączony. Układ wyłączy się zabezpieczając instalację.

3 Naciskając przycisk USTAW ustawiamy temperaturę załączenia układu cyrkulacji (zakres o C, fabrycznie ustawione jest 35 o C). jest to minimalna temperatura przy której nastąpi załączenie pompy cyrkulacyjnej z założeniem, że jest ona wyższa niż temperatura na zasobniku. Zatwierdzamy te ustawienia przyciskając przycisk USTAW oraz przechodzimy do ustawienie histerezy. Histereza służy do ustawienia ponownego załączenia pompy cyrkulacyjnej, gdyby temperatura na solarze i na zasobniku zrównały się lub gdy temperatura a solarze będzie niższa niż na zasobniku. Czyli jeśli mamy np. 60 o C na solarze i na zasobniku to pompa wyłączy się i ponownie załączy się, gdy na solarze wzrośnie temperatura do 63 o C lub na zasobniku temperatura obniży się do 57 o C przy ustawionej histerezie 3 o C (zakres histerezy wynosi 2 10 o C, fabrycznie ustawione jest 3 o C). oraz przechodzimy do ustawienia temperatury alarmu na solarze (zakres o C, fabrycznie ustawione jest 90 o C). jest to temperatura przy której załączy się sygnał dźwiękowy co 1 sekundę oraz zacznie migać dany wyświetlacz co 1 sekundę. oraz przechodzimy do ustawienia temperatury cieczy w zasobniku (zakres o C, fabrycznie ustawione jest 70 o C). jest to temperatura przy której włączy się pompa cyrkulacyjna. oraz przechodzimy do ustawienia temperatury alarmu na zasobniku (zakres o C, fabrycznie ustawione jest 90 o C). jest to temperatura przy której załączy się sygnał dźwiękowy co 1 sekundę oraz zacznie migać dany wyświetlacz co 1 sekundę. Kalibrację przeprowadzamy po wyjściu w menu naciskając jednocześnie przycisk + i -. I następnie go puszczając. Na danym wyświetlaczu zostanie wyświetlona temperatura do kalibracji. Ustawiamy ja za pomocą przycisków + i i zatwierdzamy jednocześnie naciskając + i -.

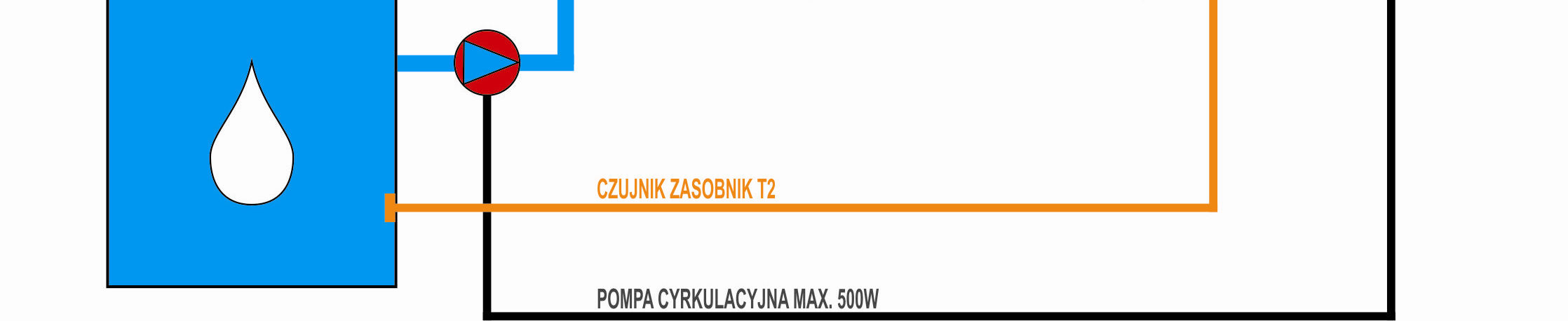

4 Sterownik posiada szereg zabezpieczeń: - posiada bezpiecznik polimerowy oraz układ zabezpieczający przed skokiem napięcia w sieci, - automatycznie wychodzi z ustawień po 10 sekundach, gdyby ktoś zapomniała przez przypadek z nich wyjść, - jest odporny na zawieszanie się oprogramowania, - poza sezonem układ załącza pompę na 15 sekund co 2 tygodnie zabezpieczając tym samym układ przed zniszczeniem, jednak będzie on działał do momentu gdy na zewnątrz temperatura nie spadnie poniżej 0 o C, - kontroluje czujniki. Brak czujnika lub jego uszkodzenie sygnalizowane jest sygnałem dźwiękowym oraz na danym wyświetlaczu pojawia się ---, sterownik w tym momencie wyłącza pompę cyrkulacyjna zabezpieczając cały układ. Maksymalna moc pompy nie powinna przekraczać 500W. Czujnik T1 należy umieścić na rurce w kolektorze słonecznym, czujnik T2 należy umieścić na zasobniku pod osłona cieplna lub na rurce. Jeśli czujniki są umieszczone na rurce, to należy uszczelnić je przykrywając je izolacją co spowoduje dokładniejszy pomiar temperatury mierzonego czynnika. W skład zestawu wchodzi: - instrukcja obsługi z gwarancją - sterownik SOLAR v.2, - przewód zasilający 1,5 - przewód do pompy 1,5m - 2 czujniki temperatury o długości 3m (do zasobnika CWU) i 15m (do solaru)
