1 tech -1-

2 ST 293 instrukcja obsługi Deklaracja zgodności nr 46/2011 My, firma TECH, ul. St. Batorego 14, Andrychów, deklarujemy z pełną odpowiedzialnością, że produkowany przez nas termoregulator ST V, 50Hz spełnia wymagania Rozporządzenia Ministra Gospodarki Pracy i Polityki Społecznej. (Dz.U. Nr 155, poz. 1089) z dnia 21 sierpnia 2007 r., wdrażającego postanowienia Dyrektywy Niskonapięciowej (LVD) 2006/95/WE z dnia r. Sterownik ST-293 kompatybilności EMC przeszedł przy pozytywnie podłączeniu badania optymalnych obciążeń. Do ocen zgodności zastosowano normy zharmonizowane PN-EN :2006. Paweł Jura, Janusz Master -2-

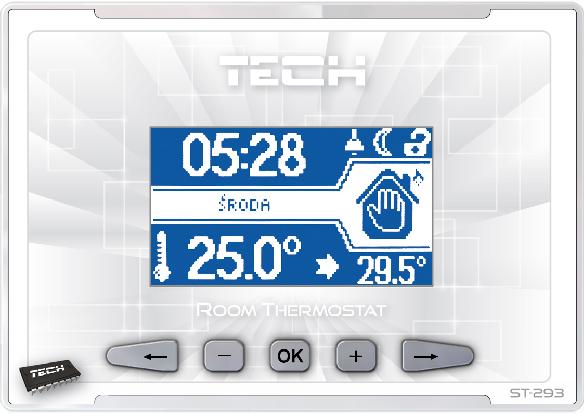

3 tech I. Zastosowanie Regulator pokojowy typu ST-293 jest uniwersalnym urządzeniem do sterowania urządzeniem grzewczym (np. piecem gazowym, olejowym, elektrycznym lub sterownikiem kotła). Regulator ten ma za zadanie utrzymywać zadaną temperaturę w mieszkaniu przesyłając sygnał do urządzenia grzewczego (rozwarcie styku) z informacją o dogrzaniu pomieszczenia do wymaganej temperatury. Urządzenie to obsługuje tygodniowy program sterowania, tryb dzień/noc oraz pracę ręczną. Dodatkowo użytkownik ma możliwość regulacji kontrastu i jasności ekranu oraz ustawienia budzika i blokady rodzicielskiej. II. Opis symboli graficznych Panel sterujący BUDZIK AKTYWNY PORA: NOC/DZIEŃ BLOKADA RODZICIELSKA ZEGAR POMIESZCZENIE NIEDOGRZANE DZIEŃ TYGODNIA AKTYWNY TRYB PRACY TEMPERATURA ZADANA W MIESZKANIU TEMPERATURA AKTUALNA W MIESZKANIU LEWO (dół) DÓŁ ZATWIERDŹ GÓRA PRAWO (góra) Symbole graficzne - tryb ręczny - program tygodniowy - program tygodniowy wraz z aktualnie zadaną odchyłką temp. - tryb dzień/noc - dzień - noc - budzik aktywny -3-

4 ST 293 instrukcja obsługi - blokada regulatora aktywna - blokada nieaktywna - pomieszczenie niedogrzane (temp. zadana nie osiągnięta) Sterowanie odbywa się za pomocą przycisków: prawo, lewo, góra, dół oraz OK. Aby wyjść z wybranej funkcji należy wybrać w menu >>>wyjście i zatwierdzić wybór klawiszem OK. Szybkie opuszczenie menu (powrót do widoku ekranu głównego) możliwe jest po chwilowym przytrzymaniu przycisku OK. Aby załączyć blokadę urządzenia należy podczas widoku ekranu głównego wcisnąć i przytrzymać przycisk OK. W taki sam sposób można usunąć blokadę regulatora. III. Opis funkcji sterownika Podczas normalnej pracy regulatora na wyświetlaczu graficznym widoczna jest strona główna. Po naciśnięciu przycisku OK użytkownik przechodzi do menu regulatora. 1. TRYB PRACY Przy pomocy tej funkcji użytkownik określa tryb pracy regulatora pokojowego. Aby wybrany tryb działał zgodnie z oczekiwaniem użytkownika Do wyboru są trzy tryby: praca ręczna, praca tygodniowa, dzień i noc. 1.a) Praca ręczna Po aktywowaniu trybu praca ręczna temperaturę zadaną w mieszkaniu ustawia się bezpośrednio na ekranie głównym za pomocą przycisków góra, dół. Temperatura ta zadana będzie przez cały czas, niezależnie od pory dzień/noc i dnia tygodnia. -4-

5 tech 1.b) Praca tygodniowa Po aktywowaniu trybu praca tygodniowa regulator ustawiał będzie aktualną odchyłkę od temperatury zadanej według ustawionych przedziałów czasowych dla poszczególnych dni tygodnia. Aktualna wartość odchyłki od zadanej widoczna jest na ekranie głównym (nad temperaturą zadaną). Ustawienie parametrów dla sterowania opisuje rozdział 4b). 1.c) Dzień i noc Po aktywowaniu trybu dzień i noc regulator ustawiał będzie temperaturę zadaną dla pory nocnej i dziennej (według ustawień użytkownika patrz rozdział 4.c), niezależnie od dnia tygodnia. 2. HISTEREZA Histereza temperatury pokojowej wprowadza tolerancję dla temperatury zadanej zapobiegającą niepożądanym oscylacjom przy minimalnych wahaniach temperatury w zakresie 0,2 5oC. Przykład: gdy temperatura zadana jest 23oC a histereza zostanie ustawiona na 1oC, regulator pokojowy zacznie wskazywać niedogrzanie pomieszczenia po spadku temperatury w mieszkaniu do 22oC. 3. USTAWIENIA DNIA I GODZINY Użytkownik ustawia aktualny czas i właściwy dzień tygodnia. -5-

6 ST 293 instrukcja obsługi UWAGA! Ustawienie dnia i godziny jest niezbędne dla prawidłowego funkcjonowania trybu tygodniowego oraz trybu dzień i noc. 4. USTAWIENIA TRYBÓW PRACY Funkcja ta umożliwia konfigurację temperatur dla poszczególnych trybów pracy. 4.a) Praca ręczna (ustawienia) Ustawienie to określa temperaturę zadaną bez względu na dzień tygodnia i porę dnia (zakres nastaw 5 40oC). Gdy aktywny jest tryb praca ręczna, temperaturę zadaną można również zmieniać bezpośrednio z ekranu głównego przyciskami plus i minus. 4.b) Praca tygodniowa (ustawienia) Na każdy dzień tygodnia programuje się optymalne dla domowników dobowe odchyłki temperatury (odchyłka od pokojowej temperatury zadanej). Dla poszczególnych dni tygodnia z dokładnością jednej godziny można zadeklarować dowolną odchyłkę temperaturową (w zakresie -5 do +5OC) od głównej wartości zadanej w 24 godzinnym cyklu dobowym. Ustawianie wielu przedziałów czasowych na poszczególne dni tygodnia może być uciążliwe, dlatego wprowadzono kopiowanie nastaw dobowych z ustawionego dnia na pozostałe dni robocze. Tygodniowe programowanie pozwala obniżyć koszty ogrzewania i zapewnia pożądany komfort cieplny przez całą dobę. -6-

7 tech 4.c) Dzień i noc (ustawienia) Ustawienie to określa temperaturę zadaną dla dwóch przedziałów czasowych: temperatura w dzień i temperatura w nocy (w zakresie 5 40oC). Gdy aktywny jest tryb dzień i noc, temperaturę zadaną można również zmieniać bezpośrednio z ekranu głównego przyciskami plus i minus, jednak zmiana taka dokona się wtedy tylko w aktywnym przedziale czasowym. 5. USTAWIENIA STEROWNIKA W menu ustawień sterownika można skonfigurować następujące parametry: dźwięk klawiszy użytkownik włącza bądź wyłącza aktywność sygnału akustycznego podczas naciskania przycisków, rozpoczęcie pory nocnej użytkownik deklaruje godzinę, od której rozpoczynać się będzie pora nocna, rozpoczęcie pory dziennej użytkownik deklaruje godzinę, od której rozpoczynać się będzie pora dzienna, jasność w porze dziennej ustawienie to określa procentową jasność ekranu w dzień, jasność w porze nocnej ustawienie to określa procentową jasność ekranu w nocy, kontrast ustawienie to pozwala ustawić optymalny poziom kontrastu wyświetlacza. 6. BUDZIK Dodatkową funkcją regulatora pokojowego jest budzik. Po załączeniu jego aktywności należy ustawić godzinę alarmu. Gdy budzik jest aktywny, alarm będzie załączał się codziennie o ustawionej godzinie. Aby wyłączyć sygnał alarmowy należy wcisnąć dowolny klawisz. -7-

8 ST 293 instrukcja obsługi IV. Alarmy Pokojowy regulator temperatury ST-293 będzie sygnalizował alarm w przypadku uszkodzenia wewnętrznego czujnika. Na wyświetlaczu pojawi się komunikat: czujnik uszkodzony. Dane techniczne Zakres nastaw temperatury pokojowej 5oC : 40oC Napięcie zasilania 5V / DC (zasilacz) Obciążalność styków 1A, 50Hz Pobór mocy 0,2W Błąd pomiaru +/- 1OC Temperatura działania 5oC : 50oC Gabaryty 135x95x24 [mm] V. Montaż Regulator pokojowy ST-293 połączony jest ze sterownikiem kotła lub urządzeniem grzewczym (np piecem gazowym lub olejowym) za pomocą dwużyłowego kabla komunikacyjnego. Połączenie przewodów obu urządzeń przedstawiają poniższe przykładowe schematy. Schemat podłączenia regulatora ST-293 bezpośrednio z urządzeniem grzewczym. Schemat podłączenia regulatora ST-293 ze sterownikiem kotła CO. -8-

9 tech Schemat podłączenia regulatora ST-293 z urządzeniem grzewczym do 1A. Schemat podłączenia regulatora ST-293 z urządzeniem grzewczym powyżej 1A. Schemat podłączenia regulatora ST-293 z trójfazowym urządzeniem grzewczym. Rozstaw otworów montażowych. -9-

10 ST 293 instrukcja obsługi Dbałość o środowisko naturalne jest dla nas sprawą nadrzędną. Świadomość, że produkujemy urządzenia elektroniczne zobowiązuje nas do bezpiecznej dla natury utylizacji zużytych elementów i urządzeń elektronicznych. W związku z tym firma otrzymała numer rejestrowy nadany przez Głównego Inspektora Ochrony Środowiska. Symbol przekreślonego kosza na śmieci na produkcie oznacza, że produktu nie wolno wyrzucać do zwykłych pojemników na odpady. Segregując odpady przeznaczone do recyklingu pomagamy chronić środowisko naturalne. Obowiązkiem użytkownika jest przekazanie zużytego sprzętu do wyznaczonego punktu zbiórki w celu recyklingu odpadów powstałych ze sprzętu elektrycznego i elektronicznego. Spis treści I. Zastosowanie... 3 II. Opis symboli graficznych...3 III. Opis funkcji sterownika...4 IV. Alarmy... 8 V. Montaż
