1 STYL. JAKOŚĆ. FUNKCJA. Katalog techniczny płyt warstwowych ARPANEL Wydanie VII

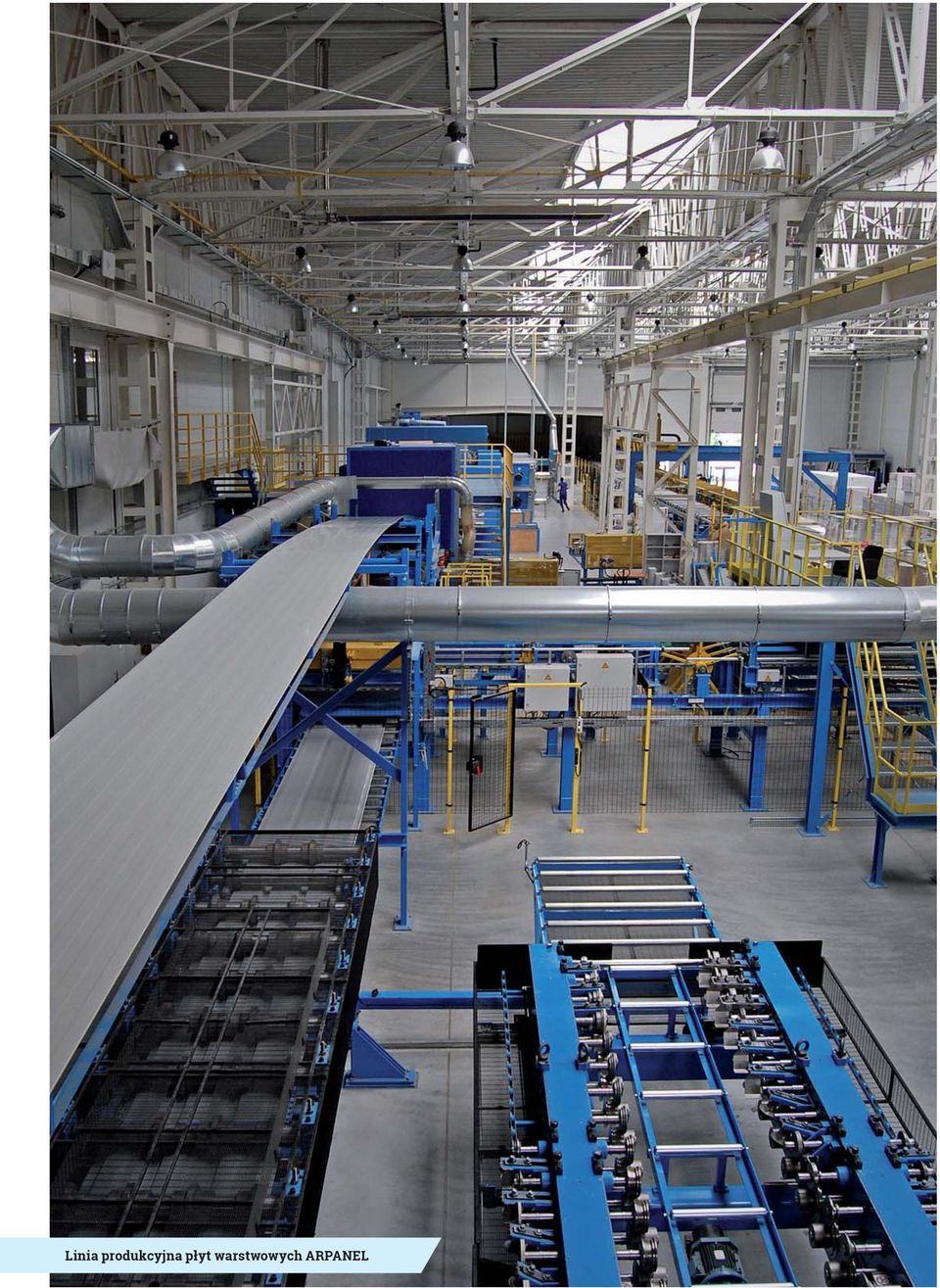

2 Linia produkcyjna płyt warstwowych ARPANEL

3 Spis treści 1. Wstęp Budowa płyt warstwowych ARPANEL Rodzaje płyt warstwowych ARPANEL Sposób łączenia płyt warstwowych i mocowania do konstrukcji Środowisko i warunki zastosowania płyt warstwowych ARPANEL Profilowanie okładzin Kolorystyka Parametry techniczne Zakres stosowania płyt warstwowych ARPANEL Izolacyjność termiczna Reakcja na ogień i parametry przeciwpożarowe Akustyka płyt warstwowych ARPANEL Detale techniczne - przykładowe rozwiązania System elewacji w układzie poziomym System elewacji w układzie pionowym System obudowy dachów System obudowy obiektów chłodniczych Tabele wytrzymałościowe Instrukcje transportowe Podstawowe zagadnienia montażowe dla płyt warstwowych ARPANEL Gwarancja produktowa na płyty warstwowe ARPANEL z okładzinami standardowymi Deklaracje Atesty higieniczne 127 3

4 1. Wstęp Firma Adamietz powstała w 1994 roku. Od tego momentu nieprzerwanie doskonalimy nasze kompetencje w obsłudze inwestycji budowlanych. Doświadczenie zdobyte na międzynarodowych rynkach pozwala sprostać wysokim oczekiwaniom naszych klientów. Od 2007 roku nasza spółka dysponuje nowoczesnymi halami produkcyjnymi, magazynowymi oraz biurami o łącznej powierzchni 19 tys. m². Działamy sprawnie praktycznie na wszystkich polach związanych z branżą profesjonalnych usług budowlanych. Wiemy, że to co nas wyróżnia pośród konkurencji to elastyczność i szybkość działania. Specjalizujemy się w realizacjach różnego typu obiektów przemysłowych, budynków użyteczności publicznej, hal magazynowych, salonów samochodowych lub hal sportowych i rekreacyjnych, np. basenów, parków wodnych, ośrodków SPA. Koncentrujemy się na oferowaniu produktów spełniających najwyższe wymagania stawiane przez inwestorów, projektantów i użytkowników współczesnych obiektów przemysłowych, komercyjnych i obiektów użyteczności publicznej. Myśląc o naszych odbiorcach, w 2013 roku rozpoczęliśmy produkcję izolacyjnych płyt warstwowych do wykonania dachów i ścian różnorodnych obiektów w konstrukcji stalowej i żelbetowej. Produkcję poprzedziły 3 lata intensywnych przygotowań. W tym czasie opracowaliśmy i wdrożyliśmy technologię, która w efekcie pozwoliła uruchomić jedną z najnowocześniejszych linii produkujących płyty warstwowe w Europie. Naszą technologię oparliśmy na doświadczeniach liderów europejskich, specjalizujących się w dostarczaniu technologii do wykonywania najwyższej klasy materiałów izolacyjnych. Tak powstał system ARPANEL. ARPANEL to system, który łączy aktualne trendy obowiązujące w budownictwie i projektowaniu z wiedzą i wieloletnim doświadczeniem naszego zespołu. Jest dziełem najwyższej klasy specjalistów. To nie tylko płyty warstwowe. ARPANEL to kompleksowy system będący efektem naszego ponad 20 letniego doświadczenia w projektowaniu i wykonawstwie lekkiej obudowy, dodatkowo wsparty dogłębną analizą rynków europejskich i oczekiwań jakie stawiają współcześni odbiorcy. Płyty warstwowe ARPANEL zostały zaprojektowane z trzema rdzeniami izolacyjnymi: pianką poliuretanową PUR, pianką poliizocyjanurową PIR, wełną mineralną MiWo. Różnorodność oferty ARPANEL doceniają inwestorzy, projektanci i wykonawcy, którzy dzięki temu mają swobodę wyboru odpowiedniego rozwiązania w izolacji dachów i ścian, w zależności od swoich potrzeb oraz rodzaju i przeznaczenia obiektu. ARPANEL to styl, jakość i funkcja. 4

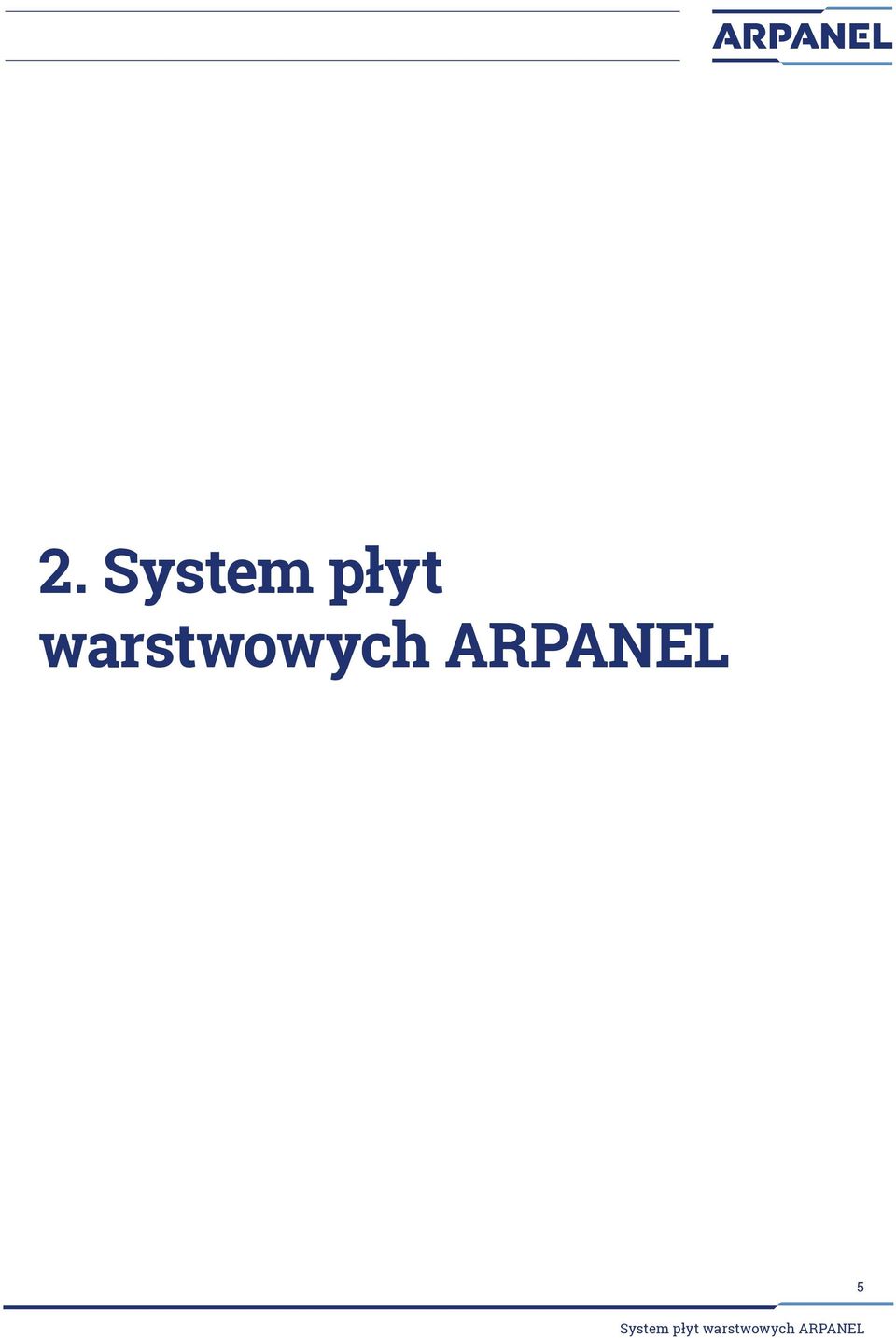

5 2. System płyt warstwowych ARPANEL 5

6 2.1 Budowa płyt warstwowych ARPANEL Płyty warstwowe ARPANEL to prefabrykowane elementy składające się z dwóch okładzin wykonanych z blachy stalowej (zewnętrznej i wewnętrznej) oraz rdzenia konstrukcyjno-izolacyjnego, który znajduje się między nimi i wykonany jest ze sztywnej pianki poliuretanowej lub pianki poliizocyjanuranowej lub wełny mineralnej. Rdzeń płyty gwarantuje izolację termiczną i akustyczną. Okładziny stalowe zabezpieczone są antykorozyjnie i wraz z rdzeniem nadają płycie wysoką wytrzymałość mechaniczną. Okładziny płyt warstwowych ARPANEL po obu stronach wykonane są z ocynkowanej blachy stalowej o grubościach od 0,4 do 0,7 mm pokrytej organicznymi powłokami ochronnymi, które zapewniają odporność na działanie czynników o różnym stopniu agresywności. Okładzina z blachy w standardowym rozwiązaniu jest pokryta powłoką poliestrową, jednak przy rozwiązaniach, gdzie wymagana jest podwyższona antykorozyjność, lub gdy płyty warstwowe mają mieć kontakt z żywnością, blacha może być pokryta powłoką PCV, HPS 200, PVDF lub HPS Prisma. Metalowe warstwy płyty ARPANEL spełniają nie tylko funkcję zabezpieczającą przed czynnikami atmosferycznymi, takimi jak deszcz czy śnieg, ale też funkcję dekoracyjną. Co ważne, w kontakcie z parą wodną, wilgocią, śniegiem czy też substancjami chemicznymi zachowują swoje parametry. Schemta buduwy budowy przykładowych płyty ARPANEL. 1. Wypełnienie z pianki poliuretanowej PUR/PIR 2. Uszczelka poliuretanowa grubości 6 mm montowana w procesie produkcyjnym 3. Okładziny stalowe 4. Wypełnienie z wełny mineralnej MiWo 5. Okładziny stalowe Płyty warstwowe ARPANEL zostały zaprojektowane z trzema rodzajami rdzenia, a mianowicie: PUR - z mieszaniny polioli o właściwościach spieniających, czyli z pianki poliuretanowej PUR o wysokich parametrach izolacyjnych i gęstości ok. 40 +/-3 [kg/m 3 ], zgodnie z normą PN-EN 13165; PIR - z pianką poliizocyjanurowej z zmodyfikowanym chemicznie rdzeniem poliuretanowym, który zachowując odpowiednie właściwości mechaniczne i termoizolacyjne, charakteryzuje się podwyższoną odpornością ogniową; MiWo - twarda niepalna skalna wełna mineralna o gęstości 105 [kg/m 3 ] i prostopadłym do okładzin układzie włókien, charakteryzująca się wysoką odpornością ogniową, nieporównywalnie większą niż w pozostałych rodzajach rdzenia płyt warstwowych. Wełna wykorzystywana do produkcji płyt to wełna skalna składająca się z włókien bazaltowych o bardzo dużej sztywności i wytrzymałości mechanicznej. Głównym zadaniem rdzenia jest zapewnienie izolacyjności akustycznej i cieplnej. Okładziny stalowe w połączeniu z rdzeniem spełniają rolę przegrody zabezpieczającej przed wiatrem, temperaturą, ogniem, ciężarem śniegu i wieloma innymi czynnikami atmosferycznymi. Ścienne i dachowe płyty warstwowe ARPANEL w okładzinach stalowych, są materiałem budowlanym najczęściej stosowanym do wznoszenia obiektów przemysłowych, handlowych, kubaturowych, biurowych, sportowych, rolniczych, a także obiektów użyteczności publicznej. Płyty warstwowe ARPANEL używane są w różnego rodzaju obiektach, również do budowy ścian działowych, sufitów i pozostałych przegród. Płyta z rdzeniem z poliuretanu ARPANEL S PUR/PIR Płyta z rdzeniem z wełny mineralnej ARPANEL S MiWo strona zewnętrzna strona zewnętrzna strona wewnętrzna strona wewnętrzna 6

7 2.2 Rodzaje płyt warstwowych ARPANEL Rozwój przemysłu i konkurencji oraz wzrost wymagań ekologicznych dotyczących obiektów budowlanych, wymaga od inwestorów stosowania najnowocześniejszych materiałów budowlanych przy realizacji swoich inwestycji. Dlatego okładziny w płytach warstwowych ARPANEL charakteryzują się najwyższą jakością. Wykonane są z ocynkowanych blach stalowych powlekanych powłoką organiczną, np. Poliestrem, którego zadaniem jest zapewnienie odpowiedniej sztywności i nośności, a dodatkowo ochrona rdzenia izolacyjnego. Parametry okładzin stalowych za każdym razem są odpowiednio dostosowywane do wymagań projektu, a szeroka gama kolorów pozwala uzyskać niepowtarzalny charakter elewacji. Zakres oferty ARPANEL to nie tylko płyty warstwowe. Firma Adamietz specjalizuje się w kompleksowej realizacji obiektów przemysłowych. W naszej grupie kapitałowej posiadamy m.in. wytwórnię profili zimnogiętych (w tym obróbek blacharskich) oraz wytwórnię konstrukcji stalowych. Dzięki obranej od początku strategii oferowania kompleksowych rozwiązań dla budownictwa przemysłowego, nasza firma, poza dostawami płyt warstwowych, oferuje szeroki zakres akcesoriów montażowych. Wychodzimy bowiem z założenia, że tylko kompleksowa oferta gwarantuje naszemu odbiorcy otrzymanie wszystkich niezbędnych elementów obudowy koniecznych do wykonania nowoczesnych i szczelnych ścian i dachów. Doświadczony zespół ARPANEL koncentruje się w swoich działaniach na realizacji zadań inwestycyjnych, w których poza ekonomiką i energooszczędnością liczy się także styl, jakość i funkcja. O tym przekonało się już wielu inwestorów korzystających z oferty naszej firmy. Płyty warstwowe ARPANEL to element najnowocześniejszego systemu lekkiej obudowy obiektów, który charakteryzuje się doskonałymi parametrami technicznymi i spełnia najnowocześniejsze wymagania termiczne i ekologiczne, a w przypadku płyt z rdzeniem PIR i MiWo dodatkowo charakteryzuje się podwyższoną odpornością ogniową. W swojej ofercie ARPANEL posiada następujące płyty warstwowe: Ścienna płyta warstwowa ARPANEL S PUR/PIR - standardowy system mocowania; Ścienna płyta warstwowa ARPANEL SU PUR/PIR - ukryty system mocowania; Dachowa płyta warstwowa ARPANEL D PUR/PIR; Chłodnicza płyta warstwowa ARPANEL CH PUR/PIR; Ścienna płyta warstwowa ARPANEL S MiWo - standardowy system mocowania. 7

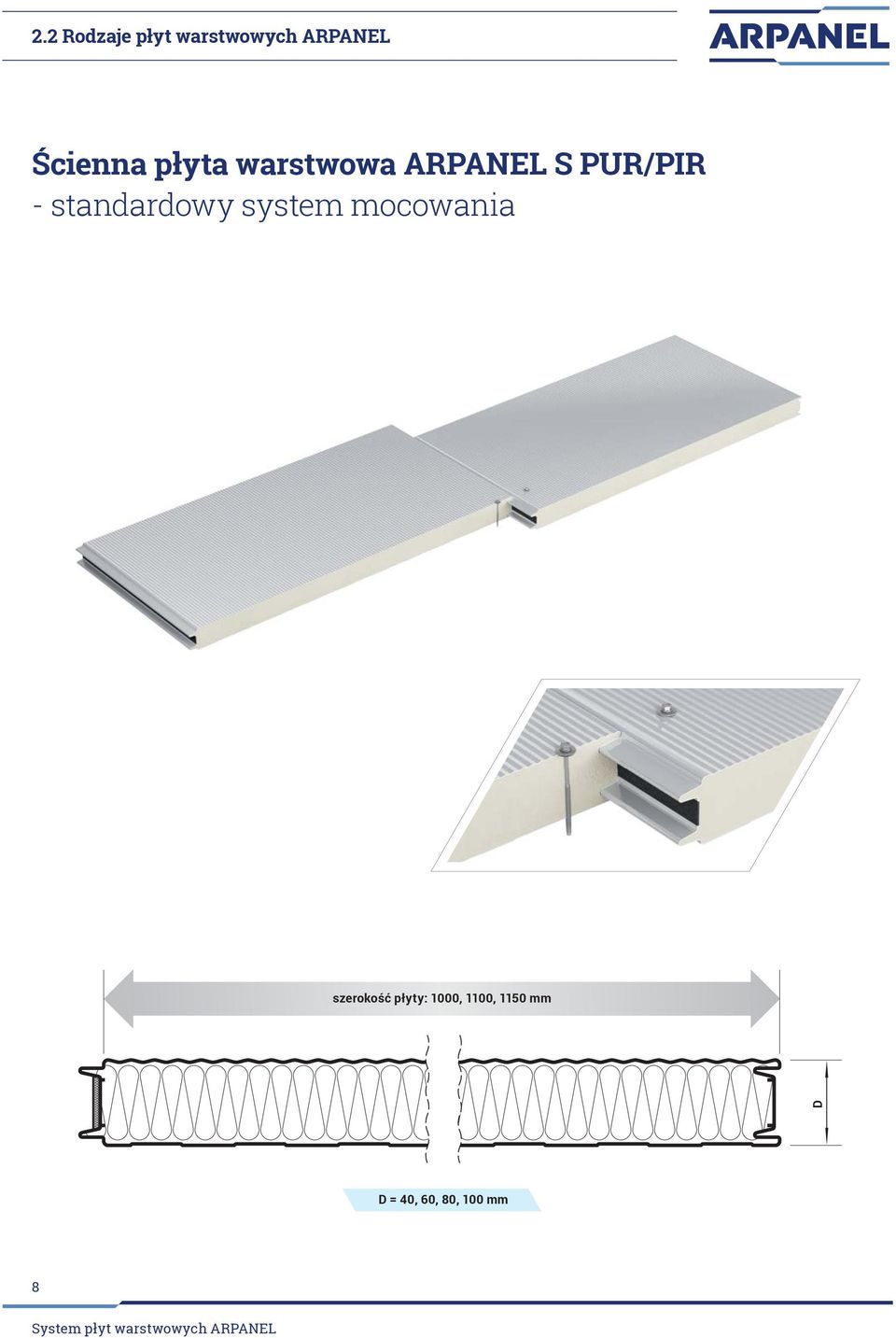

8 2.2 Rodzaje płyt warstwowych ARPANEL Ścienna płyta warstwowa ARPANEL S PUR/PIR - standardowy system mocowania szerokość płyty: 1000, 1100, 1150 mm D D = 40, 60, 80, 100 mm 8

9 2.2 Rodzaje płyt warstwowych ARPANEL Ścienna płyta warstwowa ARPANEL SU PUR/PIR - ukryty system mocowania szerokość płyty: 1000 mm D D = 60, 80, 100, 120 mm 9

10 2.2 Rodzaje płyt warstwowych ARPANEL Dachowa płyta warstwowa ARPANEL D PUR/PIR szerokość płyty: 1000 mm D D = 40, 60, 80, 100, 120 mm 10

11 2.2 Rodzaje płyt warstwowych ARPANEL Chłodnicza płyta warstwowa ARPANEL CH PUR/PIR szerokość płyty: 1000, 1100, 1150 mm D D = 120, 160, 200 mm 11

12 2.2 Rodzaje płyt warstwowych ARPANEL Ścienna płyta warstwowa ARPANEL S MiWo - standardowy system mocowania szerokość płyty: 1000, 1100 D D = 100, 120, 150, 220 mm 12

13 2.3 Sposób łączenia płyt warstwowych i mocowania do konstrukcji Łączenie ściennych płyt warstwowych ARPANEL S PUR/PIR - standardowy system mocowania uszczelka 4,0 mm taśma uszczelniająca 3 Łączenie ściennych płyt warstwowych ARPANEL SU PUR/PIR - ukryty system mocowania podkładka mocująca / rozdzielacz nacisku Podkładka mocująca / rozdzielacz nacisku , , ,5 taśma uszczelniająca ,8 Łączenie dachowych płyt warstwowych ARPANEL D PUR/PIR ~ 300 taśma uszczelniająca 13

14 2.3 Sposób łączenia płyt warstwowych i mocowania do konstrukcji Łączenie chłodniczych płyt warstwowych ARPANEL CH PUR/PIR taśma uszczelniająca Łączenie ściennych płyt warstwowych ARPANEL S MiWo - standardowy system mocowania

15 2.4 Środowisko i warunki zastosowania płyt warstwowych ARPANEL Przy doborze parametrów płyt warstwowych bardzo istotne jest określenie środowiska w jakim zastosowana będzie płyta. Należy prawidłowo rozpoznać i określić klasę agresywności środowiska pracy tak zewnętrznego (od C2 do C5-M) jak i wewnętrznego (od A1 do A6). Dla środowisk tzw. neutralnych wszystkie powłoki typu PE 25 mają swoje zastosowanie, natomiast w takich lokalizacjach jak przykładowo zakłady mięsne, przetwórnie ryb, zakłady produkcji nawozów, projektant po konsultacji z użytkownikiem podaje warunki środowiska, które pozwalają na wybór odpowiednich powłok przez producenta płyt warstwowych. Poniższa tabela określa kodyfikację środowiska dla płyt warstwowych ARPANEL z podaniem ich lokalizacji. Rodzaj ochrony przed korozją SP SP PVDF PVDF+ PUR PVC(P) PVC+F Klasyfikacja antykorozyjna [DIN ] II III III III III III III Ogólna gestość organiczna [EN ] Kategoria odporności na korozję ** Na zewnątrz - EN RC3 RC3 RC4 RC5 RC5 - Wewnątrz - EN CPI2 CPI3 CPI3 CPI4 CPI5 CPI4 CPI5 Rodzaje atmosfery zewnętrznej / kategoria korozyjności EN Wiejska - normalna C2 - *** - Miejska i przemysłowa C3 i C4 - *** - 0 < 10 km od morza C5 - M - - *** - Morska 10 < 20 km od morza C4 - *** - Ciężka przemysłowa C5 - I *** - Atmosfera niekorozyjna Konserwacja rutynowa - normalna Niska wilgotność Ai1-40 C 25 C 0% - 40%* Rodzaje atmosfery wewnętrznej / kataegoria korozyjności EN Atmosfera niekorozyjna Konserwacja rutynowa - normalna Średnia wilgotność Atmosfera niekorozyjna Czyszczenie mało intensywne Wysoka wilgotność Atmosfera lekko korozyjna Czyszczenie mało intensywne Wilgotna (ryzyko skraplania) Atmosfera korozyjna Czyszczenie intensywne Bardzo wilgotna (częste ryzyko skraplania) Ai2 0 C 25 C 40% - 60%* Ai3 0 C 25 C 60% - 80%* Ai4 0 C 30 C 60% - 80%* Ai5 0 C 35 C 80% - 90%* Atmosfera silnie korozyjna Czyszczenie bardzo intensywne Nasycona (ciągle ryzyko skraplania) Ai6 0 C 40 C 90% - 100%* Wytrzymałość temperaturowa ( C) Kategoria wytrzymałości na UV (światło ultrafiletowe) EN Ruv3 Ruv4 Ruv4 Ruv4 Ruv2 - Elastyczność Odporność na zabrudzenia dobre z wyjątkami dobre bardzo dobre bardzo dobre bez wyjątków - nieodpowiednie * Podczas czyszczenia temperatura nie może spadać poniżej punktu kondensacji. Informacje szczegółowe podano w tabeli: temperatura punktu kondensacji dotyczy konkretnej temperatury otoczenia i wilgotności względnej. W przypadku ochłodzenia temperatura robocza musi wynosić 3 C powyżej punktu kondensacji ** Kategorie korozyjności zależą od warunków klimatycznych otoczenia wewnątrz i na zewnątrz budynku. Normalne zewnętrzne warunki klimatyczne: C1, C2, C3, C4, C5-M i C5-1. Przykład: atmosfera zewnętrzna C3 - należy wybrać blachę stalową kategorii korozyjności RC3 lub RC4 *** Zalecane do stosowania na północ od 48 równoleżnika i w temperaturze maksymalnej 70 C 15

16 2.5 Profilowanie okładzin powierzchnia zewnętrzna D powierzchnia wewnętrzna Profilowanie Liniowe Mikro 14 Mikro 8 Gładkie Powierzchnia zewnętrzna TAK TAK TAK TAK Powierzchnie wewnętrzna TAK NIE NIE TAK Liniowe Liniowe 14 Mikro 14 Mikro 14 8 Mikro 8 Mikro 8 Gładkie Profil dachowy (dotyczy płyt PUR/PIR) Trapezowe Trapezowe 16

17 2.6 Kolorystyka Kolorystyka płyt warstwowych ARPANEL określana jest standardowo wg palety kolorów RAL. Płyty warstwowe ARPANEL są produkowane z okładzinami wewnętrznymi i zewnętrznymi, z zachowaniem standardowych kolorów w podstawowej palecie barw. W przypadku zainteresowania klienta innymi kolorami można określić ich warunki dostawy kontaktując się uprzednio z Działem Obsługi Klienta ARPANEL i sprawdzeniu dostępności koloru na rynku producentów blach. Zaleca się zgodnie z tablicami i niezależnie od doboru płyt, aby płyty warstwowe w kolorach ciemnych były montowane wyłącznie w układach jednoprzęsłowych. Stosowanie układów wieloprzęsłowych może spowodować występowanie na podporze pośredniej delikatnych pofalowań powstałych na skutek większych obciążeń termicznych. Pofalowania te są dopuszczalne formalnie normą wyrobu, jednak mogą powodować zastrzeżenia estetyczne inwestora i być powodem późniejszej reklamacji. W układach wieloprzęsłowych gdzie wykorzystano płyty w kolorach ciemnych, nie udzielamy gwarancji na zachowanie płaskości powierzchni, chyba że takie zastosowanie zostało wcześniej uzgodnione z upoważnionym przedstawicielem naszej firmy. Uzgodnienie wymaga jednak formy pisemnej. Podział na grupy kolorystyczne RAL 1015, 1016, 1018, 6019, 7035, 9001, Grupa I - kolory bardzo jasne 9002, 9010 RAL 1002, 1003, 1004, 1014, 1017, 1019, 1021, 1023, 1035, 2000, 2003, 2004, 2008, 2009, Grupa II - kolory jasne 5012, 5024, 6018, 6021, 6033, 7000, 7037, 7040, 9006, 9022 RAL 3000, 3002, 3003, 3005, 3011, 3013, 5002, 5005, 5009, 5010, 5011, 5022, 6000, 6003, Grupa III - kolory ciemne 6005, 6011, 6020, 6029, 7015, 7016, 7022, 7024, 8016,8017, 8023, 9005, 9007 Ogólna charakterystyka kolorów RAL RAL system oznaczania kolorów oparty na porównaniu z wzorcami. W ten sposób oznacza się kolory farb do metalu, farb samochodowych lakierów w aerozolu, samoprzylepnych folii PVC stosowanych przez plastyków i w wielu innych przypadkach, w tym także farb mieszanych komputerowo, niezależnie od ich producentów. Nazwa RAL to skrót zaczerpnięty od nazwy niemieckiej instytucji utworzonej w latach dwudziestych XX wieku: Reichsausschuss für Lieferbedingungen. Od 1980 roku nazywanego Niemieckim Instytutem Jakości i Oznaczeń RAL (Deutsches Institut für Gütesicherung und Kennzeichnung e. V.). Jednym z zadań tego instytutu jest systematyzacja opisu kolorów dla zastosowań przemysłowych i handlu. Za jakość odwzorowania kolorów we wzornikach przez 75 lat odpowiedzialna była jedna firma zajmująca się ich wytwarzaniem - Muster-Schmidt - założona w Berlinie w 1905 roku. System powstał w 1927 roku i początkowo zawierał 30 kolorów. Obecnie systematyzuje ich ponad 200. System nie nawiązuje do innych modeli barwnych, kolory zostały wyznaczone arbitralnie. Dla odróżnienia od innych, rozbudowanych systemów oznaczania kolorów, nazwany został RAL CLASSIC. Oznaczenie składa się z napisu RAL i czterech cyfr: RAL 10xx grupa odcieni żółtych, RAL 20xx grupa odcieni pomarańczowych, RAL 30xx grupa odcieni czerwonych i różowych, RAL 40xx grupa odcieni purpurowych i fioletowych, RAL 50xx grupa odcieni niebieskich, RAL 60xx grupa odcieni zielonych, RAL 70xx grupa odcieni szarych, RAL 80xx grupa odcieni brązowych, RAL 90xx grupa odcieni białych i czarnych. Dodatkowo stworzono bardziej dokładny model nazwany RAL DESIGN, który obejmuje 1625 kolorów i systematyzuje je z uwzględnieniem doświadczalnie zmierzonej jasności i nasycenia. UWAGA: Tabela przykładowych kolorów w systemie RAL stosowanych dla okładzin płyt warstwowych znajduje się na ostatniej wewnętrznej stronie okładki. Notacja kolorów w RAL DESIGN to kod numeryczny, który składa się z napisu RAL i siedmiu cyfr, np.: RAL gdzie 210 to kolor (Hue), 60 to jasność (Lightness), a 30 to chromatyczność (Chroma), co ilustruje położenie w przestrzeni barw CIE LCH. (wg RALCOL). 17

18 2.7 Parametry techniczne Rodzaj płyty Oznaczenie płyty Grubość rdzenia Gęstość rdzenia Szerokość modułowa Waga Grupa nazwa mm kg/m 3 mm kg/m 2 ARPANEL S / , 1100, ,90 Ścienna płyta warstwowa ARPANEL S PUR/PIR - standardowy system mocowania ARPANEL S / , 1100, ,70 ARPANEL S / , 1100, ,50 ARPANEL S / , 1100, ,30 ARPANEL SU / ,70 Ścienna płyta warstwowa ARPANEL SU PUR/PIR - ukryty system mocowania ARPANEL SU / ,50 ARPANEL SU / ,30 ARPANEL SU / ,50 ARPANEL D 40/ / ,20 ARPANEL D 60/ / ,00 Dachowa płyta warstwowa ARPANEL D PUR/PIR ARPANEL D 80/ / ,80 ARPANEL D 100/ / ,60 ARPANEL D 120/ / ,40 ARPANEL CH / , 1100, ,10 Chłodnicza płyta warstwowa ARPANEL CH PUR/PIR ARPANEL CH / , 1100, ,70 ARPANEL CH / , 1100, ,30 ARPANEL S MiWo , Ścienna płyta warstwowa ARPANEL S MiWo - standardowy system mocowania ARPANEL S MiWo , ARPANEL S MiWo , ,2 ARPANEL S MiWo , ,5 18

19 2.7 Parametry techniczne Długości produkcyjne Kolor wewnętrzny standard Kolor zewnętrzny standard Grubość okładzin stalowych-standard Rodzaj płyty m RAL RAL mm/mm Grupa 2,00-18, , , 9010, 9006, 9007, 7016, 7035, ,50 / 0,50 2,00-18, , ,00-18, , , 9010, 9006, 9007, 7016, 7035, , 9010, 9006, 9007, 7016, 7035, ,50 / 0,50 0,50 / 0,50 Ścienna płyta warstwowa ARPANEL S PUR/PIR - standardowy system mocowania 2,00-18, , , 9010, 9006, 9007, 7016, 7035, ,50 / 0,50 2,00-18, , , 9010, 9006, 9007, 7016, 7035, ,50 / 0,50 2,00-18, , ,00-18, , , 9010, 9006, 9007, 7016, 7035, , 9010, 9006, 9007, 7016, 7035, ,50 / 0,50 0,50 / 0,50 Ścienna płyta warstwowa ARPANEL SU PUR/PIR - ukryty system mocowania 2,00-18, , , 9010, 9006, 9007, 7016, 7035, ,50 / 0,50 2,00-18, , , 9010, 9006, 9007, 7016, 7035, ,50 / 0,50 2,00-18, , , 9010, 9006, 9007, 7016, 7035, ,50 / 0,50 2,00-18, , , 9010, 9006, 9007, 7016, 7035, ,50 / 0,50 Dachowa płyta warstwowa ARPANEL D PUR/PIR 2,00-18, , , 9010, 9006, 9007, 7016, 7035, ,50 / 0,50 2,00-18, , , 9010, 9006, 9007, 7016, 7035, ,50 / 0,50 2,00-18, , , 9010, 9006, 9007, 7016, 7035, ,50 / 0,50 2,00-18, , , 9010, 9006, 9007, 7016, 7035, ,50 / 0,50 Chłodnicza płyta warstwowa ARPANEL CH PUR/PIR 2,00-18, , , 9010, 9006, 9007, 7016, 7035, ,50 / 0,50 2,00-14, , , 9010, 9006, 9007, 7016, 7035, ,60 / 0,50 2,00-14, , ,00-14, , , 9010, 9006, 9007, 7016, 7035, , 9010, 9006, 9007, 7016, 7035, ,60 / 0,50 0,60 / 0,50 Ścienna płyta warstwowa ARPANEL S MiWo - standardowy system mocowania 2,00-14, , , 9010, 9006, 9007, 7016, 7035, ,60 / 0,50 19

20 2.8 Zakres stosowania płyt warstwowych ARPANEL We współczesnym budownictwie płyty warstwowe ARPANEL stanowią doskonałe wypełnienie i pokrycie ścian oraz dachów. Stanowią gotowy i skończony materiał dla nowoczesnej architektury i wysokozaawansowanych technologii. Kolorystyka, wzornictwo, powtarzalność i jednorodność materiału pozwalają doskonale realizować potrzeby inwestora czy architekta. Prefabrykacja, transport i powtarzalny montaż umożliwiają zminimalizowanie kosztów uzyskania gotowego obiektu. W takich branżach jak rolnictwo, przetwórstwo, system magazynowania i produkcji płyty warstwowe ARPANEL spełniają niezbędne normy pod względem wytrzymałościowym, odporności przeciwogniowej, warunków higienicznych i akustycznych. Produkty ARPANEL spełniają wszystkie wymagania krajowych Urzędów Nadzoru Technicznego i Branżowego oraz normy europejskie. Dzięki temu nasz produkt jest w grupie liderów europejskich producentów płyt warstwowych. Przykładowe branże i typy inwestorów stosujących płyty warstwowe z rdzeniem PUR/PIR: magazyny i centra logistyki, hale zakładów produkcyjnych, przetwórnie i przechowalnie owocowo warzywne, zakłady mięsne, przetwórnie mięsa, ryb, itp. chłodnie i mroźnie, przemysł spożywczy, fabryki i salony samochodowe, centra handlowe i handel drobny, fabryki i przemysł ciężki obudowy, remonty lekkich obudów i nowe obudowy - przemysł i handel, garaże i pawilony, sale gimnastyczne i hale sportowe, hangary lotnicze i obiekty towarzyszące cywilne i wojskowe, kontenery socjalne, biurowe i magazynowe dla budów i baz wiertnictwa gazowego i naftowego, kontenery morskie i wojskowe, obiekty hodowli zwierząt, obudowy kontenerów samochodowych, magazyny zbóż, przetworów zbożowych i roślinnych. Przykładowe typy zastosowań ściennych płyt warstwowych ARPANEL S MiWo: hale magazynowe i produkcyjne z podwyższoną klasą odporności ogniowej, ściany wydzielenia ogniowego zewnętrzne i wewnętrzne, osłony i ekrany akustyczne obiektów o podwyższonych parametrach hałasu, hangary i garaże cywilne, wojskowe i lotnicze, kontenery mieszkalne i biurowe, tunele pomiarowe i badawcze, przetwórnie, magazyny i suszarnie drewna, obudowy obiektów chemicznych, przegrody dźwiękoszczelne tzw. akustyczne. Wszechstronność zastosowania pozwala projektantom oraz architektom na realizowanie podstawowych i urozmaiconych obiektów spełniających wszelkie parametry współczesnego budownictwa. 20

21 2.9 Izolacyjność termiczna Poliuretan tworzący rdzeń płyt warstwowych ARPANEL charakteryzuje się bardzo dobrą izolacyjnością cieplną. Obliczeniowy współczynnik przewodzenia ciepła λ obl. wynosi 0,022 W/m*K. Wartość współczynnika przenikania ciepła U podano w poniższej tabeli przedstawiającej parametry techniczne płyt. Zakres stosowania tych płyt warstwowych ustalono w wyniku obliczeń cieplno-wilgotnościowych z uwzględnieniem wpływu mostków termicznych i w oparciu o wymagania zawarte w Rozporządzeniu Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. (Dz.U. Nr 75/2002 poz. 690). Ścienne płyty warstwowe ARPANEL charakteryzują się izolacyjnością cieplną pozwalającą na ich stosowanie do obudowy zewnętrznych ścian pełnych i z otworami w budynkach użyteczności publicznej i przemysłowych z pomieszczeniami ogrzewanymi do t > 16 C. Dachowe płyty wartswowe ARPANEL charakteryzują się izolacyjnością cieplną pozwalającą na ich stosowanie jako przekrycia dachu nad pomieszczeniami w budynkach użyteczności publicznej i przemysłowych z pomieszczeniami ogrzewanymi do t > 16 C. i wilgoci. Parametry termiczne płyt ściennych jako parametr przenikania cieplnego wykazano w formie tabelarycznej współczynnika Uo. Parametry cieplne uzyskane w płytach ARPANEL S MiWo spełniają niezbędne wymagania norm przy minimalnej grubości rdzenia wewnętrznego. Wartości współczynników przenikania ciepła płyt warstwowych ARPANEL Rodzaj płyty Ścienna płyta warstwowa ARPANEL S PUR/PIR* - standardowy system mocowania Ścienna płyta warstwowa ARPANEL SU PUR/PIR* - ukryty system mocowania Grubość rdzenia Współczynnik przenikania ciepła mm U 0 = W/(m 2 x K) 40 0, , , , , , ,22 Płyty ARPANEL S MiWo charakteryzują się dobrą izolacyjnością cieplna dzięki bardzo dobremu współczynnikowi przewodzenia ciepła, który wynosi λ-0,038 W/K x m. Osiągnięto to poprzez zastosowanie odpowiedniej skalnej wełny mineralnej i tzw. lamelowej metodzie montażu rdzenia wewnętrznego. To dzięki lamelacji płyta pozbawiona jest lokalnych mostków termicznych, a prostopadłe do okładzin ich umieszczenie zwiększyło znacznie parametry mechaniczne. Dodatkowo styk zamka na brzegu płyty został wyfrezowany w taki sposób, że wytworzony styk bezuszczelkowy zabezpiecza ścianę termicznie. Hydrfobizowane włókna zabezpieczone są przed zawilgoceniem i korozją biologiczną i lokalną kondensacją pary wodnej. W profilach stalowych zamka w czasie montażu należy aplikować masę uszczelniającą, która eliminuje penetrację powietrza Dachowa płyta warstwowa ARPANEL D PUR/PIR* Chłodnicza płyta warstwowa ARPANEL CH PUR/PIR* Ścienna płyta warstwowa ARPANEL S MiWo** - standardowy system mocowania 120 0,17 40/80 0,49 60/100 0,34 80/120 0,26 100/140 0,21 120/160 0, , , , , , , ,17 * gęstość PUR/PIR-40 +/- 3 kg, okładzina 0,5mm / 0,5mm, ** gęstość MiWo 105kg/m 3, okładzina 0,6 mm / 0,5 mm 21

22 2.10 Reakcja na ogień i parametry przeciwpożarowe Płyty warstwowe ścienne PUR/PIR i MiWo oraz dachowe PUR/PIR zostały przebadane w Laboratorium ITB jako materiały do stosowania w budownictwie. Przebadano i określono między innymi podstawowe parametry, takie jak odporność ogniowa i stopień rozprzestrzeniania się ognia. Po zakończeniu badań typu zgodnie z normą PN-EN ITB sporządził Raport z Badań. Tabela stanowi zestawienie parametrów przebadanych oraz normy, wg których klasyfikowano parametry. Klasyfikacja ogniowa płyt warstwowych ARPANEL Rodzaj płyty Grubość rdzenia Odporność ogniowa wg Reakcja na ogień wg Odporność ogniowa wg Odporność ogniowa wg nazwa mm PN-B PN-EN PN-EN PUR PIR MiWo PN-EN Ścienna płyta warstwowa ARPANEL S PUR/PIR* - standardowy system mocowania Ścienna płyta warstwowa ARPANEL SU PUR/PIR* - ukryty system mocowania 40 NRO B-s2,d0 60 NRO B-s2,d0 80 NRO B-s2,d0 100 NRO B-s2,d0 EI 15 / E 15 EI 30 / E NRO B-s2,d0 80 NRO B-s2,d0 100 NRO B-s2,d0 EI 20 / E NRO B-s2,d0 El 20 / E 20 EI 20 / E 30 40/80 NRO Broof(t1) Dachowa płyta warstwowa ARPANEL D PUR/PIR* 60/100 NRO Broof(t1) 80/120 NRO Broof(t1) 100/140 NRO E / B-s2,d0 REI 20 / RE 30 REI 30 / RE 60 Broof(t1) 120/160 NRO E / B-s2,d0 REI 20 / RE 30 REI 30 / RE 60 Broof(t1) Chłodnicza płyta warstwowa ARPANEL CH PUR/PIR* Ścienna płyta warstwowa ARPANEL S MiWo** - standardowy system mocowania 120 NRO B-s2,d0 EI 20/E20 EI 20 / E NRO B-s2,d0 EI 20/E20 EI 20 / E NRO B-s2,d0 EI 20/E20 EI 20 / E NRO A 2 -s1,d0 E120/El NRO A 2 -s1,d0 E120/El NRO A 2 -s1,d0 E240/El NRO A 2 -s1,d0 E240/El240 * gęstość PUR/PIR-40 +/- 3 kg, okładzina 0,5 mm / 0,5 mm, ** gęstość MiWo 105kg/m 3, okładzina 0,6 mm / 0,5 mm 22

23 2.11 Akustyka płyt warstwowych ARPANEL Parametry akustyczne płyt warstwowych ARPANEL zostały przebadane zgodnie z normą PN-EN :1999. Podane w tabelach współczynniki stanowią górny nieprzekraczalny próg dopuszczalnej izolacyjności akustycznej właściwej Rw. Płyty ARPANEL pod względem akustycznym mogą stanowić zarówno obudowę zewnętrzną obiektów jak i przegrody wewnętrzne. Jako przegrody akustyczne mają zastosowanie w budowach pawilonów handlowych i wystawienniczych oraz komór i tuneli technologicznych. W układach ochrony akustycznej należy uwzględniać również ilości i rodzaje przeszklenia, otworowania drzwiowego oraz lokalizacji urządzeń i innych wypełnień ścian lub dachów. Właściwości akustyczne płyt warstwowych ARPANEL Rodzaj płyty Grubość rdzenia Izolacyjność akustyczna właściwa Wskaźnik pochłaniania dźwięku nazwa mm Rw(C,Ctr) db αw Ścienna płyta warstwowa ARPANEL S PUR/PIR* - standardowy system mocowania (-3.-4) 0, (-3.-4) 0, (-3.-4) 0, (-2.-4) 0, (-3.-4) 0,15 Ścienna płyta warstwowa ARPANEL SU PUR/PIR* - ukryty system mocowania (-3.-4) 0, (-2.-4) 0, (-2;-4) 0,15 40/80 26 (-3.-4) 0,15 Dachowa płyta warstwowa ARPANEL D PUR/PIR* 60/ (-3.-4) 0,15 80/ (-3.-4) 0,15 100/ (-1,-4) 0,15 120/ (-2,-4) 0,15 Chłodnicza płyta warstwowa ARPANEL CH PUR/PIR* Ścienna płyta warstwowa ARPANEL S MiWo** - standardowy system mocowania (-2.-4) 0, (-2.-4) 0, (-2.-4) 0, (-1,-3) 0, (-1,-3) 0, (-1,-3) 0, (-1,-3) 0,15 * gęstość PUR/PIR-40 +/- 3 kg, okładzina 0,5 mm / 0,5 mm, ** gęstość MiWo 105kg/m3, okładzina 0,6 mm / 0,5 mm 23

24 24

25 3. Detale techniczne - przykładowe rozwiązania 25

26 3.1 System elewacji w układzie poziomym System elewacji w układzie poziomym Pozycja Rysunek 1.1 Detal startowy - podwalina cofnięta, wersja I 1.2 Detal startowy - podwalina cofnięta, wersja II 1.3 Detal startowy - podwalina wysunięta 1.4 Detal mocowania płyt do słupa stalowego 1.5 Detal mocowania płyt do słupa stalowego - profil omega 1.6 Detal mocowania płyt do słupa żelbetowego 1.7 Detal mocowania płyt do słupa stalowego w narożniku zewnętrznym 1.8 Detal mocowania płyt do słupa stalowego w narożniku wewnętrznym 1.9 Detal połączenia płyt ze ściana murowaną 1.10 Detal połączenia płyty z oknem 1.11 Detal połączenia płyt z bramą 1.12 Detal połączenia płyt z drzwiami 26

27 3.1 System elewacji w układzie poziomym System elewacji w układzie poziomym 1.1 Detal startowy - cokół cofnięty, wersja I Pozycja Przedmiot 1 Element wg projektu konstrukcji 2 Płyta ścienna ARPANEL S 3 Okapnik indywidualny 4 Lista startowa wg projektu konstrukcji 5 Podwalina 6 Nit szczelny 7 Śruba wg projektu konstrukcji 8 Taśma uszczelniająca butylowa 9 Taśma uszczelniająca 27

28 3.1 System elewacji w układzie poziomym 1.2 Detal startowy - cokół cofnięty, wersja II Pozycja Przedmiot 1 Element wg projektu konstrukcji 2 Płyta ścienna ARPANEL SU 3 Okapnik indywidualny 4 Listwa startowa wg projektu konstrukcji 5 Izolacja termiczna 6 Podwalina 7 Nit szczelny 8 Śruba wg projektu konstrukcji 9 Taśma uszczelniająca butylowa 28

29 3.1 System elewacji w układzie poziomym System elewacji w układzie poziomym 1.3 Detal startowy - cokół wysunięty Pozycja Przedmiot 1 Element wg projektu konstrukcji 2 Płyta ścienna ARPANEL S 3 Okapnik indywidualny 4 Listwa startowa wg projektu konstrukcji 5 Izolacja termiczna 6 Podwalina 7 Nit szczelny 8 Taśma uszczelniająca 29

30 3.1 System elewacji w układzie poziomym 1.4 Detal mocowania płyt do słupa stalowego Pozycja Przedmiot 1 Słup stalowy wg projektu konstrukcji 2 Płyta ścienna ARPANEL S 3 Obróbka stykowa 4 Taśma uszczelniająca 5 Śruba mocująca 6 Łącznik 7 Izolacja termiczna 30

31 3.1 System elewacji w układzie poziomym System elewacji w układzie poziomym 1.5 Detal mocowania płyt do słupa stalowego - profil omega Pozycja Przedmiot 1 Słup stalowy wg projektu konstrukcji 2 Płyta ścienna ARPANEL SU 3 Obróbka stykowa 4 Taśma uszczelniająca 5 Śruba 6 Nit szczelny 7 Izolacja termiczna 8 Podkładka mocująca / rozdzielacz nacisku 31

32 3.1 System elewacji w układzie poziomym 1.6 Detal mocowania płyt do słupa żelbetowego Pozycja Przedmiot 1 Słup żebletowy wg projektu konstrukcji 2 Płyta ścienna ARPANEL S 3 Obróbka stykowa 4 Taśma uszczelniająca 5 Śruba mocująca 6 Łącznik 7 Izolacja termiczna 32

33 3.1 System elewacji w układzie poziomym System elewacji w układzie poziomym dylatacja termiczna w powłoce, 20 mm 1.7 Detal mocowania płyt do słupa stalowego w narożniku zewnętrznym Pozycja Przedmiot 1 Słup stalowy wg projektu konstrukcji 2 Płyta ścienna ARPANEL S 3 Obróbka narożna 4 Kątownik wg projektu konstrukcji 5 Śruba mocująca 6 Nit szczelny 7 Taśma uszczelniająca 8 Izolacja termiczna 33

34 3.1 System elewacji w układzie poziomym 1.8 Detal mocowania płyt do słupa stalowego w narożniku wewnętrznym Pozycja Przedmiot 1 Słup stalowy wg projektu konstrukcji 2 Płyta ścienna ARPANEL S 3 Obróbka narożna 4 Kątownik wg projektu konstrukcji 5 Nit szczelny 6 Śruba mocująca 7 Śruba mocująca 8 Izolacja termiczna 9 Taśma uszczelniająca 34

35 3.1 System elewacji w układzie poziomym System elewacji w układzie poziomym 1.9 Detal połączenia płyt ze ścianą murowaną Pozycja Przedmiot 1 Element wg projektu konstrukcji 2 Płyta ścienna ARPANEL S 3 Obróbka maskująca 4 Obróbka indywidualna 5 Śruba mocująca 6 Nit szczelny 7 Łącznik 8 Izolacja termiczna 9 Taśma uszczelniająca 35

36 3.1 System elewacji w układzie poziomym Przekrój pionowy Przekrój poziomy 1.10 Detal połączenia płyty z oknem Pozycja Przedmiot Pozycja Przedmiot 1 Rygiel stalowy wg projektu konstrukcji 2 Płyta ścienna ARPANEL S 3 Kątownik wg projektu konstrukcji 4 Górny okapnik otworu 5 Maskownica okapu / obróbka indywidualna 6 Dolny okapnik otworu 7 Boczna maskownica otworu 8 Obróbka indywidualna 9 Obróbka indywidualna 10 Nit szczelny 11 Śruba mocująca 12 Izolacja termiczna 13 Taśma uszczelniająca 14 Pianka montażowa 36

37 3.1 System elewacji w układzie poziomym System elewacji w układzie pionowym 1.11 Detal połączenia płyty z bramą Pozycja Przedmiot 1 Rygiel stalowy wg projektu konstrukcji 2 Płyta ścienna ARPANEL S 3 Kątownik wg projektu konstrukcji 4 Zetka wg projektu konstrukcji 5 Górny okapnik otworu 6 Okapnik indywidualny 7 Obróbka indywidualna 8 Obróbka indywidualna 9 Śruba mocująca 10 Nit szczelny 11 Izolacja termiczna 12 Taśma uszczelniająca 37

38 3.1 System elewacji w układzie poziomym 1.12 Detal połączenia płyty z drzwiami Pozycja Przedmiot 1 Rygiel stalowy wg projektu konstrukcji 2 Płyta ścienna ARPANEL S 3 Ceownik wg projektu konstrukcji 4 Górny okapnik otworu 5 Obróbka indywidualna 6 Obróbka indywidualna 7 Obróbka indywidualna 8 Śruba mocująca 9 Nit szczelny 10 Izolacja termiczna 11 Taśma uszczelniająca 12 Taśma uszczelniająca 13 Pianka montażowa 38

39 3.2 System elewacji w układzie pionowym System elewacji w układzie pionowym System elewacji w układzie pionowym Pozycja. Rysunek 2.1 Detal mocowania płyt do konstrukcji 2.2 Detal startowy mocowania płyt przed podwaliną 2.3 Detal startowy mocowania płyt na podwalinie 2.4 Detal attyki 2.5 Detal połączenia płyt ściennych i dachowych w ścianie szczytowej 2.6 Detal mocowania płyt na posadzce 2.7 Detal łączenia płyt na długości - wysokie obiekty 2.8 Detal mocowania płyt do słupa stalowego w narożniku 2.9 Połączenie płyt ze ścianą murowaną 2.10 Detal połączenia płyt z oknem 2.11 Detal połączenia płyt z bramą 39

40 3.2 System elewacji w układzie pionowym 2.1 Detal mocowania płyt do konstrukcji Pozycja Przedmiot 1 Rygiel stalowy wg projektu konstrukcji 2 Płyta ścienna ARPANEL SU 3 Podkładka mocująca / rozdzielacz nacisku 4 Śruba mocująca 5 Taśma uszczelniająca 40

41 3.2 System elewacji w układzie pionowym System elewacji w układzie pionowym 2.2 Detal startowy mocowania płyt przed podwaliną Pozycja Przedmiot 1 Płyta ścienna ARPANEL SU 2 Kątownik wg projektu konstrukcji 3 Kątownik wg projektu konstrukcji 4 Obróbka maskująca 5 Okapnik indywidualny 6 Śruba mocująca 7 Nit szczelny 8 Łącznik 9 Śruba wg projektu konstrukcji 10 Taśma uszczelniająca butylowa 11 Taśma uszczelniająca samoprzylepna 12 Podkładka mocująca / rozdzielacz nacisku 41

42 3.2 System elewacji w układzie pionowym 2.3 Detal startowy mocowania płyt na podwalinie - cokół cofnięty Pozycja Przedmiot 1 Płyta ścienna ARPANEL SU 2 Kątownik wg projektu konstrukcji 3 Obróbka maskująca 4 Okapnik indywidualny 5 Śruba mocująca 6 Nit szczelny 7 Łącznik 8 Śruba wg projektu konstrukcji 9 Taśma uszczelniająca butylowa 10 Taśma uszczelniająca 11 Podkładka mocująca / rozdzielacz nacisku 12 Izolacja termiczna 42

43 3.2 System elewacji w układzie pionowym System elewacji w układzie pionowym 2.4 Detal attyki Pozycja Przedmiot 1 Element wg projektu konstrukcji 2 Element wg projektu konstrukcji 3 Płyta ścienna ARPANEL SU 4 Płyta dachowa ARPANEL D 5 Obróbka attykowa 6 Obróbka indywidualna 7 Nit szczelny 8 Śruba mocująca 9 Śruba mocująca 10 Izolacja termiczna 11 Taśma uszczelniająca 12 Podkładka mocująca / rozdzielacz nacisku 43

44 3.2 System elewacji w układzie pionowym 2.5 Detal połączenia płyt ściennych i dachowych w ścianie szczytowej Pozycja Przedmiot 1 Element wg projektu konstrukcji 2 Płyta ścienna ARPANEL SU 3 Płyta dachowa ARPANEL D 4 Obróbka indywidualna 5 Element wg projektu konstrukcji 6 Śruba mocująca 7 Śruba mocująca 8 Nit szczelny 9 Izolacja termiczna 10 Podkładka mocująca / rozdzielacz nacisku 11 Taśma uszczelniająca 44

45 3.2 System elewacji w układzie pionowym System elewacji w układzie pionowym 2.6 Detal mocowania płyt na posadzce Pozycja Przedmiot 1 Płyta ścienna ARPANEL 2 Obróbka maskująca 3 Element wg projektu konstrukcji 4 Nit szczelny 5 Śruba mocująca 6 Łącznik 7 Śruba wg projektu konstrukcji 8 Impregnowana uszczelka poliuretanowa 45

46 3.2 System elewacji w układzie pionowym 2.7 Detal łączenia płyt na długości - wysokie obiekty Pozycja Przedmiot 1 Element wg projektu konstrukcji 2 Płyta ścienna ARPANEL SU 3 Obróbka indywidualna 4 Obróbka maskująca 5 Śruba mocująca 6 Izolacja termiczna 7 Taśma uszczelniająca 8 Podkładka mocująca / rozdzielacz nacisku 46

47 3.2 System elewacji w układzie pionowym System elewacji w układzie pionowym Dylatacja termiczna w powłoce, 20 mm 2.8 Detal mocowania płyt do słupa stalowego w narożniku Pozycja Przedmiot 1 Słup stalowy wg projektu konstrukcji 2 Element wg projektu konstrukcji 3 Płyta ścienna ARPANEL SU 4 Kątownik wg projektu konstrukcji 5 Obróbka narożna 6 Śruba mocująca 7 Śruba mocująca 8 Nit szczelny 9 Taśma uszczelniająca 10 Izolacja termiczna 11 Podkładka mocująca / rozdzielacz nacisku 47

48 3.2 System elewacji w układzie pionowym 2.9 Połączenie płyty ze ścianą murowaną Pozycja Przedmiot 1 Element wg projektu konstrukcji 2 Płyta ścienna ARPANEL SU 3 Obróbka indywidualna 4 Obróbka indywidualna 5 Śruba mocująca 6 Nit szczelny 7 Łącznik 8 Izolacja termiczna 9 Taśma uszczelniająca 10 Podkładka mocująca / rozdzielacz nacisku 48

49 3.2 System elewacji w układzie pionowym Przekrój pionowy Przekrój poziomy System elewacji w układzie pionowym 2.10 Połączenie płyt z oknem Pozycja Przedmiot Pozycja Przedmiot 1 Rygiel stalowy w projektu konstrukcji 2 Płyta ścienna ARPANEL SU 3 Kątownik wg projektu konstrukcji 4 Górny okapnik otworu 5 Maskownica okapu 6 Dolny okapnik otworu 7 Boczna maskownica otworu 9 Taśma uszczelniająca 10 Nit szczelny 11 Śruba mocująca 12 Izolacja termiczna 13 Taśma uszczelniająca butylowa 14 Podkładka mocująca / rozdzielacz nacisku 15 Pianka montażowa 8 Obróbka indywidualna 49

50 3.2 System elewacji w układzie pionowym 2.11 Detal połączenia płyt z bramą Pozycja Przedmiot 1 Rygiel stalowy w projektu konstrukcji 2 Płyta ścienna ARPANEL SU 3 Kątownik wg projektu konstrukcji 4 Zetka wg projektu konstrukcji 5 Górny okapnik otworu 6 Okapnik indywidualny 7 Obróbka indywidualna 8 Śruba mocująca 9 Nit szczelny 10 Izolacja termiczna 11 Taśma uszczelniająca 12 Podkładka mocująca / rozdzielacz nacisku 50

51 System obudowy dachów System obudowy dachów Pozycja. Rysunek 3.1 Detal połączenia płyt dachowych 3.2 Detal połączenia płyt dachowych ze ścianą murowaną 3.3 Detal połączenia płyt w kalenicy 3.4 Detal mocowania rynny do płyt dachowych 3.5 Detal mocowania rynny do ściany 3.6 Detal mocowania śniegołapu 3.7 Detal rynny wewnętrznej 3.8 Detal połączenia płyt z pasmem świetlnym w kalenicy 3.9 Detal uszczelnienia kołnierzem 3.10 Detal dylatacji 51

52 3.3 System obudowy dachów Przekrój A - A 3.1 Detal połączenia płyt dachowych Pozycja Przedmiot 1 Element wg projektu konstrukcji 2 Płyta dachowa ARPANEL D 3 Śruba mocująca 4 Łącznik samowiercący 5 Taśma uszczelniająca 6 Taśma uszczelniająca 7 Taśma uszczelniająca butylowa 8 Podkładka (kalota) 52

53 3.3 System obudowy dachów Zagiąć do góry System obudowy dachów 3.2 Detal połączenia płyt dachowych ze ścianą murowaną Pozycja Przedmiot 1 Element wg projektu konstrukcji 2 Płyta dachowa ARPANEL D 3 Obróbka połaciowa 4 Obróbka zamykająca - profilowana 5 Obróbka indywidualna 6 Obróbka indywidualna 7 Śruba mocująca 8 Łącznik 9 Łącznik samowiercący 10 Nit szczelny 11 Taśma uszczelniająca 12 Uszczelka profilowana 13 Masa uszczelniająca butylowa 14 Izolacja termiczna 53

54 3.3 System obudowy dachów zagiąć do góry 3.3 Detal połączenia płyt w kalenicy Pozycja Przedmiot 1 Element wg projektu konstrukcji 2 Płyta dachowa ARPANEL D 3 Obróbka kalenicowa górna 4 Obróbka kalenicowa dolna 5 Obróbka zamykająca 6 Obróbka indywidualna 7 Nit szczelny 8 Łącznik samowiercący 9 Śruba mocująca 10 Taśma uszczelniająca polietylenowa 11 Izolacja termiczna 12 Uszczelka profilowana 54

55 3.3 System obudowy dachów System obudowy dachów 3.4 Detal mocowania rynny do płyt dachowych Pozycja Przedmiot 1 Płyta dachowa ARPANEL D 2 Płyta ścienna ARPANEL S 3 Okapnik rynnowy 4 Obróbka indywidualna 5 Obróbka maskująca 6 Obróbka indywidualna 7 Łącznik samowiercący 8 Łącznik 9 Nit szczelny 10 Izolacja termiczna 11 Orynnowanie wg projektu branżowego 55

56 3.3 System obudowy dachów 3.5 Detal mocowania rynny do ściany Pozycja Przedmiot 1 Pokrycie dachu wg projektu architektury 2 Płyta ścienna ARPANEL S 3 Okapnik rynnowy 4 Obróbka indywidualna 5 Obróbka indywidualna 6 Obróbka indywidualna 7 Łącznik 8 Łącznik samowiercący 9 Nit szczelny 10 Izolacja termiczna 11 Orynnowanie wg projektu branżowego 12 Taśma uszczelniająca 56

57 3.3 System obudowy dachów System obudowy dachów 3.6 Detal mocowania śniegołapu Pozycja Przedmiot 1 Element wg projektu konstrukcji 2 Płyta dachowa ARPANEL D 3 Śruba mocująca 4 Łącznik samowiercący 5 Taśma uszczelniająca 6 Śniegołap 57

58 3.3 System obudowy dachów 3.7 Detal mocowania rynny do ściany Pozycja Przedmiot 1 Element wg projektu konstrukcji 2 Element wg projektu konstrukcji 3 Płyta dachowa ARPANEL D 4 Płyta ścienna ARPANEL SU 5 Obróbka indywidualna 6 Obróbka indywidualna 7 Okapnik rynnowy Pozycja Przedmiot 8 Śruba mocująca 9 Łącznik 10 Śruba mocująca 11 Nit szczelny (co 300 mm) 12 Rynna wewnętrzna wg projektu architektury 13 Taśma uszczelniająca butylowa 14 Membrana 58

59 3.3 System obudowy dachów zagiąć do góry System obudowy dachów 3.8 Detal łączenia z pasmem świetlnym w kalenicy Pozycja Przedmiot 1 Element wg projektu konstrukcji 2 Płyta dachowa ARPANEL D 3 Świetlik z podstawą 4 Obróbka indywidualna profilowana 5 Obróbka indywidualna 6 Łącznik samowiercący 7 Śruba mocująca 8 Nit szczelny 9 Taśma uszczelniająca butylowa 10 Izolacja termiczna 11 Uszczelka profilowana 59

60 3.3 System obudowy dachów 3.9 Detal uszczelnienia kołnierzem Pozycja Przedmiot 1 Element wg projektu konstrukcji 2 Płyta dachowa ARPANEL D 3 Śruba mocująca 4 Łącznik 5 Uszczelniający kołnierz dla przejścia przez dach 6 Kit uszczelniający 60

61 3.3 System obudowy dachów System obudowy dachów 3.10 Detal dylatacji Pozycja Przedmiot 1 Element wg projektu konstrukcji 2 Płyta dachowa ARPANEL D 3 Obróbka indywidualna 4 Obróbka indywidualna 5 Obróbka indywidualna 6 Śruba mocująca 7 Śruba mocująca 8 Łącznik samowiercący 9 Nit szczelny 10 Izolacja termiczna 11 Taśma uszczelniająca 61

62 System obudowy ścian obiektów chłodniczych Konstrukcja nośna dachu Sufit podwieszony Rygle zewnętrzne konstrukcji Dach typu tropik/płyta Pozycja. Rysunek 4.1 Styk wzdłużny płyt ARPANEL 4.2 Detal mocowania płyt chłodniczych z wykorzystaniem łączników PCV 4.3 Detal systemu mocowania płyt przy pomocy izolacyjnych nakrętek 4.4 Detal mocowania płyt w styku do rygla 4.5 Detal podwieszenia w stropie przy pomocy nakrętek izolacyjnych 4.6 Detal połączenia płyt ściennych na długości 4.7 Detal połączenia płyty ściennej i stropowej w narożu 4.8 Detal mocowania płyt ściennych w narożu 4.9 Detal podwieszenia płyt w stropie przy pomocy profilu teowego 4.10 Detal podwieszenia płyt w stropie przy pomocy profilu omega 4.11 Detal połączenia ściany działowej ze ścianą zewnętrzną 4.12 Detal połączenia ściany wewnętrznej z cokołem betonowym 4.13 Detal połączenia ściany wewnętrznej z cokołem PCV 4.14 Detal połączenia ściany zewnętrznej z posadzką i cokołem betonowym 4.15 Detal połączenia ściany działowej ze stropem 4.16 Detal połączenia ściany zewnętrznej z ościeżnicą drzwiową 62

63 3.4 System obudowy ścian obiektów chłodniczych strona wewnętrzna obiektu System obudowy obiektów chłodniczych 4.1. Styk wzdłużny płyt ARPANEL Pozycja Przedmiot 1 Płyta chłodnicza ARPANEL CH 2 Frezowany styk w kształcie wpustu i wypustu likwidujący liniowy mostek termiczny 3 Masa uszczelniająca przeciwdziałająca infiltracji pary wodnej i powietrza 4 Szczelina pozwalająca na aplikowanie mas uszczelniających trwale plastycznych 5 Obustronne, ukształtowanie styku płyt w kształcie podwójnego zamka 6 Ułatwiające montaż stożkowe pochylenie powierzchni styku wewnętrznego płyty 63

64 3.4 System obudowy ścian obiektów chłodniczych 4.2. Detal mocowania płyt chłodniczych z wykorzystaniem łączników PCV Pozycja Przedmiot 1 Płyta chłodnicza ARPANEL CH 2 Łącznik do mocowania płyt 3 Tuleja PCV 4 Zaślepka PCV 5 Rygiel ścienny wg projektu konstrukcji 6 Taśma polietylenowa samoprzylepna 64

65 3.4 System obudowy ścian obiektów chłodniczych System obudowy obiektów chłodniczych 4.3. Detal systemu mocowania płyt przy pomocy izolacyjnych nakrętek Pozycja Przedmiot 1 Płyta chłodnicza ARPANEL CH 2 Pręt gwintowany 3 Nakrętka izolacyjna PCV 4 Podkładka PCV 5 Masa trwale plastyczna 6 Element konstrukcji obiektu 7 Podkładka 8 Taśma uszczelniająca butylowa 9 Taśma polietylenowa samoprzylepna 65

66 3.4 System obudowy ścian obiektów chłodniczych strona wewnętrzna obiektu 4.4. Detal mocowania płyt w styku do rygla Pozycja Przedmiot 1 Płyta chłodnicza ARPANEL CH 2 Masa uszczelniająca przeciwdziałająca infiltracji pary wodnej i powietrza 3 Szczelina pozwalająca na aplikowanie mas uszczelniających trwale plastycznych 4 Podkładka nośna 5 Kapturek zabezpieczający 6 Śruba 7 Podkładka 8 Tulejka poliamidowa 9 Taśma polietylenowa samoprzylepna 10 Rygiel ścienny wg projektu konstrukcji 66

67 3.4 System obudowy ścian obiektów chłodniczych PRZEKRÓJ PIONOWY PRZEKRÓJ POZIOMY System obudowy obiektów chłodniczych 4.5. Detal podwieszenia w stropie przy pomocy nakrętek izolacyjnych Pozycja Przedmiot 1 Płyta chłodnicza ARPANEL CH 2 Pręt gwintowany 3 Nakrętka izolacyjna PCV 4 Podkładka PCV 5 Masa trwale plastyczna 6 Podkładka 7 Nakrętka 8 Taśma polietylenowa samoprzylepna 9 Podciąg stalowy wg konstrukcji 67

68 3.4 System obudowy ścian obiektów chłodniczych 4.6. Detal połączenia płyt ściennych na długości Pozycja Przedmiot 1 Płyta chłodnicza ARPANEL CH 2 Obróbka maskująca 3 Nit jednostronny szczelny 4 Pianka polietylenowa montażowa 5 Masa trwale plastyczna 6 Taśma polietylenowa samoprzylepna 7 Rygiel ścienny wg konstrukcji 68

69 3.4 System obudowy ścian obiektów chłodniczych WARIANT I WARIANT II System obudowy obiektów chłodniczych 4.7. Detal połączenia płyty ściennej i stropowej w narożu Pozycja Przedmiot 1 Płyta chłodnicza ARPANEL CH 2 Pianka poliuretanowa montażowa 3 Masa trwale plastyczna 4 Folia polietylenowa 5 Obróbka narożnikowa zewnętrzna 6 Nit jednostronny szczelny 7 Profil mocujący PCV 8 Profil narożny PCV 9 Obróbka narożnikowa wewnętrzna 69

70 3.4 System obudowy ścian obiektów chłodniczych WARIANT II WARIANT I 4.8. Detal mocowania płyt ściennych w narożu Pozycja Przedmiot 1 Płyta chłodnicza ARPANEL CH 2 Pianka poliuretanowa montażowa 3 Masa trwale plastyczna 4 Folia polietylenowa 5 Obróbka narożnikowa zewnętrzna 6 Nit jednostronny szczelny 7 Profil mocujący PCV 8 Profil narożny PCV Pozycja Przedmiot 9 Obróbka narożnikowa wewnętrzna 10 Pręt gwintowany 11 Podkładka 12 Nakrętka 13 Podkładka PCV 14 Nakrętka izolacyjna PCV 15 Rygiel scienny wg konstrukcji 16 Słup wg konstrukcji 70

71 3.4 System obudowy ścian obiektów chłodniczych System obudowy obiektów chłodniczych 4.9. Detal podwieszenia płyt w stropie przy pomocy profilu teowego Pozycja Przedmiot 1 Płyta chłodnicza ARPANEL CH 2 Wieszak - cięgno 3 Profil T (aluminiowy TALU 01 lub poliestrowy PUL 01 lub PUL 02) 4 Taśma polietylenowa samoprzylepna 5 Śruba 6 Podkładka 7 Nakrętka 8 Pianka poliuretanowa montażowa 9 Masa trwale plastyczna 71

72 3.4 System obudowy ścian obiektów chłodniczych Detal podwieszenia płyt w stropie przy pomocy profilu omega Pozycja Przedmiot 1 Płyta chłodnicza ARPANEL CH 2 Wieszak - cięgno 3 Profil T (aluminiowy TALU 01 lub poliestrowy PUL 01 lub PUL 02) 4 Taśma polietylenowa samoprzylepna 5 Śruba 6 Podkładka 7 Nakrętka 8 Pianka poliuretanowa montażowa 9 Masa trwale plastyczna 72

73 3.4 System obudowy ścian obiektów chłodniczych WARIANT I okładzina usunięta na szer. a=d- 30 mm WARIANT II WARIANT III System obudowy obiektów chłodniczych Detal połączenia ściany działowej ze ścianą zewnętrzną Pozycja Przedmiot 1 Płyta chłodnicza ARPANEL CH 2 Płyta chłodnicza ARPANEL CH 3 Profil mocujący PCV 4 Nit jednostronny szczelny 5 Profil narożny PCV 6 Pianka poliuretanowa montażowa 7 Masa trwale plastyczna 8 Obróbka narożnikowa wewnętrzna 9 Obróbka narożnikowa wewnętrzna 73
