I. Narzędzia główne Strona 2
|
|
- Amelia Filipiak
- 8 lat temu
- Przeglądów:
Transkrypt
1 INSTRUKCJA OBSŁUGI

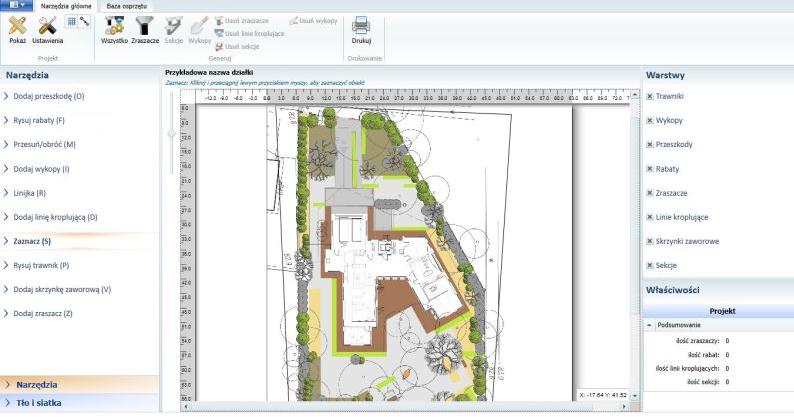

2 I. Narzędzia główne Strona 2
3 1. Narzędzia: - Dodaj przeszkodę: dodaje obszar na trawnikach, gdzie nie ma być zraszania, na planie, gdzie nie mają przebiegać rury. Zaznaczamy, klikając lewym przyciskiem myszy,kończymy zaznaczając ostatni punkt prawym przyciskiem myszy. Ważne, aby punkty rysować zgodnie z ruchem wskazówek zegara. - Rysuj rabaty: wstawia obszar rabat. Jeżeli rabata znajduje się na trawniku i ma być podlewana z linii kroplującej, należy także w tym miejscu obrysować przeszkodę. Zaznaczamy klikając lewym przyciskiem myszy,kończymy zaznaczając ostatni punkt prawym przyciskiem myszy. - Przesuń/obróć : przesuwa oraz obraca wszystkie obiekty na planie. Przesuwanie odbywa się po kliknięciu i przeciągnięciu obiektu. Aby obrócić obiekt należy po kliknięciu na niego, przytrzymać prawy przycisk myszy i jednocześnie ruszając kursorem do góry i na dół obrócić obiekt. - Dodaj wykop: ręczne wstawianie wykopów. Zaznaczamy klikając lewym przyciskiem myszy,kończymy zaznaczając ostatni punkt prawym przyciskiem myszy. - Linijka : mierzy odległość między punktami ( przydatna funkcja podczas skalowania podkładu). Kliknięcie prawym przyciskiem myszy kończy mierzenie. - Dodaj linię kroplującą: rysowanie przebiegu linii kroplującej. Zaznaczamy klikając lewym przyciskiem myszy,kończymy zaznaczając ostatni punkt prawym przyciskiem myszy. - Zaznacz: zaznacza obiekt w celu pokazania właściwości lub po kliknięci przycisku "Del" usuwa go z projektu. - Rysuj trawnik: wstawia trawnik na planie. Zaznaczamy klikając lewym przyciskiem myszy,kończymy zaznaczając ostatni punkt prawym przyciskiem myszy. Ważne, aby punktów było możliwie jak najmniej oraz żeby ostatni punkt był kliknięty prawym przyciskiem myszy- aby zakończyć tworzenie trawnika nie można kliknąć lewym a następnie prawym przyciskiem myszy w tym samym punkcie. - Dodaj skrzynkę zaworową: wstawianie wyznaczonego miejsca na skrzynkę z elektrozaworami. - Dodaj zraszacz: ręczne wstawianie wybranego zraszacza. W przypadku głowic deszczujących należy wybrać dyszę o przybliżonym kącie. W późniejszym etapie będzie można wyregulować kąt we właściwościach zraszacza. Rotory mają dysze 360 st.-tak samo we właściwościach można zmienić dobrowolnie kąt oraz zasięg zraszacza, zmniejszając jego promień w granicach promienia znamionowego. Strona 3
4 2. Tło i siatka Opcje działu TŁO: - Dopasuj do strony (rozciąga obraz pliku graficznego do aktualnego rozmiaru strony). - Przytnij do strony (odcina obraz pliku graficznego do aktualnego rozmiaru strony). Przyciski: - Przeglądaj: otwiera okno z wyborem pliku podkładowego w formatach: jpg, png, pdf. - Usuń tło: usuwa tło z podkładu pliku graficznego. - W lewo/ W prawo: obraca obraz pliku graficznego w prawo lub w lewo. Opcje działu Siatka: - Przyciągaj do siatki (podczas rysowania trawnika punkty będą przyciągane do siatki). - Pokaż siatkę (pokazuje / ukrywa siatkę na planie). Opcje Widok strony: - Skala (wybiera odpowiedną skalę projektu z zakresu 1:50, 1:100, 1:150, 1:200, 1:250, 1:300, 1:400, 1:500, 1:750 lub 1:1000). - Rozmiar (do wyboru dwa popularne formaty wydruku: A4 i A3). - Orientacja ( do wyboru pozioma lub pionowa orientacja projektu). 3. Warstwy: Zaznaczając oraz odznaczając wybrane warstwy powodujemy ich widoczność na planie. Dodatkowo klikając na sekcje, rozwija się lista sekcji, dla których możemy osobno ustawiać widoczność oraz zmieniać ich nazwy w właściwościach. 4. Właściwości obiektu. Po zaznaczeniu obiektu w tym miejscu możemy ustawiać jego właściwości, takie jak np. kąt zraszacza czy też zmienić linię kroplującą. 5. Pole główne W lewym górnym rogu mamy możliwość ustawienia powiększenia projektu. W prawym dolnym rogu wyświetlana jest aktualna pozycja kursora. Siatkę oraz przyciąganie obiektu do siatki możemy ustawić w menu Tło i siatka. Strona 4
5 II. Automatyczne generowanie projektu 1. Przejdź do zakładki Tło i siatka, znajdującej się po lewej stronie ekranu. Wybierz dział Tło >Wybierz plik->przeglądaj, a następnie wybierz podkład pliku graficznego w formacie JPG, PNG, GIF lub PDF. 2. Przejdź do zakładki Narzędzia, znajdującej się po lewej stronie ekranu. Wybierz dział Rysuj trawnik. Zaznacz trawnik klikając lewym przyciskiem myszy (staraj się zaznaczyć jak najmniejszą liczbę punktów- tylko rogi i punkty kluczowe na łukach). Ostatni punkt zaznacz klikając prawym klawiszem myszki. 3. Przejdź do zakładki Narzędzia, znajdującej się po lewej stronie ekranu. Wybierz dział Dodaj skrzynkę zaworową-> Wybierz elektrozawór. Z rozwiniętej listy wybierz interesujący Cię elektrozawór. Następnie kliknij na planie w odpowiednim miejscu położenie skrzynki na elektrozawory. 4. Z menu Narzędzia główne (góra ekranu) wybierz rozdział Generuj, ikona: Wszystko. Strona 5
6 Dział Ustawienia Zraszaczy: -Minimalna odległość pokrycia (odstęp między zraszaczami, domyślnie 0,5). -Maksymalna odległość pokrycia (odstęp między zraszaczami, domyślnie 0,75). Wykorzystaj Zraszacze: - Wszystkie dostępne (opcja niezalecana, gdyż w bazie znajduje się wielu producentów zraszaczy). - z wybranej grupy ( użyj zraszaczy ze zdefiniowanych grup zraszaczy. - Tylko wybrane( przeciągnij między listą dostępnych zraszaczy, a listą wybranych odpowiednich zraszaczy- najlepiej jednego średniego, jednego dużego i jednego małego zasięgu). 5. Przejdź do zakładki Ustawienia sekcji. - Wydajność źródła wody ( należy wpisać minimalny przepływ wody z naszego źródła, wyrażony w m3/h, do oddzielenia części dziesiętnych używamy kropki, np l/h oznacza że w programie podamy 3.5). - Ciśnienie źródła wody ( należy wprowadzić ciśnienie dynamiczne źródła wody, do oddzielenia części dziesiętnych używamy kropki, np. 5.2 Bar). - Domyślna średnica rury ( standardowo 25). Strona 6
7 Opcje: - Zezwalaj na podłączenie różnych trawników do jednej skrzynki ( oznacza to, że jeden lub kilka trawników zostanie podłączony do jednej skrzynki zaworowej, nie zaznaczenie tej funkcji będzie oznaczało, że przy każdym trawniku należy umieścić osobną skrzynkę). - Generuj połączenia z liniami kroplującymi (przy zaznaczonej opcji, zostanie połączona linia kroplująca do skrzynki zaworowej). - Wyrównuj ilość zraszaczy w sekcji ( wyrównuje ilość zraszaczy w sekcji do przybliżonych wartości). - Podziel sekcje gdy ciśnienia są za małe( w tym przypadku przy zbyt dużym spadku ciśnienia na zraszacz nastąpi podział sekcji zamiast zwiększenia średnicy rur) - Montaż na obejmach - zestaw przyłączeniowy składający się z obejmy na rurę, kolanka, łącznika i kolanka. - Montaż na szybkozłączach- montaż na złączach PE typu kolanko i trójnik z gwintem zewnętrznym. 6. Kliknięcie przycisku Generuj spowoduje wykonanie kompletnego projektu. Strona 7
8 III. Ręczne rysowanie projektu W przypadku małych skomplikowanych kształtów trawnika i ogrodu, dobrze jest ręcznie ułożyć zraszacze. Musimy kierować się zasadą, że zraszacze umiejscawiamy zawsze na trawniku, ale w przypadku wąskich przejść możemy dać np. zraszacze z jednej strony (zawsze od budynku) zraszając jednocześnie część rabat. Aby ręcznie wygenerować projekt należy: 1. Wgrać podkład i ze skalować zgodnie z opisem w poprzednich rozdziałach. 2. Z Menu Narzędzia wybieramy Dodaj Zraszacz [Wybierz zraszacz]. Z listy dostępnych wybieramy interesujący nas zraszacz. W tabeli wybieramy również dyszę. Strona 8
9 3. W przypadku zraszaczy rotacyjnych kąt wgrany wynosi 360 st. Dla wygody edytujemy jego kąty po wstawieniu kilku zraszaczy. 4. Na obszarze całej działki (bez dokładności) obrysowujemy trawnik. 5. Dodajemy skrzynkę na elektrozawór (z Menu Narzędzia wybieramy Dodaj skrzynkę zaworową ) i umiejscawiamy ją na planie. 6. Na tym etapie należy zapisać projekt do pliku. Teraz możemy wstępnie wygenerować projekt używając funkcji w menu Generuj - Sekcje. Uwaga! Przy ręczny rysowaniu zraszaczy nie możemy użyć funkcji Generuj- Zraszacze oraz Generuj - Wszystko - spowoduję to usunięcie ręcznie wprowadzonych zraszaczy. 7. Jak widać na załączonym obrazku, dwie sekcje przebiegają przez budynek, dlatego należy ułożyć przeszkodę w miejscu, gdzie nie ma możliwości zrobienia wykopu. Strona 9
10 8. Aby umiejscowić przeszkodę w miejscu budynku, wybieramy z Menu Narzędzia -> Dodaj przeszkodę. Następnie należy zgodnie z ruchem wskazówek zegara obrysować kształt przeszkody - ostatni punkt kończymy klikając prawym przyciskiem myszy. UWAGA! Skrzynka zaworowa nie może znajdować się na obszarze przeszkody! Teraz ponownie generujemy sekcje. Jeżeli nie wygenerowały się sekcje - oznacza to, że przeszkodę obrysowaliśmy w złym kierunku lub za blisko zraszaczy czy skrzynki zaworowej. Wówczas należy usunąć przeszkodę i narysować ją ponownie 9. Możemy teraz przystąpić do układania linii kroplującej, wybierając z Menu Narzędzia -> Dodaj linię kroplującą [klikając na Wybierz linię kroplującą, wybrać linię z bazy] UWAGA! Po wprowadzeniu linii kroplującej przy ponownym generowaniu sekcji należy odznaczyć funkcję Generuj połączenia z liniami kroplującymi (o ile jest zaznaczona). Strona 10
11 IV. Właściwości obiektów 1. Właściwości projektu. W przypadku, gdy nie mamy zaznaczonego żadnego obiektu, w polu Właściwości wyświetlane są aktualne informacje o ilości użytych zraszaczy, sekcji, linii kroplujących, rabat. 2. Właściwości zraszacza. Po zaznaczeniu zraszacza w polu Właściwości mamy: - Nazwa: nazwa użytego zraszacza. - Głowica: nazwa użytej dyszy. - Zasięg zraszania : po kliknięciu "edytuj" mamy możliwość zmniejszenia promienia do 30% wartości znamionowej. - Pole zraszania: informacja o polu zraszania przez zaznaczony zraszacz. - Kąt zraszania: po kliknięciu "edytuj" mamy możliwość edycji kąta zraszania danego zraszacza. - Wydajność: wydatek wody pobieranej przez zaznaczony zraszacz. - Ciśnienie: znamionowe ciśnienie pracy. - Przycisk [Wybierz zraszacz] daje możliwość zmiany zaznaczonego zraszacza lub dyszy. - Przycisk [Zestaw przyłączeniowy] daje możliwość podglądu i edycji wygenerowanego zestaw podłączenia do sekcji. Strona 11
12 3. Właściwości sekcji Po zaznaczeniu sekcji w polu Właściwości mamy: - Nazwa: nazwa sekcji np.: "Sekcja 1". W tym miejscu istnieje możliwość zmiany nazwy wyświetlanej w wydruku projektu, w przypadku zaznaczonej opcji wydruku "Każda sekcja na osobnej stronie". - Sekcja widoczna: możliwość włączania/ wyłączania widoku zaznaczonej sekcji. - Długość sekcji: ilość użytej rury dla danej sekcji. - Ilość zraszaczy: ilość podłączonych zraszaczy do zaznaczonej sekcji. - Sumaryczny wydatek: podgląd ilości pobieranej wody, przypadającej na sekcję. - Ciśnienie sekcji: podgląd ciśnienia wprowadzonego we właściwościach źródła wody. - Wyświetlaj opisy odcinków: możliwość podglądu przekroju dobranej rury z podziałem na odcinki między złączkami/zraszaczami. - Wyświetlaj opisy złączek: podgląd użytych złączek. - Wyświetlaj wartości ciśnień: podgląd ciśnienia w poszczególnych odcinkach danej sekcji. - Edytuj złączki: możliwość edycji użytych w sekcji złączek. 4. Właściwości trawnika Po zaznaczeniu sekcji w polu Właściwości mamy: - Powierzchnia: powierzchnia zaznaczonego trawnika wyrażona w metrach kwadratowych. 5. Właściwości skrzynki zaworowej Po zaznaczeniu skrzynki zaworowej w polu Właściwości mamy: - Nazwa: nazwa wybranego elektrozaworu. Istnieje możliwość zmiany elektrozaworów, klikając w przycisk [Wybierz elektrozawór]. 6. Właściwości linii kroplującej Po zaznaczeniu wybranego odcinka linii kroplującej w polu Właściwości mamy: - Nazwa: nazwa wybranej linii kroplującej. Istnieje możliwość zmiany linii poprzez kliknięcie przycisku [Wybierz linie kroplującą]. - Cena: podana cena za 1 m.b. wybranej linii kroplującej. - Długość linii: podana długość zaznaczonego odcinka linii kroplującej. Strona 12
13 OPIS FUNKCJI: V. Opcje wydruku Drukuj podsumowanie sprzętu: dołącza do wydruku listę użytego w projekcie sprzętu, tzw. listę zakupów. Drukuj listę zraszaczy: dołącza do wydruku listę użytych w projekcie zraszaczy. Rysuj opisy zraszaczy: wstawia na planie głównym nr zraszacza. Rysuj wypełnienie zraszacza. Rysuj sekcje: wstawia na planie głównym rury doprowadzające wodę do zraszaczy. Rysuj opisy sekcji: wstawia na planie głównym średnice rur doprowadzających. Każda sekcja na osobnej stronie: w przypadku dużej liczby sekcji, dla czytelności projektu, dobrze jest użyć w/w funkcji. Rury doprowadzające wodę zostaną podzielone na sekcje i wydrukowane na oddzielnych stronach. Rysuj schemat wykopów. Podsumowanie kosztów: dołącza do wydruku podsumowanie kosztów robocizny, wykopów i osprzętu. Strona 13
