1 Projektowanie graficzne Wykład 2 Open Office Draw

2 Opis programu OpenOffice Draw OpenOffice Draw umożliwia tworzenie prostych oraz złożonych rysunków. Posiada możliwość eksportowania rysunków do wielu różnych popularnych formatów. Do tworzonych rysunków można wstawiać tabele, wykresy, formuły i inne obiekty pakietu OpenOffice. 2

3 Opis programu OpenOffice Draw Grafika wektorowa OpenOffice Draw tworzy grafikę wektorową przy użyciu linii i krzywych zdefiniowanych za pomocą wektorów matematycznych. Wektory opisują linie, elipsy i wielokąty zgodnie z ich geometrią. Tworzenie obiektów 3D W programie OpenOffice Draw można tworzyć proste obiekty 3D takie jak sześciany, sfery, cylindry. Można również modyfikować źródła światła dla tych obiektów. Siatki i prowadnice Dzięki siatkom i prowadnicom można łatwo wyrównywać obiekty rysunku. Można również wybrać opcję przyciągania obiektów do siatki, prowadnic lub do brzegów innych obiektów. 3

4 Opis programu OpenOffice Draw Łączenie obiektów - pokazywanie zależności między obiektami Pokazanie zależności między obiektami można uzyskać łącząc je za pomocą specjalnych linii nazywanych "łącznikami". Łączniki przyczepiają się do punktów sklejania obiektów rysunkowych i pozostają przyczepione nawet po przesunięciu obiektu. Wymiarowanie OpenOffice Draw umożliwia wyświetlanie i mierzenie wymiarów liniowych za pomocą linii wymiarowych. Galeria Galeria zawiera obrazy, animacje, dźwięki i inne umieszczone przez użytkownika elementy. Formaty plików graficznych OpenOffice Draw umożliwia eksport do wielu popularnych formatów takich jak BMP, GIF, JPG oraz PNG. 4

5 Okno główne programu Widok slajdów Menu główne Pasek Standard Linia i wypełnienie Pasek Rysunek Wybór warstwy Obszar rysunkowy 5

6 Struktura menu Plik Edycja Widok 6

7 Struktura menu Wstaw Format Narzędzia 7

8 Struktura menu Modyfikuj Okno Pomoc 8

9 Menu podręczne Ustawienia strony Właściwości obiektu Uruchamiane prawym klawiszem myszy 9

10 Pasek Rysunek Linia ze strzałką na końcu Krzywa Linie i strzałki Schematy blokowe Symbole Gwiazdki Fontwork - Galeria Z pliku Wyrównanie Zaznacz Elipsa Efekty Linia Prostokąt Tekst Łącznik Obiekty 3D Kształty Objaśnienia Strzałki blokowe Punkty Galeria Punkty sklejania Pozycja i rozmiar Włącz/wyłącz perspektywę 10

11 Paski kontekstowe Ustawienia linii i wypełnienia Ustawienia tekstu 11

12 Rysowanie linii Wielokąt, wypełniony Krzywa, wypełniona Wielokąt (45), wypełniony Linia odręczna, wypełniona Krzywa Linia odręczna Wielokąt Wielokąt (45) 12

13 Obiekty graficzne 13

14 Ustawienia programu 14

15 Ustawienia programu 15

16 Ustawienia strony 16

17 Ustawienia linii 17

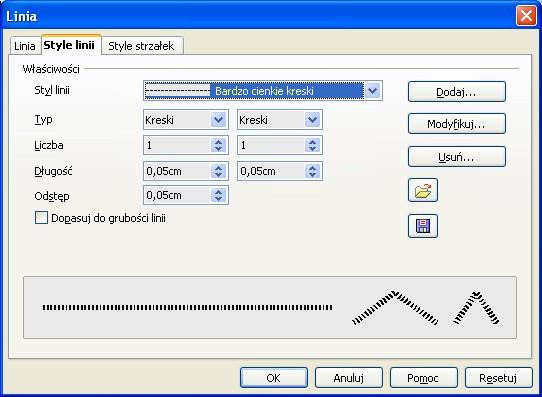

18 Ustawienia linii 18

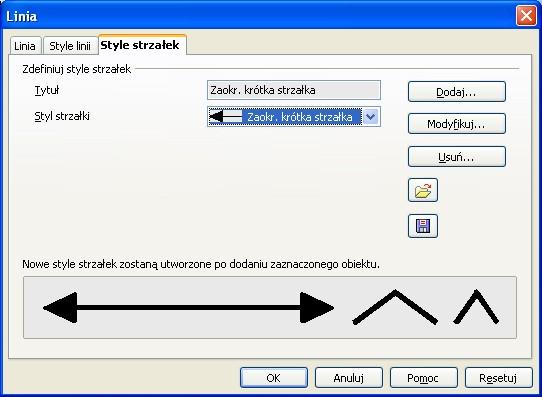

19 Ustawienia linii 19

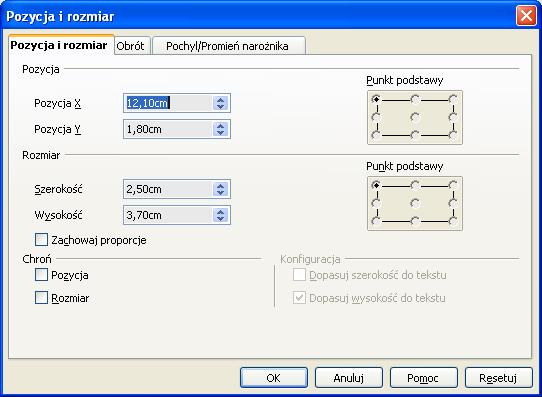

20 Pozycja i rozmiar 20

21 Pozycja i rozmiar 21

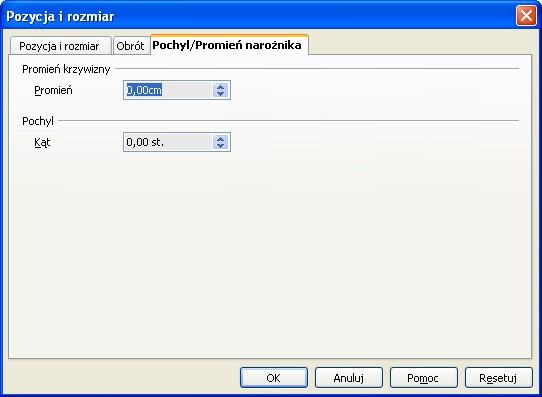

22 Pozycja i rozmiar 22

23 Ustawianie obiektów Modyfikuj - Wyrównanie Modyfikuj - Rozmieść Modyfikuj - Rozstawienie 23

24 Zespalanie obiektów Zespolone obiekty zachowują się podobnie do zgrupowanych obiektów. Nie można jedynie wejść do zespolonych obiektów i edytować ich indywidualnych właściwości. Można zespalać tylko obiekty 2D. Zespalanie obiektów 2D Zaznacz dwa lub więcej obiektów 2D. Wybierz Modyfikuj - Zespalaj. W odróżnieniu od grupy zespolony obiekt posiada właściwości obiektu znajdującego się najniżej w kolejności rozmieszczenia. Możesz podzielić zespolone obiekty na obiekty składowe ale właściwości oryginalnych obiektów będą utracone. Podczas zespalania obiektów elementy graficzne są zastępowane krzywymi Béziera. W miejscach nakładania się obiektów powstają puste, niewypełnione obszary. 24

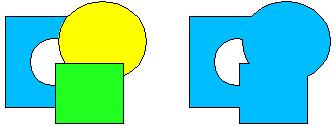

25 Zespalanie obiektów Przykład zespalania obiektów Na rysunku, po lewej stronie, widoczne są nie zespolone obiekty. Po prawej stronie rysunku znajdują się obiekty zespolone. 25

26 Modyfikowanie figur Figury - Scal Dodaje pola zaznaczonych obiektów do pola obiektu znajdującego się najniżej w kolejności rozmieszczenia. Figury - Odejmij Odejmuje pola zaznaczonych obiektów do pola obiektu znajdującego się najniżej w kolejności rozmieszczenia. 26

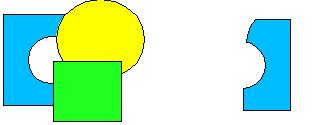

27 Modyfikowanie figur Figury - Przetnij Tworzy figurę z nakładających się pól zaznaczonych obiektów. Wszystko poza nakładającymi się fragmentami jest usuwane. 27
