1 TEMAT : PRZYŁĄCZ KANALIZACJI SANITARNEJ WRAZ Z PRZYDOMOWĄ OCZYSZCZALNĄ ŚCIEKÓW, RUROCIĄGI SOLANKI WRAZ Z ODWIERTAMI DO POMPY CIEPŁA, ORAZ WEWNETRZNE INSTALACJE WOD. KAN. I CO OBIEKT: BUDYNEK ŚWIETLICY SOCJOTERAPEUTYCZNEJ BORKI NIZIŃSKIE dz. nr ew. gr. 644, 645 INWESTOR: GMINA TUSZÓW NARODOWY Tuszów Narodowy 225 BRANśA SANITARNA Projektował: mgr inŝ. Marek Polczak Mielec Maj 2009 r.

2 ZAWARTOŚĆ OPRACOWANIA: CZĘŚĆ OGÓLNA Strona tytułowa. str Spis zawartości. str Opinia ZUDP dotycząca uzgodnienia uzbrojenia zewnętrznego działki str. 3. PROJEKT ZAGOSPODAROWANIA TERENU. 4. Opis do projektu zagospodarowania. str Przedmiot inwestycji 4.2. Istniejący stan zagospodarowania terenu 4.3. Projektowane zagospodarowanie terenu Dane informacyjne. PROJEKT ARCHITEKTONICZNO-BUDOWLANY CZĘŚĆ OPISOWA Opis techniczny. str Przydomowa oczyszczalnia ścieków i wewnętrzna instalacja wod.-kan Pompa ciepła z sondą gruntowa oraz wewnętrzna instalacja CO Dobór grzejników. CZĘŚĆ RYSUNKOWA Rysunki. str Projekt zagospodarowania działki skala 1 : 500. Profil podłuŝny przyłącza kanalizacji wraz z oczyszczalnią skala 1 : 500/100. Instalacja wod.-kan rzut parteru skala 1 : 100. Osadnik gnilny przydomowej oczyszczalni skala 1 : 50. Instalacja CO rzut parteru skala 1 : 100. Rozwiniecie instalacji CO -. Schemat technologiczny instalacji grzewczej Informacja dotycząca bezpieczeństwa i ochrony zdrowia str Projektował: mgr inŝ. Marek Polczak

3 OPIS DO PROJEKTU ZAGOSPODAROWANIA W ZAKRESIE PRZYŁĄCZY SANITARNYCH 1. Przedmiot opracowania. Przedmiotem opracowania projektowego jest : odprowadzenie ścieków sanitarnych do przydomowej oczyszczalni ścieków oraz rurociągi solanki do sond gruntowych pompy ciepła dla adoptowanego na świetlicę budynku. 2. Opis stanu istniejącego : 2.1 PołoŜenie działki. Przedmiotowe działki o nr ewid. 644 i 645 połoŝone są w m. Borki Nizińskie gm. Tuszów Narodowy w obszarze terenów budowlanych obejmującym zabudowę mieszkalną jednorodzinną i zagrodową, łącznie z podstawową infrastrukturą społeczną i techniczną. Teren uzbrojony jest w sieci : wodociągową oraz elektryczną i teletechniczną. 2.2 Konfiguracja terenu. Ukształtowanie powierzchni działek płaskie bez widocznych wzniesień i spadków. 2.3 Istniejące zagospodarowanie działki w zakresie opracowania. Istniejąca zabudowa działek składa się z dwóch budynków dawnej OSP. Budynek główny jest adoptowany na świetlicę. Dojazd do działek od drogi powiatowej 145. Działka nie jest ogrodzona. 3. Projektowane zagospodarowanie działki lub terenu. Na działce projektowane jest wykonanie : przyłącza kanalizacji sanit. ( z przydomowa oczyszczalnią) - z rur PCW φ 160 x 4,7 mm; wykonanie rurociągów solanki wraz z odwiertami do pompy - z rur PE. φ 40 x 2,4 mm ; wykonanie adaptacyjnych prac budowlanych ( wg. odrębnego opracowania projektowego branŝowego). 4. Dane informacyjne. 4.1 Działka i teren nie są wpisane do rejestru zabytków ani nie podlegają ochronie na podstawie ustaleń miejscowego planu zagospodarowania przestrzennego. 4.2 W terenie nie występują wpływy eksploatacji górniczych. 4.3 Zamierzenie inwestycyjne nie będzie powodować zagroŝenia dla środowiska oraz higieny i zdrowia uŝytkowników. Projektował : mgr inŝ. Marek Polczak

4 OPIS TECHNICZNY 1. PRZYŁACZ KANALIZACJI SANITARNEJ Z powodu braku gminnej kanalizacji ścieki z budynku świetlicy odprowadzane będą do przydomowej biologicznej oczyszczalni ścieków. Dobowy zrzut ścieków wg Rozporządzeniem Ministra Infrast. z dn r. Dz.U. Nr 8 Q ść d = 0,9 [m 3 /d] Przyłącz od budynku do oczyszczalni wykonać naleŝy z rur kanalizacyjnych φ 160 x 4,7 mm PVC o dł. całkowitej L =3,0 m. Wszystkie pozostałe rurociągi są częścią technologiczną oczyszczalni i stanowią jej wyposaŝenie. Trasy kolektorów oraz usytuowanie elementów oczyszczalni pokazano na planie zagospodarowania działki, a głębokości posadowienia na profilu podłuŝnym. Roboty ziemne - wykopy moŝna wykonać mechanicznie jako wąsko przestrzenne ze skarpami z odkładem urobku w pobliŝu wykopu. Głębokość kopania powinna być o 10 cm większa od rzędnej posadowienia, poniewaŝ na dnie wykopu naleŝy wykonać podsypkę piaskową w celu zapewnienia jednakowego oparcia rurociągów i elementów oczyszczalni. Zasyp wykopu naleŝy wykonać warstwami z dokładnym ubiciem kaŝdej warstwy. Przy zasypie naleŝy zachować ostroŝność, aby nic nie uszkodzić. Uwagi końcowe do projektowanego przyłącza kanalizacji sanitarnej! 1. Wykonany przyłącz wraz z oczyszczalnią biologiczną podlega obowiązkowi wykonania inwentaryzacji powykonawczej w celu naniesienia ich lokalizacji na mapy geodezyjne. Koszt tej usługi obciąŝa Inwestora przedsięwzięcia. 2. Wszystkie prace ziemne naleŝy prowadzić z pełnym przywróceniem terenu do stanu pierwotnego, a na terenach zielonych naleŝy zdjąć warstwę próchnicza gleby i ponownie wbudować ją po zasypaniu wykopów. W przypadku konieczności wycinki drzew Inwestor powinien uzyskać pozwolenie na ich wycinkę. 3. Wodę z wykopu ( w przypadku wysokiego stanu) naleŝy pompować w sposób nie uciąŝliwy dla terenów sąsiednich i nie naruszający naturalnej struktury gruntu. 4. Wszelkie roboty podlegające zakryciu: głębokość ułoŝenia przewodów, oczyszczenie rur, izolacja, próba szczelności- podlegają protokolarnemu odbiorowi przez uŝytkownika sieci. 5. Przy wykonywaniu sieci naleŝy przestrzegać obowiązujących norm i przepisów a w szczególności : Ustawy z dnia r. Prawo budowlane ( jednolity tekst Dz.U z późniejszymi zmianami). Rozporządzenia Ministra Infrastruktury - w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U z dn r. z późniejszymi zmianami). Ustawy z dnia r. o zbiorowym zaopatrzeniu w wodę i zbiorowym odprowadzeniu ścieków (Dz.U z późniejszymi zmianami). Ustawy z dnia Prawo ochrony środowiska ( Dz.U. Nr 129. poz. 902 z póź. zm.).

5 2. PRZYDOMOWA OCZYSZCZALNIA ŚCIEKÓW 2.1. Podstawa opracowania Rozporządzenie MOŚZNiL z dnia (Dz.U. nr 137; poz. 984) w sprawie klasyfikacji wód oraz warunków jakim powinny odpowiadać ścieki odprowadzane do wód lub ziemi. Ustawa z dnia Prawo Wodne (Dz.U. nr 239; poz. 2019). Rozporządzenie MOŚZNiL z dnia r (Dz.U. nr 93; poz. 590) w sprawie określenia rodzajów inwestycji szkodliwych dla środowiska i zdrowia ludzi oraz ocen oddziaływania na środowisko. Ustawa z dnia o ochronie i kształtowaniu środowiska (Dz.U. nr 49/1994; poz. 196 z późniejszymi zmianami) Ustawa z dnia Prawo Budowlane (Dz.U. nr 89; poz. 414). Rozporządzenie MGPiB z dnia w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. nr 75; poz. 690) Zakres i przedmiot opracowania Niniejsze opracowanie obejmuje sposób oczyszczania oraz odprowadzania ścieków do ziemi. z budynku świetlicy socjoterapeutycznej. Przedmiotem opracowania jest kompleksowe rozwiązanie problemu gospodarki ściekowej przez zainstalowanie lokalnej oczyszczalni biologicznej. W projekcie zastosowano typowe urządzenia i osprzęt oczyszczalni firmy SOTRALENTZ typ.a3000-d. Urządzenia tej firmy są znakowane znakiem CE, a takŝe posiadają: aprobatę techniczną Instytutu Ochrony Środowiska nr AT/ /A4 waŝną do r, pozytywną opinię Państwowego Inspektora Sanitarnego, Ministerstwa Zdrowia i Opieki Społecznej, PZH oraz są zgodne z normami Unii Europejskiej. Jako załoŝenia wyjściowe w niniejszym opracowaniu przyjęto: jednostkową ilość ścieków na 1 uŝytkownika w (l/d) - przyjęto tj. dla szkoły bez stołówki, biura, sklepu l/d skład ścieków jak dla ścieków socjalno - bytowych Warunki gruntowo - wodne. Charakterystyka gruntu. PodłoŜe budują: Ŝwiry, pospółki, piaski grube. Grunty stanowią warstwy o bardzo dobrej przepuszczalności. ObciąŜenie hydrauliczne gruntu > 48 l/m 2 d. Kategoria gruntu - A. Poziom wód gruntowych poniŝej 2,5 m

6 2.4. Opis rozwiązania. W celu dotrzymania warunków odprowadzenia ścieków do odbiornika zgodnie z Rozporządzeniem Ministra Ochrony Środowiska Zasobów Naturalnych i Leśnictwa nr 137/2006 niezbędne jest biologiczne oczyszczanie ścieków. W oczyszczalni biologicznej ścieków zastosowano urządzenia typowe firmy SOTRALENTZ wykonane z polietylenu wysokiej gęstości. Tworząc zestaw typowych elementów SOTRALENTZ wprowadził szereg nowoczesnych rozwiązań dla oczyszczania indywidualnego: kształt i zwarta budowa kaŝdego urządzenia odpowiada wszelkim wymogom instalacyjnym, funkcjonalnym i bezpieczeństwa, a ponadto gwarantuje odporność na kompresję i dekompresję zintegrowana nadbudowa ułatwia podziemne instalowanie urządzenia wykonane w technologii wydmuchu urządzenia są monolityczne i gwarantują szczelność odporność na uderzenia i zmiany temperatur wytrzymałość na substancje agresywne i na korozję zewnętrzną urządzenia są lekkie i łatwe w transporcie i montaŝu. Ciąg technologiczny oczyszczalni składa się z następujących urządzeń: osadnik gnilny przepływowy o pojemności 3000 L (EPURBLOC 3000) studzienka rozdzielcza (SL-RR 450 z ewentualną nadbudową) drenaŝ rozsączający ułoŝony na złoŝu Ŝwirowym studzienka zamykająca drenaŝ (SL-RBOU 450 z ewentualną nadbudową) Oczyszczalnia posiada układ wentylacji wysokiej połączonej z wentylacją niską Sposób oczyszczania ścieków Obróbka beztlenowa ścieków Ścieki bytowe z wewnętrznej instalacji kanalizacyjnej doprowadzane będą (z budynku ścieki spływają grawitacyjnie) do osadnika (EPURBLOC ) przez wlot zwalniający do minimum ich przepływ i eliminujący moŝliwość wymieszania osadu mineralnego i organicznego. EPURBLOC posiada wewnątrz częściowy podział na komory i wydłuŝony kształt. Jego forma gwarantuje powolny i stabilny przepływ ścieków. Sedymentujące zanieczyszczenia tworzą osad, który poddany jest działaniu bakterii fakultatywnych i beztlenowych. Fermentacja beztlenowa prowadzi do częściowego upłynnienia osadu. Zanieczyszczenia lekkie, w tym tłuszcze, flotują i tworzą na powierzchni tzw. koŝuch. Proces obróbki beztlenowej ścieków moŝe być wspomagany poprzez regularne zadawanie biopreparatów BIO 7. Ich zastosowanie powoduje równieŝ znaczną redukcję przykrych zapachów. W wyniku działania bakterii powstają bardziej ustabilizowane związki organiczne oraz gazy: siarkowodór, dwutlenek węgla i metan. Gazy pochodzące z fermentacji są odprowadzane przez otwór dekompresyjny i wentylację wysoką. Siarkowodór łączy się z metalami zawartymi w osadzie, tworząc nierozpuszczalne siarczki, co znacznie eliminuje uciąŝliwość zapachową osadników gnilnych. Sklarowane ścieki ze znacząco zredukowaną zawartością zawiesin oraz BZT 5 przepływają przez zintegrowany filtr doczyszczający i kierowane są na układ drenaŝu rozsączającego stanowiący, wraz ze złoŝem Ŝwirowo-gruntowym, system doczyszczania tlenowego.

7 Obróbka tlenowa ścieku DrenaŜ rozsączający jest integralną częścią przydomowej oczyszczalni ścieków doprowadzającą podczyszczone wstępnie ścieki do dalszego oczyszczania. Ścieki przepływają przez studzienkę rozdzielczą SL-RR 450, gdzie są równomiernie rozdzielone do poszczególnych nitek drenaŝu. Studzienka pozwala na okresową kontrolę potwierdzającą prawidłowe funkcjonowanie instalacji. Następnym etapem jest doczyszczenie ścieków w warunkach tlenowych na złoŝu Ŝwirowo gruntowym pod drenaŝem rozsączającym (warstwy według projektu). Na głębokości 90 cm pod drenaŝem rozsączającym, ścieki uzyskują wymagany stopień oczyszczania biologicznego. Tylko nieznaczna ich część dochodzi do wód gruntowych; pozostałe są kapilarnie podciągane w róŝnych kierunkach i ulegają odparowaniu. Uwaga! Odległość dna rury rozsączającej od poziomu wód gruntowych nie moŝe być mniejsza niŝ 1.50 m Opis elementów oczyszczalni Osadnik gnilny (EPURBLOC 3000) Pojemność EPURBLOCa dobrana została z uwzględnieniem 3 dobowego okresu przetrzymania ścieków. EPURBLOC jest monolitycznym zbiornikiem z polietylenu wysokiej gęstości o pojemności 3000 litrów wykonany metodą wytłaczania z rozdmuchem. Rura wlotowa o średnicy 110 mm składa się z kolana 90 o i prostki z deflektorem skierowanym ku ścianie. Wlot i wylot w górnej części posiadają otwory do dekompresji. Na wylocie znajduje się wyjmowany filtr, będący jednocześnie wskaźnikiem zamulenia. W koszu filtra znajdują się kształtki polietylenowe. EPURBLOC wyposaŝony jest w 2 włazy z pokrywami. Zbiornik naleŝy posadowić na 10 cm warstwie piasku. Przestrzeń wykopu po ustawieniu osadnika wypełnić piaskiem stabilizowanym cementem w proporcji minimum 50 kg na 1m 3 piasku. Osadnik gnilny (EPURBLOC ) przed uruchomieniem naleŝy wypełnić wodą. W razie konieczności EPURBLOC wyposaŝyć w nadbudowy włazów technicznych i dostosować pokrywy do rzędnej otaczającego terenu. Ukształtowanie terenu wyprofilować w sposób uniemoŝliwiający zalewanie zbiornika wodami opadowymi. Uwaga! EPURBLOC naleŝy obsypywać piaskiem stabilizowanym cementem zachowując grubość kolejnych warstw obsypki nie większą niŝ 30 cm. Wraz z obsypywaniem zbiornik EPURBLOC napełnia się czystą wodą. Teren wokół osadnika gnilnego zabezpieczyć przed moŝliwością wjeŝdzania pojazdów mechanicznych. Nadbudowy włazów Nadbudowy włazów EPURBLOCa umoŝliwiają wygodny dostęp do otworów rewizyjnych i kosza filtracyjnego osadnika. Ułatwiają kontrolę stanu zamulenia i konserwację. Nadbudowy wykonane są z tworzywa sztucznego.

8 Uwaga! Optymalna głębokość posadowienia osadnika EPURBLOC to 60 cm p.p.t (licząc od rzędnej włazów) Studzienka rozdzielcza SL-RR 450 Jest to monolityczny cylinder o wysokości 450 mm z polietylenu wysokiej gęstości (niskociśnieniowego) wykonany metodą wytłaczania z rozdmuchem. Jest on wyposaŝony w: szczelną pokrywę płytkę rozdzielczą 1 otwór wlotowy 110 mm 6 otworów wylotowych 110 mm Studzienka pozwala na okresową kontrolę potwierdzającą prawidłowe funkcjonowanie drenaŝu i droŝność przewodów rozprowadzających. Studzienka zamykająca drenaŝ SL-RBOU 450 Jest to monolityczny cylinder z polietylenu wysokiej gęstości, wykonany metodą wytłaczania z rozdmuchem, zaopatrzony w: perforowaną pokrywę 3 otwory wlotowe 110 mm Studzienka pozwala na okresową kontrolę potwierdzającą prawidłowe funkcjonowanie drenaŝu i droŝność przewodów rozprowadzających. Stanowi, wraz z dodatkowym grzybkiem napowietrzającym, wentylację niską sieci rozsączającej. Nadbudowa polietylenowa SL-REHR 250 Pozwala wyrównać ewentualne róŝnice pomiędzy poziomem terenu i zakończeniem studzienek. Wentylacja wysoka NiezaleŜnie od odpowietrzenia pionów kanalizacji sanitarnej wewnętrznej naleŝy wykonać odpowietrzenie elementów oczyszczalni wykonując przy budynku lub wewnątrz pion wentylacji wysokiej. Zakończenie wentylacji wysokiej wyprowadzić ponad połać dachu oraz co najmniej 60 cm powyŝej górnej krawędzi okien. Odpowietrzenie wykonać z rur PCV 110 mm. Zastosować końcówkę wywiewną typu EXTAT. Wentylację wysoką naleŝy włączyć w instalację trójnikiem pomiędzy EPURBLOCkiem a studzienką rozdzielczą SL-RR 450. DrenaŜ rozsączający DrenaŜ rozsączający ułoŝony na złoŝu Ŝwirowo-gruntowym jest to urządzenie do uzupełniającego tlenowego oczyszczenia biologicznego ścieków. DrenaŜ wykonany jest z rur PCV o średnicy 110 z boczną perforacją o róŝnej głębokości nacięć (typ A1 A2 A3). Rury drenaŝu rozsączającego ułoŝone są ze spadkiem około 0,5 % (maksymalnie 1 %) w rowach o szerokości minimum 50 cm. Wypełnienie rowu stanowi (od góry): warstwa przykrywająca ( miąŝszość cm ) - grunt rodzimy (humus) geowłóknina ułoŝona poziomo dla ochrony złoŝa Ŝwirowo piaskowego

9 warstwa rozsączająca ( miąŝszość 40 cm ) - Ŝwir płukany mm warstwa przytrzymująca ( miąŝszość 70 cm ) - piasek drobny płukany geowłóknina (ułoŝona na dnie i ścianach bocznych) Odległość pomiędzy poszczególnymi nitkami drenaŝu rozsączającego wynosi minimum 1,50 m. Układ rur drenaŝu zamknięty jest studzienką SL-RBOU 450 i dodatkowymi kominkami nawiewnym wyprowadzonym na wysokość 60 cm ponad poziom terenu. Uwaga! Zachować strefę ochronną pomiędzy poletkiem drenarskim a: ujęciem wody pitnej: minimum 30,0 m drzewami i krzewami: minimum 3,0 m granicą posesji: minimum 2,0 m 2.7. Zapotrzebowanie terenu W proponowanym rozwiązaniu urządzenia techniczne są lokalizowane na gruntach właściciela Obsługa Proponowany system wymaga okresowego sprawdzania stopnia zamulenia oraz czyszczenia filtra doczyszczającego EPURBLOCa (co 6 miesięcy) oraz usuwania i wywozu osadu do miejsca utylizacji (co 2 lata). Częstotliwość wykonywania przeglądów i konserwacji poszczególnych elementów określona jest w ksiąŝce uŝytkownika instalacji asenizacji indywidualnej SOTRALENTZ. Osad moŝe być kompostowany i po wykonaniu niezbędnych badań wykorzystywany przyrodniczo lub wywoŝony na składowisko odpadów. Ponadto dla polepszenia właściwości pracy oczyszczalni oraz zniwelowania uciąŝliwości zapachowych wskazane jest dodawanie preparatów bakteryjno-enzymatycznych BIO Uwagi końcowe Realizacja oczyszczalni winna odbywać się pod nadzorem autoryzowanego instalatora SOTRALENTZ i być prowadzona według wytycznych technicznych firmy. Całość robót wykonać zgodnie ze sztuką budowlaną oraz warunkami technicznymi wykonania i odbioru robót budowlano-montaŝowych instalacji sanitarnych i przemysłowych.

10 OBLICZENIA Wyliczenie ilości ścieków Ilość uŝytkowników ) osób Normatywne zuŝycie wody na jedną osobę - 30 dm 3 /d Współczynnik nierównomierności godzinowej - N h Współczynnik nierównomierności dobowej - N d Q śr.d = 0.03 x 20 = 0.90 m 3 /d Q śr.h = 0.90 / 24 = 0.04 m 3 /d Q max.d = 0.90 x 1.1 = 1.00 m 3 /d Q max.h = 0.04 x 2.5 = 0.1 m 3 /h Q roczne = 1.00 x 365 = 365 m 3 /rok Roczna ilość ścieków ze świetlicy wynosi 365 m Dobór osadnika gnilnego (EPURBLOC ) Niezbędną pojemność osadnika gnilnego obliczono zakładając 3 dobowe przetrzymanie ścieków Q śr.d = 0,90 m 3 /d Q śr. osadnika = Q śr.d x 3 doby Q śr. osadnika = 0,90 x 3 = 2,70 m 3 Przyjęto osadnik gnilny (EPURBLOC ) o pojemności Q = 3000 dm Dobór parametrów drenaŝu rozsączającego DrenaŜ rozsączający dla kategorii gruntu A L = Q / q d s L - łączna długość przewodów drenaŝowych [m] Q - maksymalna objętość dobowa ścieków [m 3 /d] = 1,06 m 3 /d q d - przyjęte obciąŝenie hydrauliczne gruntu [m 3 /dm 2 ] = 0,048 m 3 /dm 2 s szerokość powierzchni zwilŝanej na 1 m drenaŝu [m] = 0,50 m L = 1,06 / 0,048 0,50 = 44,17 m Przyjęto łączną długość przewodu rozsączającego równą 45,0 m - 3 nitki po 15,0 m kaŝda.

11 2.14. Obliczenie dopuszczalnych ładunków dobowych Dopuszczalne wielkości stęŝenia zanieczyszczeń przyjęto wg Rozporządzenia Ministra Ochrony Środowiska, Zasobów Naturalnych i Leśnictwa z dnia w sprawie klasyfikacji wód oraz warunków jakim powinny odpowiadać ścieki wprowadzane do wód i ziemi. Rodzaj zanieczyszczeń Dopuszczalne stęŝenie (mg/l) Średni przepływ dobowy (m 3 /dobę) Dopuszczalny ładunek (kg/dobę) BZT ,96 0,029 CHZT 150 0,96 0,144 Chlorki ,96 0,96 Substancje rozp ,96 1,92 Zawiesina ogólna 50 0,96 0,048 Fosfor ogólny 5 0,96 0,0048 Azot ogólny 30 0,96 0,029 Według firmy SOTRALENTZ powyŝsza technologia, w przypadku prawidłowej realizacji, nie pozwala na przekroczenie dopuszczalnych wskaźników zanieczyszczeń w odprowadzanych ściekach. Parametry ścieku surowego Przyjęto następujące stęŝenia i ładunki zanieczyszczeń: Rodzaj zanieczyszczeń StęŜenie Ładunki (mg/l) (kg/dobę) BZT ,460 Zawiesina ogólna 350 0,336 Fosfor ogólny 30 0,029 Azot ogólny (N) 60 0,057 Azot azotanowy (N-NH 3 ) 1 0,001 Azot amonowy (N-NH 4 ) 60 0,057 Parametry ścieku na odpływie z osadnika Rodzaj zanieczyszczeń StęŜenie zanieczyszczeń (mg/l) BZT Zawiesina ogólna Fosfor ogólny Azot ogólny (N) Azot amonowy (N-NH 4 ) 2000 Parametry ścieku oczyszczonego

12 Rodzaj zanieczyszczeń StęŜenie Na głębokości pod drenaŝem 0,60 m 0,90 m BZT 5 (mg/l) < 20 < 10 Zawiesina ogólna (mg/l) < 50 < 20 Coli fekalne (100 ml) ślady Fosfor ogólny (mg/l) < 10 < 5 Azot azotanowy (N-NH 3 ) (mg/l) < 30 < 30 Azot amonowy (N-NH 4 ) (mg/l) < 60 < 30 Schemat oczyszczalni budynek osadnik gnilny EPURBLOC 3000 poletko drenaŝowe Zestawienie waŝniejszych materiałów

13 Nr Urządzenia i materiały Jednostka miary Ilość 01 osadnik gnilny EPURBLOC 3000 sztuk 1 02 studzienka rozdzielcza SL-RR 450 sztuk 1 03 drenaŝ rozsączający PCV Ø110 m studzienka zamykająca drenaŝ SL-RBOU 450 sztuk 1 05 piasek płukany średni i drobny (poletko drenaŝowe) m Ŝwir sortowany płukany 16-32mm (ew mm) m rura PCV Ø110 (poletko drenaŝowe) m rura PCV Ø110 (poza poletkiem drenaŝowym) m 2 09 kolanko PCV Ø110/45º (poletko drenaŝowe) sztuk 8 10 kolanko PCV Ø110/45º (poza poletkiem drenaŝowym) sztuk 2 11 trójnik PCV Ø110/Ø110/90º sztuk 1 12 trójnik PCV Ø110/Ø110/45º sztuk - 13 końcówka EXTAT sztuk 1 14 zakończenie wentylacji niskiej (grzybek nawiewny) sztuk 1 15 geowłóknina mb kształtki worek 1 17 filtr lamelowy SL-EFT sztuk 1 3. WEWNETRZNA INSTALACJA WOD.-KAN. Wewnętrzna instalacja wod kan jest wykonana. NaleŜy wykonać jedynie odcinek instalacji wody zimnej do zasilania pompy ciepła. Uwaga! W przypadku braku odpowietrzenia pionu kanalizacyjnego K1 naleŝy ten pion wyprowadzić ponad dach i zakończyć rura wywiewną φ 110/160 mm. 4. POMPA CIEPŁA WRAZ Z SONDĄ GRUNTOWĄ Jako źródło ciepła do ogrzewania budynku zastosowano pompę ciepła ( geotermiczną). Pompy ciepła przystosowane są do pobierania energii cieplnej poprzez płaski poziomy kolektor gruntowy lub gruntowy kolektor pionowy (odwiert). W projekcie zastosowano urządzenia firmy Junkers typ. TE Pompy ciepła Junkers to jedne z najnowocześniejszych pomp ciepła w Europie. Produkowane są w jednej z fabryk koncernu BBT Thermotechnik GmbH w miejscowości Tranas w Szwecji, która ma juŝ ponad 30 letnie doświadczenie w produkcji tego typu urządzeń. Zalety pomp ciepła Ekologiczne - niska emisja CO 2 (ok. 50% mniej niŝ kocioł olejowy i 40% mniej niŝ gazowy) - pompy ciepła w trakcie pracy nie mają emisji szkodliwych substancji Ŝadnych szkodliwych związków stałych (popiół itp.) - nie ma zapylenia w bezpośrednim otoczeniu.

14 Pewność na przyszłość % energii grzewczej dostarczane jest całkowicie za darmo - kolektory płaskie i sondy w ziemi korzystają z odnawialnego źródła energii (niewyczerpywalne) - nie wymagają częstego serwisowania, mają długą Ŝywotność. Koszty - do 60% niŝsze koszty eksploatacji niŝ np. gaz płynny - długa Ŝywotność - Ŝadnych inwestycji w komin, przyłącze gazu czy zbiornik oleju - podniesienie wartości budynku - podniesienie atrakcyjności budynku ze względu na najwyŝszą klasę energooszczędności. Nowoczesność - nowoczesny design - najwyŝsze wskaźniki COP (do 5,0) - najnowsze spręŝarki spiralne (Mitsubishi Electric). Komfort dni w roku moŝliwość zapewnienia pełnego komfortu termicznego oraz c.w.u. - wysokojakościowa technologia - więcej powierzchni mieszkalnej (bez kotłowni, składu opału itp.) - moŝliwość swobodnej aranŝacji wnętrz - Ŝadnego transportu i składowania opału - bardzo cicha praca - zintegrowany regulator pogodowy z klarownym menu tekstowym w języku polskim (m.in. z funkcją suszenia jastrychu) - prestiŝowe źródło ciepła. Dobór pompy ciepła ZałoŜenia: - zapotrzebowanie na ciepło 15,83 kw, - równowaŝna liczba stałych mieszkańców 4 osoby - maksymalny parametr instalacji grzewczej 55 0 C Polskie normy: - PN-94/B Obliczenia zapotrzebowania na ciepło pomieszczeń o kubat. do 600 m 3 - PN-91/B Ochrona cieplna budynków. Wymagania i obliczenia - PN-91/B Zabezpieczenia instalacji ogrzewań wodnych systemu zamkniętego z naczyniami wzbiorczymi przeponowymi. - PN-93/C Woda w instalacjach centralnego ogrzewania. Wymagania i badania dotyczące jakości wody.

15

16

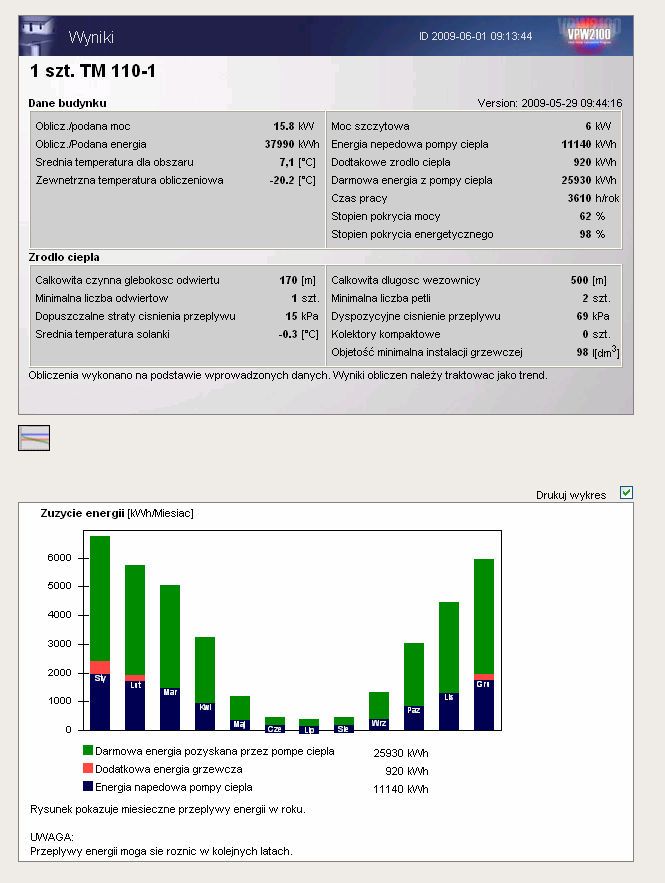

17 Dobrano : Pompę ciepła jednofunkcyjną z moŝliwością podłączenia zewnętrznego zasobnika TE oraz : - czujnik temperatury pokojowej, - zabezpieczenie mocy. Wymiennik dolnego źródła pionowy -szacunkowa głębokość odwiertów: Normalna wilgotna ok. 170 m, ilość odwiertów 1-2 Normalna gleba ok. 192 m, ilość odwiertów 1-2 Wymiennik dolnego źródła poziomy - szacunkowa całkowita długość węŝownicy: Normalna wilgotna ok. 500 m, ilość pętli min 2-3 Normalna gleba ok. 600 m, ilość pętli min 3-4 Koszt: energia pompy ok kwh rocznie energia dodatkowa ok. 920 kwh rocznie Łącznie: kwh rocznie Schemat instalacji pompy ciepła w budynku (w opcji z instalacją c.w.u.).

18 5. WEWNETRZNA INSTALACJA C.O. W budynku przewidziano ogrzewania pompowe, grzejnikowe o parametrach 55/45 C. Zapotrzebowanie ciepła obliczono przy załoŝeniu : - III strefa klimatyczna ( temp pow. zewn. -20 o C); - Współczynniki przenikania ciepła U ( W/m2 K) ściana zewnętrzna 0,25 stropodach 0,24 okna ( szyby zespolone) 1,50 podłoga I ( pierwsza strefa) 0,30 podłoga II) ( druga strefa) 0,27 - Lokalizacja : wejście główne NW - Ogólne zapotrzebowanie ciepła budynku W. - Ilość ciepła dostarczana przez układ geotermiczny 75 % - Ilość ciepła dostarczana przez grzałkę elektryczna 25 % KOTŁOWNIA. Jako źródło ciepła dla potrzeb centralnego ogrzewania ( i opcjonalnie c.w.u) zaprojektowano pompę ciepła geotermiczną firmy Junkers typ TE ( jednofunkcyjną z wbudowanym zaworem trójdrogowym do podłączania opcjonalnie zbiornika c.w.u. ) model Regulacja pracy kotła w funkcji temperatury wewnętrznej realizowana będzie przez regulator pokojowy. Uwaga! Zamiennie zastosować moŝna inny typ pompy ciepła przy zastosowaniu porównywalnych parametrów technicznych OGRZEWANIE GRZEJNIKOWE. Zaprojektowane zostało jako niskoparametrowe na parametry ( 55/45 C ) w systemie pompowym z rozdziałem dolnym w układzie zamkniętym. Rozprowadzenie ciepła do poszczególnych grzejników wykonane będzie jako kryte w posadzce lub nad posadzką. Poszczególne grzejniki wyposaŝone będą w zawory odcinające i odpowietrzające. Cała instalacji wykonana będzie z rur miedzianych łączonych za pomocą łaczników przez lutowanie lub rur z tworzywa z wkładka aluminiową typu PE-HD/AL/PEX łączonych przez złączki zaciskowe systemowe. Średnice wszystkich przewodów pokazane są na rzucie kondygnacji oraz rozwinięciu. Rurociągi pod posadzką i w ścianach naleŝy izolować termicznie pianką poliuretanową o gr. min. 13 mm np. Thermaflaxl. Przy przejściach przez przegrody stosować tuleje ochronne. Rurociągi w posadzce naleŝy zabezpieczyć min. warstwą 4 cm wylewki betonowej. Odpowietrzenie instalacji przewidziano przy pomocy zaworów odpowietrzających montowanych przy kaŝdym grzejniku. Całość instalacji po wykonaniu naleŝy poddac próbie ciśnieniowej na zimno na ciśnienie 0,3 MPa, później zaś na gorąco, po przepłukaniu instalacji, z wyregulowaniem nastaw zaworów grzejnikowych i regulacją przepływu czynnika grzewczego. Jako elementy grzejne zastosowano grzejniki stalowe płytowe typ VK PURMO posiadające wbudowaną instalacje przyłączeniową (od dołu ½ ) z wkładka zaworową.

19 W budynku oprócz łazienki zastosowano grzejniki V33 trójpłytowe o wysokości 600 mm. W łazience natomiast przewidziano grzejnik typu ręcznikowego SKALAR PS Na rzucie i rozwinięciu podano wielkości i typ grzejników oraz obciąŝenie cieplne dla poszczególnych grzejników. Doboru grzejników dokonano programem PURMO SDG ver Opracował : mgr inŝ. Marek Polczak
