3 Spis treœci Opis urz¹dzenia 1-2 Ekran Wyjœcie kopii 1-4 Instalowanie do³¹czenia tacy 1-5 adowanie zszywek do automatycznego zszywacza 1-6 adowanie zszywek do modu³u tworzenia broszury 1-8 Usuwanie zaciêtych zszywek 1-10 Usuwanie zaciêtego papieru 1-14 Opró nianie pojemnika na œcinki dziurkacza 1-17 Finisher biurowy LX Podrêcznik u ytkownika 1-1

4 Opis urz¹dzenia Opis urz¹dzenia Finisher biurowy LX jest urz¹dzeniem opcjonalnym, za pomoc¹ którego mo na zszyæ wydrukowane lub skopiowane strony. Opcjonalny modu³ tworzenia broszury s³u y do dziurkowania i zginania gotowych stron. Na nastêpnej stronie mo na znaleÿæ opisy podzespo³ów i opcji finishera biurowego LX. 1-2 Finisher biurowy LX Podrêcznik u ytkownika

5 Opis urz¹dzenia Do³¹czenie tacy Tego do³¹czenia nale y u yæ, gdy niezszyty papier o rozmiarze A4 LEF, 8,5 x 11 LEF lub B5 LEF jest wysuwany do tacy finishera biurowego LX. Modu³ tworzenia broszury Tworzy zszyte kopie lub drukuje ze zgiêciem dla lepszego z³o enia rêcznego. Pokrywa boczna modu³u tworzenia broszury Otwórz tê pokrywê podczas wymiany wk³adów zszywacza broszur. Wk³ady zszywacza broszur Modu³ tworzenia broszur zawiera dwa wk³ady zszywacza broszur. Górna pokrywa Otwórz tê pokrywê podczas usuwania zaciêtego papieru. Taca finishera Dostarcza wydruki przetworzone przez finisher biurowy LX. Zespó³ zginania Tworzy fa³dê na ka dym arkuszu kopii lub wydruku w celu ³atwiejszego sk³adania rêcznego. Wk³ad zszywek Zawiera zszywki u ywane przez automatyczny zszywacz. Przednia pokrywa Otwórz tê pokrywê podczas usuwania zaciêtego papieru lub ³adowania zszywek. Os³ona interfejsu Otwórz tê pokrywê podczas opró niania pojemnika na œcinki dziurkacza. Pojemnik na œcinki dziurkacza Zbiera œcinki dziurkacza. Finisher biurowy LX Podrêcznik u ytkownika 1-3

6 Ekran Wyjœcie kopii Ekran Wyjœcie kopii Wyjœcie kopii Anuluj Zapisz Dostarczanie papieru Zszywanie Dziurkowanie Uk³adanie Automatyczny wybór papieru U³o one Bez zszywek Bez dziurkowania Nieu³o one 1 zszywka 2 otwory Z przek³adkami 2 zszywki 3 otwory Przeznaczenie wyjœciowe 2 zszywki Góra Œrodkowa taca Funkcja Wyjœcie kopi umo liwia sortowanie kopii na wyjœciu. Je eli w urz¹dzeniu zainstalowany jest opcjonalny finisher biurowy LX, mo liwe jest równie zszywanie, dziurkowanie i/lub zginanie. UWAGA: Funkcje wyœwietlane na ekranie Wyjœcie kopii zale ¹ od tego, czy jest zainstalowany finisher oraz czy zainstalowany finisher to finisher biurowy LX, finisher biurowy, czy zintegrowany finisher biurowy, a tak e jakie opcje s¹ zainstalowane w finisherze. 1-4 Finisher biurowy LX Podrêcznik u ytkownika

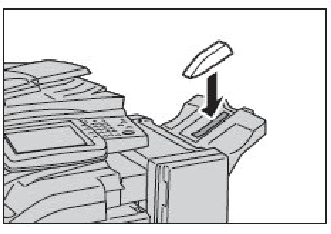

7 Instalowanie do³¹czenia tacy Instalowanie do³¹czenia tacy Jeœli niezszyty papier rozmiaru A4 LEF, 8,5 x 11 LEF lub B5 LEF zostanie wysuniêty do tacy finishera, zaleca siê u ycie do³¹czenia tacy. Od³¹cz do³¹czenie tacy od spodu tacy finishera biurowego LX. Pod³¹cz do³¹czenie tacy do tacy, jak to pokazano na ilustracji. Finisher biurowy LX Podrêcznik u ytkownika 1-5

8 adowanie zszywek do automatycznego zszywacza adowanie zszywek do automatycznego zszywacza Opcjonalny finisher biurowy LX zawiera automatyczny zszywacz. Gdy koñcz¹ siê w nim zszywki, na ekranie dotykowym zostaje wyœwietlony odpowiedni komunikat. Nale y wtedy za³adowaæ nowy zasobnik zszywek do wk³adu zszywek. Poczekaj, a urz¹dzenie zatrzyma pracê, a nastêpnie otwórz przedni¹ os³onê finishera. Z³ap wk³ad zszywek za dÿwigniê R1, a nastêpnie poci¹gnij go w prawo. Z³ap wk³ad zszywek za pomarañczow¹ dÿwigniê, a nastêpnie wyjmij go z finishera. UWAGA: Wk³ad zszywek jest mocno osadzony. Do wyci¹gniêcia go z finishera nale y u yæ pewnej si³y. UWAGA: Nie wyrzucaæ wk³adu zszywek. Nale y wyrzuciæ tylko zasobnik zszywek. Do wk³adu zszywek mo na za³adowaæ nowy zasobnik zszywek. 1-6 Finisher biurowy LX Podrêcznik u ytkownika

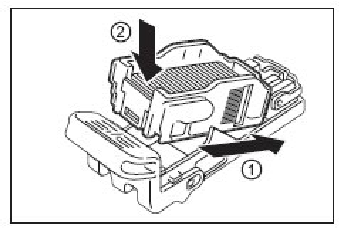

9 adowanie zszywek do automatycznego zszywacza Œciœnij palcami boki pustego zasobnika zszywek i wyjmij go z wk³adu. W³ó przedni¹ czêœæ nowego zasobnika zszywek do wk³adu zszywek, a nastêpnie wepchnij jego tyln¹ czêœæ do wk³adu. Z³ap wk³ad zszywek za pomarañczow¹ dÿwigniê, a nastêpnie wsuñ go do finishera, a us³yszysz klikniêcie. Zamknij przedni¹ os³onê finishera. UWAGA: Jeœli przednia os³ona nie zostanie prawid³owo zamkniêta, urz¹dzenie wyœwietli komunikat i wstrzyma pracê. Finisher biurowy LX Podrêcznik u ytkownika 1-7

10 adowanie zszywek do modu³u tworzenia broszury adowanie zszywek do modu³u tworzenia broszury Jeœli jest zainstalowany opcjonalny modu³ tworzenia broszury, gdy skoñcz¹ siê w nim zszywki na ekranie dotykowym zostaje wyœwietlony odpowiedni komunikat. Nale y wtedy za³adowaæ nowy wk³ad zszywek do modu³u tworzenia broszury. Modu³ tworzenia broszur zawiera dwa wk³ady zszywek. Poczekaj, a urz¹dzenie zatrzyma pracê, a nastêpnie otwórz boczn¹ os³onê finishera. Przesuñ wk³ady zszywacza broszur, tak aby oba wk³ady zszywek by³y ³atwo dostêpne. Z³ap klapki po obu stronach wk³adu zszywacza broszur i wyjmij go z modu³u tworzenia broszury. Z³ap klapki po obu stronach nowego wk³adu zszywacza broszur i wsuñ go na miejsce, a us³yszysz klikniêcie. UWAGA: Jeœli w³o enie wk³adu sprawia trudnoœæ, sprawdÿ, czy zszywki we wk³adzie s¹ na w³aœciwym miejscu. 1-8 Finisher biurowy LX Podrêcznik u ytkownika

11 adowanie zszywek do modu³u tworzenia broszury Powtórz krok 2 i 3, aby wymieniæ drugi wk³ad zszywacza broszur. Zamknij boczn¹ os³onê modu³u tworzenia broszury. UWAGA: Jeœli boczna os³ona nie zostanie prawid³owo zamkniêta, urz¹dzenie wyœwietli komunikat i wstrzyma pracê. Finisher biurowy LX Podrêcznik u ytkownika 1-9

12 Usuwanie zaciêtych zszywek Usuwanie zaciêtych zszywek Poni ej opisano, jak usuwaæ zaciête zszywki, gdy zainstalowany jest opcjonalny finisher biurowy LX. Usuwanie zaciêtych zszywek z automatycznego zszywacza Poczekaj, a urz¹dzenie zatrzyma pracê, a nastêpnie otwórz przedni¹ os³onê finishera biurowego LX. Z³ap wk³ad zszywek za dÿwigniê R1, a nastêpnie przesuñ go w prawo. Z³ap wk³ad zszywek za pomarañczow¹ dÿwigniê, a nastêpnie podnieœ go i wyjmij z urz¹dzenia. SprawdŸ, czy wewn¹trz finishera biurowego LX nie zosta³y zszywki Finisher biurowy LX Podrêcznik u ytkownika

13 Usuwanie zaciêtych zszywek Poci¹gnij w górê przedni¹ dÿwigniê na wk³adzie zszywek. Wyjmij ca³y arkusz zszywek razem z zaciêt¹ zszywk¹. UWAGA: Nale y wyj¹æ ca³y arkusz zszywek, a nie tylko zaciêt¹ zszywkê. Poci¹gnij w dó³ przedni¹ dÿwigniê na wk³adzie zszywek, a zaskoczy na miejsce. Z³ap wk³ad zszywek za pomarañczow¹ dÿwigniê i w³ó go na miejsce. Zamknij przedni¹ os³onê finishera biurowego LX. Jeœli nie mo na wyj¹æ zszywek, wykonuj¹c czynnoœci zalecone w powy szej procedurze, nale y siê skontaktowaæ z pracownikiem Xerox Welcome Center. Finisher biurowy LX Podrêcznik u ytkownika 1-11

14 Usuwanie zaciêtych zszywek Usuwanie zaciêtych zszywek z automatycznego zszywacza Poczekaj, a urz¹dzenie zatrzyma pracê, a nastêpnie otwórz boczn¹ os³onê finishera. Przesuñ wk³ady zszywacza broszur, tak aby oba wk³ady zszywek by³y ³atwo dostêpne. Z³ap klapki po obu stronach wk³adu zszywacza broszur i wyjmij go z modu³u tworzenia broszury. Powtórz operacje opisane w powy szym kroku na drugim wk³adzie zszywacza broszur. SprawdŸ, czy wewn¹trz finishera biurowego LX nie zosta³y zszywki Finisher biurowy LX Podrêcznik u ytkownika

15 Usuwanie zaciêtych zszywek Z³ap klapki po obu stronach nowego wk³adu zszywacza broszur i wsuñ go na miejsce, a us³yszysz klikniêcie. Powtórz operacje opisane w powy szym kroku na drugim wk³adzie zszywacza broszur. UWAGA: Jeœli w³o enie wk³adu sprawia trudnoœæ, sprawdÿ, czy zszywki we wk³adzie s¹ na w³aœciwym miejscu. Zamknij boczn¹ os³onê modu³u tworzenia broszury. Finisher biurowy LX Podrêcznik u ytkownika 1-13

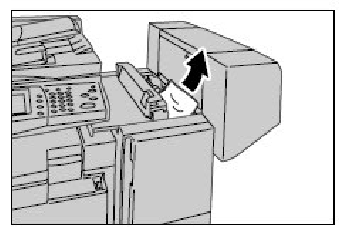

16 Usuwanie zaciêtego papieru Usuwanie zaciêtego papieru Wykonaj czynnoœci opisane poni ej, aby usun¹æ papier zaciêty w opcjonalnym finisherze biurowym LX. Finisher biurowy LX Zaciêcia pod górn¹ pokryw¹ Otwórz górn¹ pokrywê finishera biurowego LX. Wyjmij zaciêty papier. Zamknij górn¹ pokrywê finishera biurowego LX Finisher biurowy LX Podrêcznik u ytkownika

17 Usuwanie zaciêtego papieru Finisher biurowy LX Zaciêcia za pokryw¹ F transportu Otwórz pokrywê F transportu finishera biurowego LX. Wyjmij zaciêty papier. Zamknij pokrywê F transportu finishera biurowego LX. Finisher biurowy LX Podrêcznik u ytkownika 1-15

18 Usuwanie zaciêtego papieru Zaciêcia papieru w module tworzenia broszury Poczekaj, a urz¹dzenie zatrzyma pracê, a nastêpnie otwórz boczn¹ os³onê finishera. Wyjmij zaciêty papier. Zamknij boczn¹ os³onê modu³u tworzenia broszury Finisher biurowy LX Podrêcznik u ytkownika

19 Opró nianie pojemnika na œcinki dziurkacza Opró nianie pojemnika na œcinki dziurkacza UWAGA: Podczas opró niania pojemnika na œcinki dziurkacza urz¹dzenie powinno byæ w³¹czone. Jeœli zasilanie zostanie wy³¹czone, urz¹dzenie nie rozpozna, e pojemnik na œcinki zosta³ opró niony. Poczekaj, a urz¹dzenie zatrzyma pracê, a nastêpnie otwórz os³onê interfejsu finishera biurowego LX. Wyci¹gnij pojemnik na œcinki dziurkacza. Wyrzuæ zawartoœæ pojemnika na œcinki. Wepchnij pojemnik na œcinki dziurkacza z powrotem. Zamknij os³onê interfejsu finishera biurowego LX. UWAGA: Jeœli os³ona interfejsu nie zostanie prawid³owo zamkniêta, urz¹dzenie wyœwietli komunikat i wstrzyma pracê. Finisher biurowy LX Podrêcznik u ytkownika 1-17
