1 Printer/Scanner Unit Type 3045 Instrukcja obsâugi Poradnik drukowania Pierwsze kroki Przygotowanie urzàdzenia Konfigurowanie sterownika drukarki Inne funkcje drukowania Funkcje drukarki Uåywanie serwera dokumentów Funkcje i ustawienia urzàdzenia Zaâàcznik Przed przystàpieniem do korzystania z urzàdzenia naleåy dokâadnie zapoznaæ siê z niniejszym podrêcznikiem i zachowaæ go na przyszâoãæ. Bezpiecznie i prawidâowe korzystanie wymaga równieå wczeãniejszego zapoznania siê z zasadami bezpieczeñstwa.

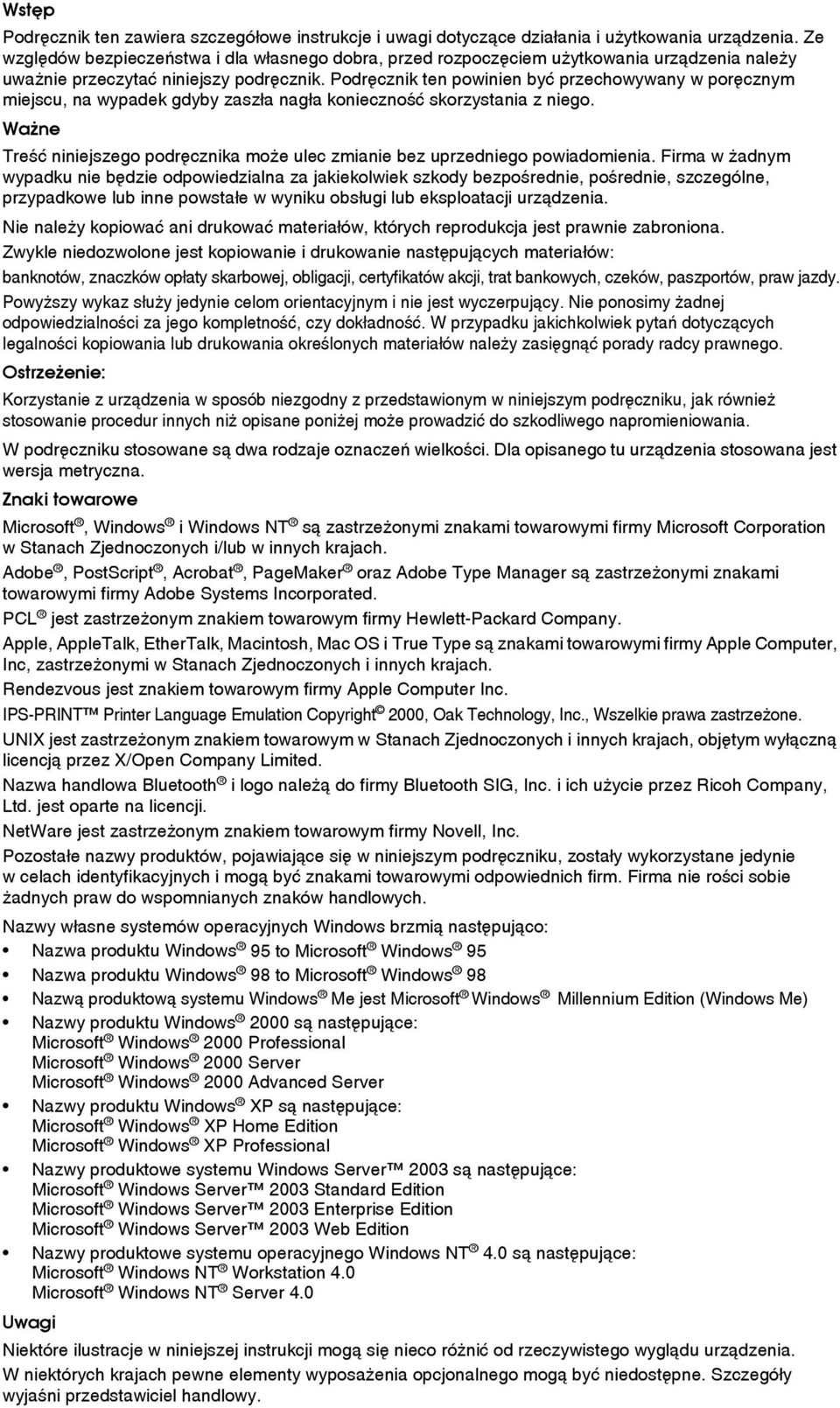

2 Wstêp Podrêcznik ten zawiera szczegóâowe instrukcje i uwagi dotyczàce dziaâania i uåytkowania urzàdzenia. Ze wzglêdów bezpieczeñstwa i dla wâasnego dobra, przed rozpoczêciem uåytkowania urzàdzenia naleåy uwaånie przeczytaæ niniejszy podrêcznik. Podrêcznik ten powinien byæ przechowywany w porêcznym miejscu, na wypadek gdyby zaszâa nagâa koniecznoãæ skorzystania z niego. Waåne Treãæ niniejszego podrêcznika moåe ulec zmianie bez uprzedniego powiadomienia. Firma w åadnym wypadku nie bêdzie odpowiedzialna za jakiekolwiek szkody bezpoãrednie, poãrednie, szczególne, przypadkowe lub inne powstaâe w wyniku obsâugi lub eksploatacji urzàdzenia. Nie naleåy kopiowaæ ani drukowaæ materiaâów, których reprodukcja jest prawnie zabroniona. Zwykle niedozwolone jest kopiowanie i drukowanie nastêpujàcych materiaâów: banknotów, znaczków opâaty skarbowej, obligacji, certyfikatów akcji, trat bankowych, czeków, paszportów, praw jazdy. Powyåszy wykaz sâuåy jedynie celom orientacyjnym i nie jest wyczerpujàcy. Nie ponosimy åadnej odpowiedzialnoãci za jego kompletnoãæ, czy dokâadnoãæ. W przypadku jakichkolwiek pytañ dotyczàcych legalnoãci kopiowania lub drukowania okreãlonych materiaâów naleåy zasiêgnàæ porady radcy prawnego. Ostrzeåenie: Korzystanie z urzàdzenia w sposób niezgodny z przedstawionym w niniejszym podrêczniku, jak równieå stosowanie procedur innych niå opisane poniåej moåe prowadziæ do szkodliwego napromieniowania. W podrêczniku stosowane sà dwa rodzaje oznaczeñ wielkoãci. Dla opisanego tu urzàdzenia stosowana jest wersja metryczna. Znaki towarowe Microsoft, Windows i Windows NT sà zastrzeåonymi znakami towarowymi firmy Microsoft Corporation w Stanach Zjednoczonych i/lub w innych krajach. Adobe, PostScript, Acrobat, PageMaker oraz Adobe Type Manager sà zastrzeåonymi znakami towarowymi firmy Adobe Systems Incorporated. PCL jest zastrzeåonym znakiem towarowym firmy Hewlett-Packard Company. Apple, AppleTalk, EtherTalk, Macintosh, Mac OS i True Type sà znakami towarowymi firmy Apple Computer, Inc, zastrzeåonymi w Stanach Zjednoczonych i innych krajach. Rendezvous jest znakiem towarowym firmy Apple Computer Inc. IPS-PRINT Printer Language Emulation Copyright 2000, Oak Technology, Inc., Wszelkie prawa zastrzeåone. UNIX jest zastrzeåonym znakiem towarowym w Stanach Zjednoczonych i innych krajach, objêtym wyâàcznà licencjà przez X/Open Company Limited. Nazwa handlowa Bluetooth i logo naleåà do firmy Bluetooth SIG, Inc. i ich uåycie przez Ricoh Company, Ltd. jest oparte na licencji. NetWare jest zastrzeåonym znakiem towarowym firmy Novell, Inc. Pozostaâe nazwy produktów, pojawiajàce siê w niniejszym podrêczniku, zostaây wykorzystane jedynie w celach identyfikacyjnych i mogà byæ znakami towarowymi odpowiednich firm. Firma nie roãci sobie åadnych praw do wspomnianych znaków handlowych. Nazwy wâasne systemów operacyjnych Windows brzmià nastêpujàco: Nazwa produktu Windows 95 to Microsoft Windows 95 Nazwa produktu Windows 98 to Microsoft Windows 98 Nazwà produktowà systemu Windows Me jest Microsoft Windows Millennium Edition (Windows Me) Nazwy produktu Windows 2000 sà nastêpujàce: Microsoft Windows 2000 Professional Microsoft Windows 2000 Server Microsoft Windows 2000 Advanced Server Nazwy produktu Windows XP sà nastêpujàce: Microsoft Windows XP Home Edition Microsoft Windows XP Professional Nazwy produktowe systemu Windows Server 2003 sà nastêpujàce: Microsoft Windows Server 2003 Standard Edition Microsoft Windows Server 2003 Enterprise Edition Microsoft Windows Server 2003 Web Edition Nazwy produktowe systemu operacyjnego Windows NT 4.0 sà nastêpujàce: Microsoft Windows NT Workstation 4.0 Microsoft Windows NT Server 4.0 Uwagi Niektóre ilustracje w niniejszej instrukcji mogà siê nieco róåniæ od rzeczywistego wyglàdu urzàdzenia. W niektórych krajach pewne elementy wyposaåenia opcjonalnego mogà byæ niedostêpne. Szczegóây wyjaãni przedstawiciel handlowy.

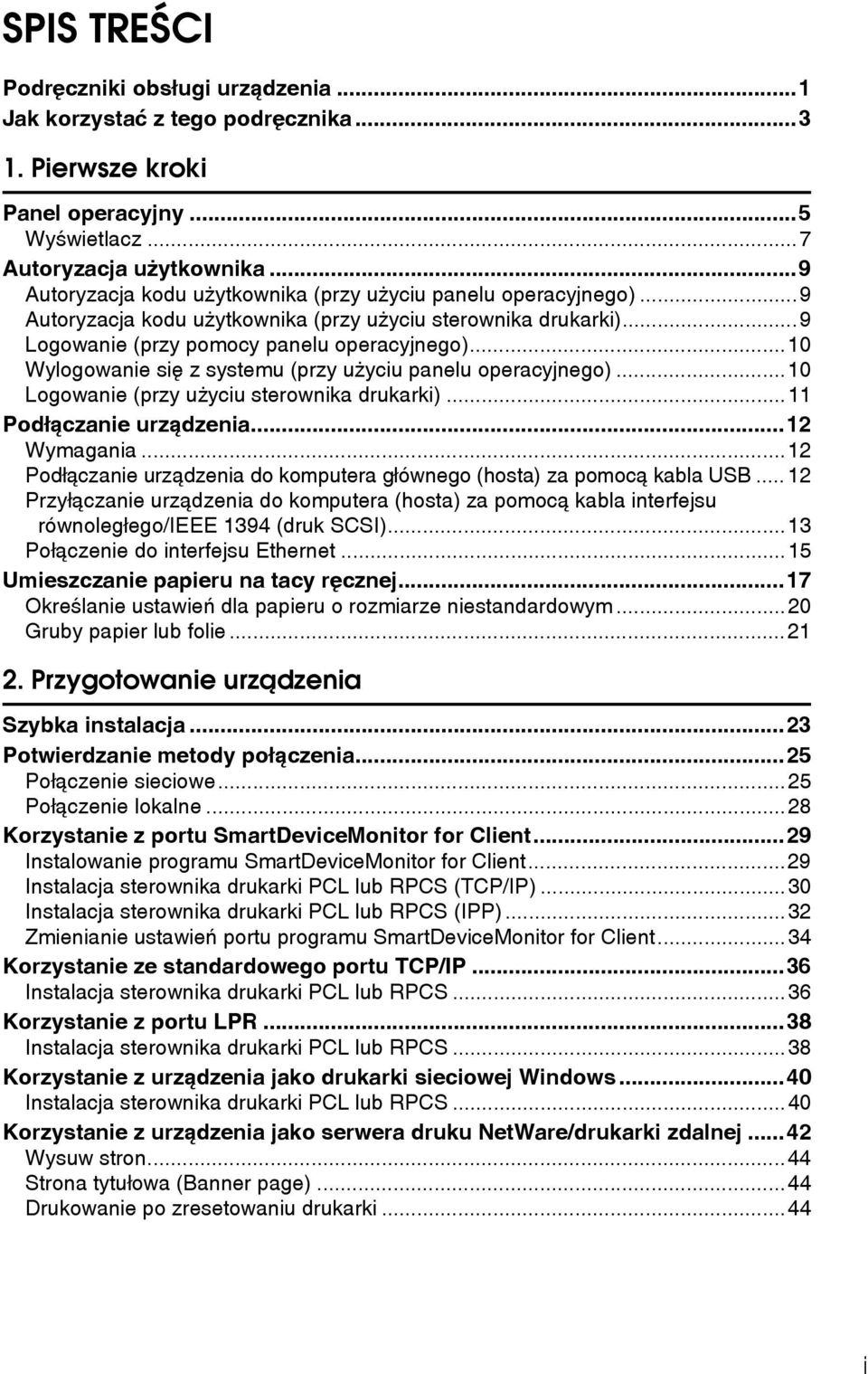

3 SPIS TREÃCI Podrêczniki obsâugi urzàdzenia...1 Jak korzystaæ z tego podrêcznika Pierwsze kroki Panel operacyjny...5 Wyãwietlacz...7 Autoryzacja uåytkownika...9 Autoryzacja kodu uåytkownika (przy uåyciu panelu operacyjnego)...9 Autoryzacja kodu uåytkownika (przy uåyciu sterownika drukarki)...9 Logowanie (przy pomocy panelu operacyjnego)...10 Wylogowanie siê z systemu (przy uåyciu panelu operacyjnego)...10 Logowanie (przy uåyciu sterownika drukarki)...11 Podâàczanie urzàdzenia...12 Wymagania...12 Podâàczanie urzàdzenia do komputera gâównego (hosta) za pomocà kabla USB Przyâàczanie urzàdzenia do komputera (hosta) za pomocà kabla interfejsu równolegâego/ieee 1394 (druk SCSI)...13 Poâàczenie do interfejsu Ethernet...15 Umieszczanie papieru na tacy rêcznej...17 Okreãlanie ustawieñ dla papieru o rozmiarze niestandardowym...20 Gruby papier lub folie Przygotowanie urzàdzenia Szybka instalacja...23 Potwierdzanie metody poâàczenia...25 Poâàczenie sieciowe...25 Poâàczenie lokalne...28 Korzystanie z portu SmartDeviceMonitor for Client...29 Instalowanie programu SmartDeviceMonitor for Client...29 Instalacja sterownika drukarki PCL lub RPCS (TCP/IP)...30 Instalacja sterownika drukarki PCL lub RPCS (IPP)...32 Zmienianie ustawieñ portu programu SmartDeviceMonitor for Client...34 Korzystanie ze standardowego portu TCP/IP...36 Instalacja sterownika drukarki PCL lub RPCS...36 Korzystanie z portu LPR...38 Instalacja sterownika drukarki PCL lub RPCS...38 Korzystanie z urzàdzenia jako drukarki sieciowej Windows...40 Instalacja sterownika drukarki PCL lub RPCS...40 Korzystanie z urzàdzenia jako serwera druku NetWare/drukarki zdalnej...42 Wysuw stron...44 Strona tytuâowa (Banner page)...44 Drukowanie po zresetowaniu drukarki...44 i

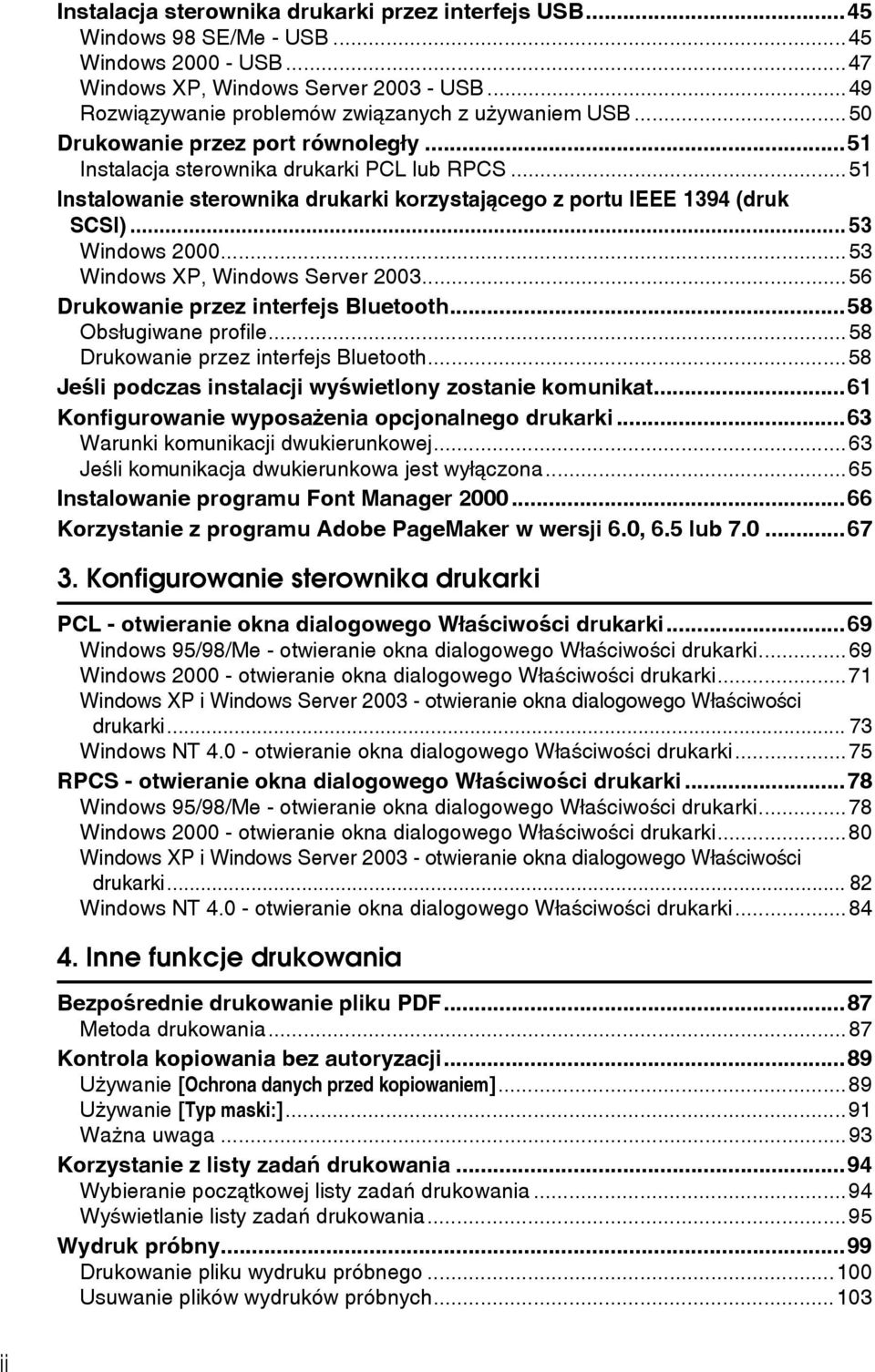

4 Instalacja sterownika drukarki przez interfejs USB...45 Windows 98 SE/Me - USB...45 Windows USB...47 Windows XP, Windows Server USB...49 Rozwiàzywanie problemów zwiàzanych z uåywaniem USB...50 Drukowanie przez port równolegây...51 Instalacja sterownika drukarki PCL lub RPCS...51 Instalowanie sterownika drukarki korzystajàcego z portu IEEE 1394 (druk SCSI) Windows Windows XP, Windows Server Drukowanie przez interfejs Bluetooth...58 Obsâugiwane profile...58 Drukowanie przez interfejs Bluetooth...58 Jeãli podczas instalacji wyãwietlony zostanie komunikat...61 Konfigurowanie wyposaåenia opcjonalnego drukarki...63 Warunki komunikacji dwukierunkowej...63 Jeãli komunikacja dwukierunkowa jest wyâàczona...65 Instalowanie programu Font Manager Korzystanie z programu Adobe PageMaker w wersji 6.0, 6.5 lub Konfigurowanie sterownika drukarki PCL - otwieranie okna dialogowego Wâaãciwoãci drukarki...69 Windows 95/98/Me - otwieranie okna dialogowego Wâaãciwoãci drukarki...69 Windows otwieranie okna dialogowego Wâaãciwoãci drukarki...71 Windows XP i Windows Server otwieranie okna dialogowego Wâaãciwoãci drukarki Windows NT otwieranie okna dialogowego Wâaãciwoãci drukarki...75 RPCS - otwieranie okna dialogowego Wâaãciwoãci drukarki...78 Windows 95/98/Me - otwieranie okna dialogowego Wâaãciwoãci drukarki...78 Windows otwieranie okna dialogowego Wâaãciwoãci drukarki...80 Windows XP i Windows Server otwieranie okna dialogowego Wâaãciwoãci drukarki Windows NT otwieranie okna dialogowego Wâaãciwoãci drukarki Inne funkcje drukowania Bezpoãrednie drukowanie pliku PDF...87 Metoda drukowania...87 Kontrola kopiowania bez autoryzacji...89 Uåywanie [Ochrona danych przed kopiowaniem]...89 Uåywanie [Typ maski:]...91 Waåna uwaga...93 Korzystanie z listy zadañ drukowania...94 Wybieranie poczàtkowej listy zadañ drukowania...94 Wyãwietlanie listy zadañ drukowania...95 Wydruk próbny...99 Drukowanie pliku wydruku próbnego Usuwanie plików wydruków próbnych ii

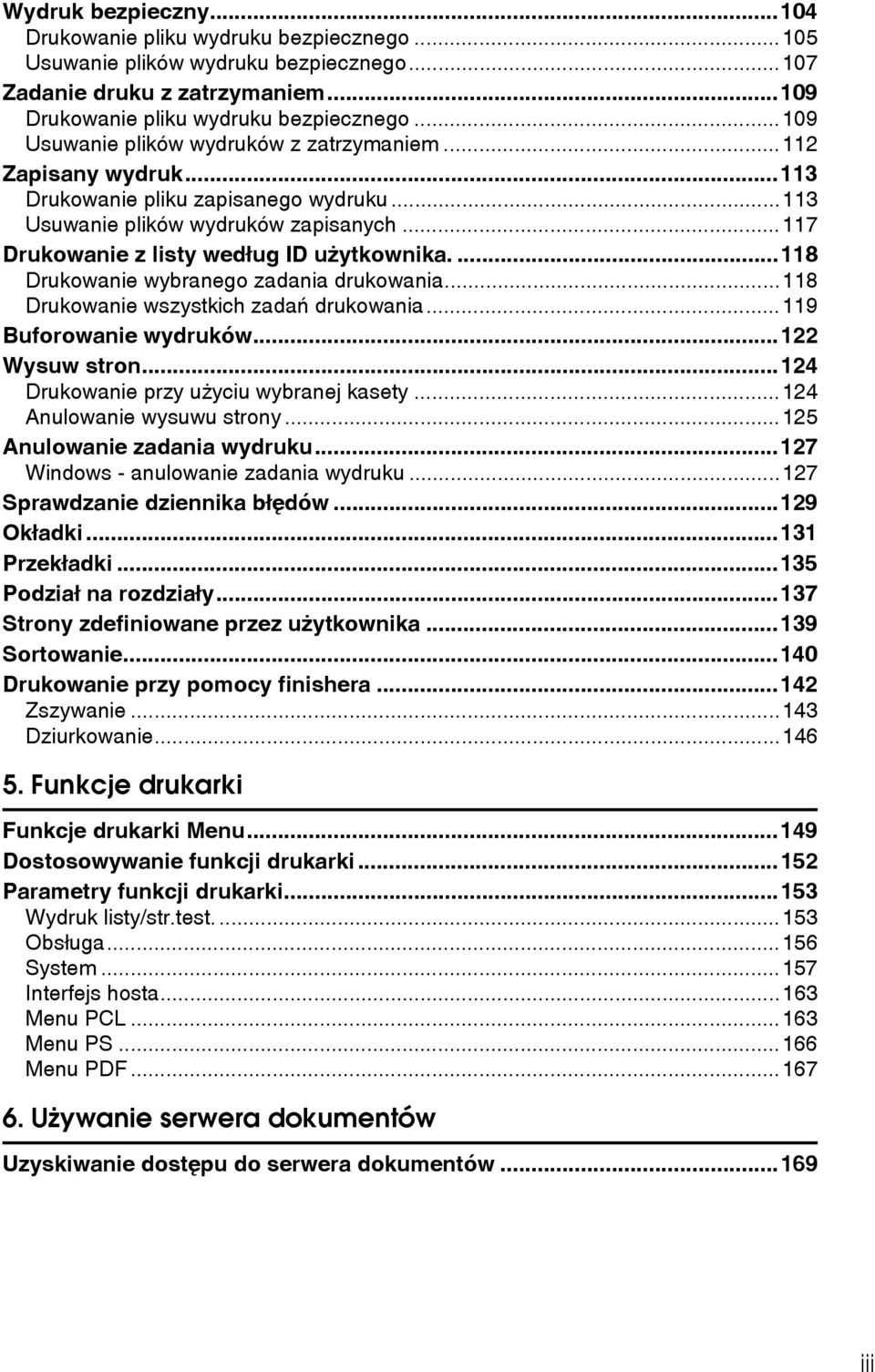

5 Wydruk bezpieczny Drukowanie pliku wydruku bezpiecznego Usuwanie plików wydruku bezpiecznego Zadanie druku z zatrzymaniem Drukowanie pliku wydruku bezpiecznego Usuwanie plików wydruków z zatrzymaniem Zapisany wydruk Drukowanie pliku zapisanego wydruku Usuwanie plików wydruków zapisanych Drukowanie z listy wedâug ID uåytkownika Drukowanie wybranego zadania drukowania Drukowanie wszystkich zadañ drukowania Buforowanie wydruków Wysuw stron Drukowanie przy uåyciu wybranej kasety Anulowanie wysuwu strony Anulowanie zadania wydruku Windows - anulowanie zadania wydruku Sprawdzanie dziennika bâêdów Okâadki Przekâadki Podziaâ na rozdziaây Strony zdefiniowane przez uåytkownika Sortowanie Drukowanie przy pomocy finishera Zszywanie Dziurkowanie Funkcje drukarki Funkcje drukarki Menu Dostosowywanie funkcji drukarki Parametry funkcji drukarki Wydruk listy/str.test Obsâuga System Interfejs hosta Menu PCL Menu PS Menu PDF Uåywanie serwera dokumentów Uzyskiwanie dostêpu do serwera dokumentów iii

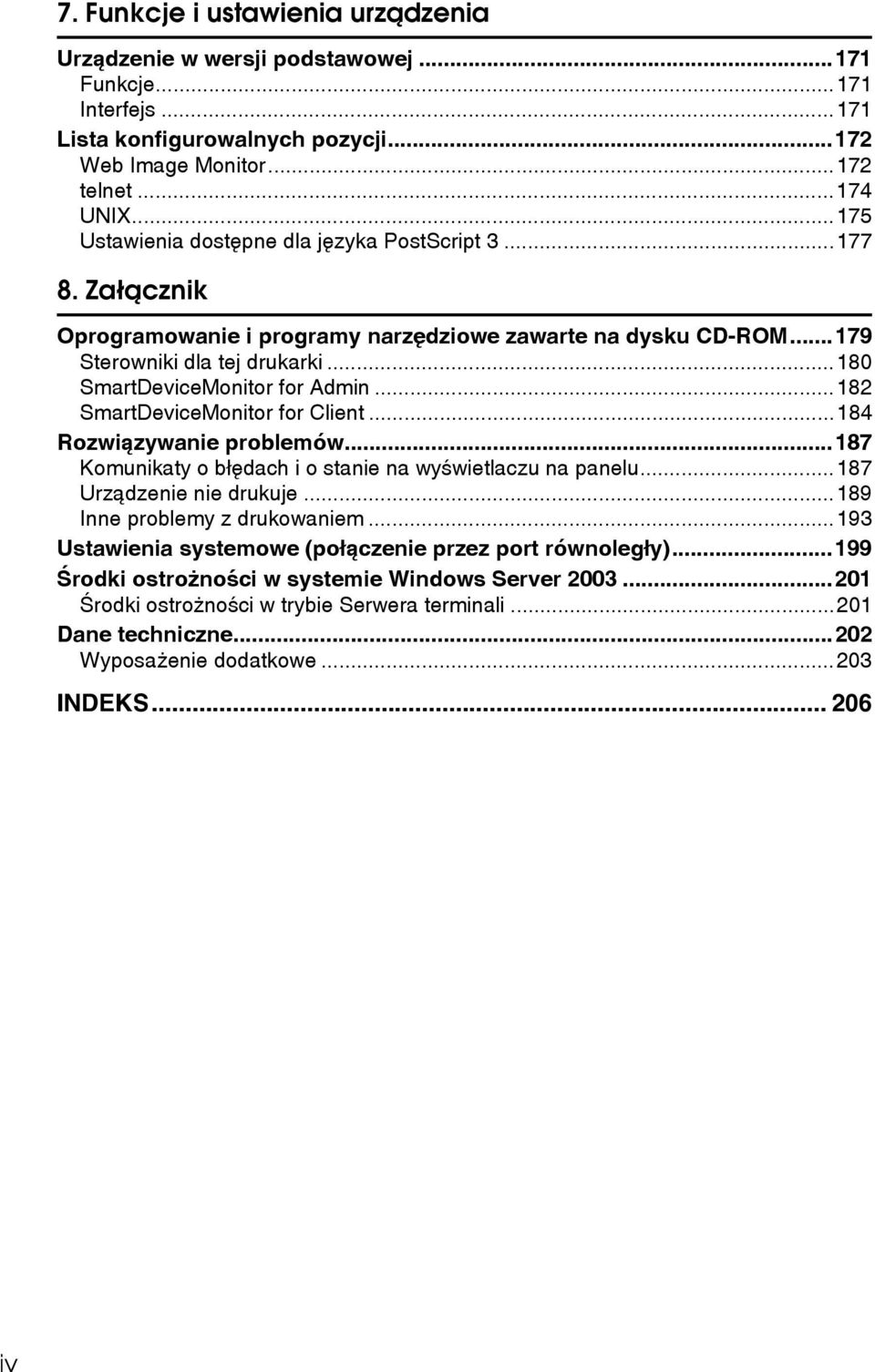

6 7. Funkcje i ustawienia urzàdzenia Urzàdzenie w wersji podstawowej Funkcje Interfejs Lista konfigurowalnych pozycji Web Image Monitor telnet UNIX Ustawienia dostêpne dla jêzyka PostScript Zaâàcznik Oprogramowanie i programy narzêdziowe zawarte na dysku CD-ROM Sterowniki dla tej drukarki SmartDeviceMonitor for Admin SmartDeviceMonitor for Client Rozwiàzywanie problemów Komunikaty o bâêdach i o stanie na wyãwietlaczu na panelu Urzàdzenie nie drukuje Inne problemy z drukowaniem Ustawienia systemowe (poâàczenie przez port równolegây) Ãrodki ostroånoãci w systemie Windows Server Ãrodki ostroånoãci w trybie Serwera terminali Dane techniczne Wyposaåenie dodatkowe INDEKS iv

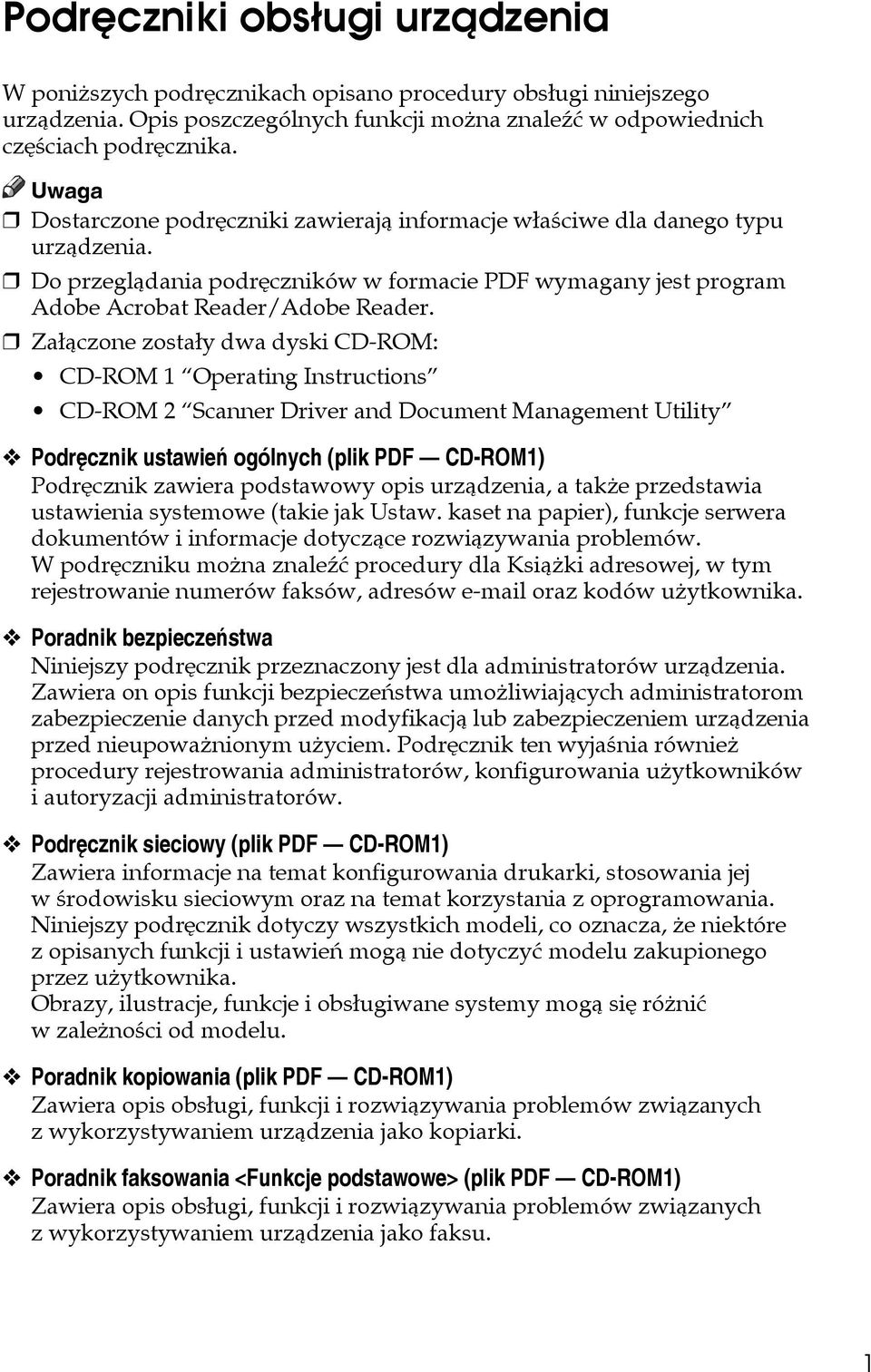

7 Podrêczniki obsâugi urzàdzenia W poniåszych podrêcznikach opisano procedury obsâugi niniejszego urzàdzenia. Opis poszczególnych funkcji moåna znaleäæ w odpowiednich czêãciach podrêcznika. Dostarczone podrêczniki zawierajà informacje wâaãciwe dla danego typu urzàdzenia. Do przeglàdania podrêczników w formacie PDF wymagany jest program Adobe Acrobat Reader/Adobe Reader. Zaâàczone zostaây dwa dyski CD-ROM: CD-ROM 1 Operating Instructions CD-ROM 2 Scanner Driver and Document Management Utility Podrêcznik ustawieñ ogólnych (plik PDF CD-ROM1) Podrêcznik zawiera podstawowy opis urzàdzenia, a takåe przedstawia ustawienia systemowe (takie jak Ustaw. kaset na papier), funkcje serwera dokumentów i informacje dotyczàce rozwiàzywania problemów. W podrêczniku moåna znaleäæ procedury dla Ksiàåki adresowej, w tym rejestrowanie numerów faksów, adresów oraz kodów uåytkownika. Poradnik bezpieczeñstwa Niniejszy podrêcznik przeznaczony jest dla administratorów urzàdzenia. Zawiera on opis funkcji bezpieczeñstwa umoåliwiajàcych administratorom zabezpieczenie danych przed modyfikacjà lub zabezpieczeniem urzàdzenia przed nieupowaånionym uåyciem. Podrêcznik ten wyjaãnia równieå procedury rejestrowania administratorów, konfigurowania uåytkowników i autoryzacji administratorów. Podrêcznik sieciowy (plik PDF CD-ROM1) Zawiera informacje na temat konfigurowania drukarki, stosowania jej w ãrodowisku sieciowym oraz na temat korzystania z oprogramowania. Niniejszy podrêcznik dotyczy wszystkich modeli, co oznacza, åe niektóre z opisanych funkcji i ustawieñ mogà nie dotyczyæ modelu zakupionego przez uåytkownika. Obrazy, ilustracje, funkcje i obsâugiwane systemy mogà siê róåniæ w zaleånoãci od modelu. Poradnik kopiowania (plik PDF CD-ROM1) Zawiera opis obsâugi, funkcji i rozwiàzywania problemów zwiàzanych z wykorzystywaniem urzàdzenia jako kopiarki. Poradnik faksowania <Funkcje podstawowe> (plik PDF CD-ROM1) Zawiera opis obsâugi, funkcji i rozwiàzywania problemów zwiàzanych z wykorzystywaniem urzàdzenia jako faksu. 1

8 Poradnik faksowania <Funkcje zaawansowane> (plik PDF CD-ROM1) Opisuje zaawansowane funkcje faksu, takie jak ustawienia linii oraz procedury rejestracji identyfikatorów. Poradnik drukowania (ten podrêcznik) (plik PDF CD-ROM1) Zawiera opis ustawieñ, dziaâania, funkcji i rozwiàzañ problemów zwiàzanych z korzystaniem z urzàdzenia jako drukarki. Poradnik skanowania (plik PDF - CD-ROM1) Zawiera opis obsâugi, funkcji i rozwiàzywania problemów zwiàzanych z wykorzystywaniem urzàdzenia jako skanera. Podrêczniki na temat programu DeskTopBinder Lite DeskTopBinder Lite to program narzêdziowy znajdujàcy siê na dysku CD- ROM zatytuâowanym Scanner Driver and Document Management Utility. Podrêcznik instalacji DeskTopBinder Lite (plik PDF - CD-ROM2) Zawiera szczegóâowy opis instalacji i ãrodowiska pracy DeskTopBinder Lite. Ten podrêcznik moåna wyãwietliæ w oknie dialogowym [Ustawienia], jeãli zainstalowany jest program DeskTopBinder Lite. Wprowadzenie do programu DeskTopBinder (plik PDF na dysku CD- ROM2) Zawiera opis obsâugi DeskTopBinder Lite i ogólny opis funkcji tego urzàdzenia. Jeåeli program DeskTopBinder Lite jest zainstalowany, ten podrêcznik zostanie dodany do menu [Start]. Auto Document Link Podrêcznik (plik PDF - CD-ROM2) Opisuje dziaâanie i funkcje programu Auto Document Link zaintalowanego z DeskTopBinder Lite. Jeåeli program DeskTopBinder Lite jest zainstalowany, ten podrêcznik zostanie dodany do menu [Start]. Inne podrêczniki Dodatek PS3 (plik PDF na dysku CD-ROM1) Dodatek UNIX (dostêpny u autoryzowanych przedstawicieli handlowych lub w postaci pliku PDF na naszej stronie internetowej.) 2

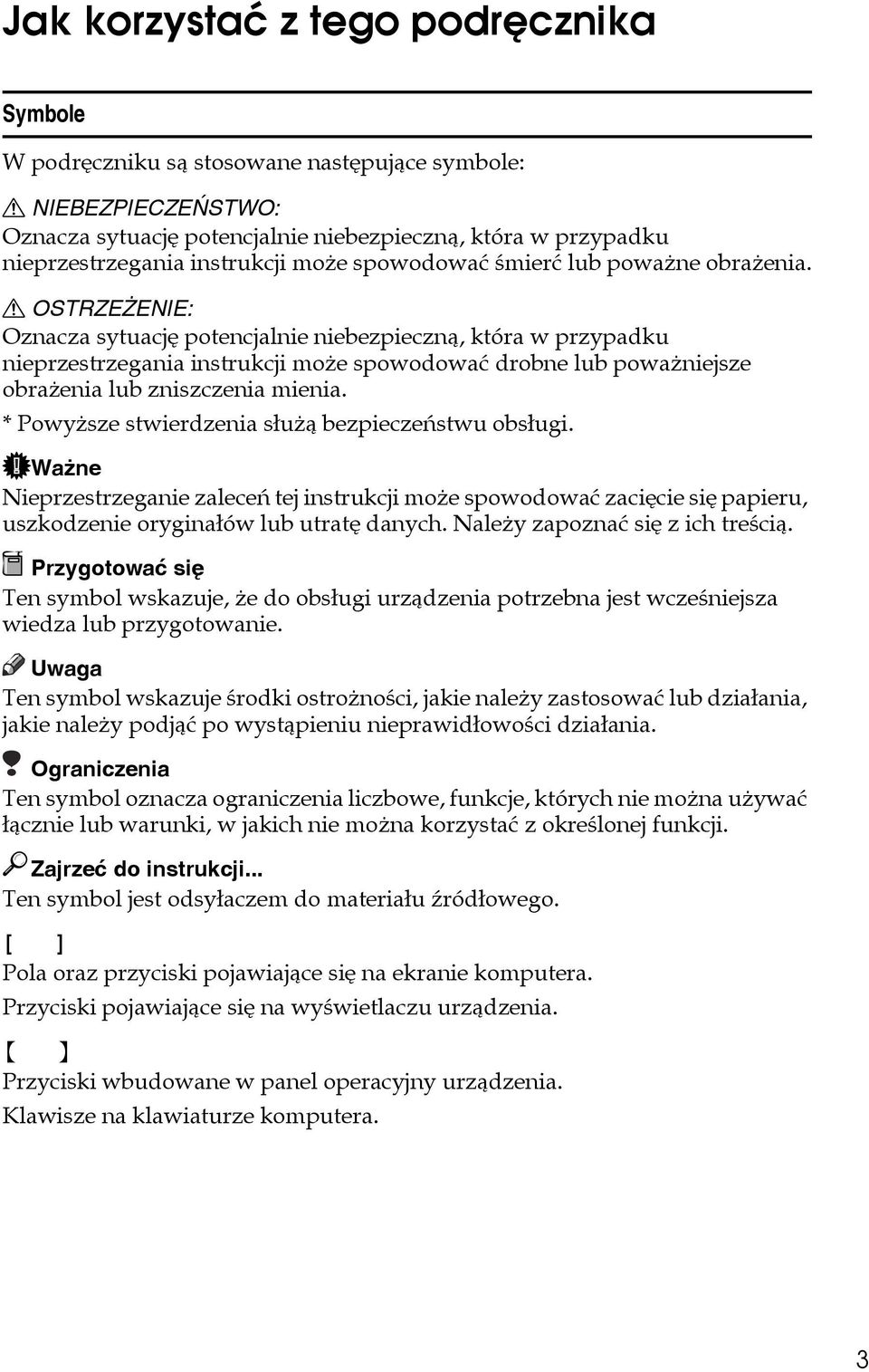

9 Jak korzystaæ z tego podrêcznika Symbole W podrêczniku sà stosowane nastêpujàce symbole: R NIEBEZPIECZEÑSTWO: Oznacza sytuacjê potencjalnie niebezpiecznà, która w przypadku nieprzestrzegania instrukcji moåe spowodowaæ ãmieræ lub powaåne obraåenia. R OSTRZEÅENIE: Oznacza sytuacjê potencjalnie niebezpiecznà, która w przypadku nieprzestrzegania instrukcji moåe spowodowaæ drobne lub powaåniejsze obraåenia lub zniszczenia mienia. * Powyåsze stwierdzenia sâuåà bezpieczeñstwu obsâugi. Waåne Nieprzestrzeganie zaleceñ tej instrukcji moåe spowodowaæ zaciêcie siê papieru, uszkodzenie oryginaâów lub utratê danych. Naleåy zapoznaæ siê z ich treãcià. Przygotowaæ siê Ten symbol wskazuje, åe do obsâugi urzàdzenia potrzebna jest wczeãniejsza wiedza lub przygotowanie. Ten symbol wskazuje ãrodki ostroånoãci, jakie naleåy zastosowaæ lub dziaâania, jakie naleåy podjàæ po wystàpieniu nieprawidâowoãci dziaâania. Ograniczenia Ten symbol oznacza ograniczenia liczbowe, funkcje, których nie moåna uåywaæ âàcznie lub warunki, w jakich nie moåna korzystaæ z okreãlonej funkcji. Zajrzeæ do instrukcji... Ten symbol jest odsyâaczem do materiaâu äródâowego. [ ] Pola oraz przyciski pojawiajàce siê na ekranie komputera. Przyciski pojawiajàce siê na wyãwietlaczu urzàdzenia. { } Przyciski wbudowane w panel operacyjny urzàdzenia. Klawisze na klawiaturze komputera. 3

10 4

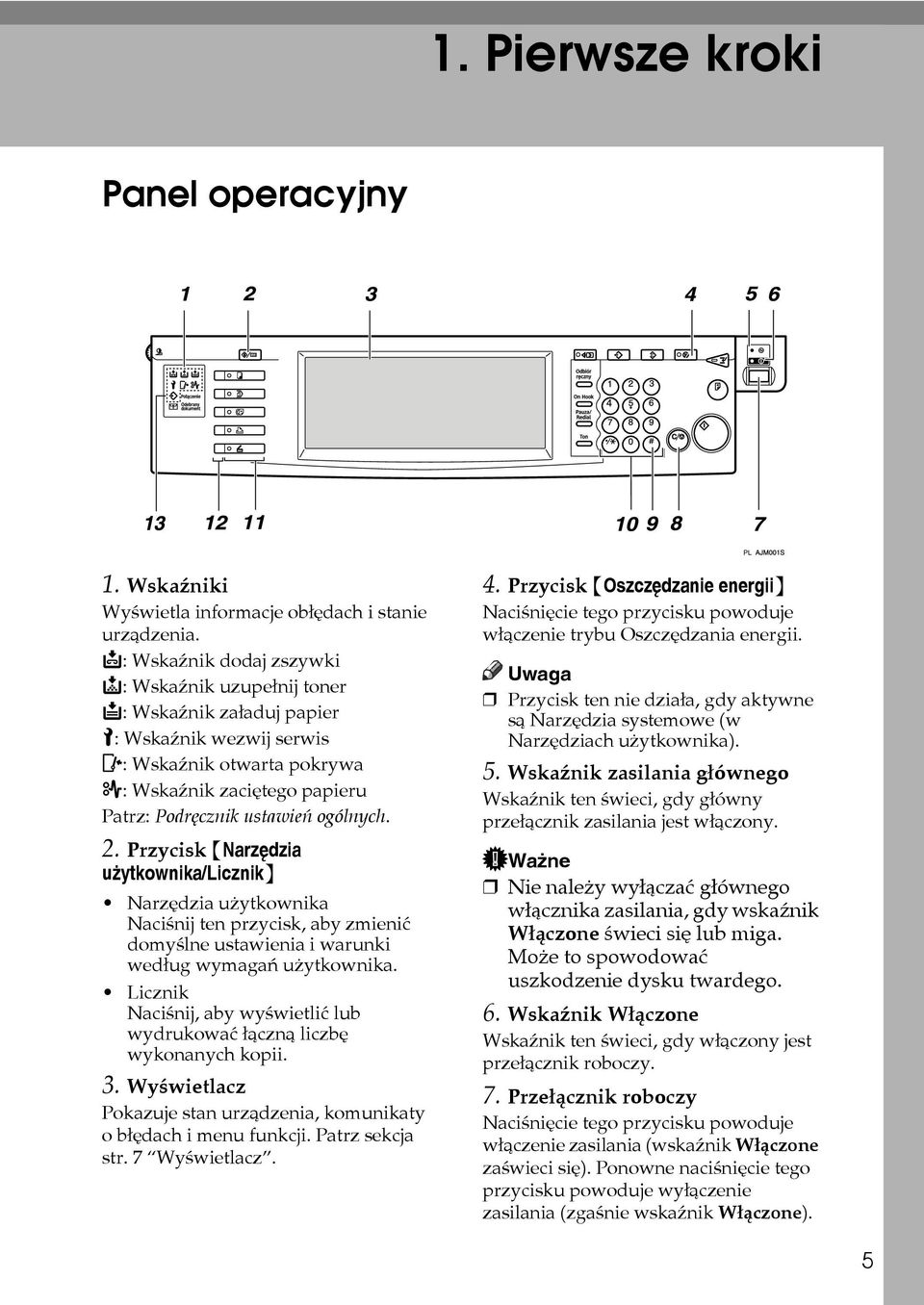

11 1. Pierwsze kroki Panel operacyjny 1. Wskaäniki Wyãwietla informacje obâêdach i stanie urzàdzenia. d: Wskaänik dodaj zszywki D: Wskaänik uzupeânij toner B: Wskaänik zaâaduj papier L: Wskaänik wezwij serwis M: Wskaänik otwarta pokrywa x: Wskaänik zaciêtego papieru Patrz: Podrêcznik ustawieñ ogólnych. 2. Przycisk {Narzêdzia uåytkownika/licznik} Narzêdzia uåytkownika Naciãnij ten przycisk, aby zmieniæ domyãlne ustawienia i warunki wedâug wymagañ uåytkownika. Licznik Naciãnij, aby wyãwietliæ lub wydrukowaæ âàcznà liczbê wykonanych kopii. 3. Wyãwietlacz Pokazuje stan urzàdzenia, komunikaty o bâêdach i menu funkcji. Patrz sekcja str. 7 Wyãwietlacz. 4. Przycisk {Oszczêdzanie energii} Naciãniêcie tego przycisku powoduje wâàczenie trybu Oszczêdzania energii. Przycisk ten nie dziaâa, gdy aktywne sà Narzêdzia systemowe (w Narzêdziach uåytkownika). 5. Wskaänik zasilania gâównego Wskaänik ten ãwieci, gdy gâówny przeâàcznik zasilania jest wâàczony. Waåne Nie naleåy wyâàczaæ gâównego wâàcznika zasilania, gdy wskaänik Wâàczone ãwieci siê lub miga. Moåe to spowodowaæ uszkodzenie dysku twardego. 6. Wskaänik Wâàczone Wskaänik ten ãwieci, gdy wâàczony jest przeâàcznik roboczy. 7. Przeâàcznik roboczy Naciãniêcie tego przycisku powoduje wâàczenie zasilania (wskaänik Wâàczone zaãwieci siê). Ponowne naciãniêcie tego przycisku powoduje wyâàczenie zasilania (zgaãnie wskaänik Wâàczone). 5

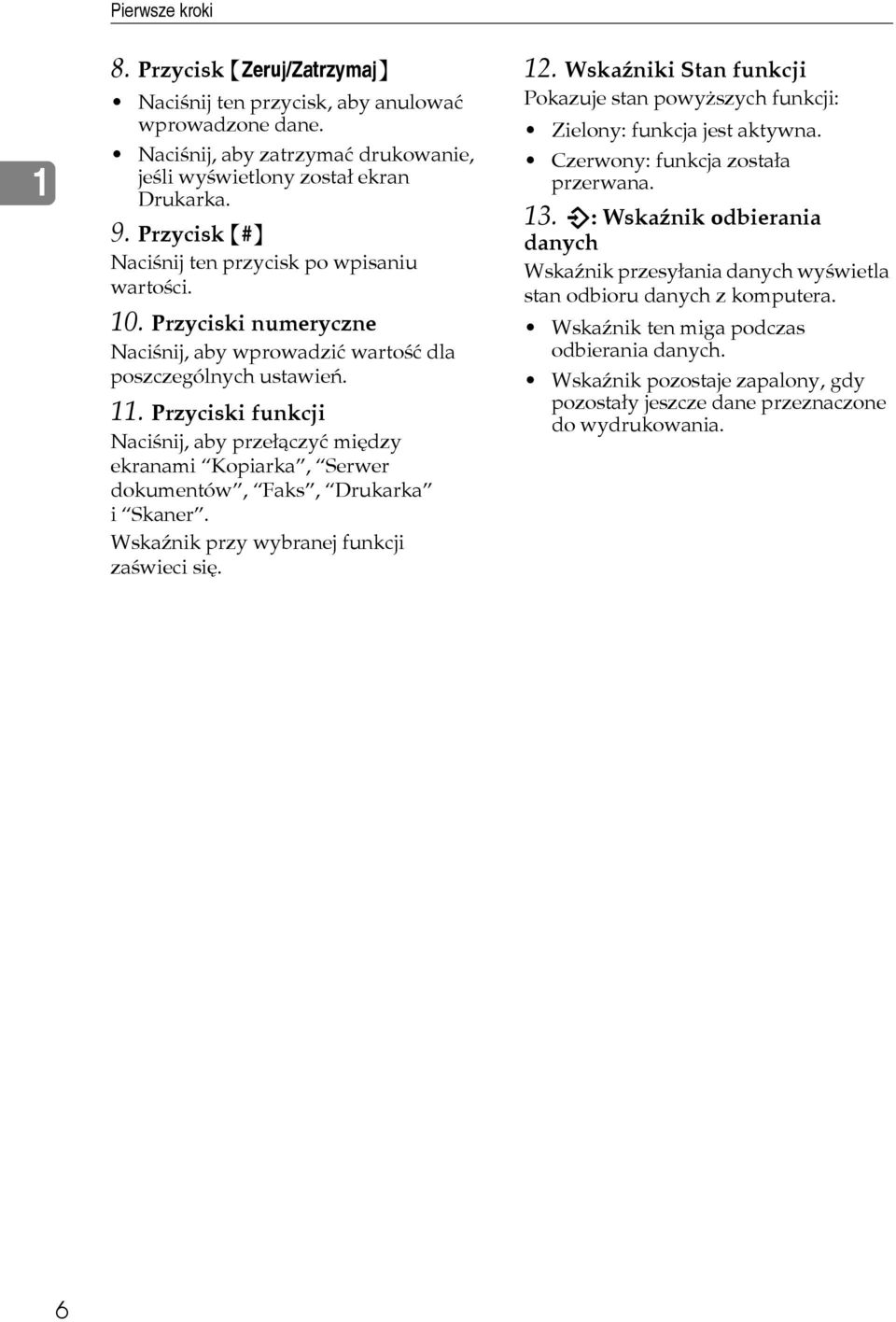

12 Pierwsze kroki 1 8. Przycisk {Zeruj/Zatrzymaj} Naciãnij ten przycisk, aby anulowaæ wprowadzone dane. Naciãnij, aby zatrzymaæ drukowanie, jeãli wyãwietlony zostaâ ekran Drukarka. 9. Przycisk {#} Naciãnij ten przycisk po wpisaniu wartoãci. 10. Przyciski numeryczne Naciãnij, aby wprowadziæ wartoãæ dla poszczególnych ustawieñ. 11. Przyciski funkcji Naciãnij, aby przeâàczyæ miêdzy ekranami Kopiarka, Serwer dokumentów, Faks, Drukarka i Skaner. Wskaänik przy wybranej funkcji zaãwieci siê. 12. Wskaäniki Stan funkcji Pokazuje stan powyåszych funkcji: Zielony: funkcja jest aktywna. Czerwony: funkcja zostaâa przerwana. 13. m: Wskaänik odbierania danych Wskaänik przesyâania danych wyãwietla stan odbioru danych z komputera. Wskaänik ten miga podczas odbierania danych. Wskaänik pozostaje zapalony, gdy pozostaây jeszcze dane przeznaczone do wydrukowania. 6

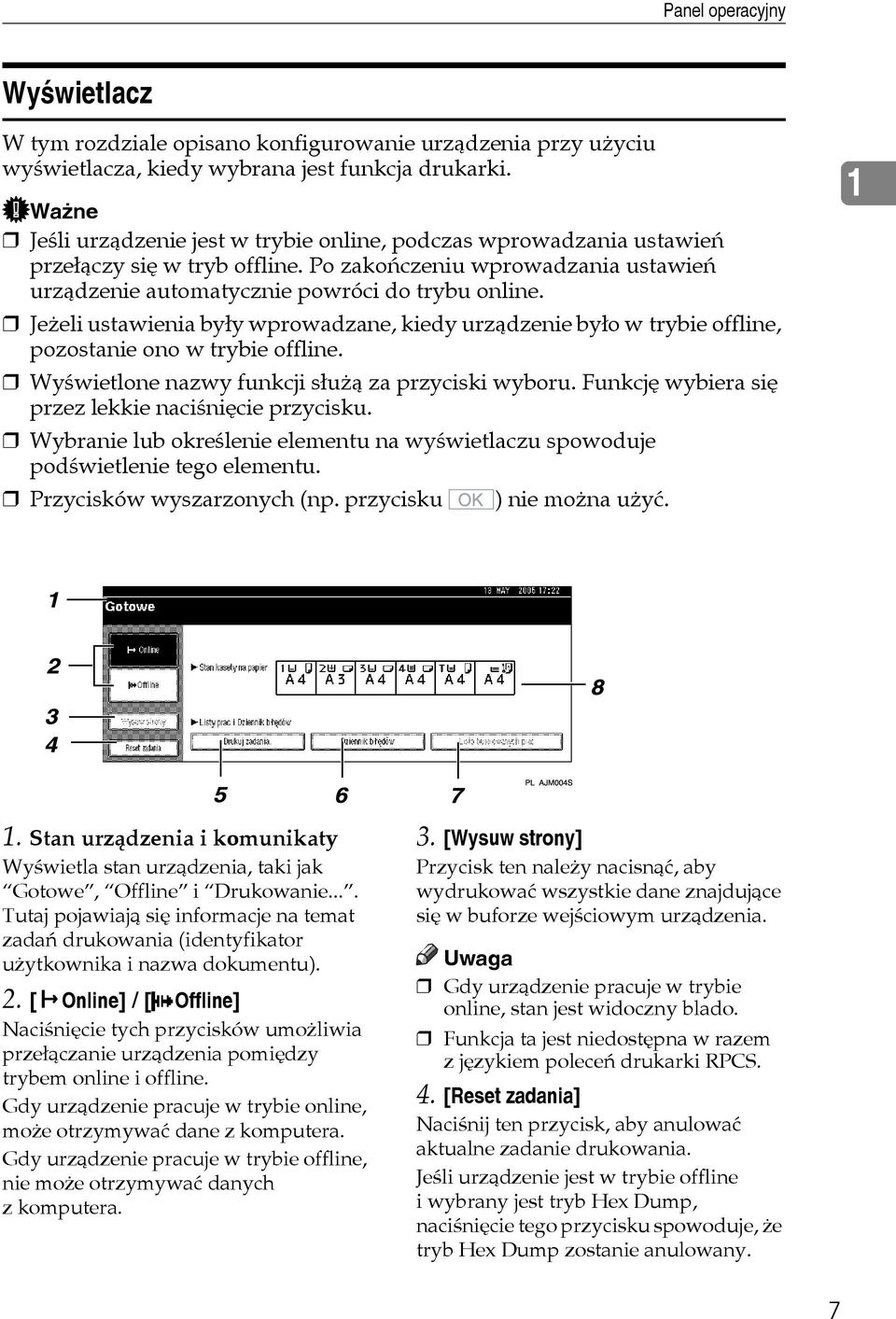

13 Panel operacyjny Wyãwietlacz W tym rozdziale opisano konfigurowanie urzàdzenia przy uåyciu wyãwietlacza, kiedy wybrana jest funkcja drukarki. Waåne Jeãli urzàdzenie jest w trybie online, podczas wprowadzania ustawieñ przeâàczy siê w tryb offline. Po zakoñczeniu wprowadzania ustawieñ urzàdzenie automatycznie powróci do trybu online. Jeåeli ustawienia byây wprowadzane, kiedy urzàdzenie byâo w trybie offline, pozostanie ono w trybie offline. Wyãwietlone nazwy funkcji sâuåà za przyciski wyboru. Funkcjê wybiera siê przez lekkie naciãniêcie przycisku. Wybranie lub okreãlenie elementu na wyãwietlaczu spowoduje podãwietlenie tego elementu. Przycisków wyszarzonych (np. przycisku ) nie moåna uåyæ Stan urzàdzenia i komunikaty Wyãwietla stan urzàdzenia, taki jak Gotowe, Offline i Drukowanie.... Tutaj pojawiajà siê informacje na temat zadañ drukowania (identyfikator uåytkownika i nazwa dokumentu). 2. [fonline] / [ Offline] Naciãniêcie tych przycisków umoåliwia przeâàczanie urzàdzenia pomiêdzy trybem online i offline. Gdy urzàdzenie pracuje w trybie online, moåe otrzymywaæ dane z komputera. Gdy urzàdzenie pracuje w trybie offline, nie moåe otrzymywaæ danych zkomputera. 3. [Wysuw strony] Przycisk ten naleåy nacisnàæ, aby wydrukowaæ wszystkie dane znajdujàce siê w buforze wejãciowym urzàdzenia. Gdy urzàdzenie pracuje w trybie online, stan jest widoczny blado. Funkcja ta jest niedostêpna w razem z jêzykiem poleceñ drukarki RPCS. 4. [Reset zadania] Naciãnij ten przycisk, aby anulowaæ aktualne zadanie drukowania. Jeãli urzàdzenie jest w trybie offline i wybrany jest tryb Hex Dump, naciãniêcie tego przycisku spowoduje, åe tryb Hex Dump zostanie anulowany. 7

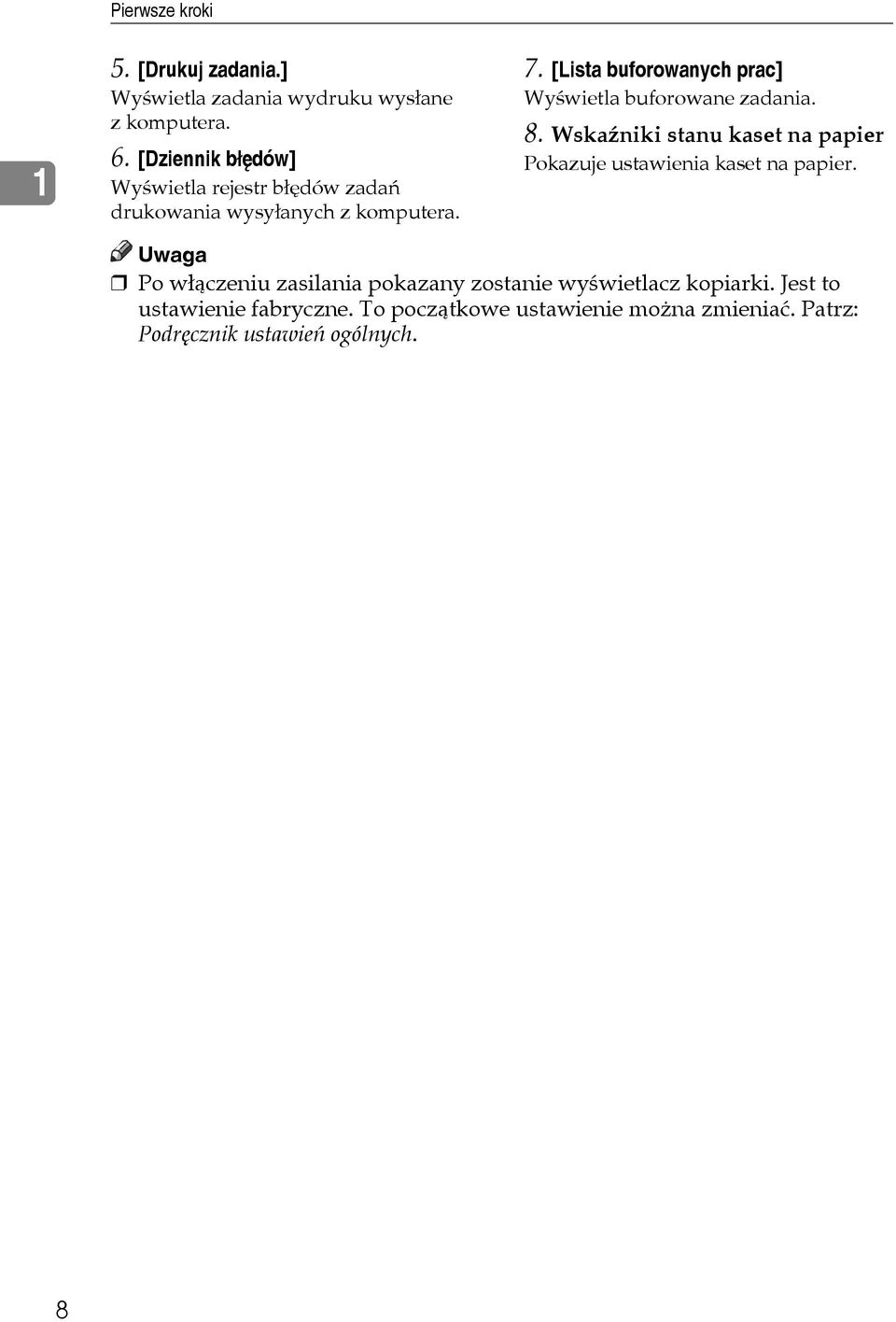

14 Pierwsze kroki 1 5. [Drukuj zadania.] Wyãwietla zadania wydruku wysâane zkomputera. 6. [Dziennik bâêdów] Wyãwietla rejestr bâêdów zadañ drukowania wysyâanych z komputera. 7. [Lista buforowanych prac] Wyãwietla buforowane zadania. 8. Wskaäniki stanu kaset na papier Pokazuje ustawienia kaset na papier. Po wâàczeniu zasilania pokazany zostanie wyãwietlacz kopiarki. Jest to ustawienie fabryczne. To poczàtkowe ustawienie moåna zmieniaæ. Patrz: Podrêcznik ustawieñ ogólnych. 8

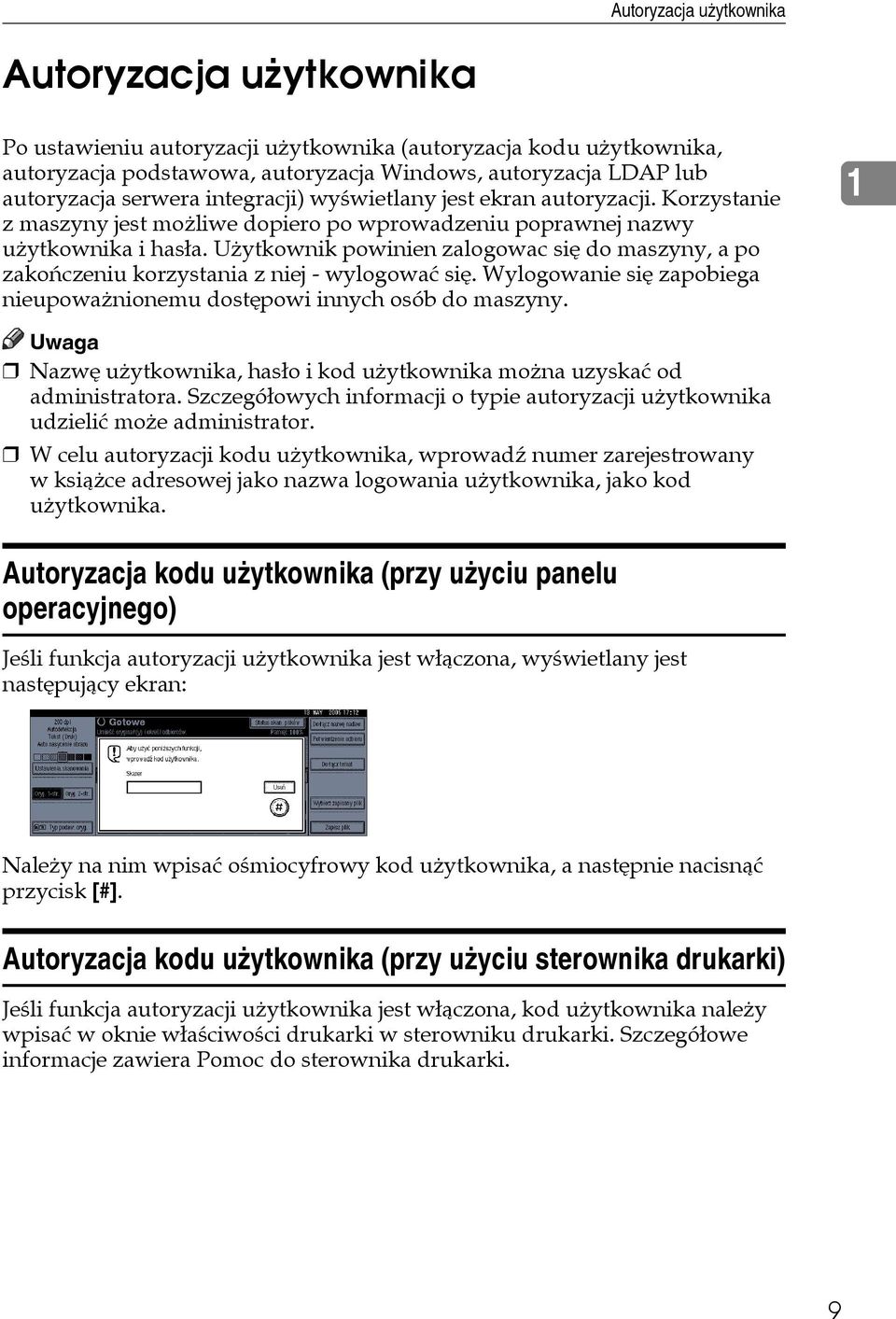

15 Autoryzacja uåytkownika Autoryzacja uåytkownika Po ustawieniu autoryzacji uåytkownika (autoryzacja kodu uåytkownika, autoryzacja podstawowa, autoryzacja Windows, autoryzacja LDAP lub autoryzacja serwera integracji) wyãwietlany jest ekran autoryzacji. Korzystanie z maszyny jest moåliwe dopiero po wprowadzeniu poprawnej nazwy uåytkownika i hasâa. Uåytkownik powinien zalogowac siê do maszyny, a po zakoñczeniu korzystania z niej - wylogowaæ siê. Wylogowanie siê zapobiega nieupowaånionemu dostêpowi innych osób do maszyny. 1 Nazwê uåytkownika, hasâo i kod uåytkownika moåna uzyskaæ od administratora. Szczegóâowych informacji o typie autoryzacji uåytkownika udzieliæ moåe administrator. W celu autoryzacji kodu uåytkownika, wprowadä numer zarejestrowany w ksiàåce adresowej jako nazwa logowania uåytkownika, jako kod uåytkownika. Autoryzacja kodu uåytkownika (przy uåyciu panelu operacyjnego) Jeãli funkcja autoryzacji uåytkownika jest wâàczona, wyãwietlany jest nastêpujàcy ekran: Naleåy na nim wpisaæ oãmiocyfrowy kod uåytkownika, a nastêpnie nacisnàæ przycisk [#]. Autoryzacja kodu uåytkownika (przy uåyciu sterownika drukarki) Jeãli funkcja autoryzacji uåytkownika jest wâàczona, kod uåytkownika naleåy wpisaæ w oknie wâaãciwoãci drukarki w sterowniku drukarki. Szczegóâowe informacje zawiera Pomoc do sterownika drukarki. 9

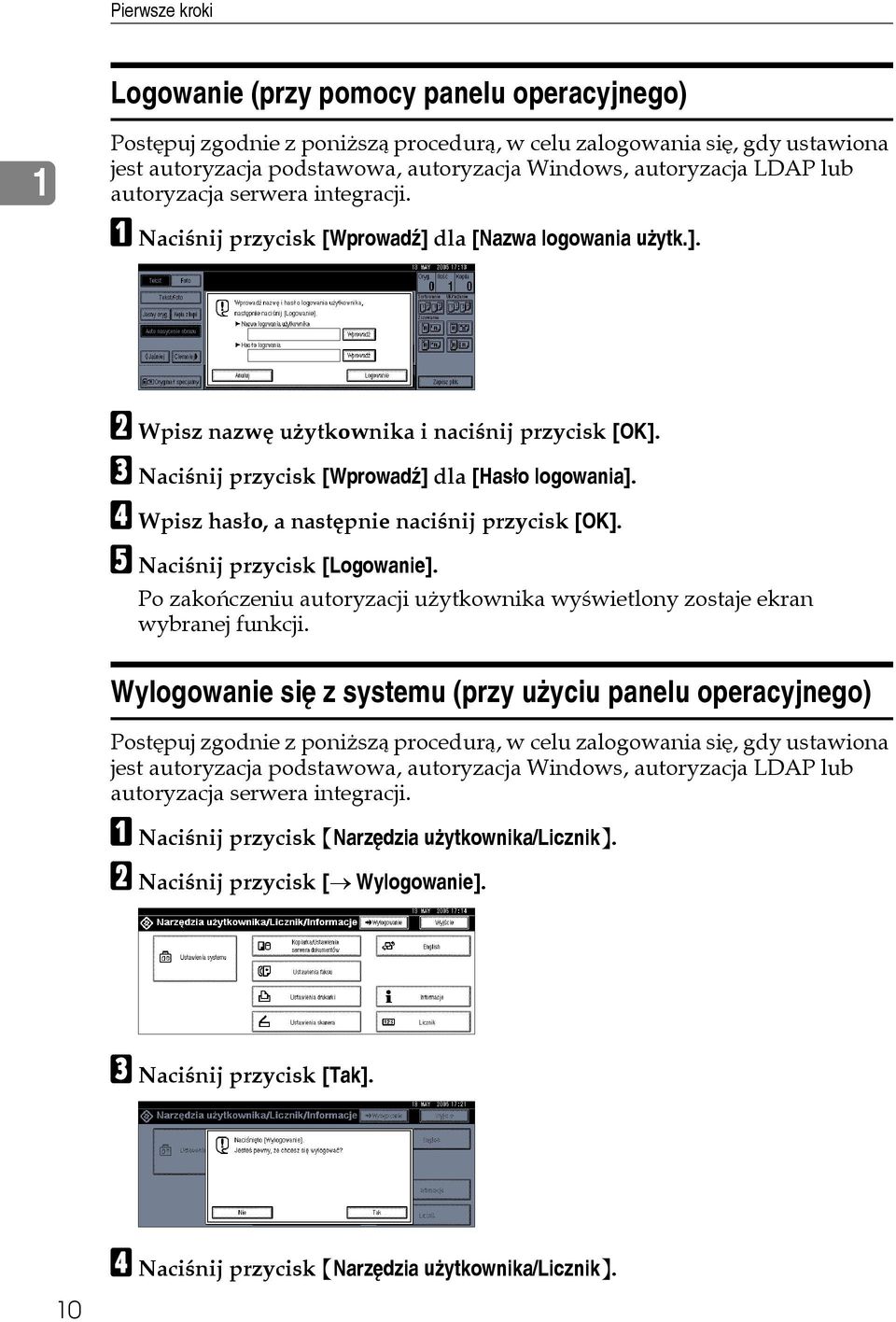

16 Pierwsze kroki Logowanie (przy pomocy panelu operacyjnego) 1 Postêpuj zgodnie z poniåszà procedurà, w celu zalogowania siê, gdy ustawiona jest autoryzacja podstawowa, autoryzacja Windows, autoryzacja LDAP lub autoryzacja serwera integracji. A Naciãnij przycisk [Wprowadä] dla [Nazwa logowania uåytk.]. B Wpisz nazwê uåytkownika i naciãnij przycisk [OK]. C Naciãnij przycisk [Wprowadä] dla [Hasâo logowania]. D Wpisz hasâo, a nastêpnie naciãnij przycisk [OK]. E Naciãnij przycisk [Logowanie]. Po zakoñczeniu autoryzacji uåytkownika wyãwietlony zostaje ekran wybranej funkcji. Wylogowanie siê z systemu (przy uåyciu panelu operacyjnego) Postêpuj zgodnie z poniåszà procedurà, w celu zalogowania siê, gdy ustawiona jest autoryzacja podstawowa, autoryzacja Windows, autoryzacja LDAP lub autoryzacja serwera integracji. A Naciãnij przycisk {Narzêdzia uåytkownika/licznik}. B Naciãnij przycisk [ Wylogowanie]. C Naciãnij przycisk [Tak]. 10 D Naciãnij przycisk {Narzêdzia uåytkownika/licznik}.

17 Autoryzacja uåytkownika Logowanie (przy uåyciu sterownika drukarki) Po ustawieniu autoryzacji podstawowej, autoryzacji Windows, autoryzacji LDAP lub autoryzacji serwera integracji, naleåy wybraæ ustawienia szyfrowania we wâaãciwoãciach drukarki w sterowniku drukarki, a nastêpnie okreãliæ nazwê logowania uåytkownika i hasâo. Szczegóâowe informacje zawiera Pomoc do sterownika drukarki. 1 Po zalogowaniu siê w systemie za poãrednictwem sterownika drukarki, rêczne wylogowanie siê z systemu nie jest wymagane. 11

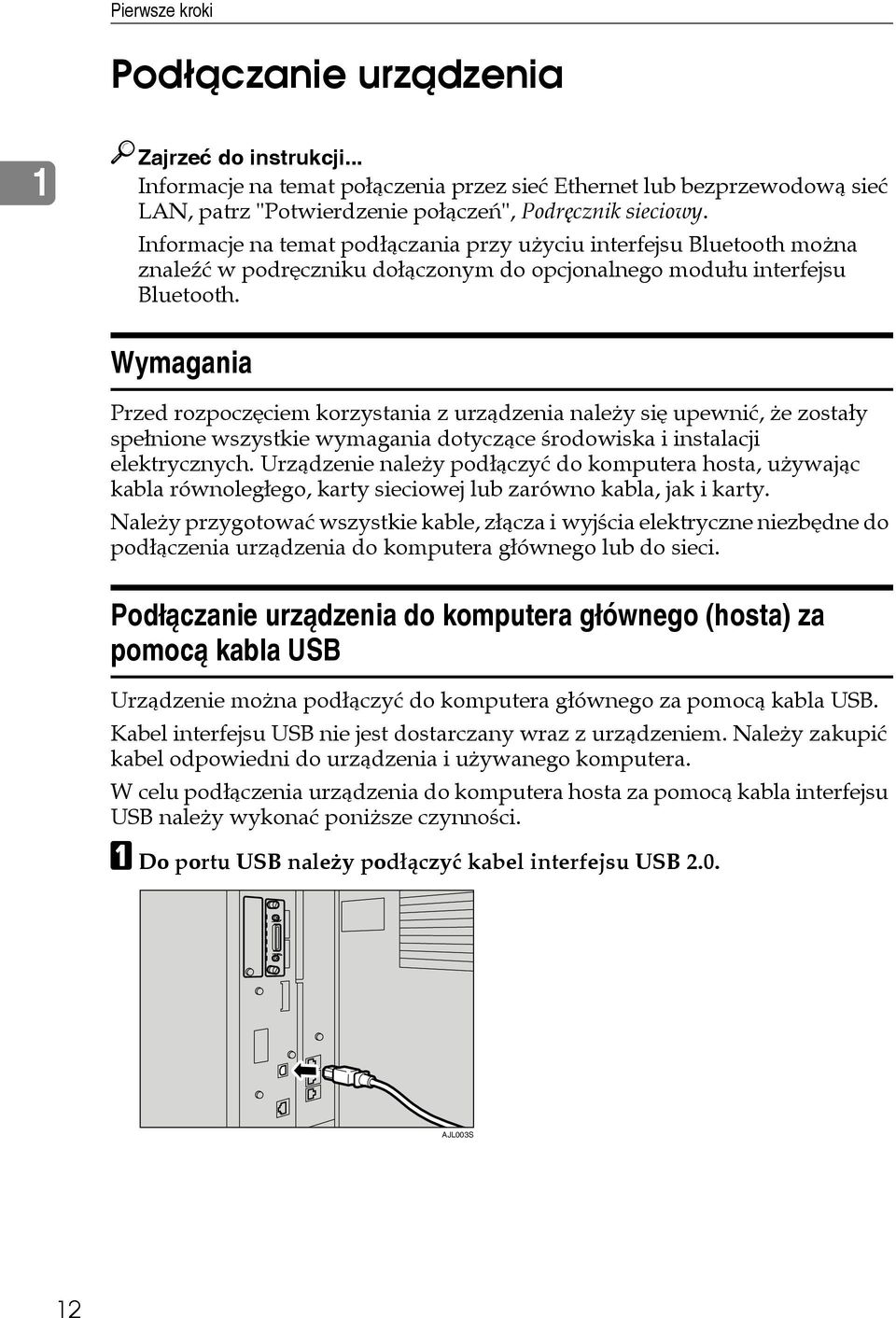

18 Pierwsze kroki Podâàczanie urzàdzenia 1 Zajrzeæ do instrukcji... Informacje na temat poâàczenia przez sieæ Ethernet lub bezprzewodowà sieæ LAN, patrz "Potwierdzenie poâàczeñ", Podrêcznik sieciowy. Informacje na temat podâàczania przy uåyciu interfejsu Bluetooth moåna znaleäæ w podrêczniku doâàczonym do opcjonalnego moduâu interfejsu Bluetooth. Wymagania Przed rozpoczêciem korzystania z urzàdzenia naleåy siê upewniæ, åe zostaây speânione wszystkie wymagania dotyczàce ãrodowiska i instalacji elektrycznych. Urzàdzenie naleåy podâàczyæ do komputera hosta, uåywajàc kabla równolegâego, karty sieciowej lub zarówno kabla, jak i karty. Naleåy przygotowaæ wszystkie kable, zâàcza i wyjãcia elektryczne niezbêdne do podâàczenia urzàdzenia do komputera gâównego lub do sieci. Podâàczanie urzàdzenia do komputera gâównego (hosta) za pomocà kabla USB Urzàdzenie moåna podâàczyæ do komputera gâównego za pomocà kabla USB. Kabel interfejsu USB nie jest dostarczany wraz z urzàdzeniem. Naleåy zakupiæ kabel odpowiedni do urzàdzenia i uåywanego komputera. W celu podâàczenia urzàdzenia do komputera hosta za pomocà kabla interfejsu USB naleåy wykonaæ poniåsze czynnoãci. A Do portu USB naleåy podâàczyæ kabel interfejsu USB 2.0. AJL003S 12

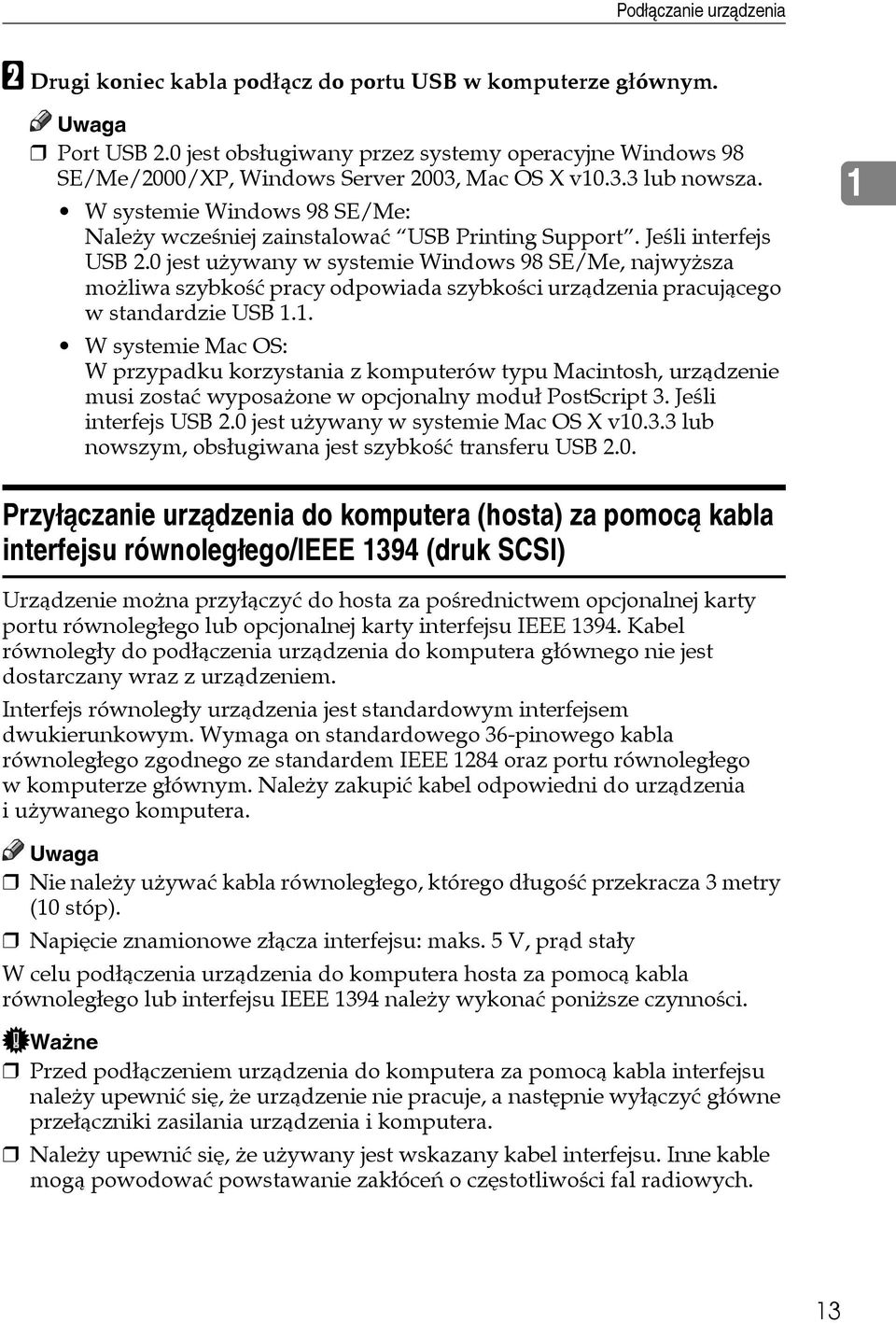

19 Podâàczanie urzàdzenia B Drugi koniec kabla podâàcz do portu USB w komputerze gâównym. Port USB 2.0 jest obsâugiwany przez systemy operacyjne Windows 98 SE/Me/2000/XP, Windows Server 2003, Mac OS X v lub nowsza. W systemie Windows 98 SE/Me: Naleåy wczeãniej zainstalowaæ USB Printing Support. Jeãli interfejs USB 2.0 jest uåywany w systemie Windows 98 SE/Me, najwyåsza moåliwa szybkoãæ pracy odpowiada szybkoãci urzàdzenia pracujàcego w standardzie USB 1.1. W systemie Mac OS: W przypadku korzystania z komputerów typu Macintosh, urzàdzenie musi zostaæ wyposaåone w opcjonalny moduâ PostScript 3. Jeãli interfejs USB 2.0 jest uåywany w systemie Mac OS X v lub nowszym, obsâugiwana jest szybkoãæ transferu USB Przyâàczanie urzàdzenia do komputera (hosta) za pomocà kabla interfejsu równolegâego/ieee 1394 (druk SCSI) Urzàdzenie moåna przyâàczyæ do hosta za poãrednictwem opcjonalnej karty portu równolegâego lub opcjonalnej karty interfejsu IEEE Kabel równolegây do podâàczenia urzàdzenia do komputera gâównego nie jest dostarczany wraz z urzàdzeniem. Interfejs równolegây urzàdzenia jest standardowym interfejsem dwukierunkowym. Wymaga on standardowego 36-pinowego kabla równolegâego zgodnego ze standardem IEEE 1284 oraz portu równolegâego w komputerze gâównym. Naleåy zakupiæ kabel odpowiedni do urzàdzenia i uåywanego komputera. Nie naleåy uåywaæ kabla równolegâego, którego dâugoãæ przekracza 3 metry (10 stóp). Napiêcie znamionowe zâàcza interfejsu: maks. 5 V, pràd staây W celu podâàczenia urzàdzenia do komputera hosta za pomocà kabla równolegâego lub interfejsu IEEE 1394 naleåy wykonaæ poniåsze czynnoãci. Waåne Przed podâàczeniem urzàdzenia do komputera za pomocà kabla interfejsu naleåy upewniæ siê, åe urzàdzenie nie pracuje, a nastêpnie wyâàczyæ gâówne przeâàczniki zasilania urzàdzenia i komputera. Naleåy upewniæ siê, åe uåywany jest wskazany kabel interfejsu. Inne kable mogà powodowaæ powstawanie zakâóceñ o czêstotliwoãci fal radiowych. 13

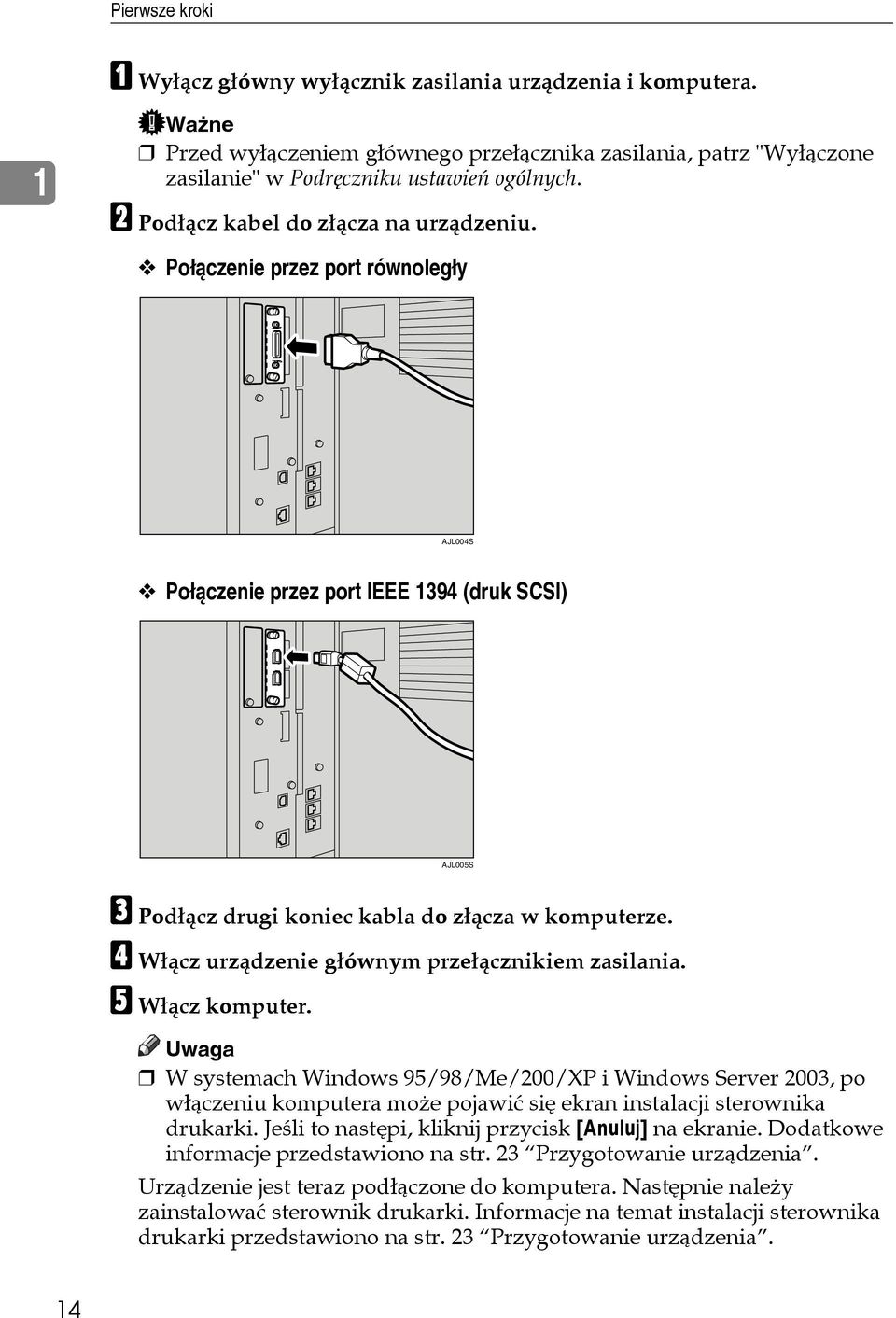

20 Pierwsze kroki A Wyâàcz gâówny wyâàcznik zasilania urzàdzenia i komputera. 1 Waåne Przed wyâàczeniem gâównego przeâàcznika zasilania, patrz "Wyâàczone zasilanie" w Podrêczniku ustawieñ ogólnych. B Podâàcz kabel do zâàcza na urzàdzeniu. Poâàczenie przez port równolegây AJL004S Poâàczenie przez port IEEE 1394 (druk SCSI) AJL005S C Podâàcz drugi koniec kabla do zâàcza w komputerze. D Wâàcz urzàdzenie gâównym przeâàcznikiem zasilania. E Wâàcz komputer. W systemach Windows 95/98/Me/200/XP i Windows Server 2003, po wâàczeniu komputera moåe pojawiæ siê ekran instalacji sterownika drukarki. Jeãli to nastêpi, kliknij przycisk [Anuluj] na ekranie. Dodatkowe informacje przedstawiono na str. 23 Przygotowanie urzàdzenia. Urzàdzenie jest teraz podâàczone do komputera. Nastêpnie naleåy zainstalowaæ sterownik drukarki. Informacje na temat instalacji sterownika drukarki przedstawiono na str. 23 Przygotowanie urzàdzenia. 14

21 Podâàczanie urzàdzenia Poâàczenie do interfejsu Ethernet Karta sieciowa obsâuguje poâàczenia 10BASE-T oraz 100BASE-TX. Waåne Przed wykonaniem poâàczenia naleåy dotknàæ metalowej czêãci, aby odprowadziæ âadunek elektrostatyczny. A Podâàcz dostarczony rdzeñ ferrytowy do koñca kabla Ethernet. 1 AJL014S B Wyâàcz gâówny przeâàcznik zasilania. Waåne Upewnij siê, åe gâówne zasilanie jest wyâàczone. Patrz: Podrêcznik ustawieñ ogólnych. C Podâàcz kabel Ethernet do portu 10BASE-T / 100BASE-TX. AJL019S 15

22 Pierwsze kroki D Wâàcz gâówny przeâàcznik zasilania. 1 AJM005S 1. Kontrolka (zielona) Ãwieci na zielono, jeãli urzàdzenie jest prawidâowo podâàczone do sieci. 2. Kontrolka (åóâta) Ãwieci na åóâto, gdy dziaâa tryb 100 BASE-TX. Nie ãwieci, gdy dziaâa tryb 10 BASE-T. 16

23 Umieszczanie papieru na tacy rêcznej Umieszczanie papieru na tacy rêcznej Sekcja ta zawiera instrukcje dotyczàce umieszczania papieru na tacy rêcznej. Taca rêczna umoåliwia drukowanie na foliach, etykietach, grubym papierze i na kopertach, których nie moåna umieãciæ w kasetach na papier. 1 Waåne Podczas drukowania z uåyciem tacy rêcznej wyâàczone sà nastêpujàce funkcje: Drukowanie dwustronne Automatyczny wybór kaset Automatyczne przeâàczanie kaset Sortowanie z obrotem Zszywanie (jeãli zainstalowany jest opcjonalny moduâ) Dziurkowanie (jeãli zainstalowany jest opcjonalny moduâ) Podczas drukowania przy uåyciu funkcji drukowania oryginaây zawsze obracane sà o 180 stopni (orientacja obrazów do wydruku jest przeciwna do orientacji wykorzystywanej przez funkcjê kopiowania). W przypadku drukowania na papierach o ãciãle okreãlonych wymaganiach dotyczàcych orientacji, takich jak koperty i papier z nagâówkami, papier umieszczany na tacy naleåy obróciæ o 180 stopni. Zajrzeæ do instrukcji... Szczegóâowe informacje na temat umieszczania papieru w standardowych kasetach zawiera Podrêcznik ustawieñ ogólnych. W przypadku âadowania papieru o niestandardowym rozmiarze, patrz str. 20 Okreãlanie ustawieñ dla papieru o rozmiarze niestandardowym. Podczas âadowania folii lub grubego papieru (ponad 127,9 g/m 2 ) naleåy ustawiæ rozmiar papieru i jego typ. Aby uzyskaæ wiêcej informacji, zobacz str. 21 Gruby papier lub folie. W przypadku âadowania papieru z nagâówkiem naleåy zwróciæ uwagê na orientacjê papieru. Patrz: Podrêcznik ustawieñ ogólnych. Na tacy rêcznej moåna umieãciæ papier o nastêpujàcych rozmiarach: Pionowo: mm (4,0 11,7 cala) Poziomo: mm (5,9 23,7 cala) Papier naleåy umieszczaæ na tacy rêcznej stronà do zadrukowania skierowanà w dóâ. Liczba kartek, które moåna umieãciæ na tacy rêcznej, zaleåy od typu papieru. W przypadku pobierania papieru z tacy rêcznej, wydruki sà ukâadane wydrukowanà stronà ku górze, a pierwszy arkusz papieru znajduje siê na dole. 17

24 Pierwsze kroki A Otwórz tacê rêcznà. 1 AJL006S B Dopasuj poâoåenie prowadnic papieru do rozmiaru papieru. Przedâuåenie tacy rêcznej naleåy stosowaæ dla papierów o rozmiarach wiêkszych niå A4 L, 8 1 / 2 " 11" L. Waåne Jeãli prowadnice bêdà rozstawione zbyt szeroko, wydruki mogà byæ skrzywione lub moåe dojãæ do zaciêcia papieru. AJL007S 1. Przedâuåenie tacy rêcznej 2. Prowadnice papieru C Ostroånie wsuñ arkusz papieru na tacê rêcznà, stronà do zadrukowania skierowanà w górê. Urzàdzenie powinno wyemitowaæ sygnaâ däwiêkowy. Brzêczyk nie wygeneruje sygnaâu, jeãli jest wyâàczony. Delikatnie wsuñ papier, aå do napotkania oporu. Papier nie moåe wystawaæ poza ogranicznik, poniewaå mogâoby to spowodowaæ skrzywienie wydruku lub zaciêcie papieru. Przed umieszczeniem papieru na tacy naleåy szybko przekartkowaæ stos, co pozwoli uniknàæ podawania kilku arkuszy jednoczeãnie. 18

25 Umieszczanie papieru na tacy rêcznej D Wybierz rozmiar papieru. Poniåsze procedury nie sà wymagane po wybraniu [Sterownik / Polecenie] z [Priorytet ustawieñ tacy rêcznej] w [System] z [Funkcje drukarki] (patrz sekcja str. 157 System ). W takim przypadku naleåy ustawiæ rozmiar papieru, uåywajàc sterownika drukarki. Jeãli wybrano [Ustawienia maszyny] z [Priorytet ustawieñ tacy rêcznej] w [System] z [Funkcje drukarki] (patrz str. 157 System ), ustawienia wybrane przy uåyciu panelu sterowania majà wyåszy priorytet nad ustawieniami zdefiniowanymi w sterowniku. Jeãli sterownik drukarki nie jest uåywany, wybierz [Ustawienia maszyny] z [Priorytet ustawieñ tacy rêcznej] z [System] z [Funkcje drukarki] (patrz str. 157 System ). Ustaw rozmiar papieru, uåywajàc panelu operacyjnego. 1 Zajrzeæ do instrukcji... Informacje na temat ustawieñ sterownika drukarki moåna znaleäæ w Pomocy sterownika drukarki. A Na panelu operacyjnym naciãnij przycisk {Narzêdzia uåytkownika/licznik}. AJM002S B Naciãnij przycisk [Ustawienia systemu]. C Kliknij kartê [Ustaw. kaset na papier]. D Naciãnij przycisk [TDalej], aby przewinàæ listê. E Naciãnij przycisk [Rozmiar papieru na tacy rêcznej drukarki]. F Wybierz rozmiar papieru. Naciãnij przycisk [UWstecz] lub [TDalej], aby przewinàæ listê. Przed rozpoczêciem zaâadowania grubego papieru lub folii naleåy wybraæ rozmiar papieru i jego typ. Aby uzyskaæ wiêcej informacji, zobacz str. 21 Gruby papier lub folie. G Naciãnij przycisk [OK]. H Naciãnij przycisk {Narzêdzia uåytkownika/licznik}. 19

26 Pierwsze kroki Okreãlanie ustawieñ dla papieru o rozmiarze niestandardowym 1 Poniåsze procedury nie sà wymagane po wybraniu [Sterownik / Polecenie] z [Priorytet ustawieñ tacy rêcznej] w [System] z [Funkcje drukarki] (patrz str. 157 System ). W takim przypadku naleåy ustawiæ rozmiar papieru, uåywajàc sterownika drukarki. Jeãli wybrano [Ustawienia maszyny] z [Priorytet ustawieñ tacy rêcznej] w [System] z [Funkcje drukarki] (patrz str. 157 System ), ustawienia wybrane przy uåyciu panelu sterowania majà wyåszy priorytet nad ustawieniami zdefiniowanymi w sterowniku. Jeãli sterownik drukarki nie jest uåywany, wybierz [Ustawienia maszyny] z [Priorytet ustawieñ tacy rêcznej] z [System] z [Funkcje drukarki] (patrz str. 157 System ). Ustaw rozmiar papieru, uåywajàc panelu operacyjnego. Zajrzeæ do instrukcji... Informacje na temat ustawieñ sterownika drukarki moåna znaleäæ w Pomocy sterownika drukarki. A Na panelu operacyjnym naciãnij przycisk {Narzêdzia uåytkownika/licznik}. B Naciãnij przycisk [Ustawienia systemu]. C Kliknij kartê [Ustaw. kaset na papier]. D Naciãnij przycisk [TDalej], aby przewinàæ listê. E Naciãnij przycisk [Rozmiar papieru na tacy rêcznej drukarki]. F Naciãnij przycisk [Rozmiar niestandardowy]. Jeãli skonfigurowany zostaâ rozmiar niestandardowy, naciãnij przycisk [Zmieñ rozmiar]. G Naciãnij przycisk [Pionowo]. H Za pomocà klawiatury numerycznej wprowadä pionowy wymiar papieru i naciãnij przycisk [#]. I Naciãnij przycisk [Poziomo]. J Za pomocà klawiatury numerycznej wprowadä poziomy rozmiar papieru i naciãnij przycisk [#]. 20

27 Umieszczanie papieru na tacy rêcznej K Naciãnij przycisk [OK]. Wyãwietlone zostanà wprowadzone rozmiary papieru. L Naciãnij przycisk [OK]. M Naciãnij przycisk {Narzêdzia uåytkownika/licznik}. 1 Gruby papier lub folie Poniåsze procedury nie sà wymagane po wybraniu [Sterownik / Polecenie] z [Priorytet ustawieñ tacy rêcznej] w [System] z [Funkcje drukarki] (patrz str. 157 System ). W takim przypadku naleåy ustawiæ rozmiar papieru, uåywajàc sterownika drukarki. Jeãli wybrano [Ustawienia maszyny] z [Priorytet ustawieñ tacy rêcznej] w [System] z [Funkcje drukarki] (patrz str. 157 System ), ustawienia wybrane przy uåyciu panelu sterowania majà wyåszy priorytet nad ustawieniami zdefiniowanymi w sterowniku. Jeãli sterownik drukarki nie jest uåywany, wybierz [Ustawienia maszyny] z [Priorytet ustawieñ tacy rêcznej] z [System] z [Funkcje drukarki] (patrz str. 157 System ). Ustaw rozmiar papieru, uåywajàc panelu operacyjnego. Gruby papier i folie sà wyprowadzane stronà zadrukowanà do góry na powierzchniê stron wydrukowanych wczeãniej. W zwiàzku z tym naleåy uâoåyæ strony w prawidâowej kolejnoãci. By tego uniknàæ, naleåy wybraæ ustawienie [Drukowanie w odwrotnej kolejnoãci] w ustawieniach sterownika drukarki RPCS w celu wyprowadzenia stron w prawidâowej kolejnoãci. Zajrzeæ do instrukcji... Informacje na temat ustawieñ sterownika drukarki moåna znaleäæ w Pomocy sterownika drukarki. A Na panelu operacyjnym naciãnij przycisk {Narzêdzia uåytkownika/licznik}. B Naciãnij przycisk [Ustawienia systemu]. C Kliknij kartê [Ustaw. kaset na papier]. D Naciãnij przycisk [TDalej], aby przewinàæ listê. E Naciãnij przycisk [Typ papieru: Taca rêczna]. 21

28 Pierwsze kroki 1 F Wybierz opcjê [Folia przezroczysta] lub [Papier gruby] G Naciãnij przycisk [OK]. Zostanie wyãwietlony wybrany typ papieru. H Naciãnij przycisk {Narzêdzia uåytkownika/licznik}. Wybrane ustawienia bêdà obowiàzywaây aå do kolejnej zmiany. Po zakoñczeniu drukowania na foliach lub grubym papierze naleåy przywróciæ poprzednie ustawienia, tak aby mogli z nich korzystaæ inni uåytkownicy. 22

29 2. Przygotowanie urzàdzenia Szybka instalacja Uåytkownicy systemów Windows 95/98/Me/2000/XP, Windows Server 2003 i Windows NT 4.0 mogà z âatwoãcià zainstalowaæ oprogramowanie zdoâàczonego dysku CD-ROM. W trybie Szybka instalacja, sterownik drukarki PCL i/lub sterownik drukarki RPCS oraz program SmartDeviceMonitor for Client zostanà zainstalowane w ãrodowisku sieciowym i skonfigurowany zostanie port TCP/IP. Waåne Zainstalowanie drukarki w systemie Windows 2000/XP Professional, Windows Server 2003 lub Windows NT 4.0 wymaga posiadania uprawnieñ do zarzàdzania drukarkami. Zaloguj siê w systemie jako Administrator. W przypadku podâàczania za pomocà interfejsu USB, patrz str. 45 Instalacja sterownika drukarki przez interfejs USB i instalacja sterownika drukarki. A Zamknij wszystkie uruchomione aplikacje. B Wâóå dysk CD-ROM do napêdu. Instalator zostanie uruchomiony. Program Auto Run moåe nie dziaâaæ przy pewnych ustawieniach systemu operacyjnego. W takim przypadku, naleåy uruchomiæ program Setup.exe znajdujàcy siê w katalogu gâównym dysku CD-ROM. C Wybierz jêzyk, a nastêpnie kliknij przycisk [OK]. Domyãlnym jêzykiem interfejsu jest angielski. D Kliknij przycisk [Szybka instalacja]. W oknie dialogowym [Umowa Licencyjna] zostanie wyãwietlony tekst umowy licencyjnej. E Po zapoznaniu siê z treãcià umowy licencyjnej, kliknij przycisk [Akceptujê warunki umowy.], a nastêpnie przycisk [Dalej >]. F Wybierz model urzàdzenia w oknie dialogowym [Wybierz drukarkê]. W przypadku poâàczenia sieciowego przy uåyciu protokoâu TCP/IP, naleåy wybraæ drukarkê, której adres IP wyãwietlany jest w polu [Podâàcz do]. W przypadku poâàczenia równolegâego, naleåy wybraæ drukarkê, której port wyãwietlany jest w polu [Podâàcz do]. G Kliknij przycisk [Instaluj]. Rozpocznie siê proces instalacji sterownika drukarki. 23

30 Przygotowanie urzàdzenia H Kliknij przycisk [Zakoñcz]. Moåe zostaæ wyãwietlone powiadomienie o koniecznoãci zrestartowania komputera. Zrestartuj komputer w celu dokoñczenia instalacji. I Kliknij przycisk [Zakoñcz] w pierwszym oknie dialogowym instalatora, a nastêpnie wyjmij dysk CD-ROM ze stacji. 2 By przerwaæ instalacjê wybranego programu, kliknij przycisk [Anuluj] przed zakoñczeniem instalacji. Program Auto Run moåe nie dziaâaæ przy pewnych ustawieniach systemu operacyjnego. W takim przypadku, naleåy uruchomiæ program Setup.exe znajdujàcy siê w katalogu gâównym dysku CD-ROM. W przypadku poâàczenia sieciowego przy uåyciu protokoâu TCP/IP, podczas instalacji programu SmartDeviceMonitor for Client naleåy wybraæ drukarkê, której adres IP wyãwietlany jest w polu [Podâàcz do]. Zajrzeæ do instrukcji... Szybka instalacja jest niedostêpna, jeãli poâàczenie równolegâe nie obsâuguje komunikacji dwukierunkowej pomiêdzy drukarkà i komputerem. Informacje szczegóâowe na temat dwukierunkowej komunikacji pomiêdzy drukarkà i komputerem przedstawiono na str. 65 Jeãli komunikacja dwukierunkowa jest wyâàczona. 24

31 Potwierdzanie metody poâàczenia Potwierdzanie metody poâàczenia Drukarkê moåna przyâàczyæ do komputera za poãrednictwem sieci lub lokalnie. Przed zainstalowaniem sterownika naleåy sprawdziæ sposób przyâàczenia drukarki. Przeprowadziæ instalacjê sterownika odpowiednio do sposobu przyâàczenia drukarki. Poâàczenie sieciowe 2 Drukarka moåe peâniæ funkcjê drukarki przyâàczonej do portu drukowania Windows lub drukarki sieciowej. Korzystanie z drukarki jako portu drukowania Windows Poâàczenie sieciowe moåna nawiàzaæ za poãrednictwem sieci Ethernet, IEEE802.11b lub IEEE 1394 (IP po 1394). Dostêpne porty zaleåà od wersji systemu operacyjnego Windows i zastosowanej metody poâàczenia. Windows 95/98 Metoda przyâàczenia drukarki Ethernet/ IEEE b IEEE 1394 (IP po 1394) Dostêpne porty Port SmartDeviceMonitor for Client Brak 25

32 Przygotowanie urzàdzenia Windows Me 2 Metoda przyâàczenia drukarki Ethernet/ IEEE b IEEE 1394 (IP po 1394) Windows 2000 Metoda przyâàczenia drukarki Ethernet/ IEEE b IEEE 1394 (IP po 1394) Windows XP Metoda przyâàczenia drukarki Ethernet/ IEEE b IEEE 1394 (IP po 1394) Windows Server 2003 Metoda przyâàczenia drukarki Ethernet/ IEEE b IEEE 1394 (IP po 1394) Windows NT 4.0 Metoda przyâàczenia drukarki Ethernet/ IEEE b IEEE 1394 (IP po 1394) Dostêpne porty Port SmartDeviceMonitor for Client Port SmartDeviceMonitor for Client Dostêpne porty Port SmartDeviceMonitor for Client Standardowy protokóâ TCP/IP Port LPR Brak Dostêpne porty Port SmartDeviceMonitor for Client Standardowy protokóâ TCP/IP Port LPR Port SmartDeviceMonitor for Client Standardowy protokóâ TCP/IP Dostêpne porty Port SmartDeviceMonitor for Client Standardowy protokóâ TCP/IP Port LPR Port SmartDeviceMonitor for Client Standardowy protokóâ TCP/IP Dostêpne porty Port SmartDeviceMonitor for Client Port LPR Brak 26

33 Potwierdzanie metody poâàczenia Zajrzeæ do instrukcji... Naleåy zapoznaæ siê z objaãnieniem sposobu instalacji sterownika drukarki dla kaådego typu portu. Instrukcje dotyczàce portu SmartDeviceMonitor for Client przedstawiono na str. 29 Korzystanie z portu SmartDeviceMonitor for Client. Instrukcje dotyczàce standardowego portu TCP/IP przedstawiono na str. 36 Korzystanie ze standardowego portu TCP/IP. Instrukcje dotyczàce portu LPR przedstawiono na str. 38 Korzystanie zportu LPR. 2 Korzystanie z urzàdzenia jako drukarki sieciowej Urzàdzenie moåe peâniæ funkcjê drukarki sieciowej Windows, serwera druku NetWare lub drukarki zdalnej NetWare. Zajrzeæ do instrukcji... Naleåy zapoznaæ siê z objaãnieniem sposobu instalacji sterownika drukarki dla kaådego typu drukarki sieciowej. Informacje dotyczàce drukarki sieciowej Windows przedstawiono na str. 40 Korzystanie z urzàdzenia jako drukarki sieciowej Windows. Informacje dotyczàce serwera druku NetWare i drukarki zdalnej przedstawiono na str. 42 Korzystanie z urzàdzenia jako serwera druku NetWare/drukarki zdalnej. 27

34 Przygotowanie urzàdzenia Poâàczenie lokalne 2 Poâàczenie lokalne moåna nawiàzaæ za poãrednictwem portu równolegâego, USB, IEEE 1394 (druk SCSI) lub Bluetooth. Dostêpne metody przyâàczenia drukarki zaleåà od wersji systemu operacyjnego Windows. Windows 95: Poâàczenia równolegâe Windows 98: Poâàczenia równolegâe Windows 98 SE/Me: Poâàczenia USB i równolegâe Windows 2000: Poâàczenia przez port USB, równolegây, IEEE 1394 (druk SCSI) lub Bluetooth Windows XP: Poâàczenia przez port USB, równolegây, IEEE 1394 (druk SCSI) lub Bluetooth Windows Server 2003: Poâàczenia przez port USB, równolegây, IEEE 1394 (druk SCSI) lub Bluetooth Windows NT 4.0: Poâàczenia równolegâe Zajrzeæ do instrukcji... Naleåy zapoznaæ siê z objaãnieniem sposobu instalacji sterownika drukarki dla kaådego typu poâàczenia. Instrukcje dotyczàce poâàczenia USB przedstawiono na str. 45 Instalacja sterownika drukarki przez interfejs USB. Instrukcje dotyczàce poâàczenia przez port równolegây przedstawiono na str. 51 Drukowanie przez port równolegây. Instrukcje dotyczàce poâàczenia przez port IEEE 1394 (druk SCSI) przedstawiono na str. 53 Instalowanie sterownika drukarki korzystajàcego z portu IEEE 1394 (druk SCSI). Instrukcje dotyczàce poâàczenia przez port Bluetooth przedstawiono na str. 58 Drukowanie przez interfejs Bluetooth. 28

35 Korzystanie z portu SmartDeviceMonitor for Client Korzystanie z portu SmartDeviceMonitor for Client Instalowanie programu SmartDeviceMonitor for Client Waåne Zainstalowanie programu SmartDeviceMonitor for Client w systemie Windows 2000/XP Professional, Windows Server 2003 lub Windows NT 4.0 wymaga posiadania uprawnieñ do zarzàdzania drukarkami. Zaloguj siê w systemie jako Administrator. Jeãli drukarka ma zostaæ przyâàczona do portu SmartDeviceMonitor for Client, zainstaluj program SmartDeviceMonitor for Client przed zainstalowaniem sterownika drukarki. A Zamknij wszystkie uruchomione aplikacje. B Wâóå dysk CD-ROM do napêdu. Instalator zostanie uruchomiony. Program Auto Run moåe nie dziaâaæ przy pewnych ustawieniach systemu operacyjnego. W takim przypadku, naleåy uruchomiæ program Setup.exe znajdujàcy siê w katalogu gâównym dysku CD-ROM. C Wybierz jêzyk, a nastêpnie kliknij przycisk [OK]. Domyãlnym jêzykiem interfejsu jest angielski. D Kliknij przycisk [SmartDeviceMonitor for Client/Admin]. E Instalator programu SmartDeviceMonitor for Client zostanie uruchomiony. F W oknie dialogowym [Umowa Licencyjna] zostanie wyãwietlony tekst umowy licencyjnej. Po zapoznaniu siê z treãcià umowy licencyjnej, kliknij przycisk [Akceptujê warunki umowy.], a nastêpnie przycisk [Dalej >]. G Kliknij przycisk [SmartDeviceMonitor for Client], a nastêpnie kliknij [Dalej >]. Instalator programu SmartDeviceMonitor for Client zostanie uruchomiony. H Postêpuj z instrukcjami wyãwietlanymi podczas instalacji programu SmartDeviceMonitor for Client. I Kliknij przycisk [Zakoñcz]. Zrestartuj komputer jeãli jest to wymagane po zainstalowaniu programu SmartDeviceMonitor for Client. 2 By przerwaæ instalacjê wybranego programu, kliknij przycisk [Anuluj] przed zakoñczeniem instalacji. 29

36 Przygotowanie urzàdzenia Instalacja sterownika drukarki PCL lub RPCS (TCP/IP) 2 Waåne Zainstalowanie drukarki w systemie Windows 2000/XP Professional, Windows Server 2003 lub Windows NT 4.0 wymaga posiadania uprawnieñ do zarzàdzania drukarkami. Musisz siê w tym celu zalogowaæ w systemie jako Administrator lub zaawansowany Uåytkownik. A Zamknij wszystkie uruchomione aplikacje. B Wâóå dysk CD-ROM do napêdu. Instalator zostanie uruchomiony. Program Auto Run moåe nie dziaâaæ przy pewnych ustawieniach systemu operacyjnego. W takim przypadku, naleåy uruchomiæ program Setup.exe znajdujàcy siê w katalogu gâównym dysku CD-ROM. C Wybierz jêzyk, a nastêpnie kliknij przycisk [OK]. Domyãlnym jêzykiem interfejsu jest angielski. D Kliknij przycisk [Sterowniki drukarek PCL/RPCS]. E W oknie dialogowym [Umowa Licencyjna] zostanie wyãwietlony tekst umowy licencyjnej. Po zapoznaniu siê z treãcià umowy licencyjnej, kliknij przycisk [Akceptujê warunki umowy.], a nastêpnie przycisk [Dalej >]. F Wybierz sterownik drukarki w oknie dialogowym [Wybierz program]. Moåna wybraæ kilka sterowników drukarki. G Kliknij przycisk [Dalej >]. H Wybierz wâaãciwy model urzàdzenia. Nazwê drukarki moåna zmieniæ w polu [Zmieñ ustawienia dla opcji Nazwa drukarki ]. I Dwukrotnie kliknij nazwê drukarki, aby wyãwietliæ ustawienia drukarki. Informacje widoczne w polach [Komentarz:], [Sterownik:] i [Port:] zaleåà od systemu operacyjnego, modelu drukarki i portu. J Kliknij opcjê [Port:], a nastêpnie przycisk [Dodaj]. K Kliknij przycisk [SmartDeviceMonitor], a nastêpnie kliknij [OK]. L Kliknij przycisk [TCP/IP], a nastêpnie kliknij [Szukaj]. Wyãwietlona zostanie lista drukarek korzystajàcych z protokoâu TCP/IP. 30

37 Korzystanie z portu SmartDeviceMonitor for Client M Wybierz poåàdanà drukarkê i kliknij przycisk [OK]. Wyãwietlone zostanà tylko te drukarki, które odpowiadajà na wywoâanie rozsyâane przez komputer. By uåyæ urzàdzenia nie wymienionego na liãcie, kliknij przycisk [Okreãl adres], a nastêpnie wpisz adres IP lub nazwê hosta tego urzàdzenia. W systemie Windows 95/98/Me nie moåna dodaæ adresu IP, którego czêãæ pokrywa siê z innym, juå zdefiniowanym adresem. Jeãli na przykâad wykorzystano juå adres , nie moåna uåyæ adresu xx. Podobnie, jeãli wykorzystano juå adres , nie moåna uåyæ adresu N Naleåy upewniæ siê, åe port wybranej drukarki wyãwietlany jest w polu [Port:]. O W przypadku potrzeby, naleåy zdefiniowaæ kod uåytkownika. Umoåliwia to programowi SmartDeviceMonitor for Admin prowadzenie statystyki liczby stron wydrukowanych przez kaådego uåytkownika. Szczegóâowe informacje zawiera plik Pomocy do programu SmartDeviceMonitor for Admin. Moåna wpisaæ maksymalnie 8 cyfr. Litery i symbole nie mogà byæ wprowadzone. P By ustawiæ drukarkê jako domyãlnà, zaznacz pole wyboru [Drukarka domyãlna]. Q Kliknij przycisk [Kontunuuj]. Instalacja zostaje uruchomiona. R Kliknij przycisk [Zakoñcz] w oknie dialogowym wyãwietlonym po zakoñczeniu instalacji. Moåe zostaæ wyãwietlone powiadomienie o koniecznoãci zrestartowania komputera. Zrestartuj komputer w celu dokoñczenia instalacji. 2 Zajrzeæ do instrukcji... Jeãli dostêpna jest nowsza wersja zainstalowanego wczeãniej sterownika drukarki, wyãwietlony zostaje odpowiedni komunikat. W takim przypadku nie moåna zainstalowaæ drukarki przy pomocy funkcji Auto Run. Jeãli mimo to chesz zainstalowaæ sterownik, zainstaluj go przy pomocy polecenia [Dodaj drukarkê]. Patrz str. 61 Jeãli podczas instalacji wyãwietlony zostanie komunikat. 31

38 Przygotowanie urzàdzenia Instalacja sterownika drukarki PCL lub RPCS (IPP) 2 Waåne Zainstalowanie drukarki w systemie Windows 2000/XP Professional, Windows Server 2003 lub Windows NT 4.0 wymaga posiadania uprawnieñ do zarzàdzania drukarkami. Musisz siê w tym celu zalogowaæ w systemie jako administrator lub zaawansowany uåytkownik. A Zamknij wszystkie uruchomione aplikacje. B Wâóå dysk CD-ROM do napêdu. Instalator zostanie uruchomiony. Program Auto Run moåe nie dziaâaæ przy pewnych ustawieniach systemu operacyjnego. W takim przypadku, naleåy uruchomiæ program Setup.exe znajdujàcy siê w katalogu gâównym dysku CD-ROM. C Wybierz jêzyk, a nastêpnie kliknij przycisk [OK]. Domyãlnym jêzykiem interfejsu jest angielski. D Kliknij przycisk [Sterowniki drukarek PCL/RPCS]. E W oknie dialogowym [Umowa Licencyjna] zostanie wyãwietlony tekst umowy licencyjnej. Po zapoznaniu siê z treãcià umowy licencyjnej, kliknij przycisk [Akceptujê warunki umowy.], a nastêpnie przycisk [Dalej >]. F Wybierz sterownik drukarki w oknie dialogowym [Wybierz program]. Moåna wybraæ kilka sterowników drukarki. G Wybierz wâaãciwy model urzàdzenia. Nazwê drukarki moåna zmieniæ w polu [Zmieñ ustawienia dla opcji Nazwa drukarki ]. H Dwukrotnie kliknij nazwê drukarki, aby wyãwietliæ ustawienia drukarki. Informacje widoczne w polach [Komentarz:], [Sterownik:] i [Port:] zaleåà od systemu operacyjnego, modelu drukarki i portu. I Kliknij opcjê [Port:], a nastêpnie przycisk [Dodaj]. J Kliknij przycisk [SmartDeviceMonitor], a nastêpnie kliknij [OK]. K Kliknij przycisk [IPP]. 32

39 Korzystanie z portu SmartDeviceMonitor for Client L Wpolu [URL drukarki], wpisz drukarki/printer jako adres drukarki. Jeãli jest ustawiony serwer autoryzacji, w celu wâàczenia protokoâu szyfrowanej komunikacji SSL naleåy wpisaæ nastêpujàcy adres: drukarki/printer (musi byæ zainstalowany program Internet Explorer, wersja 5.01 lub nowsza). (przykâadowy adres IP: ) Jako adres drukarki moåna wpisaæ: " drukarki/ipp". M Wpisz nazwê identyfikujàcà drukarkê w polu [&Nazwa portu IPP]. Nazwa ta musi róåniæ siê od nazw pozostaâych portów. Jeãli nazwa nie zostanie wpisana, nazwà portu IPP bêdzie adres wpisany do pola [URL drukarki]. N Kliknij przycisk [Ustawienia szczegóâowe], aby wprowadziæ niezbêdne ustawienia. Informacje na temat tych ustawieñ zawiera Pomoc do programu SmartDeviceMonitor for Client. O Kliknij przycisk [OK]. P Naleåy upewniæ siê, åe port wybranej drukarki wyãwietlany jest w polu [Port:]. Q W przypadku potrzeby, naleåy zdefiniowaæ kod uåytkownika. Umoåliwia to programowi SmartDeviceMonitor for Admin prowadzenie statystyki liczby stron wydrukowanych przez kaådego uåytkownika. Szczegóâowe informacje zawiera plik Pomocy do programu SmartDeviceMonitor for Admin. Moåna wpisaæ maksymalnie 8 cyfr. Litery i symbole sà niedostêpne. R By ustawiæ drukarkê jako domyãlnà, zaznacz pole wyboru [Drukarka domyãlna]. S Kliknij przycisk [Kontunuuj]. Instalacja zostaje uruchomiona. T Kliknij przycisk [Zakoñcz] w oknie dialogowym wyãwietlonym po zakoñczeniu instalacji. Moåe zostaæ wyãwietlone powiadomienie o koniecznoãci zrestartowania komputera. Zrestartuj komputer w celu dokoñczenia instalacji. 2 33
