INSTRUKCJA OBSŁUGI URZĄDZENIE DO KOAGULACJI ARGONOWEJ

Transkrypt

1 INSTRUKCJA OBSŁUGI URZĄDZENIE DO KOAGULACJI ARGONOWEJ

2

3 Spis treści Spis treści Spis treści... 3 Zakres dostawy Obchodzenie się z niniejszą instrukcją użytkowania Indeks aktualizacji Aktualność Dokumenty towarzyszące Symbole i oznaczenia Struktura instrukcji Stopnie zagrożenia w ostrzeżeniach Porady Pozostałe symbole i oznaczenia Bezpieczeństwo Użytkowanie zgodne z przeznaczeniem Ogólne instrukcje bezpieczeństwa Instrukcje bezpieczeństwa osób Warunek otoczenia Pacjenci z rozrusznikiem serca Przygotowanie pacjenta Instrukcje bezpieczeństwa wyrobu Prawidłowe podłączenie do urządzenia argonowego Prawidłowe stosowanie urządzenia argonowego Prawidłowe podłączenie i przepisowe stosowanie butli gazowej z argonem Bezpieczne obchodzenie się (ogólnie) Otoczenie operacji: Prosimy unikać wybuchu/zapłonu Zaaplikowanie elektrody neutralnej Opis Elementy sygnalizacji i obsługi Elementy obsługi po stronie przedniej Elementy obsługi po stronie tylnej Symbole na wyrobie Tabliczka znamionowa _IFU_V1.1_11317-S PL Instrukcja obsługi ARC PLUS 3

4 Spis treści 3.3. Komponenty niezbędne do pracy Warunki pracy Przygotowanie Postawienie urządzenia argonowego Włączenie urządzenia argonowego Podłączenie instrumentarium Praca z elastycznymi sondami argonowymi Praca ze sztywnymi sondami argonowymi Użytkowanie filtra sterylnego Kontrola działania Test samoczynny Test cykliczny podczas pracy Obsługa Sygnały aktywacji i alarmów Wyłączenie awaryjne Ustawienia i zalecania w kwestii parametrów Wybór i przełączanie butli z gazem Funkcja płukania Krótkie instrukcje operacyjne, lista błędów i wytyczne dotyczące okablowania Instrukcje po dokonaniu ingerencji Wyłączenie gazowego argonu Wymiana butli Wyłączenie generatorów elektrochirurgicznych Diagnoza i usuwanie usterek Rozwiązywanie problemów Przygotowanie Przygotowanie osprzętu Dezynfekcja i czyszczenie Serwisowanie/naprawa Serwisowanie Kontrola techniki bezpieczeństwa Naprawa Serwis techniczny Instrukcja obsługi ARC PLUS _IFU_V1.1_11317-S PL

5 Spis treści 9. Magazynowanie Dane techniczne Dane techniczne urządzenia ARC PLUS Osprzęt/części zamienne Kompatybilność elektromagnetyczna Wytyczne i oświadczenie producenta według IEC , rozdział Usuwanie i recycling _IFU_V1.1_11317-S PL Instrukcja obsługi ARC PLUS 5

6 Zakres dostawy Zakres dostawy ARC PLUS Przewód światłowodowy (2x 130 mm) Przedłużacz sieciowy Y Osłony przyłączeniowe Instrukcja użytkowania 6 Instrukcja obsługi ARC PLUS _IFU_V1.1_11317-S PL

7 1 Obchodzenie się z niniejszą instrukcją użytkowania 1. Obchodzenie się z niniejszą instrukcją użytkowania Niniejsza instrukcja użytkowania jest częścią składową wyrobu. Za szkody będące skutkiem błędnych działań jako następstw nieprzestrzegania niniejszej instrukcji obsługi, firma BOWA-electronic GmbH & Co. KG, dalej w skrócie zwana BOWA nie bierze na siebie odpowiedzialności i nie udziela rękojmi. Przed użytkowaniem prosimy o uważne przeczytanie instrukcji użytkowania. Prosimy przechowywać w bezpiecznym miejscu instrukcję użytkowania przez cały okres używalności wyrobu. Prosimy przechowywać instrukcję użytkowania w miejscu dostępnym dla personelu operacyjnego. W razie zbycia produktu prosimy przekazać instrukcję użytkowania nowemu właścicielowi lub użytkownikowi. Prosimy aktualizować instrukcję użytkowania za każdym razem, gdy otrzymają Państwo nowe informacje uzupełniające od producenta Indeks aktualizacji Wersja oprogramowania Stan zmiany Ważne od wersji / Aktualność Niniejsza instrukcja użytkowania aktualna jest wyłącznie tylko dla wyrobów wymienionych z nazwy na stronie tytułowej Dokumenty towarzyszące Dokumenty towarzyszące znajdują się w załączniku lub w dalszych dokumentach i należy je respektować _IFU_V1.1_11317-S PL Instrukcja obsługi ARC PLUS 7

8 1 Obchodzenie się z niniejszą instrukcją użytkowania 1.4. Symbole i oznaczenia Struktura instrukcji SŁOWO SYGNALIZACYJNE Rodzaj, źródło i następstwo niebezpieczeństwa (skaleczenia u ludzi)! Działanie w celu uniknięcia niebezpieczeństwa. INSTRUKCJA Rodzaj, źródło i następstwo niebezpieczeństwa (straty materialne)! Działanie Stopnie zagrożenia w ostrzeżeniach Symbol Stopień zagrożenia Prawdopodobieństw o wystąpienia Konsekwencje nieprzestrzegani a NIEBEZPIECZE ŃSTWO Niebezpieczeństwo zagrażające w bezpośredni sposób Śmierć, ciężkie uszkodzenie ciała OSTRZEŻENIE Możliwe zagrażające niebezpieczeństwo Śmierć, ciężkie uszkodzenie ciała OSTROŻNIE Możliwe zagrażające niebezpieczeństwo Lekkie uszkodzenie ciała INSTRUKCJA Możliwe zagrażające niebezpieczeństwo Straty materialne Porady Porady/informacje dodatkowe umożliwiające lżejszą pracę. 8 Instrukcja obsługi ARC PLUS _IFU_V1.1_11317-S PL

9 1 Obchodzenie się z niniejszą instrukcją użytkowania Pozostałe symbole i oznaczenia Symbol/oznaczenie Uwydatnienie..., patrz rozdział xxx strona xxx Znaczenie Założenie dla działania Działanie z jednym krokiem postępowania Działanie z kilkoma krokami postępowania w określonej kolejności Wynik przeprowadzonego działania Wyliczenie (pierwszego rzędu) Wyliczenie (drugiego rzędu) Uwydatnienie Odsyłacz... przycisk płukania 3 Cyfry tłustym drukiem (tutaj: 3) odnoszą się do fotografii urządzenia i do przynależnej legendy _IFU_V1.1_11317-S PL Instrukcja obsługi ARC PLUS 9

10 2 Bezpieczeństwo 2. Bezpieczeństwo 2.1. Użytkowanie zgodne z przeznaczeniem Technika koagulacji argonowo-plazmowej przystosowana jest w szczególności do koagulacji termicznej powierzchni tkanek, przykładowo do tamowania krwotoków powierzchniowych na organach parenchymatycznych oraz w celu dewitalizacji tkanki. Istotnymi zaletami tej techniki są: Stosowanie odbywa się w sposób bezdotykowy, przyklejenie elektrod z występującym pogorszeniem skuteczności oddziaływania w porównaniu z konwencjonalną elektrochirurgią nie występuje. Głębokość penetracji efektu koagulacji wynosi maksymalnie ok. 3 mm i efekt ten jest jednolicie rozłożony na koagulowanej powierzchni. Daje to więcej pewności uniknięcia perforacji cienkościennych struktur. Powstawanie dymu zostało znacząco zmniejszone, co w szczególności przy zastosowaniach endoskopowych prowadzi do polepszenia widoczności i do krótszych czasów operacji. Unika się zwęglenia tkanki, co umożliwia lepsze i szybsze gojenie się ran. Przy użyciu odpowiednich elektrod można również używać pomocniczo argonu przy cięciu. Zaleta tutaj polega tutaj w istocie na zmniejszeniu efektu tworzenia się dymu. Urządzenie argonowe ARC PLUS stosowane jest w połączeniu z generatorem wysokiej częstotliwości ARC 200 ( ), ARC 300e ( ), ARC 303 ( ), ARC 300 ( ) lub ARC 350 ( ) w celu cięcia i koagulacji w chirurgii otwartej lub endoskopowej. Odpowiednimi zakresami stosowania są: Chirurgia ogólna Ginekologia Chirurgia powypadkowa Chirurgia plastyczna i rekonstrukcyjna Gastroenterologia Laparoskopia Torakoskopia Bronchoskopia Argonowego aparatu koagulacyjnego nie wolno stosować wtedy, gdy zdaniem doświadczonego lekarza lub według aktualnej literatury fachowej takie zastosowanie mogłoby sprowadzić zagrożenie dla zdrowia pacjenta, na przykład ze względu na jego stan ogólny lub gdy występują inne przeciwwskazania. Przeciwwskazane jest oddzielanie stentów za pomocą koagulacji argonowej. Firma BOWA wychodzi z założenia, że urządzenie argonowe i urządzenie wysokiej częstotliwości użytkowane jest pod nadzorem wykwalifikowanego i upoważnionego do tego personelu. Chirurg i medyczny personel specjalistyczny muszą być przeszkoleni w zakresie zasad, reguł stosowania i zagrożeń występujących w chirurgii wysokiej częstotliwości, a także umieć w sposób bezpieczny i niezawodny unikać zagrożeń wobec pacjentów i samych siebie. W kwestii szkoleń i dokumentacji szkoleniowej prosimy skontaktować się ze swym sprzedawcą branżowym wyrobów BOWA. 10 Instrukcja obsługi ARC PLUS _IFU_V1.1_11317-S PL

11 2 Bezpieczeństwo Każde inne zastosowanie uważane jest za niezgodne z przeznaczeniem i jest niedozwolone 2.2. Ogólne instrukcje bezpieczeństwa Prosimy przestrzegać instrukcji w zakresie kompatybilności elektromagnetycznej (EMV), patrz rozdział na temat kompatybilności elektromagnetycznej, strona 42. Urządzenie wysokiej częstotliwości prosimy podłączać tylko do sieci zasilającej posiadającej przewód ochronny, co pozwoli uniknąć porażenia elektrycznego. INSTRUKCJA Urządzenie ARC PLUS wolno eksploatować wyłącznie z generatorami wysokiej częstotliwości ARC 200 ( ), ARC 300e ( ), ARC 303 ( ), ARC 300 ( ) lub ARC 350 ( ). Urządzenia dodatkowe podłączone do elektrycznych urządzeń medycznych muszą w sposób udokumentowany spełniać wymagania przynależnych im norm IEC lub ISO (np. IEC dla urządzeń do obróbki danych). Oprócz tego wszystkie konfiguracje muszą odpowiadać wymaganiom normatywnych dla systemów medycznych (patrz IEC lub rozdział 16, 3-ciego wydania IEC ). Każdy, kto do elektrycznych urządzeń medycznych podłącza inne urządzenia staje się konfiguratorem systemu i z tego powodu jest odpowiedzialny za to, że system ten jest zgodny z wymogami normatywnymi dla tych systemów. Informuje się jeszcze dodatkowo o tym, że prawo krajowe i lokalne mają pierwszeństwo nad wyżej wymienionymi wymaganiami. W przypadku niejasności prosimy skontaktować się ze swym sprzedawcą lub z Serwisem Technicznym, patrz rozdział na temat Serwisu Technicznego, strona 37. INSTRUKCJA Ujemny wpływ na działanie innych urządzeń. Podczas użytkowania zgodnego z przeznaczeniem urządzenia argonowego występują zakłóceniowe pola elektromagnetyczne. Prosimy dopilnować, aby w pobliżu urządzenia argonowego i urządzenia wysokiej częstotliwości nie znajdowały się aparaty elektroniczne, których działanie może zostać zakłócone przez pola elektromagnetyczne. Zaleca się następujące działania: Czułą aparaturę należy lokalizować oddzielnie Zapewnić osobne zasilanie elektryczne Nie stosować zbyt długich przewodów wysokiej częstotliwości Przewodu wysokiej częstotliwości i kabla kamery nie należy prowadzić równolegle do siebie _IFU_V1.1_11317-S PL Instrukcja obsługi ARC PLUS 11

12 2 Bezpieczeństwo Argon jako gaz Należy zapewnić, aby argon jako gaz stosowano w stopniu czystości 4.8 lub wyższym. Wszystkie podłączone instrumenty przed zastosowaniem należy przepłukać gazowym argonem. Po każdym użyciu należy zamknąć butlę(e). Butle gazowe należy napełniać zgodnie z przepisami obowiązującym w kraju użytkownika Instrukcje bezpieczeństwa osób Warunek otoczenia Urządzenia wysokiej częstotliwości prosimy nie użytkować w bezpośrednim otoczeniu pacjenta. Prosimy przestrzegać zalecanych przez firmę BOWA odstępów minimalnych według poniższego rysunku. Illustracja 2-1: Otoczenie pacjenta 12 Instrukcja obsługi ARC PLUS _IFU_V1.1_11317-S PL

13 2 Bezpieczeństwo Pacjenci z rozrusznikiem serca Błędne działanie lub zakłócenie rozrusznika serca mogą sprowadzić na pacjenta zagrożenie dla zdrowia lub nieodwracalne uszkodzenia organizmu. W przypadku pacjenta z rozrusznikiem serca, prosimy przed zabiegiem chirurgią wysokiej częstotliwości skonsultować dany przypadek z kardiologiem. Dotyczy to w szczególności ingerencji w strefie klatki piersiowej. Prosimy przestrzegać odpowiednich wskazówek zawartych w instrukcji użytkowania urządzenia wysokiej częstotliwości. Elektrodę neutralną wysokiej częstotliwości prosimy założyć w pobliżu pola operacji. Prosimy ustawić wynikający z potrzeby (demand) rozrusznik serca na stałą częstotliwość. Prosimy dopilnować, aby rozrusznik serca nie miał kontaktu z elektrodą wysokiej częstotliwości. Prosimy mieć w pogotowiu gotowy do działania defibrylator. Prosimy przeprowadzić pooperacyjną kontrolę rozrusznika serca Przygotowanie pacjenta W celu uniknięcia rozedmy nie należy wtykać lub umieszczać elektrody argonowej w biotkankę lub do otwartych naczyń. Podczas operacji zapewnić stały kontakt wzrokowy z dystalnym końcem elektrody. Ze względu zastosowanie monopolarne prąd wysokiej częstotliwości płynie przez ciało pacjenta do elektrody neutralnej. Z tego powodu należy zawsze mieć na względzie to, że w przypadku sąsiadujących struktur tkanek z tendencją do podwyższania lokalnej gęstości prądu żadne uszkodzenie natury termicznej nie występuje. W przypadku chirurgii układu pokarmowego wszelkie gazy endogeniczne należy skutecznie usunąć poprzez płukanie przed operacją i podczas niej. Prosimy ułożyć pacjenta tak, aby nie dotykał żadnych uziemionych elementów metalowych lub mających znaczną pojemność względem ziemi (np. uchwyty stołu operacyjnego). Prosimy w razie potrzeby położyć ręczniki antystatyczne między pacjentem i podłożem. Prosimy dopilnować, aby pacjent nie dotykał mokrych ręczników lub podłoża. Należy zapobiegać dotykowi skóra do skóry. Prosimy położyć ręczniki antystatyczne między strefy o silnym wydzielaniu potu oraz w miejscach dotyku skóra do skóry przy tułowiu. Prosimy zapewnić odpowiednią powierzchnię położenia, aby uniknąć odleżyn. Prosimy odprowadzać mocz poprzez cewnik _IFU_V1.1_11317-S PL Instrukcja obsługi ARC PLUS 13

14 2 Bezpieczeństwo 2.4. Instrukcje bezpieczeństwa wyrobu Wyroby firmy BOWA zostały zaprojektowane i wyprodukowane według aktualnego stanu wiedzy technicznej oraz uznanych zasad techniki bezpieczeństwa. Jednak podczas ich użytkowania mogą wystąpić zagrożenia dla zdrowia użytkownika lub osób trzecich, względnie dla samego wyrobu i innych składników majątkowych. Dla wyrobów firmy BOWA prosimy używać wyłącznie dopuszczonych przez nas elementów osprzętu oraz części zamiennych, patrz strona 41. Prosimy używać wyrób wyłącznie w nienagannym stanie technicznym, zgodnie z przeznaczeniem, ze świadomością występujących zagrożeń i ze świadomością konieczności przestrzegania zasad bezpieczeństwa, przy uwzględnianiu zasad podanych w niniejszej instrukcji użytkowania. Wszelkie zakłócenia mogące pogorszyć standardy bezpieczeństwa (np. odstępstwa od dopuszczalnych warunków eksploatacji) prosimy niezwłocznie usuwać lub zlecać ich usunięcie. Urządzenie prosimy czyścić wyłącznie środami czyszcząco-dezynfekcyjnymi, które mają krajowe dopuszczenie do czyszczenia takich powierzchni. Patrz rozdział na temat dezynfekcji i czyszczenia, strona 34. Prosimy nigdy nie umieszczać urządzenia w wodzie lub w środku czyszczącym. Prosimy nigdy nie dezynfekować urządzenia w sposób maszynowy. Ciecz, która ewentualnie wniknęła do urządzenia należy natychmiast usunąć. Jeżeli urządzenie argonowe było przechowywane i transportowane uprzednio w temperaturze poniżej +10 C, wtedy wymagane są ok. 3 godziny w celu zaaklimatyzowania go do temperatury pokojowej Prawidłowe podłączenie do urządzenia argonowego Występujące przy elektrochirurgii napięcia wysokiej częstotliwości mogą spowodować zakłócenia obrazu, które można znacząco wyeliminować poprzez odpowiednie uziemienie oraz ekranowanie. Urządzenie argonowe i urządzenie wysokiej częstotliwości prosimy uziemiać poprzez system wyrównania potencjału (np. wyrównanie potencjału wózka do urządzeń. Wyrównanie potencjału wózka do urządzeń należy podłączyć do systemu wyrównania potencjału sali operacyjnej). W ten sposób zminimalizowane zostaną interferencje urządzenia argonowego i urządzenia wysokiej częstotliwości z inną aparaturę elektroniczną. Generator wysokiej częstotliwości ARC 200 ( ), ARC 300e ( ), ARC 303 ( ), ARC 300 ( ) lub ARC 350 ( ) prosimy umieszczać wyłącznie na urządzeniu argonowym. W przypadku elektrochirurgii wspomaganej przez argon występują wysokie napięcia wysokiej częstotliwości. Prawidłowa izolacja wszystkich sond, elektrod i przewodów powinna z tego powodu zostać sprawdzona przed każdym zastosowaniem w odniesieniu do używanego generatora wysokiej częstotliwości. 14 Instrukcja obsługi ARC PLUS _IFU_V1.1_11317-S PL

15 2 Bezpieczeństwo Podłączenie do zasilania elektrycznego Prosimy podłączyć urządzenia bezpośrednio do zasilania elektrycznego. Uwaga: W celu uniknięcia niebezpieczeństwa porażenia elektrycznego, urządzenie wolno jest podłączać tylko do sieci zasilającej posiadającej przewód ochronny. Jeżeli wraz z urządzeniem ARC PLUS utworzony zostanie medyczny system elektryczny, wtedy należy uwzględnić wymagania zawarte w rozdziale 16 normatywu IEC :2005. Przy tworzeniu medycznego systemu elektrycznego z urządzeniem ARC PLUS przy zastosowaniu wielokrotnego gniazda wtykowego jako osobnej jednostki należy umieścić ostrzeżenie o tym, że gniazda tego nie wolno kłaść na podłodze. Prosimy unikać stosowania wielokrotnych gniazd wtykowych. Nie wolno stosować dodatkowych wielokrotnych gniazd wtykowych lub przedłużaczy. Przy instalowaniu należy zawsze uważać, aby dotrzymane zostały dopuszczalne wartości graniczne prądu upływowego oraz impedancja przewodu ochronnego. Poprzez podłączenie różnych urządzeń (medycznych i niemedycznych) do wielokrotnego gniazda wtykowego może dojść do przekroczeń wyżej wymienionych wartości granicznych. Wszystkie urządzenia podłączone do wielokrotnego gniazda wtykowego tworzą system i należy je traktować jako jedność. Jeżeli wielokrotne gniazdo wtykowe zasilane jest przez transformator separujący, wtedy należy uważać na to, aby żadne części systemu nie były eksploatowane jednocześnie poprzez normalną sieć zasilającą, gdyż separacja galwaniczna staje się nieskuteczna. Jeżeli wielokrotne gniazdo wtykowe nie jest zasilane przez transformator separujący, wtedy połączenie z urządzeniami zastosowania medycznego może się odbywać tylko przy pomocy narzędzia Prawidłowe stosowanie urządzenia argonowego Zastosowanie endoskopowe: W przypadku operacji laparoskopowych wnikający argon do wnętrza ciała podwyższa brzuszne ciśnienie insuflacyjne (CO 2 ), o ile nie przewidziano odpowiedniego urządzenia do skompensowania wzrostu ciśnienia. Zalecamy stosowanie insuflatora monitorującego ciśnienie. W celu uniknięcia ewentualnego uszkodzenia optyki kamery, promień plazmy argonowej nie powinien być skierowany na chip kamery _IFU_V1.1_11317-S PL Instrukcja obsługi ARC PLUS 15

16 2 Bezpieczeństwo Prawidłowe podłączenie i przepisowe stosowanie butli gazowej z argonem Prosimy przestrzegać instrukcji bezpieczeństwa od dostawcy gazu. Do obchodzenia się z naczyniami ciśnieniowymi upoważniony jest wyłącznie wyszkolony personel. Butle gazowe prosimy transportować wyłącznie z ochraniaczem zaworu i nie wywierać nadmiernej siły na butlę i reduktor ciśnienia. Prosimy przestrzegać instrukcji eksploatacji stosowanego reduktora ciśnienia gazu. Ciśnienie wejściowe do urządzenia powinno wynosić maksymalnie 4,5 bar. Ciśnienie wejściowe do urządzenia przy centralnym zasilaniu w gaz powinno wynosić maksymalnie 6,0 bar. W tym celu na urządzeniu argonowym należy wybrać odpowiednią opcję. Należy zapewnić, aby argon stosowano w stopniu czystości 4.8 lub wyższym. Prosimy chronić butlę przed nagrzewaniem spowodowanym czynnikami zewnętrznymi, jak otwarty płomień lub grzejniki. Prosimy stosować wyłącznie reduktory ciśnienia przewidziane przez firmę BOWA: KOD Oznaczenie Reduktor ciśnienia, dla ARC PLUS, DIN 477 nr Reduktor ciśnienia, dla ARC PLUS, DIN 477 nr Reduktor ciśnienia, dla ARC PLUS, CGA Reduktor ciśnienia, dla ARC PLUS, BS 341 nr 3 Uszkodzonych butli stosować nie wolno Niekontrolowany wypływ gazowego argonu może w pewnych stężeniach spowodować we wdychanym powietrzu deficyt tlenu i związane z tym konsekwencje dla organizmu. Należy więc stale zwracać uwagę na słyszalne i syczące odgłosy nieszczelności występujące na przyłączu. Nie wolno stosować nieszczelnych butli, reduktorów ciśnienia i przewodów ciśnieniowych. Przy reduktorze ciśnienia prosimy nie stosować żadnych środków smarujących i przy montażu nie używać jakiegokolwiek narzędzia. Można podłączać maksymalnie dwie butle z gazem za pośrednictwem reduktora ciśnienia. 16 Instrukcja obsługi ARC PLUS _IFU_V1.1_11317-S PL

17 2 Bezpieczeństwo Przyłącze do butli Szybkozłącze na końcu węża Manometr Illustracja 2-2: Reduktor ciśnienia 2.5. Bezpieczne obchodzenie się (ogólnie) Przed każdorazowym użyciem wyrobu prosimy sprawdzić prawidłowość jego działania oraz ogólny stan. Prosimy przestrzegać instrukcji stosowania według norm, patrz rozdział na temat stopni zagrożenia w ostrzeżeniach, strona 8. Prosimy podczas użytkowania wyrobu postępować zgodnie z sygnałami dźwiękowymi oraz ewentualnymi sygnalizacjami zakłóceń ze strony urządzenia wysokiej częstotliwości, patrz rozdział na temat listy usterek, strona 32. Pracę przy użyciu wyrobu i osprzętu prosimy zlecać tylko tym osobom, które posiadają niezbędne wyszkolenie, wiedzę lub doświadczenie. Prosimy regularnie sprawdzać osprzęt, a w szczególności kable elektrod i osprzęt endoskopowy pod względem uszkodzeń izolacji. Prosimy nie odkładać instrumentów na/obok pacjenta lub na urządzeniach. Prosimy unikać niezamierzonego i przypadkowego aktywowania. Prosimy unikać bezpośredniego kontaktu sprzętu z pacjentem. Prosimy unikać pośredniego kontaktu przez przedmioty przewodzące elektryczność oraz przez mokre ręczniki. Nieużywane w daje chwili instrumenty wysokiej częstotliwości należy włożyć do futerału lub odłożyć w suche miejsce na stole narzędzi gotowych do użytku. Głośność sygnałów aktywujących prosimy zawsze ustawiać na dobrą słyszalność. Prosimy dopilnować, aby przy zaktywowanym AUTOSTARCIE nie były czyszczone żadne instrumenty. Elektrod igłowych nie wolno stosować jako elektrod EKG. Podczas operacji prosimy mieć na dłoniach odpowiednie rękawiczki. Moc wyjściową urządzenia wysokiej częstotliwości należy zawsze ustawiać na możliwie jak najniższym poziomie _IFU_V1.1_11317-S PL Instrukcja obsługi ARC PLUS 17

18 2 Bezpieczeństwo Otoczenie operacji: Prosimy unikać wybuchu/zapłonu Sam argon jest niepalny, jednak plazma ze względu na swą wysoką temperaturę może zapalić inne materiały palne lub gazy. Z tego powodu zagrożone fragmenty jelit przed aktywacją prądu wysokiej częstotliwości należy przepłukać uprzednio gazowym argonem lub CO 2. Prosimy stosować urządzenie argonowe w strefie wolnej od zagrożenia wybuchem. Prosimy nie stosować żadnych cieczy palnych lub wybuchowych. Prosimy nie stosować urządzenia argonowego w przypadku zaniku działania elementów sygnalizacyjnych i komunikujących! Prosimy podczas operacji (np. w strefie głowy i klatki piersiowej) unikać stosowania zapalnych środków anestezjologicznych oraz gazów podtrzymujących palenie (np. gaz rozweselający, tlen) lub je odsysać. Prosimy stosować wyłącznie niepalne środki do czyszczenia, dezynfekcji i rozpuszczania (dla kleju). Jeżeli stosują Państwo palne środki do czyszczenia, dezynfekcji i rozpuszczania: Prosimy dopilnować, aby te materiały przed zastosowaniem chirurgii wysokiej częstotliwości zostały odparowane. Prosimy dopilnować, aby żadne ciecze palne nie gromadziły się pod pacjentem lub w zagłębieniach jego ciała (np. w pochwie). Prosimy przepłukać i odessać otwory w ciele pacjenta przed aktywacją urządzenia. Prosimy wytrzeć wszelkie płyny zanim zastosują Państwo urządzenia wysokiej częstotliwości. Prosimy się upewnić, że brak jest gazów endogennych, które mogą ulec zapłonowi. Prosimy dopilnować, aby materiały nasycone tlenem (np. wata, odpadki) były na tyle oddalone od strefy działania urządzenia wysokiej częstotliwości, że wykluczony jest ich zapłon. Przewody tlenowe należy ciągle sprawdzać pod kątem nieszczelności. W przypadku niedostatecznej mocy przy zazwyczaj stosowanych ustawieniach należy najpierw zapewnić, aby: elektroda neutralna dolegała prawidłowo elektrody robocze były czyste połączenia wtykowe zostały wykonane prawidłowo zanim jeszcze wybrana zostanie wyższa moc wyjściowa. Nawet przy najmniejszych nieregularnościach działania, urządzenia używać nie wolno Zaaplikowanie elektrody neutralnej Prosimy przestrzegać wytycznych stosowania elektrony neutralnej w instrukcji użytkowania generatora wysokiej częstotliwości oraz wskazówek na opakowaniu elektrody neutralnej. 18 Instrukcja obsługi ARC PLUS _IFU_V1.1_11317-S PL

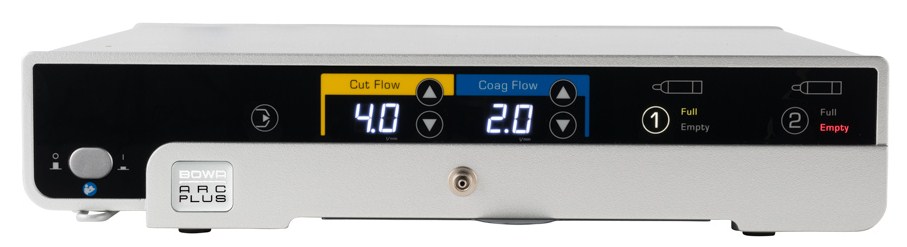

19 3 Opis 3. Opis 3.1. Elementy sygnalizacji i obsługi Elementy obsługi po stronie przedniej Włącznik oraz Przyciski regulujące przepływ gazu przy cięciu Wskaźnik przepływu gazu przy cięciu, wskazanie w l/min oraz Przyciski regulujące przepływ gazu przy koagulacji Wskaźnik przepływu gazu przy koagulacji, wskazanie w l/min Przełącznik wyboru dla zbiornika 1 Wskaźnik poziomu zbiornika 1 Przełącznik wyboru dla zbiornika 2 Wskaźnik poziomu zbiornika 2 Symbol zbiornika 1 Symbol zbiornika 2 Wskaźnik błędu wyjściowego Przycisk oczyszczania Złączka gazowa typu Luer Lock, wyłącznie dla instrumentów argonowych _IFU_V1.1_11317-S PL Instrukcja obsługi ARC PLUS 19

20 3 Opis Elementy obsługi po stronie tylnej Gniazdo wyjściowe dla przewodu światłowodowego Gniazdo wejściowe dla przewodu światłowodowego Zawór spustowy gwintowany Złączka wejściowa zbiornika 1 Złączka wejściowa zbiornika 2 Gniazdo wyrównania potencjału Gniazdo zasilania 20 Instrukcja obsługi ARC PLUS _IFU_V1.1_11317-S PL

21 3 Opis 3.2. Symbole na wyrobie Symbol Oznaczenie Przycisk płukania Wskaźnik błędów Przyłącze dla butli gazowej 1 Przyłącze dla butli gazowej 2 Trzpień odpowietrzający dla reduktora ciśnienia Wyjście sygnalizacyjne przyłącza kabla światłowodowego Wejście sygnalizacyjne przyłącza kabla światłowodowego Wyrównanie potencjału Bezpiecznik Prąd przemienny Podczas aktywowania (urządzenia wysokiej częstotliwości) stosowana jest energia wysokiej częstotliwości w zakresie 9 khz do 400 GHz, która generuje promieniowanie elektromagnetyczne. Oznakowanie urządzeń elektrycznych i elektronicznych odpowiednio do dyrektywy 2002/96/EG (WEEE), patrz usuwanie i recycling. Producent Data produkcji Przestrzegać instrukcji użytkowania Włącznik _IFU_V1.1_11317-S PL Instrukcja obsługi ARC PLUS 21

22 3 Opis Tabliczka znamionowa Illustracja 3-1: Tabliczka znamionowa ARC PLUS 3.3. Komponenty niezbędne do pracy Kabel sieciowy Napełniona butla z argonem wyposażona w reduktor ciśnienia Argonowy kabel główny dla sztywnych lub giętkich elektrod argonowych Sztywne lub giętkie elektrody argonowe 2 przewody światłowodowe Generator wysokiej częstotliwości z opcją argonu Elektroda neutralna (podłączona do urządzenia wysokiej częstotliwości) Warunki pracy Temperatura 10 do +40 C Wilgotność względna 30 do 75% bez kondensacji Ciśnienie powietrza 700 do 1600 hpa Maks. wysokość nad poziomem morza 4000m 22 Instrukcja obsługi ARC PLUS _IFU_V1.1_11317-S PL

23 4 Przygotowanie 4. Przygotowanie 4.1. Postawienie urządzenia argonowego INSTRUKCJA Podczas użytkowania zgodnego z przeznaczeniem urządzenia argonowego i urządzenia wysokiej częstotliwości występują pola elektromagnetyczne! Mogą one ujemnie wpłynąć na działanie innych urządzeń. Prosimy dopilnować, aby w pobliżu urządzenia argonowego i urządzenia wysokiej częstotliwości nie znajdowały się żądne aparaty elektroniczne. Urządzenia argonowe i wysokiej częstotliwości wolno jest eksploatować wyłącznie w pomieszczeniach medycznych, które spełniają wymagania DIN VDE Jeżeli urządzenie argonowe było przechowywane i transportowane uprzednio w temperaturze poniżej +10 C, wtedy wymagane są ok. 3 godziny w celu zaaklimatyzowania go do temperatury pokojowej. Przy pierwszym rozruchu należy dopilnować, aby urządzenie argonowe w kombinacji z urządzeniem elektrochirurgicznym zostało uprzednio sprawdzone pod względem sprawności działania i odpowiedzialny za eksploatację przedstawiciel producenta lub dostawcy został o tym poinformowany. Urządzenie wysokiej częstotliwości ARC PLUS i butla argonowa są zazwyczaj instalowane na wózku do urządzeń ARC CART posiadającym uchwyt do butli gazowej. Prosimy zabezpieczyć butlę z argonem za pomocą przewidzianej do tego taśmy z tworzywa sztucznego. Urządzenie ARC PLUS należy umieszczać zawsze pod urządzeniem wysokiej częstotliwości. Wózek do urządzeń powinien być zlokalizowany poza strefą zagrożoną wybuchem Sali operacyjnej. Należy zapewnić swobodną cyrkulację powietrza dla urządzeń. Należy zachować temperatury pomieszczeń między +10 C i + 40 C, a także względną wilgotność powietrza między 0 i 75%. W celu osiągnięcia pełnej dokładności dozowania urządzenia ARC PLUS, urządzenie to przed rozpoczęciem działań chirurgicznych powinno być włączone na ok. 10 minut. Urządzenie koagulacyjne ARC PLUS może zostać opcjonalnie podłączone do centralnego układu zasilania argonem. Oprócz konfiguracji wstępnej po stronie urządzenia należy jeszcze spełnić wymagane przez BOWA stopnie czystości argonu oraz wytyczne w kwestii maksymalnego ciśnienia wejściowego. Odpowiedzialność za prawidłowe przyłącze leży w tym przypadku po stronie działu technicznego szpitala. Do urządzenia wysokiej częstotliwości i do ARC PLUS z osobna należy podłączać kabel wyrównania potencjału _IFU_V1.1_11317-S PL Instrukcja obsługi ARC PLUS 23

24 4 Przygotowanie Należy stosować dostarczony przez nas przedłużacz sieciowy Y lub jakościowo równoważny sieciowy kabel przyłączeniowy posiadający znaki badań techniczno-jakościowych obowiązujące w kraju użytkownika. Sieciowy kabel przyłączeniowy urządzenia wysokiej częstotliwości należy połączyć z dostarczonym przez nas przedłużaczem sieciowym Y i podłączyć do urządzenia wysokiej częstotliwości i urządzenia ARC PLUS, a kabel sieciowy połączyć z siecią zasilającą. INSTRUKCJA Prosimy sprawdzić, czy faktyczne napięcie sieciowe jest zgodne z podanym na urządzeniu zakresem napięcia sieciowego. Oba przewody światłowodowe połączyć z korespondującymi gniazdkami przyłączeniowymi 19 i 20 urządzenia ARC PLUS oraz urządzenia wysokiej częstotliwości. Sygnalizacyjne gniazdko przyłączeniowe ARC PLUS Sygnalizacyjne gniazdko przyłączeniowe generatora ARC Przy zastosowaniu trybu dla elastycznego zastosowania argonu przy generatorze ARC konieczny jest włącznik nożny. Należy podłączyć go od tylnej strony generatora ARC. Można podłączać maksymalnie dwie butle gazowe za pośrednictwem reduktora ciśnienia (np ). Podłączyć szybkozłącze na końcu węża reduktora ciśnienia do przyłącza 22 lub alternatywnie 23 urządzenia ARC PLUS. Illustracja 4-2: Przykład przyłącza z ARC 303 i ARC PLUS 24 Instrukcja obsługi ARC PLUS _IFU_V1.1_11317-S PL

25 4 Przygotowanie 4.2. Włączenie urządzenia argonowego Prosimy nie stosować urządzenia argonowego w przypadku zaniku działania elementów sygnalizacyjnych i komunikujących! W celu usuwania usterek, patrz rozdział na temat diagnozy usterek i ich usuwania, strona Prosimy podłączyć filtr sterylny, główny kabel argonu i instrumenty. 2. Włączyć urządzenie ARC PLUS włącznikiem sieciowym 1. Urządzenie argonowe przeprowadza samoczynny test: Testowaniu podlegają wszystkie sygnalizatory świetlne oraz wewnątrz usytuowane zawory pneumatyczne. Jest to pokazane w dodatkach 4 i 7 z test tekstowym. 3. Prosimy sprawdzić, czy wszystkie sygnalizatory oraz lampki diodowe na płycie przedniej świecą się na biało. 4. Prosimy włączyć urządzenie generatora ARC i wybrać program argonowy Urządzenie ARC PLUS aktywowane jest automatycznie. 6. Prosimy napełnić system argonem naciskając przycisk płukania. Urządzenie argonowe jest gotowe do działania. 7. Przed rozpoczęciem operacji należy sprawdzić stan napełnienia butli gazowej na manometrze reduktora ciśnienia. Jeżeli butla posiada stan wystarczający reszty napełnienia gazu, wtedy można zaczynać operację. 8. Przy wystąpieniu komunikatu na wyświetlaczu oraz gdy ciśnienie argonu jest mniejsze niż 30 bar należy podłączyć nową butlę gazową. Jeżeli podłączona zostanie druga butla z gazem, wtedy nastąpi automatyczne przełączenie na tę właśnie drugą butlę. Monitorowanie służy temu, aby zapewnić wystarczające zasilanie w gaz. Urządzenie argonowe zostaje automatycznie dezaktywowane, jeśli tylko na generatorze wysokiej częstotliwości nie zostanie wybrany tryb argonowy. INSTRUKCJA Prosimy zwracać uwagę na ostrzeżenia i na instrukcję producenta w kwestii osprzętu zanim podłączą go Państwo z urządzeniem _IFU_V1.1_11317-S PL Instrukcja obsługi ARC PLUS 25

26 4 Przygotowanie 4.3. Podłączenie instrumentarium Przed podłączeniem instrumentarium prosimy dopilnować, aby: Kombinacje osprzętu, których nie ma w instrukcji użytkowania dozwolone były tylko wtedy, gdy są wyraźnie przeznaczone do określonego zastosowania. Przestrzegano charakterystyki mocy oraz wymagań wynikających z zachowania bezpieczeństwa. Izolacja osprzętu (np. kabel wysokiej częstotliwości, instrumenty) były zwymiarowane maksymalne napięcie szczytowe na wyjściu (patrz IEC i IEC ). Osprzęt z uszkodzoną izolacją nie był używany Praca z elastycznymi sondami argonowymi Kabel przyłączeniowy z elastyczną sondą należy podłączyć do monopolarnego wyjścia urządzenia wysokiej częstotliwości. Po napełnieniu systemu gazowym argonem za pomocą przycisku płukania może nastąpić aktywacja koagulacji przy pomocy niebieskiego przycisku włącznika nożnego. W przypadku generatorów ARC na wyświetlaczu pokazuje się informacja na temat natężenia przepływu i stanu napełnienia butli argonu, o ile między generatorem wysokiej częstotliwości i urządzeniem ARC PLUS wykonano prawidłowe połączenie. Zalecane wartości ustawcze: 25 W w trybie elastycznej sondy argonowej na urządzeniu wysokiej częstotliwości 0,4 l/min przepływ koagulacyjny na urządzeniu ARC PLUS Przed wprowadzeniem sondy elastycznej do kanału roboczego endoskopu należy przeprowadzić test działania. W tym celu należy czubek sondy zanurzyć w wodzie i aktywować przycisk płukania. W przypadku prawidłowego działania tworzą się pęcherzyki wypływającego gazu. Także instrumentarium należy sprawdzić pod względem zewnętrznych, widocznych usterek. W celu pracy z elastycznymi sondami argonowymi na zalecanych wartościach ustawczych prosimy porównać je z instrukcją użytkowania instrumentów Praca ze sztywnymi sondami argonowymi Prosimy podłączyć rękojeść z odpowiednimi elektrodami na wyjściu monopolarnym. Po napełnieniu systemu gazowym argonem za pomocą przycisku płukania może nastąpić aktywacja wspomaganego argonem prądu cięcia lub koagulacji poprzez naciśnięcie żółtego, względnie niebieskiego przycisku ręcznego na rękojeści. W przypadku generatorów ARC na wyświetlaczu pokazuje się informacja na temat natężenia przepływu i stanu napełnienia butli argonu, o ile między generatorem wysokiej częstotliwości i urządzeniem ARC PLUS wykonano prawidłowe połączenie. Zalecane wartości ustawcze: 80 W mocy koagulacji i tryb argonowy otwarty oraz 100 W mocy cięcia i tryb argonowy otwarty na urządzeniu wysokiej częstotliwości 3,5 l/min przepływ koagulacyjny oraz 4,0 l/min przepływ dla cięcia na urządzeniu ARC PLUS 26 Instrukcja obsługi ARC PLUS _IFU_V1.1_11317-S PL

27 4 Przygotowanie Przed zastosowaniem argonowych elektrod sztywnych należy przeprowadzić test działania. W tym celu należy czubek sondy zanurzyć w wodzie i aktywować przycisk płukania. W przypadku prawidłowego działania tworzą się pęcherzyki wypływającego gazu. Także instrumentarium należy sprawdzić pod względem zewnętrznych, widocznych usterek. W celu pracy ze sztywnymi sondami argonowymi na zalecanych wartościach ustawczych prosimy porównać je z instrukcją użytkowania instrumentów Użytkowanie filtra sterylnego W przypadku wystąpienia różnicy wysokości między urządzeniem argonowym i czubkiem elektrody mogłoby nastąpić przedostanie się płynów z ciała pacjenta do urządzenia argonowego. Z tego powodu celem uniknięcia infekcji i uszkodzenia urządzenia argonowego należy założyć filtr sterylny pomiędzy kablem głównym argonu i gniazdem wyjściowym gazu 1. Filtr dostarczany jest jako sterylny i jest wyrobem jednorazowego użytku. Nie wolno go użyć ponownie. Prosimy wkręcić filtr sterylny do gniazda wyjściowego gazu 16. Prosimy wkręcić przyłącze gazowe kabla głównego argonu do odpowiedniego gwintu przyłączeniowego filtra sterylnego. Illustracja 4-6: Montaż filtra sterylnego i kabla głównego argonu do urządzenia ARC PLUS _IFU_V1.1_11317-S PL Instrukcja obsługi ARC PLUS 27

28 5 Obsługa 4.4. Kontrola działania Test samoczynny Po włączeniu urządzenie argonowe przeprowadza test samoczynny, przy czym sprawdzane są elementy obsługi, sygnał dźwiękowy, mikroprocesor i funkcje osprzętu Test cykliczny podczas pracy Podczas pracy następuje cykliczne testowanie ważnych dla bezpieczeństwa funkcji i sygnałów. W przypadku stwierdzenia istotnych błędów urządzenie argonowe wyłącza się i na wyświetlaczu świeci się czerwony sygnalizator usterki. Bliższe informacje znajdują się w rozdziale o diagnozowaniu i usuwaniu usterek, strona Obsługa 5.1. Sygnały aktywacji i alarmów ARC PLUS przy aktywnym procesie płukania emituje trwały sygnał dźwiękowy, którego głośności nie można zmienić. Sygnały aktywacji i alarmów emitowane są przez generator wysokiej częstotliwości. W razie potrzeby można dopasować głośność sygnałów alarmowych do głośnego otoczenia. Jest to możliwe w menu generatora wysokiej częstotliwości Wyłączenie awaryjne Urządzenie argonowe można w każdej chwili wyłączyć przełącznikiem Wł./Wył. 1 działającym jako wyłącznik awaryjny Ustawienia i zalecania w kwestii parametrów Zalecane w poprzednim rozdziale wartości ustawcze dla mocy wysokiej częstotliwości oraz przepływu gazowego argonu są wartościami wynikającymi z doświadczenia. Indywidualny styl pracy lub inne sondy robocze mogą wymagać innych wartości ustawczych, które leżą w zakresie kompetencji chirurga. Generalnie jest tak, że wszystkie koagulacje, w szczególności endoskopowe, zawsze i ciągle muszą być obserwowane. Należy przy tym unikać bezpośredniego kontaktu z tkanką. Prosimy przestrzegać poszczególnych instrukcji stosowania osprzętu przy wyborze ustawień. Niewłaściwy dobór parametrów może prowadzić do uszkodzenia osprzętu oraz do okaleczeń pacjenta. 28 Instrukcja obsługi ARC PLUS _IFU_V1.1_11317-S PL

29 5 Obsługa Zalecane ustawienia dla różnych aplikatorów argonu: Praca przy użyciu generatora wysokiej częstotliwości ARC w trybie argonowym Podczas plazmowej koagulacji argonowej, napięcie SPRAY generatora wysokiej częstotliwości tworzy w instrumencie/sondzie wraz z przepływem argonu urządzenia ARC PLUS pewien strumień plazmy. Ten strumień plazmy ma szeroką strefę kontaktu z tkanką. Efekt tworzenia się koagulacji na głębokości tkanki, jak i powierzchni jest samoograniczający się. Argonowa koagulacja plazmowa stosowana jest głównie w endoskopii (sztywnej i elastycznej). Argonowa koagulacja plazmowa stosowana jest również w chirurgii otwartej. Cięcie Tryb Cięcie monopolarne - argon Ustawienie to służy do cięcia wspomaganego argonem stosowanego w chirurgii otwartej przy użyciu sztywnych sond argonowych. Tutaj efekt koagulacji nie jest miarodajny. Ten tryb pracy daje zmniejszenie tworzenia się dymu w porównaniu do zastosowań bez wspomagania argonem. Koagulacja Tryb Koagulacja monopolarna - argon otwarty Ustawienie to służy do elektrokoagulacji wspomaganej argonem stosowanej w chirurgii otwartej przy użyciu sztywnych sond argonowych. Tryb Koagulacja monopolarna - argon elastycznie To ustawienie jest uniwersalnym trybem standardowym do ingerencji endoskopowych. Tutaj używane są elastyczne sondy argonowe. Tryb ten, w zależności od wybranego stopnia energii umożliwia precyzyjne operowanie tkanki. Przy użyciu wysokiej energii można osiągnąć głęboką koagulację i skuteczną dewitalizację tkanki. Przy wyborze niskiego stopnia energii możliwe jest przeprowadzenie jednolitej i dokładnie zdozowanej koagulacji tkanki. Poniższa tabela przedstawia przegląd zalecanych parametrów ustawczych urządzenia wysokiej częstotliwości. Prosimy zawsze w celach operacyjnych ustawiać minimalną moc i natężenie przepływu gazu. Tryb Cięcie monopolarne - argon Koagulacja monopolarna - argon otwarty Koagulacja monopolarna - argon elastycznie Zakres efektu Efekt standardowy Zakres mocy W W W Standardowa moc maks. Ograniczenie natężenia przepływu Standardow e natężenie przepływu 100 2,0-10,0 l/min 4,0 l/min 80 1,0-8,0 l/min 3,0 l/min 25 0,1-1,6 l/min 0,4 l/min Instrukcje Wybór stosowanej średnicy sond argonowych zależy od średnicy kanału roboczego użytego endoskopu. Długość użytych sond argonowych zależy od długości endoskopu oraz również od miejsca ingerencji w ciele. Przy zastosowaniu i użyciu CO 2 jako gazu insuflacyjnego, odstępy zapłonu mogą się zmieniać. Przed zastosowaniem ponownie przepłukać gazowym argonem _IFU_V1.1_11317-S PL Instrukcja obsługi ARC PLUS 29

30 5 Obsługa 5.4. Wybór i przełączanie butli z gazem W zależności od wyboru gniazda łączącego zbiornik z gazem 22 lub 23 z tyłu jednostki, podświetlać się będzie wskaźnik Full 9 lub 11 na przednim panelu urządzenia. Illustracja 5-1: Sygnalizacja stanu napełnienia Jeśli dwa zbiorniki są podłączone za pomocą dwóch reduktorów ciśnienia, używane zbiorniki można wybierać poprzez naciśnięcie przycisku 8 lub 10. W tym przypadku system automatycznie przełącza się na zbiornik zapasowy gdy tylko ciśnienie gazu w używanym zbiorniku spada poniżej określonego poziomu. Użytkownik jest o tym informowany poprzez podświetlenie się wskaźnika "Empty" w polu zbiornika 1 i podświetlenie się pola zbiornika 2. Jeśli przyłączony jest tylko jeden zbiornik, włączy się sygnał opto-akustyczny. Jest to dla personelu operującego sygnał do wymiany pustego zbiornika z argonem na zbiornik pełny Funkcja płukania Przy naciśnięciu przycisku płukania 15 instrument zostanie przez kilka sekund przepłukany argonem. Ta procedura jest szczególnie potrzebna w przypadku stosowania argonu jako wspomaganie elektrochirurgii przy zaburzeniach żołądka i jelit. Ponieważ spodziewać się tam należy palnych i wybuchowych gazów endogennych, to zagrożone odcinki jelit przed aktywowaniem urządzenia wysokiej częstotliwości i koagulacji argonowej należy w każdym przypadku przepłukać CO 2 lub argonem. Aktywowanie przycisku płuczącego 3 może również pomóc w tym przypadku usunąć ewentualne złogi tkanki w świetle blisko czubka elektrody. Płukanie zatem należy przeprowadzać również w przypadku niewystępowania zapłonu plazmy. 30 Instrukcja obsługi ARC PLUS _IFU_V1.1_11317-S PL

31 5 Obsługa 5.6. Krótkie instrukcje operacyjne, lista błędów i wytyczne dotyczące okablowania W dolnej części urządzenia na wysuwanej płytce znajduje się skrócona graficzna instrukcja obsługi najważniejszych funkcji i ustawień. Kolejny film fragment na spodzie zawiera informacje na temat kodów błędów i wykonywanie działań w celu naprawienia błędu. Prowadnik kabla na lewej dolnej stronie jednostki można w razie potrzeby wyciągnąć. Służy on do przeprowadzania wszystkich przewodów łączących w połączeniu z generatorem do elektrochirurgii ARC, zapewnia taki poprowadzenie kabli łączących, które nie ograniczy widoczność przednich paneli obu jednostek i wszystkich parametrów Instrukcje po dokonaniu ingerencji Po zakończeniu ingerencji zaleca się wykonać następujące czynności Wyłączenie gazowego argonu Prosimy sprawdzić pierwotne ciśnienie gazu na manometrze reduktora ciśnienia. Jeżeli wynosi ono poniżej 3 bar, wtedy należy dokonać wymiany butli. Przy ciśnieniu poniżej 2 bar niemożliwym jest dokonać aktywacji. Przy wystarczającym ciśnieniu resztki gazu w butli należy zawór butli zamknąć ręcznie w celu uniknięcia ewentualnej straty gazu Wymiana butli Prosimy ręcznie zamknąć zawór butli i po tylnej stronie urządzenia ARC PLUS zdjąć przewód ciśnieniowy z przyłącza gazowego 22 wzgl. 23. Następnie, wcisnąć połączenie wtykowe przewodu ciśnieniowego na trzpień odpowietrzający 21 znajdujący się z tyłu w celu wypuszczenia resztki argonu znajdującego się pod ciśnieniem. Następnie, można ręcznie odkręcić z butli gazowej reduktor ciśnienia i założyć nową butlę. Prosimy przestrzegać instrukcji użytkowania reduktora ciśnienia. Prosimy zwrócić przy tym uwagę na bezpieczne mocowanie butli w wózku do urządzeń. Prosimy wyłączyć urządzenie wysokiego ciśnienia Wyłączenie generatorów elektrochirurgicznych Włącz generatorów elektrochirurgicznych przednim boku urządzenia włącznik _IFU_V1.1_11317-S PL Instrukcja obsługi ARC PLUS 31

32 6 Diagnoza i usuwanie usterek 6. Diagnoza i usuwanie usterek ARC PLUS pozwala na stałe monitorowanie wszystkich ważnych funkcji urządzenia. ARC plus umożliwia ciągły monitoring wszystkich odpowiednich funkcji sprzętu. Jeśli nastąpi błąd, podświetla się wskaźnik 14 a na wyświetlaczach 4 i 7 wyświetlany jest kod błędu w formie " I.x yz ". W razie konieczności błąd można skorygować poprzez wyłączenie jednostki i jej ponowne włączenie. Jeśli wskaźniki 4, 7 i 14 zgasną, urządzenie jest w pełni gotowe do ponownego użytku. W innym przypadku konieczne jest oddanie urządzenia do serwisu w autoryzowanej placówce. Więcej informacji znajduje się w Rozdziale 8. Kody błędów są klasyfikowane i wyświetlane w jednej z następujących grup: Błąd aktywacji od I.000 do I.040 Błąd testu systemu i informacji od I.050 do I.255 Błąd jest wyświetlany tak długo jak istnieje. Jeśli kod błędu znika, możliwa jest kontynuacja pracy z jednostką Rozwiązywanie problemów Poniższa tabela służy jako pomoc w razie wystąpienia możliwych błędów. Nr I. Przyczyna Sposób usunięcia usterki 26 Brak lub niewystarczająca ilość argonu Ciśnienie wlotowe Należy sprawdzić, czy butle z argonem są podłączone i otwarte. Puste butle wymienić. Następnie ponownie uruchomić ARC PLUS. Sprawdzić wskaźnik na przedniej stronie. 27 Zatkanie instrumentu Należy sprawdzić, czy instrument jest wolny od nalotów i spłukać go za pomocą argonu. 29 Wskaźnik przepływu argonu za niski 30 Wskaźnik przepływu argonu za wysoki 33 Ciśnienie wlotowe argonu za wysokie Jeżeli wielokrotne spłukiwanie nie rozwiąże problemu, należy wymienić instrument. Należy skontrolować instrument. Należy skontrolować podłączone butle, ich przyłączenia oraz ciśnienie wlotowe. Należy sprawdzić, czy instrument i wybrany wskaźnik przepływu są prawidłowe. Jeżeli problem będzie się nadal pojawiał, prosimy zwrócić się do serwisu technicznego. Należy usunąć butlę z argonem 1 i sprawdzić ciśnienie wlotowe. Wyłączyć urządzenie, a następnie po wymianie butli z argonem lub reduktora ciśnienia ponownie włączyć. 32 Instrukcja obsługi ARC PLUS _IFU_V1.1_11317-S PL

33 6 Diagnoza i usuwanie usterek Nr I. Przyczyna Sposób usunięcia usterki 34 Ciśnienie wlotowe argonu za niskie 39 Naciśnięcie przycisku podczas procesu wyłączania 40 Sygnał aktywacji podczas procesu wyłączania Należy usunąć butlę z argonem 1 i sprawdzić ciśnienie wlotowe. Wyłączyć urządzenie, a następnie po wymianie butli z argonem lub reduktora ciśnienia ponownie włączyć. Podczas procesu wyłączania został naciśnięty przycisk. Należy ponownie włączyć urządzenie. Należy sprawdzić uchwytu lub przełącznik nożny pod kątem błędnego funkcjonowania. Usunąć uchwyty/przełącznik nożny z urządzenia. Ponownie włączyć urządzenie. Jeżeli problem będzie się nadal pojawiał, prosimy zwrócić się do serwisu technicznego Błąd Internetu Należy ponownie włączyć urządzenie. Jeżeli problem będzie się nadal pojawiał, prosimy zwrócić się do serwisu technicznego. Internet: Telefon: Prosimy zwrócić się na adres serwisu, jeśli tylko usterka nie daje się usunąć podanymi przez nas metodami, patrz rozdział na temat napraw, strona 36. Usterki nieuwzględnione w instrukcji Dalsze szczegółowe informacje uzyskają Państwo w instrukcji serwisowej. Prosimy zwrócić się na adres serwisu, jeśli tylko usterka nie figuruje na liście usterek, patrz rozdział na temat napraw, strona 36. Jeżeli oczekiwana zmiana na tkance nie występuje i nie pojawia się komunikat o usterce, wtedy prosimy sprawdzić parametry i przyłącze osprzętu _IFU_V1.1_11317-S PL Instrukcja obsługi ARC PLUS 33

34 7 Przygotowanie 7. Przygotowanie 7.1. Przygotowanie osprzętu Prosimy przygotować osprzęt (np. rękojeści chirurgiczne, instrumenty, elektrody aktywne, elektrody neutralne i kable) zgodnie z przynależnymi im instrukcjami użytkowania. Prosimy sprawdzić osprzęt pod względem uszkodzeń i usterek działania przed i po użyciu Dezynfekcja i czyszczenie INSTRUKCJA Uszkodzenie urządzenia wysokiej częstotliwości spowodowane błędnym obchodzeniem się. Prosimy nigdy nie sterylizować urządzenia argonowego. Prosimy je czyścić i dezynfekować. OSTRZEŻENIE Niebezpieczeństwo porażenia elektrycznego i pożaru! Przed czyszczeniem prosimy wyjąć wtyczkę z gniazdka. Do czyszczenia powierzchni prosimy stosować dopuszczone środki czyszczące/dezynfekujące wyłącznie według instrukcji producenta. Prosimy postępować zgodnie z przyjętymi w Państwa szpitalu procedurami lub według sprawdzonych metod kontroli dezynfekcji. Prosimy dopilnować, aby do urządzenia nie dostały się żadne płyny. 1. Prosimy nanosić środek czyszczący i dezynfekujący. (Kabel sieciowy urządzenia odłączony od napięcia) 2. Prosimy zetrzeć środek przy użyciu szmatki lub gąbki z czystą wodą. 3. Prosimy wysuszyć urządzenie czystą i niekłaczącą szmatką. Reduktora ciśnienia włącznie z wężem nie wolno sterylizować. W celu czyszczenia i dezynfekcji powierzchni należy zastosować dezynfekcję przy użyciu środka i szmatek. 34 Instrukcja obsługi ARC PLUS _IFU_V1.1_11317-S PL
