1 Osoby odpowiedzialne za montaż instalacji: 1. Remigiusz Gajoch doradca techniczny tel Adam Oleoski doradca techniczny tel Marek Bukowy kierownik budowy tel

2 2

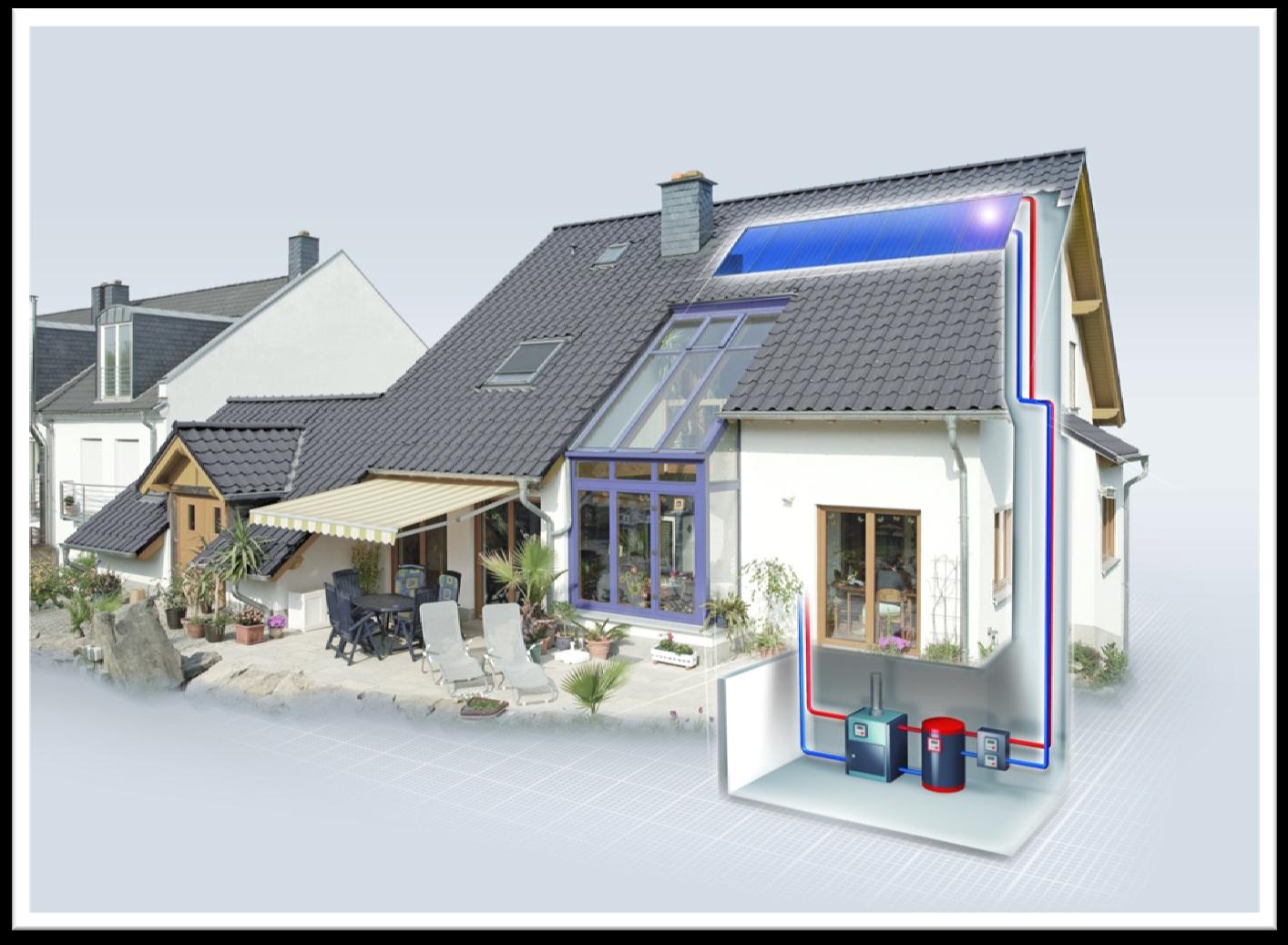

3 1. Kolektor płaski lub próżniowy 2. Grupa pompowa 3. Naczynie przeponowe 4. Sterownik 5. Podgrzewacz solarny dwuwężownicowy 7. Kocioł CO 8. Płyn solarny (temp. zamarzania -35C) 3

4 4

5 Wymiary (szer. x wys. x gr.) Waga (pustego kolektora) 2088 x 1030 x 81 mm 33 kg Sprawnośd kolektora 84,3 % 5

6 Kolektor płaski SCM 215 AR, charakteryzuje się bardzo wysoką sprawnością 84,3% potwierdzoną certyfikatem Solar Keymark. Jego stabilna i bardzo solidna obudowa gwarantuje efektywną pracę w trudnych warunkach. Zastosowano w nim innowacyjną izolację w postaci płyty warstwowej PIR-extra 20mm, co pozwala na niską wagę pustego kolektora, tylko 33kg. 6

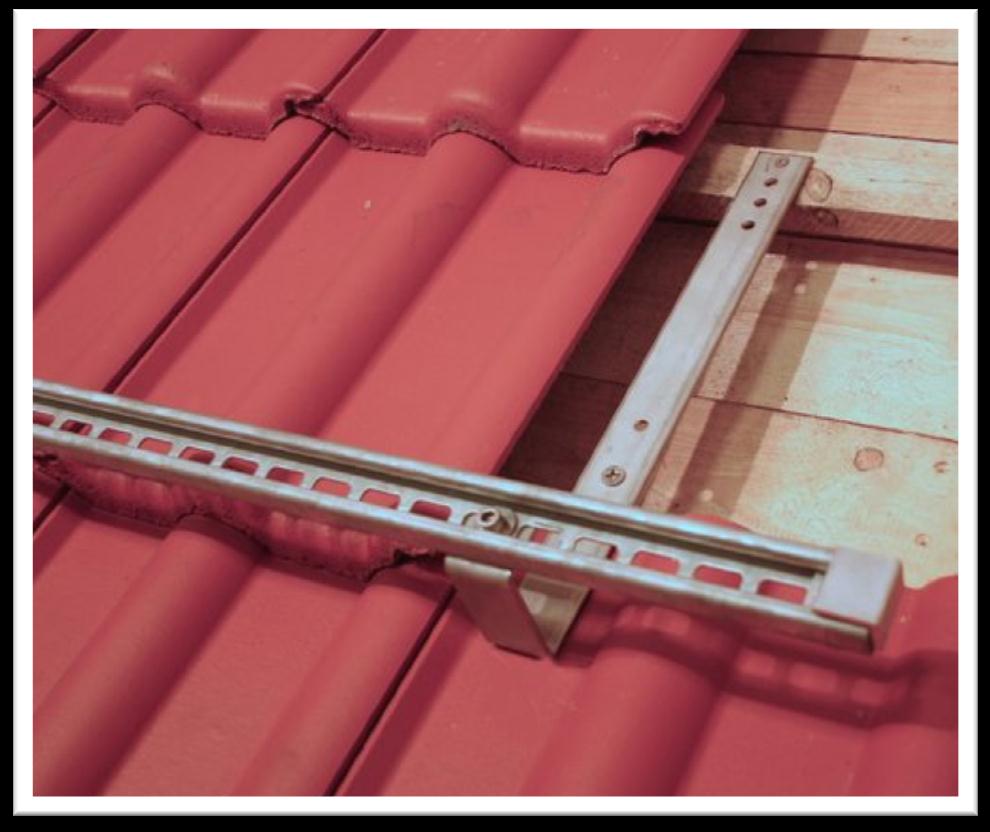

7 7

8 Płyn Glikor Eko stosowany jest do napełniania instalacji solarnych. Jest to roztwór glikolu monopropolenowego, wody zdemineralizowanej i inhibitorów korozji. Umożliwia wieloletnią eksploatację instalacji w nienaruszonym stanie. Temperatura krystalizacji płynu wynosi -35 C. 8

9 Przewody elastyczne wykonane są z karbowanej rury ze stali nierdzewnej. Charakteryzują się wysoką elastycznością i odpornością na wielokrotne zmiany kształtu i położenia. Bardzo odporne na uszkodzenia mechaniczne. Do zaizolowania wykorzystana jest kauczukowa izolacja o grubości 14mm, odporna na temperaturę do 200 C. Rura, o wewnętrznej średnicy 15mm, zakooczona jest nakrętkami ¾ z gwintem wewnętrznym. Każdorazowo dobierana jest odpowiednia długośd przewodu. 9

10 10

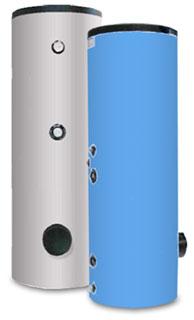

11 Pojemniki 200 i 300 litrów - Dwa systemy podgrzewania ciepłej wody: kolektory słoneczne, kocioł grzewczy, - zabezpieczenie antykorozyjne super wytrzymałą emalią oraz anodą magnezową - zewnętrzny wskaźnik temperatury - szybkie i równomierne podgrzewanie c.w.u. Produkcja niemiecka 11

12 Pionowe ogrzewacze wody z dwiema wężownicami spiralnymi do układów solarnych o pojemności 200, 250, 300, 350, 400, 500 litrów, średnica 65cm. anoda magnezowa izolacja pianka poliuretanowa obudowa tkanina typu ska-y króciec wskaźnika temperatury zbiornik emaliowany wężownice spiralne przyłącz kołnierzowy lub mufka 2" do montażu opcjonalnej grzałki elektr. wylot ciepłej wody 3/4" zasilanie wężownicy 3/4" króciec recyrkulacji 3/4" powrót z wężownicy 3/4" zasilanie wężownicy 3/4" króciec na czujnik temperatury powrót z wężownicy 3/4" wylot zimnej wody 3/4" Produkcja polska 12

13 Zbiorniki w obudowie metalowej Typu ERR Zewnętrzna obudowa metalowa, powlekana proszkowo dwuwarstwowa emalia Anoda magnezowa skutecznie zabezpiecza przed korozją Dwie wężownice Wysokojakościowa izolacja z bezfreonowej pianki poliuretanowej, 50 mm Ciśnienie robocze : 6 bar Ciśnienie robocze wody grzewczej: 10 bar Wyprowadzenie wody ciepłej do góry gwarantuje całkowite odpowietrzenie Wbudowany termometr Zamontowana pokrywa i zaślepka wg norm ISO Podłączenia wody zimnej i ciepłej 1" Gz Produkcja austriacka 13

14 Separator powietrza W zestawach solarnych stosowane są pompy z separatorem powietrza. Odpowietrzanie układu solarnego dobywa się bezpośrednio przy grupie pompowej. 14

15 Naczynie na instalację solarną - do glikolu Naczynie na instalację zimnej wody do zasobnika Naczynia wzbiorcze mają za zadanie przejmowad rozszerzalnośd termiczną cieczy. 15

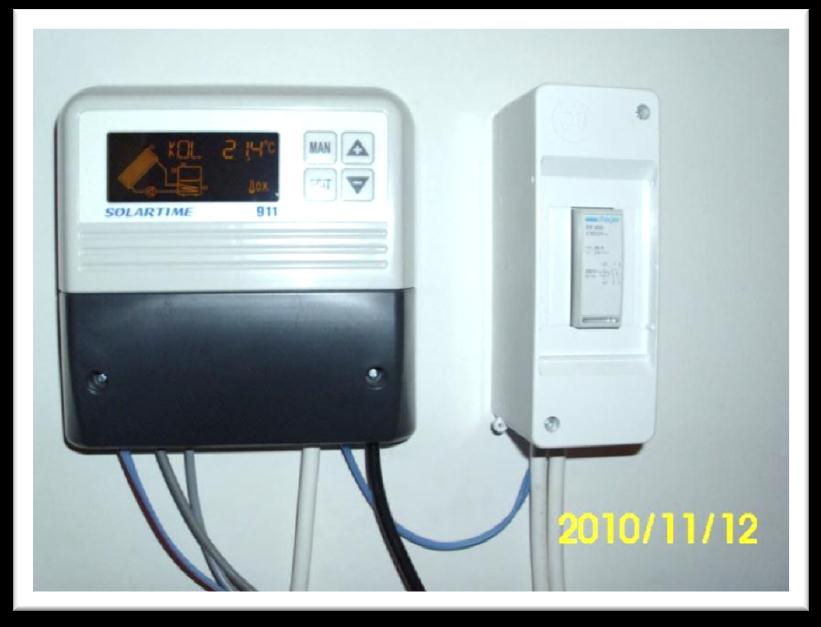

16 Zaawansowany regulator do sterowania pracą układu solarnego. 1. Sterowanie pompą w sposób płynny - regulator steruje płynnie pompą ładującą zasobnik 2. Funkcje zabezpieczające - kolektor i zasobnik. 3. Zrzut ciepła poprzez kolektor regulator można przełączyd w specjalny TRYB URLOPOWY. 4. Specjalizowany wyświetlacz graficzny. 5. Sterowanie rozbudowanymi układami. Na wyświetlaczu sterownika można odczytad aktualny schemat pracy oraz zmierzoną temperaturę kolektora. Właściwymi klawiszami możemy przeglądad odczytane temperatury oraz parametry pracy regulatora. Jeśli wystąpi jakikolwiek stan awaryjny regulator wyświetla informację oraz dodatkowe symbole, pozwalające jednoznacznie zidentyfikowad problem. 16

17 17

18 We wszystkich zbiornikach istnieje możliwośd zainstalowania grzałki elektrycznej. Grzałką można regulowad dogrzewanie wody. Jest to wówczas trzecie źródło ogrzewania wody w podgrzewaczu solarnym. 18

19 Aby zapobiec poparzeniom i zwiększyd komfort użytkowania każda instalacja solarna powinna zawierad zawór przeciw-oparzeniowy zapewniający stałą komfortową temperaturę wody użytkowej. 19

20 Zużycie glikolu zależy od długości przyłączy w instalacji solarnej. Zakładamy, że do instalacji z zamontowanymi trzema kolektorami będziemy potrzebowad ok. 30 litrów glikolu. 20

21 I II III IV V VI VII VIII IX X XI XII UDZIAŁ KOTŁÓW GRZEWCZYCH UDZIAŁ INSTALACJI SOLARNEJ NADWYŻKA ENERGII SŁONECZNEJ 21

22 22

23 23

24 24

25 25

26 26

27 27

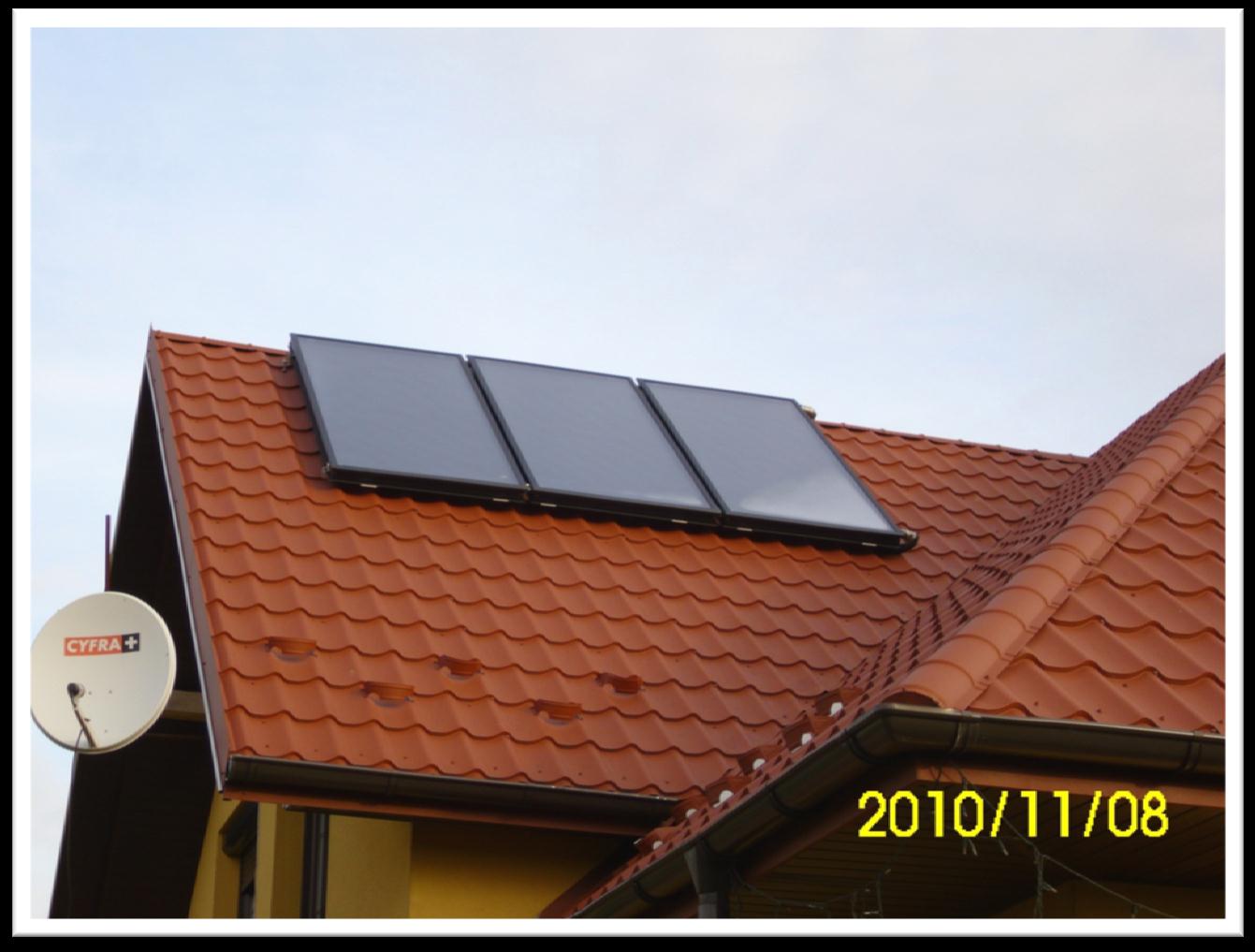

28 28

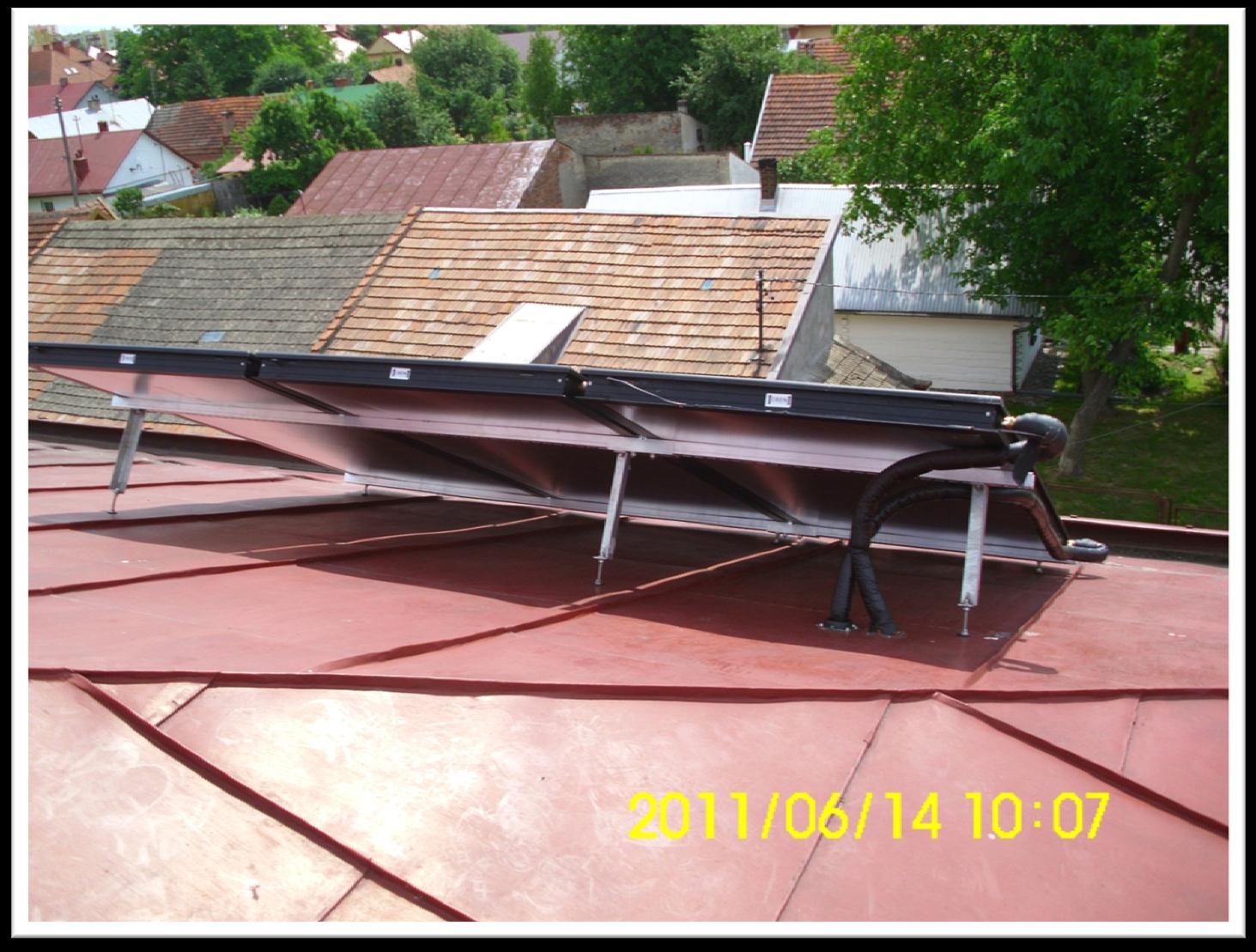

29 29

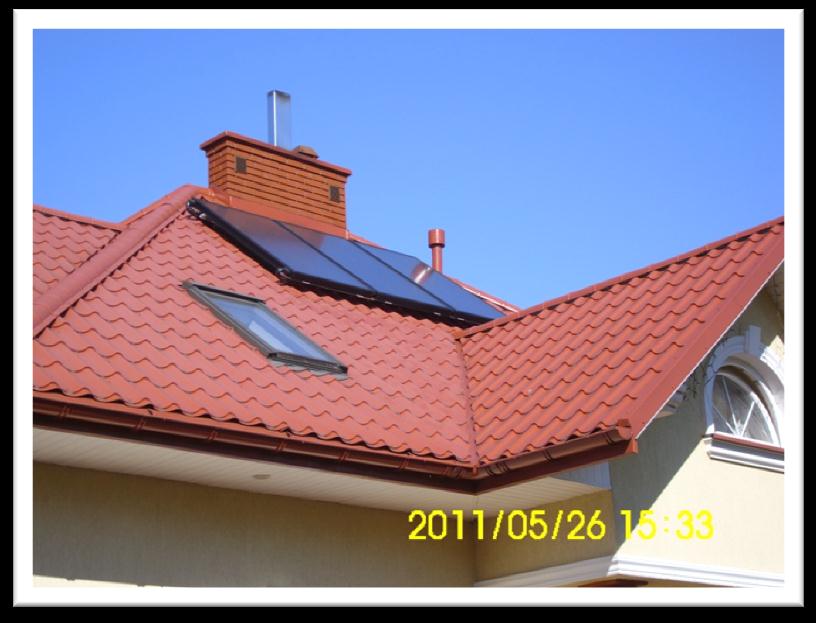

30 30

31 31

32 32

33 33

34 34

35 35

36 36

37 37

38 38

39 39

40 40

41 1. Organizujemy spotkanie w Paostwa domu. Planujemy odwiedzid 100 domów w 2 tygodnie. 2. Sprawdzenie stanu przygotowania budynku pod montaż i ustalenie arkuszu montażowego z Właścicielem. 3. Zgoda i akceptacja proponowanych rozwiązao przez Właściciela. Podpisanie umowy. 4. Wykonanie montażu 1-2 dni jeden dom. 41

42 I. 1 Kolektory z osprzętem 3 sztuki 2 System montażowy kolektorów 3 Przewody na dachu z izolacją 1-4 mb 4 Płyn solarny 20 litrów 5 Montaż instalacji na dachu Częśd finansowana przez UE 42

43 II. 1 Przewody solarne z izolacją kauczukową odporną na UV DN16 (dwururka z kablem elektrycznym)* Przewody ze stali nierdzewnej DN16 Made in Germany (65 zł/mb) 1 65 zł III. 2 Grupa pompowa, dwudrogowa, z separatorem powietrza zł 3 Naczynie wzbiorcze 18 litrów Solar zł 4 Sterownik solarny z dwoma czujnikami zł 5 Zbiornik Solarny Podgrzewacz c.w.u. o poj.300 litrów (Polski) zł 6 Przewód pojedynczy, stal nierdzewna z izolacją kauczukową DN16* Przewody łączące dolną wężownicę z grupą pompową (27 zł/mb) zł 7 Robocizna zł Całośd prac brutto zł Podane ceny są kwotami brutto i zawierają podatek vat. *Przewody rozliczane wg rzeczywistego ich zużycia (powykonawczo) 43

44 IV. 1 Naczynie wzbiorcze 12 litrów do zbiornika 300 litrów c.w.u zł 2 Pozostałe elementy podłączeniowe (rury, zawory, kształtki, otulina do podłączenia podgrzewacza z zimną i ciepłą wodą) zł 3 Robocizna zł Całośd prac brutto 750 zł Podane ceny są kwotami brutto i zawierają podatek vat. *Przewody rozliczane wg rzeczywistego ich zużycia (powykonawczo) 44

45 V. 1 Przewód pojedynczy, stal nierdzewna z izolacją standard DN20* Przewody łączące górną wężownicę z kotłem c.o. (wg. zużycia) 45 zł/mb zł 2 Armatura (kształtki, zawory, śrubunki itd.) zł 3 Robocizna zł Całośd prac brutto 430 zł Podane ceny są kwotami brutto i zawierają podatek vat. *Przewody rozliczane wg rzeczywistego ich zużycia (powykonawczo) UWAGA W przypadku braku pompy obiegowej na instalacji c.o. należy dodatkowo ją zamontowad. Powyższa wycena nie obejmuje kosztów takiej pompy. 45

46 VI. 1 Zawór termostatyczny antyoparzeniowy z osprzętem (dodatkowe rury, kształtki oraz montaż) zł 2 Płyn solarny do -35 st. C, 1 litr (wg zużycia) 1 16 zł/l 3 Przewody solarne DN16 (dwururka z izolacją kauczukową) 1 65 zł/mb 4 Dodatkowa pompa obiegowa UPS Grunfos z osprzętem (dodatowe rury, kształtki, śrubunki oraz montaż) zł 5 Sterownik Solartime 912 (możliwośd obsługi 2 pomp i 4 czujników) zł 6 Grzałka elektryczna 2000 W lub 1400 W wraz z osprzętem (dodatkowy stycznik, czujnik temp. oraz montaż) zł 7 Zbiornik Solarny dwuwężownicowy o poj. 300 litrów (Niemcy) zł 8 Zbiornik Solarny dwuwężownicowy o poj. 300 litrów (Austria) zł Podane ceny są kwotami brutto i zawierają podatek vat. *Przewody rozliczane wg rzeczywistego ich zużycia (powykonawczo) 46

47 Osoby, które dokupią dodatkowe kolektory mają możliwośd skorzystania z dofinansowania 45% z NFOŚiGW a tym samym pomniejszyd koszt instalacji wewnętrznej. Dla osób, które nie uczestniczą w projekcie UE proponujemy montaż systemów solarnych oraz przeprowadzenie przez całą procedurę dofinansowania NFOŚiGW w wysokości 45%. Z nami mają Paostwo 100% gwarancję otrzymania dofinansowania. 47

48 Aby system solarny sprawnie działał, powinien spełniad pewne kryteria. Certyfikaty europejski e owszem potwierdzają wysoką jakośd kolektorów, ale sprawnośd systemu to jeszcze wiele innych czynników, które spięte w jeden schemat dają odpowiednie wyniki pracy. MEANDER meandrowy układ rur w kolektorze gwarantuje równomierny przepływ we wszystkich kolektorach pracujących w układzie. Mamy gwarancję na pełny i równomierny odbiór ciepła z całego zamontowanego zestawu. TEMPERATURA STAGNACJI - jest to temperatura płynu solarnego bez odbioru ciepła ze strony układu c.w.u. (brak przepływu płynu solarnego przez kolektor, brak prądu, awaria systemu, urlop). Im wyższa temperatura stagnacji tym jest krótsza żywotnośd systemu solarnego. Nasz kolektor płaski SCM 215 AR posiada bardzo niską temperaturę stagnacji tylko 215 stopni C. IZOLACJA wewnątrz kolektora mamy zastosowaną 20mm płytę warstwową PIR odpowiednik 80 mm wełny mineralnej co daje gwarancje mniejszych strat ciepła oraz pozwala na niską wagę pustego kolektora 33kg (jako jedyni posiadamy takie rozwiązanie). SPRAWNOŚĆ - kolektor płaski SCM 215 AR charakteryzuje się bardzo wysoką sprawnością, powyżej 84,6% potwierdzoną certyfikatem SOLAR KEYMARK. GWARANCJA kolektor SCM 215 AR posiada 10-letnią gwarancję, a jego żywotnośd zakłada się na ok.30 lat. 48

49 GRUPA POMPOWA w naszych zestawach solarnych stosujemy wyłącznie dwudrogowe grupy pompowe z separatorem powietrza. Pozwala to na odpowietrzanie układu bezpośrednio przy grupie pompowej - czyli najczęściej w kotłowni (nie montujemy odpowietrzników na dachu). PRZYŁĄCZE wszystkie elementy instalacji są połączone elastycznymi przewodami ze stali nierdzewnej. Charakteryzują się one wysoką trwałością i odpornością na wielokrotne zmiany kształtu. Solarna osłona kauczukowa rury daje doskonałą izolację oraz jest odporna na silne promieniowanie słoneczne. Długośd przewodów odpowiednio dopasowana do indywidualnych potrzeb (nie ma dodatkowych połączeo pomiędzy kolektorem a grupą pompową). Jednolite połączenie gwarantuje wieloletnią szczelnośd układu jak również jego doskonałą izolację termiczną. Tym samym eliminujemy duże straty jakie mogą powstawad na przewodach. STEROWNIK system solarny wyposażony jest w nowoczesny sterownik z wyświetlaczem. Jest bardzo prosty w obsłudze. Odczytujemy z niego wszystkie niezbędne informacje. Posiada dodatkowe funkcje zabezpieczające pracę kolektora i zasobnika. Regulator można przełączyd w specjalny TRYB URLOPOWY w przypadku dłuższego wyjazdu z domu. Posiada funkcję rozmrażania szybki sposób na pozbycie się warstwy śniegowej w chłodniejszych okresach. Nasz system solarny dzięki inteligentnemu sterownikowi nie wymaga stałego nadzoru. ZBIORNIK bardzo ważnym elementem całego systemu są zbiorniki, to one najczęściej ulegają awariom. Ważne jest aby wybrad dobrego producenta. Wyposażone są w dwie wężownice, co pozwala na przyłączenie do systemu solarnego istniejącego kotła c.o. jako alternatywne ogrzewanie c.w.u. W zbiornikach możemy zainstalowad dodatkowe źródło grzania - grzałkę elektryczną. 49

50 Projektując cały zestaw solarny, starannie dobieramy jego części składowe, gdyż każda z nich ma wpływ na prawidłowe funkcjonowanie i żywotnośd systemu oraz ilośd energii jaką jesteśmy w stanie pozyskad ze słooca. Warto wybrad zestaw wysokiej jakości, ponieważ inwestycja jest na lata i tylko dobry produkt gwarantuje nam zwrot poniesionych kosztów. Wszystkie stosowane przez SOLARTIME elementy składowe gwarantują stabilną pracę całego systemu a użytkownikom poczucie bezpieczeostwa i komfortu. Nasze starannie dobrane zestawy solarne zdobyły duże zaufanie wśród osób decydujących się na montaż kolektorów słonecznych. Posiadamy wiele referencji. W ciągu ostatniego roku na samym Podkarpaciu zrealizowaliśmy ponad 500 instalacji (z dofinansowaniem 45%). Potwierdzeniem dużego zaufania i zadowolenia naszych klientów są polecenia instalacji solarnych Solartime jest to najlepsza forma reklamy. 50

51 Każda osoba biorąca udział w projekcie współfinansowanym przez Unię Europejską, która zdecyduje się na dokupienie kolektorów w firmie Solartime, może skorzystad z dofinansowania udzielanego przez NFOŚiGW w wysokości 45% na dokupione kolektory oraz finansowaną przez siebie instalacje wewnętrzną (przewody + kotłownia). Liczba dokupionych kolektorów Kwota kosztów zakwalifikowanych do dotacji NFOŚiGW Orientacyjna wartośd dotacji zł 2 418,75 zł zł 4 837,50 zł zł 7 256,25 zł Wszystkie formalności związane z wykorzystaniem dotacji 45% omówi z Paostwem nasz pracownik podczas pierwszej wizyty ustalającej warunki montażu instalacji solarnej. Tę formę dofinansowania sprawdziliśmy bezpośrednio dla Paostwa w NFOŚiGW i otrzymaliśmy pisemną zgodę na dodatkowe dofinansowanie. 51
