1 Nazwa zadania: Dostawa i montaż kolektorów słonecznych na terenie Gminy Jastrzębia. Inwestor: Gmina JASTRZĘNIA

2 KOLEKTORY SŁONECZNE Instalacje kolektorów słonecznych wspomagające podgrzewanie ciepłej wody użytkowej w budynkach mieszkalnych.

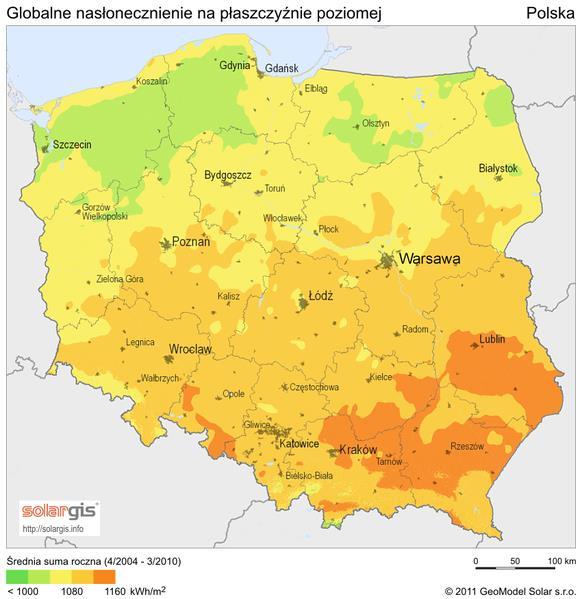

3 NASŁONECZNIENIE 1000 W/m2 750 W/m2 250 W/m2 100 W/m2

4 MJ/m2 PROMIENIOWANIE SŁONECZNE W CIĄGU ROKU Suma miesięcznego napromieniowania sty lut mar kwi maj cze lip sie wrz paź lis gru Promieniowanie bezpośrednie Promieniowanie rozproszone Promieniowanie odbite WNIOSEK: Kolektory słoneczne przyczyniają się do redukcji CO 2

5 BUDOWA KOLEKTORA SŁONECZNEGO

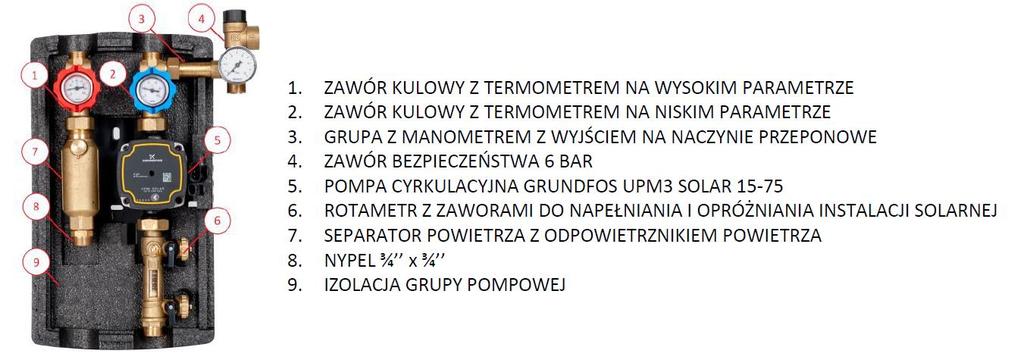

6 Przykłądowa kotłownia.

7 HARMONOGRAM PRAC 1. Roboty montażowe od 20 sierpnia 2018 r. Szczegółowy harmonogram w rozbiciu na miejscowości zostanie opublikowany przez UG. 2. Termin zakończenia robót: r.

8 WARUNKI DOFINANSOWANIA Koszty kwalifikowane Koszty niekwalifikowane - Dostawa urządzeń zestawu solarnego tj: - Prace przygotowawcze i porządkowe pod montaż - Kolektory, Podgrzewacz solarny instalacji solarnej - Doprowadzenie instalacji elektrycznej z uziemieniem wraz z doprowadzeniem orurowania - Podłączanie alternatywnych źródeł energii tj. grzałka - Grupa pompowo sterownicza - Montaż pompy potrzebnej do ładowania zbiornika - Przewody solarne z izolacją solarnego ciepłem z kotła i ewentualnym zrzutem - Zabezpieczenie podgrzewacza od strony CWU nadmiaru ciepła ze zbiornika górnej wężownicy przed wzrostem ciśnienia instalacji CO - Zabezpieczenie instalacji solarnej przed wzrostem ciśnienia - Uruchomienie instalacji i przeszkolenie mieszkańców

9 ZAKRES PRAC Właściciela budynku mieszkalnego Zakres prac: 1. Wykonanie prac porządkowych (np. zapewnienie dojścia i możliwości montażu urządzeń solarnych, itp.). 2. Wykonanie prac budowlanych niezbędnych do montażu instalacji solarnej (np. pogłębienie pomieszczeń, wykonanie posadzek, fundamentów, cokołów lub podestów pod podgrzewacz ciepłej wody użytkowej, dodatkowych konstrukcji w przypadku montażu kolektorów np. przy balustradzie balkonowej, itp.). 3. Doprowadzenie instalacji wody zimnej ciepłej cyrkulacji oraz rurociągów centralnego ogrzewania do pomieszczenia montażu podgrzewacza solarnego. 4. W przypadku montażu kolektorów na dachu pokrytego azbestem, należy wymienić część połaci dachowej na papę/blachę tak aby można było wykonać montaż instalacji.

10 ZAKRES PRAC Właściciela budynku mieszkalnego 5. Wykonanie prac wykończeniowych w pomieszczeniu węzła solarnego po montażu instalacji solarnej. 6. Zapewnienie dodatniej temperatury (+5 st.c) w pomieszczeniu, gdzie posadowiony zostanie zasobnik. 7. Wykonanie opinii o możliwości wykorzystania nieużywanych przewodów wentylacyjnych lub spalinowych do poprowadzenia nimi rur solarnych przez osobę uprawnioną. 8. Wykonanie instalacji elektrycznej tj. instalacja elektryczna doprowadzona w miejsce montażu zbiornika musi mieć 3 gniazda wtykowe, posiadać sprawne uziemienie poniżej 10Ω oraz spawane zabezpieczenie nadprądowe B Zakup pompy obiegowej do ochrony kolektorów przed przegrzewem oraz ładowaniem podgrzewacza energią wyprodukowaną z kotła CO

11 ZAKRES PRAC Wykonawcy Zakres prac: 1. Montaż kolektorów słonecznych. 2. Demontaż istniejącego zasobnika ciepłej wody). 4. Wniesienie i posadowienie podgrzewacza c.w.u. 5. Podłączenie podgrzewacza c.w.u. do wyprowadzonej instalacji zimnej wody. 6. Montaż reduktora ciśnienia 7. Montaż zespołu naczynia przeponowego (wzbiorczego) wodnego wraz z grupą zabezpieczającą (zawór zwrotnybezpieczeństwa). 8. Podłączenie do c.w.u. wraz z termostatycznym zaworem antyoparzeniowym. 9. Montaż anody tytanowej w każdym podgrzewaczu c.w.u 10. Wykonanie instalacji łączącej zestawy kolektorów z podgrzewaczem c.w.u. (dolna wężownica podgrzewacza c.w.u.) i jej ocieplenie. 11. Montaż grupy pompowej solarnej z osprzętem. 12. Montaż instalacji układu sterującego

12 ZAKRES PRAC Wykonawcy 13. Montaż zespołu naczynia przeponowego (wzbiorczego) solarnego. 14. Wykonanie płukania oraz prób ciśnienia instalacji. 15. Napełnienie instalacji czynnikiem solarnym. 16. Uruchomienie instalacji solarnej. 17. Przeszkolenie użytkowników oraz przekazanie Zamawiającemu protokołu z przeprowadzonego szkolenia z wyszczególnieniem, co było przedmiotem szkolenia. 18. Przekazanie instrukcji obsługi wraz z projektem instalacji solarnej

13 ZAKRES I CENY PRAC DODATKOWYCH OFEROWANCH PRZEZ WYKONAWCĘ LP. Nazwa usługi Wartość brutto 1. Zakup oraz instalacja pompy obiegowej ładującej górną wężownicę wraz z niezbędną armaturą oraz czujnikami koniecznymi do opcji zrzutu ciepła z podgrzewacza 550,00 solarnego. 2. Zakup oraz instalacja pompy cyrkulacyjnej CWU 440,00 3. Zakup oraz instalacja grzałki elektrycznej 250,00 Wykonanie uziemionej instalacji elektrycznej zgodnej z przepisami - 60 zł brutto zakupienie zabezpieczenia przeciwprzepięciowego 60, zł brutto wykonanie uziemienia instalacji przy pomocy szpilki uziemiającej 450,00 - Wykonanie gniazdka elektrycznego trójpolowego w miejscu montażu sterownika 300,00 solarnego z wykorzystaniem istniejącego uziemienia. Łączna kwota usługi (brutto) 5. Doprowadzenie rur: - CWU i ZWU (120 zł + 20 zł/mb. rury) - cyrkulacja (120 zł + 20 zł/mb. rury) - CO (120 zł + 20 zł/mb. rury) Montaż zaworu antyskażeniowego 110,00 7. Wykonanie zabezpieczenia UPS zabezpieczającego instalację przed utratą napięcia 880,00 7. Inne:. SUMA.
