1 Kolektory słoneczne z 45% dotacją

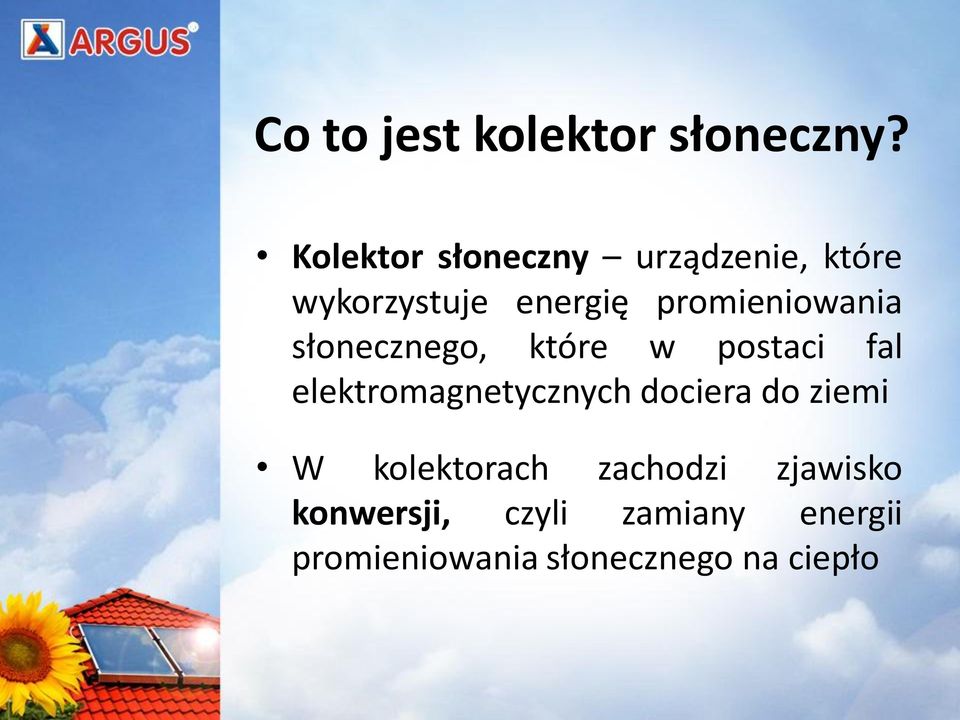

2 Co to jest kolektor słoneczny? Kolektor słoneczny urządzenie, które wykorzystuje energię promieniowania słonecznego, które w postaci fal elektromagnetycznych dociera do ziemi W kolektorach zachodzi zjawisko konwersji, czyli zamiany energii promieniowania słonecznego na ciepło

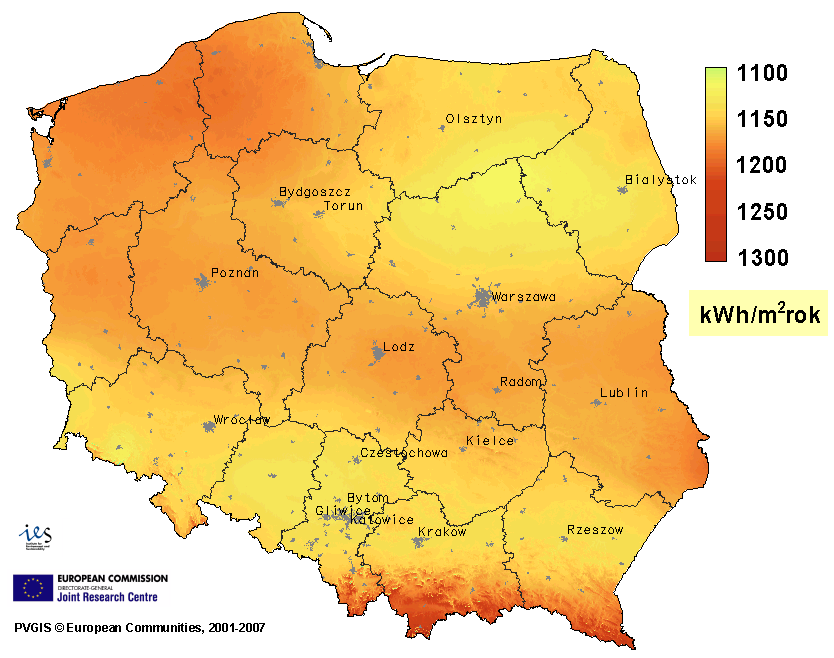

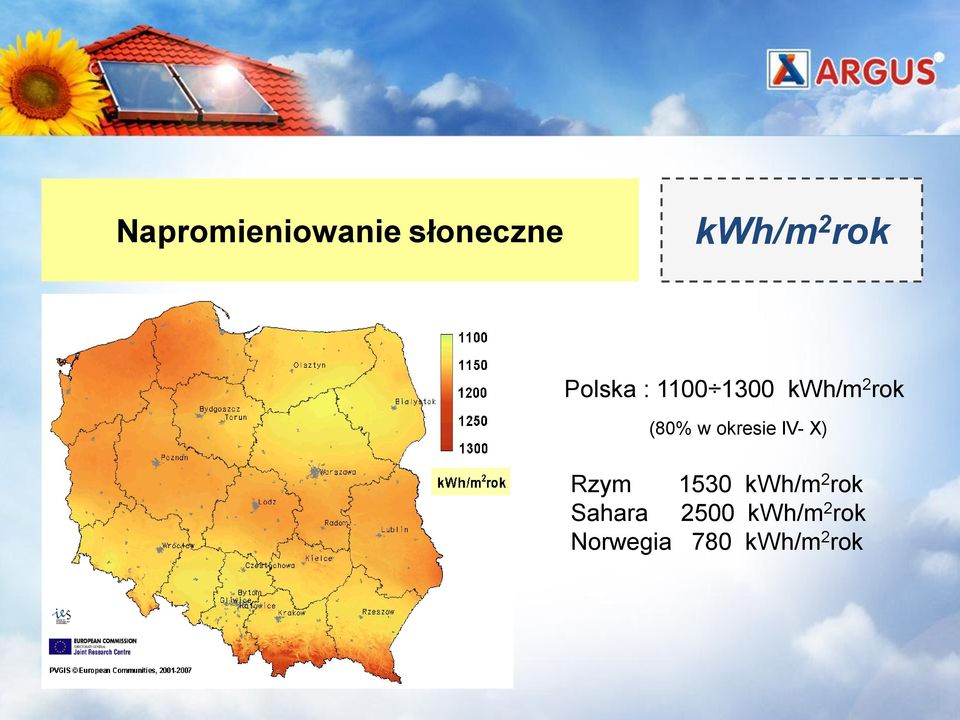

3 Napromieniowanie słoneczne kwh/m 2 rok Polska : kwh/m 2 rok (80% w okresie IV- X) Rzym 1530 kwh/m 2 rok Sahara 2500 kwh/m 2 rok Norwegia 780 kwh/m 2 rok

4 Ile uzyskam dzięki montażowi instalacji solarnej? Energia roczna z m 2 kolektora płaskiego:534 kwh Energia roczna z m 2 kolektora próżniowego: 616 kwh Typowa mała instalacja do wspomagania wody użytkowej dostarcza rocznie ~2500 kwh O tyle mniej energii trzeba dostarczyć z innego paliwa, co daje roczne oszczędności: (z uwzględnieniem sprawności źródła ciepła) Gaz ziemny => 313m 3 Gaz płynny => 234 kg Olej opałowy => 298 litrów Energia elektryczna => 2500 kwh Granulat węglowy => 550 kg

5 Napromieniowanie słoneczne kwh/m 2 rok źródło: Zeitung für Solarwärme 2007

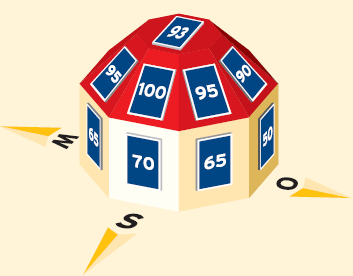

6 PROMIENIOWANIE CAŁKOWITE kwh/(m 2 d) Optymalny kąt nachylenia kolektora do poziomu st. 30 st. 45 st. 60 st. 70 st. I II III IV V VI VII VIII IX X XI XII

7 Kolektor płaski a próżniowy Kolektor płaski jest to najprostszy, najbardziej popularny rodzaj kolektora. Układ meandrowy podnosi sprawnośd i trwałośd kolektora, co jednocześnie zwiększa bezpieczeostwo eksploatacji tych urządzeo nawet w niskiej temperaturze Kolektor próżniowy posiada bardziej skomplikowaną budowę, która zapewnia utrzymanie wytwarzanego ciepła bez większego wpływu zmian temperatury otoczenia

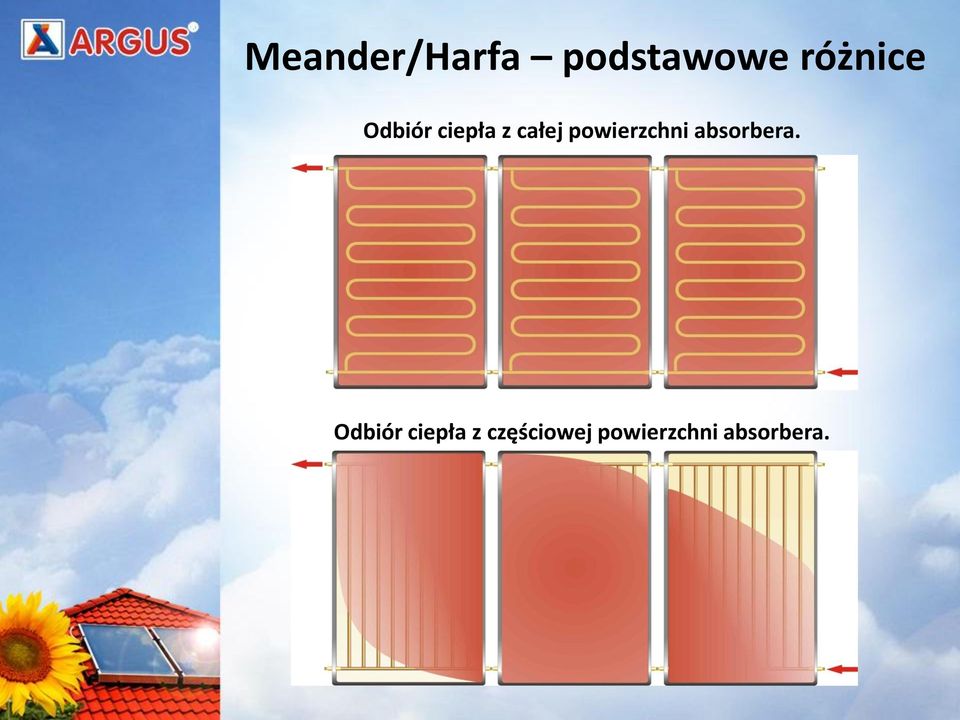

8 Meander/Harfa podstawowe różnice Odbiór ciepła z całej powierzchni absorbera. Odbiór ciepła z częściowej powierzchni absorbera.

9 Już niewielka ilośd promieniowania słonecznego docierającego do absorbera powoduje, że powietrze wypełniające kolektor płaski robi się ciepłe i szron na powierzchni szyby się topi.

10 Możliwości zabudowy płaskich kolektorów słonecznych dachy pochyłe o integracja z dachem zabudowa nad połacią stelaże wolnostojące

11 Możliwości zabudowy próżniowych kolektorów słonecznych dowolne usytuowanie rur próżniowych

12 Wykorzystanie energii promieniowania słonecznego dla potrzeb wspomagania ogrzewania c.o. budynku Zapotrzebowanie ciepła dla ogrzewania c.o. budynek : 100 W/m 2 Niedobór energii Energia wytworzona przez kolektory : powierzchnia 25 m 2 Nadmiar energii I II III IV V VI VII VIII IX X XI XII Energia wytworzona przez kolektory : powierzchnia 6 m 2 I II III IV V VI VII VIII IX X XI XII Energia wykorzystana

13 Usytuowanie budynku nie pozwala na montaż kolektorów na dachu 13

14 Brak możliwości montażu na dachu oraz elewacji - konstrukcja wolnostojąca

15 Zbyt mało miejsca na kolektory płaskie

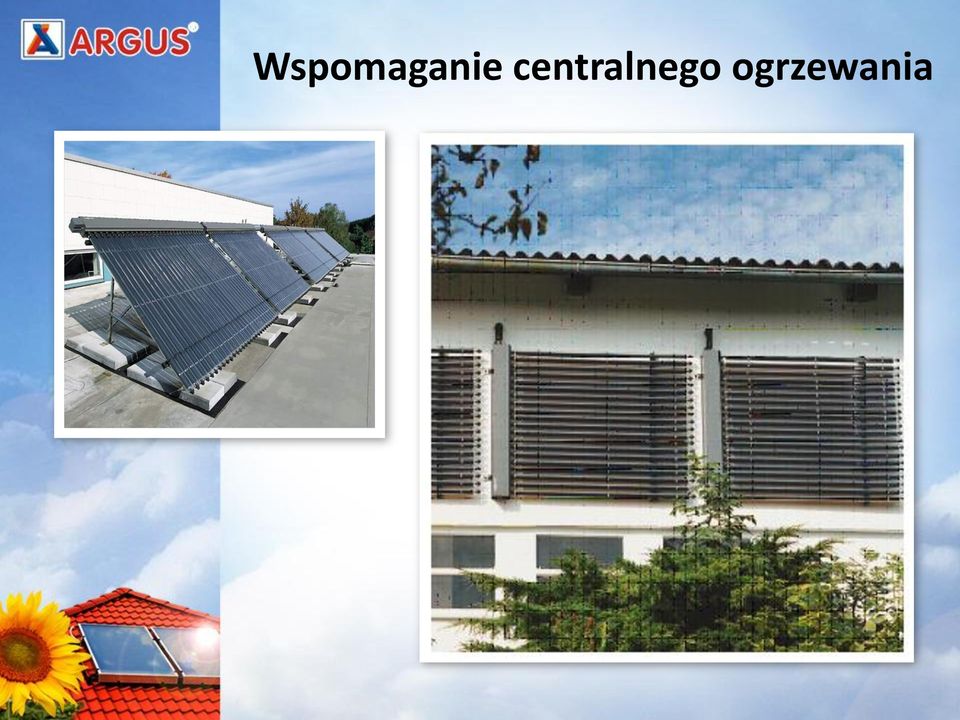

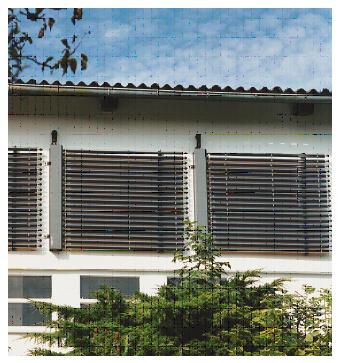

16 Wspomaganie centralnego ogrzewania

17 Montaż na dachu stwarza niebezpieczeostwo z powodu wiatru

18 Porównanie kolektora płaskiego a próżniowego

19 Elementy instalacji solarnej Kolektory słoneczne Zbiornik c.w.u. lub bufor akumulacyjny Grupa pompowa z regulatorem pracy układu solarnego Przeponowe naczynie wyrównawcze Glikol do napełnienia instalacji

20 Kolektory słoneczne

21 Zbiornik - trzy systemy podgrzewania ciepłej wody: kolektory słoneczne, kocioł grzewczy, grzałka elektryczna - szybkie i równomierne podgrzewanie c.w.u. Podgrzaną dzięki kolektorom słonecznym wodę trzeba magazynowad, by była dostępna w czasie, gdy promieniowanie słoneczne jest niewielkie. Służą do tego duże zasobniki

22 Przykładowe wyliczenia Domek jednorodzinny zamieszkały przez cztery osoby, gdzie na jedną osobę przypada 28 litrów wo dy dziennie o temperaturze 60 C posiada łączne za potrzebowanie na poziomie 112 litrów na dzieo.

23 Przykładowe wyliczenia cd. Dobowa ilość ciepła potrzebna do podgrzania 112 litrów c.w.u. od temperatury 10 C do 60 C wynosi 6,5 kwh. Do tej wartości należy jeszcze dodać 1,5 kwh strat zbiornika.

24 Przykładowe wyliczenia cd. Łączna ilość ciepła do ogrzania wody wynosi 8 kwh. Przy wysokim współczynniku pokrycia ciepła przez instalację słoneczną należy zmagazynować podwójna ilość ciepła 16 kwh

25 Przykładowe wyliczenia cd. Do tego celu wystarczy nam zbiornik 300 litrowy oraz kolektory płaskie słoneczne o łącznej powierzchni 4,6 metrów kwadratowych lub kolektor próżniowy 3,2 metra kwadratowego. Taka ilość energii dostępna jest od kwietnia do października.

26 Grupa pompowa W zestawach solarnych stosowane są pompy z separatorem powietrza. To duża wygoda, gdyż można odpowietrzać układ solarny w kotłowni - bezpośrednio przy grupie pompowej.

27 Programator 1. Sterowanie pompą w sposób ciągły 2. Funkcje zabezpieczające - kolektor i zasobnik. 3. Zrzut ciepła poprzez kolektor - regulator można przełączyd w specjalny TRYB URLOPOWY. 4. Specjalizowany wyświetlacz graficzny. 5. Sterowanie rozbudowanymi układami.

28 Dziękuję za uwagę
