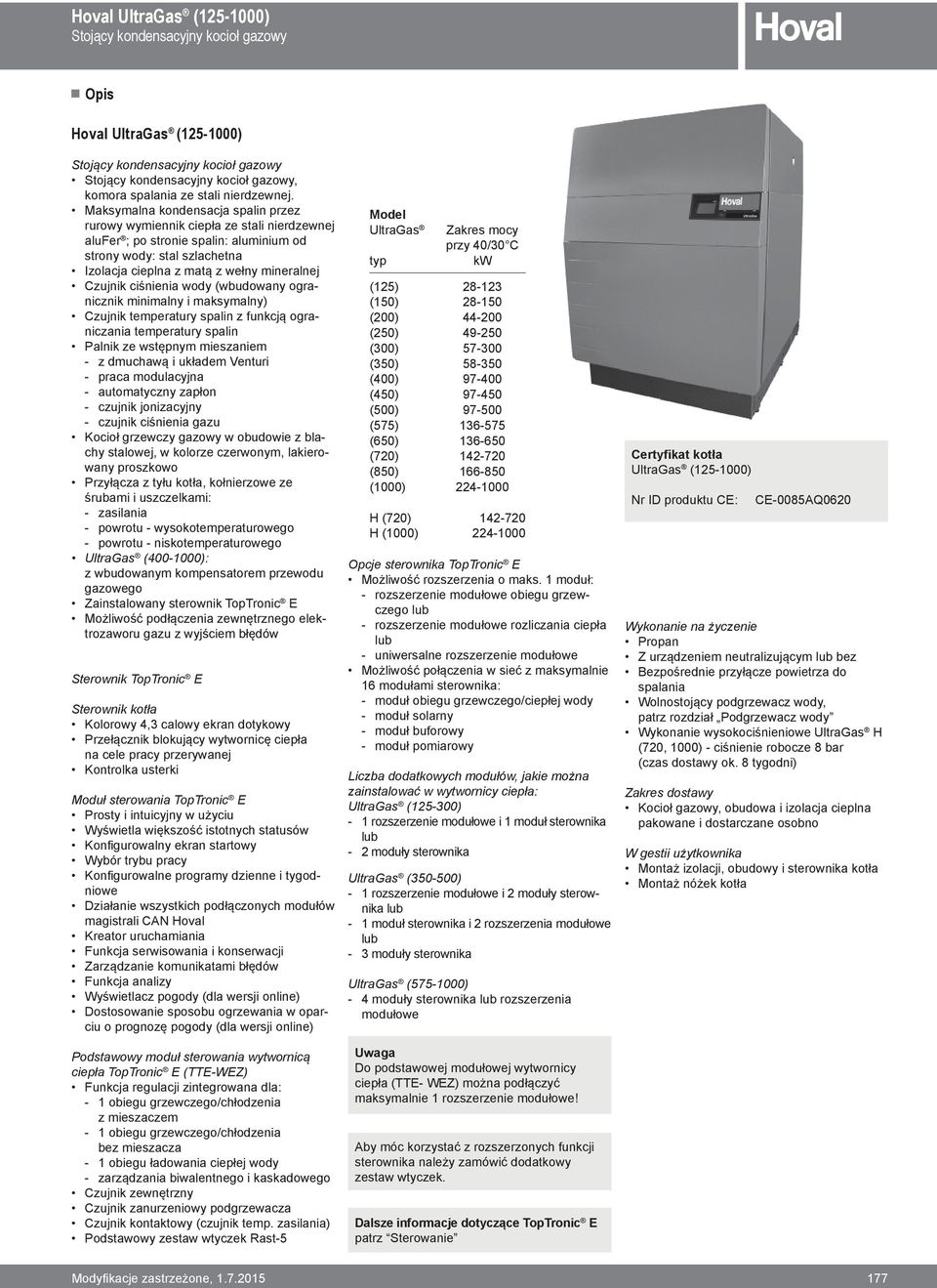

1 Floor-standing Stojący kondensacyjny gas condensing kocioł gazowy boiler Description Opis Hoval UltraGas ( ) Stojący kondensacyjny kocioł gazowy Stojący kondensacyjny kocioł gazowy, komora spalania ze stali nierdzewnej. Maksymalna kondensacja spalin przez rurowy wymiennik ciepła ze stali nierdzewnej alufer ; po stronie spalin: aluminium od strony wody: stal szlachetna Izolacja cieplna z matą z wełny mineralnej Czujnik ciśnienia wody (wbudowany ogranicznik minimalny i maksymalny) Czujnik temperatury spalin z funkcją ograniczania temperatury spalin Palnik ze wstępnym mieszaniem z dmuchawą i układem Venturi praca modulacyjna automatyczny zapłon czujnik jonizacyjny czujnik ciśnienia gazu Kocioł grzewczy gazowy w obudowie z blachy stalowej, w kolorze czerwonym, lakierowany proszkowo Przyłącza z tyłu kotła, kołnierzowe ze śrubami i uszczelkami: zasilania powrotu - wysokotemperaturowego powrotu - niskotemperaturowego UltraGas ( ): z wbudowanym kompensatorem przewodu gazowego Zainstalowany sterownik TopTronic E Możliwość podłączenia zewnętrznego elektrozaworu gazu z wyjściem błędów Sterownik TopTronic E Sterownik kotła Kolorowy 4,3 calowy ekran dotykowy Przełącznik blokujący wytwornicę ciepła na cele pracy przerywanej Kontrolka usterki Moduł sterowania TopTronic E Prosty i intuicyjny w użyciu Wyświetla większość istotnych statusów Konfigurowalny ekran startowy Wybór trybu pracy Konfigurowalne programy dzienne i tygodniowe Działanie wszystkich podłączonych modułów magistrali CAN Hoval Kreator uruchamiania Funkcja serwisowania i konserwacji Zarządzanie komunikatami błędów Funkcja analizy Wyświetlacz pogody (dla wersji online) Dostosowanie sposobu ogrzewania w oparciu o prognozę pogody (dla wersji online) Podstawowy moduł sterowania wytwornicą ciepła TopTronic E (TTE-WEZ) Funkcja regulacji zintegrowana dla: 1 obiegu grzewczego/chłodzenia z mieszaczem 1 obiegu grzewczego/chłodzenia bez mieszacza 1 obiegu ładowania ciepłej wody zarządzania biwalentnego i kaskadowego Czujnik zewnętrzny Czujnik zanurzeniowy podgrzewacza Czujnik kontaktowy (czujnik temp. zasilania) Podstawowy zestaw wtyczek Rast-5 Model UltraGas typ Zakres mocy przy 40/30 C kw (125) (150) (200) (250) (300) (350) (400) (450) (500) (575) (650) (720) (850) (1000) H (720) H (1000) Opcje sterownika TopTronic E Możliwość rozszerzenia o maks. 1 moduł: rozszerzenie modułowe obiegu grzewczego lub rozszerzenie modułowe rozliczania ciepła lub uniwersalne rozszerzenie modułowe Możliwość połączenia w sieć z maksymalnie 16 modułami sterownika: moduł obiegu grzewczego/ciepłej wody moduł solarny moduł buforowy moduł pomiarowy Liczba dodatkowych modułów, jakie można zainstalować w wytwornicy ciepła: UltraGas ( ) 1 rozszerzenie modułowe i 1 moduł sterownika lub 2 moduły sterownika UltraGas ( ) 1 rozszerzenie modułowe i 2 moduły sterownika lub 1 moduł sterownika i 2 rozszerzenia modułowe lub 3 moduły sterownika UltraGas ( ) 4 moduły sterownika lub rozszerzenia modułowe Uwaga Do podstawowej modułowej wytwornicy ciepła (TTE- WEZ) można podłączyć maksymalnie 1 rozszerzenie modułowe! Aby móc korzystać z rozszerzonych funkcji sterownika należy zamówić dodatkowy zestaw wtyczek. Dalsze informacje dotyczące TopTronic E patrz Sterowanie Certyfikat kotła UltraGas ( ) Nr ID produktu CE: CE-0085AQ0620 Wykonanie na życzenie Propan Z urządzeniem neutralizującym lub bez Bezpośrednie przyłącze powietrza do spalania Wolnostojący podgrzewacz wody, patrz rozdział Podgrzewacz wody Wykonanie wysokociśnieniowe UltraGas H (720, 1000) - ciśnienie robocze 8 bar (czas dostawy ok. 8 tygodni) Zakres dostawy Kocioł gazowy, obudowa i izolacja cieplna pakowane i dostarczane osobno W gestii użytkownika Montaż izolacji, obudowy i sterownika kotła Montaż nóżek kotła Subject Modyfikacje to modifications, zastrzeżone,

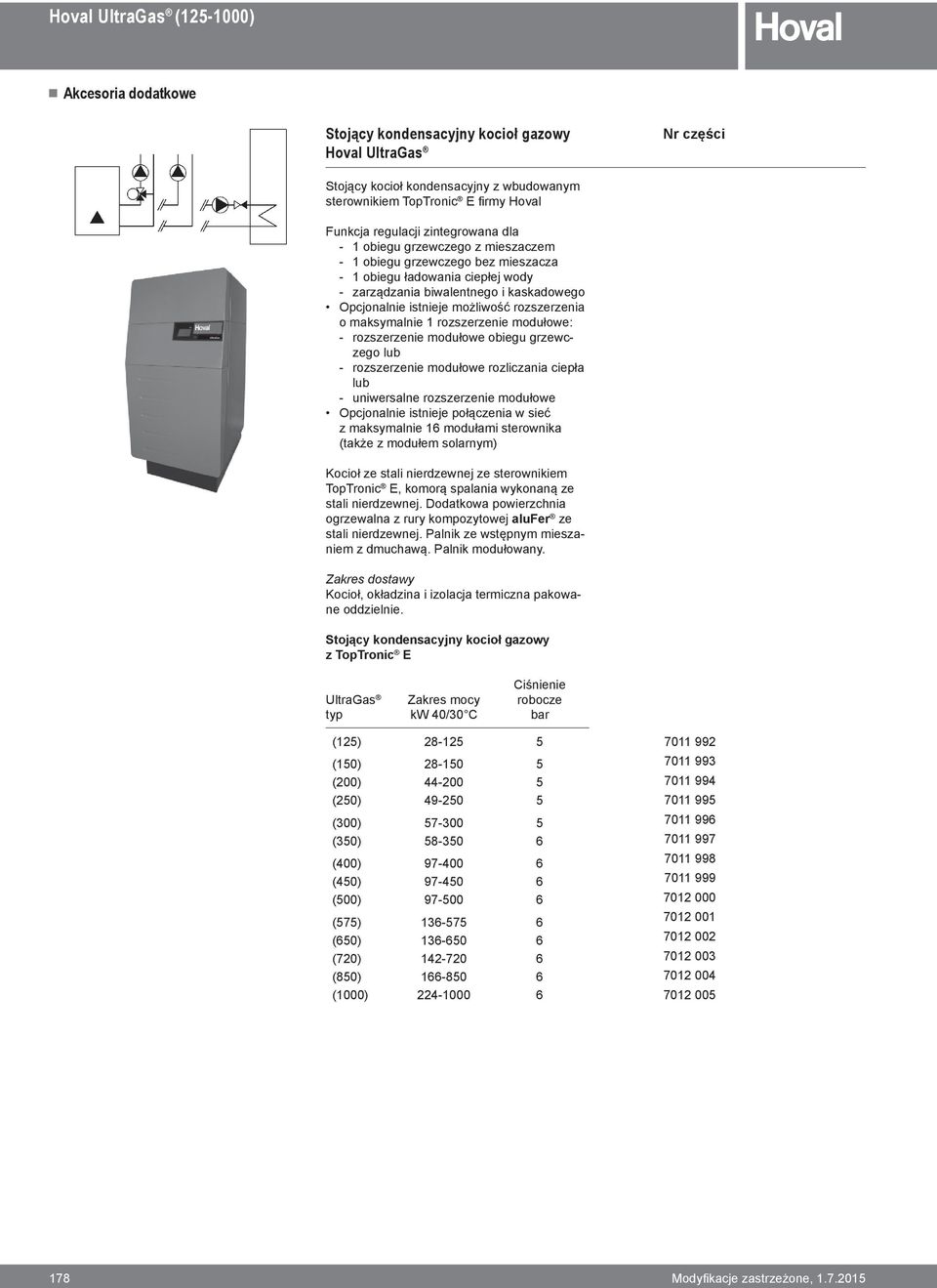

2 Part Akcesoria No. dodatkowe Stojący kondensacyjny kocioł gazowy Hoval UltraGas Nr Part części No. Stojący kocioł kondensacyjny z wbudowanym sterownikiem TopTronic E firmy Hoval Funkcja regulacji zintegrowana dla 1 obiegu grzewczego z mieszaczem 1 obiegu grzewczego bez mieszacza 1 obiegu ładowania ciepłej wody zarządzania biwalentnego i kaskadowego Opcjonalnie istnieje możliwość rozszerzenia o maksymalnie 1 rozszerzenie modułowe: rozszerzenie modułowe obiegu grzewczego lub rozszerzenie modułowe rozliczania ciepła lub uniwersalne rozszerzenie modułowe Opcjonalnie istnieje połączenia w sieć z maksymalnie 16 modułami sterownika (także z modułem solarnym) Kocioł ze stali nierdzewnej ze sterownikiem TopTronic E, komorą spalania wykonaną ze stali nierdzewnej. Dodatkowa powierzchnia ogrzewalna z rury kompozytowej alufer ze stali nierdzewnej. Palnik ze wstępnym mieszaniem z dmuchawą. Palnik modułowany. Zakres dostawy Kocioł, okładzina i izolacja termiczna pakowane oddzielnie. Stojący kondensacyjny kocioł gazowy z TopTronic E Ciśnienie UltraGas Zakres mocy robocze typ kw 40/30 C bar (125) (150) (200) (250) (300) (350) (400) (450) (500) (575) (650) (720) (850) (1000) Modyfikacje Subject to modifications, zastrzeżone,

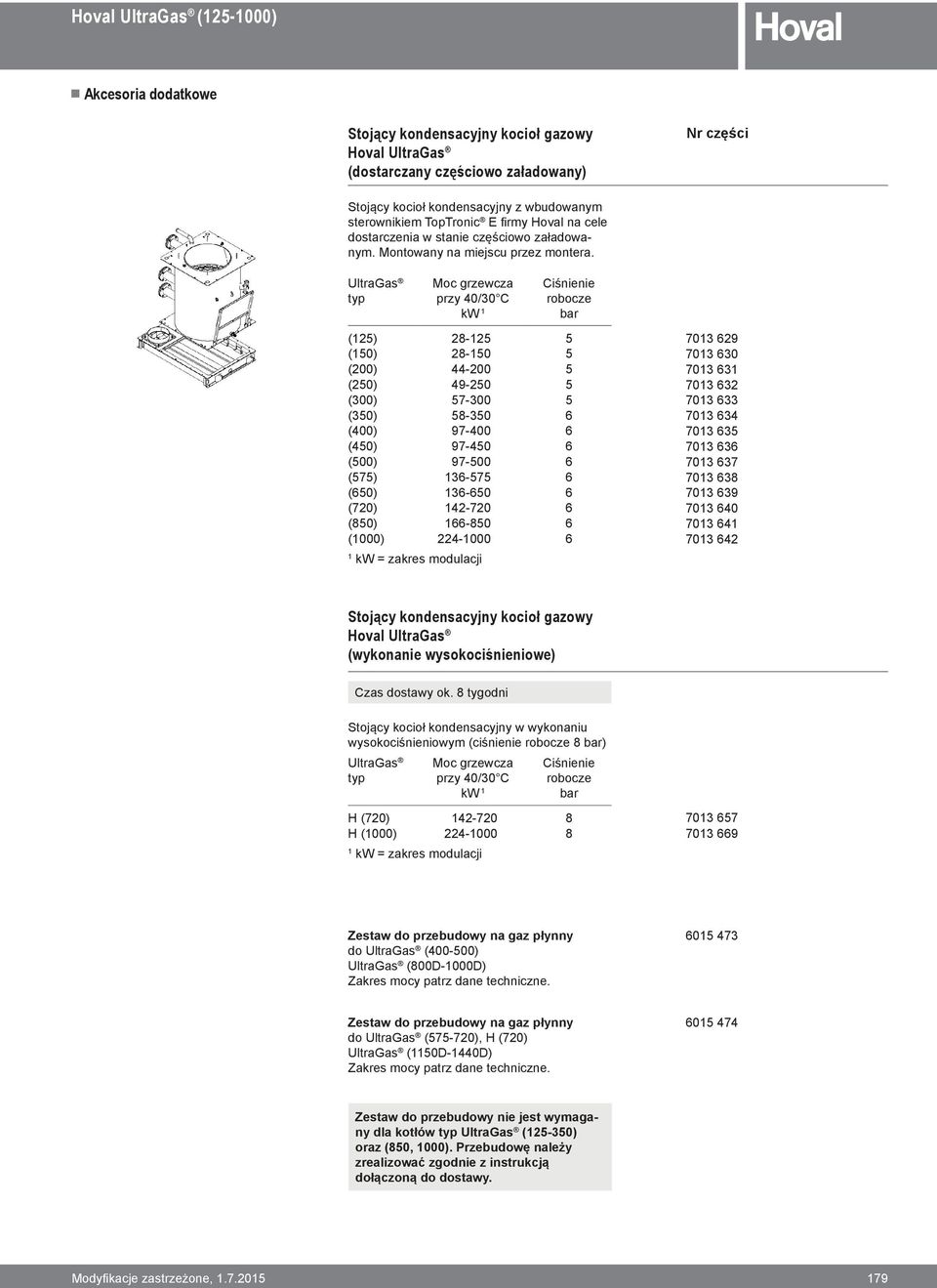

3 Akcesoria Part No. dodatkowe Stojący kondensacyjny kocioł gazowy Hoval UltraGas (dostarczany częściowo załadowany) Nr Part części No. Stojący kocioł kondensacyjny z wbudowanym sterownikiem TopTronic E firmy Hoval na cele dostarczenia w stanie częściowo załadowanym. Montowany na miejscu przez montera. UltraGas typ Moc grzewcza przy 40/30 C kw 1 Ciśnienie robocze bar (125) (150) (200) (250) (300) (350) (400) (450) (500) (575) (650) (720) (850) (1000) kw = zakres modulacji Stojący kondensacyjny kocioł gazowy Hoval UltraGas (wykonanie wysokociśnieniowe) Czas dostawy ok. 8 tygodni Stojący kocioł kondensacyjny w wykonaniu wysokociśnieniowym (ciśnienie robocze 8 bar) UltraGas typ Moc grzewcza przy 40/30 C Ciśnienie robocze kw 1 bar H (720) H (1000) kw = zakres modulacji Zestaw do przebudowy na gaz płynny do UltraGas ( ) UltraGas (800D-1000D) Zakres mocy patrz dane techniczne Zestaw do przebudowy na gaz płynny do UltraGas ( ), H (720) UltraGas (1150D-1440D) Zakres mocy patrz dane techniczne Zestaw do przebudowy nie jest wymagany dla kotłów typ UltraGas ( ) oraz (850, 1000). Przebudowę należy zrealizować zgodnie z instrukcją dołączoną do dostawy. Subject Modyfikacje to modifications, zastrzeżone,

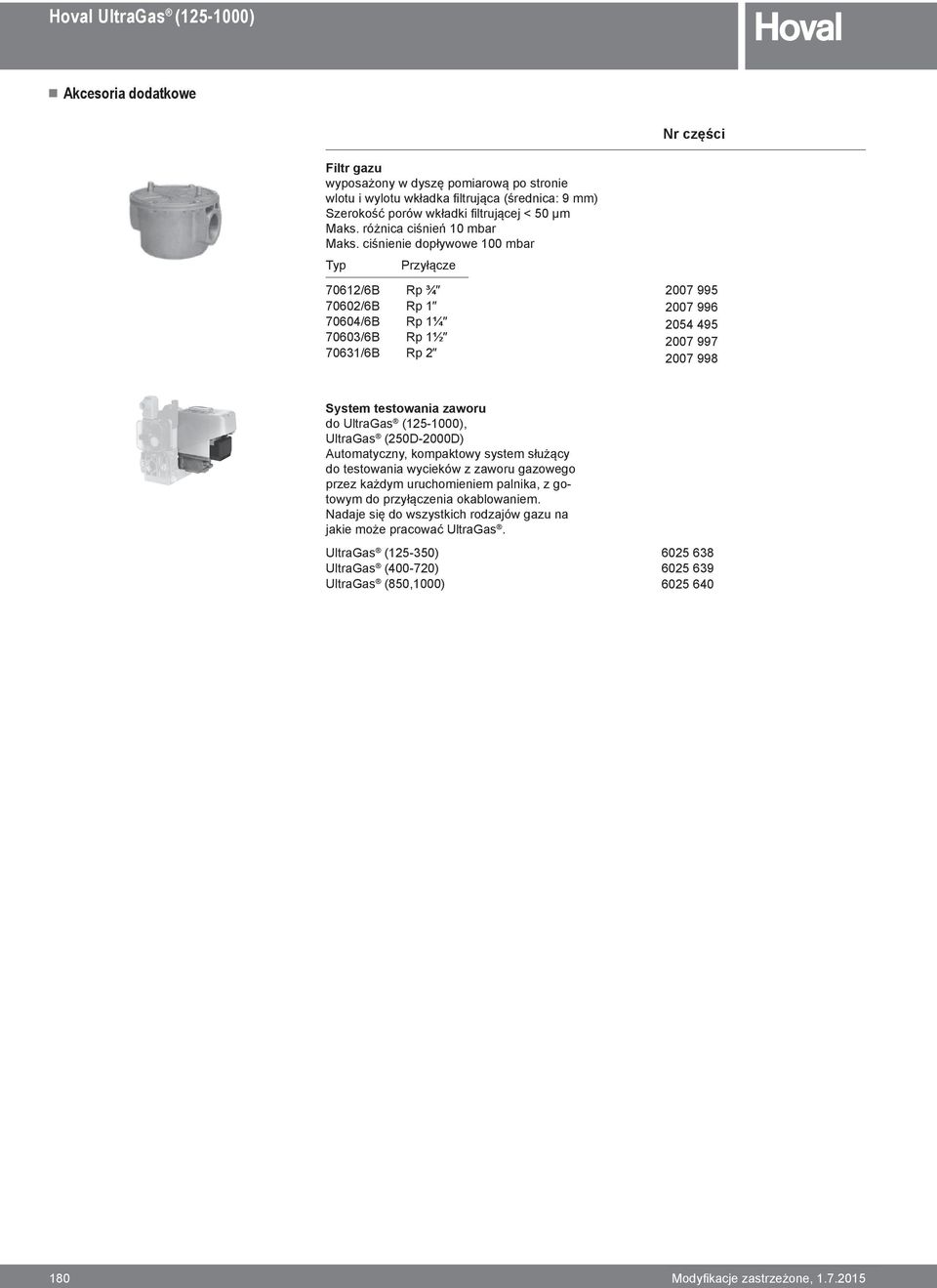

4 Part Akcesoria No. dodatkowe Nr Part części No. Filtr gazu wyposażony w dyszę pomiarową po stronie wlotu i wylotu wkładka filtrująca (średnica: 9 mm) Szerokość porów wkładki filtrującej < 50 µm Maks. różnica ciśnień 10 mbar Maks. ciśnienie dopływowe 100 mbar Typ Przyłącze 70612/6B Rp ¾ 70602/6B Rp /6B Rp 1¼ 70603/6B Rp 1½ 70631/6B Rp System testowania zaworu do UltraGas ( ), UltraGas (250D-2000D) Automatyczny, kompaktowy system służący do testowania wycieków z zaworu gazowego przez każdym uruchomieniem palnika, z gotowym do przyłączenia okablowaniem. Nadaje się do wszystkich rodzajów gazu na jakie może pracować UltraGas. UltraGas ( ) UltraGas ( ) UltraGas (850,1000) Modyfikacje Subject to modifications, zastrzeżone,

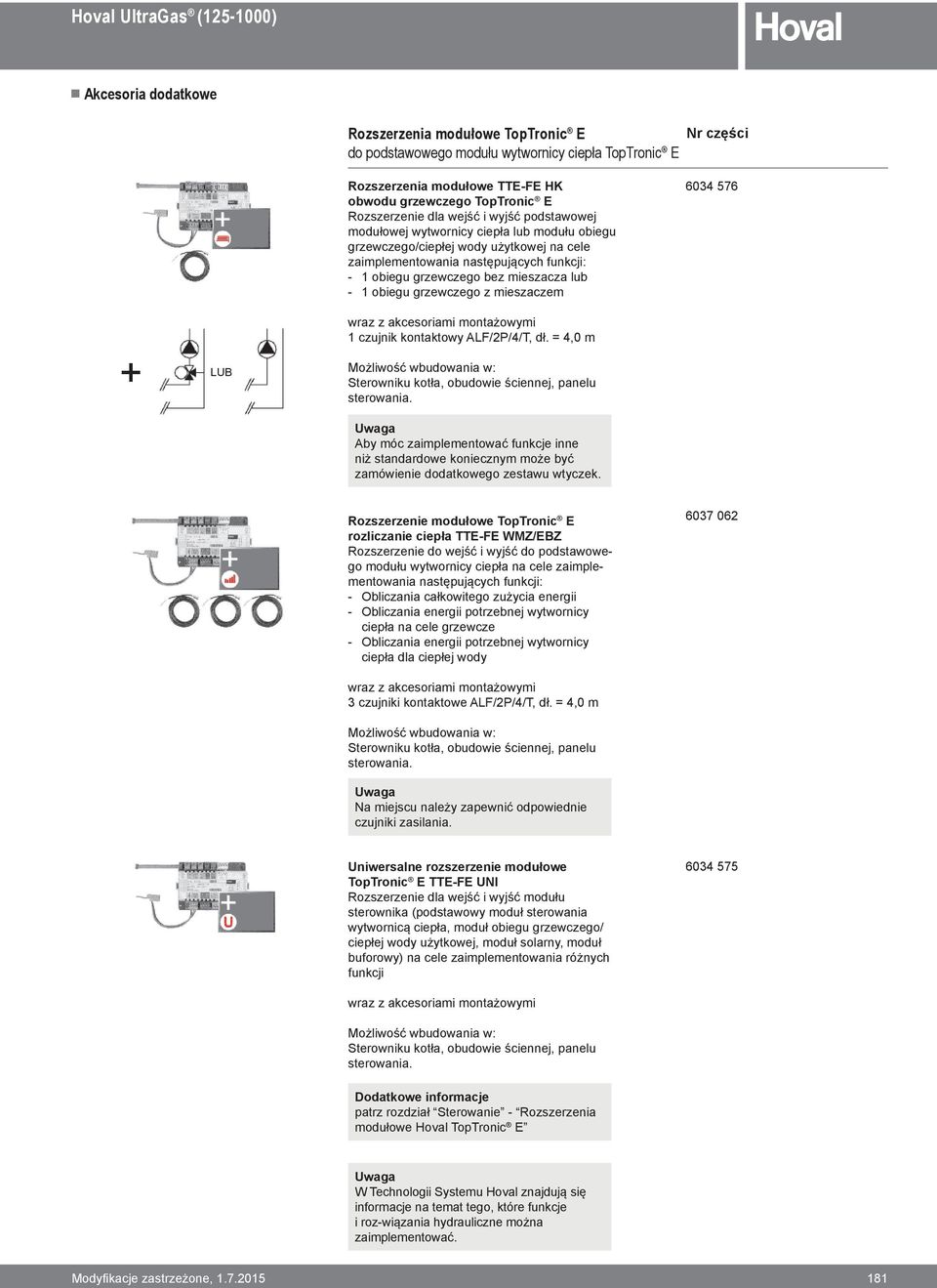

5 Akcesoria Part No. dodatkowe Rozszerzenia modułowe TopTronic E do podstawowego modułu wytwornicy ciepła TopTronic E Nr Part części No. Rozszerzenia modułowe TTE-FE HK obwodu grzewczego TopTronic E Rozszerzenie dla wejść i wyjść podstawowej modułowej wytwornicy ciepła lub modułu obiegu grzewczego/ciepłej wody użytkowej na cele zaimplementowania następujących funkcji: 1 obiegu grzewczego bez mieszacza lub 1 obiegu grzewczego z mieszaczem LUB wraz z akcesoriami montażowymi 1 czujnik kontaktowy ALF/2P/4/T, dł. = 4,0 m Możliwość wbudowania w: Sterowniku kotła, obudowie ściennej, panelu sterowania. Uwaga Aby móc zaimplementować funkcje inne niż standardowe koniecznym może być zamówienie dodatkowego zestawu wtyczek. Rozszerzenie modułowe TopTronic E rozliczanie ciepła TTE-FE WMZ/EBZ Rozszerzenie do wejść i wyjść do podstawowego modułu wytwornicy ciepła na cele zaimplementowania następujących funkcji: Obliczania całkowitego zużycia energii Obliczania energii potrzebnej wytwornicy ciepła na cele grzewcze Obliczania energii potrzebnej wytwornicy ciepła dla ciepłej wody wraz z akcesoriami montażowymi 3 czujniki kontaktowe ALF/2P/4/T, dł. = 4,0 m Możliwość wbudowania w: Sterowniku kotła, obudowie ściennej, panelu sterowania. Uwaga Na miejscu należy zapewnić odpowiednie czujniki zasilania. Uniwersalne rozszerzenie modułowe TopTronic E TTE-FE UNI Rozszerzenie dla wejść i wyjść modułu sterownika (podstawowy moduł sterowania wytwornicą ciepła, moduł obiegu grzewczego/ ciepłej wody użytkowej, moduł solarny, moduł buforowy) na cele zaimplementowania różnych funkcji wraz z akcesoriami montażowymi Możliwość wbudowania w: Sterowniku kotła, obudowie ściennej, panelu sterowania. Dodatkowe informacje patrz rozdział Sterowanie - Rozszerzenia modułowe Hoval TopTronic E Uwaga W Technologii Systemu Hoval znajdują się informacje na temat tego, które funkcje i roz-wiązania hydrauliczne można zaimplementować. Subject Modyfikacje to modifications, zastrzeżone,

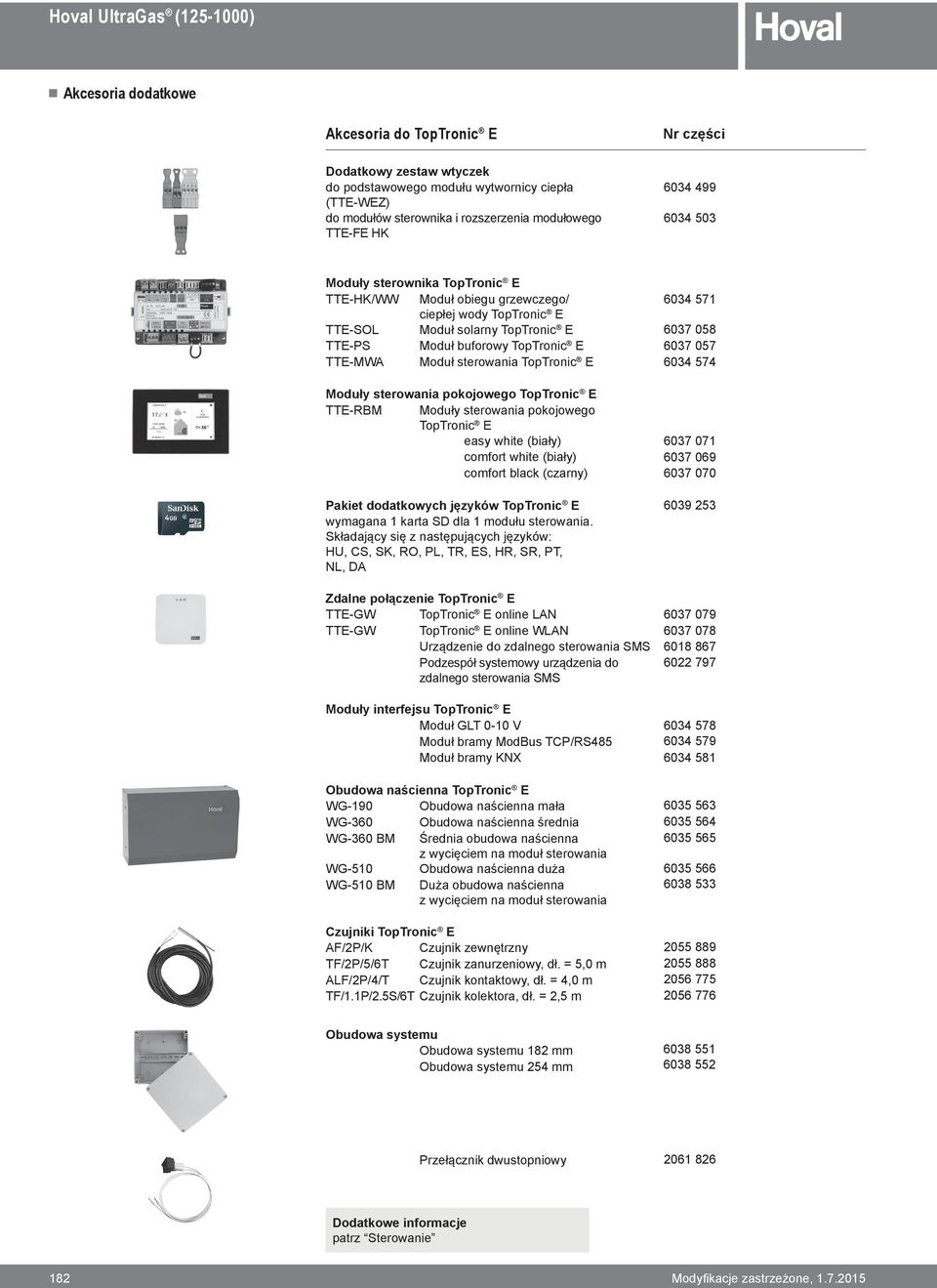

6 Part Akcesoria No. dodatkowe Akcesoria do TopTronic E Dodatkowy zestaw wtyczek do podstawowego modułu wytwornicy ciepła (TTE-WEZ) do modułów sterownika i rozszerzenia modułowego TTE-FE HK Nr Part części No Moduły sterownika TopTronic E TTE-HK/WW Moduł obiegu grzewczego/ ciepłej wody TopTronic E TTE-SOL Moduł solarny TopTronic E TTE-PS Moduł buforowy TopTronic E TTE-MWA Moduł sterowania TopTronic E Moduły sterowania pokojowego TopTronic E TTE-RBM Moduły sterowania pokojowego TopTronic E easy white (biały) comfort white (biały) comfort black (czarny) Pakiet dodatkowych języków TopTronic E wymagana 1 karta SD dla 1 modułu sterowania. Składający się z następujących języków: HU, CS, SK, RO, PL, TR, ES, HR, SR, PT, NL, DA Zdalne połączenie TopTronic E TTE-GW TopTronic E online LAN TTE-GW TopTronic E online WLAN Urządzenie do zdalnego sterowania SMS Podzespół systemowy urządzenia do zdalnego sterowania SMS Moduły interfejsu TopTronic E Moduł GLT 0-10 V Moduł bramy ModBus TCP/RS485 Moduł bramy KNX Obudowa naścienna TopTronic E WG-190 Obudowa naścienna mała WG-360 Obudowa naścienna średnia WG-360 BM Średnia obudowa naścienna z wycięciem na moduł sterowania WG-510 Obudowa naścienna duża WG-510 BM Duża obudowa naścienna z wycięciem na moduł sterowania Czujniki TopTronic E AF/2P/K Czujnik zewnętrzny TF/2P/5/6T Czujnik zanurzeniowy, dł. = 5,0 m ALF/2P/4/T Czujnik kontaktowy, dł. = 4,0 m TF/1.1P/2.5S/6T Czujnik kolektora, dł. = 2,5 m Obudowa systemu Obudowa systemu 182 mm Obudowa systemu 254 mm Przełącznik dwustopniowy Dodatkowe informacje patrz Sterowanie 182 Modyfikacje Subject to modifications, zastrzeżone,

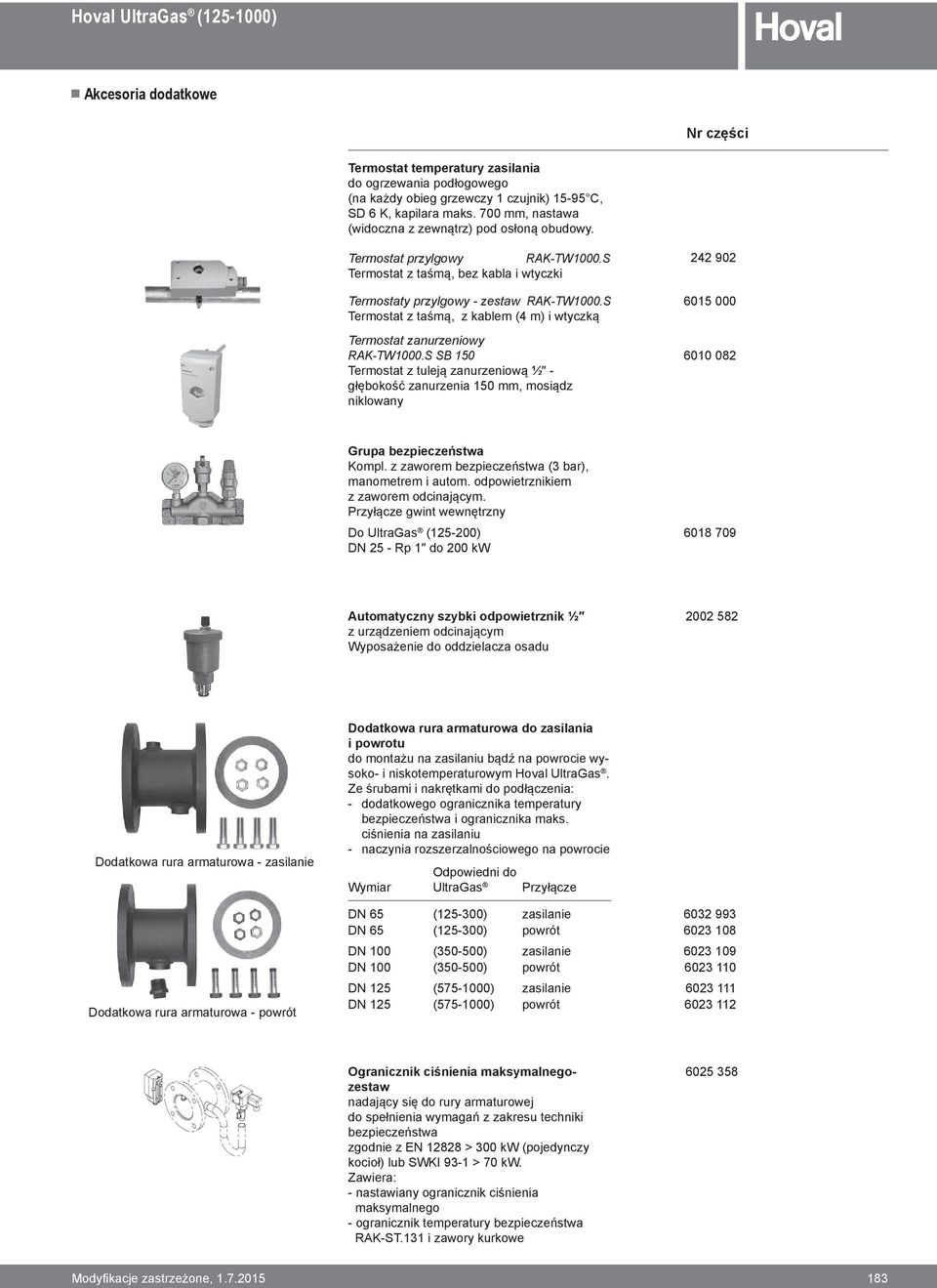

7 Akcesoria Part No. dodatkowe Nr Part części No. Termostat temperatury zasilania do ogrzewania podłogowego (na każdy obieg grzewczy 1 czujnik) C, SD 6 K, kapilara maks. 700 mm, nastawa (widoczna z zewnątrz) pod osłoną obudowy. Termostat przylgowy RAK-TW1000.S Termostat z taśmą, bez kabla i wtyczki Termostaty przylgowy - zestaw RAK-TW1000.S Termostat z taśmą, z kablem (4 m) i wtyczką Termostat zanurzeniowy RAK-TW1000.S SB 150 Termostat z tuleją zanurzeniową ½ - głębokość zanurzenia 150 mm, mosiądz niklowany Grupa bezpieczeństwa Kompl. z zaworem bezpieczeństwa (3 bar), manometrem i autom. odpowietrznikiem z zaworem odcinającym. Przyłącze gwint wewnętrzny Do UltraGas ( ) DN 25 - Rp 1 do 200 kw Automatyczny szybki odpowietrznik ½ z urządzeniem odcinającym Wyposażenie do oddzielacza osadu Dodatkowa rura armaturowa - zasilanie Dodatkowa rura armaturowa - powrót Dodatkowa rura armaturowa do zasilania i powrotu do montażu na zasilaniu bądź na powrocie wysoko- i niskotemperaturowym Hoval UltraGas. Ze śrubami i nakrętkami do podłączenia: - dodatkowego ogranicznika temperatury bezpieczeństwa i ogranicznika maks. ciśnienia na zasilaniu - naczynia rozszerzalnościowego na powrocie Wymiar Odpowiedni do UltraGas Przyłącze DN 65 ( ) zasilanie DN 65 ( ) powrót DN 100 ( ) zasilanie DN 100 ( ) powrót DN 125 ( ) zasilanie DN 125 ( ) powrót Ogranicznik ciśnienia maksymalnegozestaw nadający się do rury armaturowej do spełnienia wymagań z zakresu techniki bezpieczeństwa zgodnie z EN > 300 kw (pojedynczy kocioł) lub SWKI 93-1 > 70 kw. Zawiera: - nastawiany ogranicznik ciśnienia maksymalnego - ogranicznik temperatury bezpieczeństwa RAK-ST.131 i zawory kurkowe Subject Modyfikacje to modifications, zastrzeżone,

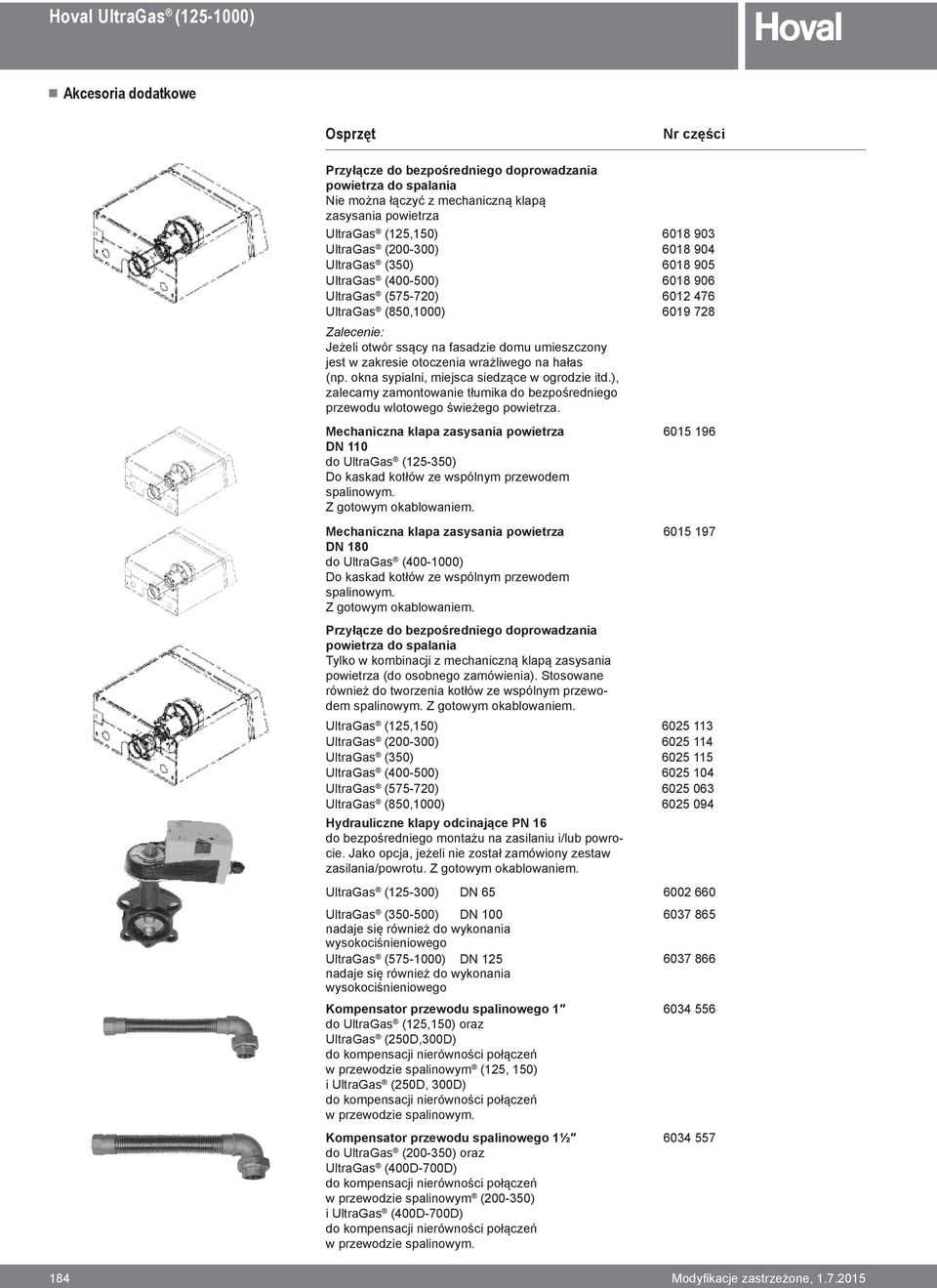

8 Part Akcesoria No. dodatkowe Osprzęt Nr Part części No. Przyłącze do bezpośredniego doprowadzania powietrza do spalania Nie można łączyć z mechaniczną klapą zasysania powietrza UltraGas (125,150) UltraGas ( ) UltraGas (350) UltraGas ( ) UltraGas ( ) UltraGas (850,1000) Zalecenie: Jeżeli otwór ssący na fasadzie domu umieszczony jest w zakresie otoczenia wrażliwego na hałas (np. okna sypialni, miejsca siedzące w ogrodzie itd.), zalecamy zamontowanie tłumika do bezpośredniego przewodu wlotowego świeżego powietrza. Mechaniczna klapa zasysania powietrza DN 110 do UltraGas ( ) Do kaskad kotłów ze wspólnym przewodem spalinowym. Z gotowym okablowaniem. Mechaniczna klapa zasysania powietrza DN 180 do UltraGas ( ) Do kaskad kotłów ze wspólnym przewodem spalinowym. Z gotowym okablowaniem Przyłącze do bezpośredniego doprowadzania powietrza do spalania Tylko w kombinacji z mechaniczną klapą zasysania powietrza (do osobnego zamówienia). Stosowane również do tworzenia kotłów ze wspólnym przewodem spalinowym. Z gotowym okablowaniem. UltraGas (125,150) UltraGas ( ) UltraGas (350) UltraGas ( ) UltraGas ( ) UltraGas (850,1000) Hydrauliczne klapy odcinające PN 16 do bezpośredniego montażu na zasilaniu i/lub powrocie. Jako opcja, jeżeli nie został zamówiony zestaw zasilania/powrotu. Z gotowym okablowaniem. UltraGas ( ) DN 65 UltraGas ( ) DN 100 nadaje się również do wykonania wysokociśnieniowego UltraGas ( ) DN 125 nadaje się również do wykonania wysokociśnieniowego Kompensator przewodu spalinowego 1 do UltraGas (125,150) oraz UltraGas (250D,300D) do kompensacji nierówności połączeń w przewodzie spalinowym (125, 150) i UltraGas (250D, 300D) do kompensacji nierówności połączeń w przewodzie spalinowym. Kompensator przewodu spalinowego 1½ do UltraGas ( ) oraz UltraGas (400D-700D) do kompensacji nierówności połączeń w przewodzie spalinowym ( ) i UltraGas (400D-700D) do kompensacji nierówności połączeń w przewodzie spalinowym Modyfikacje Subject to modifications, zastrzeżone,

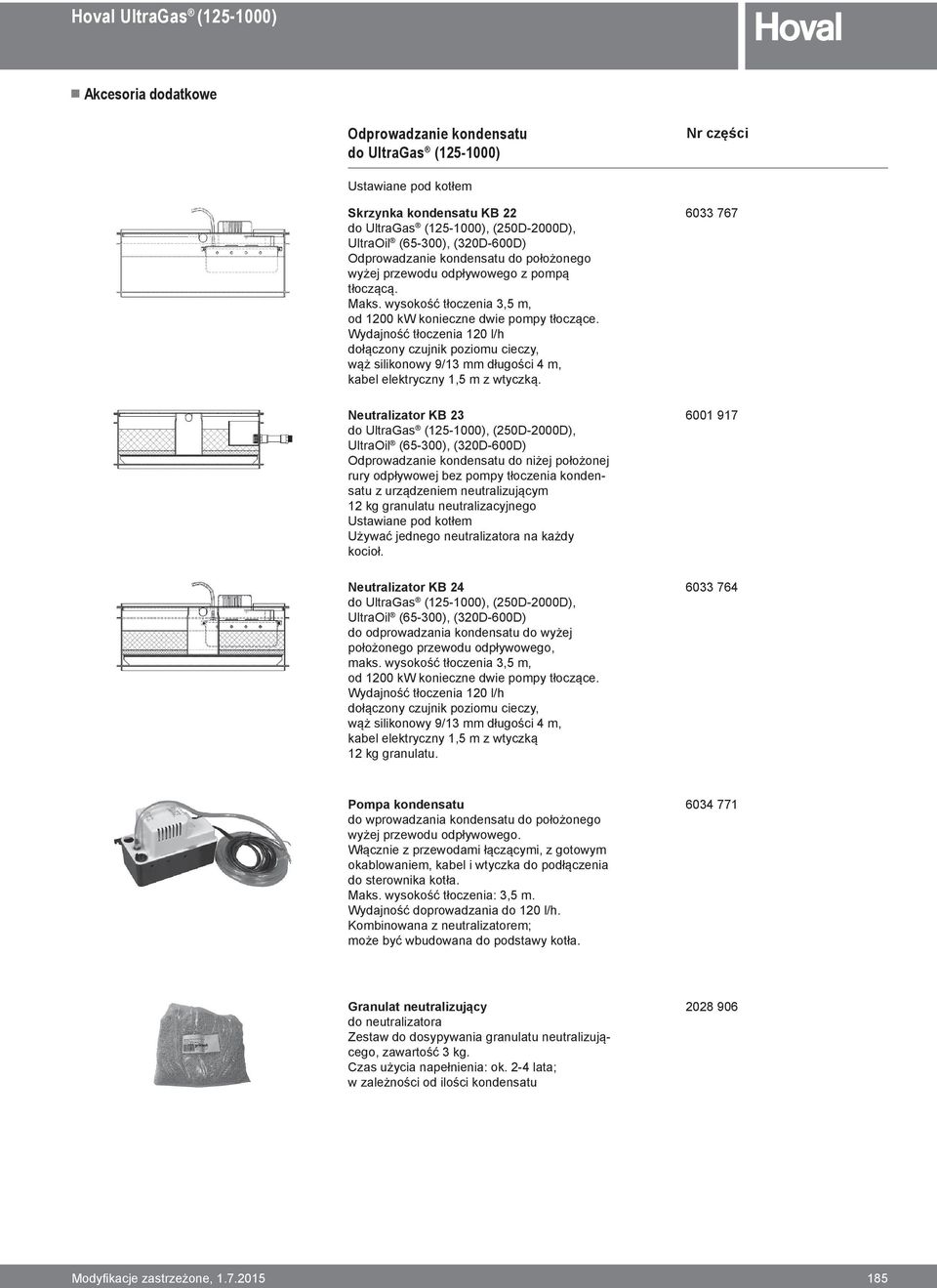

9 Akcesoria Part No. dodatkowe Odprowadzanie kondensatu do UltraGas ( ) Nr Part części No. Ustawiane pod kotłem Skrzynka kondensatu KB 22 do UltraGas ( ), (250D-2000D), UltraOil (65-300), (320D-600D) Odprowadzanie kondensatu do położonego wyżej przewodu odpływowego z pompą tłoczącą. Maks. wysokość tłoczenia 3,5 m, od 1200 kw konieczne dwie pompy tłoczące. Wydajność tłoczenia 120 l/h dołączony czujnik poziomu cieczy, wąż silikonowy 9/13 mm długości 4 m, kabel elektryczny 1,5 m z wtyczką. Neutralizator KB 23 do UltraGas ( ), (250D-2000D), UltraOil (65-300), (320D-600D) Odprowadzanie kondensatu do niżej położonej rury odpływowej bez pompy tłoczenia kondensatu z urządzeniem neutralizującym 12 kg granulatu neutralizacyjnego Ustawiane pod kotłem Używać jednego neutralizatora na każdy kocioł. Neutralizator KB 24 do UltraGas ( ), (250D-2000D), UltraOil (65-300), (320D-600D) do odprowadzania kondensatu do wyżej położonego przewodu odpływowego, maks. wysokość tłoczenia 3,5 m, od 1200 kw konieczne dwie pompy tłoczące. Wydajność tłoczenia 120 l/h dołączony czujnik poziomu cieczy, wąż silikonowy 9/13 mm długości 4 m, kabel elektryczny 1,5 m z wtyczką 12 kg granulatu Pompa kondensatu do wprowadzania kondensatu do położonego wyżej przewodu odpływowego. Włącznie z przewodami łączącymi, z gotowym okablowaniem, kabel i wtyczka do podłączenia do sterownika kotła. Maks. wysokość tłoczenia: 3,5 m. Wydajność doprowadzania do 120 l/h. Kombinowana z neutralizatorem; może być wbudowana do podstawy kotła Granulat neutralizujący do neutralizatora Zestaw do dosypywania granulatu neutralizującego, zawartość 3 kg. Czas użycia napełnienia: ok. 2-4 lata; w zależności od ilości kondensatu Subject Modyfikacje to modifications, zastrzeżone,

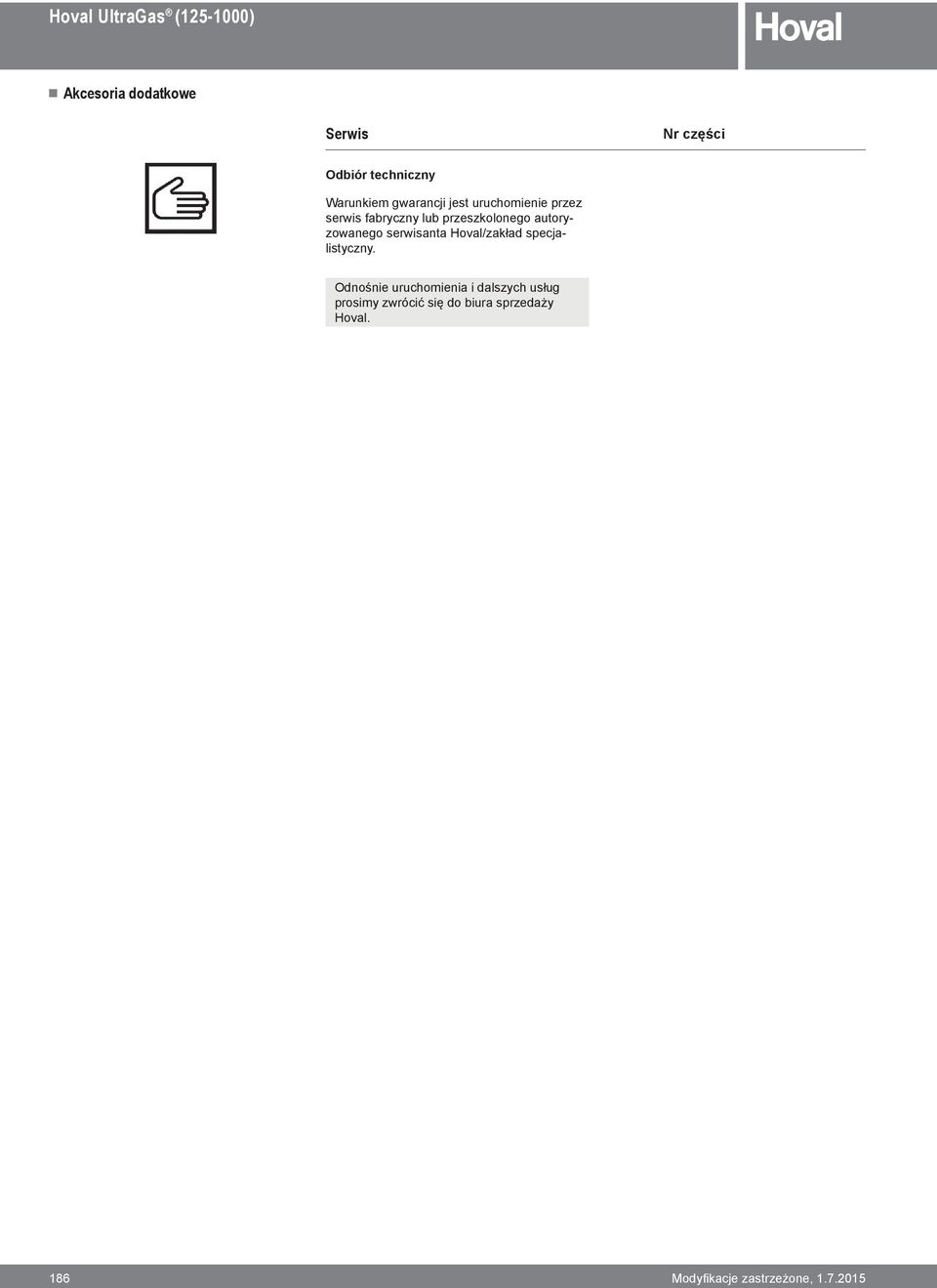

10 Part Akcesoria No. dodatkowe Serwis Nr Part części No. Odbiór techniczny Warunkiem gwarancji jest uruchomienie przez serwis fabryczny lub przeszkolonego autoryzowanego serwisanta Hoval/zakład specjalistyczny. Odnośnie uruchomienia i dalszych usług prosimy zwrócić się do biura sprzedaży Hoval. 186 Modyfikacje Subject to modifications, zastrzeżone,

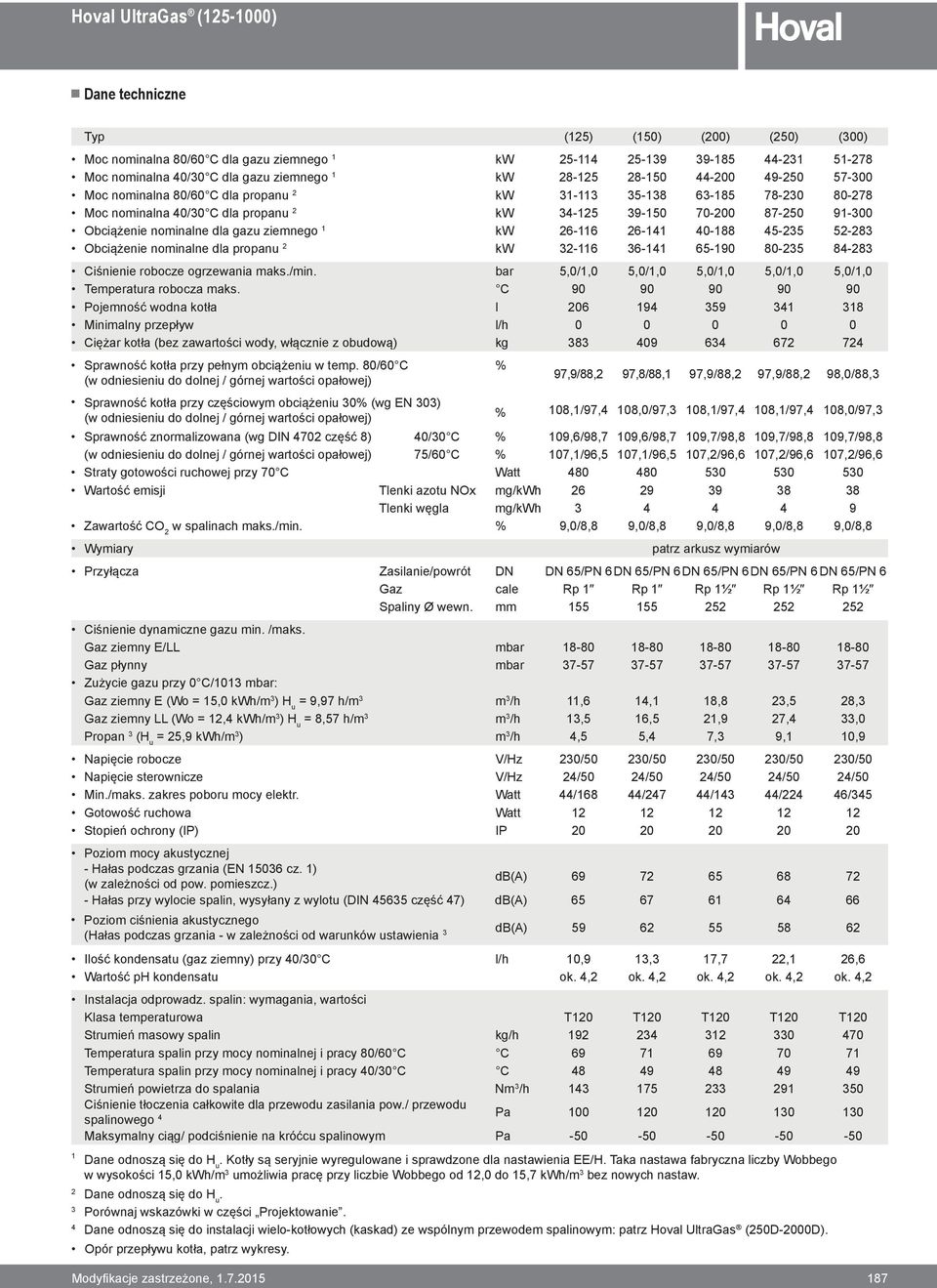

11 Dane Technical techniczne data Typ (125) (150) (200) (250) (300) Moc nominalna 80/60 C dla gazu ziemnego 1 kw Moc nominalna 40/30 C dla gazu ziemnego 1 kw Moc nominalna 80/60 C dla propanu 2 kw Moc nominalna 40/30 C dla propanu 2 kw Obciążenie nominalne dla gazu ziemnego 1 kw Obciążenie nominalne dla propanu 2 kw Ciśnienie robocze ogrzewania maks./min. bar 5,0/1,0 5,0/1,0 5,0/1,0 5,0/1,0 5,0/1,0 Temperatura robocza maks. C Pojemność wodna kotła l Minimalny przepływ l/h Ciężar kotła (bez zawartości wody, włącznie z obudową) kg Sprawność kotła przy pełnym obciążeniu w temp. 80/60 C % (w odniesieniu do dolnej / górnej wartości opałowej) 97,9/88,2 97,8/88,1 97,9/88,2 97,9/88,2 98,0/88,3 Sprawność kotła przy częściowym obciążeniu 30% (wg EN 303) (w odniesieniu do dolnej / górnej wartości opałowej) % 108,1/97,4 108,0/97,3 108,1/97,4 108,1/97,4 108,0/97,3 Sprawność znormalizowana (wg DIN 4702 część 8) 40/30 C % 109,6/98,7 109,6/98,7 109,7/98,8 109,7/98,8 109,7/98,8 (w odniesieniu do dolnej / górnej wartości opałowej) 75/60 C % 107,1/96,5 107,1/96,5 107,2/96,6 107,2/96,6 107,2/96,6 Straty gotowości ruchowej przy 70 C Watt Wartość emisji Tlenki azotu NOx mg/kwh Tlenki węgla mg/kwh Zawartość CO 2 w spalinach maks./min. % 9,0/8,8 9,0/8,8 9,0/8,8 9,0/8,8 9,0/8,8 Wymiary patrz arkusz wymiarów Przyłącza Zasilanie/powrót DN DN 65/PN 6DN 65/PN 6DN 65/PN 6DN 65/PN 6 DN 65/PN 6 Gaz cale Rp 1 Rp 1 Rp 1½ Rp 1½ Rp 1½ Spaliny Ø wewn. mm Ciśnienie dynamiczne gazu min. /maks. Gaz ziemny E/LL mbar Gaz płynny mbar Zużycie gazu przy 0 C/1013 mbar: Gaz ziemny E (Wo = 15,0 kwh/m 3 ) H u = 9,97 h/m 3 m 3 /h 11,6 14,1 18,8 23,5 28,3 Gaz ziemny LL (Wo = 12,4 kwh/m 3 ) H u = 8,57 h/m 3 m 3 /h 13,5 16,5 21,9 27,4 33,0 Propan 3 (H u = 25,9 kwh/m 3 ) m 3 /h 4,5 5,4 7,3 9,1 10,9 Napięcie robocze V/Hz 230/50 230/50 230/50 230/50 230/50 Napięcie sterownicze V/Hz 24/50 24/50 24/50 24/50 24/50 Min./maks. zakres poboru mocy elektr. Watt 44/168 44/247 44/143 44/224 46/345 Gotowość ruchowa Watt Stopień ochrony (IP) IP Poziom mocy akustycznej - Hałas podczas grzania (EN cz. 1) (w zależności od pow. pomieszcz.) db(a) Hałas przy wylocie spalin, wysyłany z wylotu (DIN część 47) db(a) Poziom ciśnienia akustycznego (Hałas podczas grzania - w zależności od warunków ustawienia 3 db(a) Ilość kondensatu (gaz ziemny) przy 40/30 C l/h 10,9 13,3 17,7 22,1 26,6 Wartość ph kondensatu ok. 4,2 ok. 4,2 ok. 4,2 ok. 4,2 ok. 4,2 Instalacja odprowadz. spalin: wymagania, wartości Klasa temperaturowa T120 T120 T120 T120 T120 Strumień masowy spalin kg/h Temperatura spalin przy mocy nominalnej i pracy 80/60 C C Temperatura spalin przy mocy nominalnej i pracy 40/30 C C Strumień powietrza do spalania Nm 3 /h Ciśnienie tłoczenia całkowite dla przewodu zasilania pow./ przewodu spalinowego 4 Pa Maksymalny ciąg/ podciśnienie na króćcu spalinowym Pa Dane odnoszą się do H u. Kotły są seryjnie wyregulowane i sprawdzone dla nastawienia EE/H. Taka nastawa fabryczna liczby Wobbego w wysokości 15,0 kwh/m 3 umożliwia pracę przy liczbie Wobbego od 12,0 do 15,7 kwh/m 3 bez nowych nastaw. 2 Dane odnoszą się do H u. 3 Porównaj wskazówki w części Projektowanie. 4 Dane odnoszą się do instalacji wielo-kotłowych (kaskad) ze wspólnym przewodem spalinowym: patrz Hoval UltraGas (250D-2000D). Opór przepływu kotła, patrz wykresy. Subject Modyfikacje to modifications, zastrzeżone,

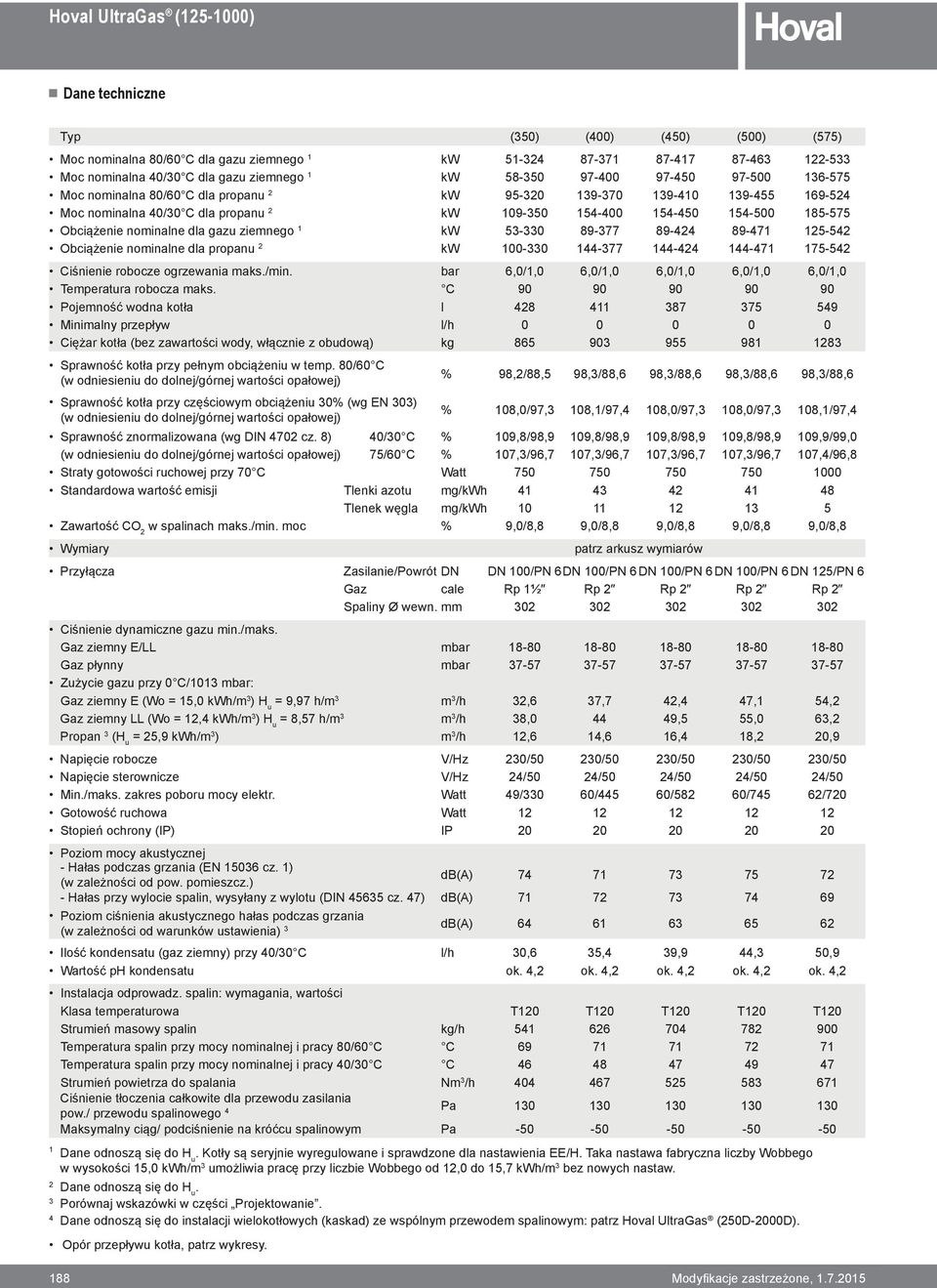

12 Technical Dane techniczne data Typ (350) (400) (450) (500) (575) Moc nominalna 80/60 C dla gazu ziemnego 1 kw Moc nominalna 40/30 C dla gazu ziemnego 1 kw Moc nominalna 80/60 C dla propanu 2 kw Moc nominalna 40/30 C dla propanu 2 kw Obciążenie nominalne dla gazu ziemnego 1 kw Obciążenie nominalne dla propanu 2 kw Ciśnienie robocze ogrzewania maks./min. bar 6,0/1,0 6,0/1,0 6,0/1,0 6,0/1,0 6,0/1,0 Temperatura robocza maks. C Pojemność wodna kotła l Minimalny przepływ l/h Ciężar kotła (bez zawartości wody, włącznie z obudową) kg Sprawność kotła przy pełnym obciążeniu w temp. 80/60 C (w odniesieniu do dolnej/górnej wartości opałowej) % 98,2/88,5 98,3/88,6 98,3/88,6 98,3/88,6 98,3/88,6 Sprawność kotła przy częściowym obciążeniu 30% (wg EN 303) (w odniesieniu do dolnej/górnej wartości opałowej) % 108,0/97,3 108,1/97,4 108,0/97,3 108,0/97,3 108,1/97,4 Sprawność znormalizowana (wg DIN 4702 cz. 8) 40/30 C % 109,8/98,9 109,8/98,9 109,8/98,9 109,8/98,9 109,9/99,0 (w odniesieniu do dolnej/górnej wartości opałowej) 75/60 C % 107,3/96,7 107,3/96,7 107,3/96,7 107,3/96,7 107,4/96,8 Straty gotowości ruchowej przy 70 C Watt Standardowa wartość emisji Tlenki azotu mg/kwh Tlenek węgla mg/kwh Zawartość CO 2 w spalinach maks./min. moc % 9,0/8,8 9,0/8,8 9,0/8,8 9,0/8,8 9,0/8,8 Wymiary patrz arkusz wymiarów Przyłącza Zasilanie/Powrót DN DN 100/PN 6DN 100/PN 6 DN 100/PN 6 DN 100/PN 6 DN 125/PN 6 Gaz cale Rp 1½ Rp 2 Rp 2 Rp 2 Rp 2 Spaliny Ø wewn. mm Ciśnienie dynamiczne gazu min./maks. Gaz ziemny E/LL mbar Gaz płynny mbar Zużycie gazu przy 0 C/1013 mbar: Gaz ziemny E (Wo = 15,0 kwh/m 3 ) H u = 9,97 h/m 3 m 3 /h 32,6 37,7 42,4 47,1 54,2 Gaz ziemny LL (Wo = 12,4 kwh/m 3 ) H u = 8,57 h/m 3 m 3 /h 38, ,5 55,0 63,2 Propan 3 (H u = 25,9 kwh/m 3 ) m 3 /h 12,6 14,6 16,4 18,2 20,9 Napięcie robocze V/Hz 230/50 230/50 230/50 230/50 230/50 Napięcie sterownicze V/Hz 24/50 24/50 24/50 24/50 24/50 Min./maks. zakres poboru mocy elektr. Watt 49/330 60/445 60/582 60/745 62/720 Gotowość ruchowa Watt Stopień ochrony (IP) IP Poziom mocy akustycznej - Hałas podczas grzania (EN cz. 1) (w zależności od pow. pomieszcz.) db(a) Hałas przy wylocie spalin, wysyłany z wylotu (DIN cz. 47) db(a) Poziom ciśnienia akustycznego hałas podczas grzania (w zależności od warunków ustawienia) 3 db(a) Ilość kondensatu (gaz ziemny) przy 40/30 C l/h 30,6 35,4 39,9 44,3 50,9 Wartość ph kondensatu ok. 4,2 ok. 4,2 ok. 4,2 ok. 4,2 ok. 4,2 Instalacja odprowadz. spalin: wymagania, wartości Klasa temperaturowa T120 T120 T120 T120 T120 Strumień masowy spalin kg/h Temperatura spalin przy mocy nominalnej i pracy 80/60 C C Temperatura spalin przy mocy nominalnej i pracy 40/30 C C Strumień powietrza do spalania Nm 3 /h Ciśnienie tłoczenia całkowite dla przewodu zasilania pow./ przewodu spalinowego 4 Pa Maksymalny ciąg/ podciśnienie na króćcu spalinowym Pa Dane odnoszą się do H u. Kotły są seryjnie wyregulowane i sprawdzone dla nastawienia EE/H. Taka nastawa fabryczna liczby Wobbego w wysokości 15,0 kwh/m 3 umożliwia pracę przy liczbie Wobbego od 12,0 do 15,7 kwh/m 3 bez nowych nastaw. 2 Dane odnoszą się do H u. 3 Porównaj wskazówki w części Projektowanie. 4 Dane odnoszą się do instalacji wielokotłowych (kaskad) ze wspólnym przewodem spalinowym: patrz Hoval UltraGas (250D-2000D). Opór przepływu kotła, patrz wykresy. 188 Modyfikacje Subject to modifications, zastrzeżone,

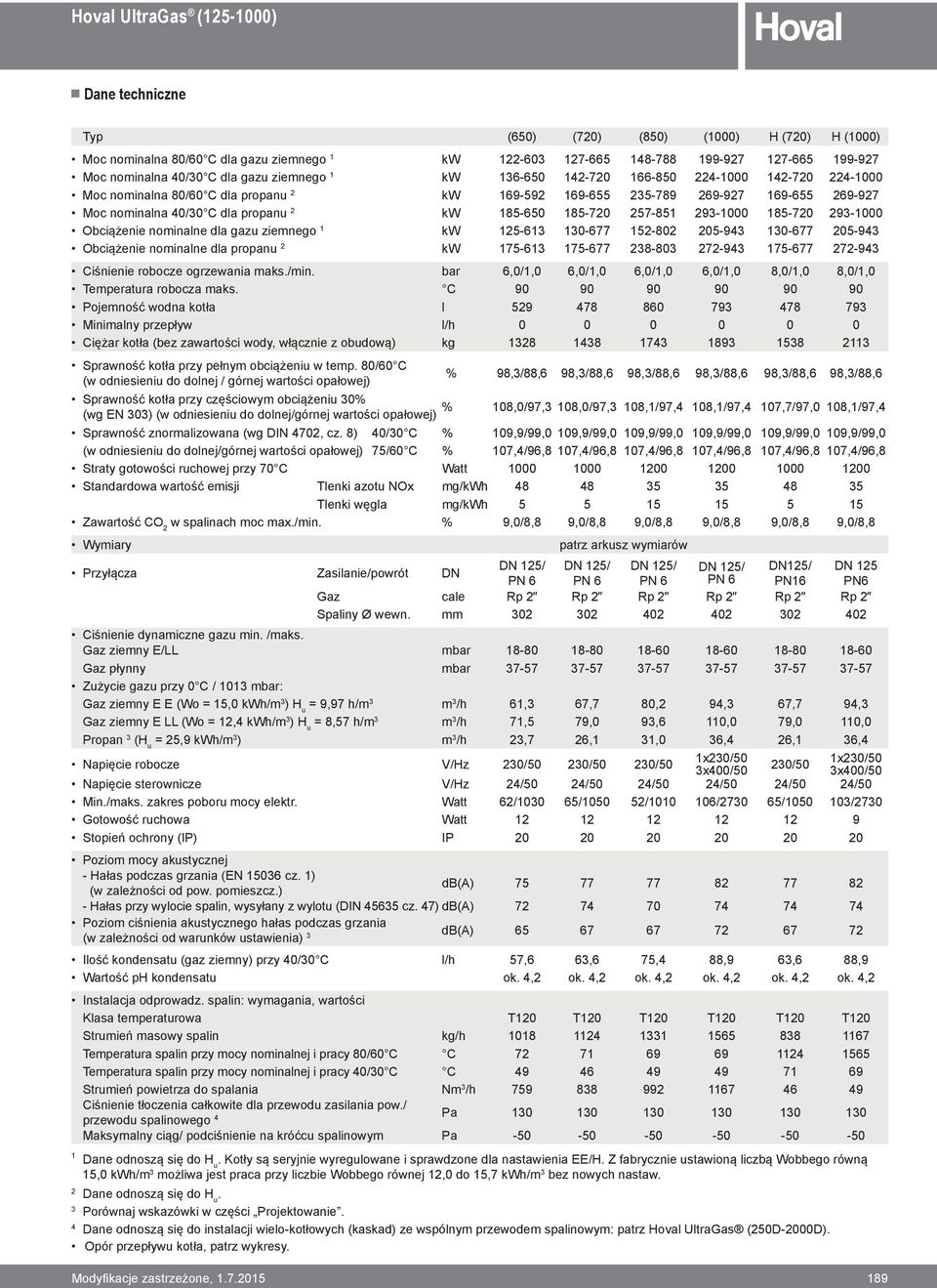

13 Dane Technical techniczne data Typ (650) (720) (850) (1000) H (720) H (1000) Moc nominalna 80/60 C dla gazu ziemnego 1 kw Moc nominalna 40/30 C dla gazu ziemnego 1 kw Moc nominalna 80/60 C dla propanu 2 kw Moc nominalna 40/30 C dla propanu 2 kw Obciążenie nominalne dla gazu ziemnego 1 kw Obciążenie nominalne dla propanu 2 kw Ciśnienie robocze ogrzewania maks./min. bar 6,0/1,0 6,0/1,0 6,0/1,0 6,0/1,0 8,0/1,0 8,0/1,0 Temperatura robocza maks. C Pojemność wodna kotła l Minimalny przepływ l/h Ciężar kotła (bez zawartości wody, włącznie z obudową) kg Sprawność kotła przy pełnym obciążeniu w temp. 80/60 C (w odniesieniu do dolnej / górnej wartości opałowej) % 98,3/88,6 98,3/88,6 98,3/88,6 98,3/88,6 98,3/88,6 98,3/88,6 Sprawność kotła przy częściowym obciążeniu 30% % (wg EN 303) (w odniesieniu do dolnej/górnej wartości opałowej) 108,0/97,3 108,0/97,3 108,1/97,4 108,1/97,4 107,7/97,0 108,1/97,4 Sprawność znormalizowana (wg DIN 4702, cz. 8) 40/30 C % 109,9/99,0 109,9/99,0 109,9/99,0 109,9/99,0 109,9/99,0 109,9/99,0 (w odniesieniu do dolnej/górnej wartości opałowej) 75/60 C % 107,4/96,8 107,4/96,8 107,4/96,8 107,4/96,8 107,4/96,8 107,4/96,8 Straty gotowości ruchowej przy 70 C Watt Standardowa wartość emisji Tlenki azotu NOx mg/kwh Tlenki węgla mg/kwh Zawartość CO 2 w spalinach moc max./min. % 9,0/8,8 9,0/8,8 9,0/8,8 9,0/8,8 9,0/8,8 9,0/8,8 Wymiary patrz arkusz wymiarów Przyłącza Zasilanie/powrót DN DN 125/ DN 125/ DN 125/ DN 125/ DN125/ DN 125 PN 6 PN 6 PN 6 PN 6 PN16 PN6 Gaz cale Rp 2 Rp 2 Rp 2 Rp 2 Rp 2 Rp 2 Spaliny Ø wewn. mm Ciśnienie dynamiczne gazu min. /maks. Gaz ziemny E/LL mbar Gaz płynny mbar Zużycie gazu przy 0 C / 1013 mbar: Gaz ziemny E E (Wo = 15,0 kwh/m 3 ) H u = 9,97 h/m 3 m 3 /h 61,3 67,7 80,2 94,3 67,7 94,3 Gaz ziemny E LL (Wo = 12,4 kwh/m 3 ) H u = 8,57 h/m 3 m 3 /h 71,5 79,0 93,6 110,0 79,0 110,0 Propan 3 (H u = 25,9 kwh/m 3 ) m 3 /h 23,7 26,1 31,0 36,4 26,1 36,4 Napięcie robocze V/Hz 230/50 230/50 230/50 1x230/50 3x400/50 230/50 1x230/50 3x400/50 Napięcie sterownicze V/Hz 24/50 24/50 24/50 24/50 24/50 24/50 Min./maks. zakres poboru mocy elektr. Watt 62/ / / / / /2730 Gotowość ruchowa Watt Stopień ochrony (IP) IP Poziom mocy akustycznej - Hałas podczas grzania (EN cz. 1) (w zależności od pow. pomieszcz.) db(a) Hałas przy wylocie spalin, wysyłany z wylotu (DIN cz. 47) db(a) Poziom ciśnienia akustycznego hałas podczas grzania (w zależności od warunków ustawienia) 3 db(a) Ilość kondensatu (gaz ziemny) przy 40/30 C l/h 57,6 63,6 75,4 88,9 63,6 88,9 Wartość ph kondensatu ok. 4,2 ok. 4,2 ok. 4,2 ok. 4,2 ok. 4,2 ok. 4,2 Instalacja odprowadz. spalin: wymagania, wartości Klasa temperaturowa T120 T120 T120 T120 T120 T120 Strumień masowy spalin kg/h Temperatura spalin przy mocy nominalnej i pracy 80/60 C C Temperatura spalin przy mocy nominalnej i pracy 40/30 C C Strumień powietrza do spalania Nm 3 /h Ciśnienie tłoczenia całkowite dla przewodu zasilania pow./ przewodu spalinowego 4 Pa Maksymalny ciąg/ podciśnienie na króćcu spalinowym Pa Dane odnoszą się do H u. Kotły są seryjnie wyregulowane i sprawdzone dla nastawienia EE/H. Z fabrycznie ustawioną liczbą Wobbego równą 15,0 kwh/m 3 możliwa jest praca przy liczbie Wobbego równej 12,0 do 15,7 kwh/m 3 bez nowych nastaw. 2 Dane odnoszą się do H u. 3 Porównaj wskazówki w części Projektowanie. 4 Dane odnoszą się do instalacji wielo-kotłowych (kaskad) ze wspólnym przewodem spalinowym: patrz Hoval UltraGas (250D-2000D). Opór przepływu kotła, patrz wykresy. Subject Modyfikacje to modifications, zastrzeżone,

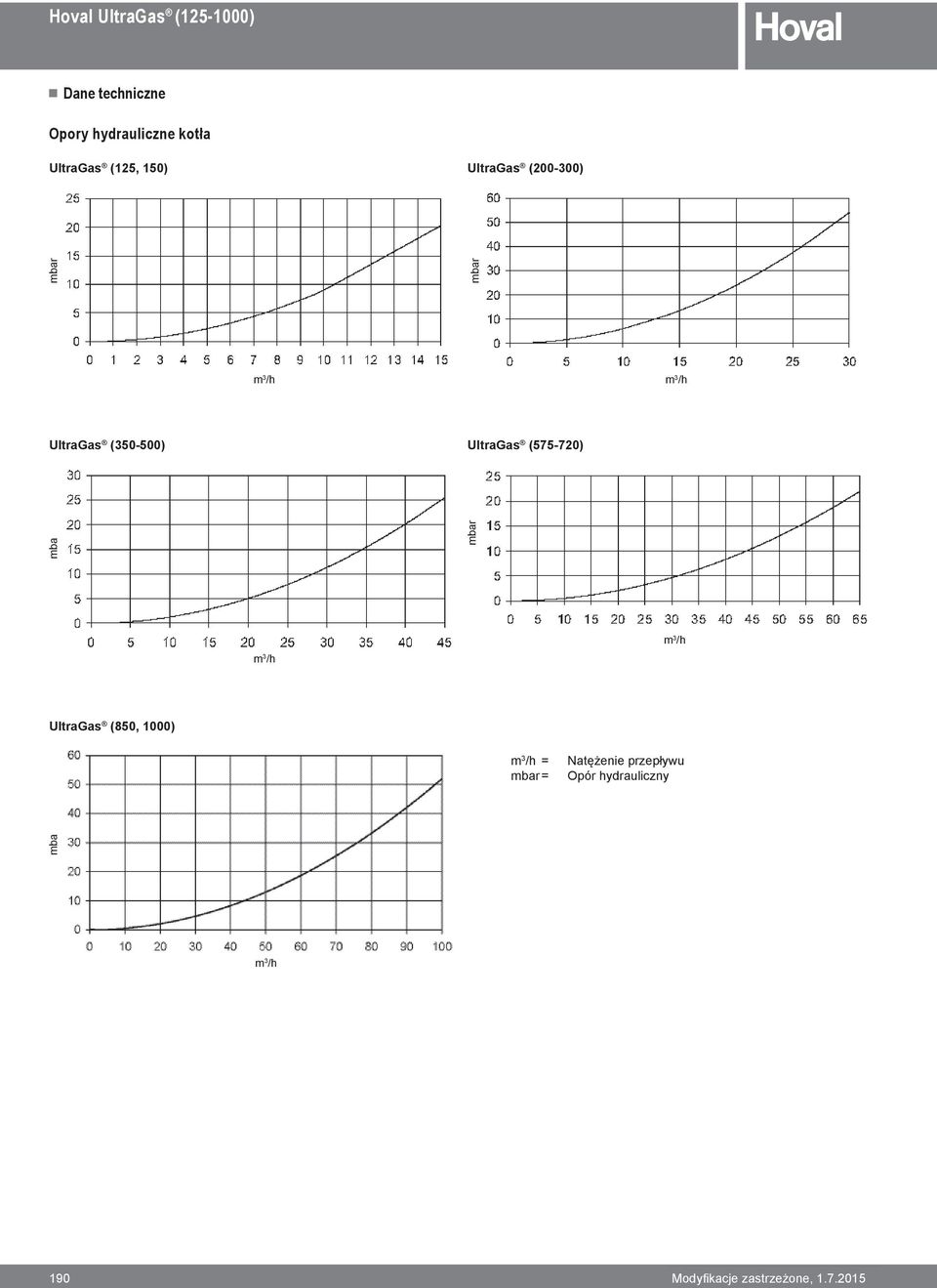

14 Technical Dane techniczne data Opory hydrauliczne kotła UltraGas (125, 150) UltraGas ( ) UltraGas ( ) UltraGas ( ) mba mbar mbar mbar m 3 /h m 3 /h m 3 /h m 3 /h UltraGas (850, 1000) m 3 /h = mbar = Natężenie przepływu Opór hydrauliczny mba m 3 /h 190 Modyfikacje Subject to modifications, zastrzeżone,

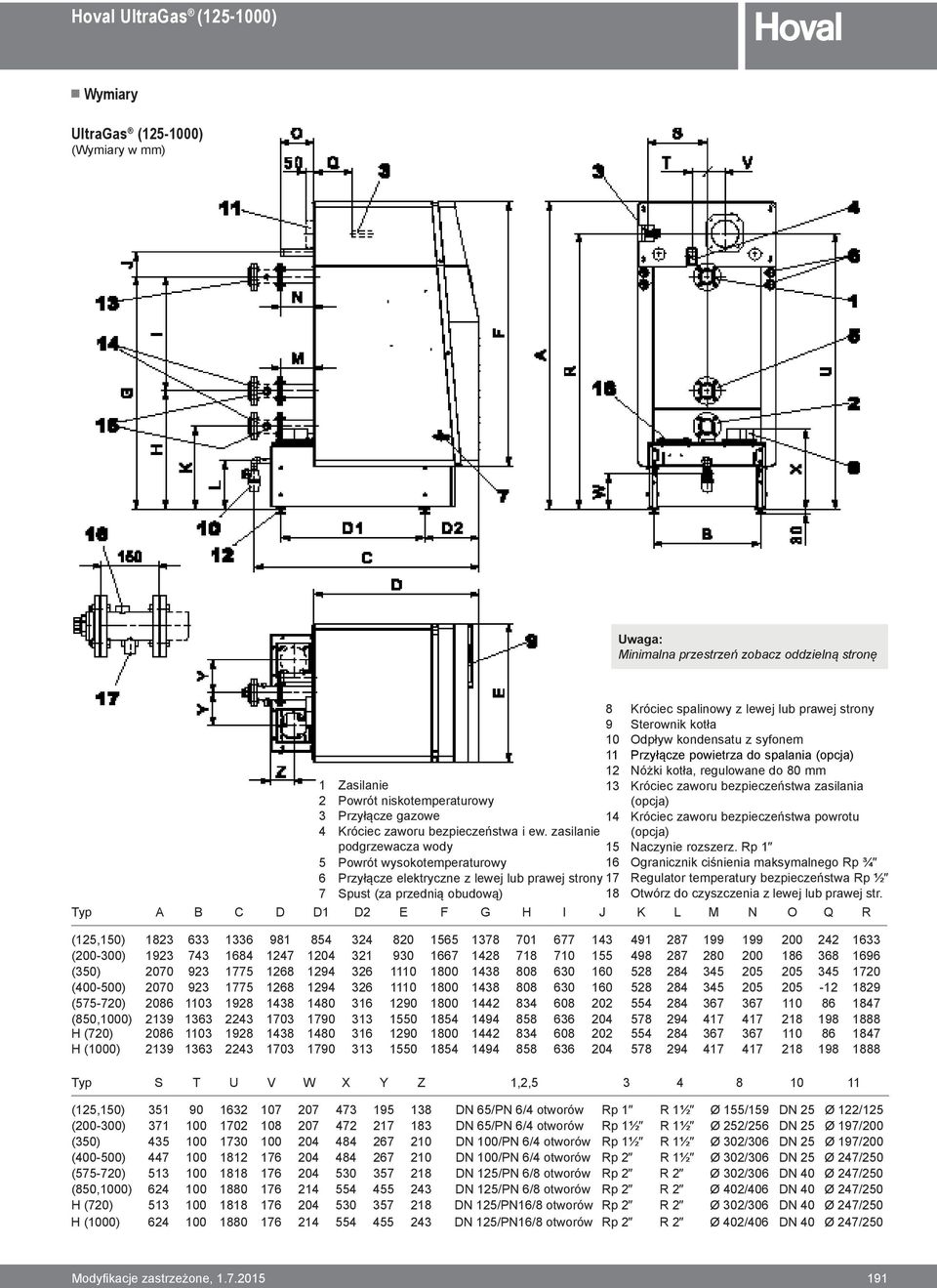

15 Wymiary Dimensions UltraGas ( ) (Wymiary w mm) Uwaga: Minimalna przestrzeń zobacz oddzielną stronę 8 Króciec spalinowy z lewej lub prawej strony 9 Sterownik kotła 1 Zasilanie 10 Odpływ kondensatu z syfonem 11 Przyłącze powietrza do spalania (opcja) 12 Nóżki kotła, regulowane do 80 mm 13 Króciec zaworu bezpieczeństwa zasilania 2 Powrót niskotemperaturowy (opcja) 3 Przyłącze gazowe 4 Króciec zaworu bezpieczeństwa i ew. zasilanie podgrzewacza wody 5 Powrót wysokotemperaturowy 14 Króciec zaworu bezpieczeństwa powrotu (opcja) 15 Naczynie rozszerz. Rp 1 16 Ogranicznik ciśnienia maksymalnego Rp ¾ 6 Przyłącze elektryczne z lewej lub prawej strony 17 Regulator temperatury bezpieczeństwa Rp ½ 7 Spust (za przednią obudową) 18 Otwórz do czyszczenia z lewej lub prawej str. Typ A B C D D1 D2 E F G H I J K L M N O Q R (125,150) ( ) (350) ( ) ( ) (850,1000) H (720) H (1000) Typ S T U V W X Y Z 1,2, (125,150) DN 65/PN 6/4 otworów Rp 1 R 1½ Ø 155/159 DN 25 Ø 122/125 ( ) DN 65/PN 6/4 otworów Rp 1½ R 1½ Ø 252/256 DN 25 Ø 197/200 (350) DN 100/PN 6/4 otworów Rp 1½ R 1½ Ø 302/306 DN 25 Ø 197/200 ( ) DN 100/PN 6/4 otworów Rp 2 R 1½ Ø 302/306 DN 25 Ø 247/250 ( ) DN 125/PN 6/8 otworów Rp 2 R 2 Ø 302/306 DN 40 Ø 247/250 (850,1000) DN 125/PN 6/8 otworów Rp 2 R 2 Ø 402/406 DN 40 Ø 247/250 H (720) DN 125/PN16/8 otworów Rp 2 R 2 Ø 302/306 DN 40 Ø 247/250 H (1000) DN 125/PN16/8 otworów Rp 2 R 2 Ø 402/406 DN 40 Ø 247/250 Subject Modyfikacje to modifications, zastrzeżone,

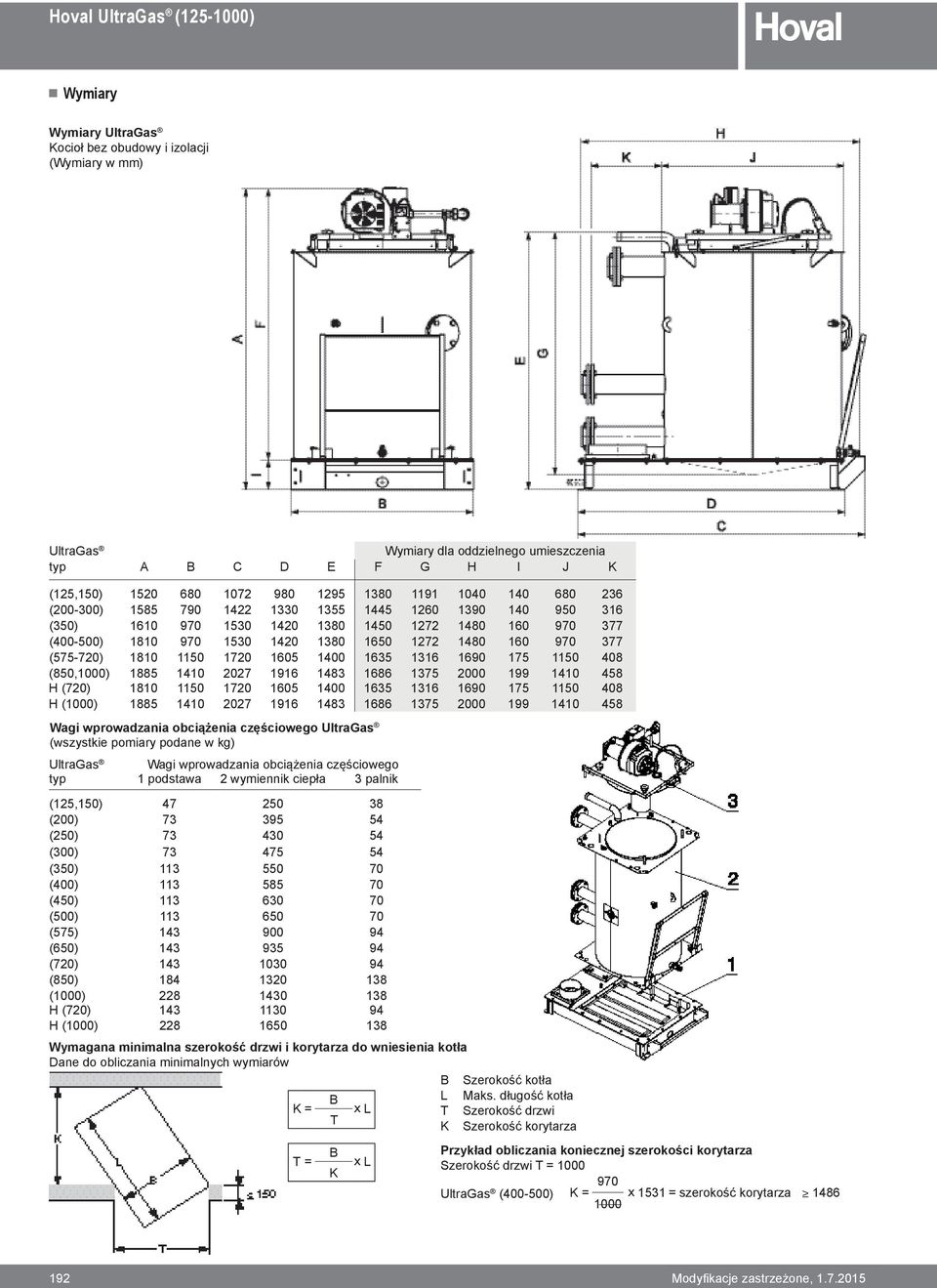

16 Dimensions Wymiary Wymiary UltraGas Kocioł bez obudowy i izolacji (Wymiary w mm) UltraGas Wymiary dla oddzielnego umieszczenia typ A B C D E F G H I J K (125,150) ( ) (350) ( ) ( ) (850,1000) H (720) H (1000) Wagi wprowadzania obciążenia częściowego UltraGas (wszystkie pomiary podane w kg) UltraGas Wagi wprowadzania obciążenia częściowego typ 1 podstawa 2 wymiennik ciepła 3 palnik (125,150) (200) (250) (300) (350) (400) (450) (500) (575) (650) (720) (850) (1000) H (720) H (1000) Wymagana minimalna szerokość drzwi i korytarza do wniesienia kotła Dane do obliczania minimalnych wymiarów B Szerokość kotła K = B L Maks. długość kotła x L T Szerokość drzwi T K Szerokość korytarza T = B K x L Przykład obliczania koniecznej szerokości korytarza Szerokość drzwi T = UltraGas ( ) K = x 1531 = szerokość korytarza Modyfikacje Subject to modifications, zastrzeżone,

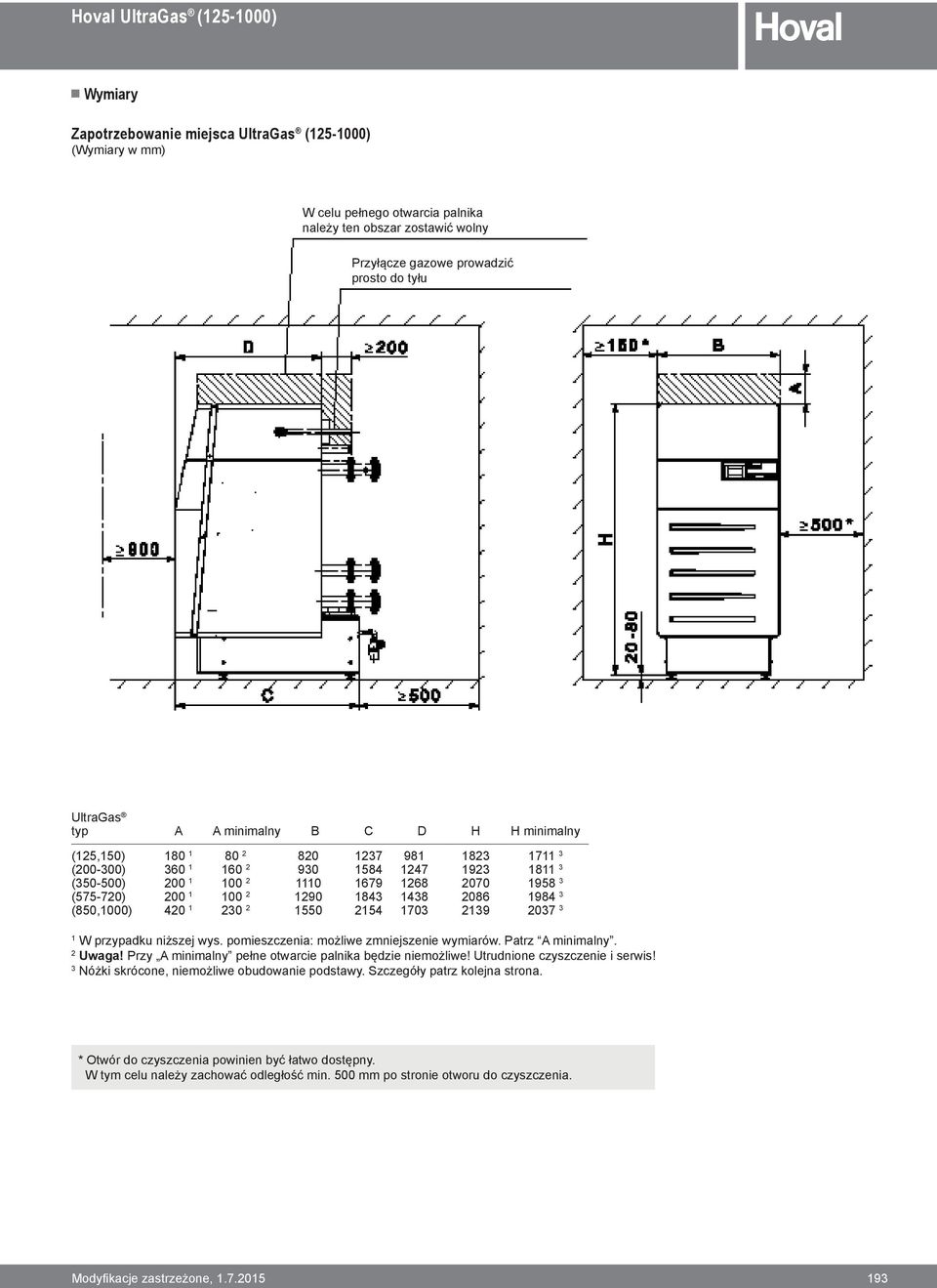

17 Wymiary Dimensions Zapotrzebowanie miejsca UltraGas ( ) (Wymiary w mm) W celu pełnego otwarcia palnika należy ten obszar zostawić wolny Przyłącze gazowe prowadzić prosto do tyłu UltraGas typ A A minimalny B C D H H minimalny (125,150) ( ) ( ) ( ) (850,1000) W przypadku niższej wys. pomieszczenia: możliwe zmniejszenie wymiarów. Patrz A minimalny. 2 Uwaga! Przy A minimalny pełne otwarcie palnika będzie niemożliwe! Utrudnione czyszczenie i serwis! 3 Nóżki skrócone, niemożliwe obudowanie podstawy. Szczegóły patrz kolejna strona. * Otwór do czyszczenia powinien być łatwo dostępny. W tym celu należy zachować odległość min. 500 mm po stronie otworu do czyszczenia. Subject Modyfikacje to modifications, zastrzeżone,

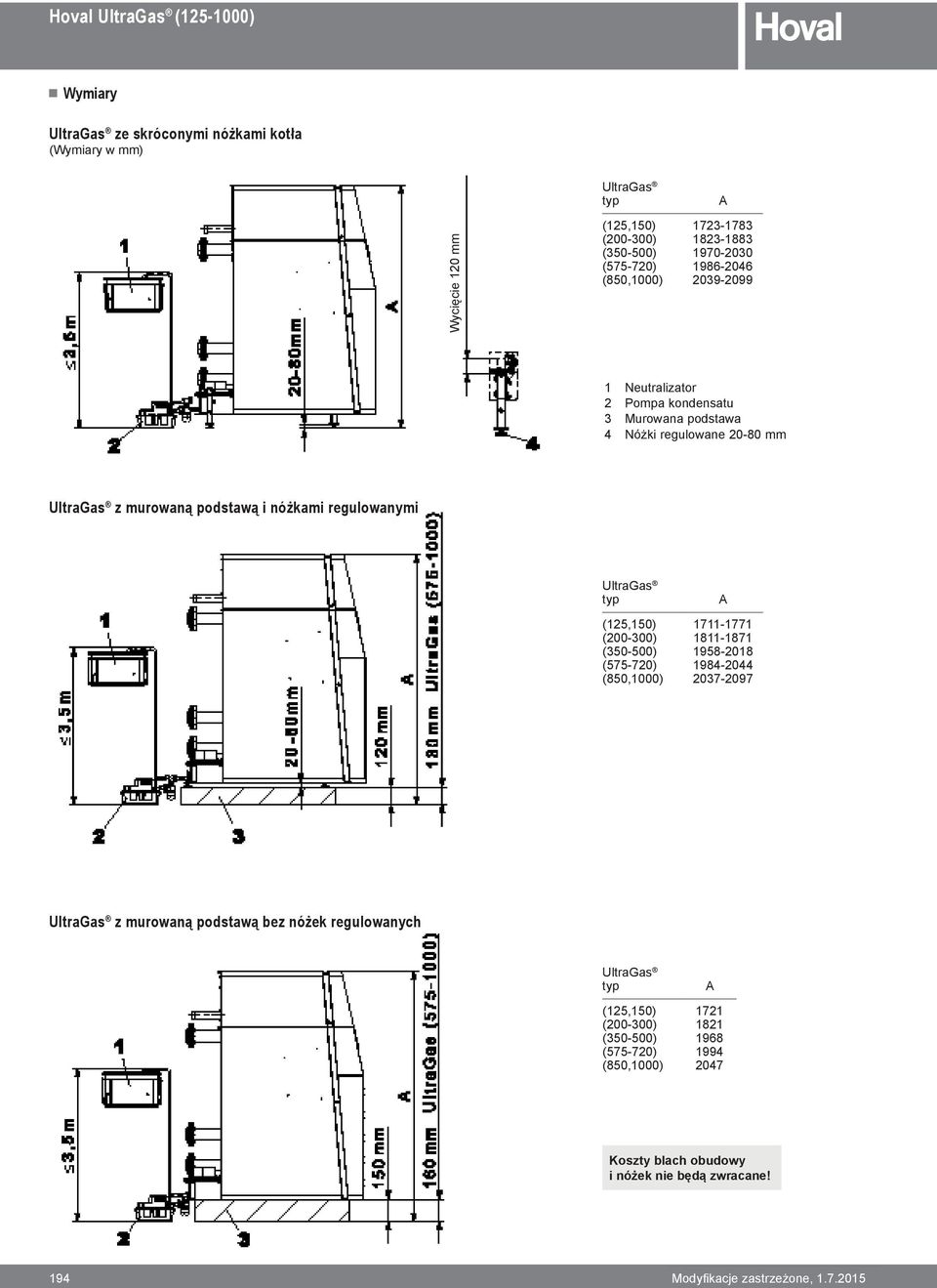

18 Dimensions Wymiary UltraGas ze skróconymi nóżkami kotła (Wymiary w mm) UltraGas typ A Wycięcie 120 mm (125,150) ( ) ( ) ( ) (850,1000) Neutralizator 2 Pompa kondensatu 3 Murowana podstawa 4 Nóżki regulowane mm UltraGas z murowaną podstawą i nóżkami regulowanymi UltraGas typ A (125,150) ( ) ( ) ( ) (850,1000) UltraGas z murowaną podstawą bez nóżek regulowanych UltraGas typ A (125,150) 1721 ( ) 1821 ( ) 1968 ( ) 1994 (850,1000) 2047 Koszty blach obudowy i nóżek nie będą zwracane! 194 Modyfikacje Subject to modifications, zastrzeżone,

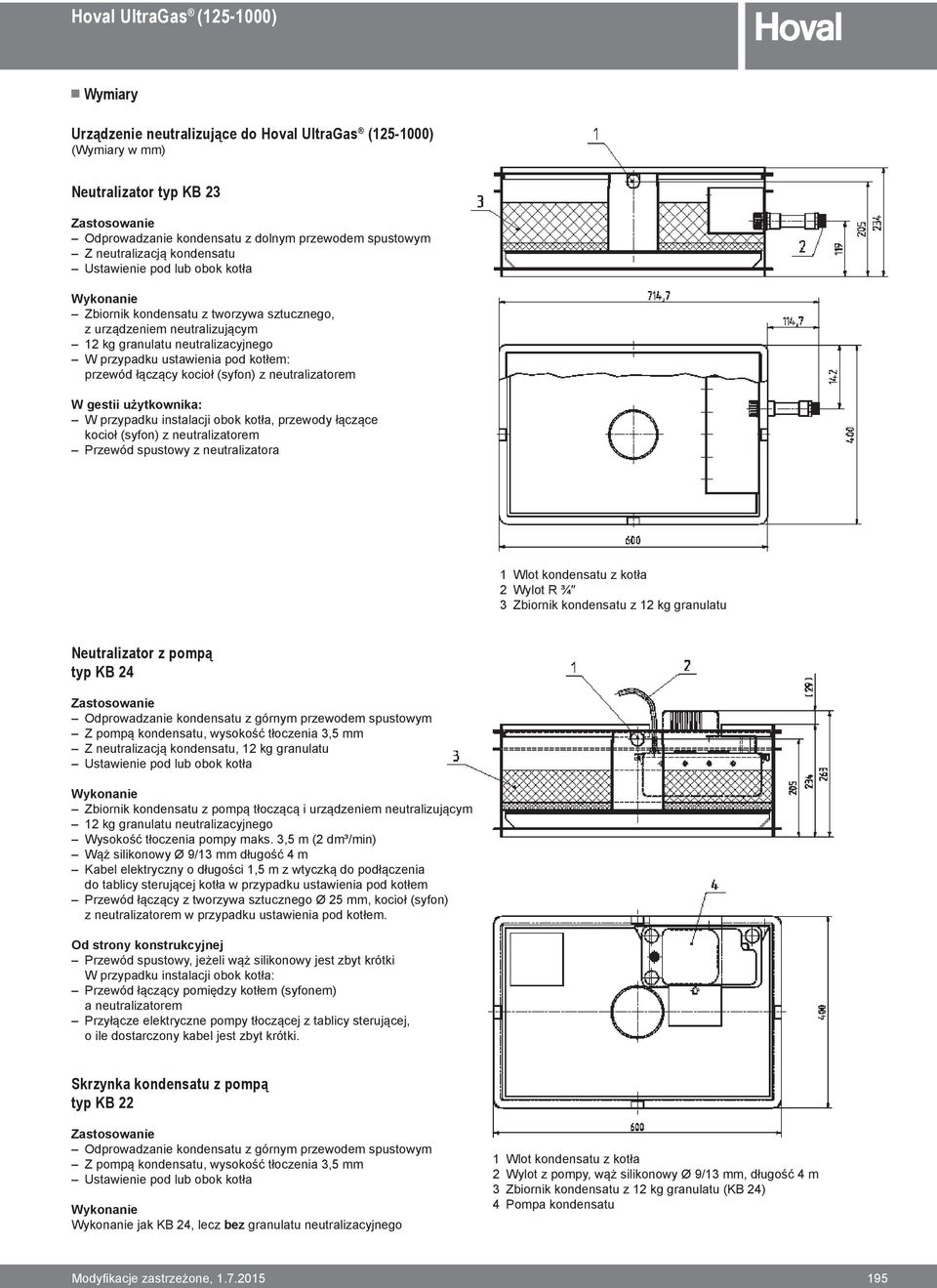

19 Wymiary Dimensions Urządzenie neutralizujące do Hoval UltraGas ( ) (Wymiary w mm) Neutralizator typ KB 23 Zastosowanie Odprowadzanie kondensatu z dolnym przewodem spustowym Z neutralizacją kondensatu Ustawienie pod lub obok kotła Wykonanie Zbiornik kondensatu z tworzywa sztucznego, z urządzeniem neutralizującym 12 kg granulatu neutralizacyjnego W przypadku ustawienia pod kotłem: przewód łączący kocioł (syfon) z neutralizatorem W gestii użytkownika: W przypadku instalacji obok kotła, przewody łączące kocioł (syfon) z neutralizatorem Przewód spustowy z neutralizatora 1 Wlot kondensatu z kotła 2 Wylot R ¾ 3 Zbiornik kondensatu z 12 kg granulatu Neutralizator z pompą typ KB 24 Zastosowanie Odprowadzanie kondensatu z górnym przewodem spustowym Z pompą kondensatu, wysokość tłoczenia 3,5 mm Z neutralizacją kondensatu, 12 kg granulatu Ustawienie pod lub obok kotła Wykonanie Zbiornik kondensatu z pompą tłoczącą i urządzeniem neutralizującym 12 kg granulatu neutralizacyjnego Wysokość tłoczenia pompy maks. 3,5 m (2 dm³/min) Wąż silikonowy Ø 9/13 mm długość 4 m Kabel elektryczny o długości 1,5 m z wtyczką do podłączenia do tablicy sterującej kotła w przypadku ustawienia pod kotłem Przewód łączący z tworzywa sztucznego Ø 25 mm, kocioł (syfon) z neutralizatorem w przypadku ustawienia pod kotłem. Od strony konstrukcyjnej Przewód spustowy, jeżeli wąż silikonowy jest zbyt krótki W przypadku instalacji obok kotła: Przewód łączący pomiędzy kotłem (syfonem) a neutralizatorem Przyłącze elektryczne pompy tłoczącej z tablicy sterującej, o ile dostarczony kabel jest zbyt krótki. Skrzynka kondensatu z pompą typ KB 22 Zastosowanie Odprowadzanie kondensatu z górnym przewodem spustowym Z pompą kondensatu, wysokość tłoczenia 3,5 mm Ustawienie pod lub obok kotła Wykonanie Wykonanie jak KB 24, lecz bez granulatu neutralizacyjnego 1 Wlot kondensatu z kotła 2 Wylot z pompy, wąż silikonowy Ø 9/13 mm, długość 4 m 3 Zbiornik kondensatu z 12 kg granulatu (KB 24) 4 Pompa kondensatu Subject Modyfikacje to modifications, zastrzeżone,

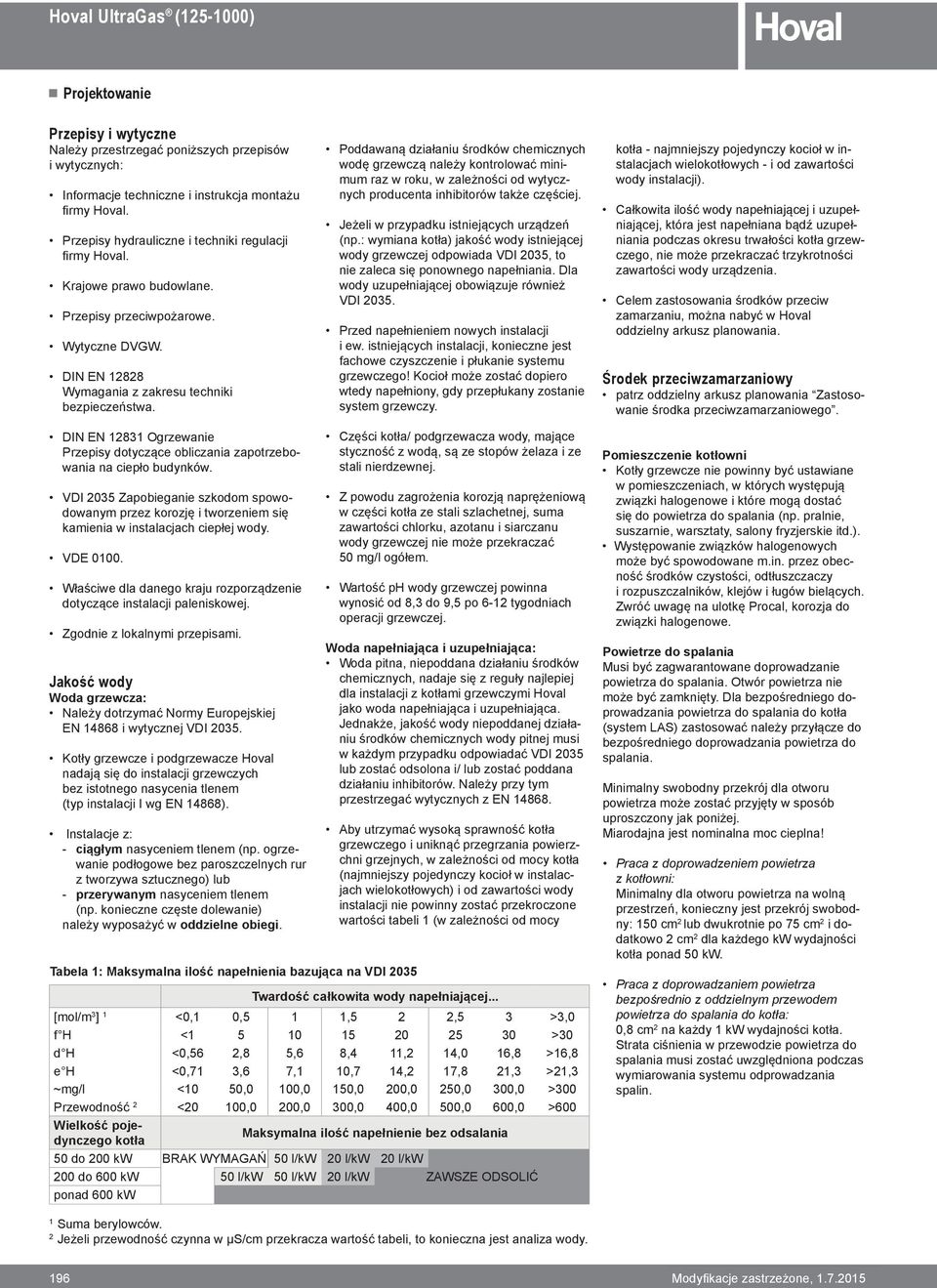

20 Engineering Projektowanie Przepisy i wytyczne Należy przestrzegać poniższych przepisów i wytycznych: Informacje techniczne i instrukcja montażu firmy Hoval. Przepisy hydrauliczne i techniki regulacji firmy Hoval. Krajowe prawo budowlane. Przepisy przeciwpożarowe. Wytyczne DVGW. DIN EN Wymagania z zakresu techniki bezpieczeństwa. Poddawaną działaniu środków chemicznych wodę grzewczą należy kontrolować minimum raz w roku, w zależności od wytycznych producenta inhibitorów także częściej. Jeżeli w przypadku istniejących urządzeń (np.: wymiana kotła) jakość wody istniejącej wody grzewczej odpowiada VDI 2035, to nie zaleca się ponownego napełniania. Dla wody uzupełniającej obowiązuje również VDI Przed napełnieniem nowych instalacji i ew. istniejących instalacji, konieczne jest fachowe czyszczenie i płukanie systemu grzewczego! Kocioł może zostać dopiero wtedy napełniony, gdy przepłukany zostanie system grzewczy. kotła - najmniejszy pojedynczy kocioł w instalacjach wielokotłowych - i od zawartości wody instalacji). Całkowita ilość wody napełniającej i uzupełniającej, która jest napełniana bądź uzupełniania podczas okresu trwałości kotła grzewczego, nie może przekraczać trzykrotności zawartości wody urządzenia. Celem zastosowania środków przeciw zamarzaniu, można nabyć w Hoval oddzielny arkusz planowania. Środek przeciwzamarzaniowy patrz oddzielny arkusz planowania Zastosowanie środka przeciwzamarzaniowego. DIN EN Ogrzewanie Przepisy dotyczące obliczania zapotrzebowania na ciepło budynków. VDI 2035 Zapobieganie szkodom spowodowanym przez korozję i tworzeniem się kamienia w instalacjach ciepłej wody. VDE Właściwe dla danego kraju rozporządzenie dotyczące instalacji paleniskowej. Zgodnie z lokalnymi przepisami. Jakość wody Woda grzewcza: Należy dotrzymać Normy Europejskiej EN i wytycznej VDI Kotły grzewcze i podgrzewacze Hoval nadają się do instalacji grzewczych bez istotnego nasycenia tlenem (typ instalacji I wg EN 14868). Instalacje z: ciągłym nasyceniem tlenem (np. ogrzewanie podłogowe bez paroszczelnych rur z tworzywa sztucznego) lub przerywanym nasyceniem tlenem (np. konieczne częste dolewanie) należy wyposażyć w oddzielne obiegi. Tabela 1: Maksymalna ilość napełnienia bazująca na VDI 2035 Części kotła/ podgrzewacza wody, mające styczność z wodą, są ze stopów żelaza i ze stali nierdzewnej. Z powodu zagrożenia korozją naprężeniową w części kotła ze stali szlachetnej, suma zawartości chlorku, azotanu i siarczanu wody grzewczej nie może przekraczać 50 mg/l ogółem. Wartość ph wody grzewczej powinna wynosić od 8,3 do 9,5 po 6-12 tygodniach operacji grzewczej. Woda napełniająca i uzupełniająca: Woda pitna, niepoddana działaniu środków chemicznych, nadaje się z reguły najlepiej dla instalacji z kotłami grzewczymi Hoval jako woda napełniająca i uzupełniająca. Jednakże, jakość wody niepoddanej działaniu środków chemicznych wody pitnej musi w każdym przypadku odpowiadać VDI 2035 lub zostać odsolona i/ lub zostać poddana działaniu inhibitorów. Należy przy tym przestrzegać wytycznych z EN Aby utrzymać wysoką sprawność kotła grzewczego i uniknąć przegrzania powierzchni grzejnych, w zależności od mocy kotła (najmniejszy pojedynczy kocioł w instalacjach wielokotłowych) i od zawartości wody instalacji nie powinny zostać przekroczone wartości tabeli 1 (w zależności od mocy Twardość całkowita wody napełniającej... [mol/m 3 ] 1 <0,1 0,5 1 1,5 2 2,5 3 >3,0 f H < >30 d H <0,56 2,8 5,6 8,4 11,2 14,0 16,8 >16,8 e H <0,71 3,6 7,1 10,7 14,2 17,8 21,3 >21,3 ~mg/l <10 50,0 100,0 150,0 200,0 250,0 300,0 >300 Przewodność 2 <20 100,0 200,0 300,0 400,0 500,0 600,0 >600 Wielkość pojedynczego kotła Maksymalna ilość napełnienie bez odsalania 50 do 200 kw BRAK WYMAGAŃ 50 l/kw 20 l/kw 20 l/kw 200 do 600 kw 50 l/kw 50 l/kw 20 l/kw ZAWSZE ODSOLIĆ ponad 600 kw Pomieszczenie kotłowni Kotły grzewcze nie powinny być ustawiane w pomieszczeniach, w których występują związki halogenowe i które mogą dostać się do powietrza do spalania (np. pralnie, suszarnie, warsztaty, salony fryzjerskie itd.). Występowanie związków halogenowych może być spowodowane m.in. przez obecność środków czystości, odtłuszczaczy i rozpuszczalników, klejów i ługów bielących. Zwróć uwagę na ulotkę Procal, korozja do związki halogenowe. Powietrze do spalania Musi być zagwarantowane doprowadzanie powietrza do spalania. Otwór powietrza nie może być zamknięty. Dla bezpośredniego doprowadzania powietrza do spalania do kotła (system LAS) zastosować należy przyłącze do bezpośredniego doprowadzania powietrza do spalania. Minimalny swobodny przekrój dla otworu powietrza może zostać przyjęty w sposób uproszczony jak poniżej. Miarodajna jest nominalna moc cieplna! Praca z doprowadzeniem powietrza z kotłowni: Minimalny dla otworu powietrza na wolną przestrzeń, konieczny jest przekrój swobodny: 150 cm 2 lub dwukrotnie po 75 cm 2 i dodatkowo 2 cm 2 dla każdego kw wydajności kotła ponad 50 kw. Praca z doprowadzaniem powietrza bezpośrednio z oddzielnym przewodem powietrza do spalania do kotła: 0,8 cm 2 na każdy 1 kw wydajności kotła. Strata ciśnienia w przewodzie powietrza do spalania musi zostać uwzględniona podczas wymiarowania systemu odprowadzania spalin. 1 Suma berylowców. 2 Jeżeli przewodność czynna w µs/cm przekracza wartość tabeli, to konieczna jest analiza wody. 196 Modyfikacje Subject to modifications, zastrzeżone,
