VIESMANN VITOCROSSAL 300 Gazowy kocioł kondensacyjny 87 do 142 kw

Transkrypt

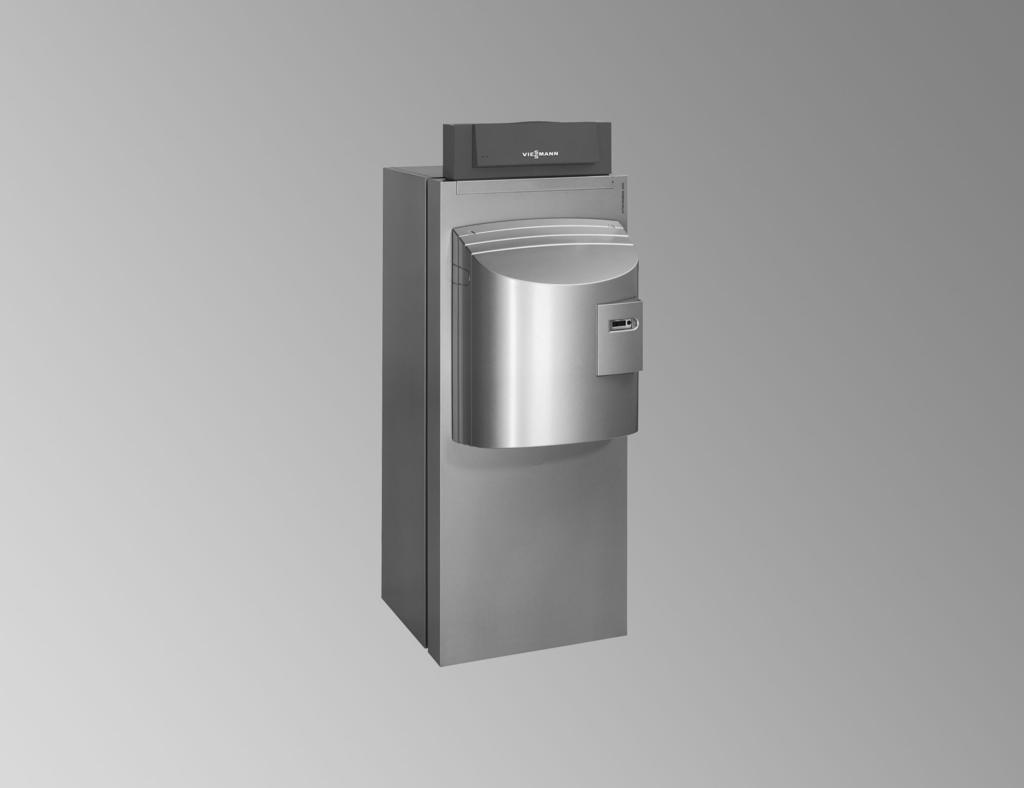

1 VIESMANN VITOCROSSAL 300 Gazowy kocioł kondensacyjny 87 do 142 kw Dane techniczne Numer zam. i ceny: patrz cennik VITOCROSSAL 300 Typ CM3 Gazowy kocioł kondensacyjny zasilany gazem ziemnym GZ-50/G20 i GZ-41,5/G27 z modulowanym palnikiem promiennikowym MatriX (od 29 do 142 kw) 5/2016

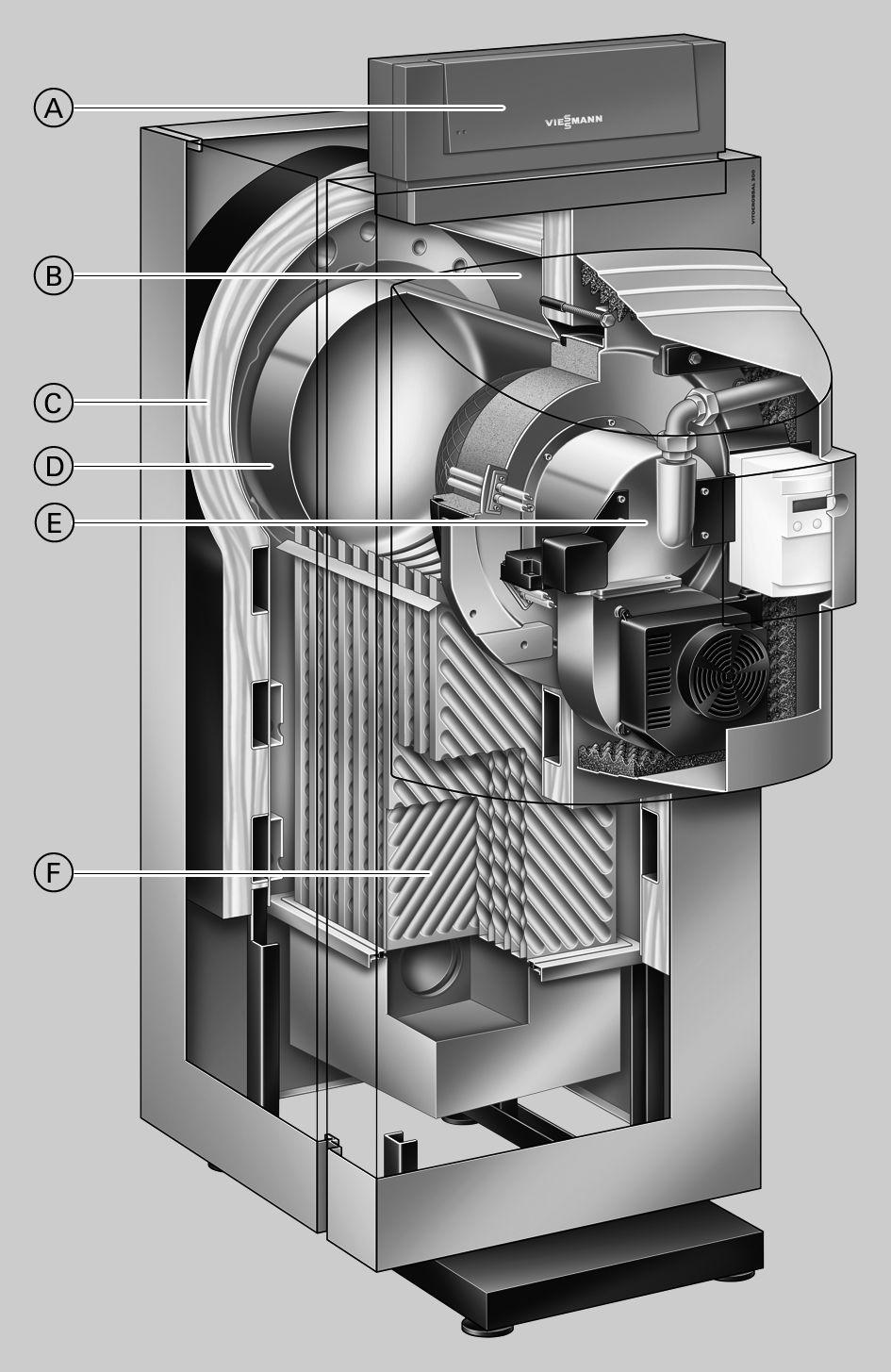

2 Podsumowanie zalet Sprawność znormalizowana: do 98% (H s )/ 109% (H i ) dzięki intensywnej kondensacji. Powierzchnie wymiennika ciepła Inox-Crossal ze stali nierdzewnej, zapewniające efektywne wykorzystanie ciepła kondensacji efekt samooczyszczania dzięki gładkim powierzchniom ze stali nierdzewnej. Modulowany palnik gazowy MatriX o dużym zakresie modulacji (30 do 100%) zapewniający szczególnie cichą, ekonomiczną i ekologiczną pracę. Dobre zdolności regulacyjne i bezpieczne przekazywanie ciepła dzięki obszernemu płaszczowi wodnemu i dużej pojemności wodnej. Drugi króciec wody powrotnej zapewnia niską temperaturę na powrocie i dzięki temu szczególnie intensywne wykorzystanie ciepła kondensacji. Łatwy w obsłudze regulator Vitotronic z wyświetlaczem tekstowym i graficznym. Wysokie ciśnienie tłoczenia w króćcu spalin umożliwia stosowanie długich przewodów dopływu powietrza i spalin. A Regulator Vitotronic inteligentny, prosty w montażu, obsłudze i konserwacji B Obszerny płaszcz wodny dobra cyrkulacja własna C Bardzo skuteczna izolacja cieplna D Chłodzona wodą komora spalania ze stali nierdzewnej E Palnik promieniowy MatriX zapewniający wyjątkowo niską emisję substancji szkodliwych F Powierzchnie grzewcze Inox-Crossal ze szlachetnej stali nierdzewnej 2 VIESMANN VITOCROSSAL 300

3 Dane techniczne kotła grzewczego Dane techniczne Zakres znamionowej mocy cieplnej T V /T R = 50/30 kw 29 do do do 142 T V /T R = 80/60 kw 27 do do do 130 Znamionowe obciążenie cieplne kw 27 do do do 134 Numer identyfikacyjny produktu CE-0085BN0569 Ciśnienie na przyłączu gazu mbar kpa Maks. dopuszczalne ciśnienie na przyłączu gazu mbar kpa Parametry przyłącza w odniesieniu do maks. obciążenia Gaz ziemny GZ50/G20 m 3 /h 8,7 11,4 14,2 Gaz ziemny GZ41,5/G27 m 3 /h 10,1 13,3 16,5 Dop. temperatura robocza C Dop. temperatura na zasilaniu C (= temperatura progowa) Dop. ciśnienie robocze bar MPa 0,4 0,4 0,4 Opór przepływu spalin Pa mbar 0,85 1,30 1,50 Wymiary po stronie korpusu kotła Długość mm Szerokość mm Wysokość mm Wymiary całkowite (z palnikiem) Długość całkowita mm Szerokość całkowita mm Wysokość całkowita mm Wysokość konserwacyjna (regulator) mm Masa całkowita kg Kocioł grzewczy z izolacją cieplną i regulatorem obiegu kotła Pojemność wodna kotła l Przyłącza kotła grzewczego 2 mufy dla dodatkowych regulatorów R ½ ½ ½ Zasilanie z kotła PN 6 DN Powrót do kotła 1 *1 PN 6 DN Powrót do kotła 2 *1 PN 6 DN Przyłącze zabezpieczające G 1¼ 1¼ 1¼ Spust R Przyłącze kondensatu (syfon) 7 mm 32/20 32/20 32/20 Parametry spalin *2 Temperatura (przy temp. wody na powrocie wynoszącej 30 ) przy znamionowej mocy cieplnej C przy obciążeniu częściowym C Temperatura (przy temp. wody na powrocie wynoszącej C ) Masowe natężenie przepływu (w przypadku gazu ziemnego) przy znamionowej mocy cieplnej kg/h przy obciążeniu częściowym kg/h Ciśnienie dyspozycyjne tłoczenia Pa przy króćcu spalin *3 mbar 0,7 0,7 0,7 Przyłącze spalin 7 mm Przyłącze gazu R Sprawność znormalizowana *1 W przypadku przyłączania 2 obiegów grzewczych należy do powrotu kotła 1 przyłączyć obieg grzewczy o najniższym poziomie temperatury. *2 Wartości obliczeniowe do projektowania instalacji spalinowej wg normy EN w odniesieniu do 10% CO 2 przy zastosowaniu gazu ziemnego. Temperatury spalin jako zmierzone wartości brutto przy temperaturze powietrza do spalania wynoszącej 20 C. Dane obciążenia częściowego odnoszą się do mocy wynoszącej 30% znamionowej mocy cieplnej. Przy obciążeniu częściowym odbiegającym od podanych wartości (zależnie od sposobu eksploatacji palnika) należy odpowiednio obliczyć przepływ masowy spalin. *3 Dostępne wartości ciśnienia tłoczenia można osiągnąć przy zastosowaniu palników promiennikowych MatriX objętych zakresem dostawy. Przy zastosowaniu kotła Vitocrossal 300 w instalacjach z kominem odpornym na wilgoć ciśnienie tłoczenia może wynosić maks. 0 Pa. VITOCROSSAL 300 VIESMANN 3

4 Dane techniczne kotła grzewczego (ciąg dalszy) Zakres znamionowej mocy cieplnej T V /T R = 50/30 kw 29 do do do 142 T V /T R = 80/60 kw 27 do do do 130 przy temperaturze systemu 40/30 C % 98 (H s )/109 (H i ) grzewczego 75/60 C % 95 (H s )/106 (H i ) Strata dyżurna q B,70 % 0,6 0,5 0, SA GA E KV RG DB KR2 KR AGA KOA AGA Wylot spalin DB Mufa czujnika ciśn. minimalnego E Spust GA Przyłącze gazu KOA Odpływ kondensatu KR 1 Powrót do kotła 1 KR 2 Powrót do kotła 2 KV Zasilanie z kotła RG Mufa dla dodatkowych regulatorów SO Przyłącze zabezpieczające (zawór bezpieczeństwa) 4 VIESMANN VITOCROSSAL 300

5 Dane techniczne kotła grzewczego (ciąg dalszy) Ustawienie w miejscu pracy Minimalne odstępy 450 B 200 W celu ułatwienia montażu i konserwacji należy przestrzegać podanych wymiarów. Drzwi kotła mogą otwierać się do wyboru w lewo lub w prawo. Po stronie, w którą otwierane są drzwi kotła, odstęp musi wynosić 450 mm. A Wymiar a: 200 do 300 mm (wymagane do montażu uniwersalnego regulatora gazu) a 500 a 600 A Kocioł grzewczy B Palnik Ustawienie w miejscu pracy Brak zanieczyszczeń powietrza poprzez chlorowco-alkany (np. zawarte w aerozolach, farbach, rozpuszczalnikach i środkach czyszczących) Pomieszczenie nie może być zapylone Powietrze w pomieszczeniu technicznym nie może wykazywać wysokiej wilgotności Pomieszczenie musi być zabezpieczone przed zamarzaniem i posiadać dobrą wentylację W przeciwnym razie możliwe jest wystąpienie usterek i uszkodzeń instalacji. Kocioł grzewczy może być ustawiony w pomieszczeniach, w których możliwe jest zanieczyszczenie powietrza przez chlorowco-alkany, tylko wówczas, gdy zostaną podjęte wystarczające środki, zapewniające niezakłócone doprowadzenie powietrza do spalania z zewnątrz. Opory przepływu po stronie wody grzewczej Vitocrossal 300 jest przystosowany tylko do instalacji grzewczych wodnych pompowych. Opór przepływu w mbar kpa 1 0,8 0,7 0,6 0,5 0,4 0,3 0,2 0, Natężenie przepływu w m³/h VITOCROSSAL 300 VIESMANN 5

6 Dane techniczne palnika promiennikowego MatriX Dane techniczne w zestawieniu z kotłem Vitocrossal 300 (typ CM3) Znamionowa moc cieplna kotła grzewczego (przy T V /T R 50/30 C) kw Moc cieplna palnika górna/dolna *4 kw 25/83 32/109 40/134 Typ palnika VM III-1 VM III-2 VM III-3 Numer identyfikacyjny produktu CE-0085 BL 0403 Napięcie V Częstotliwość Hz Pobór mocy przy górnej granicy mocy cieplnej W przy dolnej granicy mocy cieplnej W Wykonanie modulujący modulujący modulujący Masa *5 kg Ciśnienie na przyłączu gazu mbar kpa Przyłącze gazu R Parametry przyłącza w odniesieniu do maks. obciążenia Gaz ziemny GZ50/G20 m 3 /h 2,8 do 8,7 3,8 do 11,5 4,7 do 14,2 Gaz ziemny GZ41,5/G27 m 3 /h 3,3 do 10,1 4,4 do 13,3 5,5 do 16,5 M L K H L A K B C D E H G M N O F A Drzwi kotła B Elektrody zapłonowe C Czujnik ciśnienia powietrza D Transformator zapłonowy E Elektroda jonizacyjna F Wentylator G Moduł obsługowy z wyświetlaczem H Automat palnikowy K Armatura uniwersalna gazu L Rura gazu M Komora gromadzenia powietrza N Blok izolacji termicznej O Promiennik Armatura uniwersalna L może zostać zamontowana do wyboru po prawej lub lewej stronie. *4 Odpowiada znamionowemu obciążeniu cieplnemu kotła grzewczego. *5 Z pokrywą palnika, armaturą uniwersalną gazu i rurą gazu. 6 VIESMANN VITOCROSSAL 300

7 Stan wysyłkowy Korpus kotła z kolektorem spalin, przykręconymi przeciwkołnierzami z uszczelkami na wszystkich króćcach oraz przykręconym opakowaniem zabezpieczającym. 1 opakowanie z izolacją cieplną 1 opakowanie z regulatorem obiegu kotła i 1 pakietem dokumentacji technicznej 1 Opakowanie z drzwiami kotła i wbudowanym palnikiem promiennikowym MatriX 1 przewód palnika i wtyk kodujący Warianty regulacji Dla instalacji jednokotłowej: Bez szafy sterowniczej Vitocontrol Vitotronic100 (typ GC1B) do pracy z podwyższoną temperaturą wody w kotle lub eksploatacji pogodowej w połączeniu z szafą sterowniczą (patrz poniżej) lub regulatorem zewnętrznym. Vitotronic 200 (typ GW1B) do pracy z płynnie obniżaną temperaturą wody w kotle bez regulatora mieszacza Vitotronic 300 (typ GW2B) do pracy z płynnie obniżaną temperaturą wody w kotle ze sterowaniem dla maks. 2 obiegów grzewczych z mieszaczem Z szafą sterowniczą Vitocontrol Vitotronic100 (typ GC1B) oraz szafa sterownicza Vitocontrol z regulatorem pogodowym Vitotronic 300-K (typ MW1B) i regulatorem dla maks. 2 obiegów grzewczych z mieszaczem i kolejnym regulatorem Vitotronic 200- H, typ HK1B lub HK3B dla 1 lub do 3 obiegów grzewczych z mieszaczem lub szafa sterownicza z regulatorem zewnętrznym (w zakresie obowiązków inwestora) Dla instalacji wielokotłowej: (do 4 kotłów grzewczych) Bez szafy sterowniczej Vitocontrol Vitotronic 100 (typ GC1B) i moduł komunikacyjny LON w połączeniu z regulatorem Vitotronic 300-K (typ MW1B) do pracy z płynnie obniżaną temperaturą wody w kotle (jeden kocioł dostarczany jest z podstawowym wyposażeniem techniczno-regulacyjnym dla instalacji wielokotłowych) oraz Vitotronic 100 (typ GC1B) i moduł komunikacyjny LON do pracy z płynnie obniżaną temperaturą wody w kotle dla każdego kolejnego kotła grzewczego w instalacji wielokotłowej Z szafą sterowniczą Vitocontrol Vitotronic 100 (typ GC1B) i moduł komunikacyjny LON do pracy z płynnie obniżaną temperaturą wody w kotle dla każdego kotła grzewczego w instalacji wielokotłowej oraz Szafa sterownicza Vitocontrol z regulatorem pogodowym Vitotronic 300-K (typ MW1B) do instalacji wielokotłowych i regulatorem dla maks. 2 obiegów grzewczych z mieszaczem i kolejnym regulatorem Vitotronic 200-H, typ HK1B lub HK3B dla 1 lub do 3 obiegów grzewczych z mieszaczem, oraz zestaw montażowy do montażu modułu obsługowego Vitotronic w szafie sterowniczej lub szafa sterownicza z regulatorem zewnętrznym (w zakresie obowiązków inwestora) Wyposażenie dodatkowe kotła grzewczego Patrz cennik i arkusz danych Wyposażenie dodatkowe kotła. Warunki eksploatacyjne Warunki eksploatacyjne przy zastosowaniu regulatorów obiegu kotła Vitotronic Wymagania dotyczące właściwości wody patrz wytyczne projektowe do tego kotła grzewczego. Wymogi 1. Przepływ objętościowy wody grzewczej Brak 2. Temperatura na powrocie kotła (wartość minimalna) Brak 3. Dolna temperatura wody w kotle Brak 4. Dolna temperatura wody w kotle przy zabezpieczeniu przed zamarzaniem 10 C zapewniona przez regulator Viessmann 5. Dwustopniowa eksploatacja palnika Brak 6. Eksploatacja modulowana palnika Brak 7. Praca zredukowana Brak możliwe całkowite obniżenie temperatury 8. Obniżenie temperatury na weekend Brak możliwe całkowite obniżenie temperatury Wskazówki projektowe Ustawienie przy eksploatacji z zasysaniem powietrza do spalania z pomieszczenia technicznego (B 23 ) VITOCROSSAL 300 VIESMANN 7

8 Wskazówki projektowe (ciąg dalszy) Dla instalacji paleniskowych o całkowitej znamionowej mocy cieplnej powyżej 50 kw z zasysaniem powietrza do spalania z kotłowni zasilanie powietrzem do spalania uznane jest za zapewnione, jeżeli instalacje paleniskowe ustawione zostały w pomieszczeniach dysponujących otworem lub przewodem prowadzącym na zewnątrz. Przekrój otworu powinien wynosić co najmniej 150 cm 2, przy czym dla każdego kw znamionowej mocy cieplnej powyżej mocy wyjściowej 50 kw należy dodać 2 cm 2. Przewody powinny zostać zwymiarowane odpowiednio do warunków przepływu. Na wymagany przekrój mogą składać się maksymalnie 2 otwory lub przewody. Neutralizacja Podczas kondensacji powstaje kwaśny kondensat o wartościach ph leżących między 3 i 4. Kondensat ten może zostać zneutralizowany przy użyciu środka neutralizacyjnego za pomocą urządzenia lub instalacji neutralizacyjnej. Pozostałe informacje: patrz wytyczne projektowe i arkusz danych Wyposażenie dodatkowe kotła grzewczego. Dalsze informacje projektowe Patrz wytyczne projektowe do tego kotła. Potwierdzona jakość Oznakowanie CE zgodne z obowiązującymi dyrektywami WE. 8 VIESMANN VITOCROSSAL 300
