1 P R OJ E K T R E W I TA L I Z A C J I O S I E D L I Z W I E L K I E J P ŁY T Y C E M B R I T ANALIZOWANE OSIEDLA MODELOWE OSIEDLE PODWAWELSKIE KRAKÓW OSIEDLE PRZYCZÓŁEK GROCHOWSKI WARSZAWA USŁUGI ZIELEŃ PARKINGI BUDYNKI OSIEDLE PRZY UL. FLISAKÓW STALOWA WOLA zabudowa linijkowa, równoległe budynki, pomiędzy którymi tworzą się korytarze zieleni ANALIZA MORFOLOGICZNA TYPÓW ELEWACJI zabudowa kwartałowa zorganizowana wokół wspólnych wnętrz, tworzy przestrzeń wewnętrzną zabudowa mieszana - punktowa i pasmowa zielona przestrzeń otwarta RÓŻNE UKŁADY URBANISTYCZNE -> PODOBNY PROBLEM : DUŻE PRZESTRZENIE ZIELENI NICZYJEJ ELEWACJA BLOKU OSIEDLA PRZYCZÓŁEK GROCHOWSKI - nieregularnie rozmieszczone balkony ELEWACJA BLOKU OSIEDLA PRZYCZÓŁEK GROCHOWSKI - galeriowiec, balkony przy każdym mieszkaniu RÓŻNE TYPY ELEWACJI -> PODOBNY PROBLEM : POWTARZALNOŚĆ, BRAK IDENTYFIKACJI ELEWACJA BLOKU OSIEDLA PODWAWELSKIEGO - brak balkonów ELEWACJA BLOKU OSIEDLA W STALOWEJ WOLI - regularnie rozmieszczone balkony PROPONOWANE CENTRA AKTYWNOŚCI NA MIEJSCU PUSTYCH PRZESTRZENI ORAZ ZAMIAST PARKINGÓW

AKSONOMETRIA SZUFLAD Z PROJEKTOWANYMI PANELAMI WŁÓKNO-CEMENTOWYMI CEMBRIT 24 / 30 CM 24 / 30 CM AKSONOMETRIA BLOKU MIESZKALNEGO Z PRZYKŁADOWYM ROZMIESZCZENIEM PROJEKTOWANYCH ELEMENTÓW 36 / 45 CM

2 AKSONOMETRIA SZUFLAD Z PROJEKTOWANYMI PANELAMI WŁÓKNO-CEMENTOWYMI CEMBRIT 24 / 30 CM 24 / 30 CM AKSONOMETRIA BLOKU MIESZKALNEGO Z PRZYKŁADOWYM ROZMIESZCZENIEM PROJEKTOWANYCH ELEMENTÓW 36 / 45 CM Dzięki atrakcyjnym praktycznie i estetycznie właściwościom włókno-cementu CEMBRIT, mamy możliwość stowrzenia wyjątkowych paneli, o ciekawej geometrii. Zaprojektowane panele mogą służyć zarówno jako panele elewacyjne, jak i w tym przypadku fronty szuflad, będących podstawowym modułem projektu. Przykładowe sposoby formowania paneli dają możliwość wyboru kształtu najbardziej odpowiadającego użytkownikowi, a możliwość wysunięcie szuflad na nieskończoną liczbę sposobów pozwala nadać indywidualny charakter każdemu balkonowi. Dzięki elementom CEMBRIT zestawionych i połączonych ramą, możliwe jest rozrzeźbienie całej elewacji bloku, natomiast mobilność samych szuflad pozwala na wzmocnienie tego efektu w mniejszej skali. Zaprojektowany kształt tworzy światłocieniową grę, natomiast naturalny kolor widoczna tekstura podkreśla wartość materiału, z którego panel został wykonany. SCHEMAT INSPIRACJI FORMAMI HISTORYCZNYCH BUDYNKÓW MIESZKANIOWYCH Właściwości technologiczne produktów CEMBRIT pozwalają na rewitalizację budynków zaniedbanych i pozbawionych indywidualnego charakteru jak bloki z wielkiej płyty. Panele są cienkie i lekkie przez to nie obciążają konstrukcji stalowej ramy oraz budynku. Ich wytrzymałość i odporność umożliwiaja umieszczenie ich na zewnątrz i ich częstą eksploatację jaka występuje w przypadku korzystania z balkonów oraz elementów przestrzeni publicznej. Panele nie nagrzewają się od wysokich temperatur, przez co konstrukcja może stanowić schronienie w ciepłe dni, natomiast dzięki szczelności można wykorzystywać je do uprawiania mniejszych roślin, sprawiającym że przestrzeń staje się bardziej przyjazna. Efektem porządanym w projekcie było połączenie pragnień mieszkańców oraz uporządkowanego efektu architektonicznego. Zapewniona zostaje indywidualność każdego mieszkania-balkonu, natomiast zawiera się to w ramach zaprojektowanego systemu. Elementy szuflad choć różnie zestawione i umożliwiające ich dowolne wykorzystanie, mają te same wymiary oraz wykonane są w tej samej technologii. SCHEMAT MONTAŻU Główna konstrkucja opiera się na spawanej ramie stalowej o grubości konstrukcyjnej 15cm. Pokrycie dachu oraz ścian bocznych wykonano ze standardowych paneli z włóknocementu marki CEMBRIT. Ko n s t r u kc j a p o d t r z y m u j ą c a projektowane szuflady wykonana jest z lekkich profili aluminiowych. Elementy pionowe zostały wykonane na podstawie profili dwuteowych, natomiast elementy poziome są płasoknikami mocowanymi za pomocą kątowników do głownej konstrukcji. Szuflady zaprojektowane są tak, aby ich punkt oparacia, a jednocześnie blokadę przed całkowitym wysunięciem stanowiły elementy poziomej konstukcji. Dzięki lekkości elementów z włókno-cementu i możliwości montażu niewidocznego - na klej, mocowania paneli na fronatch elewacji są niezauważalne. Rozstaw elementów konstrukcji jest dopasowany do wymiarów szuflad. Różne zestawienie podobnych elementów pozwala na stworzenie mebli miejskich o zupełnie innej funkcji. Przedmioty w większej skali łączy wykorzystanie stalowej ramy oraz szuflad z włókno-cementu CEMBRIT, natomiast elementy mniejsze skonstruowane są poprzez połączenie modułowych kostek. KONTENER NA ODPADY ELEMENT PLACU ZABAW HUŚTAWKA KOSZ NA ODPADY KWIETNIK PODWYŻSZENIE -SCENA-PODIUM ŁAWKA PERGOLA BALKON STOLIK Z SIEDZENIAMI

PROPONOWANA INDYWIDUALIZACJA MIESZKAŃ POPRZEZ DODANIE CHARAKTERYSTYCZNYCH ELEMENTÓW - SCHEMAT FORMOWANIA BALKONÓW WYPEŁNIENIE FORMA Mobilne elementy balkonu, czyli przesuwne i puste w środku kostki o

3 PROPONOWANA INDYWIDUALIZACJA MIESZKAŃ POPRZEZ DODANIE CHARAKTERYSTYCZNYCH ELEMENTÓW - SCHEMAT FORMOWANIA BALKONÓW WYPEŁNIENIE FORMA Mobilne elementy balkonu, czyli przesuwne i puste w środku kostki o funkcji szuflad mają znaczenie nie tylko estetyczne, ale też praktyczne. Istnieje możliwość zasadzenia roślin po obu stronach konstrukcji, w zależności od potrzeb - od zewnątrz, w celu odróżnienia swojego mieszkania od pozostałych lub od wewnątrz balkonu, aby balkon mógł przerodzić się w mały przydomowy ogród. Szuflady mogą służyć również przechowywaniu wszelkich przedmiotów codziennego użytku, takich jak spinacze do prania, słoiki, narzędzia, na które często w małym mieszkaniu nie ma miejsca. Zaprojektowany system ram powiększa przestrzeń zewnętrzną mieszkania opierając się o konstrukcję budynku, natomiast możliwe jest również zastosowanie systemu szuflad z włókno-cementu CEMBRIT wykorzystując istniejącą budowę balkonu.

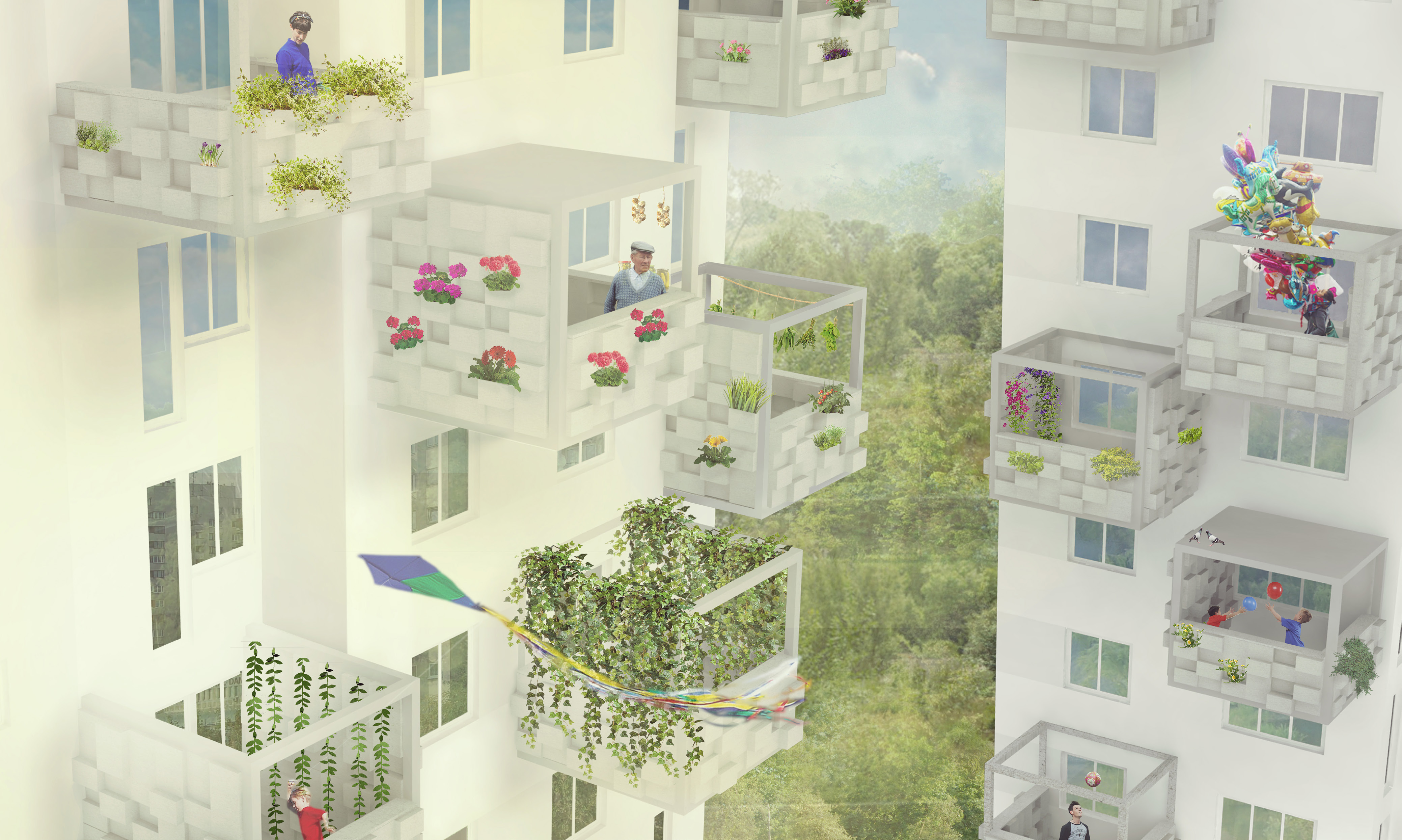

4 PRZYKŁADOWA ELEWACJA Z WYKORZYSTANIEM ELEMENTÓW BALKONOWYCH CEMBRIT

5 ELEMENTY PRZESTRZENI PUBLICZNEJ INTEGRUJĄCE LOKALNĄ SPOŁECZNOŚĆ OSIEDLI
