1 Systemy Zadaszeń Fastlock Dla Wspólnoty Mieszkaniowej opracowała i prezentuje Marta Kaczyńska ICOPAL S.A. Warszawa, 2008r. 1

2 Plan prezentacji 1. Zastosowanie paneli Fastlock. 2. Fastlock wysoka trwałość i estetyka. 3. Fastlock dane techniczne. 4. Systemy Zadaszeń Fastlock specjalnie opracowane dla Spółdzielni Mieszkaniowych. 5. Fastlock - instrukcja. 5. Fastlock Uni. 6. Carport wiata wielofunkcyjna. 7. Kominiarczyk wyłaz dachowy z funkcją doświetlenia. 2

3 Zastosowanie paneli Fastlock Zadaszenia: - drzwi, - balkonów, - loggi, - tarasów, - przejść między budynkami. Wiaty samochodowe, rowerowe. Altany i pergole. Świetliki, werandy itp. 3

4 Systemy Zadaszeń Fastlock -wysoka trwałość i estetyka Fastlock to materiał wykonany z poliwęglanu, wytrzymały i odporny na działanie warunków atmosferycznych. Fastlock to 10 letnia gwarancja na pokrycie 20 lat doświadczeń i eksploatacji w trudnych warunkach skandynawskich. Fastlock to materiał lekki oraz niezwykle prosty w montażu. Fastlock to całkowicie szczelna ochrona przed opadami - mocowanie paneli wykonane metodą zatrzaskową -brak otworów. 4

5 Systemy Zadaszeń Fastlock -wysoka trwałość i estetyka Fastlock w połączeniu z konstrukcją wykonaną z profili aluminiowych malowanych metodą proszkową stanowi bezpieczne i trwałe zadaszenie. Bezpieczeństwo potwierdzone projektem konstrukcyjnym. Fastlock to system łatwy w utrzymaniu czystości - brak konieczności konserwacji. Fastlock to wysoka estetyka wykończeniowa - podniesiony standard balkonów i loggi. 5

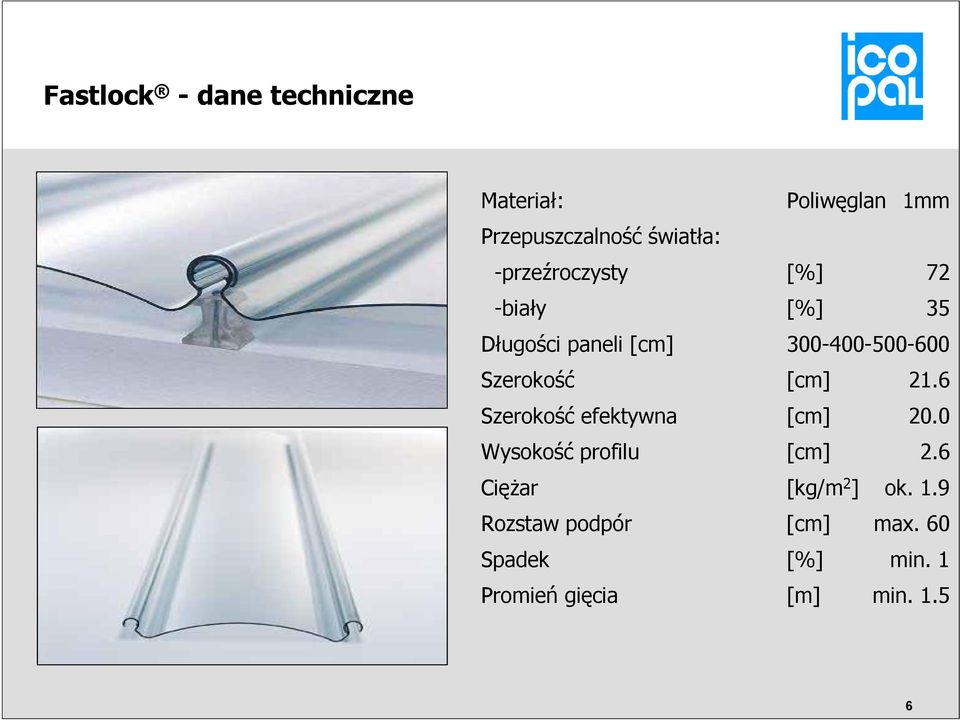

6 Fastlock - dane techniczne Materiał: Poliwęglan 1mm Przepuszczalność światła: -przeźroczysty [%] 72 -biały [%] 35 Długości paneli [cm] Szerokość [cm] 21.6 Szerokość efektywna [cm] 20.0 Wysokość profilu [cm] 2.6 Ciężar [kg/m 2 ] ok. 1.9 Rozstaw podpór [cm] max. 60 Spadek [%] min. 1 Promień gięcia [m] min

7 Wzory zadaszeń Fastlock specjalnie opracowane dla Spółdzielni Mieszkaniowych. Zadaszenia Fastlock Kompletne zadaszenia na bazie systemu paneli Fastlock - konstrukcja wykonana z profili aluminiowych: 1. Daszek Fastlock 2.0 Drzwi (zdjęcie górne) o wymiarach 190 x 82 cm. 2. Daszek Fastlock 3.0 Drzwi o wymiarach 290 x 102 cm. 3. Daszek Fastlock 2.0 Balkon o wymiarach 190 x 82 cm. 4. Daszek Fastlock 3.0 Balkon o wymiarach 290 x 102 cm. 5. Markiza Fastlock 60 Loggia zadaszenie o głębokości 0,6 m montowane do spodu płyty balkonowej lub loggii o dowolnej szerokości. (zdjęcie dolne). 6. Markiza Fastlock 120 zadaszenie o wysięgu 1,2 m o dowolnej szerokości. oraz 7. Drewniany daszek Fastlock 2.0 i 3.0 Drzwi o tych samych wymiarach co z profili aluminiowych. 7

8 Wzory zadaszeń Fastlock specjalnie opracowane dla Spółdzielni Mieszkaniowych. Daszek Fastlock 2.0 Drzwi wymiary 190 x 82 cm, przeznaczone nad drzwi do szerokości 1,4 m. Wysokość łuku ok. 28 cm. Konstrukcja wykonana z profili aluminiowych malowanych metodą proszkową kolor konstrukcji srebrny RAL Jako materiał pokryciowy zastosowano 4 szt. paneli Fastlock Uni długości 2m wraz z systemowymi zamocowaniami do konstrukcji. (na zdjęciu Hurtownia Budowlana Szydłowski w Zduńskiej Woli). Bezpieczeństwo potwierdzone projektem konstrukcyjnym. 8

9 Wzory zadaszeń Fastlock specjalnie opracowane dla Spółdzielni Mieszkaniowych. Daszek Fastlock 3.0 Drzwi wymiary 290 x 102 cm, przeznaczone nad drzwi do szerokości od 1,4 m do 2,4 m. Wysokość łuku ok. 35 cm. Konstrukcja wykonana z profili aluminiowych malowanych metodą proszkową kolor konstrukcji srebrny RAL Jako materiał pokryciowy zastosowano 5 szt. paneli Fastlock Uni długości 3m wraz z systemowymi zamocowaniami do konstrukcji. Bezpieczeństwo potwierdzone projektem konstrukcyjnym. 9

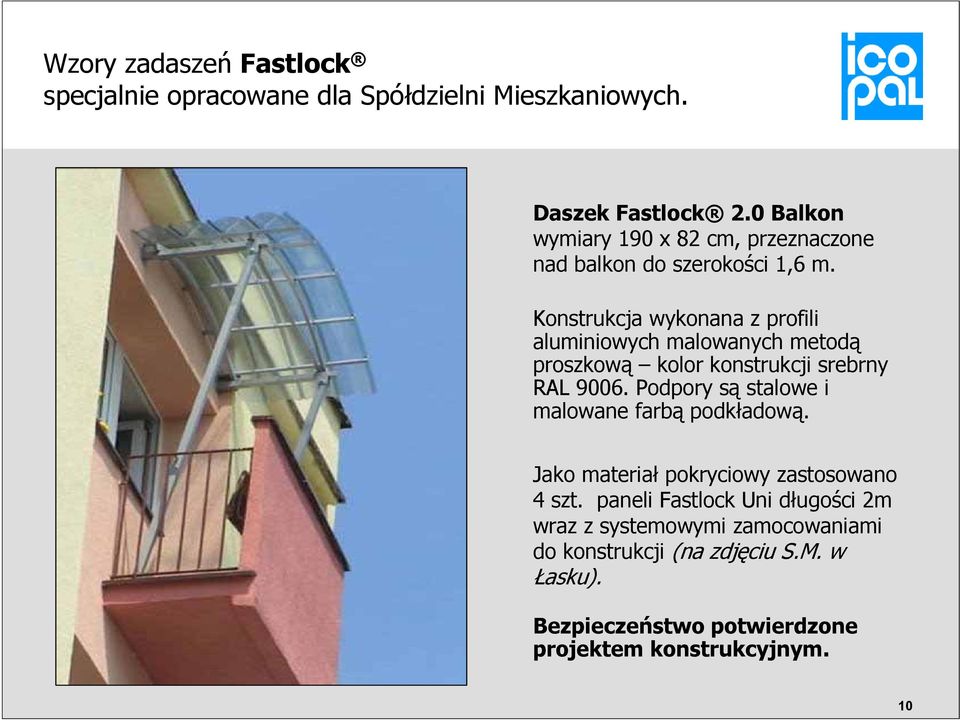

10 Wzory zadaszeń Fastlock specjalnie opracowane dla Spółdzielni Mieszkaniowych. Daszek Fastlock 2.0 Balkon wymiary 190 x 82 cm, przeznaczone nad balkon do szerokości 1,6 m. Konstrukcja wykonana z profili aluminiowych malowanych metodą proszkową kolor konstrukcji srebrny RAL Podpory są stalowe i malowane farbą podkładową. Jako materiał pokryciowy zastosowano 4 szt. paneli Fastlock Uni długości 2m wraz z systemowymi zamocowaniami do konstrukcji (na zdjęciu S.M. w Łasku). Bezpieczeństwo potwierdzone projektem konstrukcyjnym. 10

11 Wzory zadaszeń Fastlock specjalnie opracowane dla Spółdzielni Mieszkaniowych. Daszek Fastlock 3.0 Balkon wymiary 290 x 102 cm, przeznaczone nad bakon do szerokości 1,6 do 2,6 m. Konstrukcja wykonana z profili aluminiowych malowanych metodą proszkową kolor konstrukcji srebrny RAL Podpory są stalowe i malowane farbą podkładową. Jako materiał pokryciowy zastosowano 5 szt. paneli Fastlock Uni długości 3m wraz z systemowymi zamocowaniami do konstrukcji. Bezpieczeństwo potwierdzone projektem konstrukcyjnym. 11

12 Wzory zadaszeń Fastlock specjalnie opracowane dla Spółdzielni Mieszkaniowych. Markiza Fastlock 60 Loggia zadaszenie o głębokości 0,6 m montowane do spodu płyty balkonowej lub loggii o dowolnej szerokości (stopniowanej co 0,4m). Konstrukcja wykonana z profili aluminiowych malowanych metodą proszkową kolor konstrukcji srebrny RAL Jako materiał pokryciowy zastosowano panele Fastlock Uni długości 0,65m wraz z systemowymi zamocowaniami do konstrukcji (na zdjęciu projekt wykonany w S.M. w Sieradzu). Bezpieczeństwo potwierdzone projektem konstrukcyjnym. 12

13 Wzory zadaszeń Fastlock specjalnie opracowane dla Spółdzielni Mieszkaniowych. Markiza Fastlock 120 zadaszenie o wysięgu 1,2 m o dowolnej szerokości (stopniowanej co 0,4m). Konstrukcja wykonana z profili aluminiowych malowanych metodą proszkową kolor konstrukcji srebrny RAL Jako materiał pokryciowy zastosowano panele Fastlock Uni długości 1,40 m wraz z systemowymi zamocowaniami do konstrukcji (na zdjęciu projekt wykonany w S.M. w Mikołowie). Bezpieczeństwo potwierdzone projektem konstrukcyjnym. 13

14 Wzory zadaszeń Fastlock specjalnie opracowane dla Spółdzielni Mieszkaniowych. Drewniany Daszek Fastlock Wszystkie elementy konstrukcji wykonane są z drewna impregnowanego, dostępny w kolorze teak. Jako materiał pokryciowy zastosowano 4 szt. Paneli Fastlock Uni długości 2m wraz z systemowymi zamocowaniami do konstrukcji. Drewniany Daszek Fastlock 2.0 Drzwi wymiary 190 x 82 cm, przeznaczone nad drzwi do szerokości 1,2 m (na zdjęciu). Drewniany Daszek Fastlock 3.0 Drzwi wymiary 290 x 102 cm, przeznaczone nad drzwi do szerokości od 1,2 m do 1,8 m. Bezpieczeństwo potwierdzone projektem konstrukcyjnym. 14

15 Fastlock - instrukcja 15

16 Fastlock - instrukcja 16

17 Wykonane projekty Systemu Fastlock Przed remontem Po remoncie Realizacja: S.M. w Nowej Soli przy ul. 1 Maja po termomodernizacji (na zdjęciu Daszek Fastlock 2.0 Drzwi) 17

18 Wykonane projekty Systemu Fastlock Realizacje: S.M. w Sieradzu przy ul. Piłsudskiego (zdjęcie poniżej Daszek Fastlock 3.0 Balkon). S.M. w Łasku przy ul. 9 Maja (zdjęcie po prawej Daszek Fastlock 3.0 Balkon). 18

19 Wykonane projekty Systemu Fastlock Realizacja: S.M. Saturn Czeladź projekt wykonany w Sosnowcu przy ul. Baczyńskiego (na zdjęciach Daszek Fastlock 3.0 Balkon). 19

20 Wykonane projekty Systemu Fastlock Realizacja: S.M. Legbud w Legionowie (na zdjęciach Daszek Fastlock 3.0 Drzwi). 20

21 Wykonane projekty Systemu Fastlock Realizacja: S.M. w Mikołowie przy ul. Słowackiego 2 (na zdjęciach obok Markiza Fastlock 120 i Markiza Fastlock 60 Loggia poniżej ). 21

22 Wykonane projekty Systemu Fastlock Realizacja: S.M. Chemik w Płocku ul. 3 Maja (na zdjęciu Markiza Fastlock 120). Przed montażem Po montażu 22

23 Wykonane projekty Systemu Fastlock Realizacja: S.M. w Sosnowcu przy ul. Studziennej (na zdjęciach Daszek Fastlock 3.0 Balkon). 23

24 Wykonane projekty Systemu Fastlock Realizacja: S.M. Energoprem we Wrocławiu (na zdjęciu Markiza Fastlock 120). 24

25 Wykonane projekty Systemu Fastlock Realizacje: Szkoła Podstawowa nr 118 w Warszawie (daszek Fastlock 3.0 Drzwi). oraz zadaszenie bankomatu Banku Pekao S.A. w Garwolinie (Daszek Fastlock 3.0 Drzwi). 25

26 Wykonane projekty Systemu Fastlock Realizacje: Hurtownia Budowlana Anda w Michałowicach (zdjęcie po lewej Daszek Fastlock 3.0 Drzwi) i Szkoła Podstawowa nr 118 w Warszawie (zdjęcie powyżej Daszek Fastlock 2.0 Drzwi). 26

27 Wykonane projekty Systemu Fastlock Realizacja: S.M. w Paczkowie (na zdjęciu markiza na specjalne zamówienie). 27

28 Wykonane projekty Systemu Fastlock Realizacja: S.M. Kolonia Kasprzaka, przed przychodnią NFZ w Warszawie (na zdjęciu Markiza Fastlock 120). 28

29 Wykonane projekty Systemu Fastlock Realizacja: AN-DOM przy ul. Nowolipie w Warszawie (na zdjęciach Daszek Fastlock 2.0 Drzwi - konstrukcja na zamówienie w kolorze brązowym). 29

30 Wykonane projekty Systemu Fastlock Realizacja: AN-DOM przy ul. Nowolipki w Warszawie (na zdjęciach Markiza 120 na krawędzi dołączona rynna Icopal w kolorze brązowym). 30

31 Wykonane projekty Systemu Fastlock Realizacja: S.B.M. Targowa w Warszawie przy ul. Targowej (na zdjęciach Markiza Fastlock Loggia 60, na górnym balkonie zamontowano Markizę Fastlock 120). 31

32 Wykonane projekty Fastlock Uni Realizacja: S.M. przy ul. KEN w Warszawie (projekt wykonany na zlecenie przy użyciu paneli Fastlock i konstrukcji drewnianej). 32

33 Wykonane projekty Systemu Fastlock Realizacja: Wiata wykonana z paneli Fastlock i konstrukcji stalowej na zlecenie do serialu Na dobre i na złe jako zadaszenie wjazdu do garażu dla karetek, w Sękocinie. (możemy Państwu udostępnić listę realizacji) 33

34 Fastlock Uni niestandardowe rozwiązania architektoniczne Inspiracje: zadaszenie tarasu, wiata samochodowa. 34

35 Carport wiata wielofunkcyjna Carport jest wykonany z drewna konstrukcyjnego i profili stalowych. Pokrycie dachu z paneli Fastlock ICOPAL Carport: - wszechstronność zastosowań, - prosty i szybki montaż, - estetyczny nowoczesny wygląd, - łatwe utrzymanie w czystości, - bezpieczeństwo potwierdzone projektem konstrukcyjnym (nie jest wymagane pozwolenie), -możliwość zmiany miejsca usytuowania, -dostępność kilku rodzajów. (zapraszam do zapoznania się ze szczegółową prezentacją na temat Carport ów) 35

36 Carport funkcjonalne zastosowania Na zdjęciach Icopal Carport oraz Icopal Carport Plus 36

37 Kominiarczyk wyłaz dachowy z funkcją doświetlenia Kominiarczyk zapewnia: TRWAŁOŚĆ Wyłaz jest bezobsługowy (nie wymaga konserwacji) i odporny na działanie warunków zewnętrznych. ERGONOMICZNOŚĆ Zapewnia prostą obsługę i bezpieczne użytkowanie. SZCZELNOŚĆ Zastosowane materiały gwarantują dużą izolacyjność termiczną oraz 100% wodoszczelność. PRZEPUSZCZALNOŚĆ ŚWIATŁA Zastosowana kopułka akrylowa przepuszcza aż 73% Światła. (zapraszam do zapoznania się ze szczegółową prezentacją dot. Kominiarczyka) 37

38 Systemy Zadaszeń Fastlock Dziękuję za uwagę. Zapraszam do zapoznania się z katalogiem oraz na strony internetowe: 38
