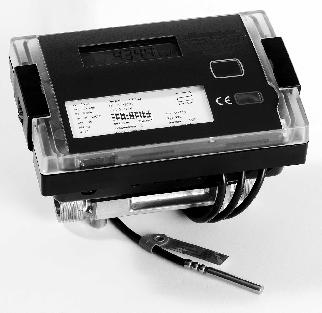

1 Sharky Heat 773 DTR C /10 Instrukcja montażu Sharky Heat 773 rys.1 Instrukcja montażu dedykowana jest dla wykwalifikowanych instalatorów, dlatego nie zawiera opisu podstawowych czynności przygotowawczych, które należy wykonać przed montażem ciepłomierza ( przygotowanie podejść, próba ciśnieniowa, płukanie instalacji itp.). Ważne! Plomby znajdujące się na ciepłomierzu (Rys. C) nie mogą być uszkodzone. Uszkodzenie plomby powoduje utratę gwarancji i kalibracji. Przewody dostarczone wraz z ciepłomierzem nie mogą być skracane ani w żaden inny sposób przerabiane. Uwagi: Przestrzegaj przepisów dotyczących użytkowania ciepłomierzy! Przestrzegaj przepisów dotyczących instalacji elektrycznych! Przestrzegaj wszystkich wskazówek zawartych w arkuszu danych ciepłomierza. Stosuj część przepływową zgodnie z przeznaczeniem tj. na czynnik wodny o temp. 5ºC do 130ºC ( 150ºC ). Proszę postępować wg. wytycznych Instrukcji montażu. Dla wody o temp.>90 ºC lub Twody< Totoczenia zdejmij integrator z przepływomierza. Nie naruszaj i chroń plomby kalibracyjne umieszczone na ciepłomierzu. Ich usunięcie powoduje unieważnienie gwarancji i kalibracji urządzenia. Plomby gwarancyjne mogą być naruszone dla potrzeb serwisu i następnie odnowione wyłącznie przez upoważnione do tego osoby. Dodatkowe informacje dotyczące oprogramowania HYDRO-SET można uzyskać w Internecie pod adresem: Instalacja ciepłomierza. Zależnie od układu, ciepłomierz można instalować na rurociągu zasilającym lub powrotnym, zgodnie z oznaczeniem na tabliczce znamionowej. Przetwornik przepływu należy zamontować tak, aby kierunek przepływu był zgodny z kierunkiem wskazywanym przez strzałkę umieszczoną na korpusie części przepływowej (rys. A). Po zakończeniu montażu upewnij się, czy przetwornik przepływu został wypełniony cieczą. Nie są wymagane odcinki proste przed i za przetwornikiem przepływu. Element przepływomierza można montować zarówno na poziomych (Rys. E-1) jak i pionowych (Rys. E-2) odcinkach rur, pod warunkiem zapewnienia lokalizacji wykluczającej możliwość zapowietrzenia urządzenia (Rys. E-3). Należy zadbać o to, aby ciepłomierz był instalowany w odpowiedniej odległości od ewentualnych źródeł zakłóceń elektromagnetycznych (przełączniki, silniki elektryczne, lampy jarzeniowe itp.). Ciepłomierz jest dostępny dla Qn=0,6m3/h Qn=6m3/h. Dla średnich temperatur wody większych lub równych 90 C, integrator należy zamontować na ścianie w odpowiedniej odległości od źródeł ciepła, wykorzystując do tego celu uchwyt montażowy (Rys. F). Dla ułatwienia późniejszego demontażu ciepłomierza zaleca się zainstalować przed i za ciepłomierzem zawory odcinające. Urządzenie należy zainstalować w dogodnej

2 Sharky Heat 773 DTR C /10 pozycji, umożliwiającej czynności obsługowe oraz dostęp dla operatora. Podłączenie czujników temperatury. Ostrożnie instalować czujniki temperatury! Na kablach czujników temperatury znajdują się kolorowe tabliczki znamionowe: czerwona dla czujnika na zasilanie, niebieska dla czujnika na powrót. Przy montażu czujników temperatury należy przeprowadzić ich przewody przez przepusty kablowe, tak jak pokazano na Rys. D i podłączyć do zacisków (Rys. B) zgodnie z opisem poniżej. Typ licznika miejsce montażu Ciepłowniczy / powrocie Ciepłowniczy / zasilaniu Chłodniczy / powrocie Chłodniczy / zasilaniu Kombinacja ciepłowniczy/chłodniczy powrocie Kombinacja ciepłowniczy/chłodniczy zasilaniu Kolor czujnika Nr zacisku Pozycja montażu na zasileniu na zasilaniu na zasileniu na powrocie na zasilaniu na powrocie Po połączeniu elektrycznym przewód czujnika unieruchommić w specjalnym do tego celu zacisku w obudowie dolnej. Aby móc swobodnie odłączać część górną od dolnej należy pozostawić około 100 mm zapasu przewodu. Montaż czujników temperatury. Czujnik temperatury może być montowany bezpośrednio w zaworze kulowym lub w przeznaczonej do tego celu kieszeni. Do montażu czujnika w zaworze kulowym służy załączony zestaw (komplet 5 elementowy w oddzielnym woreczku). Procedura montażu: Zamknij zawór kulowy. Wykręć korek z zaworu kulowego. Załóż O-ring z załączonego zestawu na trzpień montażowy Rys. M (2). Drugi O-ring jest zapasowy Wykonując ruchy obrotowe wprowadzić O-ring wraz z trzpieniem montażowym do otworu czujnika w zaworze kulowym Rys. (M 3). Dociśnij O-ring do odpowiedniej pozycji ostatecznej drugim końcem trzpienia montażowego Rys. (M 4). Nasuń śrubę ustalającą na czujnik temperatury. Wsuń trzpień montażowy wraz ze śrubą na czujnik tak głęboko, na ile jest to możliwe. Spowoduje to prawidło-we ustawienie czujnika względem śruby. Wciśnij rowkowany trzpień w przeznaczony do tego otwór w śrubie za pomocą kleszczy Rys. M (5a). Ściągnij trzpień montażowy z czujnika temperatury Rys. M (5b). Wprowadź czujnik temperatury wraz z zamontowaną śrubą ustalającą do zaworu kulowego i mocno dokręć Rys. M (6). Zasilanie. Wersja standardowa wyposażona jest w baterię litową 3V o żywotności 12 lat ( w zależności od konfiguracji integratora) Rys. ( L-1). Możliwe jest również stosowanie baterii litowej z regulatorem 3,6V, zasilaczy sieciowych 24 V AC lub 230 V AC, które mogą być montowane w dowolnym momencie Rys.(K-3). Parametry techniczne zasilania. Moduł 230 V AC (Rys. L-2) / moduł 24 V AC (Rys. L-3) Zaciski dostosowane do przekroju przewodu 2.5 mm2 Izolacja elektryczna Częstotliwość 50 Hz Pobór mocy 0.35 VA ±10% Bezpiecznik wlutowany Przerwa na dopływie energii elektrycznej z sieci powoduje, że ciepłomierz zasilany jest z akumulatora awaryjnego. Zachowana zostanie data i czas, nie działa natomiast żadna z funkcji pomiarowych, w tym pomiar przepływu. Uwaga: Jednostka zasilająca informuje moduł integratora o obecności napięcia zasilania i powoduje samoczynne przełączenie w tryb oszczędności energii. Wyświetlacz zostanie wówczas wyłączony. Możliwe jest jednak przywrócenie wyświetlania poprzez przyciśnięcie przycisku. Zachowana zostanie także komunikacja np. przez M-Bus lub złącze optyczne. Kategorycznie nie wolno stosować podłączenia międzyfazowego, gdyż spowoduje to zniszczenie modułu zasilającego. Zużyte akumulatory należy utylizować w odpowiednich punktach zbiorczych. Złącza do interfejsów w integratorze. Ciepłomierz posiada dwa gniazda umożliwiające podłączenie modułów dodatkowych. Gniazdo 1 (Rys. H) przeznaczone jest do modułów komunikacyjnych M-Bus, RS-232 lub modułu wejść impulsowych. Gniazdo 2 (Rys. H) służy do podłączenia modułu wejść impulsowych (np. dwóch dodatkowych wodomierzy) lub modułu wyjść impulsowych (np. impulsów objętości lub energii). Uwaga: Nie wolno zamieniać modułów pomiędzy gniazdami! Zawsze sprawdzaj, aby moduły były włączone do właściwych gniazd. Moduły dodatkowe nie mają żadnego wpływu na właściwości metrologiczne ciepłomierza i mogą być podłączane później bez naruszenia znaku kalibracyjnego.

3 Sharky Heat 773 DTR C /10 Moduł komunikacji M-Bus. Moduł komunikacji M-Bus jest interfejsem szeregowym do komunikacji z urządzeniami zewnętrznymi ( MBUS przekaźnik) np. HYDRO-CENTER. Do centrum terowania można podłączyć pewną liczbę ciepłomierzy. Płytka zawiera listwę zaciskową 2 biegunową z zaciskami oznaczonymi 24 i 25 (Rys. J-1), pod które należy podłączyć przewody sieci M-Bus od urządzenia nadrzędnego. Komunikacja M-Bus wg normy EN Zaciski do przewodów 2 x 2,5 mm² Izolacja elektryczna Napięcie maksymalne: 50 V DC Pobór prądu: obciążenie sieci M-Bus Adresowanie pierwotne i wtórne Szybkość transmisji 300 lub 2400 bodów. Radiowy moduł komunikacji. Radiowy moduł komunikacji jest interfejsem wykorzystującym do komunikacji zdefiniowany protokół radiowy i do sczytywania danych dostępne są różne protokóły HYD, do transmisji danych dostępny jest protokół edytowalny przy użyciu programu Hydro-Set. Moduły komunikacji jest: Uniwersalny pod kątem kierunku komunikacji Sczytujący liczniki co 3 min. Przesyłający protokół co 8 19s ( w zależności od długości protokółu) Moduł komunikacji RS-232. Moduł komunikacji RS-232 jest interfejsem szeregowym służącym do komunikacji z urządzeniami zewnętrznymi np. komputerem PC. Płytka zawiera listwę zaciskową 3 biegunową z zaciskami oznaczonymi 62(Dat.), 63(Req) i 64(GND) - Rys. (J-2). Do podłączenia tego modułu można stosować kabel o numerze kat. 087H0121. Do zacisków powinny być podłączone odpowiednio przewody o odpowiednich kolorach: 62 - brązowy, 63 biały, 64 zielony. Moduł wejść impulsowych. Wejścia wprowadzenia danych z dwóch dodatkowych wodomierzy impulsowych do transmisji przez interfejsy integratora (Rys. K-1) Wejścia impulsowe są programowalne na 1, 2,5, 10, 25, 100, 250, 1000 lub 2500 litrów/ impuls. Możliwe jest sparametryzowanie wartości impulsu we wszystkich jednostkach energii, m3 lub pozostawienie bez jednostek Zakres częstotliwości wejściowej 0 8 Hz. Długość podawania impulsu 10 ms Jednostka impulsu jest do wyboru jako: objętość, energia lub bez jednostki Rezystancja wejściowa 2.2 MΩ Napięcie na zaciskach 3 V DC Dane są rozdzielane i sumowane w różnych rejestrach. Dostępne są również dni odczytu dla obydwu wejść. Długość przewodu poniżej 10 m Moduł wyjść impulsowych. Ciepłomierz można wyposażyć opcjonalnie w dwa zewnętrzne wyjścia impulsowe (Rys. K-2), które mogą być dowolnie programowane przy pomocy oprogramowania HYDRO-SET. Standardowe oznakowanie wyjścia impulsowego energii to litera A na listwie zaciskowej i symbol Out1 na wyświetlaczu. Wyjście objętości oznakowane jest literą B na listwie zaciskowej i Out2 na wyświetlaczu. Zasilanie zewnętrzne Vcc=3-30 V DC Prąd wyjściowy =20 ma przy napięciu szczątkowym 0.5V Otwarty kolektor ( wyjście) Częstotliwość wyjściowa = 4 Hz Szerokość impulsu ms Rozdzielenie potencjałów Możliwe kombinacje sygnałów impulsowych. Wyjście impulsowe energii Wartość impulsu zależna od ilości wyświetlanych miejsc po przecinku : Przykład: Wyświetlana jednostka Wartość impulsu GJ 3 miejsca po przecinku 1 MJ / impuls kwh 0 miejsc po przecinku 1 kwh / impuls Czas trwania impulsu 125 ms ± 10 % Odstęp między impulsami: 125 ms - 10 % Wyjście impulsowe objętości Wartość impulsu zależna od ostatniej cyfry na wyświetlaczu Czas trwania impulsu 125 ms ± 10 % Odstęp między impulsami: 125 ms - 10 % Taryfa energetyczna 1 i 2 Wartość impulsu zależna od ostatniej cyfry na wyświetlaczu Czas trwania impulsu 125 ms ± 10 % Odstęp między impulsami: 125 ms - 10 % Warunek taryfowy 1 lub/ i warunek taryfowy2, przełącznik krańcowy Wyjście jako dana statyczna dla każdego na nowo

4 Sharky Heat 773 DTR C /10 zdefiniowanego warunku taryfowego np. przepływ : 300 l/h lub różnica temp.< 50 C Wyjście alarmowe Błąd energii lub objętości Wyjście jako dana statyczna np. przepływ : 300 l/h lub różnica temp.< 50 C Wyjście alarmowe Instalacja modułów komunikacyjnych. 1. Usuń plombę z obudowy integratora i otwórz pokrywę. 2. Moduły komunikacyjne (M-Bus, RS232) montuj w gnieździe 1 (Rys. H). 3. Ostrożnie wsuń wtyk modułu w odpowiednie gniazdo integratora (Rys.J- Zaczep płytkę (Rys.J-1, Rys.J-2) na górnym kołku ustalającym, ustaw jej pozycję i zaczep na dolnym kołku ustalającym aż do unieruchomienia, dokręć z wyczuciem dwa wkręty z łbem gniazdkowym. 4. Zamknij pokrywę i skontroluj poprawność działania ciepłomierza naciskając przycisk. Jeśli wszystko działa prawidłowo, załóż nową plombę na pokrywę obudowy. Rys. A strzałka wskaźnikowa Instalacja modułów funkcyjnych. 1. Moduły funkcyjne (wyjścia lub wejścia impulsowe) montuj w gnieździe 2 (Rys.H). Jeżeli nie zainstalowano modułu M-Bus lub RS-232, moduł wejścia impulsowego można również zamontować w wolnym gnieździe Moduły funkcyjne (wyjścia lub wejścia impulsowe) montuj w gnieździe 2 (Rys.H). Jeżeli nie zainstalowano modułu M-Bus lub RS-232, moduł wejścia impulsowego można również zamontować w wolnym gnieździe Ostrożnie wsuń wtyk modułu w odpowiednie gniazdo integratora (Rys.K-3, Rys.K-4). Zaczep płytkę (Rys.K- 1, Rys.K-2) na górnym kołku ustalającym, ustaw jej pozycję, zaczep na dolnym kołku ustalającymi aż do unieruchomienia, dokręć z wyczuciem dwa wkręty z łbem gniazdkowym. 4. Zamknij pokrywę i skontroluj poprawność działania ciepłomierza naciskając przycisk. Jeśli wszystko działa prawidłowo załóż nową plombę na pokrywę obudowy. strzałka wskaźnikowa kierunek przepływu kierunek przepływu Rys. B podłączenie czujników temperatury

5 Sharky Heat 773 DTR C /10 Rys. C Rys. D Zasilanie-Tz (5, 6) Powrót- Tp (7, 8) Przepusty kablowe Rys. E Plomba Podłączenie czujników temperatury 1 2 3

6 Sharky Heat 773 DTR C /10 Rys. F Rys. G-1 5 C C Twody Totoczenia Zestaw do montażu ściennego Rys. G-2 T: 5 C C Twody > Totoczenia Dozwolony przedział temperatur dla ciepłomierza w wersji rozdzielonej (integrator zamontowany na ścianie) W przypadku Twody< Totoczenia część przepływomierza zamontowana rozdzielnie od części integratora. Dozwolony przedział temperatur dla ciepłomierza w wersji zespolonej (integrator zamontowany na przetworniku przepływu). Uwaga ogólna: Temperatura otoczenia: maksymalnie 55 C Jeśli temperatura czynnika jest niższa niż temperatura otoczenia, zdejmij integrator z przepływomierza (Rys. G-1)!. Stosuj rozdzielny montaż, kiedy mógłby być on narażony na zalanie, w przeciwnym razie integrator może być zostać uszkodzony przez wilgoć.

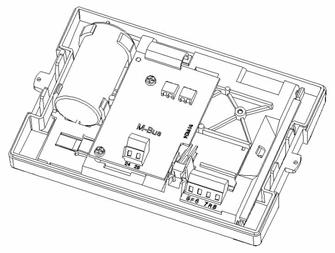

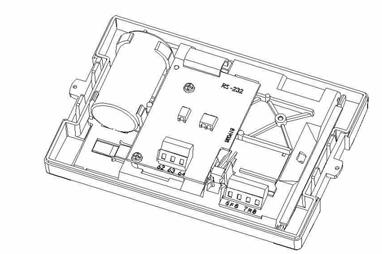

7 Sharky Heat 773 DTR C /10 Rys. H Górne kołki ustalające Dolne kołki ustalające Gniazdo 1 Gniazdo 2 Rys. J-1 Rys. J-2 Moduł M-Bus Rys. J-3 Moduł RS-232 Rys. J-4 Wkręty mocujące Wkręty mocujące

8 Sharky Heat 773 DTR C /10 Rys. K-1 Rys. K-2 Moduł wejść impulsowych Moduł wyjść impulsowych Rys. K-3 Rys. K-4 Rys. L-1 Rys. L-2 Rys. L-3 Bateria 3.0V DC Bateria 3.6V DC z regulatorem Zasilacz sieciowy 230V AC/ 24V AC

9 Sharky Heat 773 DTR C /10 Rys. M (1) (2) (3) (4) (5a) (5b) (6)

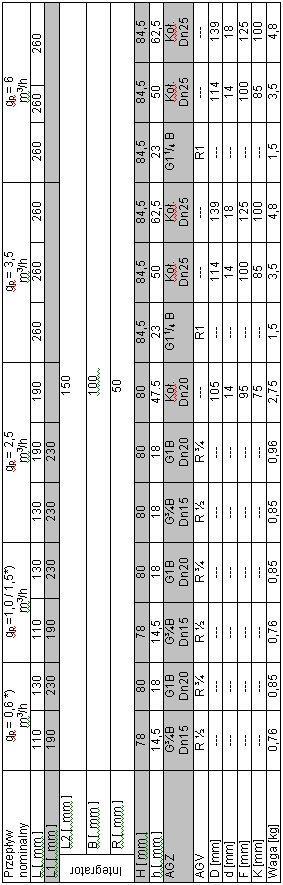

10 Sharky Heat 773 DTR C /10
