1 Mirosław Daszkowski

2 Telekomunikacja Teleinformatyka Automatyka Infrastruktura

3 Kim jesteśmy?

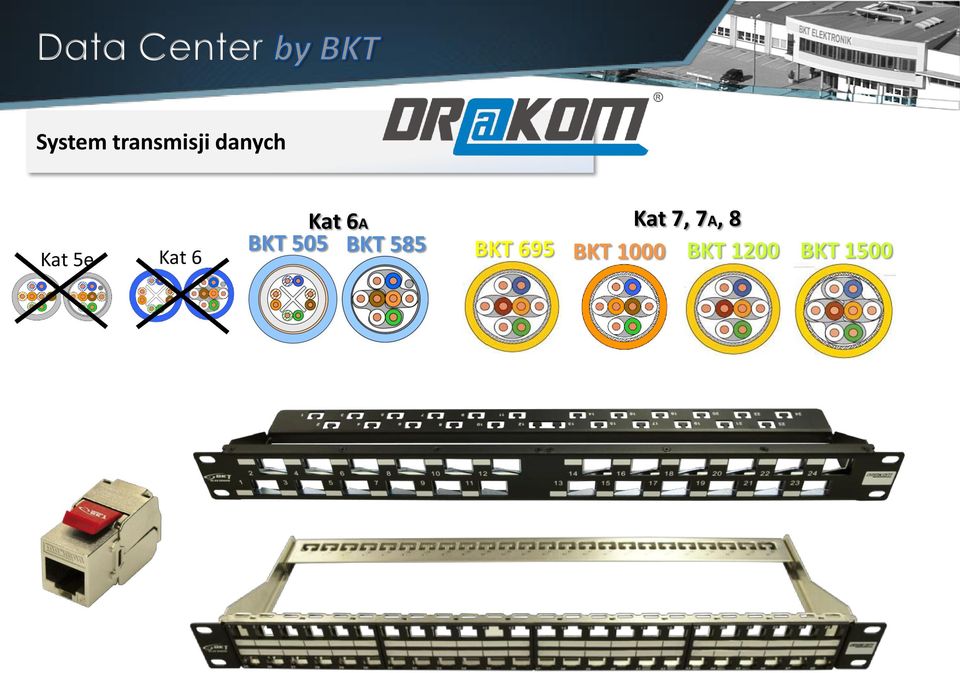

4 Data Center System transmisji danych Kat 6A Kat 7, 7A, 8 BKT 505 BKT 585 Kat 5e Kat 6 BKT 695 BKT 1000 BKT 1200 BKT 1500

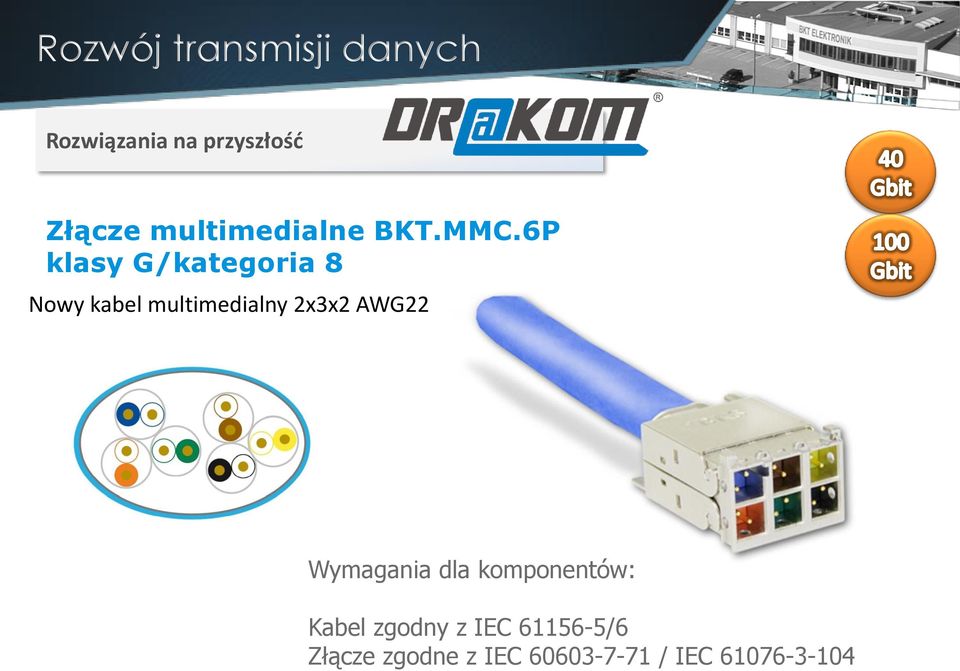

5 Rozwój transmisji danych Rozwiązania na przyszłośd Złącze multimedialne BKT.MMC.6P klasy G/kategoria 8 Nowy kabel multimedialny 2x3x2 AWG22 Wymagania dla komponentów: Kabel zgodny z IEC /6 Złącze zgodne z IEC / IEC

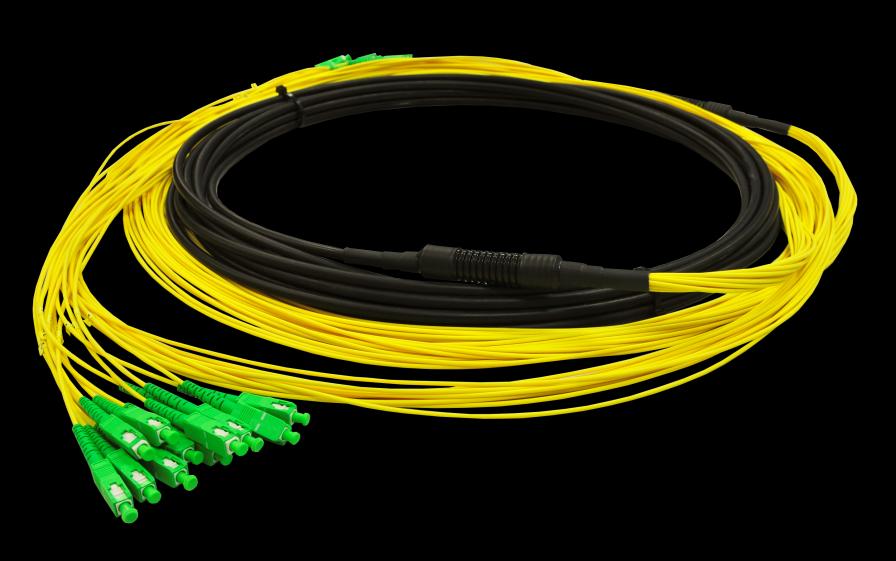

6 Sieci Szerokopasmowe Mikrokable EPFU; Włókna: jednomodowe. Osłona: akrylan Powierzchnia zewnętrzna szorstkowana kulkami szklanymi Wdmuchiwanie do rurek o średnicy wewnętrznej. 3,5-4 mm. Kable do mikrokanalizacji, 4-288J, 400N, 1000N, 1700 N Mikrokable 12-72J, średnica 6,0 mm Mikrokabel 96J, średnica 6,8 mm Mikrokabel 144J, średnica 8,6 mm Mikrokabel 288J, średnica 10,5 mm Powłoka zewnętrzna Ripcord Pręt FRP Lużna tuba Włókna Żel tiksotropowy Dedykowane przełącznice, Szuflady multipatchcordów i patchcordów Multipachcordy

7 Sieci Szerokopasmowe Kable kanałowe ADQ(ZN)2Y odpowiednik Z-XOTKtsd Siły naciągu 2100N tuba 2,2-2,4 mm J Siły naciągu 1500N lub 2000N tuba 1,8mm, J Kable wzmocnione z ochroną antygryzoniową ADQ(ZN)B2Y odpowiednik Z-XOTKtsdD Siły naciągu 5000N tuba 2,3mm 8-264J Pręt stalowy lub FRP Siły naciągu 1800N N tuba 1,8mm J Kable napowietrzne ósemkowe A-DF2Y odpowiednik S-XOTKtsd Siła naciągu 6000N J tuba 2,3 mm Kable samonośne ADSS Na przęsła o długości : m J tuba 2,8 mm

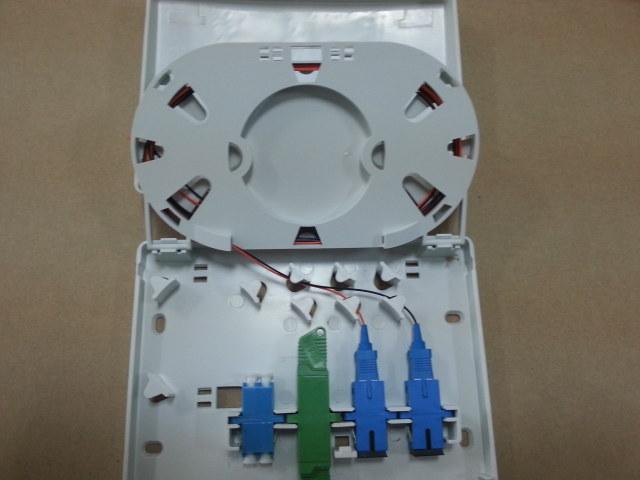

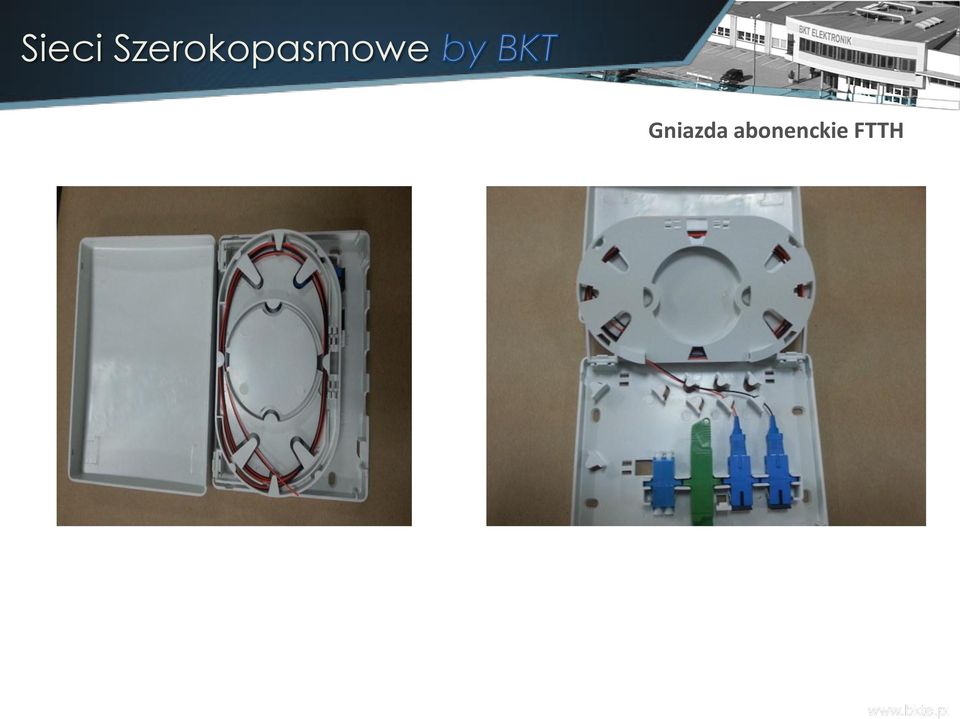

8 Sieci Szerokopasmowe Gniazda abonenckie FTTH

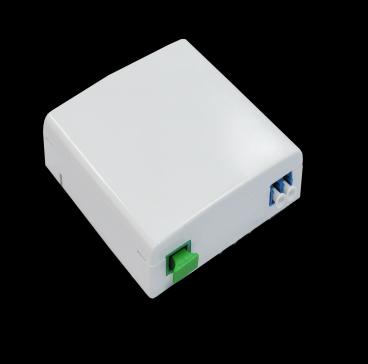

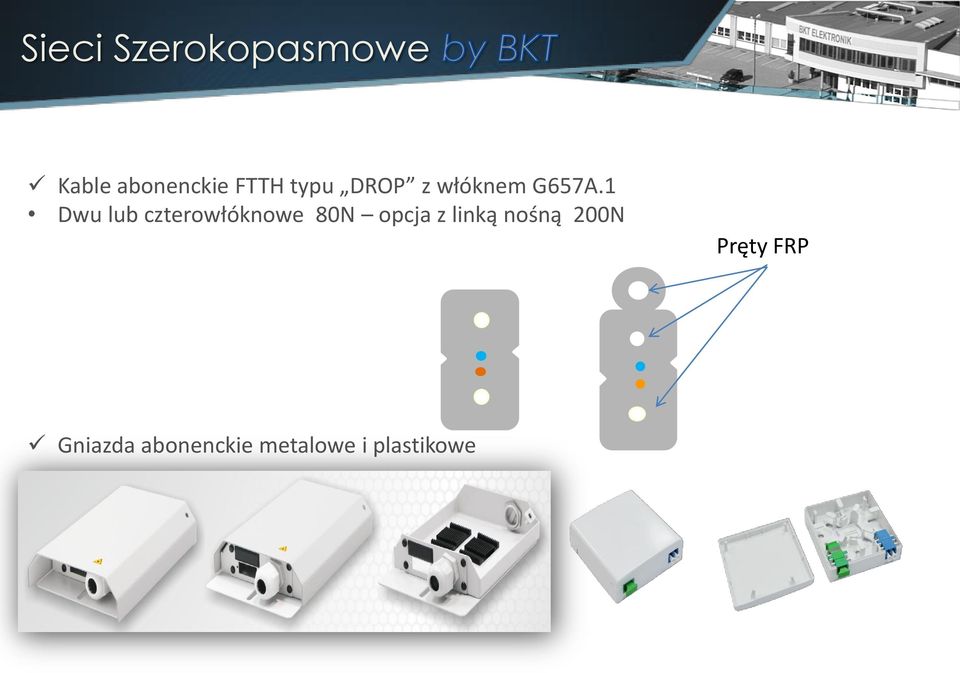

9 Sieci Szerokopasmowe Kable abonenckie FTTH typu DROP z włóknem G657A.1 Dwu lub czterowłóknowe 80N opcja z linką nośną 200N Pręty FRP Gniazda abonenckie metalowe i plastikowe

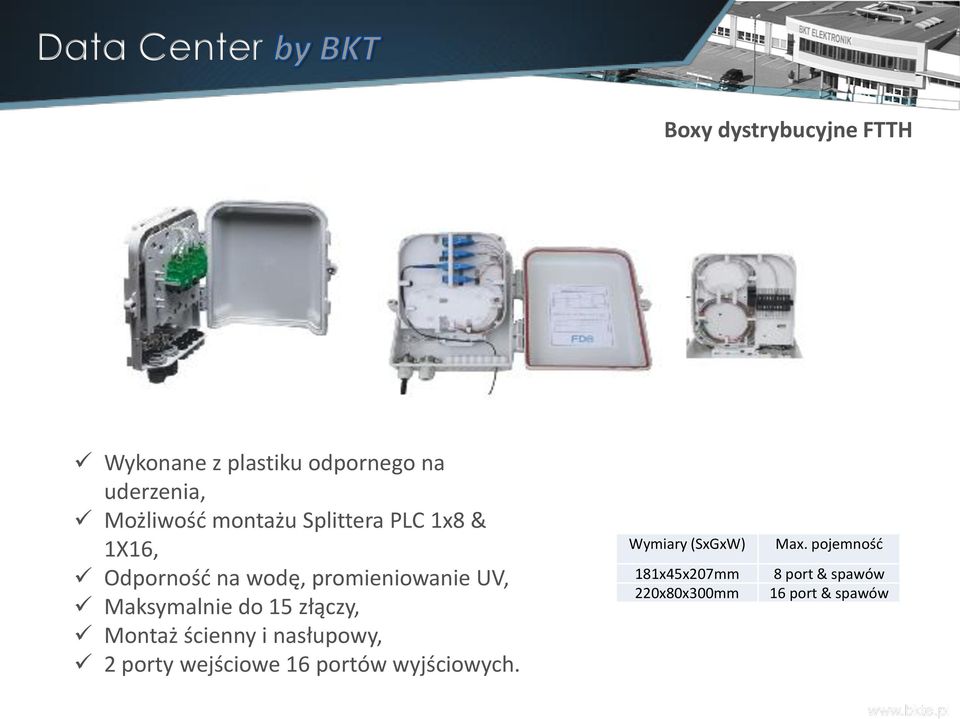

10 Data Center Boxy dystrybucyjne FTTH Wykonane z plastiku odpornego na uderzenia, Możliwośd montażu Splittera PLC 1x8 & 1X16, Odpornośd na wodę, promieniowanie UV, Maksymalnie do 15 złączy, Montaż ścienny i nasłupowy, 2 porty wejściowe 16 portów wyjściowych. Wymiary (SxGxW) 181x45x207mm 220x80x300mm Max. pojemnośd 8 port & spawów 16 port & spawów

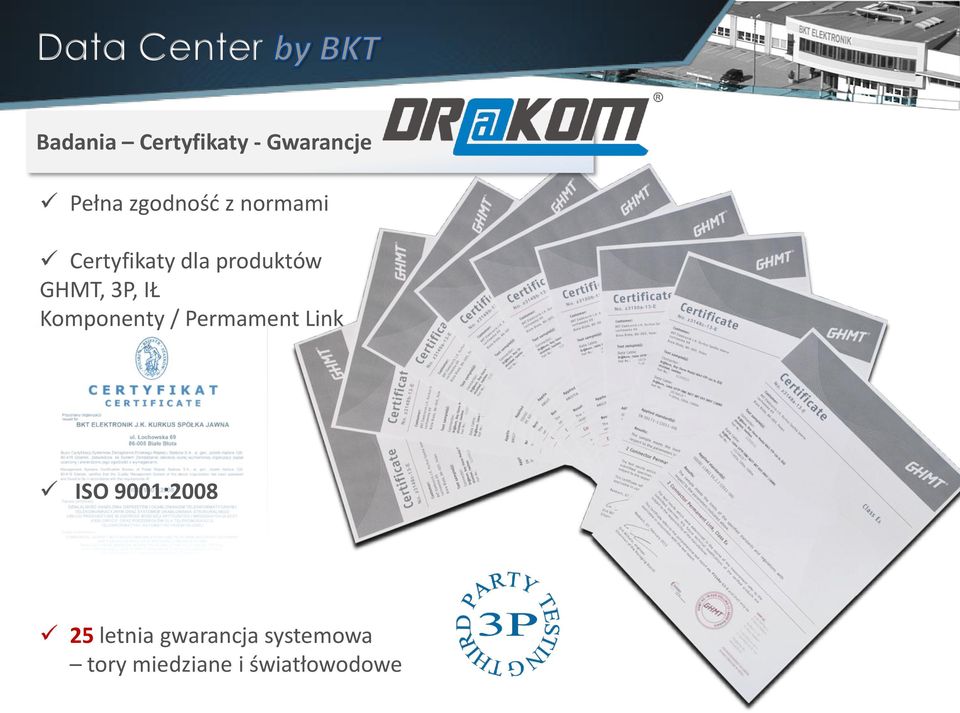

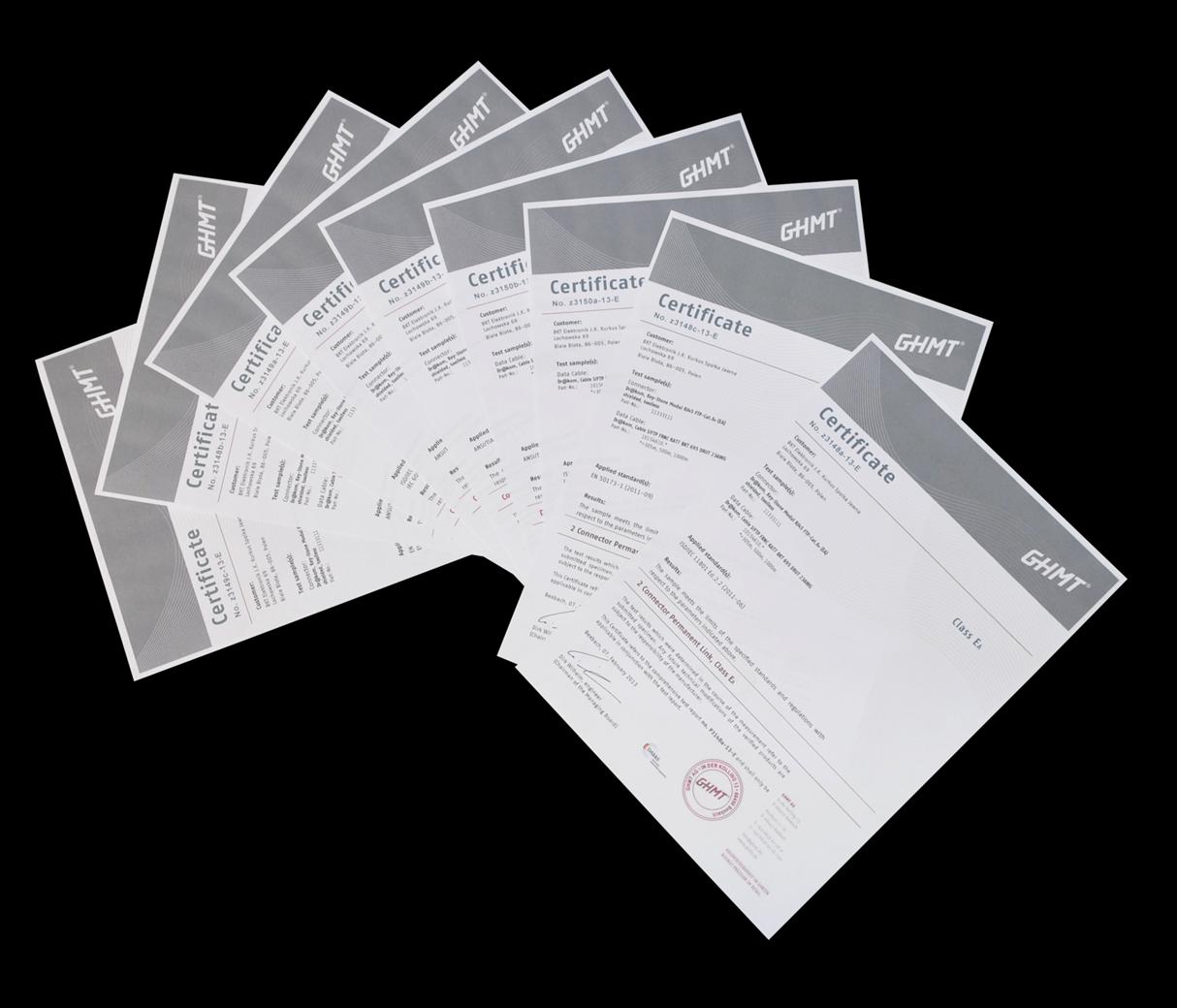

11 Data Center Badania Certyfikaty - Gwarancje Pełna zgodnośd z normami Certyfikaty dla produktów GHMT, 3P, IŁ Komponenty / Permament Link ISO 9001: letnia gwarancja systemowa tory miedziane i światłowodowe

12 Data Center Bezpieczeostwo transmisji danych to Pomiary i Certyfikacja Rozwiązanie przyszłościowe Najwyższy zakres częstotliwości pomiaru 1,6GHz up 2,5GHz WireXpert obsługuje aktualne normy i nowe drafty (klasa G) Brak kosztów uaktualnienie Kat6A do Kat7A Przystawka do pomiarów tłumienności dystansowej

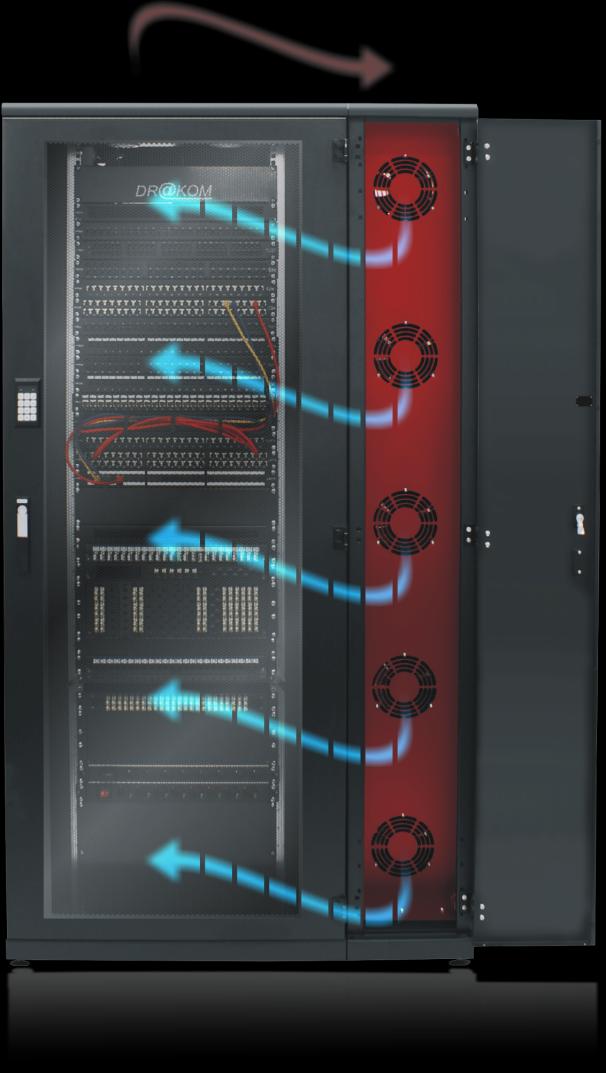

13 Data Center Indywidulne rozpoznanie potrzeb Dobór elastycznych rozwiązao Dopasowanie do możliwości Klienta Szafy teleinformatyczne: stojące - wiszące Szafy o podwyższonej szczelności Szafy i Kioski serwerowe - zabudowy Systemy klimatyzacji budowa zimnych/ciepłych korytarzy >10kW Wykorzystanie wymienników typu Aisle >21kW Precyzyjne chłodzenie SideCooler IP55 >42kW

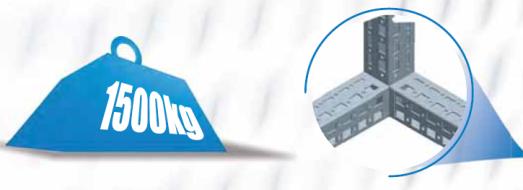

14 Data Center System Szaf Serwerowych 4DC

15 Power Unit Zarządzalne Listwy Pomiarowe NPM IV i V generacji ON OFF DOOR 27 o C TEMP Kontrola, Monitoring, Alarmowanie - ZARZĄDZANIE Energia Całkowitego obciążenia listwy Obciążenia każdego z gniazd Poboru mocy na całej listwie (kw) Poboru mocy na każdym z gniazd (kw) Zużycia energii dla całej listwy (kwh) Zużycia energii dla każdego gniazda (kwh) Środowisko Minimalnej i maksymalnej temperatury Minimalnej i maksymalnej wilgotności Obecnośd dymu Obecnośd wody Otwarcie drzwi lub osłon bocznych szafy jednofazowe 230V 16A~32A trójfazowe 400V 16A~32A

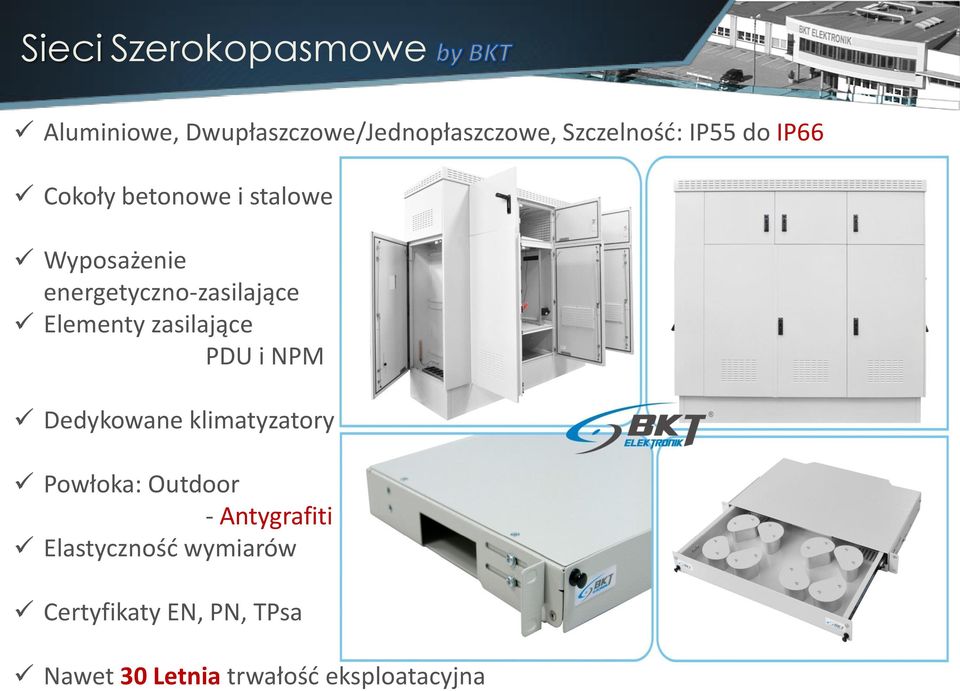

16 Sieci Szerokopasmowe Aluminiowe, Dwupłaszczowe/Jednopłaszczowe, Szczelnośd: IP55 do IP66 Cokoły betonowe i stalowe Wyposażenie energetyczno-zasilające Elementy zasilające PDU i NPM Dedykowane klimatyzatory Powłoka: Outdoor - Antygrafiti Elastycznośd wymiarów Certyfikaty EN, PN, TPsa Nawet 30 Letnia trwałośd eksploatacyjna

17 Realizacje REALIZACJE SZAFY OUTDOOR ORAZ PRZEMYSŁOWE

18 Realizacje PORT LOTNICZY IM. WŁADYSŁAWA REYMONTA ŁÓDŹ Szafa przemysłowa IP55 19" 42U 800/1000/1980 (Szer/Gł/Wys) RAL7035 drzwi blacha-szkło ( stelaż aluminiowy ) wyposażona w klimatyzator boczny i aparat gaśniczy;

19 Realizacje MUZEUM ZAMEK W ŁAOCUCIE Szafa przemysłowa IP55 19" 42U 800/1000/1980 (Szer/Gł/Wys) RAL7035 drzwi blacha-szkło ( stelaż aluminiowy ) wyposażona w klimatyzator boczny i aparat gaśniczy;

20 Realizacje PGE ARENA GDAOSK Szafa zewnętrzna 42U 850/850/2100 RAL7035 konstrukcja profil aluminiowy wyposażona w klimatyzator boczny

21 Realizacje STADION NARODOWY W WARSZAWIE Szafa 2x19 zewnętrzna 42U 1300/600/2100 RAL 7035 konstrukcja na profilu aluminiowym

22 Realizacje ITS WE WROCŁAWIU I W GLIWICACH Szafa 2x19 zewnętrzna 36U 1300/850/1855 RAL7035 konstrukcja na profilu aluminiowym dwukomorowa drzwi dwuskrzydłowe z przodu i z tyłu. Szafa zewnętrzna 27U 1650/450/1380 RAL 7035 dwukomorowa z płytami montażowymi, drzwi dwuskrzydłowe wyposażona w moduł grzewczo-chłodzący

23 Realizacje SYSTEM WAŻENIA POJAZDÓW - CAŁY KRAJ WARSZAWA BYDGOSZCZ Szafa zewnętrzna U 1300/850/1300 RAL 7035 konstrukcja na profilu aluminiowym, dwukomorowa, drzwi przednie i tylne PŁOCK BYDGOSZCZ Szafa zewnętrzna U 850/850/1300 RAL 7035 konstrukcja na profilu aluminiowym, jednokomorowa, drzwi przednie i tylne

24 Realizacje MINISTERSTWO FINANSÓW W WARSZAWIE Szafa przemysłowa 19 38U 800/900/1920 RAL 7035 (RAL 7021) wyposażona w klimatyzator i rękaw odprowadzający ciepłe powietrze

25 Realizacje DOLNOŚLĄSKA SIEĆ SZEROKOPASMOWA Szafa zewnętrzna U 2920/2399/1072 RAL 7035

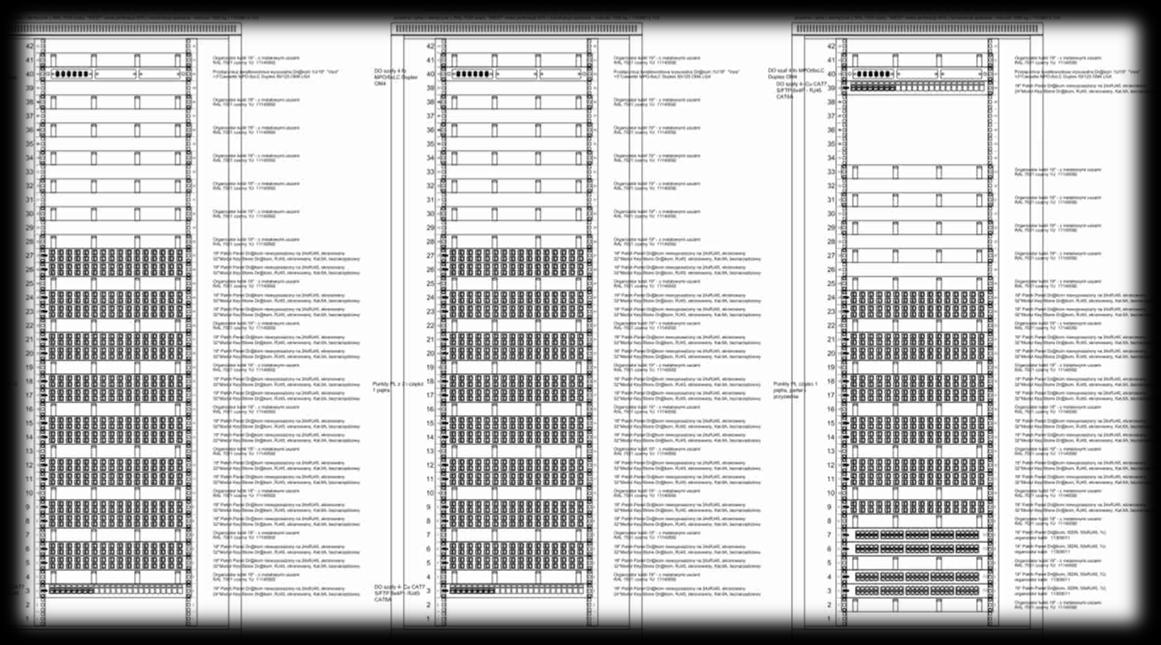

26 Data Center Konsulting Projektowy Dokumentacje projektowe w branży instalacji niskoprądowych i elektrycznych oraz telekomunikacyjnych: Kompleksowe projekty Data Center z doborem: o Szafy, kioski serwerowe o Dystrybucja zasilania z zarządzaniem środowiskiem o Dedykowany System Manager 4 DC o Bezpieczeostwo Zasilania o Bezpieczeostwo Elektroniczne Kompleksowa infrastruktura teleinformatyczna w oparciu o technologie miedziane i światłowodowe Inne systemy budynkowe

27 Data Center Nasze Przykładowe Referencje DC: Centrum Nauki Kopernik IMGW w Warszawie Nokia Siemens Networks Kraków Motorola Kraków Polcom Sp. z o.o. Kraków MON w Warszawie MF Radom, Warszawa MSW Warszawa Billbird Kraków PZU Warszawa Intercars Lotnisko Modlin Sinresio Nowa Sól CK Jump Kraków PGE ARENA Gdaosk Stadion Wisły Kraków Telewizja Polska Warszawa Fundacja Uniwersytetu Adama Mickiewicza Poznao Park Naukowo-Technologiczny Eurocentrum Katowice Centrala ZUS Warszawa ITS Gliwice, Wrocław Dolnośląska Sied Szerokopasmowa

28 Data Center

29 Data Center BKT ELEKTRONIK - CENTRALA UL. ŁOCHOWSKA 69, BYDGOSZCZ Tel: Fax: sales@bkte.pl Profesjonalny doradca projektowy BKT ELEKTRONIK - WARSZAWA UL. GROCHOLICKA 7, WARSZAWA warszawa@bkte.pl BKT ELEKTRONIK - BIURO PROJEKTOWE UL. ROŹDZIEOSKIEGO 91.VP, KATOWICE katowice@bkte.pl BKT ELEKTRONIK - KRAKÓW UL. FABRYCZNA 20A, KRAKÓW krakow@bkte.pl BKT ELEKTRONIK - GDAŃSK UL. ORZECHOWA 5, GDAŃSK gdansk@bkte.pl

30 Mirosław Daszkowski Dziękujemy - Zapraszamy
