3 SZAFY WISZĄCE 19 Informacje ogólne: Konstrukcja spawana z blachy stalowej o gr. 1,25mm, malowana proszkowo kolor standardowy (jasno-szary), Przeznaczona do zastosowań wewnętrznych, spełnia wymogi zabezpieczenia IP20, przednie otwierane o 180 z wklejoną szybą hartowaną o gr. 3,15mm (opcjonalnie pełna blacha), z możliwością otwierania lewo lub prawostronnie z zamkiem jednopunktowym, Jeden rząd profili montażowych 19 z blachy ocynkowanej z możliwością regulacji głębokości montażu, W części dolnej i górnej po jednym otworze kablowym i 2 otwory w części tylnej szafy (250x70mm), W części dolnej i górnej przygotowane miejsce pod montaż 2 wentylatorów modułowych, Wszystkie elementy konstrukcyjne szafy połączone linkami uziemiającymi SZAFA WISZĄCA 19 JEDNOCZĘŚCIOWA TOP Cechy: Boki szafy z możliwością demontażu, wyposażone w zamek, Szafy wiszące jednoczęściowe TOP Indeks Typ Nośność [kg] Waga [kg] SE U ,7 SE U ,1 SE U ,1 SE U ,9 SE U ,7 SE U ,5 SE U ,4 SE U ,5 SE U ,5 SE U ,3 SE U ,1 SE U ,9 SE U ,8 SE U ,9 SE U ,7 SE U ,5 SE U ,3 SE U ,2

4 SZAFA WISZĄCA 19 DWUCZĘŚCIOWA TOP Cechy: Boki szafy stałe, bez możliwości demontażu, Tylna część wykonana z blachy gr. 1,5mm połączona z resztą konstrukcji zawiasem, umożliwia jej otwarcie o 180. Indeks Szafy wiszące dwuczęściowe SWD TOP Typ Nośno ść [kg] Waga [kg] SE U ,1 SE U ,1 SE U ,9 SE U ,7 SE U ,5 SE U ,4 SE U ,1 SE U ,5 SE U ,5 SE U ,3 SE U ,1 SE U ,9 SE U ,8 Wyposażenie dodatkowe szaf 19 COKOŁY SYSTEMY WENTYLACYJNE PÓŁKI ORGANIZATORY KABLI LISTWY ZASILAJĄCE UKŁADY JEZDNE OŚWIETLENIE ELEMENTY KONSTRUKCYJNE

5 SZAFY STOJĄCE 19 Informacje ogólne: Cała konstrukcja oparta na stalowej ramie z blachy o gr. 1,5mm, malowana proszkowo kolor standardowy (jasno-szary), Przeznaczona do zastosowań wewnętrznych, spełnia wymogi zabezpieczenia IP20, przednie otwierane o 180 z wklejoną szybą hartowaną o gr. 3,15mm (opcjonalnie pełna blacha), z możliwością otwierania lewo lub prawostronnie z zamkiem jednopunktowym, Ściany boczne (cała wysokość szafy) oraz osłona tylna skrócona są demontowane, wyposażone w 2 zamki każdy z elementów, Dwa rzędy profili montażowych 19 z blachy ocynkowanej z możliwością regulacji głębokości montażu. Na profilach naniesione oznaczenia wysokości, Otwór kablowy 2U 450mm w dachu i podstawie szafy oraz 2 dodatkowe otwory w części tylnej szafy (2U, 450mm), W dachu i podstawie po 2 otwory 8U pod panele wentylacyjne i filtracyjne, Wszystkie elementy konstrukcyjne szafy połączone linkami uziemiającymi, Podstawowe wyposażenie zawiera nóżki poziomujące, Możliwość postawienia szafy na cokole i łączenia szaf w szereg, Bogate wyposażenie dodatkowe szaf: półki, organizery kabli, listwy zasilające, układy wentylacyjne, zaślepki, układy jezdne itp., Możliwość zamiany osłony tylnej na drzwi zamykane na 2 zamki jednopunktowe Indeks Typ Szafy stojące 19 Nośno ść [kg] Waga [kg] SE U SE U SE U SE U SE U SE U SE U SE U SE U SE U SE U SE U SE U SE U SE U SE U SE U SE U SE U SE U SE U SE U SE U SE U SE U SE U SE U SE U

6 SZAFY SERWEROWE 19 Informacje ogólne: Konstrukcja oparta na stalowej ramie z blachy o gr. 1,5mm, malowana proszkowo kolor lub RAL 7021, Dodatkowe wzmocnienia i mocowania profili montażowych zapewniają nośność 1000kg, Do zastosowań wewnętrznych, spełnia wymogi szczelności IP20, przednie otwierane o 180, ich konfiguracja zależna od modelu, Obie ściany boczne (cała wysokość szafy) demontowane, wyposażone w 2 zamki, Dwa rzędy profili montażowych 19 z blachy ocynkowanej z możliwością regulacji głębokości montażu. Na profilach naniesione oznaczenia wysokości, Otwór kablowy 2U 450mm w dachu i podstawie szafy oraz dla wybranych modeli 2 otwory w części tylnej szafy (2U, 450mm), W dachu i podstawie po 2 otwory 8U pod panele wentylacyjne i filtracyjne, Wszystkie elementy konstrukcyjne szafy połączone linkami uziemiającymi, Podstawowe wyposażenie zawiera nóżki poziomujące, Możliwość postawienia szafy na cokole i łączenia szaf w szereg, Bogate wyposażenie dodatkowe szaf: półki, organizery kabli, listwy zasilające, układy wentylacyjne, zaślepki, układy jezdne itp Model Przód Tył Kolor ECO Osłona pełne szkło skrócona, pełen metal BOX Osłona blacha / szkło skrócona, pełen metal STANDARD II Osłona jednoskrzydłowe, perforowana blacha TOP II perforowana blacha RAL 7021 STANDARD III jednoskrzydłowe, jednoskrzydłowe, TOP III perforowana blacha perforowana blacha RAL 7021 WEST dwuskrzydłowe, dwuskrzydłowe, WEST-B perforowana blacha perforowana blacha RAL 7021 WEST II Osłona dwuskrzydłowe, skrócona, WEST II-B perforowana blacha perforowana blacha RAL 7021 WEST III Osłona dwuskrzydłowe, WEST III-B skrócona, pełen metal blacha / szkło RAL 7021 WEST IV jednoskrzydłowe, perforowana blacha dwuskrzydłowe, perforowana blacha WEST IV-B RAL 7021

7 Poniższa tabela przedstawia najpopularniejsze modele szaf serwerowych. Na zamówienie dostępne są również inne konfiguracje, wymiary i kolory. ECO BOX Typ SE U SE U SE U SE U SE U STANDARD II TOP II Typ SE SE U SE SE U SE SE U SE SE U SE SE U SE SE U STANDARD III TOP III Typ SE SE U SE SE U SE SE U WEST WEST-B Typ SE SE U WEST IV WEST IV-B Typ SE SE U SE SE U SE SE U

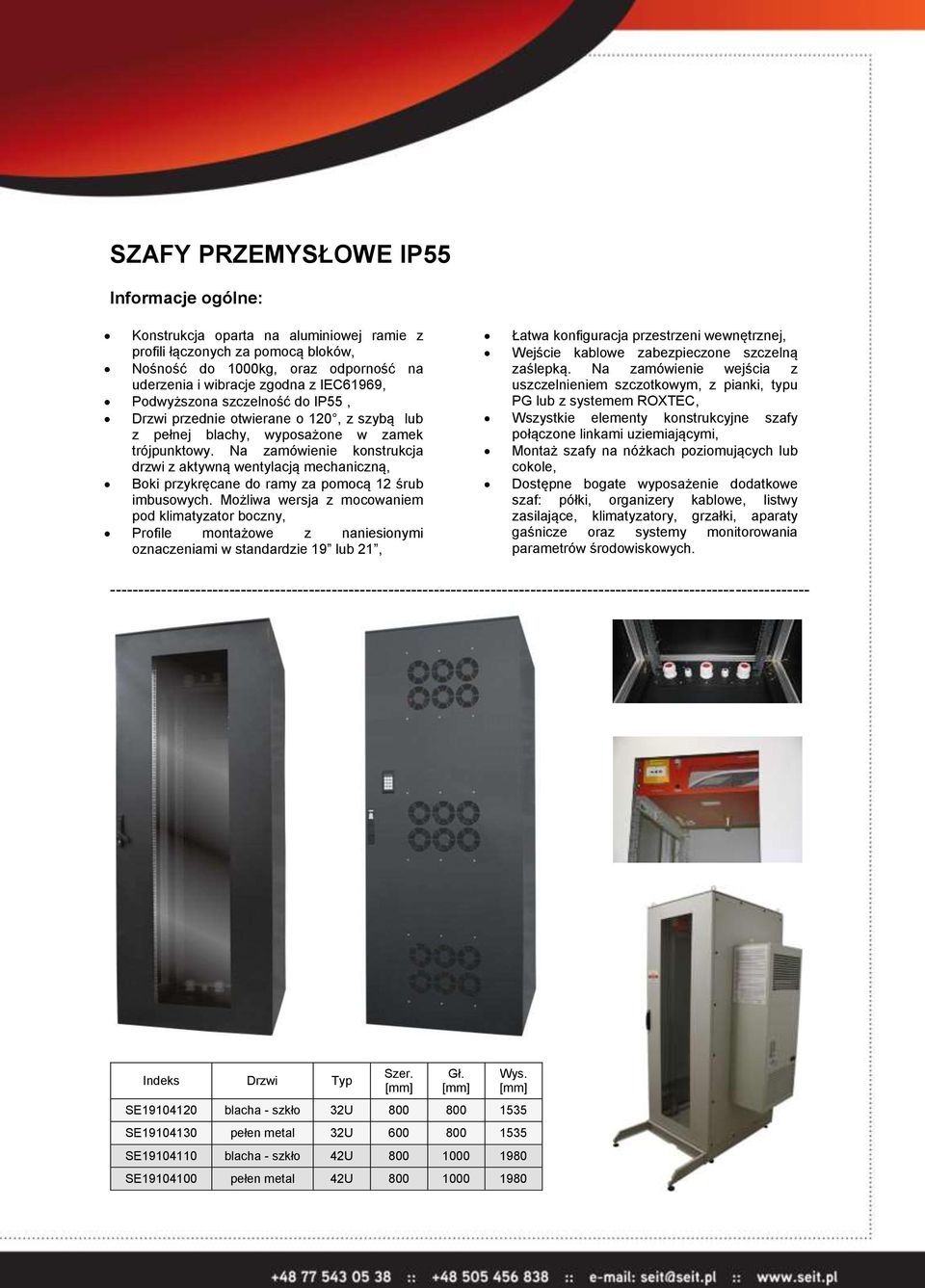

8 SZAFY PRZEMYSŁOWE IP55 Informacje ogólne: Konstrukcja oparta na aluminiowej ramie z profili łączonych za pomocą bloków, Nośność do 1000kg, oraz odporność na uderzenia i wibracje zgodna z IEC61969, Podwyższona szczelność do IP55, przednie otwierane o 120, z szybą lub z pełnej blachy, wyposażone w zamek trójpunktowy. Na zamówienie konstrukcja drzwi z aktywną wentylacją mechaniczną, Boki przykręcane do ramy za pomocą 12 śrub imbusowych. Możliwa wersja z mocowaniem pod klimatyzator boczny, Profile montażowe z naniesionymi oznaczeniami w standardzie 19 lub 21, Łatwa konfiguracja przestrzeni wewnętrznej, Wejście kablowe zabezpieczone szczelną zaślepką. Na zamówienie wejścia z uszczelnieniem szczotkowym, z pianki, typu PG lub z systemem ROXTEC, Wszystkie elementy konstrukcyjne szafy połączone linkami uziemiającymi, Montaż szafy na nóżkach poziomujących lub cokole, Dostępne bogate wyposażenie dodatkowe szaf: półki, organizery kablowe, listwy zasilające, klimatyzatory, grzałki, aparaty gaśnicze oraz systemy monitorowania parametrów środowiskowych Indeks Typ SE blacha - szkło 32U SE pełen metal 32U SE blacha - szkło 42U SE pełen metal 42U

9 SZAFY ZEWNĘTRZNE Odporność na działanie warunków atmosferycznych oraz wzmocniona budowa zapewniająca ochronę przed uszkodzeniami mechanicznymi to główne cechy charakteryzujące szafy zewnętrzne. Dzięki zastosowaniu specjalnych rozwiązań konstrukcyjnych, zainstalowany sprzęt w takiej szafie będzie doskonale chroniony przed działaniem deszczu, kurzu czy niskiej lub wysokiej temperatury. Dodatkowo bardzo ważnym zadaniem spełnianym przez te szafy to należyta ochrona przed dostępem osób trzecich. Aluminiowa konstrukcja pokryta specjalną farbą odporną na warunki atmosferyczne lub typu anty-graffiti gwarantuje estetyczny wygląd na lata. Zewnętrzne poszycie szafy wykonane z blachy aluminiowej o grubości 2mm, wykonane w konstrukcji dwupłaszczowej wyposażone w potrójny zawias schowany do wewnątrz oraz trzypunktowy zamek, Ściany wykonane w technologii podwójnej ściany, pomiędzy którymi odbywa się przepływ powietrza, Konstrukcja spełnia normy z zakresu: ochrony IP54, odporności mechanicznej IK10 oraz warunków klimatycznych, odporności na wibracje, nasłonecznienie, akustyczne, Połączenia ścian, dachu z konstrukcją schowane wewnątrz szafy z dostępem do nich po otwarciu szafy, Na bokach i ścianie tylnej płyty montażowe, Pionowe profile montażowe z możliwością ustawienia w standardzie 19 lub 21 z naniesionymi oznaczeniami, W dachu mocowania pod haki transportowe (do podnoszenia szafy), Do posadowienia na cokole betonowym lub cokole ze stali nierdzewnej do montażu bezpośrednio w ziemi, Wejścia kablowe zaślepione szczelną zaślepką, z możliwością wykonania podejść typu PG, przepustu piankowego lub typu ROXTEC, Szeroka gama wyposażenia dodatkowego: półki, listwy zasilające, grzałki, klimatyzatory, wentylatory, aparaty gaśnicze, zasilacze, systemy monitorowania parametrów środowiskowych, Szafy zewnętrzne tworzone są w oparciu o indywidualne potrzeby klientów uwzględniające takie parametry jak: zewnętrzne wymiary, ilość komór, sposób ich oddzielenia, aranżacja wewnętrzna, przeznaczenie, warunki pracy i inne wymagania jakie ma spełnić konstrukcja. Wszystko odbywa się zgodnie z ogólnymi założeniami konstrukcji szaf zewnętrznych. Szafa może zostać wyposażona w szereg dodatkowych urządzeń zwiększających bezpieczeństwo zainstalowanego w niej sprzętu. Są to między innymi układy grzewcze, wentylacyjne, klimatyzator, aparaty gaśnicze, systemy elektronicznego dostępu, zasilacze, systemy monitorowania parametrów środowiskowych. Do dyspozycji klient ma dwie podstawowe konstrukcje: DASZ-P: oparta na ramie spawanej, DASZ-AL.: oparta na ramie z profili aluminiowych. Zwiększają one możliwości aranżacji wnętrza, ułatwiają montaż dodatkowego wyposażenia oraz pozwalają na łatwe zmiany w samej konstrukcji szafy.

10 Indeks Typ Szafy zewnętrzne DASZ -P Charakterystyka SE U jednokomorowa, drzwi jednoskrzydłowe, płyta montażowa SE U jednokomorowa, drzwi jednoskrzydłowe, płyta montażowa SE U dwukomorowa, drzwi dwuskrzydłowe, płyty montażowe Szafy zewnętrzne DASZ -AL SE U jednokomorowa, drzwi jednoskrzydłowe, rama z profili SE U dwukomorowa, drzwi dwuskrzydłowe z przodu i tyłu, rama z profili SE U Jednokomorowa, drzwi jednoskrzydłowe, rama z profili RAMY MONTAŻOWE 19 Informacje ogólne: Prosta konstrukcja pozwalająca na montaż urządzeń w standardzie 19. Solidna podstawa wyposażona w nóżki poziomujące, na której zamocowane są dwie (rama pojedyncza) lub cztery (rama podwójna) belki pełniące rolę profili montażowych. Indeks Typ Charakterystyka SE U pojedyncza SE U podwójna SE U pojedyncza SE U podwójna SE U podwójna SE U Podwójna

11 SYSTEM DATA CENTER Co to jest Data Center? Obrazując w prosty sposób Data Center to pomieszczenie postawione najczęściej wewnątrz serwerowni, które można również wykorzystać jako samodzielną serwerownię lub wydzieloną strefę. Tego typu pomieszczenia składają się z połączonych ze sobą szaf teleinformatycznych o odpowiedniej konstrukcji (szafy serwerowe lub przemysłowe). Dzięki dodatkowym elementom konstrukcyjnym takim jak dachy, ścianki, drzwi, łącząc je z szafami tworzymy zamkniętą przestrzeń. Dzięki modułowej konstrukcji, tego typu centra można szybko i łatwo rozbudowywać o kolejne moduły (szafy). Najmniejszą jednostkę stanowią 2 szafy stojące naprzeciw siebie. Dodając kolejne 2 szafy tworzymy zgodnie ze swoimi potrzebami własne Data Center. Po co stosować Data Center? Bezpieczeństwo Wydzielone strefy można budować nie tylko w serwerowi, ale wszędzie tam, gdzie chcemy ograniczyć dostęp do naszego sprzętu przed niepożądanymi osobami. Dodatkowym atutem tego rozwiązania jest możliwość tworzenia wielu stref, z indywidualnymi uprawnieniami dostępu. W jednej dużej serwerowi, możemy wydzielić kilka części, a wszystko przy jednej infrastrukturze towarzyszącej serwerowni. Dostęp do takiego centrum może odbywać się za pośrednictwem standardowych zamków na klucz jak i zamków elektronicznych. Chłodzenie Dzięki zamkniętej konstrukcji tworzonej przez układ szaf możemy w prosty sposób wpływać na przepływ powietrza wokół sprzętu aktywnego. Jak to działa? Przy pomocy kanałów wentylacyjnych doprowadzamy chłodne powietrze do przestrzeni między szafami, która jest zamknięta i nie pozwala na wymieszanie się z ciepłym powietrzem w serwerowi. Stamtąd sprzęt aktywny pobiera powietrze przy pomocy własnych wentylatorów, schładza układy a następnie wyrzuca ciepłe powietrze na zewnątrz zamkniętej strefy przez perforowane osłony tylne szaf. Jest to rozwiązanie z tak zwanym zimnym korytarzem, w którym cyrkulacja powietrza odbywa się w sposób kontrolowany.

12 Chłodzenie w Data Center przy pomocy wymienników NAUTILUS Duże serwerownie wymagają potężnych urządzeń chłodzących i dodatkowo w celu zwiększenia niezawodności działania systemy te muszą być dublowane. W przypadku układów chłodzących wykorzystujących wodę lodową najlepszym rozwiązaniem są wymienniki, które wkomponowuje się w Data Center, zapewniając możliwość chłodzenia w zamkniętych układach rozwiązanie z gorącym korytarzem. W tym rozwiązaniu cały układ cyrkulacji powietrza ogranicza się wyłącznie do szaf z zainstalowanym sprzętem. Woda lodowa doprowadzana jest do poszczególnych modułów, które w zależności od mocy obsługują jedną lub kilka szaf. Rozwiązanie to nie wymaga prowadzenia dodatkowych kanałów wentylacyjnych. Ponieważ w modelu z wymiennikami ciepła cały obieg powietrza powinien być zamknięty, to do budowy takiego Data Center stosujemy szafy serwerowe o szczelności IP54 szafy przemysłowe. W ten sposób możemy uzyskać moc chłodniczą nawet do 40kW dla jednej szafy. Jeszcze jednym ważnym aspektem przemawiającym za tego typu rozwiązaniami jest ekonomia. Z punktu widzenia użytkowników ważne są koszty utrzymania serwerowni. W całej tej infrastrukturze najwięcej energii a więc i największe koszty, pochłaniają nie urządzenia komputerowe tylko system chłodzenia. Dzięki systemowi Data Center oprócz dodatkowego bezpieczeństwa, redukujemy i to znacznie koszty związane z chłodzeniem przez możliwość stosowania jednostek chłodzących mniejszej mocy.
