1 Załącznik nr 1 do SIWZ PROGRAM FUNKCJONALNO - UŻYTKOWY Nazwa zamówienia: TUNELE FOLIOWE Z WYPOSAŻENIEM Skierniewice ul. Waryńskiego 14 Działka nr 258/8 CPV: Nazwa: Usługi architektoniczne, inżynieryjne i planowania Nazwa Zamawiającego: INSTYTUT SADOWNICTWA I KWIACIARSTWA im. Szczepana Pieniążka ul. Pomologiczna Skierniewice Maj

2 Spis zawartości programu funkcjonalno - użytkowego: I. CZĘŚĆ OPISOWA II. CZĘŚĆ INFORMACYJNA UWAGI: 1. Zamawiający dopuszcza zastosowanie wszelkich alternatywnych rozwiązań funkcjonalnych, konstrukcyjnych i materiałowych, jednak o parametrach nie gorszych od podanych w programie. 2. Wszelkie użyte w tekście nazwy własne nie oznaczają konieczności zastosowania konkretnego produktu a jedynie stanowią odniesienie do minimalnego, wymaganego przez Zamawiającego poziomu, jakości, parametrów technicznych bądź standardu estetycznego i mogą zostać zastąpione przez dowolny produkt lub materiał o cechach odpowiadających lub przewyższających przywołany przykład. 3. Jakiekolwiek odstępstwa od parametrów jakościowych, przyjętych przez Zamawiającego są możliwe jedynie za jego pisemną zgodą i po wykazaniu, że zmiana powoduje poprawę warunków (np. ekonomicznych, funkcjonalnych, estetycznych) realizacji inwestycji lub eksploatacji tuneli. I. CZĘŚĆ OPISOWA PROGRAMU FUNKCJONALNO - UŻYTKOWEGO. 1. Opis ogólny przedmiotu zamówienia. Przedmiotem zamówienia jest zaprojektowanie i wykonanie 4 szt. tuneli foliowych wraz z wyposażeniem, utwardzeniem terenu i przyłączami instalacyjnymi oraz stacją klimatyczną. Pod budowę w/w obiektów przeznaczony jest fragment działki nr 258/8 przy ul. Waryńskiego 14. Tunele znajdować się będą na terenie wolnym od zabudowy kubaturowej i urządzeń podziemnych. 1.1 Charakterystyczne parametry określające wielkość obiektu. Wszystkie elementy tuneli powinny zostać zaprojektowane zgodnie z przepisami prawa budowlanego, warunkami technicznymi, przepisami sanepid, ochrony przeciwpożarowej, bhp i innymi obowiązującymi dla tego typu obiektów. Powierzchnia terenu objętego opracowaniem: ok. 1200,00 m 2 Tunel foliowy szt. 4, do uprawy pomidorów i ogórków, każdy o wymiarach: - szerokość 9,00 m - długość 30,00 m - wysokość całkowita 5,50 m - powierzchnia całkowita 270,00 m 2 2

3 1.2 Aktualne uwarunkowania wykonania przedmiotu zamówienia. Teren przeznaczony pod budowę tuneli jest częścią działki 258/8 przy ul. Waryńskiego 14. Jest on wolny od zabudowy kubaturowej, ma kształt podłużny, graniczy z ogrodzeniem, parkiem, chodnikiem, pod którym przebiega instalacja gazowa. W pobliżu znajdują się również linie kablowe elektroenergetyczne, rurociąg wody pitnej, kanalizacja sanitarna i sieć ciepłownicza. Główny wjazd na działkę istnieje z ulicy Waryńskiego. 1.3 Ogólne właściwości funkcjonalno - użytkowe. Tunele będą zlokalizowane w części działki. Przewiduje się wybudowanie czterech sztuk tuneli foliowych. Całość zagospodarowania została zaznaczona na planie. 1.4 Szczegółowe właściwości funkcjonalno-użytkowe szt. tuneli foliowych (nr 1 i 2) z kompleksowym wyposażeniem do uprawy pomidorów i ogórków, każdy o wymiarach: - szerokość 9,00 m - długość 30,00 m - wysokość całkowita 5,50 m - wysokość do podpory upraw 3,80 m - powierzchnia całkowita 270,00 m 2 - tunel podzielony na pół ścianką poprzeczną. Wyposażenie tunelu nr 1: - system cieniujący: konstrukcja stalowo-aluminiowa, materiał cieniujący i energooszczędny (np. zaciemnianie 65%, oszczędność energii 63%), układ trapezowy, materiał cieniujący również na ścianach szczytowych, sterowanie, - wietrznik podzielony na pół (nie ciągły) otwierający się na wysokość 2,5 m od końca boku prostego; szerokość wietrznika 3 m, początek wietrznika 1,40 m nad końcem boku prostego; uaktywnienie wietrznika przy użyciu silnika trójfazowego; sterowanie wietrznikami dla każdej strefy oddzielne - wentylatory wymuszające ruch powietrza wewnątrz tunelu - instalacja nawadniania kroplowego. Kroplowniki typu CNL (brak wydatku wody przy niskim ciśnieniu). 1 kroplownik/ roślinę 2,5 rośliny/m 2 - instalacja zamgławiająca ze sterowaniem w oparciu o zadany poziom wilgotności powietrza - instalacje kablowe zasilająca, pomiarowa i sterująca - nagrzewnice olejowe 2 szt. o mocy 20 kw - przegroda z poliwęglanu - drzwi przesuwne o wym. 3,00 x 3,50 m z poliwęglanu 3 szt. - 4 rury o średnicy 30 cm zasysające powietrze umieszczone pod szczytem wewnątrz tunelu - dodatkowe elementy na ścianach szczytowych i bocznych przystosowujące konstrukcję pod uprawę wysoką (pomidor, ogórek) - po długości tunelu pręty do podwieszania pomidorów zamocowane do płaskowników przykręconych do konstrukcji ścian szczytowych 3

4 - 2 zbiorniki (1,25 x 2,0 x 2,0 m = 5 m 3 każdy) umieszczone na zewnątrz tunelu pod powierzchnią ziemi w pobliżu tunelu i izolowane wełną mineralną. Pierwszy zbiornik ogrzewany z kolektorów słonecznych a drugi zbiornik ogrzewany poprzez wymiennik ciepła powietrzem zasysanym przez rury podwieszone pod szczytem tunelu - kolektor słoneczny o powierzchni 6 m 2 podgrzewający przez wymiennik ciepła wodę w jednym ze zbiorników (ekspozycja południowa, zmienny kąt nachylenia w zakresie od poziomu). Akumulacja ciepła w podłożu (pod całym tunelem na głębokość 70 cm): - niecka akumulatora oddzielna dla każdej połowy tunelu (głębokość 70 cm plus min. 5 cm izolacji z ekstrudowanego styropianu na dnie) - wyrównana powierzchnia gruntu pod izolacją poziomą - ściany oporowe po bokach niecki plus izolacja termiczna grubości 10 cm - na dnie akumulatora wzdłuż przegrody poprzecznej łączniki rur tłoczących powietrze - instalacja do zasysania i tłoczenia (sterowanie, przepustnice) powietrza do akumulatorów (w podłożu i w zbiorniku wodnym). Wyposażenie tunelu nr 2: - system cieniujący: konstrukcja stalowo-aluminiowa, materiał cieniujący i energooszczędny (np. zaciemnianie 65%, oszczędność energii 63%), układ trapezowy, materiał cieniujący również na ścianach szczytowych, sterowanie, - wietrznik podzielony na pół (nie ciągły) otwierający się na wysokość 2,5 m od końca boku prostego; szerokość wietrznika 3 m, początek wietrznika 1,40 m nad końcem boku prostego; uaktywnienie wietrznika przy użyciu silnika trójfazowego; sterowanie wietrznikami dla każdej strefy oddzielne - wentylatory wymuszające ruch powietrza wewnątrz tunelu - instalacja nawadniania kroplowego. Kroplowniki typu CNL (brak wydatku wody przy niskim ciśnieniu). 1 kroplownik/ roślinę 2,5 rośliny/m 2 - instalacja zamgławiająca ze sterowaniem w oparciu o zadany poziom wilgotności powietrza - instalacje kablowe zasilająca, pomiarowa i sterująca - nagrzewnice olejowe 2 szt. o mocy 20 kw - przegroda z poliwęglanu - drzwi przesuwne o wym. 3,00 x 3,50 m z poliwęglanu 3 szt. - 4 rury o średnicy 30 cm zasysające powietrze umieszczone pod szczytem wewnątrz tunelu - dodatkowe elementy na ścianach szczytowych i bocznych przystosowujące konstrukcję pod uprawę wysoką (pomidor, ogórek) - po długości tunelu pręty do podwieszania pomidorów zamocowane do płaskowników przykręconych do konstrukcji ścian szczytowych - 2 zbiorniki (1,25 x 2,0 x 2,0 m = 5 m 3 każdy) umieszczone na zewnątrz tunelu pod powierzchnią ziemi w pobliżu tunelu i izolowane wełną mineralną. Pierwszy zbiornik ogrzewany z kolektorów słonecznych a drugi zbiornik ogrzewany poprzez wymiennik ciepła powietrzem zasysanym przez rury podwieszone pod szczytem tunelu - kolektor słoneczny o powierzchni 6 m 2 podgrzewający przez wymiennik ciepła wodę w jednym ze zbiorników (ekspozycja południowa, zmienny kąt nachylenia w zakresie od poziomu). Akumulacja ciepła w podłożu (pod całym tunelem na głębokość 70 cm): - niecka akumulatora oddzielna dla każdej połowy tunelu (głębokość 70 cm plus min. 5 cm izolacji z ekstrudowanego styropianu na dnie) - podsypka piaskowa grubości 5-10 cm pod izolacją poziomą - ściany oporowe po bokach niecki plus izolacja termiczna grubości 10 cm - na dnie akumulatora wzdłuż przegrody poprzecznej łączniki rur tłoczących powietrze 4

5 - instalacja do zasysania i tłoczenia (sterowanie, przepustnice) powietrza do akumulatorów (w podłożu i w zbiorniku wodnym) szt. tuneli foliowych (nr 3 i 4) z kompleksowym wyposażeniem do uprawy pomidorów i ogórków, każdy o wymiarach: - szerokość 9,00 m - długość 30,00 m - wysokość całkowita 5,50 m - wysokość do podpory upraw 3,80 m - powierzchnia całkowita 270,00 m 2 Wyposażenie tunelu nr 3: - system cieniujący: konstrukcja stalowo-aluminiowa, materiał cieniujący i energooszczędny (np. zaciemnianie 65%, oszczędność energii 63%), układ trapezowy, materiał cieniujący również na ścianach szczytowych, sterowanie, - wietrznik podzielony na pół (nie ciągły) otwierający się na wysokość 2,5 m od końca boku prostego; szerokość wietrznika 3 m, początek wietrznika 1,40 m nad końcem boku prostego; uaktywnienie wietrznika przy użyciu silnika trójfazowego; sterowanie wietrznikami dla każdej strefy oddzielne - wentylatory wymuszające ruch powietrza wewnątrz tunelu - instalacja nawadniania kroplowego. Kroplowniki typu CNL (brak wydatku wody przy niskim ciśnieniu). 1 kroplownik/ roślinę 2,5 rośliny/m 2 - instalacja zamgławiająca ze sterowaniem w oparciu o zadany poziom wilgotności powietrza - dodatkowe elementy na ścianach szczytowych i bocznych przystosowujące konstrukcję pod uprawę wysoką (pomidor, ogórek) - po długości tunelu pręty do podwieszania pomidorów zamocowane do płaskowników przykręconych do konstrukcji ścian szczytowych - instalacje kablowe zasilająca, pomiarowa i sterująca - nagrzewnice olejowe 1 szt. o mocy 35 kw - drzwi przesuwne o wym. 3,00 x 3,50 m z poliwęglanu 2 szt. Wyposażenie tunelu nr 4: - system cieniujący: konstrukcja stalowo-aluminiowa, materiał cieniujący i energooszczędny (np. zaciemnianie 65%, oszczędność energii 63%), układ trapezowy, materiał cieniujący również na ścianach szczytowych, sterowanie, - wietrznik podzielony na pół (nie ciągły) otwierający się na wysokość 2,5 m od końca boku prostego; szerokość wietrznika 3 m, początek wietrznika 1,40 m nad końcem boku prostego; uaktywnienie wietrznika przy użyciu silnika trójfazowego; sterowanie wietrznikami dla każdej strefy oddzielne - wentylatory wymuszające ruch powietrza wewnątrz tunelu - instalacja nawadniania kroplowego. Kroplowniki typu CNL (brak wydatku wody przy niskim ciśnieniu). 1 kroplownik/ roślinę 2,5 rośliny/m 2 - instalacja zamgławiająca ze sterowaniem w oparciu o zadany poziom wilgotności powietrza - dodatkowe elementy na ścianach szczytowych i bocznych przystosowujące konstrukcję pod uprawę wysoką (pomidor, ogórek) - po długości tunelu pręty do podwieszania pomidorów zamocowane do płaskowników przykręconych do konstrukcji ścian szczytowych - instalacje kablowe zasilająca, pomiarowa i sterująca - nagrzewnice olejowe 1 szt. o mocy 35 kw - drzwi przesuwne o wym. 3,00 x 3,50 m z poliwęglanu 2 szt. 5

6 - wewnątrz tunelu od strony północnej należy wydzielić i odgrodzić ścianką z poliwęglanu stanowisko dla miksera nawozowego oraz komputera klimatycznego Stacja klimatyczna do tuneli nr 1, 2, 3 i 4: - stacja klimatyczna wyposażona w czujnik prędkości i kierunku wiatru, czujnik radiacji, czujnik temperatury i wilgotności powietrza, czujnik opadów deszczu stacja jest wyposażeniem ściśle współpracującym z Komputerem sterującym klimatem w tunelach foliowych. Komputer Klimatyczny oraz Mikser Nawozowy do tuneli nr 1, 2, 3 i 4: - Komputer klimatyczny z oprogramowaniem do sterowania temperaturą (sterowanie nagrzewnicą) i wilgotnością powietrza (system zamgławiania), pracą wietrzników, kurtyn, wentylatorów do obiegu powietrza oraz wentylatorów do nadmuchu folii. W każdym tunelu przewidywane są po 2 strefy klimatyczne a więc i po 2 skrzynki pomiarowe (temperatura i wilgotność powietrza). - Komputer klimatyczny dla 2 tuneli (po 2 strefy na tunel = 4 strefy) powinien sterować także pracą systemu gromadzenia ciepła w akumulatorze glebowym i cieczowym: sterowanie wentylatorem zasysającym ciepłe powietrze sterowanie wentylatorem nadmuchującym ciepłe powietrze sterowanie przepustnicą pomiar temperatury wody w akumulatorze cieczowym pomiar temperatury wody w akumulatorze glebowym. - Komputer powinien także sterować pracą miksera nawozowego. Mikser nawozowy do prowadzenia zamgławiania, nawadniania i nawożenia pomidora i ogórka: po 2 zawory nawodnieniowe na tunel (2*4=8) oraz po 2 zawory do zamgławiania na tunel. Mikser nawozowy powinien być wyposażony w wodomierz, 2 sondy EC, 2 sondy ph oraz 4 zbiorniki nawozowe + zbiornik na kwas. Zbiorniki nawozowe powinny być wyposażone w urządzenia do mieszania zgromadzonych w nich roztworów nawozowych. 2. Wymagania Zamawiającego w stosunku do przedmiotu zamówienia. 2.1.Wymagania Zamawiającego w stosunku do przygotowania dokumentacji projektowej Zakres i forma dokumentacji projektowej odpowiadać powinny ściśle zamówieniu w taki sposób, w jaki określił je Zamawiający. Odpowiadać powinny wymaganiom dotyczącym postępowania poprzedzającego rozpoczęcie robót budowlanych wynikających z ustawy z dnia 7 lipca 1994 r. Prawo budowlane /Dz. U. z 2003 r. Nr 207, poz z późn. zm./ oraz wymogom określonym w Rozporządzeniu Ministra Infrastruktury z dnia 2 września 2004 r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego (Dz. U. Nr 202, poz.2071 z późn. zm.), wydanym na podstawie delegacji art. 31 ust. 4 ustawy z dnia 29 stycznia 2004 r. Prawo zamówień publicznych (Dz. U. z 2007 r. Nr 223, poz z późn. zm.). Dokumentacja projektowa powinna być odrębnym opracowaniem, w którym wydzielone będą tomy zgodnie z przyjętą systematyką podziału robót budowlanych. Dokumentacja przekazana powinna być Zamawiającemu w formie wydruków i postaci elektronicznej w ogólnie dostępnych programach edytorskich i graficznych (Microsoft Office, Autocad lub innych uzgodnionych z Zamawiającym). Dokumentacja projektowa powinna posiadać pozwolenia, uzgodnienia i opinie wymagane 6

7 odpowiednimi przepisami w stopniu umożliwiającym uzyskanie pozwolenia na budowę. Całość dokumentacji uzyskać musi akceptację Zamawiającego. Zamawiający otrzyma dokumentację w wersji papierowej oraz elektronicznej w formacie dwg i pdf. Projekty wykonawcze powinny uzupełniać i uszczegóławiać projekt budowlany w zakresie i stopniu dokładności niezbędnym do realizacji robót budowlanych. Projekty wykonawcze zawierać będą rysunki w skali uwzględniającej specyfikę zamawianych robót i zastosowanych skal rysunków w projekcie budowlanym wraz z wyjaśnieniami opisowymi. Dokumentacja powinna zawierać także: - Plan IBIOZ Pełny zakres objęty dokumentacją powinien być skosztorysowany (wersja uproszczona). 2.2.Organizacja robót budowlanych Zamawiający w terminie określonym w umowie przekaże Wykonawcy teren budowy. Zaplecze budowlane Wykonawca zorganizuje w miejscu wskazanym przez Zamawiającego. Wykonawca będzie prowadził roboty wg uzgodnionego harmonogramu i zgodnie z zapisami Specyfikacji Istotnych Warunków Zamówienia. Wykonawca jest zobowiązany do zapewnienia i utrzymania bezpieczeństwa terenu budowy oraz robót poza placem budowy w okresie trwania realizacji zadania aż do zakończenia i odbioru końcowego robót. Wykonawca będzie odpowiedzialny za ochronę robót i za wszelkie materiały oraz urządzenia używane do robót od daty rozpoczęcia do daty zakończenia robót. Wykonawca będzie utrzymywać roboty do czasu odbioru ostatecznego. Wykonawca w ramach zadania ma uprzątnąć plac budowy po zakończeniu robót, zlikwidować plac budowy i doprowadzić teren budowy do stanu zdatnego do użytkowania Wymagania dotyczące właściwości wyrobów i materiałów budowlanych, źródła uzyskania materiałów Materiały i technologie stosowane do wykonania robót muszą odpowiadać rozwiązaniom przyjętym w projekcie technicznym, spełniać postawione w nim wymagania techniczne, normowe i estetyczne, posiadać stosowne atesty, aprobaty, certyfikaty zgodnie z obowiązującymi przepisami. Wszystkie materiały winien zapewnić Wykonawca robót budowlanych (koszt należy uwzględnić w ofercie). 2.4 Wymagania dotyczące sprzętu i maszyn Wykonawca jest zobowiązany do używania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu, na jakość wykonywanych robót oraz stan zabudowy. 2.5 Organizacja ruchu na czas budowy. Koszt zabezpieczenia terenu budowy nie podlega odrębnej zapłacie i przyjmuje się, że jest włączony w cenę kontraktową. 2.6 Ogólne zasady wykonania robót Wykonawca jest odpowiedzialny za prowadzenie robót zgodnie z umową, oraz za jakość zastosowanych materiałów i wykonywanych robót, za ich zgodność z dokumentacją projektową oraz poleceniami Zamawiającego. Decyzje Zamawiającego dotyczące akceptacji 7

8 lub odrzucenia materiałów i elementów robót, będą oparte na wymaganiach sformułowanych w umowie, dokumentacji, a także w normach i wytycznych. Polecenia Zamawiającego będą wykonywane nie później niż w czasie przez niego wyznaczonym, po ich otrzymaniu przez Wykonawcę, pod groźbą zatrzymania robót. Skutki finansowe z tego tytułu ponosi Wykonawca. 2.7 Dziennik budowy Odpowiedzialność za prowadzenie dziennika budowy zgodnie z obowiązującymi przepisami spoczywa na Wykonawcy. Zapisy w Dzienniku budowy będą wykonywane na bieżąco i będą dotyczyć przebiegu robót, stanu bezpieczeństwa ludzi i mienia oraz technicznej i gospodarczej strony budowy. Decyzje Zamawiającego wpisane do Dziennika Budowy Wykonawca podpisuje z zaznaczeniem ich przyjęcia lub zajęciem stanowiska. 2.8 Przygotowanie terenu budowy. Podstawowym warunkiem zapoczątkowania realizacji inwestycji jest właściwe wydzielenie placu budowy. Dojazd do placu budowy należy przewidzieć z ulicy Waryńskiego. Doprowadzenie wody do placu budowy należy przewidzieć z istniejącego wodociągu, podobnie doprowadzenie prądu z istniejącej sieci. Teren budowy winien zostać wydzielony, odpowiednio oznakowany i zabezpieczony. Należy zwrócić szczególną uwagę na nasadzenia roślinne na terenie nie objętym budową. 2.9 Konstrukcja tuneli: - stalowa, wszystkie elementy ocynkowane; - proste ściany boczne, półkolista część dachowa; - spadek terenu wzdłuż tunelu (2%); - pokrycie dachu i boków folią o przepuszczalności światła powyżej 90%, dyfuzyjności około 15 %, grubości 150 µm, wypełnioną sprężonym powietrzem; - ściany szczytowe pokryte podwójną folią pompowaną; - drzwi przesuwne z poliwęglanu (3 m wysokości i 3,5 m szerokości); - dodatkowe elementy na ścianach szczytowych przystosowujące konstrukcję do upraw wysokich (pomidor, ogórek), (4 zagony po 2 rzędy); - po długości tunelu pręty do podwieszania pomidorów i ogórków zamocowane do płaskowników przykręconych do ścian szczytowych; - system nadmuchu folii złożony z dmuchawy odśrodkowej i sterownika automatycznego; - mocowanie folii do konstrukcji za pomocą profili aluminiowych i listew zatrzaskowych z PCV oraz profili stalowych giętych; - przęsła tunelu osadzone na stopie betonowej z wpuszczonym hakiem mocującym; - wietrznik podzielony na pół (nie ciągły) otwierający się na wysokość 2,5 m od końca boku prostego; szerokość wietrznika 3 m, początek wietrznika 1,40 m nad końcem boku prostego; uaktywnienie wietrznika przy użyciu silnika trójfazowego; sterowanie wietrznikami dla każdej strefy oddzielne Wyposażenie tuneli: Wyposażenie tunelu nr 1: - system cieniujący: konstrukcja stalowo-aluminiowa, materiał cieniujący i energooszczędny (np. zaciemnianie 65%, oszczędność energii 63%), układ trapezowy, materiał cieniujący również na ścianach szczytowych, sterowanie, 8

9 - wietrznik podzielony na pół (nie ciągły) otwierający się na wysokość 2,5 m od końca boku prostego; szerokość wietrznika 3 m, początek wietrznika 1,40 m nad końcem boku prostego; uaktywnienie wietrznika przy użyciu silnika trójfazowego; sterowanie wietrznikami dla każdej strefy oddzielne - wentylatory wymuszające ruch powietrza wewnątrz tunelu - instalacja nawadniania kroplowego. Kroplowniki typu CNL (brak wydatku wody przy niskim ciśnieniu). 1 kroplownik/ roślinę 2,5 rośliny/m 2 - instalacja zamgławiająca ze sterowaniem w oparciu o zadany poziom wilgotności powietrza - instalacje kablowe zasilająca, pomiarowa i sterująca - nagrzewnice olejowe 2 szt. o mocy 20 kw - przegroda z poliwęglanu - drzwi przesuwne o wym. 3,00 x 3,50 m z poliwęglanu 3 szt. - 4 rury o średnicy 30 cm zasysające powietrze umieszczone pod szczytem wewnątrz tunelu - dodatkowe elementy na ścianach szczytowych i bocznych przystosowujące konstrukcję pod uprawę wysoką (pomidor, ogórek) - po długości tunelu pręty do podwieszania pomidorów zamocowane do płaskowników przykręconych do konstrukcji ścian szczytowych - 2 zbiorniki (1,25 x 2,0 x 2,0 m = 5 m 3 każdy) umieszczone na zewnątrz tunelu pod powierzchnią ziemi w pobliżu tunelu i izolowane wełną mineralną. Pierwszy zbiornik ogrzewany z kolektorów słonecznych a drugi zbiornik ogrzewany poprzez wymiennik ciepła powietrzem zasysanym przez rury podwieszone pod szczytem tunelu - kolektor słoneczny o powierzchni 6 m 2 podgrzewający przez wymiennik ciepła wodę w jednym ze zbiorników (ekspozycja południowa, zmienny kąt nachylenia w zakresie od poziomu). Akumulacja ciepła w podłożu (pod całym tunelem na głębokość 70 cm): - niecka akumulatora oddzielna dla każdej połowy tunelu (głębokość 70 cm plus min. 5 cm izolacji z ekstrudowanego styropianu na dnie) - wyrównana powierzchnia gruntu pod izolacją poziomą - ściany oporowe po bokach niecki plus izolacja termiczna grubości 10 cm - na dnie akumulatora wzdłuż przegrody poprzecznej łączniki rur tłoczących powietrze - instalacja do zasysania i tłoczenia (sterowanie, przepustnice) powietrza do akumulatorów (w podłożu i w zbiorniku wodnym). Wyposażenie tunelu nr 2: - system cieniujący: konstrukcja stalowo-aluminiowa, materiał cieniujący i energooszczędny (np. zaciemnianie 65%, oszczędność energii 63%), układ trapezowy, materiał cieniujący również na ścianach szczytowych, sterowanie, - wietrznik podzielony na pół (nie ciągły) otwierający się na wysokość 2,5 m od końca boku prostego; szerokość wietrznika 3 m, początek wietrznika 1,40 m nad końcem boku prostego; uaktywnienie wietrznika przy użyciu silnika trójfazowego; sterowanie wietrznikami dla każdej strefy oddzielne - wentylatory wymuszające ruch powietrza wewnątrz tunelu - instalacja nawadniania kroplowego. Kroplowniki typu CNL (brak wydatku wody przy niskim ciśnieniu). 1 kroplownik/ roślinę 2,5 rośliny/m 2 - instalacja zamgławiająca ze sterowaniem w oparciu o zadany poziom wilgotności powietrza - instalacje kablowe zasilająca, pomiarowa i sterująca - nagrzewnice olejowe 2 szt. o mocy 20 kw - przegroda z poliwęglanu - drzwi przesuwne o wym. 3,00 x 3,50 m z poliwęglanu 3 szt. 9

10 - 4 rury o średnicy 30 cm zasysające powietrze umieszczone pod szczytem wewnątrz tunelu - dodatkowe elementy na ścianach szczytowych i bocznych przystosowujące konstrukcję pod uprawę wysoką (pomidor, ogórek) - po długości tunelu pręty do podwieszania pomidorów zamocowane do płaskowników przykręconych do konstrukcji ścian szczytowych - 2 zbiorniki (1,25 x 2,0 x 2,0 m = 5 m 3 każdy) umieszczone na zewnątrz tunelu pod powierzchnią ziemi w pobliżu tunelu i izolowane wełną mineralną. Pierwszy zbiornik ogrzewany z kolektorów słonecznych a drugi zbiornik ogrzewany poprzez wymiennik ciepła powietrzem zasysanym przez rury podwieszone pod szczytem tunelu - kolektor słoneczny o powierzchni 6 m 2 podgrzewający przez wymiennik ciepła wodę w jednym ze zbiorników (ekspozycja południowa, zmienny kąt nachylenia w zakresie od poziomu). Akumulacja ciepła w podłożu (pod całym tunelem na głębokość 70 cm): - niecka akumulatora oddzielna dla każdej połowy tunelu (głębokość 70 cm plus min. 5 cm izolacji z ekstrudowanego styropianu na dnie) - podsypka piaskowa grubości 5-10 cm pod izolacją poziomą - ściany oporowe po bokach niecki plus izolacja termiczna grubości 10 cm - na dnie akumulatora wzdłuż przegrody poprzecznej łączniki rur tłoczących powietrze - instalacja do zasysania i tłoczenia (sterowanie, przepustnice) powietrza do akumulatorów (w podłożu i w zbiorniku wodnym). Wyposażenie tunelu nr 3: - system cieniujący: konstrukcja stalowo-aluminiowa, materiał cieniujący i energooszczędny (np. zaciemnianie 65%, oszczędność energii 63%), układ trapezowy, materiał cieniujący również na ścianach szczytowych, sterowanie, - wietrznik podzielony na pół (nie ciągły) otwierający się na wysokość 2,5 m od końca boku prostego; szerokość wietrznika 3 m, początek wietrznika 1,40 m nad końcem boku prostego; uaktywnienie wietrznika przy użyciu silnika trójfazowego; sterowanie wietrznikami dla każdej strefy oddzielne - wentylatory wymuszające ruch powietrza wewnątrz tunelu - instalacja nawadniania kroplowego. Kroplowniki typu CNL (brak wydatku wody przy niskim ciśnieniu). 1 kroplownik/ roślinę 2,5 rośliny/m 2 - instalacja zamgławiająca ze sterowaniem w oparciu o zadany poziom wilgotności powietrza - dodatkowe elementy na ścianach szczytowych i bocznych przystosowujące konstrukcję pod uprawę wysoką (pomidor, ogórek) - po długości tunelu pręty do podwieszania pomidorów zamocowane do płaskowników przykręconych do konstrukcji ścian szczytowych - instalacje kablowe zasilająca, pomiarowa i sterująca - nagrzewnice olejowe 1 szt. o mocy 35 kw - drzwi przesuwne o wym. 3,00 x 3,50 m z poliwęglanu 2 szt. Wyposażenie tunelu nr 4: - system cieniujący: konstrukcja stalowo-aluminiowa, materiał cieniujący i energooszczędny (np. zaciemnianie 65%, oszczędność energii 63%), układ trapezowy, materiał cieniujący również na ścianach szczytowych, sterowanie, - wietrznik podzielony na pół (nie ciągły) otwierający się na wysokość 2,5 m od końca boku prostego; szerokość wietrznika 3 m, początek wietrznika 1,40 m nad końcem boku prostego; uaktywnienie wietrznika przy użyciu silnika trójfazowego; sterowanie wietrznikami dla każdej strefy oddzielne - wentylatory wymuszające ruch powietrza wewnątrz tunelu 10

11 - instalacja nawadniania kroplowego. Kroplowniki typu CNL (brak wydatku wody przy niskim ciśnieniu). 1 kroplownik/ roślinę 2,5 rośliny/m 2 - instalacja zamgławiająca ze sterowaniem w oparciu o zadany poziom wilgotności powietrza - dodatkowe elementy na ścianach szczytowych i bocznych przystosowujące konstrukcję pod uprawę wysoką (pomidor, ogórek) - po długości tunelu pręty do podwieszania pomidorów zamocowane do płaskowników przykręconych do konstrukcji ścian szczytowych - instalacje kablowe zasilająca, pomiarowa i sterująca - nagrzewnice olejowe 1 szt. o mocy 35 kw - drzwi przesuwne o wym. 3,00 x 3,50 m z poliwęglanu 2 szt. - wewnątrz tunelu od strony północnej należy wydzielić i odgrodzić ścianką z poliwęglanu stanowisko dla miksera nawozowego oraz komputera klimatycznego Stacja klimatyczna do tuneli nr 1, 2, 3 i 4: - stacja klimatyczna wyposażona w czujnik prędkości i kierunku wiatru, czujnik radiacji, czujnik temperatury i wilgotności powietrza, czujnik opadów deszczu stacja jest wyposażeniem ściśle współpracującym z Komputerem sterującym klimatem w tunelach foliowych. Komputer Klimatyczny oraz Mikser Nawozowy do tuneli nr 1, 2, 3 i 4: - Komputer klimatyczny z oprogramowaniem do sterowania temperaturą (sterowanie nagrzewnicą) i wilgotnością powietrza (system zamgławiania), pracą wietrzników, kurtyn, wentylatorów do obiegu powietrza oraz wentylatorów do nadmuchu folii. W każdym tunelu przewidywane są po 2 strefy klimatyczne a więc i po 2 skrzynki pomiarowe (temperatura i wilgotność powietrza). - Komputer klimatyczny dla 2 tuneli (po 2 strefy na tunel = 4 strefy) powinien sterować także pracą systemu gromadzenia ciepła w akumulatorze glebowym i cieczowym: sterowanie wentylatorem zasysającym ciepłe powietrze sterowanie wentylatorem nadmuchującym ciepłe powietrze sterowanie przepustnicą pomiar temperatury wody w akumulatorze cieczowym pomiar temperatury wody w akumulatorze glebowym. - Komputer powinien także sterować pracą miksera nawozowego. Mikser nawozowy do prowadzenia zamgławiania, nawadniania i nawożenia pomidora i ogórka: po 2 zawory nawodnieniowe na tunel (2*4=8) oraz po 2 zawory do zamgławiania na tunel. Mikser nawozowy powinien być wyposażony w wodomierz, 2 sondy EC, 2 sondy ph oraz 4 zbiorniki nawozowe + zbiornik na kwas. Zbiorniki nawozowe powinny być wyposażone w urządzenia do mieszania zgromadzonych w nich roztworów nawozowych Instalacje: - podłączenie do tunelu wody (maksymalny pobór wody 8 m 3 /h) - podłączenie energii elektrycznej (instalacja trójfazowa min. 15 kw, oraz 230V); - odcięcie wody z instalacji w okresie zimowym Zagospodarowanie terenu: Przed przystąpieniem do wykonania drogi dojazdowej i placu wokół tuneli należy wykonać korytowanie placu i wycinkę krzewów, następnie ułożyć krawężniki i obrzeża betonowe, wykonać utwardzenie z betonu B10 oraz wykonać drogę dojazdową z kostki gr. 8 cm na podsypce cementowo-piaskowej. 11

12 2.13 Kontrole robót. Zamawiający przewiduje bieżące kontrole wykonywanych robót. W celu zapewnienia współpracy z Wykonawcą i prowadzenia kontroli wykonywanych robót Zamawiający przewiduje ustanowienie osoby upoważnionej do kontaktów. Kontroli będą podlegały w szczególności: - rozwiązania projektowe w aspekcie ich zgodności z programem funkcjonalno-użytkowym oraz warunkami umowy, - stosowane gotowe wyroby budowlane w odniesieniu do dokumentów potwierdzających ich dopuszczenie do obrotu oraz zgodności parametrów z danymi zawartymi w projekcie, - wyroby budowlane lub elementy wytworzone na budowie, - jakość i dokładność prac, - prawidłowość funkcjonowania zamontowanych urządzeń i wyposażenia, - prawidłowość połączeń funkcjonalnych, - sposób wykonania przedmiotu umowy w aspekcie zgodności wykonania z dokumentacją projektową, programem funkcjonalno-użytkowym i umową Odbiór częściowy Odbiór częściowy polega na ocenie ilości i jakości wykonanych części robót. Odbioru częściowego robót dokonuje się wg zasad jak przy odbiorze końcowym robót Odbiór końcowy robót Odbiór końcowy polega na finalnej ocenie rzeczywistego wykonania robót w odniesieniu do ich ilości, jakości i wartości. Odbiór końcowy robót nastąpi w terminie ustalonym w umowie. Odbioru końcowego robót dokona komisja wyznaczona przez Zamawiającego w obecności Wykonawcy. Komisja odbierająca roboty dokona ich oceny jakościowej na podstawie przedłożonych dokumentów, oceny wizualnej oraz zgodności wykonania robót z dokumentacją projektową. W przypadku, gdy wg komisji, roboty pod względem wykonania i wyposażenia nie będą gotowe do odbioru końcowego, komisja w porozumieniu z Wykonawcą wyznaczy ponowny termin odbioru końcowego robót Dokumenty do odbioru końcowego robót Podstawowym dokumentem do dokonania odbioru końcowego robót jest protokół odbioru końcowego robót sporządzony wg wzoru ustalonego przez Zamawiającego. Do odbioru końcowego Wykonawca jest zobowiązany przygotować następujące dokumenty: - dokumentację projektową powykonawczą z naniesionymi zmianami oraz dodatkową, jeśli została sporządzona w trakcie realizacji umowy, - inwentaryzację powykonawczą robót i sieci uzbrojenia terenu, - dzienniki budowy, - BIOZ, - protokoły odbioru częściowego i protokoły odbioru instalacji, - atesty jakościowe wbudowanych materiałów, - DTR i instrukcje obsługi urządzeń, - inne dokumenty wymagane przez Zamawiającego. W przypadku, gdy wg komisji, roboty pod względem przygotowania dokumentacyjnego nie będą gotowe do odbioru końcowego, komisja w porozumieniu z Wykonawcą wyznaczy ponowny termin odbioru końcowego robót. Wszystkie zarządzone przez komisję roboty poprawkowe lub uzupełniające będą zestawione wg wzoru ustalonego przez Zamawiającego. Termin wykonania robót poprawkowych i robót uzupełniających wyznaczy komisja. 12

13 II. CZĘŚĆ INFORMACYJNA. 1. Dokumenty potwierdzające zgodność zamierzenia budowlanego z wymaganiami wynikającymi z odrębnych przepisów W posiadaniu Zamawiającego, zostaną przekazane w dniu podpisania umowy z Wykonawcą. 2. Oświadczenie Zamawiającego stwierdzające jego prawo do dysponowania nieruchomością na cele budowlane W posiadaniu Zamawiającego, zostanie przekazane w dniu podpisania umowy z Wykonawcą. 3. Przepisy prawne i normy związane z projektowaniem i wykonaniem zamierzenia budowlanego Obowiązującymi przepisami prawa są; - rozporządzenie Ministra Rozporządzeniu Ministra Infrastruktury z dnia r. w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz. U. Nr 120 poz. 1133); - rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002r.w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75 poz. 690); - rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia r. w sprawie geotechnicznych warunków posadowienia obiektów budowlanych (Dz.U. Nr 126, poz. 839); - Ustawa z dnia 27 marca 2003r. o planowaniu i zagospodarowaniu przestrzennym (Dz.U. z 2003 r. Nr 80 poz. 717); - Inne przepisy szczególne stosownie do tematyki opracowania. 4. Inne posiadane informacje i dokumenty niezbędne do zaprojektowania robót budowlanych, w szczególności: 4.1. Kopia mapy zasadniczej W posiadaniu Zamawiającego, zostanie przekazana w dniu podpisania umowy z Wykonawcą Wyniki badań gruntowo-wodnych na terenie budowy dla potrzeb posadowienia obiektów Brak danych Zalecenia konserwatorskie konserwatora zabytków Nie dotyczy. W pobliżu miejsca wykonania tuneli na tej samej działce znajduje się budynek zabytkowy i park zabytkowy Dane dotyczące zanieczyszczeń atmosfery do analizy ochrony powietrza oraz posiadane raporty, opinie lub ekspertyzy z zakresu ochrony środowiska Nie dotyczy Pomiary ruchu drogowego, hałasu i innych uciążliwości Nie dotyczy Dodatkowe wytyczne Zamawiającego i uwarunkowania związane z budową i jej przeprowadzeniem 13

14 Dokumenty odniesienia 1. Specyfikacja Istotnych Warunków Zamówienia. 2. Oferta Wykonawcy. 3. Umowa zawarta pomiędzy Wykonawcą a Zamawiającym. 4. Normy stosowalne. 5. Normy obowiązujące. 6. Aprobaty techniczne, atesty, certyfikaty świadectwa dopuszczenia itp.. 7. Przepisy prawa powszechnie obowiązującego. 8. Inne dokumenty i ustalenia techniczne prowadzone w trakcie trwania inwestycji. 5. Spis rysunków 1. Rys. 1 - Zagospodarowanie terenu. 2. Rys. 2 - Schemat tunelu. 3. Rys. 3 - Schemat zasysania powietrza. 4. Rys. 4 - Schemat góry tunelu. 5. Rys. 5 - Schemat niecki akumulatora glebowego. 6. Rys. 6 - Schemat systemu zasysania i tłoczenia powietrza do akumulatorów. 7. Rys. 7 - Schemat ustawienia kolektorów słonecznych. 14

15 Rys. nr 1 ZAGOSPODAROWANIE TERENU LEGENDA: z zbiornik tunel - droga z kostki 15

16 Rys. nr 2 SCHEMAT TUNELU 16

17 Rys. nr 3 17

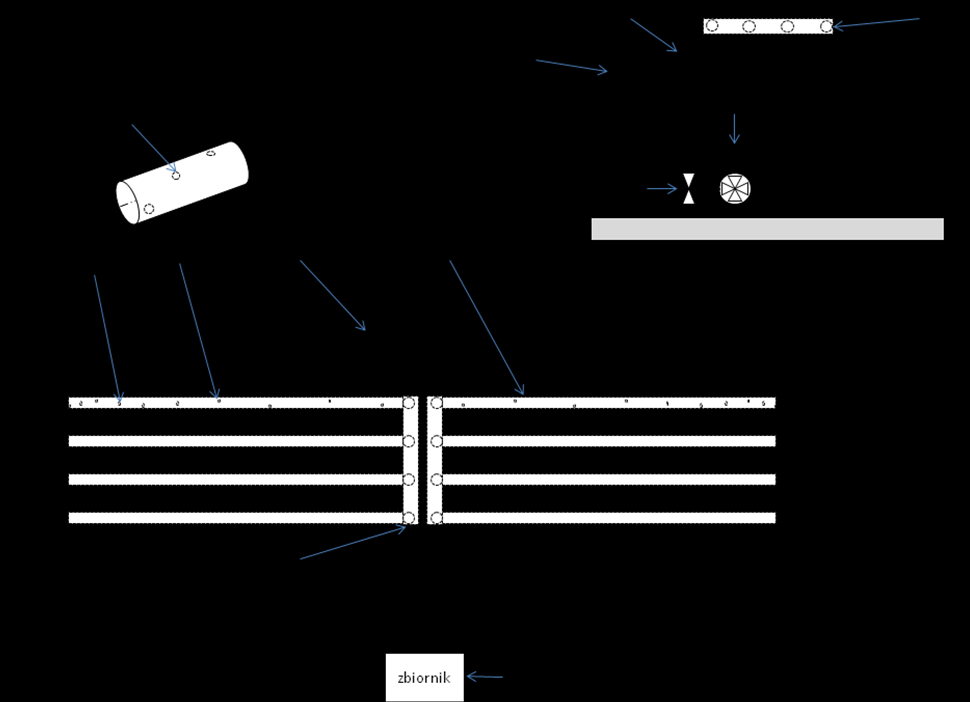

18 Rys. nr 4 18

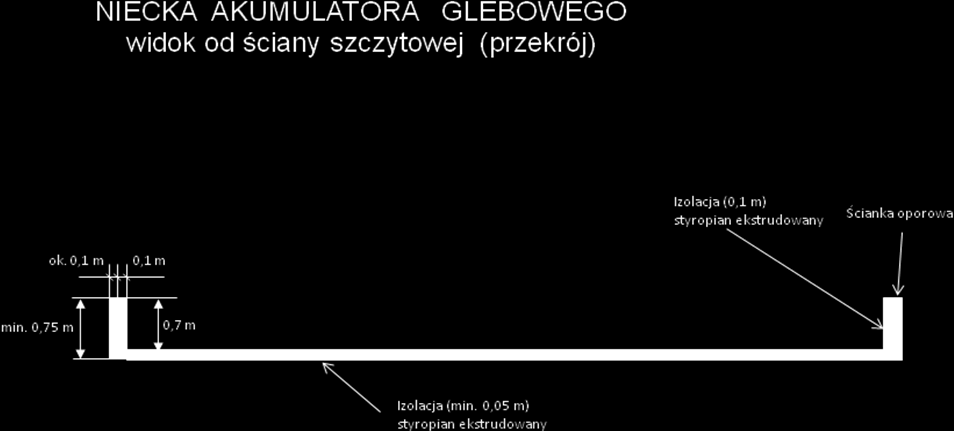

19 Rys. nr 5 19

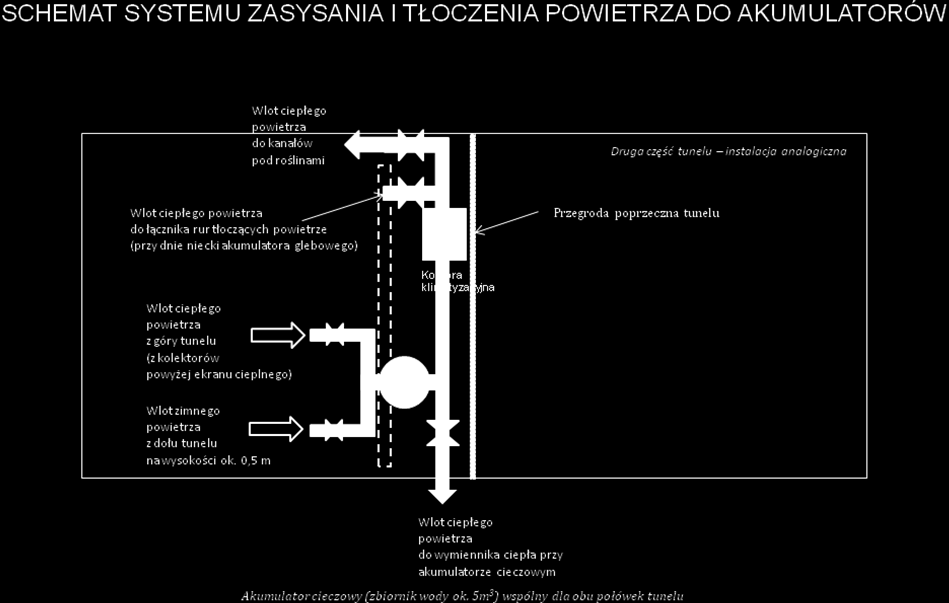

20 Rys. nr 6 20

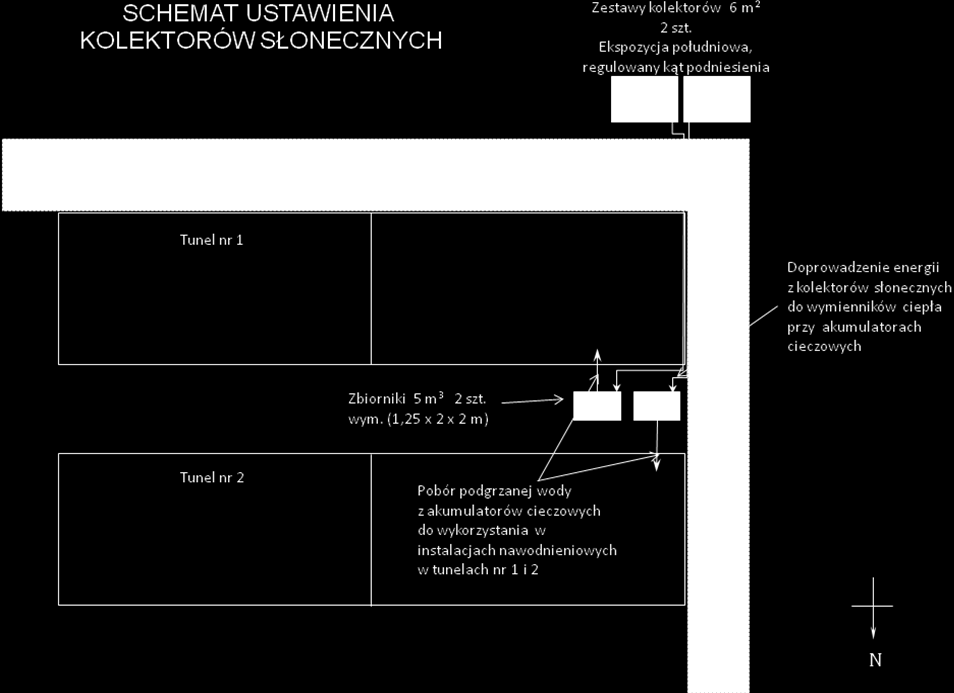

21 Rys. nr 7 21
