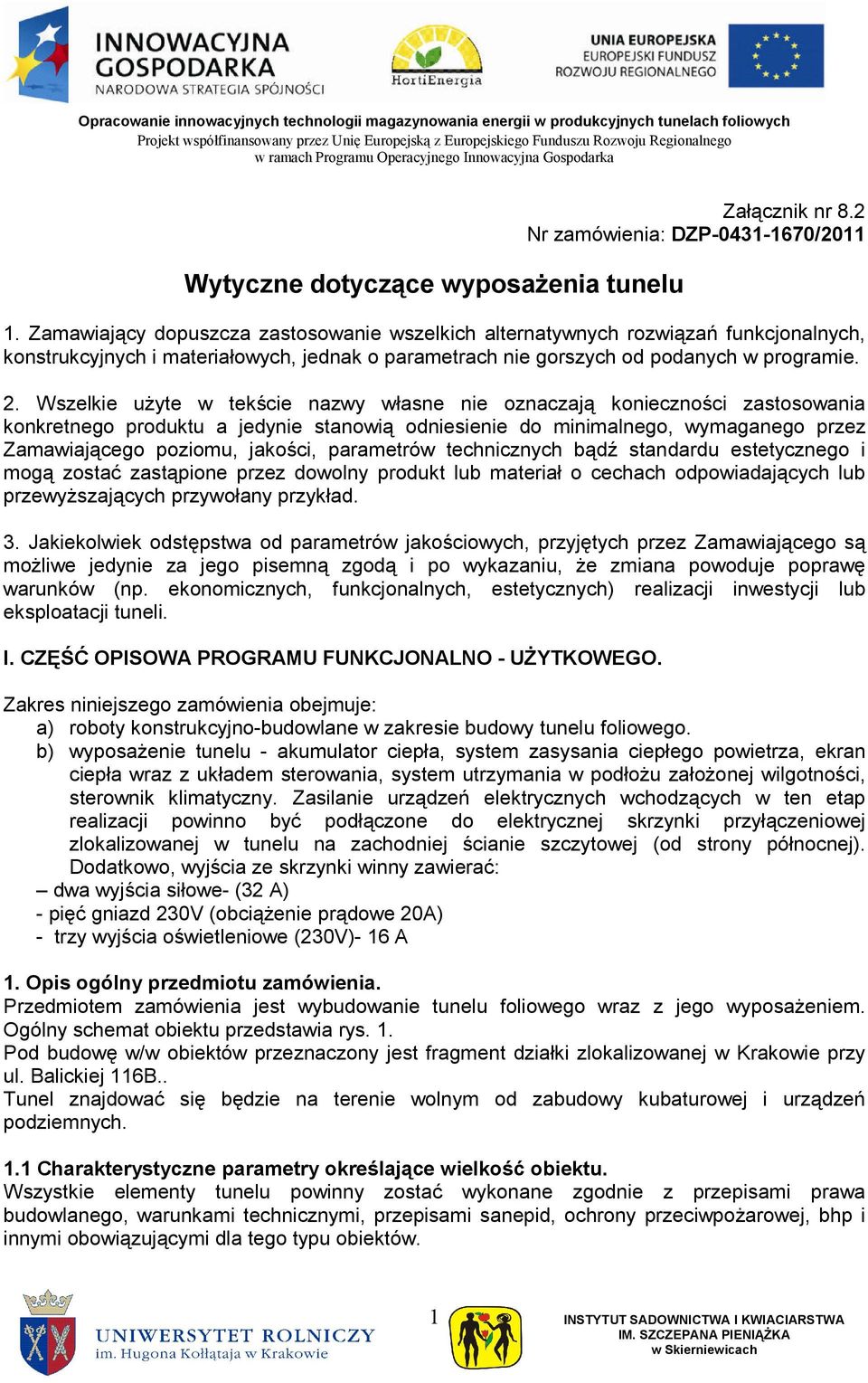

1 Wytyczne dotyczące wyposaŝenia tunelu Załącznik nr 8.2 Nr zamówienia: DZP / Zamawiający dopuszcza zastosowanie wszelkich alternatywnych rozwiązań funkcjonalnych, konstrukcyjnych i materiałowych, jednak o parametrach nie gorszych od podanych w programie. 2. Wszelkie uŝyte w tekście nazwy własne nie oznaczają konieczności zastosowania konkretnego produktu a jedynie stanowią odniesienie do minimalnego, wymaganego przez Zamawiającego poziomu, jakości, parametrów technicznych bądź standardu estetycznego i mogą zostać zastąpione przez dowolny produkt lub materiał o cechach odpowiadających lub przewyŝszających przywołany przykład. 3. Jakiekolwiek odstępstwa od parametrów jakościowych, przyjętych przez Zamawiającego są moŝliwe jedynie za jego pisemną zgodą i po wykazaniu, Ŝe zmiana powoduje poprawę warunków (np. ekonomicznych, funkcjonalnych, estetycznych) realizacji inwestycji lub eksploatacji tuneli. I. CZĘŚĆ OPISOWA PROGRAMU FUNKCJONALNO - UśYTKOWEGO. Zakres niniejszego zamówienia obejmuje: a) roboty konstrukcyjno-budowlane w zakresie budowy tunelu foliowego. b) wyposaŝenie tunelu - akumulator ciepła, system zasysania ciepłego powietrza, ekran ciepła wraz z układem sterowania, system utrzymania w podłoŝu załoŝonej wilgotności, sterownik klimatyczny. Zasilanie urządzeń elektrycznych wchodzących w ten etap realizacji powinno być podłączone do elektrycznej skrzynki przyłączeniowej zlokalizowanej w tunelu na zachodniej ścianie szczytowej (od strony północnej). Dodatkowo, wyjścia ze skrzynki winny zawierać: dwa wyjścia siłowe- (32 A) - pięć gniazd 230V (obciąŝenie prądowe 20A) - trzy wyjścia oświetleniowe (230V)- 16 A 1. Opis ogólny przedmiotu zamówienia. Przedmiotem zamówienia jest wybudowanie tunelu foliowego wraz z jego wyposaŝeniem. Ogólny schemat obiektu przedstawia rys. 1. Pod budowę w/w obiektów przeznaczony jest fragment działki zlokalizowanej w Krakowie przy ul. Balickiej 116B.. Tunel znajdować się będzie na terenie wolnym od zabudowy kubaturowej i urządzeń podziemnych. 1.1 Charakterystyczne parametry określające wielkość obiektu. Wszystkie elementy tunelu powinny zostać wykonane zgodnie z przepisami prawa budowlanego, warunkami technicznymi, przepisami sanepid, ochrony przeciwpoŝarowej, bhp i innymi obowiązującymi dla tego typu obiektów. 1 INSTYTUT SADOWNICTWA I KWIACIARSTWA

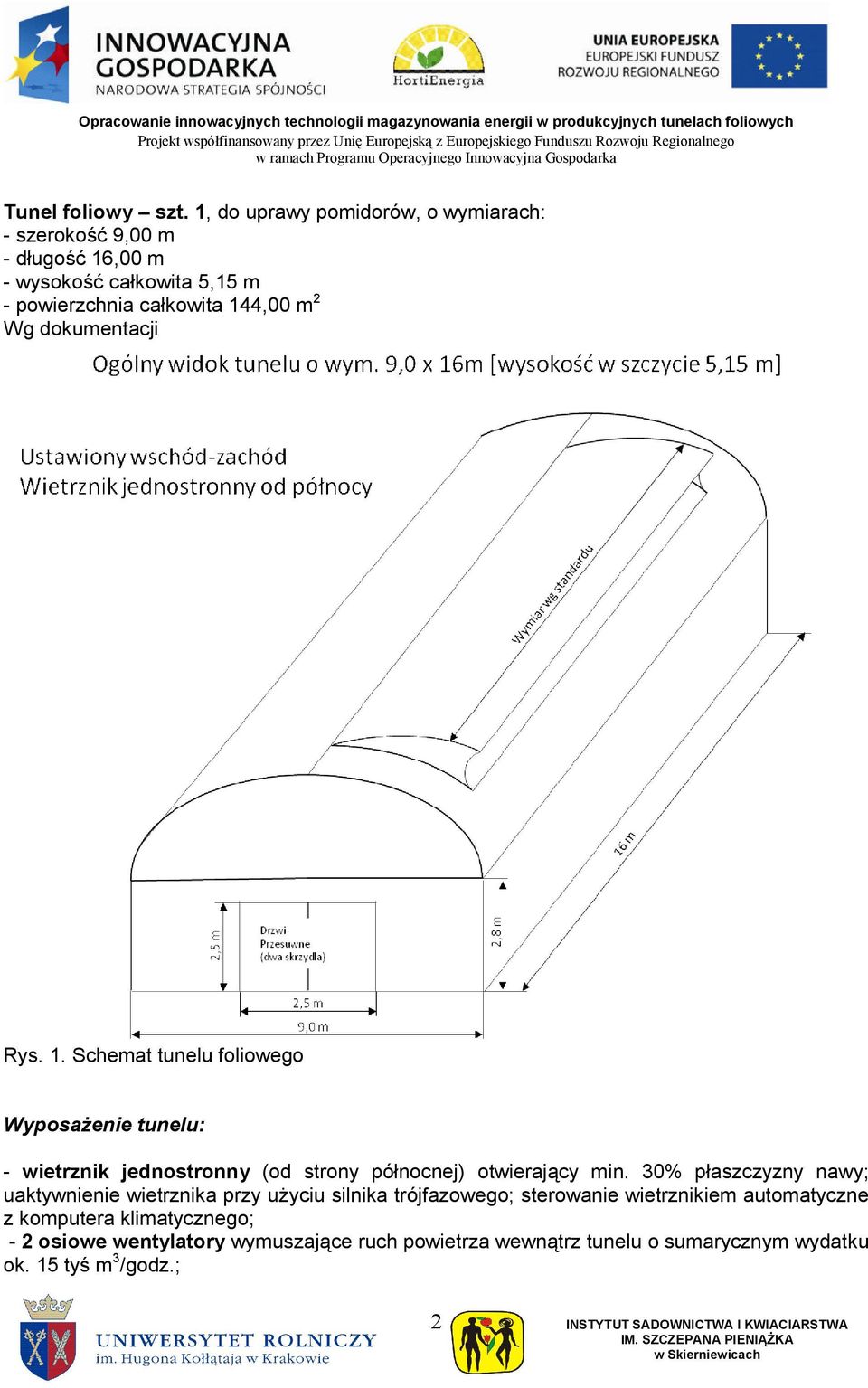

2 Tunel foliowy szt. 1, do uprawy pomidorów, o wymiarach: - szerokość 9,00 m - długość 16,00 m - wysokość całkowita 5,15 m - powierzchnia całkowita 144,00 m 2 Wg dokumentacji Rys. 1. Schemat tunelu foliowego WyposaŜenie tunelu: - wietrznik jednostronny (od strony północnej) otwierający min. 30% płaszczyzny nawy; uaktywnienie wietrznika przy uŝyciu silnika trójfazowego; sterowanie wietrznikiem automatyczne z komputera klimatycznego; - 2 osiowe wentylatory wymuszające ruch powietrza wewnątrz tunelu o sumarycznym wydatku ok. 15 tyś m 3 /godz.; 2 INSTYTUT SADOWNICTWA I KWIACIARSTWA

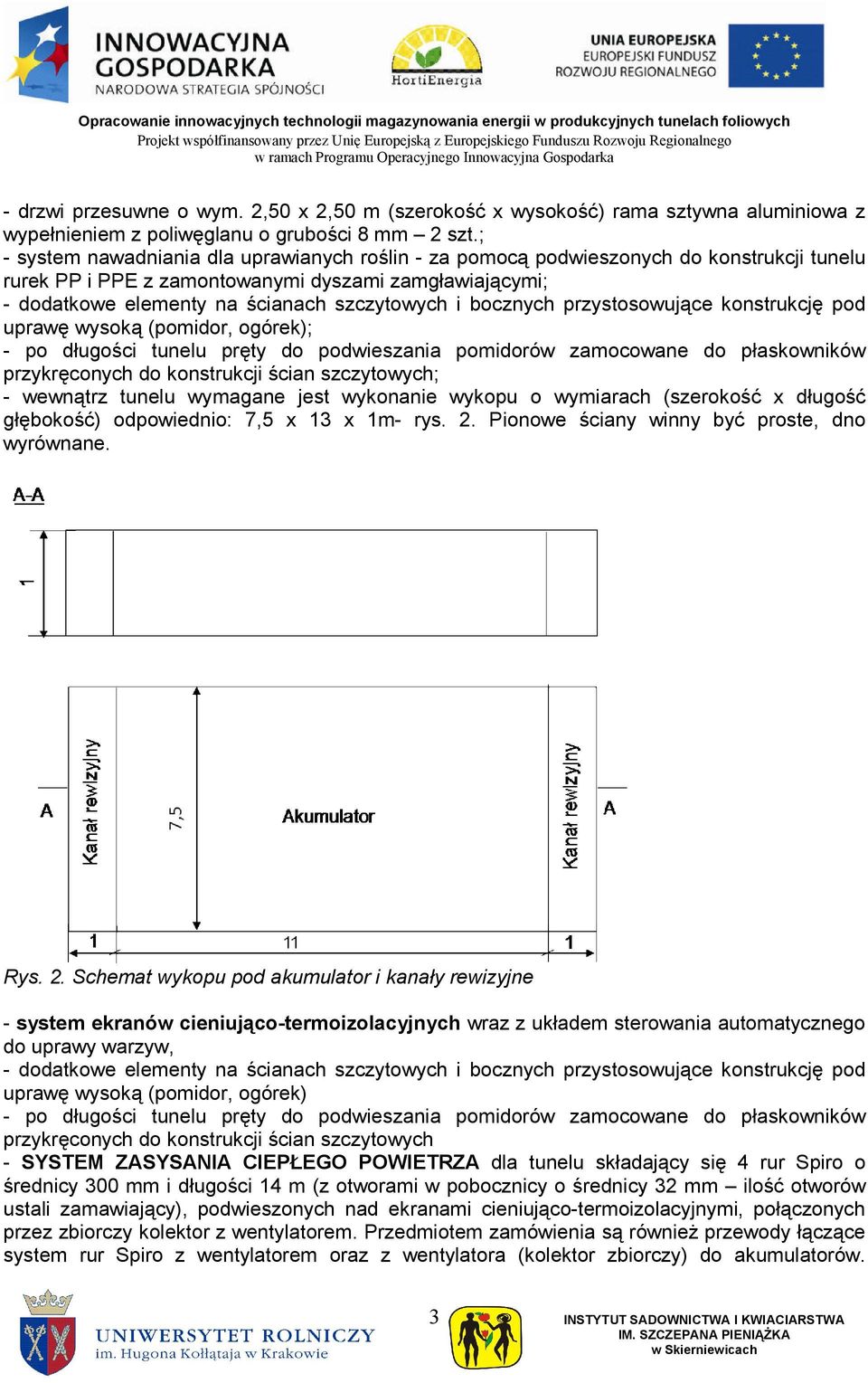

3 - drzwi przesuwne o wym. 2,50 x 2,50 m (szerokość x wysokość) rama sztywna aluminiowa z wypełnieniem z poliwęglanu o grubości 8 mm 2 szt.; - system nawadniania dla uprawianych roślin - za pomocą podwieszonych do konstrukcji tunelu rurek PP i PPE z zamontowanymi dyszami zamgławiającymi; - dodatkowe elementy na ścianach szczytowych i bocznych przystosowujące konstrukcję pod uprawę wysoką (pomidor, ogórek); - po długości tunelu pręty do podwieszania pomidorów zamocowane do płaskowników przykręconych do konstrukcji ścian szczytowych; - wewnątrz tunelu wymagane jest wykonanie wykopu o wymiarach (szerokość x długość głębokość) odpowiednio: 7,5 x 13 x 1m- rys. 2. Pionowe ściany winny być proste, dno wyrównane. Rys. 2. Schemat wykopu pod akumulator i kanały rewizyjne - system ekranów cieniująco-termoizolacyjnych wraz z układem sterowania automatycznego do uprawy warzyw, - dodatkowe elementy na ścianach szczytowych i bocznych przystosowujące konstrukcję pod uprawę wysoką (pomidor, ogórek) - po długości tunelu pręty do podwieszania pomidorów zamocowane do płaskowników przykręconych do konstrukcji ścian szczytowych - SYSTEM ZASYSANIA CIEPŁEGO POWIETRZA dla tunelu składający się 4 rur Spiro o średnicy 300 mm i długości 14 m (z otworami w pobocznicy o średnicy 32 mm ilość otworów ustali zamawiający), podwieszonych nad ekranami cieniująco-termoizolacyjnymi, połączonych przez zbiorczy kolektor z wentylatorem. Przedmiotem zamówienia są równieŝ przewody łączące system rur Spiro z wentylatorem oraz z wentylatora (kolektor zbiorczy) do akumulatorów. 3 INSTYTUT SADOWNICTWA I KWIACIARSTWA

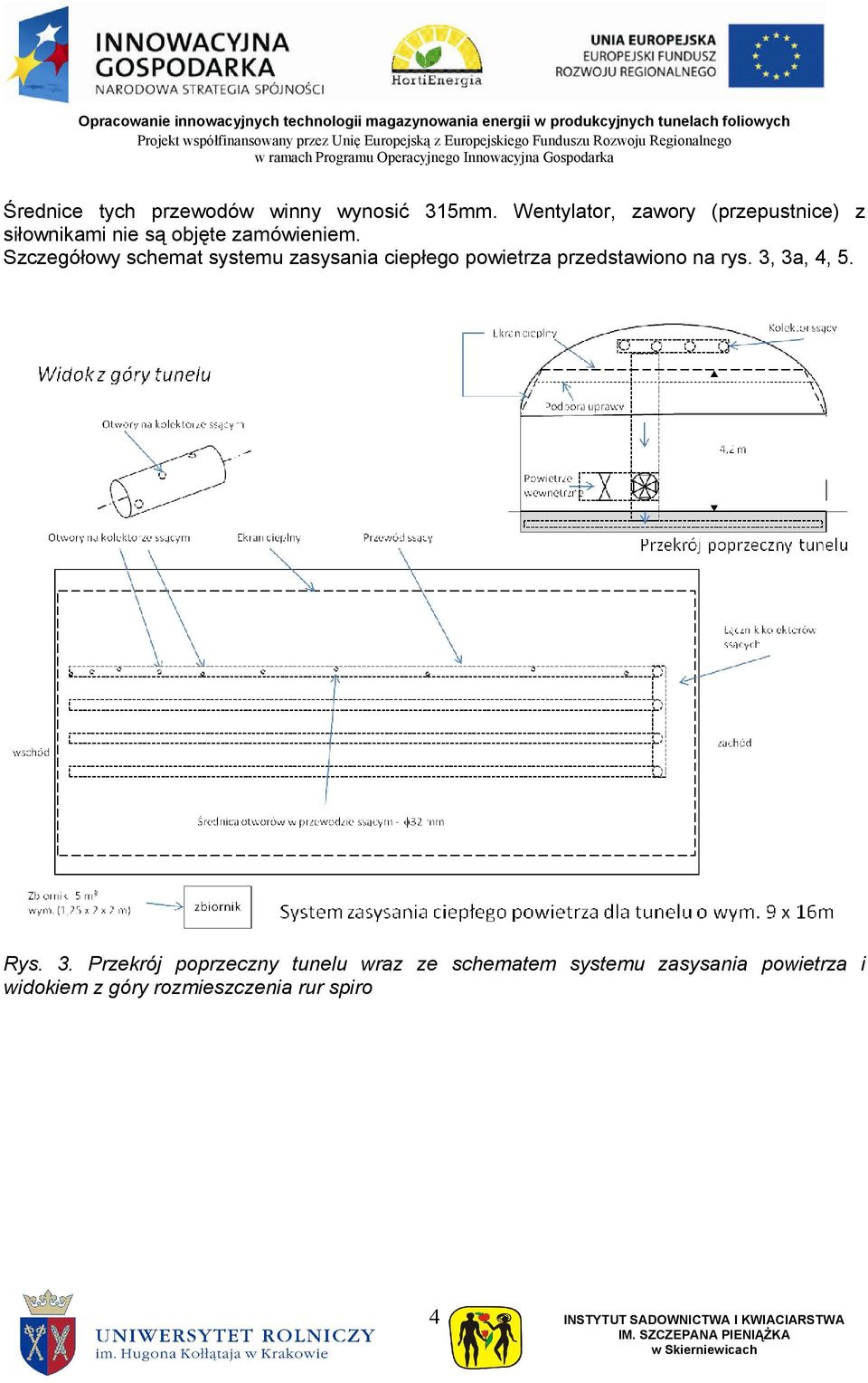

4 Średnice tych przewodów winny wynosić 315mm. Wentylator, zawory (przepustnice) z siłownikami nie są objęte zamówieniem. Szczegółowy schemat systemu zasysania ciepłego powietrza przedstawiono na rys. 3, 3a, 4, 5. Rys. 3. Przekrój poprzeczny tunelu wraz ze schematem systemu zasysania powietrza i widokiem z góry rozmieszczenia rur spiro 4 INSTYTUT SADOWNICTWA I KWIACIARSTWA

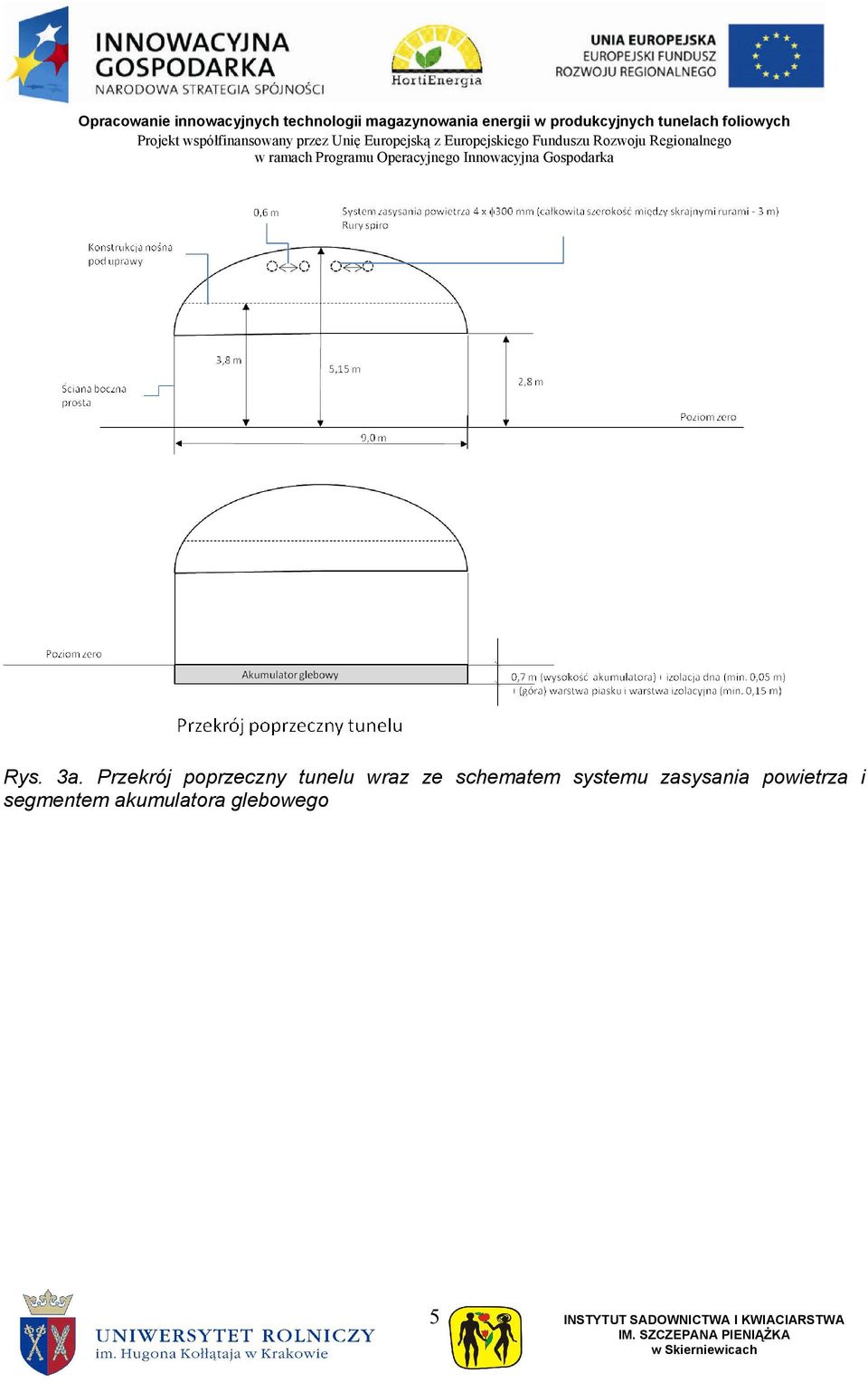

5 Rys. 3a. Przekrój poprzeczny tunelu wraz ze schematem systemu zasysania powietrza i segmentem akumulatora glebowego 5 INSTYTUT SADOWNICTWA I KWIACIARSTWA

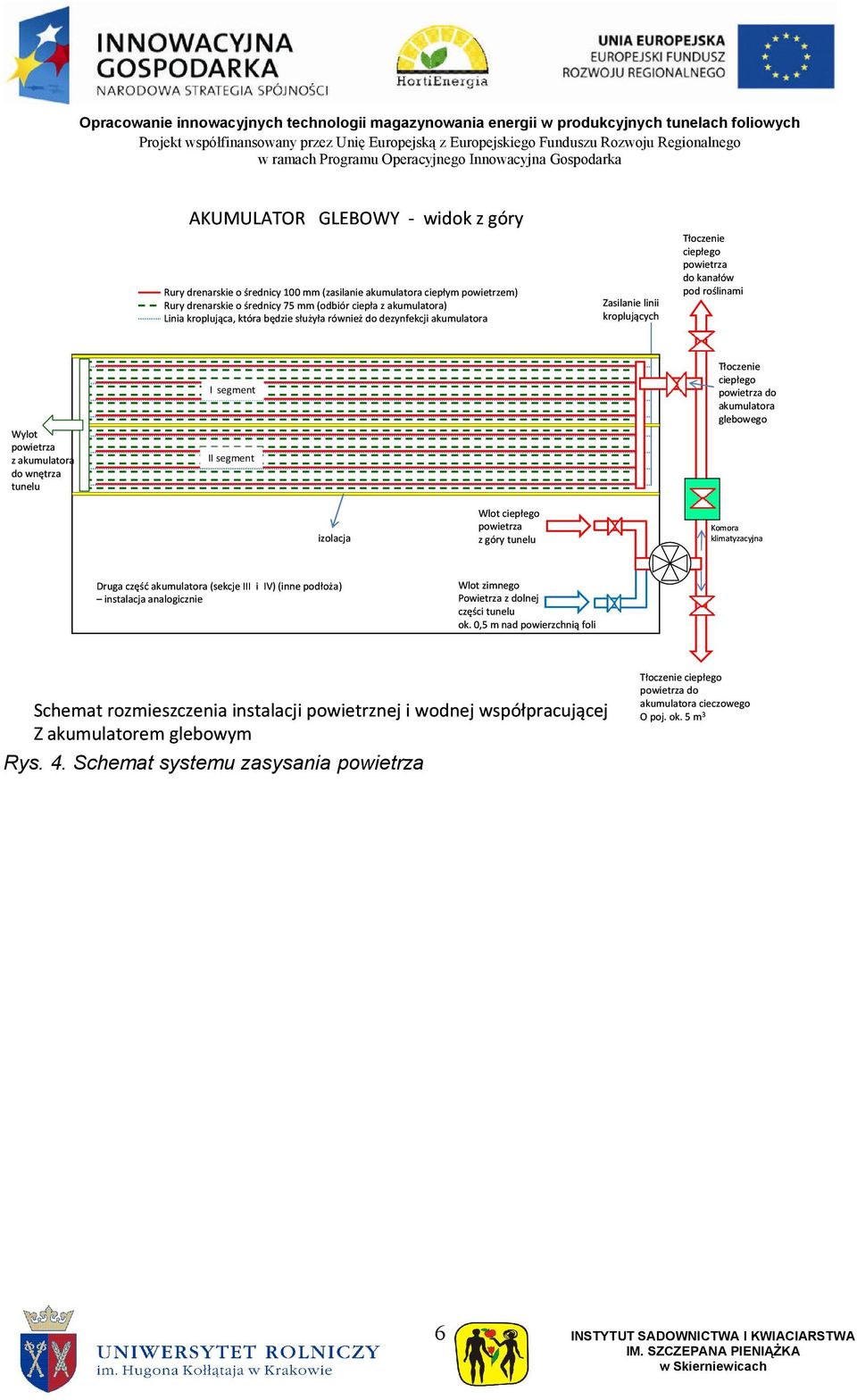

6 AKUMULATOR GLEBOWY - widok z góry Rury drenarskie o średnicy 100 mm (zasilanie akumulatora ciepłym powietrzem) Rury drenarskie o średnicy 75 mm (odbiór ciepła z akumulatora) Linia kroplująca, która będzie służyła również do dezynfekcji akumulatora Zasilanie linii kroplujących Tłoczenie ciepłego powietrza do kanałów pod roślinami Wylot powietrza z akumulatora do wnętrza tunelu I segment II segment Tłoczenie ciepłego powietrza do akumulatora glebowego izolacja Wlot ciepłego powietrza z góry tunelu Komora klimatyzacyjna Druga częśćakumulatora (sekcje III i IV) (inne podłoża) instalacja analogicznie Wlot zimnego Powietrza z dolnej części tunelu ok. 0,5 m nad powierzchnią foli Schemat rozmieszczenia instalacji powietrznej i wodnej współpracującej Z akumulatorem glebowym Rys. 4. Schemat systemu zasysania powietrza Tłoczenie ciepłego powietrza do akumulatora cieczowego O poj. ok. 5 m 3 6 INSTYTUT SADOWNICTWA I KWIACIARSTWA

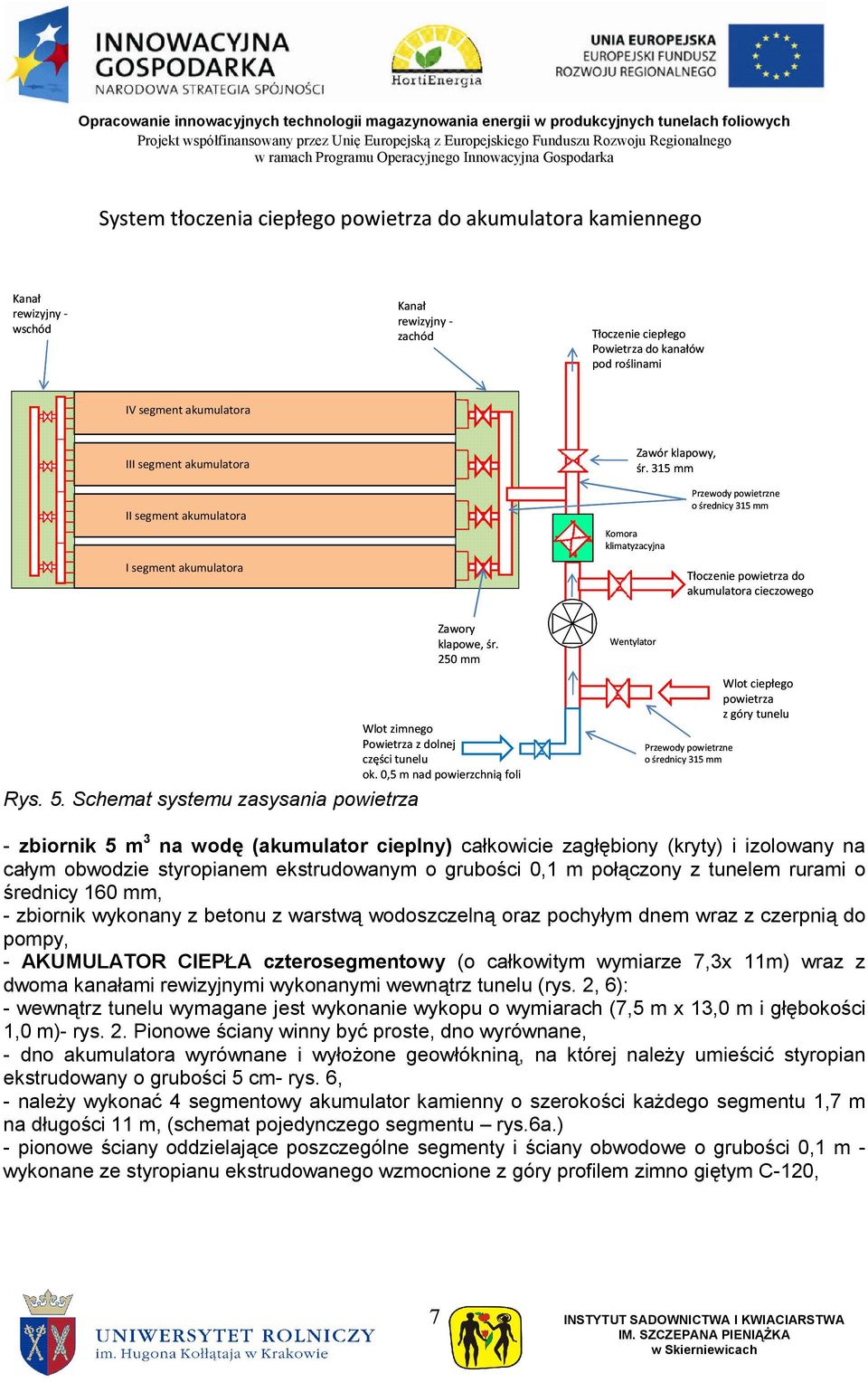

7 System tłoczenia ciepłego powietrza do akumulatora kamiennego Kanał rewizyjny - wschód Kanał rewizyjny - zachód Tłoczenie ciepłego Powietrza do kanałów pod roślinami IV segment akumulatora III segment akumulatora Zawór klapowy, śr. 315 mm II segment akumulatora I segment akumulatora Komora klimatyzacyjna Przewody powietrzne o średnicy 315 mm Tłoczenie powietrza do akumulatora cieczowego Rys. 5. Schemat systemu zasysania powietrza Zawory klapowe, śr. 250 mm Wlot zimnego Powietrza z dolnej części tunelu ok. 0,5 m nad powierzchnią foli Wentylator Wlot ciepłego powietrza z góry tunelu Przewody powietrzne o średnicy 315 mm - zbiornik 5 m 3 na wodę (akumulator cieplny) całkowicie zagłębiony (kryty) i izolowany na całym obwodzie styropianem ekstrudowanym o grubości 0,1 m połączony z tunelem rurami o średnicy 160 mm, - zbiornik wykonany z betonu z warstwą wodoszczelną oraz pochyłym dnem wraz z czerpnią do pompy, - AKUMULATOR CIEPŁA czterosegmentowy (o całkowitym wymiarze 7,3x 11m) wraz z dwoma kanałami rewizyjnymi wykonanymi wewnątrz tunelu (rys. 2, 6): - wewnątrz tunelu wymagane jest wykonanie wykopu o wymiarach (7,5 m x 13,0 m i głębokości 1,0 m)- rys. 2. Pionowe ściany winny być proste, dno wyrównane, - dno akumulatora wyrównane i wyłoŝone geowłókniną, na której naleŝy umieścić styropian ekstrudowany o grubości 5 cm- rys. 6, - naleŝy wykonać 4 segmentowy akumulator kamienny o szerokości kaŝdego segmentu 1,7 m na długości 11 m, (schemat pojedynczego segmentu rys.6a.) - pionowe ściany oddzielające poszczególne segmenty i ściany obwodowe o grubości 0,1 m - wykonane ze styropianu ekstrudowanego wzmocnione z góry profilem zimno giętym C-120, 7 INSTYTUT SADOWNICTWA I KWIACIARSTWA

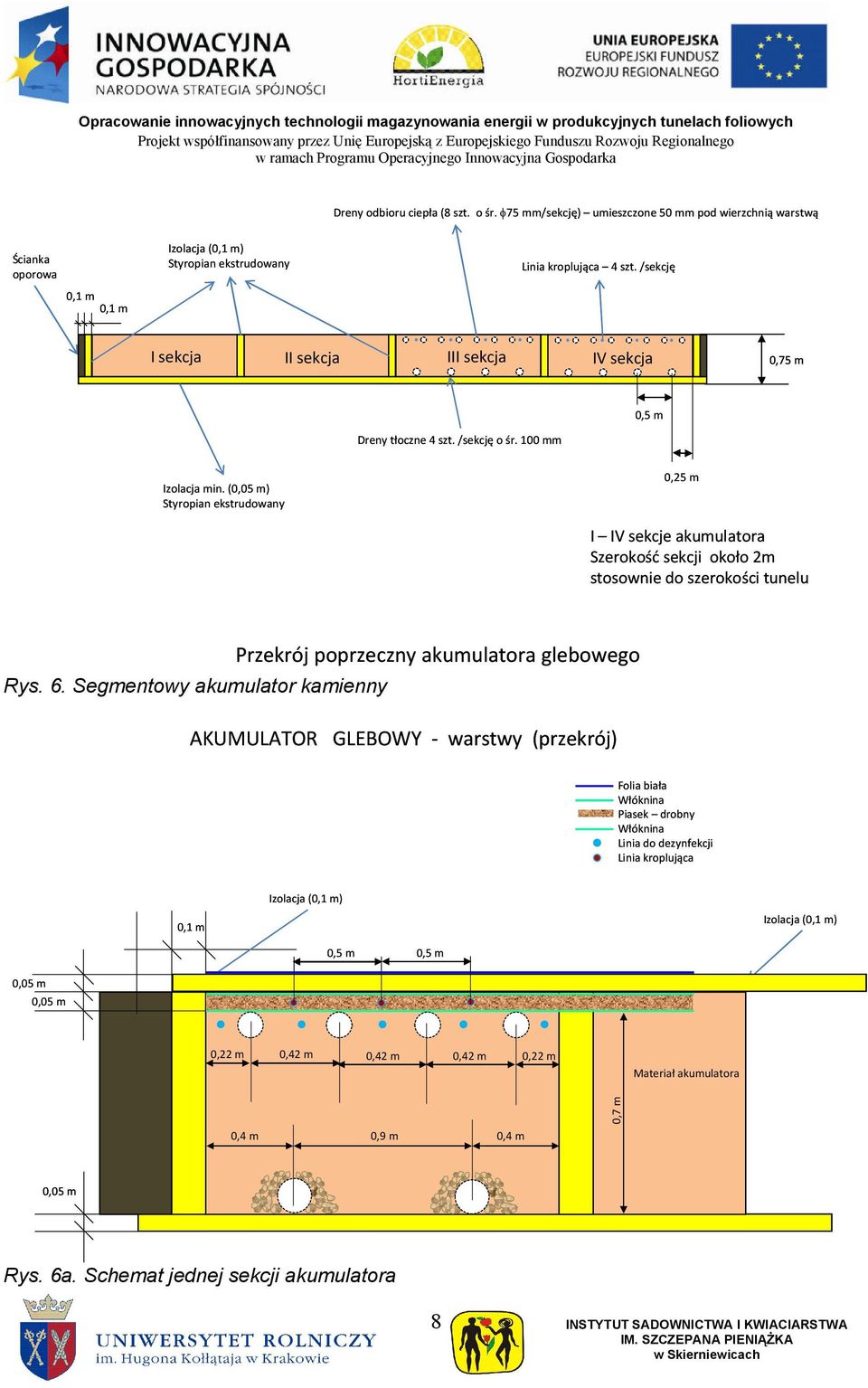

8 Dreny odbioru ciepła (8 szt. o śr. φ75 mm/sekcję) umieszczone 50 mm pod wierzchnią warstwą Ścianka oporowa Izolacja (0,1 m) Styropian ekstrudowany Linia kroplująca 4 szt. /sekcję 0,1 m 0,1 m I sekcja II sekcja III sekcja IV sekcja 0,75 m Dreny tłoczne 4 szt. /sekcjęo śr. 100 mm 0,5 m Izolacja min. (0,05 m) Styropian ekstrudowany 0,25 m I IV sekcje akumulatora Szerokość sekcji około 2m stosownie do szerokości tunelu Przekrój poprzeczny akumulatora glebowego Rys. 6. Segmentowy akumulator kamienny AKUMULATOR GLEBOWY - warstwy (przekrój) Folia biała Włóknina Piasek drobny Włóknina Linia do dezynfekcji Linia kroplująca 0,1 m Izolacja (0,1 m) 0,5 m 0,5 m Izolacja (0,1 m) 0,05 m 0,05 m 0,22 m 0,42 m 0,42 m 0,42 m 0,22 m Materiał akumulatora 0,7 m 0,4 m 0,9 m 0,4 m 0,05 m Rys. 6a. Schemat jednej sekcji akumulatora 8 INSTYTUT SADOWNICTWA I KWIACIARSTWA

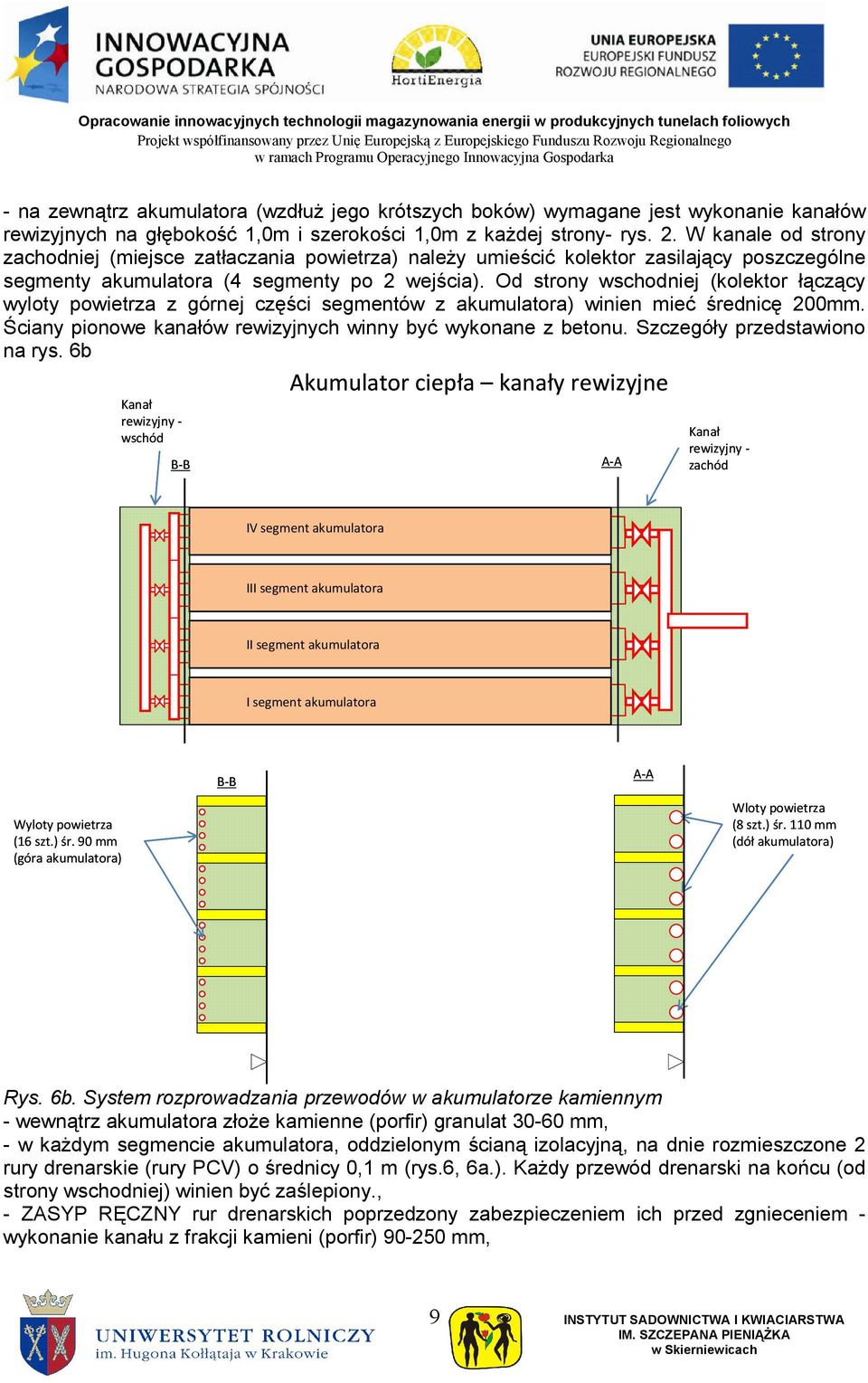

9 - na zewnątrz akumulatora (wzdłuŝ jego krótszych boków) wymagane jest wykonanie kanałów rewizyjnych na głębokość 1,0m i szerokości 1,0m z kaŝdej strony- rys. 2. W kanale od strony zachodniej (miejsce zatłaczania powietrza) naleŝy umieścić kolektor zasilający poszczególne segmenty akumulatora (4 segmenty po 2 wejścia). Od strony wschodniej (kolektor łączący wyloty powietrza z górnej części segmentów z akumulatora) winien mieć średnicę 200mm. Ściany pionowe kanałów rewizyjnych winny być wykonane z betonu. Szczegóły przedstawiono na rys. 6b Kanał rewizyjny - wschód B-B Akumulator ciepła kanały rewizyjne A-A Kanał rewizyjny - zachód IV segment akumulatora III segment akumulatora II segment akumulatora I segment akumulatora Wyloty powietrza (16 szt.) śr. 90 mm (góra akumulatora) B-B A-A Wloty powietrza (8 szt.) śr. 110 mm (dół akumulatora) Rys. 6b. System rozprowadzania przewodów w akumulatorze kamiennym - wewnątrz akumulatora złoŝe kamienne (porfir) granulat mm, - w kaŝdym segmencie akumulatora, oddzielonym ścianą izolacyjną, na dnie rozmieszczone 2 rury drenarskie (rury PCV) o średnicy 0,1 m (rys.6, 6a.). KaŜdy przewód drenarski na końcu (od strony wschodniej) winien być zaślepiony., - ZASYP RĘCZNY rur drenarskich poprzedzony zabezpieczeniem ich przed zgnieceniem - wykonanie kanału z frakcji kamieni (porfir) mm, 9 INSTYTUT SADOWNICTWA I KWIACIARSTWA

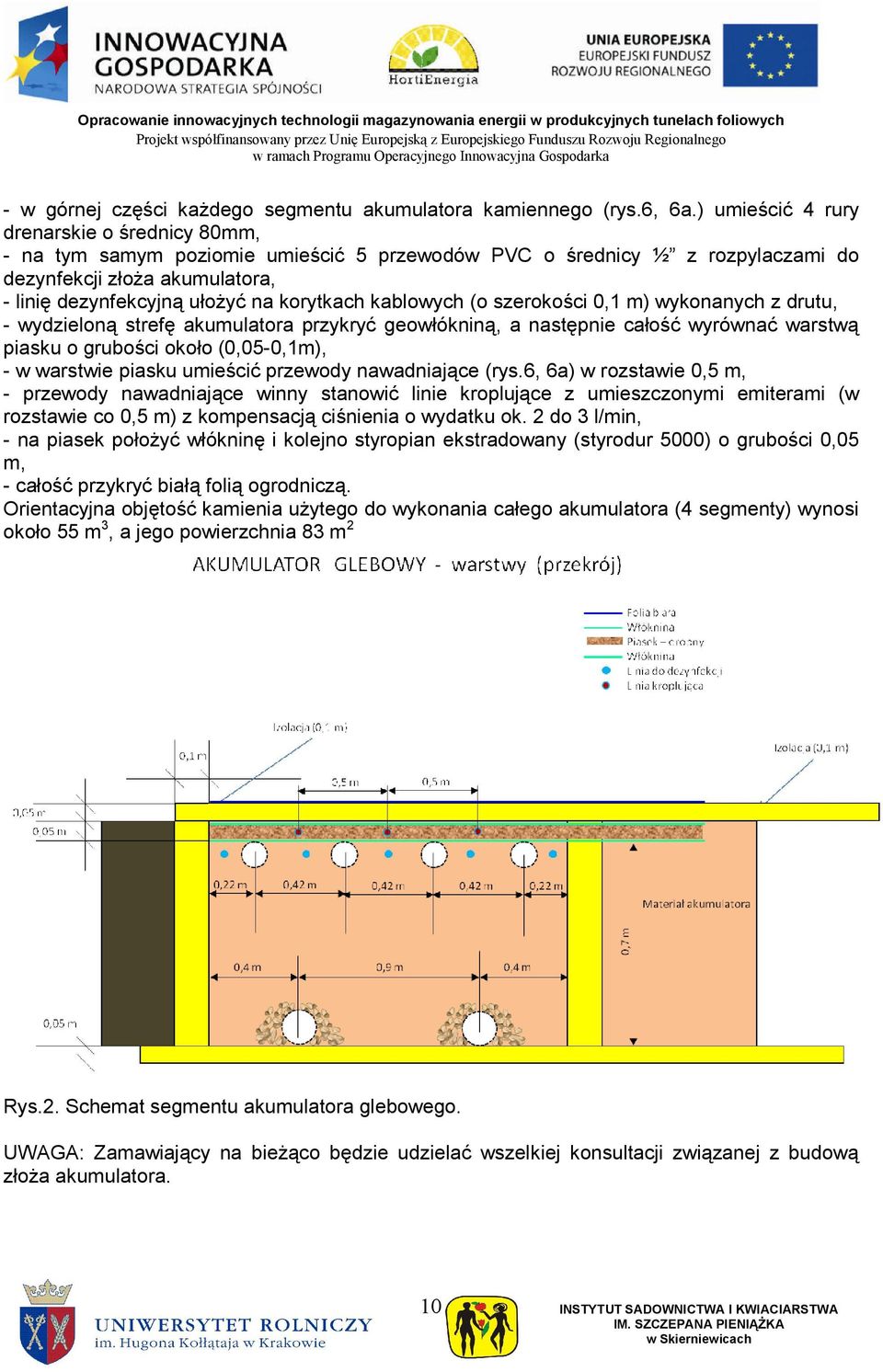

10 - w górnej części kaŝdego segmentu akumulatora kamiennego (rys.6, 6a.) umieścić 4 rury drenarskie o średnicy 80mm, - na tym samym poziomie umieścić 5 przewodów PVC o średnicy ½ z rozpylaczami do dezynfekcji złoŝa akumulatora, - linię dezynfekcyjną ułoŝyć na korytkach kablowych (o szerokości 0,1 m) wykonanych z drutu, - wydzieloną strefę akumulatora przykryć geowłókniną, a następnie całość wyrównać warstwą piasku o grubości około (0,05-0,1m), - w warstwie piasku umieścić przewody nawadniające (rys.6, 6a) w rozstawie 0,5 m, - przewody nawadniające winny stanowić linie kroplujące z umieszczonymi emiterami (w rozstawie co 0,5 m) z kompensacją ciśnienia o wydatku ok. 2 do 3 l/min, - na piasek połoŝyć włókninę i kolejno styropian ekstradowany (styrodur 5000) o grubości 0,05 m, - całość przykryć białą folią ogrodniczą. Orientacyjna objętość kamienia uŝytego do wykonania całego akumulatora (4 segmenty) wynosi około 55 m 3, a jego powierzchnia 83 m 2 Rys.2. Schemat segmentu akumulatora glebowego. UWAGA: Zamawiający na bieŝąco będzie udzielać wszelkiej konsultacji związanej z budową złoŝa akumulatora. 10 INSTYTUT SADOWNICTWA I KWIACIARSTWA

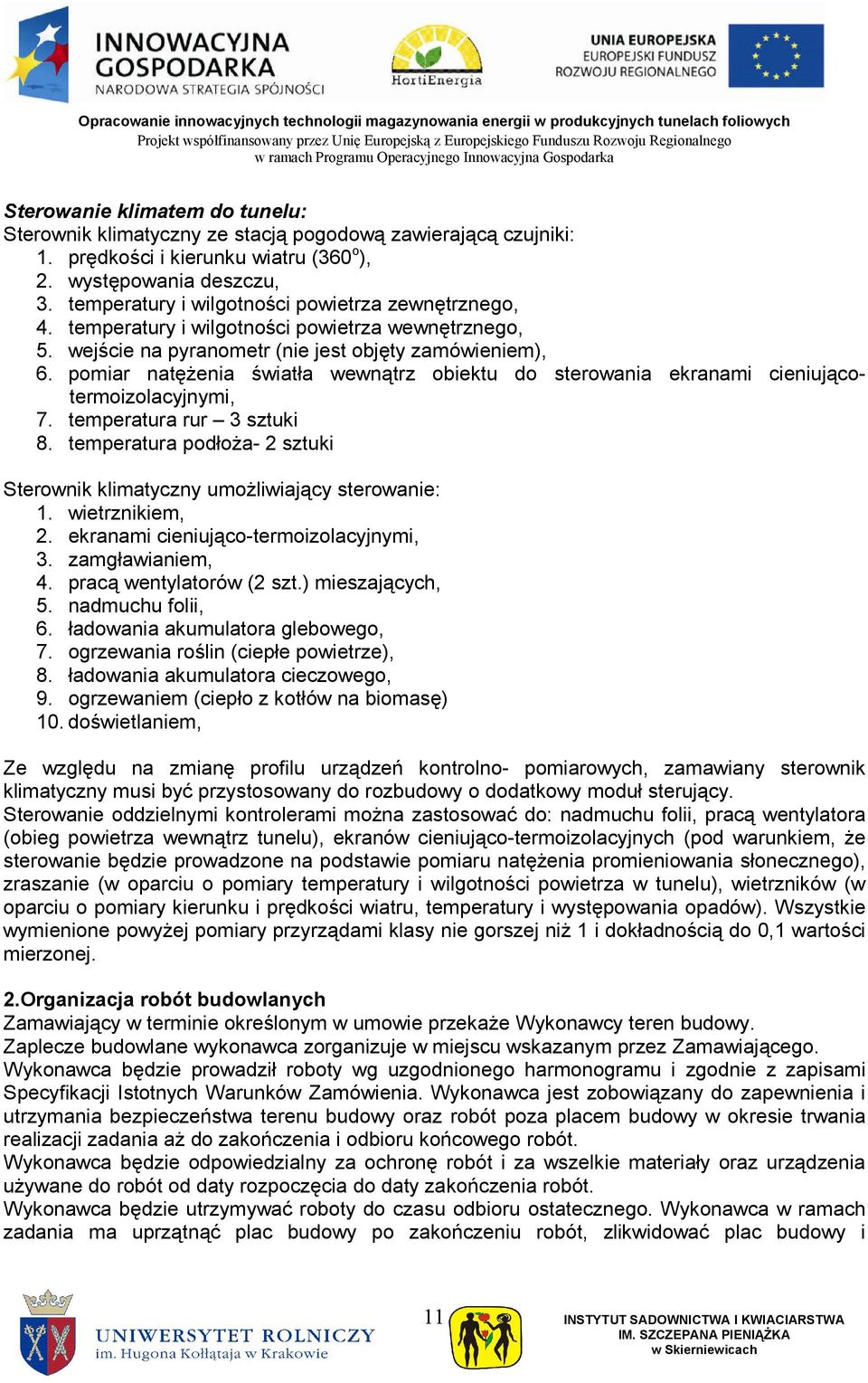

11 Sterowanie klimatem do tunelu: Sterownik klimatyczny ze stacją pogodową zawierającą czujniki: 1. prędkości i kierunku wiatru (360 o ), 2. występowania deszczu, 3. temperatury i wilgotności powietrza zewnętrznego, 4. temperatury i wilgotności powietrza wewnętrznego, 5. wejście na pyranometr (nie jest objęty zamówieniem), 6. pomiar natęŝenia światła wewnątrz obiektu do sterowania ekranami cieniującotermoizolacyjnymi, 7. temperatura rur 3 sztuki 8. temperatura podłoŝa- 2 sztuki Sterownik klimatyczny umoŝliwiający sterowanie: 1. wietrznikiem, 2. ekranami cieniująco-termoizolacyjnymi, 3. zamgławianiem, 4. pracą wentylatorów (2 szt.) mieszających, 5. nadmuchu folii, 6. ładowania akumulatora glebowego, 7. ogrzewania roślin (ciepłe powietrze), 8. ładowania akumulatora cieczowego, 9. ogrzewaniem (ciepło z kotłów na biomasę) 10. doświetlaniem, Ze względu na zmianę profilu urządzeń kontrolno- pomiarowych, zamawiany sterownik klimatyczny musi być przystosowany do rozbudowy o dodatkowy moduł sterujący. Sterowanie oddzielnymi kontrolerami moŝna zastosować do: nadmuchu folii, pracą wentylatora (obieg powietrza wewnątrz tunelu), ekranów cieniująco-termoizolacyjnych (pod warunkiem, Ŝe sterowanie będzie prowadzone na podstawie pomiaru natęŝenia promieniowania słonecznego), zraszanie (w oparciu o pomiary temperatury i wilgotności powietrza w tunelu), wietrzników (w oparciu o pomiary kierunku i prędkości wiatru, temperatury i występowania opadów). Wszystkie wymienione powyŝej pomiary przyrządami klasy nie gorszej niŝ 1 i dokładnością do 0,1 wartości mierzonej. 2.Organizacja robót budowlanych Zamawiający w terminie określonym w umowie przekaŝe Wykonawcy teren budowy. Zaplecze budowlane wykonawca zorganizuje w miejscu wskazanym przez Zamawiającego. Wykonawca będzie prowadził roboty wg uzgodnionego harmonogramu i zgodnie z zapisami Specyfikacji Istotnych Warunków Zamówienia. Wykonawca jest zobowiązany do zapewnienia i utrzymania bezpieczeństwa terenu budowy oraz robót poza placem budowy w okresie trwania realizacji zadania aŝ do zakończenia i odbioru końcowego robót. Wykonawca będzie odpowiedzialny za ochronę robót i za wszelkie materiały oraz urządzenia uŝywane do robót od daty rozpoczęcia do daty zakończenia robót. Wykonawca będzie utrzymywać roboty do czasu odbioru ostatecznego. Wykonawca w ramach zadania ma uprzątnąć plac budowy po zakończeniu robót, zlikwidować plac budowy i 11 INSTYTUT SADOWNICTWA I KWIACIARSTWA

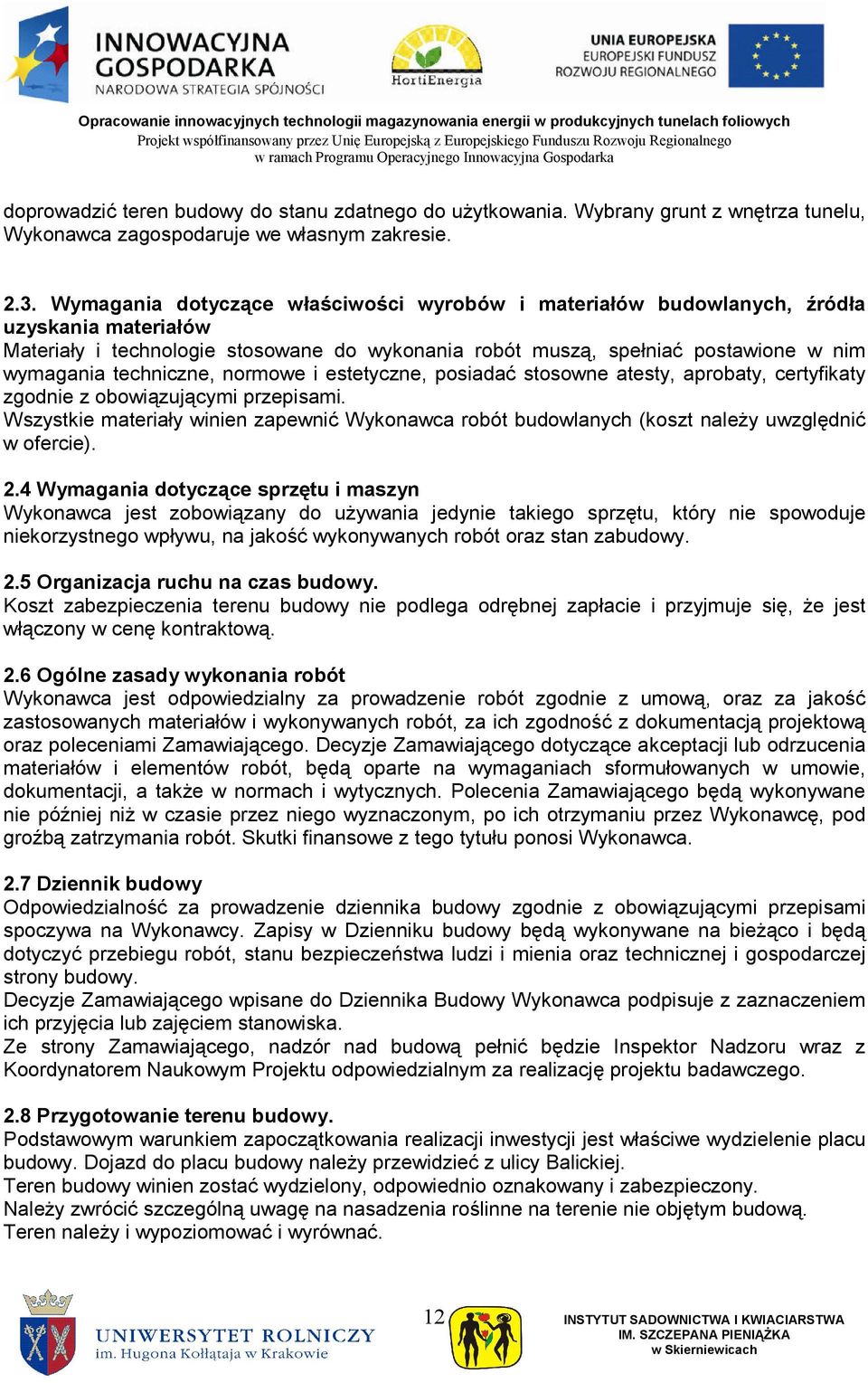

12 doprowadzić teren budowy do stanu zdatnego do uŝytkowania. Wybrany grunt z wnętrza tunelu, Wykonawca zagospodaruje we własnym zakresie Wymagania dotyczące właściwości wyrobów i materiałów budowlanych, źródła uzyskania materiałów Materiały i technologie stosowane do wykonania robót muszą, spełniać postawione w nim wymagania techniczne, normowe i estetyczne, posiadać stosowne atesty, aprobaty, certyfikaty zgodnie z obowiązującymi przepisami. Wszystkie materiały winien zapewnić Wykonawca robót budowlanych (koszt naleŝy uwzględnić w ofercie). 2.4 Wymagania dotyczące sprzętu i maszyn Wykonawca jest zobowiązany do uŝywania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu, na jakość wykonywanych robót oraz stan zabudowy. 2.5 Organizacja ruchu na czas budowy. Koszt zabezpieczenia terenu budowy nie podlega odrębnej zapłacie i przyjmuje się, Ŝe jest włączony w cenę kontraktową. 2.6 Ogólne zasady wykonania robót Wykonawca jest odpowiedzialny za prowadzenie robót zgodnie z umową, oraz za jakość zastosowanych materiałów i wykonywanych robót, za ich zgodność z dokumentacją projektową oraz poleceniami Zamawiającego. Decyzje Zamawiającego dotyczące akceptacji lub odrzucenia materiałów i elementów robót, będą oparte na wymaganiach sformułowanych w umowie, dokumentacji, a takŝe w normach i wytycznych. Polecenia Zamawiającego będą wykonywane nie później niŝ w czasie przez niego wyznaczonym, po ich otrzymaniu przez Wykonawcę, pod groźbą zatrzymania robót. Skutki finansowe z tego tytułu ponosi Wykonawca. 2.7 Dziennik budowy Odpowiedzialność za prowadzenie dziennika budowy zgodnie z obowiązującymi przepisami spoczywa na Wykonawcy. Zapisy w Dzienniku budowy będą wykonywane na bieŝąco i będą dotyczyć przebiegu robót, stanu bezpieczeństwa ludzi i mienia oraz technicznej i gospodarczej strony budowy. Decyzje Zamawiającego wpisane do Dziennika Budowy Wykonawca podpisuje z zaznaczeniem ich przyjęcia lub zajęciem stanowiska. Ze strony Zamawiającego, nadzór nad budową pełnić będzie Inspektor Nadzoru wraz z Koordynatorem Naukowym Projektu odpowiedzialnym za realizację projektu badawczego. 2.8 Przygotowanie terenu budowy. Podstawowym warunkiem zapoczątkowania realizacji inwestycji jest właściwe wydzielenie placu budowy. Dojazd do placu budowy naleŝy przewidzieć z ulicy Balickiej. Teren budowy winien zostać wydzielony, odpowiednio oznakowany i zabezpieczony. NaleŜy zwrócić szczególną uwagę na nasadzenia roślinne na terenie nie objętym budową. Teren naleŝy i wypoziomować i wyrównać. 12 INSTYTUT SADOWNICTWA I KWIACIARSTWA

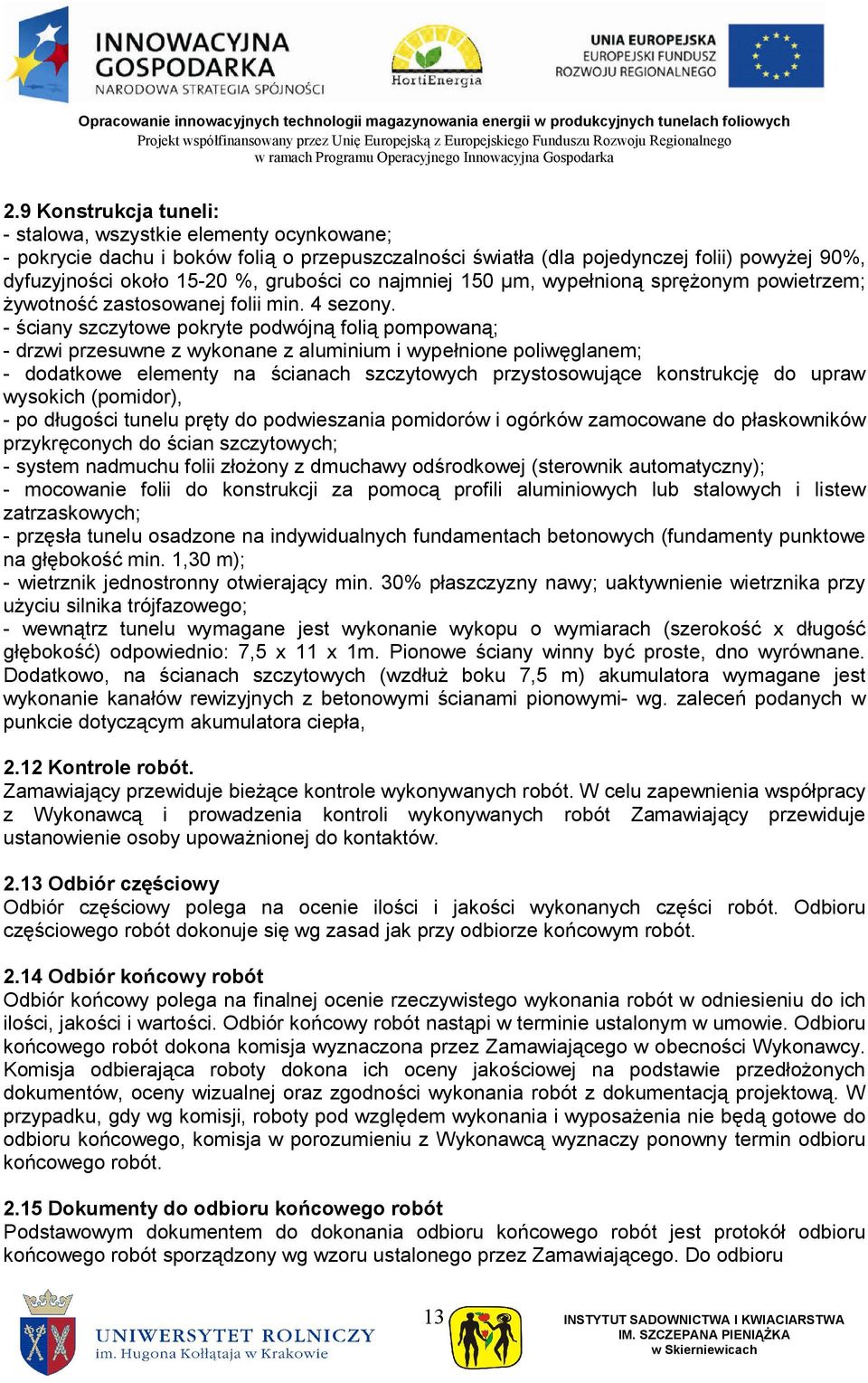

13 2.9 Konstrukcja tuneli: - stalowa, wszystkie elementy ocynkowane; - pokrycie dachu i boków folią o przepuszczalności światła (dla pojedynczej folii) powyŝej 90%, dyfuzyjności około %, grubości co najmniej 150 µm, wypełnioną spręŝonym powietrzem; Ŝywotność zastosowanej folii min. 4 sezony. - ściany szczytowe pokryte podwójną folią pompowaną; - drzwi przesuwne z wykonane z aluminium i wypełnione poliwęglanem; - dodatkowe elementy na ścianach szczytowych przystosowujące konstrukcję do upraw wysokich (pomidor), - po długości tunelu pręty do podwieszania pomidorów i ogórków zamocowane do płaskowników przykręconych do ścian szczytowych; - system nadmuchu folii złoŝony z dmuchawy odśrodkowej (sterownik automatyczny); - mocowanie folii do konstrukcji za pomocą profili aluminiowych lub stalowych i listew zatrzaskowych; - przęsła tunelu osadzone na indywidualnych fundamentach betonowych (fundamenty punktowe na głębokość min. 1,30 m); - wietrznik jednostronny otwierający min. 30% płaszczyzny nawy; uaktywnienie wietrznika przy uŝyciu silnika trójfazowego; - wewnątrz tunelu wymagane jest wykonanie wykopu o wymiarach (szerokość x długość głębokość) odpowiednio: 7,5 x 11 x 1m. Pionowe ściany winny być proste, dno wyrównane. Dodatkowo, na ścianach szczytowych (wzdłuŝ boku 7,5 m) akumulatora wymagane jest wykonanie kanałów rewizyjnych z betonowymi ścianami pionowymi- wg. zaleceń podanych w punkcie dotyczącym akumulatora ciepła, 2.12 Kontrole robót. Zamawiający przewiduje bieŝące kontrole wykonywanych robót. W celu zapewnienia współpracy z Wykonawcą i prowadzenia kontroli wykonywanych robót Zamawiający przewiduje ustanowienie osoby upowaŝnionej do kontaktów Odbiór częściowy Odbiór częściowy polega na ocenie ilości i jakości wykonanych części robót. Odbioru częściowego robót dokonuje się wg zasad jak przy odbiorze końcowym robót Odbiór końcowy robót Odbiór końcowy polega na finalnej ocenie rzeczywistego wykonania robót w odniesieniu do ich ilości, jakości i wartości. Odbiór końcowy robót nastąpi w terminie ustalonym w umowie. Odbioru końcowego robót dokona komisja wyznaczona przez Zamawiającego w obecności Wykonawcy. Komisja odbierająca roboty dokona ich oceny jakościowej na podstawie przedłoŝonych dokumentów, oceny wizualnej oraz zgodności wykonania robót z dokumentacją projektową. W przypadku, gdy wg komisji, roboty pod względem wykonania i wyposaŝenia nie będą gotowe do odbioru końcowego, komisja w porozumieniu z Wykonawcą wyznaczy ponowny termin odbioru końcowego robót Dokumenty do odbioru końcowego robót Podstawowym dokumentem do dokonania odbioru końcowego robót jest protokół odbioru końcowego robót sporządzony wg wzoru ustalonego przez Zamawiającego. Do odbioru 13 INSTYTUT SADOWNICTWA I KWIACIARSTWA

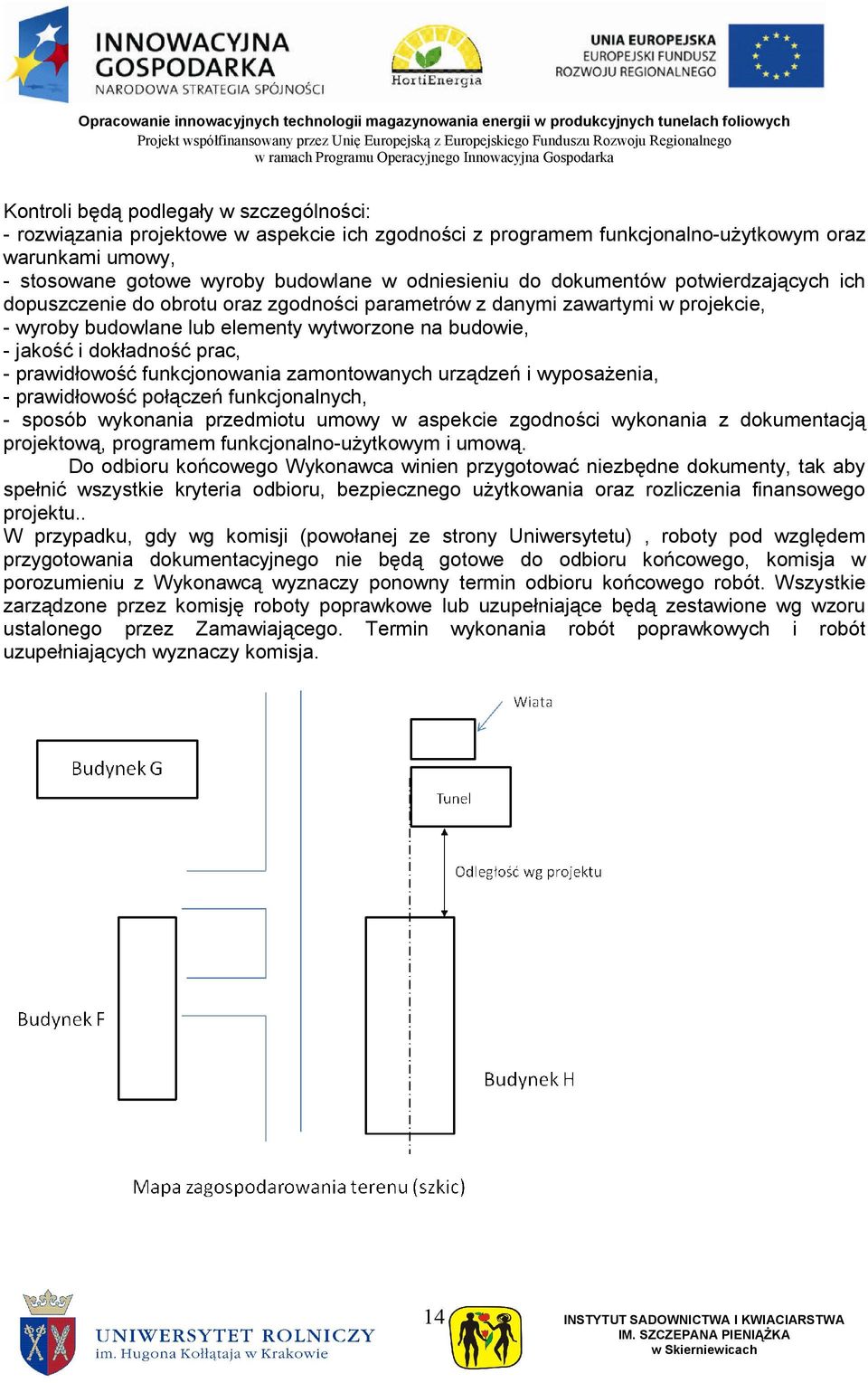

14 Kontroli będą podlegały w szczególności: - rozwiązania projektowe w aspekcie ich zgodności z programem funkcjonalno-uŝytkowym oraz warunkami umowy, - stosowane gotowe wyroby budowlane w odniesieniu do dokumentów potwierdzających ich dopuszczenie do obrotu oraz zgodności parametrów z danymi zawartymi w projekcie, - wyroby budowlane lub elementy wytworzone na budowie, - jakość i dokładność prac, - prawidłowość funkcjonowania zamontowanych urządzeń i wyposaŝenia, - prawidłowość połączeń funkcjonalnych, - sposób wykonania przedmiotu umowy w aspekcie zgodności wykonania z dokumentacją projektową, programem funkcjonalno-uŝytkowym i umową. Do odbioru końcowego Wykonawca winien przygotować niezbędne dokumenty, tak aby spełnić wszystkie kryteria odbioru, bezpiecznego uŝytkowania oraz rozliczenia finansowego projektu.. W przypadku, gdy wg komisji (powołanej ze strony Uniwersytetu), roboty pod względem przygotowania dokumentacyjnego nie będą gotowe do odbioru końcowego, komisja w porozumieniu z Wykonawcą wyznaczy ponowny termin odbioru końcowego robót. Wszystkie zarządzone przez komisję roboty poprawkowe lub uzupełniające będą zestawione wg wzoru ustalonego przez Zamawiającego. Termin wykonania robót poprawkowych i robót uzupełniających wyznaczy komisja. 14 INSTYTUT SADOWNICTWA I KWIACIARSTWA
