Stacja czołowa CMP-200 Platforma medialna RoHS 1RU w standardowej 19 szafie RACK opcjonalnie, moduł modulacji na przednim panelu (8 kanałów QAM/DTMB/OFDM) 4 GbE porty Ethernet na przednim panelu (2

SD przez CVBS odbiór maksymalnie 24 kanałów DVB-C/DTMB/DVB- S/S2 zdalne zarządzanie siecią oraz aktualizacja oprogramowania z wykorzystaniem przyjaznego GUI zmiany ustawień widoczne są natychmiast,

dla rynku telewizji komercyjnej oraz tradycyjnego rynku DTV.

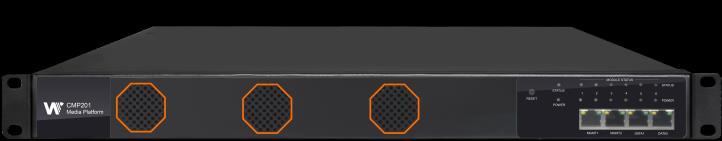

1 Stacja czołowa CMP-200 Platforma medialna RoHS 1RU w standardowej 19 szafie RACK opcjonalnie, moduł modulacji na przednim panelu (8 kanałów QAM/DTMB/OFDM) 4 GbE porty Ethernet na przednim panelu (2 do zarządzania, 2 do transmisji danych) 6 gniazd dla modułów funkcyjnych w tylnym panelu (pracujące w trybie hot-swap) enkodowanie maksymalnie 24 kanałów HD przez enkodowanie maksymalnie 48 kanałów SD przez CVBS odbiór maksymalnie 24 kanałów DVB-C/DTMB/DVB- S/S2 zdalne zarządzanie siecią oraz aktualizacja oprogramowania z wykorzystaniem przyjaznego GUI zmiany ustawień widoczne są natychmiast, bez konieczności restartu prosta instalacja i konfiguracja poprzez webinterface CMP-200 jest platformą cyfrową nowej generacji o modułowej konstrukcji, dedykowaną jako efektywne kosztowo rozwiązanie dla rynku telewizji komercyjnej oraz tradycyjnego rynku DTV. Dzięki korzyściom płynącym z wysokiej wydajności oraz dużej elastyczności, produkt CMP-200 spełnia wszystkie najważniejsze wymagania dostarczania sygnałów wideo, dotyczące odbioru sygnału, deszyfrowania, kodowania, multipleksowania, modulacji i przetwarzania IP wszystko to w jednym urządzeniu. Możliwość doboru modułów enkodujących (komercyjnych lub profesjonalnych), modułów odbiorczych wielostrumieniowych oraz modulatora, pozwala elastycznie konfigurować stację, by spełniała wymagania dotyczące transmisji wideo. Ze względu na zwartą konstrukcję i rozbudowaną funkcjonalność, CMP-200 może być stosowany w hotelu, szpitalu, spółdzielni, klubie, domu studenckim i stacji czołowej DTV, gdzie wiele programów musi być przetwarzanych jednocześnie a rozwiązanie musi być efektywne kosztowo.

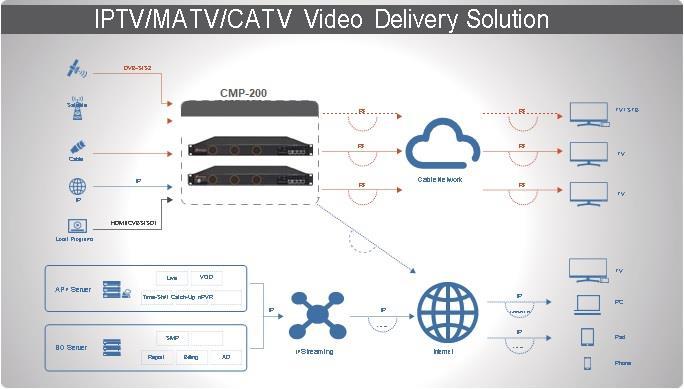

2 SCHEMAT APLIKACJI

3 PARAMETRY TECHNICZNE Moduł odbiornika DVB-C/ DTMB DVB-C Tryb QAM 4 kanały przez 1 port RF (złącze żeńskie) 2 x sloty PCMA Ilość deszyfrowanych serwisów zależna jest od zastosowanego modułu. A/C załącznik 16/32/64/128/256QAM Ms/s 40-80dBµV DTMB 4 kanały przez 1 port RF (złącze żeńskie) 2 x sloty PCMA Ilość deszyfrowanych serwisów zależna jest od zastosowanego modułu. 16/32/64/128/256QAM 40-80dBµV systemy dostępu systemy dostępu Moduł odbiornika DVB-C zał. B/ISDB-T DVB-C zał B DTMB 4 kanały przez 1 port RF (złącze żeńskie) 4 kanały przez 1 port RF (złącze żeńskie) 2 x sloty PCMA 2 x sloty PCMA Tryb QAM Ilość zdekodowanego kanału zależy od możliwości. 2 może być różne A/C załącznik 6MHz 64/256QAM 5.057Ms/s (64QAM) 5.360Ms/s (256QAM) 40-80dBµV systemy dostępu Ilość zdekodowanego kanału zależy od możliwości. 2 może być różne DOPSK, QPSK, 16/64QAM FEC Automatyczny 1/2, 2/3, 3/4, 5/6, 7/ dBm systemy dostępu

Moduł odbiornika FTA DVB-S/S2 DVB-S/ S2 Moc LNB Napięcie LNB Prąd LNB C/Ku, 4 kanały poprzez 4RF (złącza typu żeńskie) Niezależne zasilanie przez LNB-1 & LNB-3 13V/ 18V Max.

35 Symbol Rate DVB-S: 1-45Msps DVB-S2: 1-45 Msps FEC DVB-S: 1/2, 2/3, 3/4, 5/6, 7/8 DVB-S2: 1/2, 3/5, 2/3, ¾, 4/5, 5/6, 8/9, 9/10 DVB-T/ T2 Moduł odbiornika DVB-T/T2 z 4 kanały poprzez 1 port RF 2 x

2 może być różne DVB-T: QPSK/ 16/64QAM DVB-T: QPSK/16/64/256QAM Odstęp ochronny DVB-T: 1/4, 1/8, 1/16, 1/32 DVB-T2: 1/4, 1/8, 1/16, 1/32, 1/128, 19/256, 19/128 Rozmiar FFT DVB-T: 2K, 8K DVB-T2:

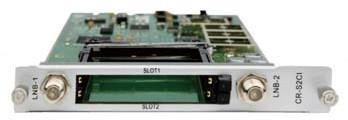

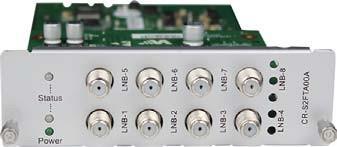

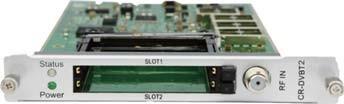

4 Moduł odbiornika FTA DVB-S/S2 DVB-S/ S2 Moc LNB Napięcie LNB Prąd LNB C/Ku, 4 kanały poprzez 4RF (złącza typu żeńskie) Niezależne zasilanie przez LNB-1 & LNB-3 13V/ 18V Max. 400mA QPSK, 8PSK, 16APSK MHz dBm Roll-off factor 0.15, 0.20, 0.25, 0.35 Symbol Rate DVB-S: 1-45Msps DVB-S2: 1-45 Msps FEC DVB-S: 1/2, 2/3, 3/4, 5/6, 7/8 DVB-S2: 1/2, 3/5, 2/3, ¾, 4/5, 5/6, 8/9, 9/10 DVB-T/ T2 Moduł odbiornika DVB-T/T2 z 4 kanały poprzez 1 port RF 2 x sloty PCMA Ilość zdekodowanego kanału zależy od możliwości. 2 może być różne DVB-T: QPSK/ 16/64QAM DVB-T: QPSK/16/64/256QAM Odstęp ochronny DVB-T: 1/4, 1/8, 1/16, 1/32 DVB-T2: 1/4, 1/8, 1/16, 1/32, 1/128, 19/256, 19/128 Rozmiar FFT DVB-T: 2K, 8K DVB-T2: 1/2/4/8/16/32K dBm systemy dostępu DVB-S/ S2 Moduł Moc LNB Napięcie LNB Prąd LNB C/Ku, 4 kanały poprzez 4RF (złącza typu żeńskie) CH1 &CH2 przez LNB-1 CH3 &CH4 przez LNB-2 Niezależne zasilanie do każdego LNB 13V/ 18V Max. 400mA 2 x sloty PCMA Ilość zdekodowanego kanału zależy od możliwości. 2 może być różne QPSK, 8PSK, 16APSK MHz dBm Roll-off factor 0.15, 0.20, 0.25, 0.35 Symbol Rate FEC DVB-S: 1-45Msps DVB-S2: 1-45 Msps DVB-S: 1/2, 2/3, 3/4, 5/6, 7/8 DVB-S2: 1/2, 3/5, 2/3, ¾, 4/5, 5/6, 8/9, 9/10 systemy dostępu DVB-S/ S2 Moc LNB Napięcie LNB Prąd LNB Moduł odbiornika FTA DVB-S/S2 C/Ku, 8 kanałów poprzez 8RF (złącza typu żeńskie) Niezależne zasilanie przez LNB-1, LNB-3, LNB-5 i LNB-7 13V/ 18V Max. 400mA QPSK, 8PSK, 16APSK MHz dBm Roll-off factor 0.15, 0.20, 0.25, 0.35 Symbol Rate DVB-S: 1-45Msps DVB-S2: 1-45 Msps FEC DVB-S: 1/2, 2/3, 3/4, 5/6, 7/8 DVB-S2: 1/2, 3/5, 2/3, ¾, 4/5, 5/6, 8/9, 9/10

Modułodbiornika 8VSB Moduł modulacji QAM 8VSB Modulacja 4 kanały poprzez 1 port RF 50-860MHz 6MHz 8VSB -80- - 20dBm QAM 16 niesąsiedniokanałowych częstotliwości przez 1RF port

106dBµV >40dB Moduł modulacji OFDM Moduł modulacji QAMA OFDM QAMA 4/8 częstotliwości przez 1RF port 4/8 częstotliwości przez 1RF port Standard ETSI EN 300744 Standard ITU-T J83

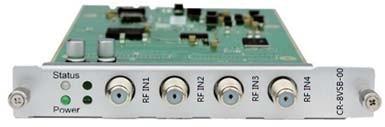

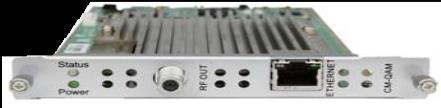

5 Modułodbiornika 8VSB Moduł modulacji QAM 8VSB Modulacja 4 kanały poprzez 1 port RF MHz 6MHz 8VSB dBm QAM 16 niesąsiedniokanałowych częstotliwości przez 1RF port 1 x RJ45 Zarezerwowany do skramplingu Standard ITU-T J.83 Załącznik A/B/C 1632/64/128/256QAM Ms/s Max. 106dBµV >40dB Moduł modulacji OFDM Moduł modulacji QAMA OFDM QAMA 4/8 częstotliwości przez 1RF port 4/8 częstotliwości przez 1RF port Standard ETSI EN Standard ITU-T J83 załącznik A/B/C 8MHz QPSK/ 16QAM/ 64 QAM 16/32/64/128/256QAM Odstęp ochronny 1/4, 1/8, 1/16, 1/32 Odstęp ochronny 1/4, 1/8, 1/16, 1/ Ms/s Ms/s Rozmiar FFT 2, 8K Max. 100dBµV Kod Rate 1,2/ 2/3, 3/4, 5/6, 7/8 32dB Max. 100dBµV 32dB

Moduł modulacji DTMB Moduł modulacji QAMB DTMB QAMB 4/8 częstotliwości przez 1RF port (złącza typu żeńskie) 75 Ohm 4/8

1/4, 1/8, 1/16, 1/32 Max. 100dBµV 32dB Standard Symbol Rate ITU-T J.83 załącznik B 6/7//8MHz 64/256QAM 3.6-6.9Ms/s Max.

264/AVC HD: MP/HP@L4.0 SD: MP/HP@L3.0 MPEG-2 SD: MP@ML HD:1080p@25/30fps, 1080i@50/60fps, 720p@50/6 CBR/VBR 1.000-14.

2 HD:1080p@25/30fps, 1080i@50/60fps, 720p@50/60fps VBR 600-12.

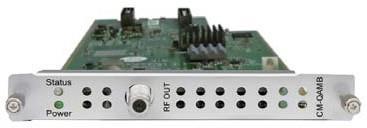

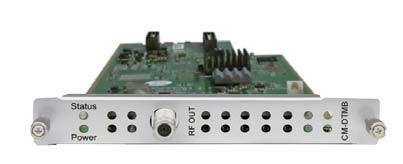

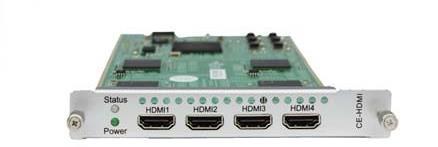

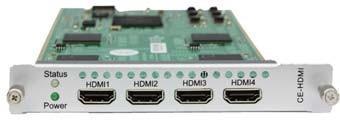

6 Moduł modulacji DTMB Moduł modulacji QAMB DTMB QAMB 4/8 częstotliwości przez 1RF port (złącza typu żeńskie) 75 Ohm 4/8 częstotliwości przez 1RF port (złącza typu żeńskie) 75 Ohm Standard DTMB GB QAM-NR/ 4/16/32/64QAM Odstęp ochronny 1/4, 1/8, 1/16, 1/32 Max. 100dBµV 32dB Standard Symbol Rate ITU-T J.83 załącznik B 6/7//8MHz 64/256QAM Ms/s Max. 100dBµV 32dB Profesjonalny moduł enkodera Ekonomiczny moduł enkodera przepłynności 4 kanały poprzez 4 (złącza typu żeńskie) H.264/AVC HD: MP/HP@L4.0 SD: MP/HP@L3.0 MPEG-2 SD: MP@ML HD:1080p@25/30fps, 1080i@50/60fps, 720p@50/6 CBR/VBR Kbps przepłynności 4 kanały poprzez 4 (złącza typu żeńskie) H.264/AVC HD:MP/HP@L4.0/ 4.1/4.2 SD: MP/HP@L3.0/3.1/3.2 HD:1080p@25/30fps, 1080i@50/60fps, 720p@50/60fps VBR Kbps IBBP Wielkość GOP 1-99 MPEG-1 Poziom II AAC (opcja), AC3 (opcja MPEG-1 Poziom II AAC (opcja), AC3 (opcja przepłynność przepłynność Szybkość próbkowania audio 48KHz Szybkość próbkowania audio 48KHz Nakładka OSD Tekst, Obraz, kod QR

Moduł enkodera z CC Przepłynność 2 kanały poprzez 2 (złącza typu żeńskie), złącze CC przez RCA H.264/AVC HD: MP/HP@L4.0 SD: MP/HP@L3.0 MPEG-2 SD: MP@ML HD: MP@HL HD:1080p@25/29.97/50/59.

0 włączając downmix) Profesjonalny moduł enkodear CVBS Przepłynność Moduł enkodera z YPbPr/CC 2 kanały poprzez 2 (złącza typu żeńskie), złącze CC przez RCA H.264/AVC HD: MP/HP@L4.0 SD: MP/HP@L3.

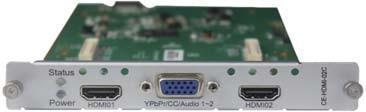

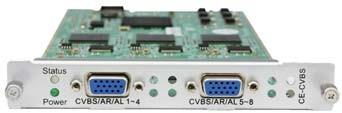

7 Moduł enkodera z CC Przepłynność 2 kanały poprzez 2 (złącza typu żeńskie), złącze CC przez RCA H.264/AVC HD: MP/HP@L4.0 SD: MP/HP@L3.0 MPEG-2 SD: MP@ML HD: MP@HL HD:1080p@25/29.97/50/59.94fps, 1080i@50/60fps, 720p@50/6. Dla MPEG- 2 max redukcja kodowania sygnału wejściowego =1080i@60fps CBR Kbps MPEG-1 Poziom II AAC (opcja), AC3 (opcja Stereo (2.0 włączając downmix) Profesjonalny moduł enkodear CVBS Przepłynność Moduł enkodera z YPbPr/CC 2 kanały poprzez 2 (złącza typu żeńskie), złącze CC przez RCA H.264/AVC HD: MP/HP@L4.0 SD: MP/HP@L3.0 MPEG-2 SD: MP@ML HD: MP@HL HD:1080p@25/29.97/50/59.94fps, 1080i@50/60fps, 720p@50/6. Dla MPEG- 2 max redukcja kodowania sygnału wejściowego =1080i@60fps CBR Szybkość próbkowania audio Kbps MPEG-1 Poziom II AAC (opcja), AC3 (opcja Stereo (2.0 włączając downmix) Ekonomiczny moduł enkodera CVBS 6 kanałów poprzez 2 złącza DB15 każde złącze DB15 dla 3 kanałów 2 xrca są w zestawie z modułem H.264/AVC HD: MP/HP@L3.0 MPEG-2 SD: MP@ML CBR/VBR MPEG-1 Poziom II 8 kanałów poprzez 2 złącza DB15 każde złącze DB15 dla 4 kanałów 2xRCA są w zestawie z modułem H.264/AVC SD:MP/HP@L3.0/3.1/3.2 VBR IBBP Wielkość GOP 1-99 Nakładka OSD MPEG-1 Poziom II Tekst, Obraz, kod QR

Ekonomiczny moduł enkodera CVBS Moduł enkodera SDI CVBS Moduł przetwarzania EAS 16 kanałów poprzez 4 złącza DB15 każde złącze DB15 dla 4 kanałów 4xRCA są w zestawie z

2 VBR IBBP Wielkość GOP 1-99 Nakładka OSD EAS ASI Złącze RJ45 Przepłynność Automatyczn MPEG-1 Poziom II Tekst, Obraz, kod QR SDI Przepłynność Cyfrowe wyjście EAS (SCTL-18)

. Dla wejścia cyfrowego EAS SCTE-18 10/100M Ethernet CBR 5.00 8.000Kbps MPEG-1 Poziom II, AAC-LC/HE, AC3 2 kanały poprzez 2 złącza SDI lub CVBS przez złącze.

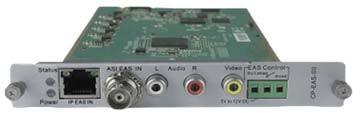

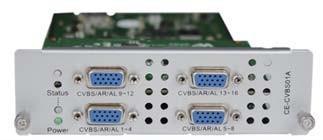

8 Ekonomiczny moduł enkodera CVBS Moduł enkodera SDI CVBS Moduł przetwarzania EAS 16 kanałów poprzez 4 złącza DB15 każde złącze DB15 dla 4 kanałów 4xRCA są w zestawie z modułem H.264/AVC SD:MP/HP@L3.0/3.1/3.2 VBR IBBP Wielkość GOP 1-99 Nakładka OSD EAS ASI Złącze RJ45 Przepłynność Automatyczn MPEG-1 Poziom II Tekst, Obraz, kod QR SDI Przepłynność Cyfrowe wyjście EAS (SCTL-18) przez 1 port RJ45.. H.264/AVC SD:MP/HP@L3.0 MPEG-2 SD: MP@ML (domyślnie) SD:480i@29.97fps 500Kbps do 100Mbps 3 Pinowy styk bezprzepięciowy lub wejście 5-12 DC.. Dla wejścia cyfrowego EAS SCTE-18 10/100M Ethernet CBR Kbps MPEG-1 Poziom II, AAC-LC/HE, AC3 2 kanały poprzez 2 złącza SDI lub CVBS przez złącze. przez złącze phoenix H.264/AVC SD:MP/HP@L4.0, SD: MP/HP@L3.0 MPEG-2, SD:MP@ML HD:MP@HL HD: 1080p@25/29.97/50/ i@50/60fps, 720p@50/60fps. Dla MPEG-2 max redukcja kodowania sygnału wejściowego =1080i@60fps CBR Kbps MPEG-1 Poziom II, AaAC (opcja), AC3 (opcja) Parametry techniczne mogą ulec zmianie bez wcześniejszego powiadomienia
