1 KATALOG KONWERTERÓW HDMI TRANSMISJA SYGNAŁU HDMI NA DUŻE ODLEGŁOŚCI dipol.com.pl

2 Spis konwerterów: na jedną skrętkę kat. 5/5e/6 (80/100/120 m) z IR Signal kod: H3601 na skrętkę UTP kat. 5/5e/6 (50/50/60 m) z przedłużaczem USB Signal kod: H3602 na jedną skrętkę kat. 6 60m z IR Signal kod: H3612 na IP Signal kod: H3614, dodatkowy odbiornik: H3615 na IP + przedłużacz pilota kod: H3606, dodatkowy odbiornik: H3607 na IP z przedłużaczem USB kod: H3613, dodatkowy odbiornik: H3613R na IP z IR, RS232 Signal - odbiornik zdalnie zasilany z nadajnika kod: H3620 na IP Signal PoE 802.3af kod: H3624, dodatkowy odbiornik: H3625 Konwerter/Extender HDMI na IP 1x5e SignalHD 4Kx2K kod: H3634 na światłowód + przedłużacz pilota kod: H3608 na koncentryk (RF) kod: H transmisja w sieci elektrycznej kod: H3611 Bezprezwodowy transmister HDMI 50m 5GHz FullHD kod: H3641

3 na jedną skrętkę kat. 5/5e/6 (80/100/120 m) z IR Signal kod: H3601 H3601 marki Signal umożliwia przesłanie sygnału HDMI na duże odległości przy wykorzystaniu skrętki komputerowej kategorii 5 lub wyższej. Urządzenie wyposażone jest dodatkowo w przedłużacz pilota IR. Transmisja przy pomocy jednego przewodu kat. 5/5e/6, Transmisja danych z prędkością do 10,2Gb/s, Zasięg na skrętce kat.5 do 80 m, Zasięg na skrętce kat.5e do 100 m, Zasięg na skrętce kat.6 do 120 m, Przedłużacz pilota IR. Schemat zastosowania Extendera HDMI DTV/HDTV: 720x576@50Hz, 720x480@60Hz, 1280x720@60Hz, 640x480@60Hz, 800x600@60Hz, 1024x768@60Hz, 1280x800@60Hz 1280x1024@60Hz, 1440x900@60Hz, 1680x1050@60Hz, 1920x1080@60Hz Maksymalny zasięg 80 m (kat. 5) 100 m (kat. 5e) 120 m (kat. 6) Obsługiwany standard HDMI 1.3 (HDCP 1.4) Prędkość transmisji 10,2 Gb/s ºC % (bez kondensacji) 69 x 59 x 16 DTV/HDTV: 720x576@50Hz, 720x480@60Hz, 1280x720@60Hz, 640x480@60Hz, 800x600@60Hz, 1024x768@60Hz, 1280x800@60Hz 1280x1024@60Hz, 1440x900@60Hz, 1680x1050@60Hz, 1920x1080@60Hz Maksymalny zasięg 50 m (kat. 5) 50 m (kat. 5e) 60 m (kat. 6) na skrętkę UTP kat. 5/5e/6 (50/50/60 m) z przedłużaczem USB Signal kod: H3602 H3602 marki Signal umożliwia przesłanie sygnału HDMI na duże odległości przy wykorzystaniu skrętki komputerowej kategorii 5 lub wyższej. Urządzenie wyposażone jest dodatkowo w przedłużacz USB. Transmisja przy pomocy jednego przewodu kat. 5/5e/6, Transmisja danych z prędkością do 10,2 Gb/s, Zasięg na skrętce kat.5 do 50 m, Zasięg na skrętce kat.5e do 50 m, Zasięg na skrętce kat.6 do 60 m, Przedłużacz USB.

4 Schemat zastosowania Extendera HDMI Obsługiwany standard HDMI 1.3 (HDCP 1.4) Prędkość transmisji 10,2 Gb/s ºC % (bez kondensacji) 95 x 78 x 18,6 Maksymalny zasięg 60 m (kat 6) Obsługiwany standard HDMI 1.3 Prędkość transmisji 1,65Gb/s ºC % (bez kondensacji) 70 x 65 x 25,5 na jedną skrętkę kat. 6 60m z IR Signal kod: H3612 H3612 marki Signal umożliwia przesłanie sygnału HDMI na duże odległości przy wykorzystaniu skrętki komputerowej kategorii 6 lub wyższej. Urządzenie wyposażone jest dodatkowo w przedłużacz pilota IR. W zestawie znajduję się nadajnik oraz odbiornik. Transmisja przy pomocy jednego przewodu kat. 6, Transmisja danych z prędkością do 1,65Gb/s, Zasięg na skrętce kat.6 do 60m, Przedłużacz pilota IR. Schemat zastosowania Extendera HDMI na IP Signal kat. 6 60m z IR Signal kod: H3614, dodatkowy odbiornik: H3615 na IP marki Signal HD umożliwia podłączenie sygnału wysokiej rozdzielczości (HD) do odbiornika (telewizor, monitor) wyposażonego w złącze HDMI poprzez skrętkę komputerową kat 5e lub kat. 6.

5 Transmisja przy pomocy jednego przewodu kat. 5e/6, Transmisja UDP/IP (multicast), Możliwość tworzenia połączeń punkt wielopunkt, przewodu 100 m. skrętki kat. 5e 100 m Obsługiwany standard HDMI x 58 x 26 (połączenie punkt-punkt) (połączenie punkt-wielopunkt) na IP + przedłużacz pilota kod: H3606, dodatkowy odbiornik: H3607 na IP marki Signal HD umożliwia podłączenie sygnału wysokiej rozdzielczości (HD) do odbiornika (telewizor, monitor) wyposażonego w złącze HDMI poprzez skrętkę komputerową kat. 5e lub kat. 6. Urządzenie również umożliwia przedłożenie sygnału pilota np. w celu sterowania odtwarzaczem DVD. Transmisja przy pomocy jednego przewodu kat. 5e/6, Transmisja UDP/IP (multicast), Możliwość tworzenia połączeń punkt wielopunkt, Przedłużacz pilota, przewodu 100 m. (połączenie punkt-punkt) (połączenie punkt-wielopunkt)

6 skrętki kat. 5e 100 m 110 x 58 x 26 na IP z przedłużaczem USB kod: H3613, dodatkowy odbiornik: H3613R na IP marki Signal HD umożliwia podłączenie sygnału wysokiej rozdzielczości (HD) do odbiornika (telewizor, monitor) wyposażonego w złącze HDMI poprzez skrętkę komputerową kat 5e lub kat. 6. W zestawie znajdują się nadajnik oraz odbiornik. Dodatkowo istnieje możliwość przedłużenia portu USB np. w celu sterowania rejestratora myszką. Transmisja przy pomocy jednego przewodu kat. 5e/6, Transmisja UDP/IP, przewodu 100 m, Przedłużacz USB. skrętki kat.5e z przedłużaczem USB 100 m USB x 90 x 26 (połączenie punkt-wielopunkt)

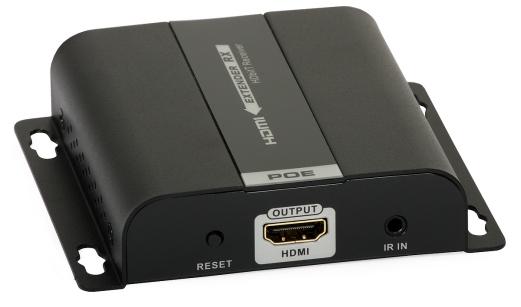

7 na IP z IR, RS232 Signal - odbiornik zdalnie zasilany z nadajnika kod: H3620 na IP marki Signal HD umożliwia podłączenie sygnału wysokiej rozdzielczości (HD) do odbiornika (telewizor, monitor) wyposażonego w złącze HDMI poprzez skrętkę komputerową kat 5e lub kat. 6. W zestawie znajdują się nadajnik oraz odbiornik. Odbiornik zasilany jest bezpośrednio z nadajnika przez co nie ma potrzeby doprowadzania zasilania do odbiornika. Zestaw, oprócz transmisji sygnału HDMI umożliwia również przesył sygnału IR oraz RS232. Transmisja przy pomocy jednego przewodu kat. 5e/6, Transmisja UDP/IP (multicast), transmisja sygnału IR oraz RS232, przewodu 100 m. Schemat zastosowania Extendera HDMI skrętki kat.5e 100 m Odbiornik zasilany z nadajnika Tak 110 x 58 x 26 na IP Signal PoE 802.3af kod: H3624, dodatkowy odbiornik: H3625 na IP marki Signal HD umożliwia podłączenie sygnału wysokiej rozdzielczości (HD) do odbiornika (telewizor, monitor) wyposażonego w złącze HDMI poprzez skrętkę komputerową kat 5e lub kat. 6. W zestawie znajdują się nadajnik oraz odbiornik. Nadajnik oraz odbiornik należy zasilić ze switcha PoE (zgodnego ze standardem 802.3af). Zestaw, oprócz transmisji sygnału HDMI umożliwia również przesył sygnału IR. Dodatkowy odbiornik do zestawu ma kod katalogowy H3625 Transmisja przy pomocy jednego przewodu kat. 5e/6, Zasilenie poprzez PoE 802.3af, Transmisja UDP/IP (multicast), Transmisja sygnału IR, Możliwość tworzenia połączeń punkt wielopunkt, przewodu 100 m. (połączenie punkt-punkt)

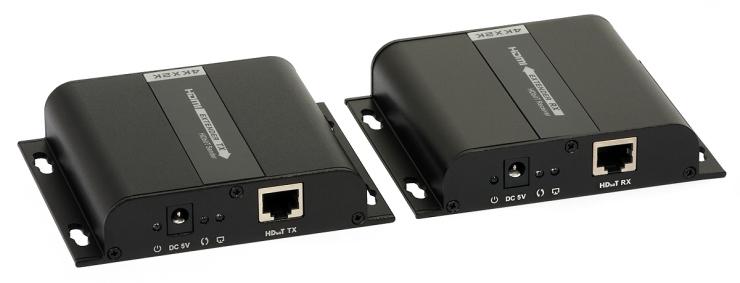

8 skrętki kat. 5e 100 m 140 x 58 x 26 PoE 802.3af (połączenie punkt-wielopunkt) Konwerter/Extender HDMI na IP 1x5e SignalHD 4Kx2K kod: H3634 na IP marki Signal HD umożliwia podłączenie sygnału wysokiej rozdzielczości (4Kx2K 30 Hz) do odbiornika (telewizor, monitor) wyposażonego w złącze HDMI poprzez skrętkę komputerową kat 5e lub kat. 6. W zestawie znajdują się nadajnik oraz odbiornik. Komplet, oprócz transmisji sygnału HDMI, umożliwia również transmisję sygnału IR. Transmisja przy pomocy jednego przewodu kat. 5e/6, Transmisja UDP/IP (multicast), Tryb obrazu 4Kx2K 30Hz, Przedłużacz pilota, przewodu 100 m. (połączenie punkt-punkt) / 4Kx2K 30 Hz skrętki kat.5e 100 m Przedłużacz IR Tak 150 x 58 x 26

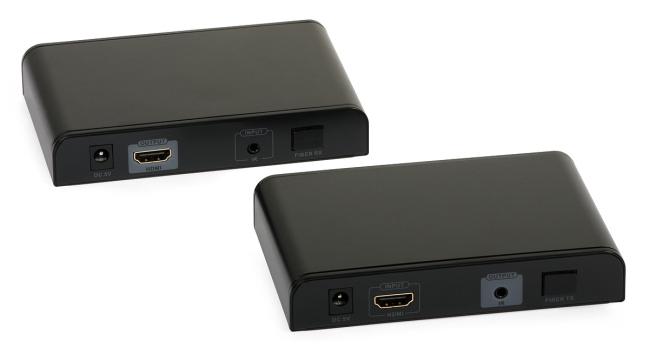

9 na światłowód + przedłużacz pilota kod: H3608 na światłowód marki Signal HD umożliwia transmisję sygnału HDMI (również materiałów HD) światłowodem jednomodowym na odległość do 20 km. Urządzenie zapewnia również transmisję sygnału z pilota zdalnego sterowania umożliwiając zdalną kontrolę nad ródłem sygnału. Transmisja przy pomocy jednego włókna światłowodowego (jednomodowy, max. 20 km, złącze SC) Tryb obrazu 1080p Wbudowany przedłużacz sygnału podczerwieni z pilota Schemat zastosowania konwertera HDMI na światłowód Maksymalny zasięg transmisji 20 km Typ światłowodu jednomodowy Typ złącza SC Moc wyjściowa nadajnika > -11 [dbm] Czułość odbiornika < -32 [dbm] 130 x 85 x 24 na koncentryk (RF) kod: H3609 na RF umożliwia przesłanie sygnału HDMI na duże odległości przy wykorzystaniu kabla koncentrycznego 75Ω. Transmisja przy pomocy jednego przewodu koncentrycznego, Możliwość zmiany kanału, przewodu do 800m. Schemat zastosowania konwertera HDMI na RF (połączenie punkt-punkt)

10 kabla koncentrycznego 800 m Złącze RF F Przedłużacz IR Tak 130 x 85 x 24 Schemat zastosowania konwertera HDMI na RF (połączenie punkt-wielopunkt) - transmisja w sieci elektrycznej kod: H3611 Signal HD H3611 umożliwia przesłanie sygnału wysokiej rozdzielczości (HD) od ródła sygnału HDMI (tuner, DVD, odtwarzacz multimedialny, komputer, itd.) do odbiornika (telewizor, monitor), wykorzystując jako medium transmisjne okablowanie domowej / firmowej sieci elektrycznej. Transmisja HDMI przy pomocy sieci elektrycznej, Napięcie zasilania 230 V AC / 5 V DC, Obraz FullHD na odległość 300 m, Wbudowany przedłużacz pilota. Schemat zastosowania konwertera HDMI przewodu elektrycznego 300 m Przelotowe złącze HDMI Tak (nadajnik) 150 x 92,7 x 25

11 Bezprezwodowy transmister HDMI 50m 5GHz FullHD kod: H3641 Bezprzewodowy transmiter HDMI marki Signal HD umożliwia podłączenie sygnału wysokiej rozdzielczości (HD) do odbiornika (telewizor, monitor) wyposażonego w złącze HDMI oraz przesłanie go bezprzewodowo do odbiornika telewizyjnego oddalonego do 50m. Transmisja bezprzewodowa na 50 m Częstotliwość bezprzewodowa 5 GHz Wbudowany przedłużacz IR Prosta instalacja Obsługa rozdzielczości FullHD Maksymalny zasięg transmisji 50 m 95,0 x 120,5 x 20,1 Schemat podłączenia telewizora do ródła sygnału HDMI za pomocą bezprzewodowego konwertera Wi-Fi H3641 dipol.com.pl Kraków ul. Ciepłownicza 40, tel.: Częstochowa al. Niepodległości 8, tel.: Sandomierz ul. Długa 49, tel.: Warszawa al. Prymasa Tysiąclecia 76G, tel.: Katowice ul. Bocheńskiego 87, tel.: Kielce ul. Olszewskiego 4, tel.: Łód ul. Brzena 3, tel.: Poznań ul. Graniczna 10, tel.: Szczecin ul. Wilcza 1e, tel.: Wrocław ul. Łowiecka 5-7, tel.:

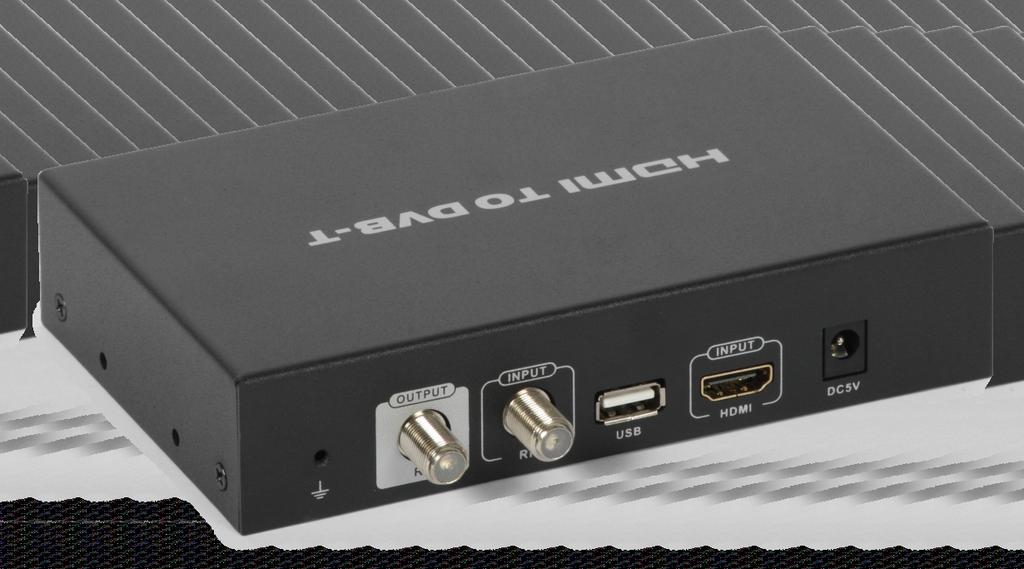

12 CYFROWY MODULATOR HDMI - COFDM (DVB-T) SIGNAL ZASTOSOWANIA Sklepy i galerie Telewizja handlowe korporacyjna Urządzenie umożliwia podłączenie do niego dowolnego ródła sygnału w standardzie HDMI i zmodulowania go do postaci cyfrowego multipleksu DVB-T. Szkoły i uczelnie CECHY WYRÓŻNIAJĄCE Statki, jachty, promy Szpitale Sport Kompresja sygnału: H.264, Maksymalny bitrate: 31 Mbit/s, Pełne wsparcie dla protokołu HDCP, Wysokiej jakości sygnał cyfrowy w standardzie HD, Szybka instalacja, intuicyjna konfiguracja. 2
