1 KARTA GWARANCYJNA, KSIĄśKA SERWISOWA kotła grzewczego Poświadcza się, Ŝe kocioł został poddany u producenta badaniu oraz próbie szczelności i został uznany jako nadający się do pracy. OGÓLNE WARUNKI GWARANCJI Gwarancją objęte są urządzenia zakupione i zamontowane wyłącznie na terytorium Polski 1 Przestrzegając podanych w instrukcji obsługi kotła warunków montaŝu, eksploatacji i konserwacji kotła, nabywca uzyskuje od producenta gwarancję na szczelność płaszcza wodnego w okresie 36 miesięcy od daty produkcji. 2 Automatyka kotłów, osprzęt elektryczny oraz wentylatory objęte są 24 miesięczną gwarancją od daty zakupu kotła jednak nie dłuŝej niŝ 36 miesięcy od daty produkcji kotła. Motoreduktory, silniki objęte są oddzielną gwarancją, której warunki ustala producent w/w produktów. 3 Następujące elementy wyposaŝenia kotłów: wkłady Ŝeliwne palników, ruszta Ŝeliwne, szyby kominkowe, mechanizmy ruchome (zawiasy, klamki, mechanizmy rusztów, przekładnie zębate), ślimaki podawcze oraz powłoka lakiernicza kotłów objęte są 12 miesięczną gwarancją. 4 Elementy eksploatacyjne takie jak: szczeliwo, uszczelki, wkłady szamotowe, grzałki (zapalarki) nie podlegają gwarancji. 5 Producent ponosi odpowiedzialność z tytułu gwarancji tylko wtedy, gdy wada powstała z przyczyny tkwiącej w rzeczy sprzedanej, tj.: za wadę fizyczną urządzenia. Wszelkie zakłócenia lub awarie spowodowane niewłaściwym uŝytkowaniem, montaŝem, nie odpowiedniej jakości paliwem, złym doborem kotła lub komina, nieodpowiednim ciągiem kominowym, nie odpowiednią regulacją lub z przyczyn nie zaleŝnych od producenta nie podlegają gwarancji. Gwarancji nie podlegają takŝe uszkodzenia mechaniczne. 6 W przypadku samowolnych zmian w konstrukcji kotła, nie przestrzeganie zaleceń dotyczących montaŝu, konserwacji i eksploatacji kotła zawartych w instrukcji obsługi, brak obowiązkowych rozruchów czy przeglądów kotła odnotowanych w karcie urządzenia lub brak rozliczenia finansowego powodują wstrzymanie lub uniewaŝnienie gwarancji. W układach zamkniętych mogą być montowane tylko kotły wyposaŝone w węŝownicę bezpieczeństwa prawidłowo podłączone zgodnie z normą EN UŜytkownik jest zobowiązany do zwrotu kosztów przyjazdu serwisu w przypadku: nieuzasadnionego wezwania serwisu, naprawy urządzenia wynikającego z winy uŝytkownika lub nie zaleŝnego od producenta, braku moŝliwości dokonania naprawy z powodów nie zaleŝnych od serwisu (np.: brak paliwa, brak odpowiedniego ciągu kominowego, nieszczelność instalacji, nie właściwy montaŝ). dokonania przeglądu, rozruchu lub regulacji parametrów spalania kotła. DOKUMENTACJA TECHNICZNO - RUCHOWA Westfalia Standard Paliwo zastosowawcze: Do kotłów Westfalia Standard zalecany jest węgiel kamienny o niewielkich lub średnich zdolnościach koksowania typ 31 lub typ 32 sortymentu groszek, mieszanka orzech-groszek, orzech zastępczo drewno opałowe. Prosimy o uwaŝne przeczytanie dokumentacji przed przystąpieniem do podłączenia i eksploatacji urządzenia. Spis treści 1. Wstęp 2. Przeznaczenie kotłów Westfalia. 3. Budowa i dane techniczne. 4. Bezpieczeństwo. 5. MontaŜ kotła i wymagania. 6. Eksploatacja. 7. Konserwacja. 8. Problemy i ich usuwanie. Adres producenta: Westfalia sp z.o.o Marcinkowo Gębice 8 W przypadku nieskutecznych trzech napraw tego samego elementu urządzenia przysługuje uŝytkownikowi wymiana tego elementu na nowy. Wymiana całego urządzenia na nowe moŝe być dokonana tylko po stwierdzeniu przez serwis producenta braku moŝliwości naprawy.

2 1. Wstęp. Dziękujemy za zaufanie jakim obdarzyliście Państwo firmę Westfalia zakupując nasze urządzenie i mamy nadzieję, Ŝe będzie ono długo i bezpiecznie słuŝyć Państwu jako tanie i niezawodne źródło ciepła. Kocioł Westfalia Standard jest zalecany dla uŝytkowników poszukujących prostych i nieskomplikowanych rozwiązań w spalaniu paliw stałych. Dokładne zapoznanie się z niniejszą instrukcją obsługi, w której ujęte zostały podstawowe informacje dotyczące budowy, instalowania i sposobu uŝytkowania naszych produktów pozwoli Państwu na długoletnią i bezpieczną eksploatację kotła. 2. Przeznaczenie kotłów Westfalia Standard Kotły typu Westfalia Standard przeznaczone są do podgrzewania wody w instalacjach c.o., których temperatura obliczeniowa zasilania nie przekracza 90 C. Znajdują one zastosowanie w instalacjach c.o. budynków mieszkalnych, komunalnych czy usługowo-produkcyjny. Kocioł Westfalia Standard przeznaczony jest dla uŝytkowników poszukujących kotła o kompaktowych wymiarach idealnie nadającego się do małych kotłowni. Kotły mogą być montowane zarówno w nowoczesnych jak i tradycyjnych instalacjach grzewczych. Kotły typu Westfalia Standard mogą być stosowane wyłącznie w instalacjach układu otwartego na podstawie normy PN-91/B Ogrzewnictwo i ciepłownictwo Zabezpieczenie instalacji ogrzewań wodnych systemu otwartego, w obiegu wymuszonym lub grawitacyjnym. Wszystkie prace dotyczące wyposaŝenia kotłowni, sposobu zamontowania kotła oraz jego eksploatacji muszą być wykonane zgodne z obowiązującymi normami i przepisami. Paliwo zastosowawcze: Do kotłów Westfalia Standard zalecany jest węgiel kamienny o niewielkich lub średnich zdolnościach koksowania typ 31 lub typ 32 sortymentu groszek (GK), orzech (O) oraz mieszanka orzech (O) i groszek o wartości opałowej 26 MJ/kg. Zastępczo: - Drewno opałowe z drzew liściastych o duŝej twardości, takich jak: dąb, buk, akacja, jesion czy grab. Mogą być to równieŝ drewna miększe z: brzozy czy topoli. Zastępczo moŝemy jako uzupełnienie stosować polana drzew iglastych. Jednak w tym przypadku musimy wziąć pod uwagę szybsze zarastanie ścianek wewnętrznych kotła, a co za tym idzie częstsze czyszczenie. Wilgotność drewna nie powinna być wyŝsza jak 25%` W wersji z palnikiem pelletowym ( model 16/21 kw) : pellet o średnicy 6 do 8mm, długości 5-30mm (20% o długości do 45mm), o maksymalnej zawartości popiołu do 1%. Maksymalna wilgotność pellet nie powinna przekraczać 10%. Wartość opałowa pellet powinna być większa od 17,5 MJ/kg. PoniewaŜ nie ma polskich odpowiedników norm jakości pellet, dlatego przy stosowaniu tego paliwa powołujemy się na niemiecką normę: Pellety zgodnie z Normą: ÖNORM (M7135) lub DIN-Norm (DIN-Norm ). Średnica: 6-8 mm, Długość: 5 30 mm Max. Zawartość popiołu 2% Wartość opałowa > 17,5 MJ/kg KARTA GWARANCYJNA, KSIĄśKA SERWISOWA kotła grzewczego KARTA URZĄDZENIA Uwaga! Prosimy o dokładne wypełnienie wolnych pól. Niewypełnienie pól powoduje utratę gwarancji. W przypadku awarii urządzenia, kopię karty naleŝy przesłać faksem lub pocztą do producenta. Kartę urządzenia naleŝy okazać autoryzowanemu serwisowi. Model kotła Pola oznaczone kolorem szarym wypełnia sprzedawca Numer seryjny/data produkcji Pieczątka wydawcy Data zakupu Pieczątka sprzedawcy Wizyty serwisu/przegląd

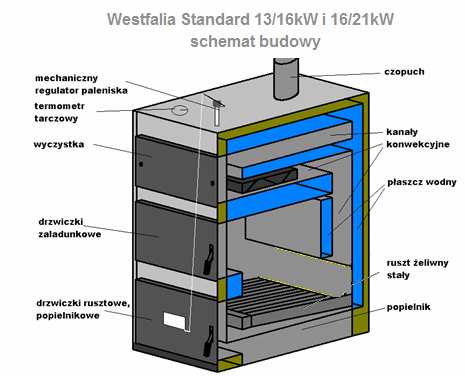

3 9. Warunki magazynowania, transportu i recyklingu urządzeń grzewczych firmy Westfalia=4race Sp. z o.o. Informacje ogólne Kotły do obrotu w handlu dostarczane są w stanie zmontowanym z dokumentacją techniczno-ruchową oraz instrukcją obsługi ( DTR) Transport Transportowanie kotła powinno odbywać się w pozycji pionowej przy uŝyciu podnośników mechanicznych. W czasie transportu na platformie pojazdu kocioł naleŝy zabezpieczyć przed przesunięciami i ewentualnymi przechyłami za pomocą pasów, klinów itp. Magazynowanie Po otrzymaniu dostawy prosimy otworzyć opakowanie i sprawdzić jego zawartość, komplet urządzeń powinien być zgodny z zamówieniem. NaleŜy sprawdzić brak uszkodzeń spowodowanych warunkami transportu. Kotły mogą być magazynowane w pomieszczeniach nie ogrzewanych, koniecznie zadaszonych i wentylowanych. Temperatura składowania i transportu nie powinna przekraczać zakresu C. względna wilgotność powietrza: 50-85% Zabrania się składania kotłów c.o. na wolnym powietrzu, nie mogą być one naraŝone na bezpośrednie oddziaływanie warunków atmosferycznych, tj. deszczu oraz promieni słonecznych. 3. Budowa i dane techniczne. Typoszereg Westfalia Standard są to kotły z dolnym spalaniem, izolowane termicznie. Kotły mają budowę trzy ciągową w postaci 1 pionowego i dwóch poziomych kanałów konwekcyjnych, stanowiących powierzchnię wymiany ciepła. Kanały konwekcyjne są zakończone od frontu otworami wyczystką. W zaleŝności od opcji w kanałach konwekcyjnych moŝe znajdować się zawirowacz spalin. Kotły wyposaŝone są od frontu w drzwiczki komory załadunkowej, popielnikowe oraz wyczystne. Korpus kotła wykonany jest z atestowanych stali. Kotły Westfalia Standard wyposaŝone są w ruszt Ŝeliwny stały. Kotły Westfalia Standard wyposaŝone są w termometr tarczowy oraz w opcji w mechaniczny regulator paleniska. Modele Westfalia Standard 13/16 kw oraz 16/21 kw przystosowane są do podłączenia dodatkowo wentylatora nadmuchowego z automatyką. Modele Westfalia Standard 16/21 kw mogą być dodatkowo wyposaŝane w automatyczny palnik pelletowy z automatyką. Recykling odpadów metalowych, elektrycznych i tworzyw sztucznych. Kotły c.o. w 95% wykonane są z materiałów nadających się do powtórnego przetworzenia. Utylizować opakowania i produkt na końcu okresu uŝytkowania w odpowiedniej firmie recyklingowej. Elementy metalowe powinno się umieszczać w specjalnie do tego wyznaczonych pojemnikach, lub oddawać do punktów skupu metali. ZuŜyte materiały elektryczne są powaŝnym zagroŝeniem dla środowiska. Muszą one trafić do specjalistycznych firm zbierających, przetwarzających lub unieszkodliwiających takie urządzenia Nie wyrzucać produktu razem ze zwykłymi odpadami.

4 Tabela danych technicznych Westfalia Standard WESTFALIA WESTFALIA WESTFALIA MODEL KOTŁA STANDARD 6/8 KW STANDARD 13/16 KW STANDARD 116/21 KW zakres mocy kotła: węgiel kw kamienny(>27mj/kg) paliwo zastepczedrewno(15mj/kg) kw węgiel kamienny typ płomienny lub gazowo-płomienny (31, 32), sorymentu groszek Gk, orzech (O) oraz mieszanka orzech paliwo I (OI), orzech II (OII) i groszek GK, zastępczo drewno opałowe o wilgotności do 25% Sprawność węgiel kamienny % 76% 78% klasa 2 pojemność wodna dm max. ciśnienie robocze bar min. temperatura zasilania o C max. temperatura zasilania o C temperatura spalin o C podciśnienie kominowe Pa zalecana wysokość komina m zalecany przekrój komina cm stałopalność h Węgiel kamienny minimum 4h Wymiary kotłów model A B C D E F a b c d 6/ ½ 1 ½ ½ / ½ 1 ½ ½ / ½ 1 ½ ½ Problemy i ich usuwanie. ZANIM WEZWIESZ SERWIS... Przypominamy, iŝ w przypadku bezpodstawnego wezwania serwisu klient pokrywa koszt przyjazdu i pracy serwisanta. Zanim więc wezwiecie Państwo serwis prosimy się zapoznać z poniŝszymi objawami zakłóceń pracy kotła niezaleŝnymi od producenta: Objawy zakłócenia pracy kotła Z wyczystek kotła wydostaje się woda Po otwarciu drzwiczek wydostaje się dym na zewnątrz Nie moŝna uzyskać wysokiej temperatury Ewentualna przyczyna Przy startowym rozruchu kotła moŝe wystąpić tzw. pocenie kotła. Jest to objaw róŝnicy temperatur w kotle. Zbyt niska temperatura wody powrotnej. Zbyt wilgotne paliwo. Zbyt słaby ciąg kominowy. Zbyt mały przekrój. NiedroŜny komin NiedroŜne kanały w kotle Niewłaściwe podłączenie kotła z kominem Niewłaściwy rozruch kotła Zła regulacja kotła Niewłaściwy rozruch kotła Niewłaściwe paliwo Za mała moc kotła Sposoby jej usunięcia Prosimy przy rozruchu kotła rozgrzać go do temperatury o C i utrzymać ją na kotle przez kilka godzin. Zalecany montaŝ zaworu trójdroŝnego do podmieszania temperatury powrotu. Zastosować paliwo o mniejszej wilgotności Wyczyścić komin i sprawdzić jego szczelność. Wykonać komin o wymiarach zgodnych z zaleceniami. Wyczyścić komin Wyczyścić kanały konwekcyjne kotła Wykonać poprawnie podłączenie kotła z kominem Rozpalać wg. instrukcji Dokonać regulacji kotła wg. instrukcji Rozpalać wg. instrukcji Zastosować zalecane paliwo poniewaŝ wartość opałowa dotychczasowego paliwa jest zbyt niska Skonsultować się z pkt. zakupu lub instalatorem w celu sprawdzenia poprawności doboru kotła.

5 7. Konserwacja urządzenia Obsługa codzienna kotła : - polega na załadunku paliwa i rozpalaniu kotła oraz usuwaniu popiołu. Zewnętrzną obudowę kotła czyścimy za pomocą lekko zwilŝonej ściereczki i detergentów myjących. Obsługa cotygodniowa : - kontrola stanu szczeliwa, zawiasów, klamek, itp. - zaleca się stosowanie katalizatorów do spalania, które słuŝą do całkowitego dopalania sadzy na ściankach kotła oraz obniŝają emisję tlenków węgla do atmosfery. Stosowanie takich środków zmniejsza częstotliwość czyszczenia kotła. Obsługa comiesięczna: Wykonać czynności obsługi cotygodniowej a ponadto: -Wygasić kocioł i skontrolować nagar na ściankach wymiennika. W tym celu odkręcamy wyczystkę i sprawdzamy grubość nagaru na ściankach kotła. JeŜeli grubość przekracza 1,5-2 mm to naleŝy wyczyścić ścianki z osadu przy uŝyciu szczotki stalowej i wyczyszczony osad wybrać z kanałów konwekcyjnych. Ścianki w komorze spalania czyścimy poprzez drzwiczki załadunkowe oraz rusztowe. Uwaga: Po sezonie grzewczym kocioł naleŝy starannie wyczyścić i pozostawić lekko uchylone drzwiczki popielnikowe w celu wietrzenia kotła. 4. Bezpieczeństwo. Aby bezpiecznie uŝytkować zakupione przez Państwa urządzenie naleŝy uwaŝnie zapoznać się z instrukcją i postępować wg wytycznych w niej zawartych. 5. MontaŜ kotła i wymagania. Zalecenia ogólne. Pomieszczenie kotłowni, w którym ustawiono kocioł powinno odpowiadać wymaganiom Polskiej Normy PN-87/B oraz warunkom technicznym. Kocioł na paliwa stałe musi być instalowany w zgodzie z obowiązującymi normami i regulacjami prawnymi. Zmiany dokonane bezprawnie w mechanicznej bądź elektrycznej konstrukcji kotła będą traktowane jako pogwałcenie gwarancji, czego konsekwencją będzie natychmiastowe jej wypowiedzenie System grzewczy musi zostać zainstalowany według następujących wytycznych: a) Kocioł powinien być zamontowany w instalacji zabezpieczonej układem otwartym. b) Kocioł powinien znajdować się w bezpiecznej odległości od materiałów łatwopalnych c) Podłączenie kotła do komina musi być wykonane zgodnie z obowiązującymi przepisami i zaleceniami producenta. MoŜliwości lokalizacji kotła. Lokalizacja kotła musi być zgodna z przepisami przeciwpoŝarowymi: NaleŜy umieścić kocioł na niepalnym podłoŝu Miejscem, na którym znajdzie się kocioł musi być niepalną, izolującą podkładką wystającą nie mniej niŝ 20 mm poza zewnętrzne wymiary kotła jeśli kocioł znajduje się w piwnicy postument na jakim znajdzie się urządzenie musi być nie niŝej niŝ 50 mm nad poziomem podłoŝa. Kocioł i zasobnik paliwa muszą stać w pozycji pionowej. NaleŜy dokładnie wypoziomować urządzenie. Bezpieczna odległość od materiałów łatwopalnych. podczas instalacji oraz uŝytkowania kotła musi być zachowana 200 mm odległość od materiałów średniopalnych. podczas instalacji oraz uŝytkowania kotła musi być zachowana 400 mm odległość od materiałów szczególnie łatwopalnych C 3 (papier, drewno, plastik, itp.;) jeśli zapalność materiałów jest bardzo duŝa odległości muszą zostać podwojone. Lokalizacja kotła musi uwzględniać przeprowadzenie czynności konserwacyjnych i serwisowych: Powinien być łatwy dostęp do podłączenia hydraulicznego, kominowego.

6 Rys. Usytuowanie kotła. Aby uzupełnić paliwo w trakcie pracy urządzenia naleŝy przy uŝyciu pogrzebacza przerusztować palenisko, przesunąć Ŝar do końca komory i dołoŝyć kolejna partię paliwa. Aby nie nastąpiło wygaśnięcie paleniska w kotle musi znajdować się co najmniej ¼ komory załadunkowej Ŝaru. W przypadku słabszego ciągu kominowego i trudności z paleniem naleŝy wyjąć z kanałów konwekcyjnych zawirowacz spalin w celu zmniejszenia oporów. Kotły Westfalia Standard wymagają dozoru przy rozpalaniu do czasu osiągnięcia temperatury wody zasilającej 45 ºC. Ze względu na róŝną jakość paliwa moŝe nastąpić jego wygaśnięcie podczas rozruchu co moŝe doprowadzić do zamrznięcia wody w instalacji grzewczej. Zaleca się ponadto montaŝ zaworu mieszającego celem podwyŝszenia temperatury powrotu kotła. Kotły wymagają dozoru min. co 2-4 godzin, który obejmuje sprawdzenie poziomu paliwa oraz płomienia i temperatury wody w kotle. Producent zapewnia stałopalnosć kotła na paliwie zastosowawczym co najmniej 4h. Podane wymiary uwzględniają tylko minimalne odległości niezbędne do obsługi serwisowej. Podłączenie hydrauliczne. Przykład zabezpieczenia instalacji c.o. w układzie otwartym Zamontowana instalacja musi spełniać wymagania polskiej normy PN-91/B dotyczącej zabezpieczenia urządzeń grzewczych wodnych systemu otwartego i naczyń wzbiorczych systemu otwartego. Podłączenie kotla powinna wykonywać osoba posiadajaca odpowiednie kwalifikacje. MontaŜ hydrauliczny polega na podłączeniu przewodów zasilania i powrotu instalacji do odpowiednich króćców przy kotle. GZ- gwint zewnętrzny GW- gwint wewnetrzny Zalecenia dotyczące montaŝu kotła: Instalacja musi być wykonana zgodnie z obowiązującymi przepisami i zasadami sztuki budowlanej. Kocioł moŝe pracować tylko w instalacjach grzewczych systemu otwartego spełniających wymagania polskiej normy PN-91/B dotyczącej zabezpieczenia urządzeń grzewczych wodnych systemu otwartego i naczyń wzbiorczych systemu otwartego. Pomiędzy kotłem a naczyniem nie wolno montować Ŝadnych zaworów odcinających. Instalacja hydrauliczna kotłowni musi zapewnić minimalną temperaturą wody powrotnej do kotła na poziomie 55 0 C. MoŜemy to zrealizować, np.: poprzez 3- drogowe zawory temperaturowe (np.: zawory typu TV firmy ESBE), poprzez pompę mieszającą lub inne urządzenia, które w sposób automatyczny zapewnią odpowiednią temperaturę powrotu. Zalecana róŝnica temperatur w czasie pracy pomiędzy zasileniem a powrotem to C Wymagania dotyczące wody kotłowej. Regulacja. Regulacja temperatury odbywa się za pomocą mechanicznego regulatora paleniska (dodatkowe urządzenie) lub w wersji z nadmuchem za pomocą elektronicznej automatyki sterującej praca wentylatora (oddzielna instrukcja). Mechaniczny regulator paleniska (oferowany w dodatkowym wyposaŝeniu) 1 - drąŝek dźwigniowy 2 - śruba sześciokątna 3 - element przegubowy 4 - wyŝłobienie (rowek) 5 - otwór Tuleję zanurzeniowa i regulator połączyć mocno ze sobą. Do wbudowania poluzować śrubę sześciokątna (2) i drąŝek dźwigniowego (1) tak obrócić aby nie przeszkadzała ona przy wkręcaniu. JeŜeli nie da się uniknąć wyciągnięcia drąŝka dźwigniowego, naleŝy postępować następująco: poluzować śrubę sześciokątna, wyciągnąć drąŝek dźwigniowy i wyjąc element przegubowy (3) z otworu (5). Regulator z konopiami i kitem uszczelniającym wkręcić do kotła (Ŝaden pierścień uszczelniający). Przy pierwszym rozruchu naleŝy wyregulować długość łańcuszka łączącego klapę dopływu powietrza z regulatorem paleniska. Dokonujemy tego przy temperaturze wody w kotle 60 o C. Regulator powinien być nastawiony na 60 o C a długość łańcuszka tak wyregulowana aby klapa dopływu powietrza była zamknięta a łańcuszek napięty. W przypadku wersji z nadmuchem- wentylator montujemy w dolnych drzwiczkach za pomocą śrub a sterownik kotła zgodnie z wymogami dostawcy regulatora Woda słuŝąca do napełniania kotła i instalacji centralnego ogrzewania powinna spełniać wymagania normy PN-93/C

7 Wentylacja kotłowni Zgodnie z przepisami kaŝda kotłownia wbudowana musi mieć wentylację nawiewną i wywiewną w celu zapewnienia prawidłowej pracy kotłów oraz bezpieczeństwa uŝytkowników. Brak wentylacji nawiewnej lub jej niedroŝność jest najczęstszą przyczyną nieprawidłowej pracy kotła (dymienie, roszenie kotła, niemoŝliwość uzyskania wyŝszej temperatury). Wentylacja wywiewna ma natomiast za zadanie odprowadzenia z pomieszczenia zuŝytego powietrza i szkodliwych gazów. W kotłowni z kominem o naturalnym ciągu nie moŝna stosować wentylacji mechanicznej. Przykładowe schematy podłączenia hydraulicznego. Centralne ogrzewanie typu grzejnikowego z jednym obiegiem grzewczym i pompą mieszającą Rys. Wentylacja kotłowni. Wentylacja nawiewna. Kanał wentylacji nawiewnej powinien mieć wymiar 50 % powierzchni przekroju komina, nie mniej niŝ 20 x 20 cm. Jego wylot powinien znajdować się 1 m nad podłogą. W otworze nawiewnym lub w kanale powinno znajdować się urządzenie do regulacji przepływu powietrza, jednak takie aby nie pozwalało na zmniejszenie przekroju więcej niŝ do 1/5. Przewód wentylacyjny powinien być wykonany z materiału niepalnego. RO RP Naczynie wzbiorcze RP H PI RW CHT RB RB/RW TP F Pco ZZ F Pco ZZ ZRC ZT OBIEG GRZEWCZY Wentylacja wywiewna Kanał powinien być murowany o przekroju min 25 % przekroju komina nie mniejszy jednak niŝ 14 x 14 cm. Otwory wlotowe nie mogą mieć Ŝadnych urządzeń zamykających jego przekrój. Otwór wylotowy powinien znajdować się pod sufitem pomieszczenia, wyprowadzony na dach co najmniej 1,5 m. Przewód wentylacyjny powinien być wykonany z materiału niepalnego. CTwp 6. Eksploatacja. Rozruch kotła Przygotowanie kotła do rozruchu obejmować powinno ogólny przegląd stanu technicznego kotłowni oraz instalacji polegający na m.in.: sprawdzeniu osprzętu kotła i instalacji, sprawdzeniu szczelności przewodów odprowadzających spaliny, kontroli pomp obiegowych, itp.. Przed pierwszym rozruchem naleŝy wygrzać komin!. Centralne ogrzewanie typu grzejnikowego z jednym obiegiem grzewczym i zaworem mieszającym RO RP Naczynie wzbiorcze RB TP Rozpalanie RW ZT OBIEG GRZEWCZY RB/RW 1. Napełnić komorę kawałkami drewna(około ¼ wysokości komory załadunkowej) i pod spód podłoŝyć papier. 2. Zamknąć drzwiczki załadunkowe. 3. Otworzyć drzwiczki rusztowe i podpalić. 4. Poczekać aŝ paliwo w kotle się rozpali, przesunąć Ŝar do końca komory, zamknąć drzwiczki rusztowe i klapę dopływu powietrza(poprzez skręcenie do minimum mechanicznego regulatora paleniska-opcja) i uzupełnić komorę. 5. Zamknąć drzwiczki załadunkowe i na mechanicznym regulatorze paleniska ustawić Ŝądaną temperaturę. RP H PI CHT F Pco ZZ ZTM-t ZRC

8 Podłączenie kotła do komina Rys. Podłączenie komina. Przewody kominowe powinny być wykonane zgodnie z obowiązującymi przepisami. Podciśnienie w kominie powinno być utrzymane na zalecanym w tabeli poziomie. Doboru średnicy komina moŝemy dokonać z diagramu poniŝej. Oznaczenia na schematach co Centralne ogrzewanie ZTM-t Zawór trójdrogowy mieszający - termostatyczny cwu Ciepła woda uŝytkowa ZT Zawór termostatycznygrzejnikowy RW Rura wzbiorcza ZB Zawór bezpieczeństwa RB Rura bezpieczeństwa zwu Zimna woda uŝytkowa RP Rura przelewowa NPW Naczynie przeponowe wody uŝytkowej RS Rura sygnalizacyjna KS Zawór spustowy RO Rura odpowietrzająca O Odpowietrznik Pco Pompa obiegowa c.o. RC Reduktor ciśnienia Pcwu Pompa ładująca zasobnik zwu Zimna woda uŝytkowa c.w.u. Tp Termostat pokojowy MN Manometr F Filtr ZZ Zawór zwrotny ZRC Zawór róŝnicowy ciśnienia Producent zaleca stosowanie systemów kominowych odpornych na przesiąkanie kondensatu w przypadku palenia drewnem lub peletami. Komin powinien być wykonany z materiałów kwasoodpornych i być ocieplony na całej długości. Odcinek odprowadzenia spalin z kotła do komina, nazywany czopuchem powinien mieć lekki wznos w kierunku komina.. Aby zmniejszyć opory przepływu spalin odcinek ten powinien być prowadzony w linii prostej a ewentualne zmiany kierunku wykonane za pomocą łagodnych łuków. Sam przewód spalinowy komin, waŝne jest aby zaczynał się od poziomu podłogi kotłowni, spaliny wydostające się z kotła powinny mieć bowiem moŝliwość odbicia. Około 30cm. nad podłogą powinna znajdować się wyczystka ze szczelnym zamknięciem. Minimalny przekrój komina powinien wynosić około 400 cm 2. Komin powinien być wyprowadzony ponad dach. Usytuowanie wylotu komina zaleŝy od stopnia pochylenia dachu oraz stopnia jego palności. Kominy o dachach o kącie pochylenia połaci do 12 o powinny wystawać poza kalenicę 0.6 m. Natomiast przy dachach o kącie pochylenia połaci powyŝej 12 o. powinny wystawać poza kalenicę w przypadku pokrycia łatwo palnego 0,6m natomiast w przypadku pokrycia niepalnego lub trudno palnego, wylot moŝe znajdować się 0,3 m powyŝej kalenicy. Producent zaleca montaŝ regulatora ciągu, który w przypadku zbyt duŝego podciśnienia w kominie otwiera się i zasysa powietrze z kotłowni a nie zaciąga go przez kocioł powodując niekontrolowany wzrost temperatury czynnika grzejnego. Przerywacz ten powinien być nastawiony na odpowiednią wartość w zaleŝności od mocy kotła. W przypadku wersji z palnikiem peletowym jest on bezwzględnie wymagany.
