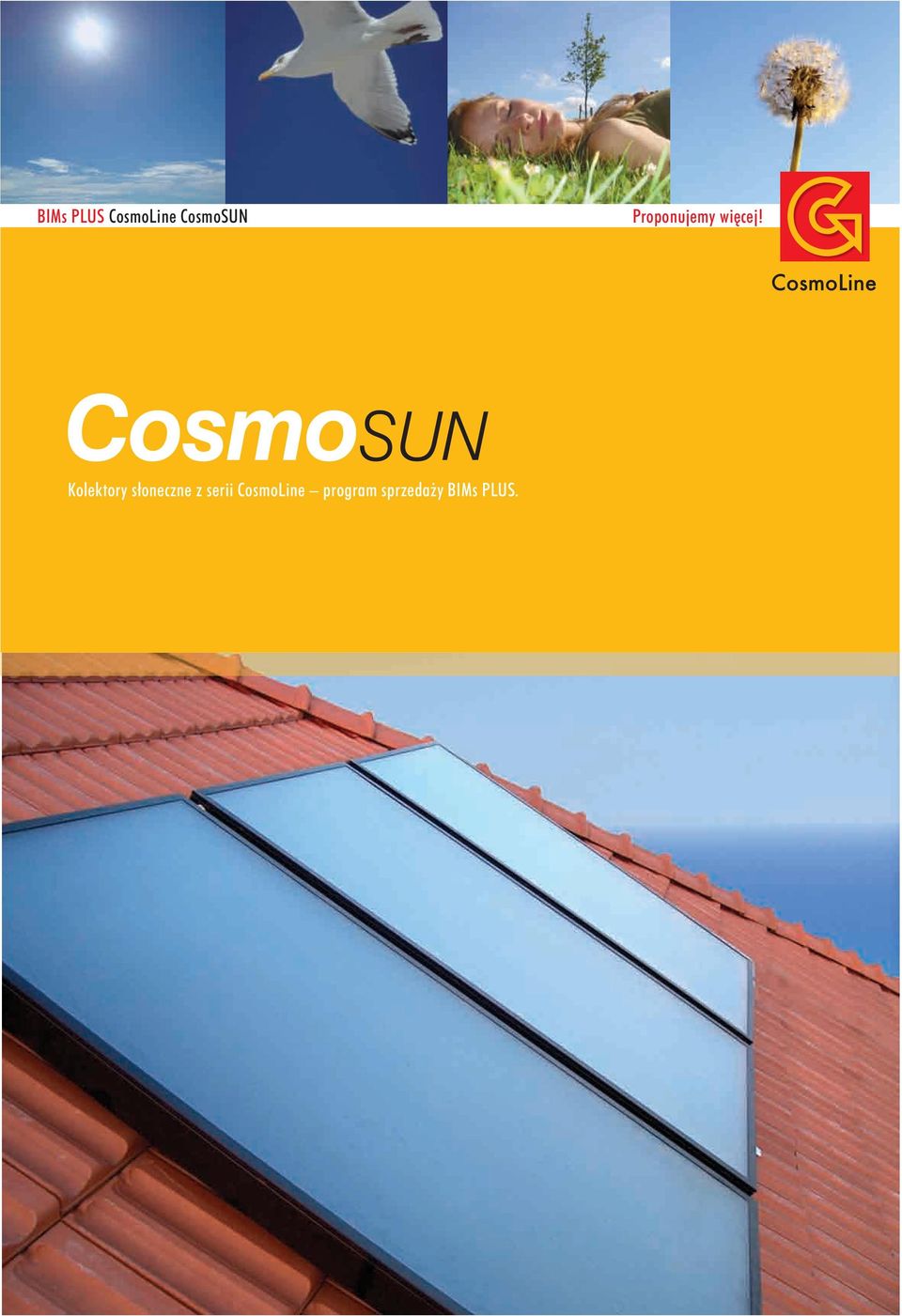

1 BIMs PLUS CosmoLine CosmoSUN Proponujemy wi cej! Kolektory słoneczne z serii CosmoLine program sprzeda y BIMs PLUS.

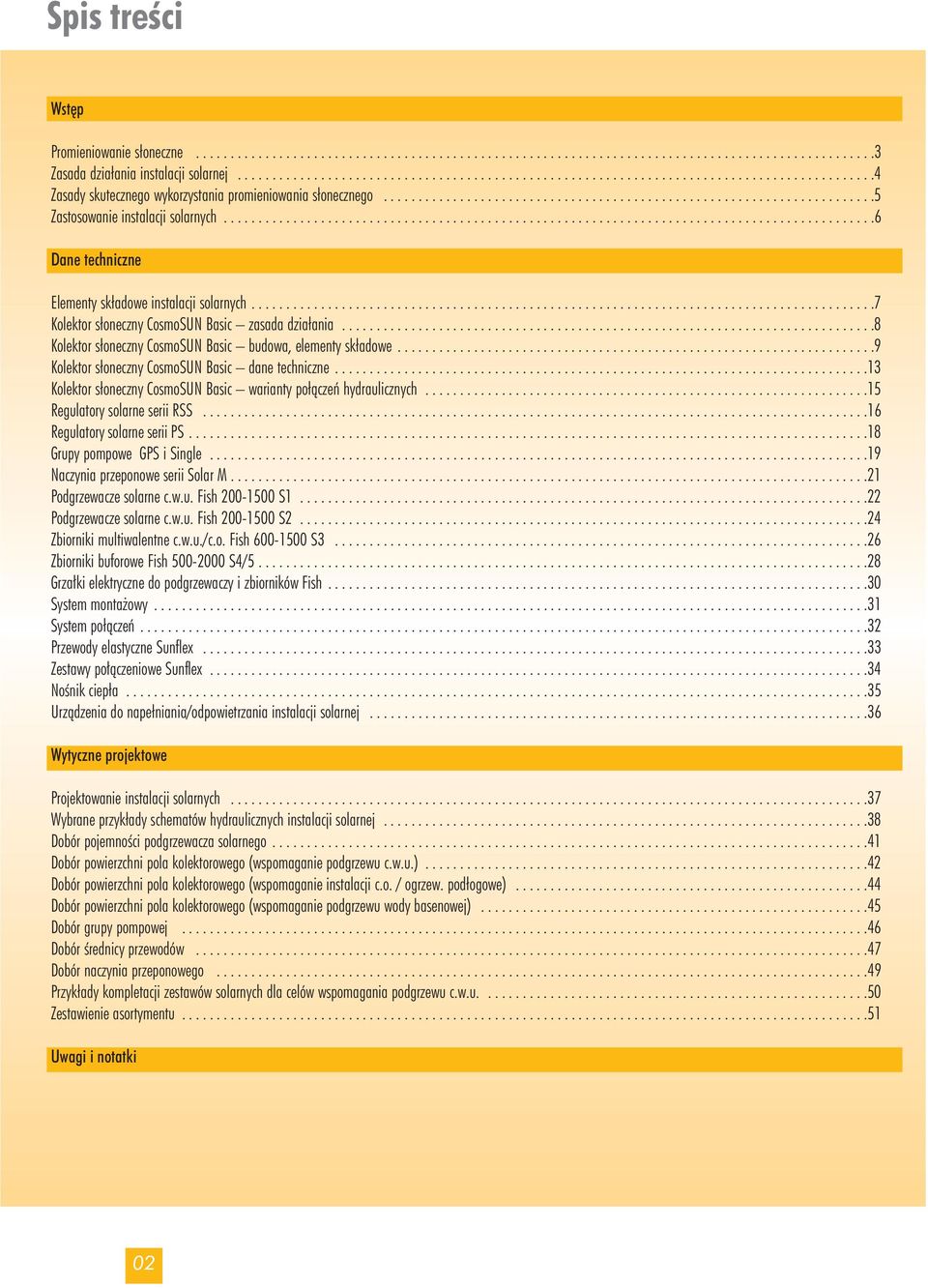

2 Spis treêci Wst p Promieniowanie słoneczne Zasada działania instalacji solarnej Zasady skutecznego wykorzystania promieniowania słonecznego Zastosowanie instalacji solarnych Dane techniczne Elementy składowe instalacji solarnych Kolektor słoneczny CosmoSUN Basic zasada działania Kolektor słoneczny CosmoSUN Basic budowa, elementy składowe Kolektor słoneczny CosmoSUN Basic dane techniczne Kolektor słoneczny CosmoSUN Basic warianty połàczeƒ hydraulicznych Regulatory solarne serii RSS Regulatory solarne serii PS Grupy pompowe GPS i Single Naczynia przeponowe serii Solar M Podgrzewacze solarne c.w.u. Fish S Podgrzewacze solarne c.w.u. Fish S Zbiorniki multiwalentne c.w.u./c.o. Fish S Zbiorniki buforowe Fish S4/ Grza ki elektryczne do podgrzewaczy i zbiorników Fish System monta owy System połàczeƒ Przewody elastyczne Sunflex Zestawy po àczeniowe Sunflex NoÊnik ciepła Urzàdzenia do napełniania/odpowietrzania instalacji solarnej Wytyczne projektowe Projektowanie instalacji solarnych Wybrane przykłady schematów hydraulicznych instalacji solarnej Dobór pojemnoêci podgrzewacza solarnego Dobór powierzchni pola kolektorowego (wspomaganie podgrzewu c.w.u.) Dobór powierzchni pola kolektorowego (wspomaganie instalacji c.o. / ogrzew. podłogowe) Dobór powierzchni pola kolektorowego (wspomaganie podgrzewu wody basenowej) Dobór grupy pompowej Dobór Êrednicy przewodów Dobór naczynia przeponowego Przykłady kompletacji zestawów solarnych dla celów wspomagania podgrzewu c.w.u Zestawienie asortymentu Uwagi i notatki 02

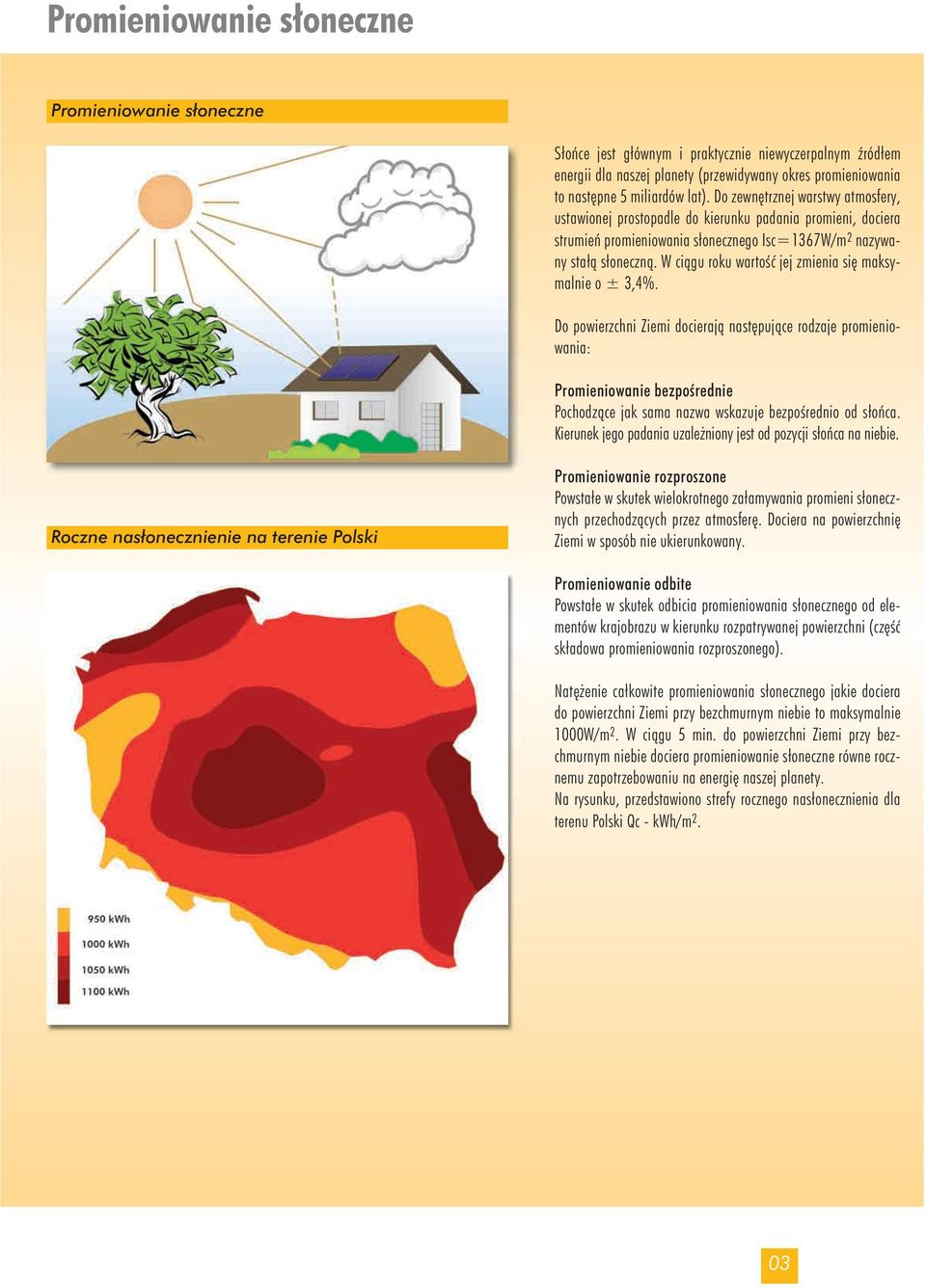

3 Promieniowanie s oneczne Promieniowanie słoneczne Słoƒce jest głównym i praktycznie niewyczerpalnym êródłem energii dla naszej planety (przewidywany okres promieniowania to nast pne 5 miliardów lat). Do zewn trznej warstwy atmosfery, ustawionej prostopadle do kierunku padania promieni, dociera strumieƒ promieniowania słonecznego Isc=1367W/m 2 nazywany stałà słonecznà. W ciàgu roku wartoêç jej zmienia si maksymalnie o ± 3,4%. Do powierzchni Ziemi docierajà nast pujàce rodzaje promieniowania: Promieniowanie bezpoêrednie Pochodzàce jak sama nazwa wskazuje bezpoêrednio od słoƒca. Kierunek jego padania uzale niony jest od pozycji słoƒca na niebie. Roczne nasłonecznienie na terenie Polski Promieniowanie rozproszone Powstałe w skutek wielokrotnego załamywania promieni słonecznych przechodzàcych przez atmosfer. Dociera na powierzchni Ziemi w sposób nie ukierunkowany. Promieniowanie odbite Powstałe w skutek odbicia promieniowania słonecznego od elementów krajobrazu w kierunku rozpatrywanej powierzchni (cz Êç składowa promieniowania rozproszonego). Nat enie całkowite promieniowania słonecznego jakie dociera do powierzchni Ziemi przy bezchmurnym niebie to maksymalnie 1000W/m 2. W ciàgu 5 min. do powierzchni Ziemi przy bezchmurnym niebie dociera promieniowanie słoneczne równe rocznemu zapotrzebowaniu na energi naszej planety. Na rysunku, przedstawiono strefy rocznego nasłonecznienia dla terenu Polski Qc - kwh/m 2. 03

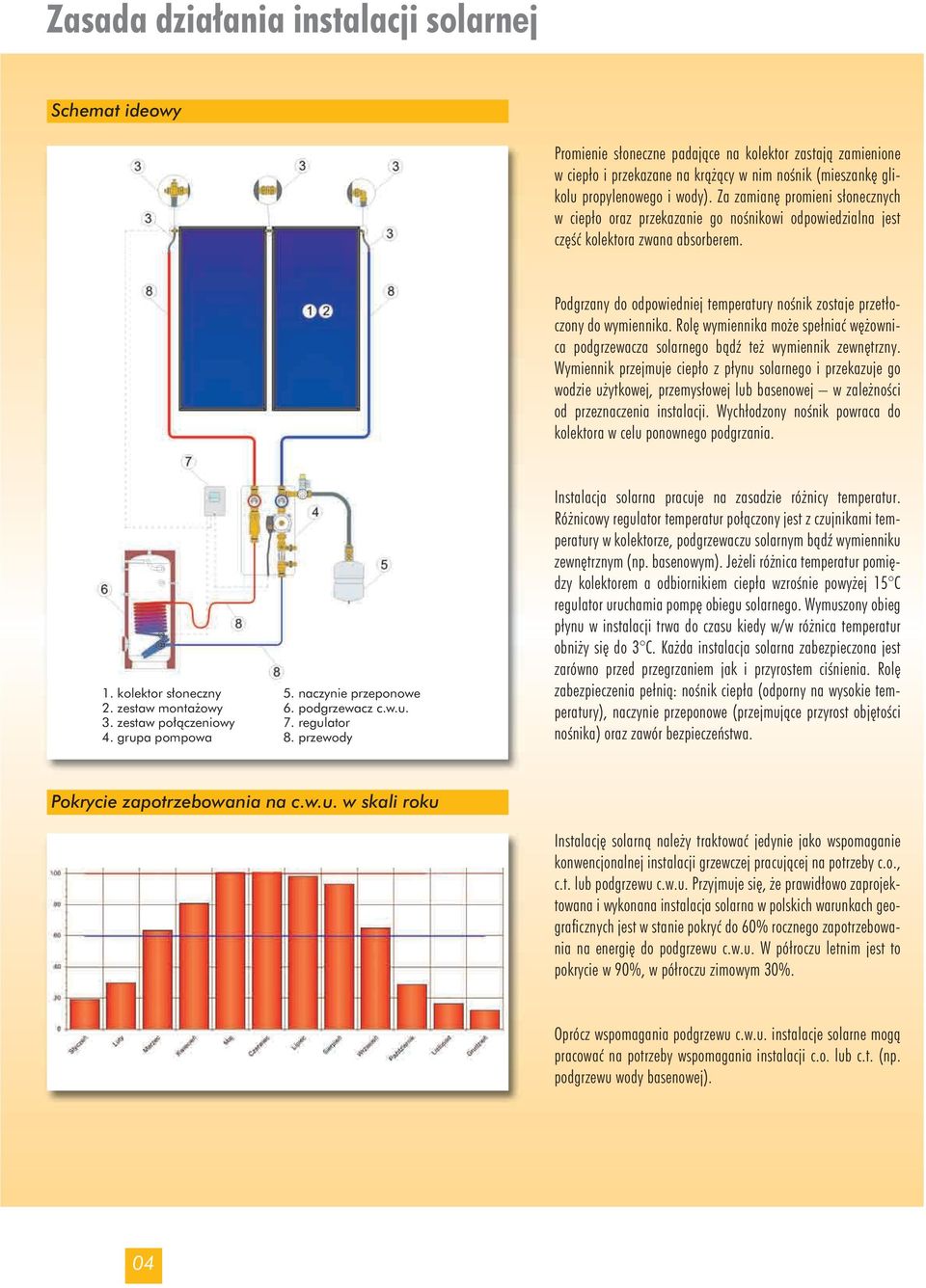

4 Zasada dzia ania instalacji solarnej Schemat ideowy Promienie słoneczne padajàce na kolektor zastajà zamienione w ciepło i przekazane na krà àcy w nim noênik (mieszank glikolu propylenowego i wody). Za zamian promieni słonecznych w ciepło oraz przekazanie go noênikowi odpowiedzialna jest cz Êç kolektora zwana absorberem. Podgrzany do odpowiedniej temperatury noênik zostaje przetłoczony do wymiennika. Rol wymiennika mo e spełniaç w ownica podgrzewacza solarnego bàdê te wymiennik zewn trzny. Wymiennik przejmuje ciepło z płynu solarnego i przekazuje go wodzie u ytkowej, przemysłowej lub basenowej w zale noêci od przeznaczenia instalacji. Wychłodzony noênik powraca do kolektora w celu ponownego podgrzania. 1. kolektor s oneczny 2. zestaw monta owy 3. zestaw po àczeniowy 4. grupa pompowa 5. naczynie przeponowe 6. podgrzewacz c.w.u. 7. regulator 8. przewody Instalacja solarna pracuje na zasadzie ró nicy temperatur. Ró nicowy regulator temperatur połàczony jest z czujnikami temperatury w kolektorze, podgrzewaczu solarnym bàdê wymienniku zewn trznym (np. basenowym). Je eli ró nica temperatur pomi dzy kolektorem a odbiornikiem ciepła wzroênie powy ej 15 C regulator uruchamia pomp obiegu solarnego. Wymuszony obieg płynu w instalacji trwa do czasu kiedy w/w ró nica temperatur obni y si do 3 C. Ka da instalacja solarna zabezpieczona jest zarówno przed przegrzaniem jak i przyrostem ciênienia. Rol zabezpieczenia pełnià: noênik ciepła (odporny na wysokie temperatury), naczynie przeponowe (przejmujàce przyrost obj toêci noênika) oraz zawór bezpieczeƒstwa. Pokrycie zapotrzebowania na c.w.u. w skali roku Instalacj solarnà nale y traktowaç jedynie jako wspomaganie konwencjonalnej instalacji grzewczej pracujàcej na potrzeby c.o., c.t. lub podgrzewu c.w.u. Przyjmuje si, e prawidłowo zaprojektowana i wykonana instalacja solarna w polskich warunkach geograficznych jest w stanie pokryç do 60% rocznego zapotrzebowania na energi do podgrzewu c.w.u. W półroczu letnim jest to pokrycie w 90%, w półroczu zimowym 30%. Oprócz wspomagania podgrzewu c.w.u. instalacje solarne mogà pracowaç na potrzeby wspomagania instalacji c.o. lub c.t. (np. podgrzewu wody basenowej). 04

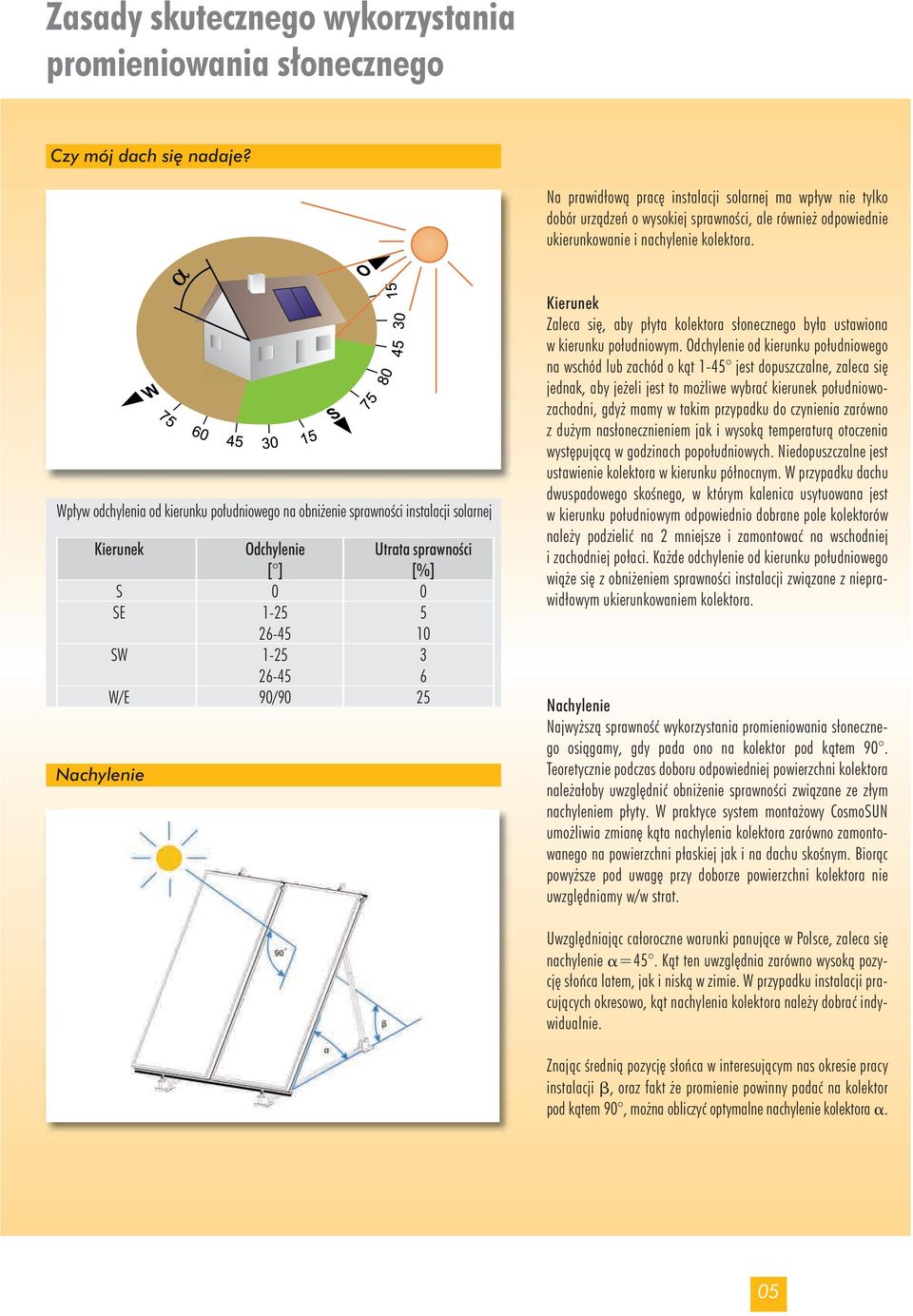

5 Zasady skutecznego wykorzystania promieniowania s onecznego Czy mój dach si nadaje? Na prawidłowà prac instalacji solarnej ma wpływ nie tylko dobór urzàdzeƒ o wysokiej sprawnoêci, ale równie odpowiednie ukierunkowanie i nachylenie kolektora. Wp yw odchylenia od kierunku po udniowego na obni enie sprawnoêci instalacji solarnej Kierunek Odchylenie Utrata sprawnoêci [ ] [%] S 0 0 SE SW W/E 90/90 25 Nachylenie Kierunek Zaleca si, aby płyta kolektora słonecznego była ustawiona w kierunku południowym. Odchylenie od kierunku południowego na wschód lub zachód o kàt 1-45 jest dopuszczalne, zaleca si jednak, aby je eli jest to mo liwe wybraç kierunek południowozachodni, gdy mamy w takim przypadku do czynienia zarówno z du ym nasłonecznieniem jak i wysokà temperaturà otoczenia wyst pujàcà w godzinach popołudniowych. Niedopuszczalne jest ustawienie kolektora w kierunku północnym. W przypadku dachu dwuspadowego skoênego, w którym kalenica usytuowana jest w kierunku południowym odpowiednio dobrane pole kolektorów nale y podzieliç na 2 mniejsze i zamontowaç na wschodniej i zachodniej połaci. Ka de odchylenie od kierunku południowego wià e si z obni eniem sprawnoêci instalacji zwiàzane z nieprawidłowym ukierunkowaniem kolektora. Nachylenie Najwy szà sprawnoêç wykorzystania promieniowania słonecznego osiàgamy, gdy pada ono na kolektor pod kàtem 90. Teoretycznie podczas doboru odpowiedniej powierzchni kolektora nale ałoby uwzgl dniç obni enie sprawnoêci zwiàzane ze złym nachyleniem płyty. W praktyce system monta owy CosmoSUN umo liwia zmian kàta nachylenia kolektora zarówno zamontowanego na powierzchni płaskiej jak i na dachu skoênym. Bioràc powy sze pod uwag przy doborze powierzchni kolektora nie uwzgl dniamy w/w strat. Uwzgl dniajàc całoroczne warunki panujàce w Polsce, zaleca si nachylenie a=45. Kàt ten uwzgl dnia zarówno wysokà pozycj słoƒca latem, jak i niskà w zimie. W przypadku instalacji pracujàcych okresowo, kàt nachylenia kolektora nale y dobraç indywidualnie. Znajàc Êrednià pozycj słoƒca w interesujàcym nas okresie pracy instalacji b, oraz fakt e promienie powinny padaç na kolektor pod kàtem 90, mo na obliczyç optymalne nachylenie kolektora a. 05

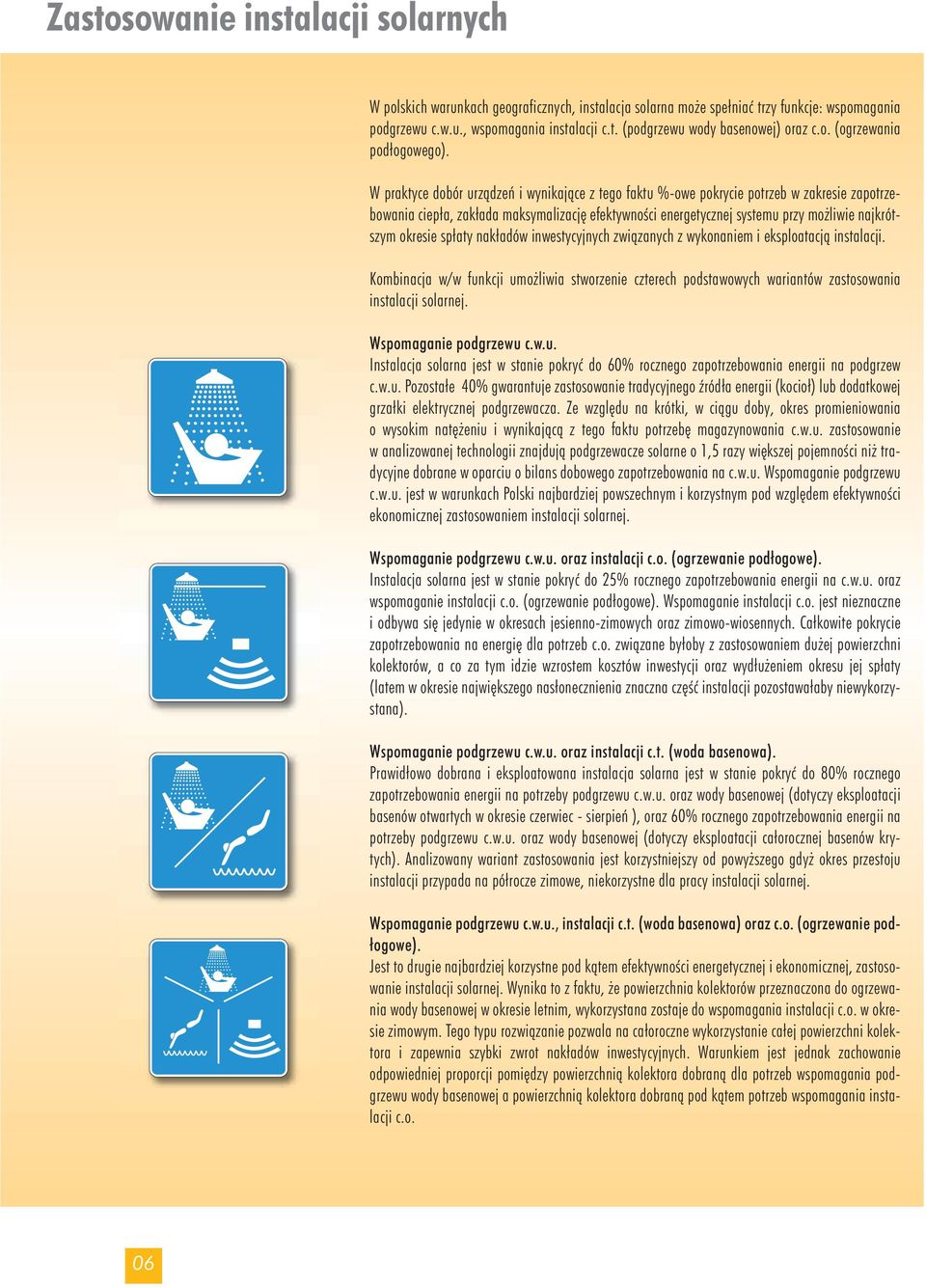

6 Zastosowanie instalacji solarnych W polskich warunkach geograficznych, instalacja solarna mo e spełniaç trzy funkcje: wspomagania podgrzewu c.w.u., wspomagania instalacji c.t. (podgrzewu wody basenowej) oraz c.o. (ogrzewania podłogowego). W praktyce dobór urzàdzeƒ i wynikajàce z tego faktu %-owe pokrycie potrzeb w zakresie zapotrzebowania ciepła, zakłada maksymalizacj efektywnoêci energetycznej systemu przy mo liwie najkrótszym okresie spłaty nakładów inwestycyjnych zwiàzanych z wykonaniem i eksploatacjà instalacji. Kombinacja w/w funkcji umo liwia stworzenie czterech podstawowych wariantów zastosowania instalacji solarnej. Wspomaganie podgrzewu c.w.u. Instalacja solarna jest w stanie pokryç do 60% rocznego zapotrzebowania energii na podgrzew c.w.u. Pozostałe 40% gwarantuje zastosowanie tradycyjnego êródła energii (kocioł) lub dodatkowej grzałki elektrycznej podgrzewacza. Ze wzgl du na krótki, w ciàgu doby, okres promieniowania o wysokim nat eniu i wynikajàcà z tego faktu potrzeb magazynowania c.w.u. zastosowanie w analizowanej technologii znajdujà podgrzewacze solarne o 1,5 razy wi kszej pojemnoêci ni tradycyjne dobrane w oparciu o bilans dobowego zapotrzebowania na c.w.u. Wspomaganie podgrzewu c.w.u. jest w warunkach Polski najbardziej powszechnym i korzystnym pod wzgl dem efektywnoêci ekonomicznej zastosowaniem instalacji solarnej. Wspomaganie podgrzewu c.w.u. oraz instalacji c.o. (ogrzewanie podłogowe). Instalacja solarna jest w stanie pokryç do 25% rocznego zapotrzebowania energii na c.w.u. oraz wspomaganie instalacji c.o. (ogrzewanie podłogowe). Wspomaganie instalacji c.o. jest nieznaczne i odbywa si jedynie w okresach jesienno-zimowych oraz zimowo-wiosennych. Całkowite pokrycie zapotrzebowania na energi dla potrzeb c.o. zwiàzane byłoby z zastosowaniem du ej powierzchni kolektorów, a co za tym idzie wzrostem kosztów inwestycji oraz wydłu eniem okresu jej spłaty (latem w okresie najwi kszego nasłonecznienia znaczna cz Êç instalacji pozostawałaby niewykorzystana). Wspomaganie podgrzewu c.w.u. oraz instalacji c.t. (woda basenowa). Prawidłowo dobrana i eksploatowana instalacja solarna jest w stanie pokryç do 80% rocznego zapotrzebowania energii na potrzeby podgrzewu c.w.u. oraz wody basenowej (dotyczy eksploatacji basenów otwartych w okresie czerwiec - sierpieƒ ), oraz 60% rocznego zapotrzebowania energii na potrzeby podgrzewu c.w.u. oraz wody basenowej (dotyczy eksploatacji całorocznej basenów krytych). Analizowany wariant zastosowania jest korzystniejszy od powy szego gdy okres przestoju instalacji przypada na półrocze zimowe, niekorzystne dla pracy instalacji solarnej. Wspomaganie podgrzewu c.w.u., instalacji c.t. (woda basenowa) oraz c.o. (ogrzewanie podłogowe). Jest to drugie najbardziej korzystne pod kàtem efektywnoêci energetycznej i ekonomicznej, zastosowanie instalacji solarnej. Wynika to z faktu, e powierzchnia kolektorów przeznaczona do ogrzewania wody basenowej w okresie letnim, wykorzystana zostaje do wspomagania instalacji c.o. w okresie zimowym. Tego typu rozwiàzanie pozwala na całoroczne wykorzystanie całej powierzchni kolektora i zapewnia szybki zwrot nakładów inwestycyjnych. Warunkiem jest jednak zachowanie odpowiedniej proporcji pomi dzy powierzchnià kolektora dobranà dla potrzeb wspomagania podgrzewu wody basenowej a powierzchnià kolektora dobranà pod kàtem potrzeb wspomagania instalacji c.o. 06

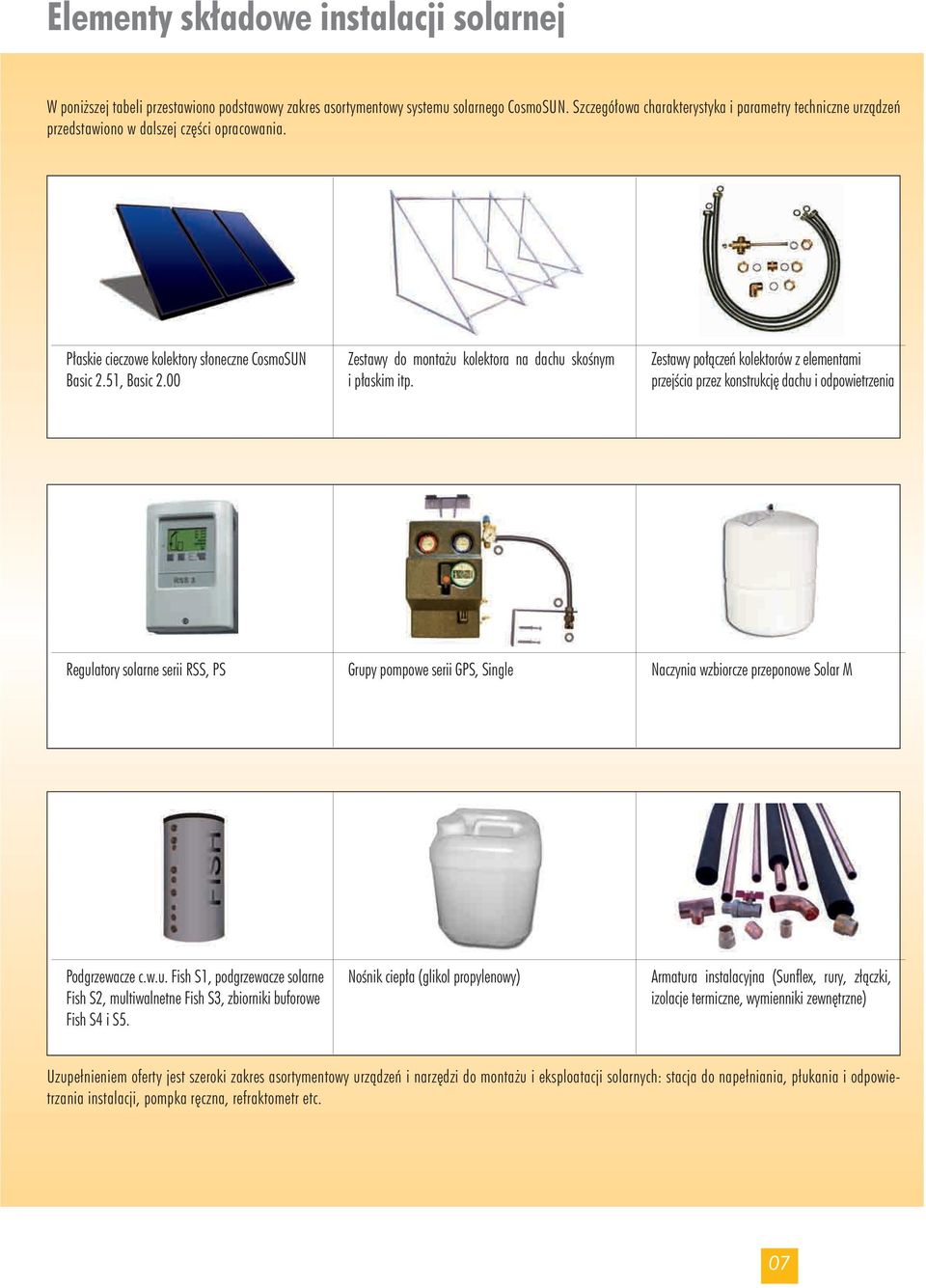

7 Elementy sk adowe instalacji solarnej W poni szej tabeli przestawiono podstawowy zakres asortymentowy systemu solarnego CosmoSUN. Szczegó owa charakterystyka i parametry techniczne urzàdzeƒ przedstawiono w dalszej cz Êci opracowania. P askie cieczowe kolektory s oneczne CosmoSUN Basic 2.51, Basic 2.00 Zestawy do monta u kolektora na dachu skoênym i p askim itp. Zestawy po àczeƒ kolektorów z elementami przejêcia przez konstrukcj dachu i odpowietrzenia Regulatory solarne serii RSS, PS Grupy pompowe serii GPS, Single Naczynia wzbiorcze przeponowe Solar M Podgrzewacze c.w.u. Fish S1, podgrzewacze solarne Fish S2, multiwalnetne Fish S3, zbiorniki buforowe Fish S4 i S5. NoÊnik ciep a (glikol propylenowy) Armatura instalacyjna (Sunflex, rury, złàczki, izolacje termiczne, wymienniki zewn trzne) Uzupełnieniem oferty jest szeroki zakres asortymentowy urzàdzeƒ i narz dzi do monta u i eksploatacji solarnych: stacja do napełniania, płukania i odpowietrzania instalacji, pompka r czna, refraktometr etc. 07

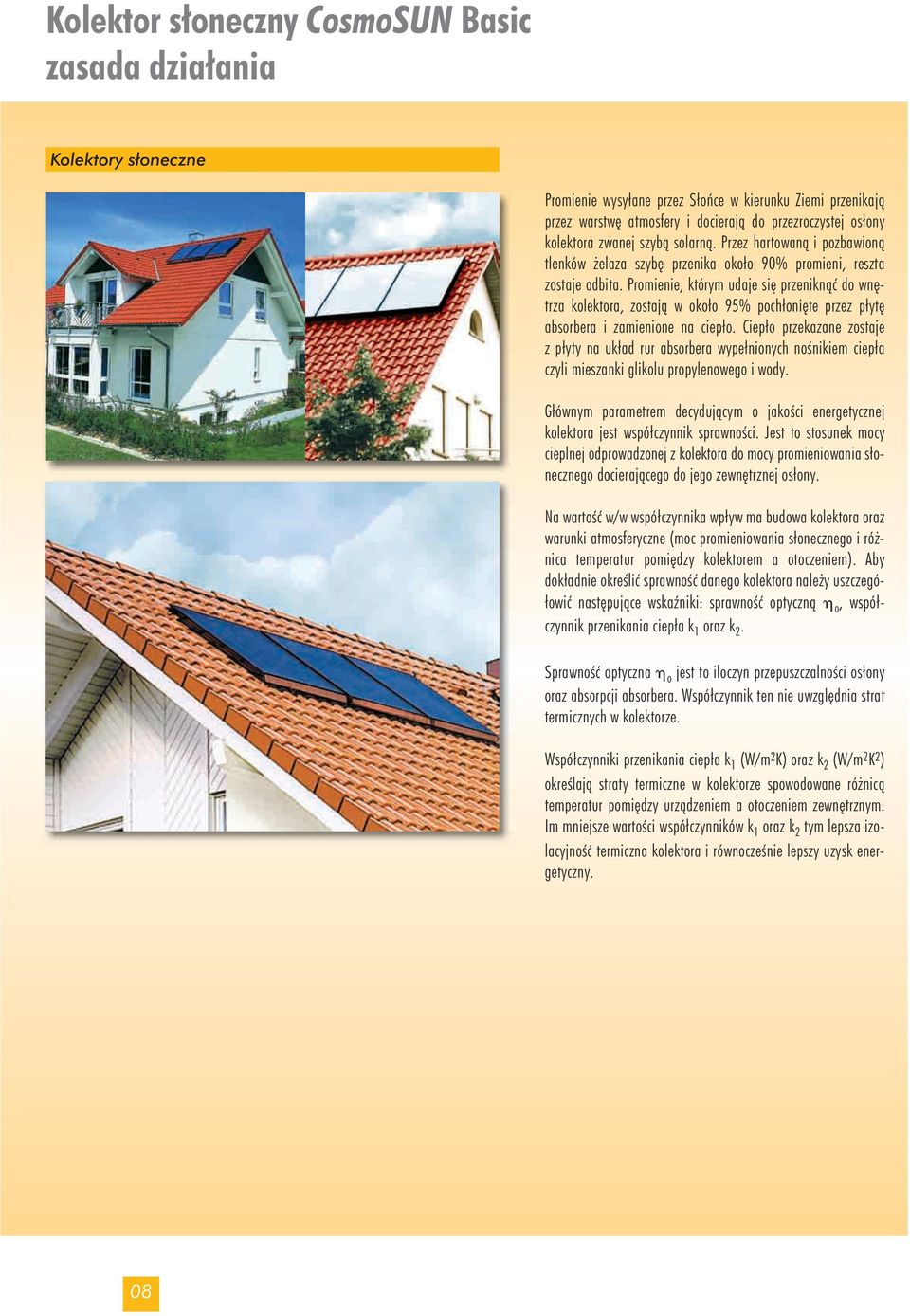

8 Kolektor s oneczny CosmoSUN Basic zasada dzia ania Kolektory słoneczne Promienie wysyłane przez Słoƒce w kierunku Ziemi przenikajà przez warstw atmosfery i docierajà do przezroczystej osłony kolektora zwanej szybà solarnà. Przez hartowanà i pozbawionà tlenków elaza szyb przenika około 90% promieni, reszta zostaje odbita. Promienie, którym udaje si przeniknàç do wn trza kolektora, zostajà w około 95% pochłoni te przez płyt absorbera i zamienione na ciepło. Ciepło przekazane zostaje z płyty na układ rur absorbera wypełnionych noênikiem ciepła czyli mieszanki glikolu propylenowego i wody. Głównym parametrem decydujàcym o jakoêci energetycznej kolektora jest współczynnik sprawnoêci. Jest to stosunek mocy cieplnej odprowadzonej z kolektora do mocy promieniowania słonecznego docierajàcego do jego zewn trznej osłony. Na wartoêç w/w współczynnika wpływ ma budowa kolektora oraz warunki atmosferyczne (moc promieniowania słonecznego i ró nica temperatur pomi dzy kolektorem a otoczeniem). Aby dokładnie okreêliç sprawnoêç danego kolektora nale y uszczegółowiç nast pujàce wskaêniki: sprawnoêç optycznà h o, współczynnik przenikania ciepła k 1 oraz k 2. SprawnoÊç optyczna h o jest to iloczyn przepuszczalnoêci osłony oraz absorpcji absorbera. Współczynnik ten nie uwzgl dnia strat termicznych w kolektorze. Współczynniki przenikania ciepła k 1 (W/m 2 K) oraz k 2 (W/m 2 K 2 ) okreêlajà straty termiczne w kolektorze spowodowane ró nicà temperatur pomi dzy urzàdzeniem a otoczeniem zewn trznym. Im mniejsze wartoêci współczynników k 1 oraz k 2 tym lepsza izolacyjnoêç termiczna kolektora i równoczeênie lepszy uzysk energetyczny. 08

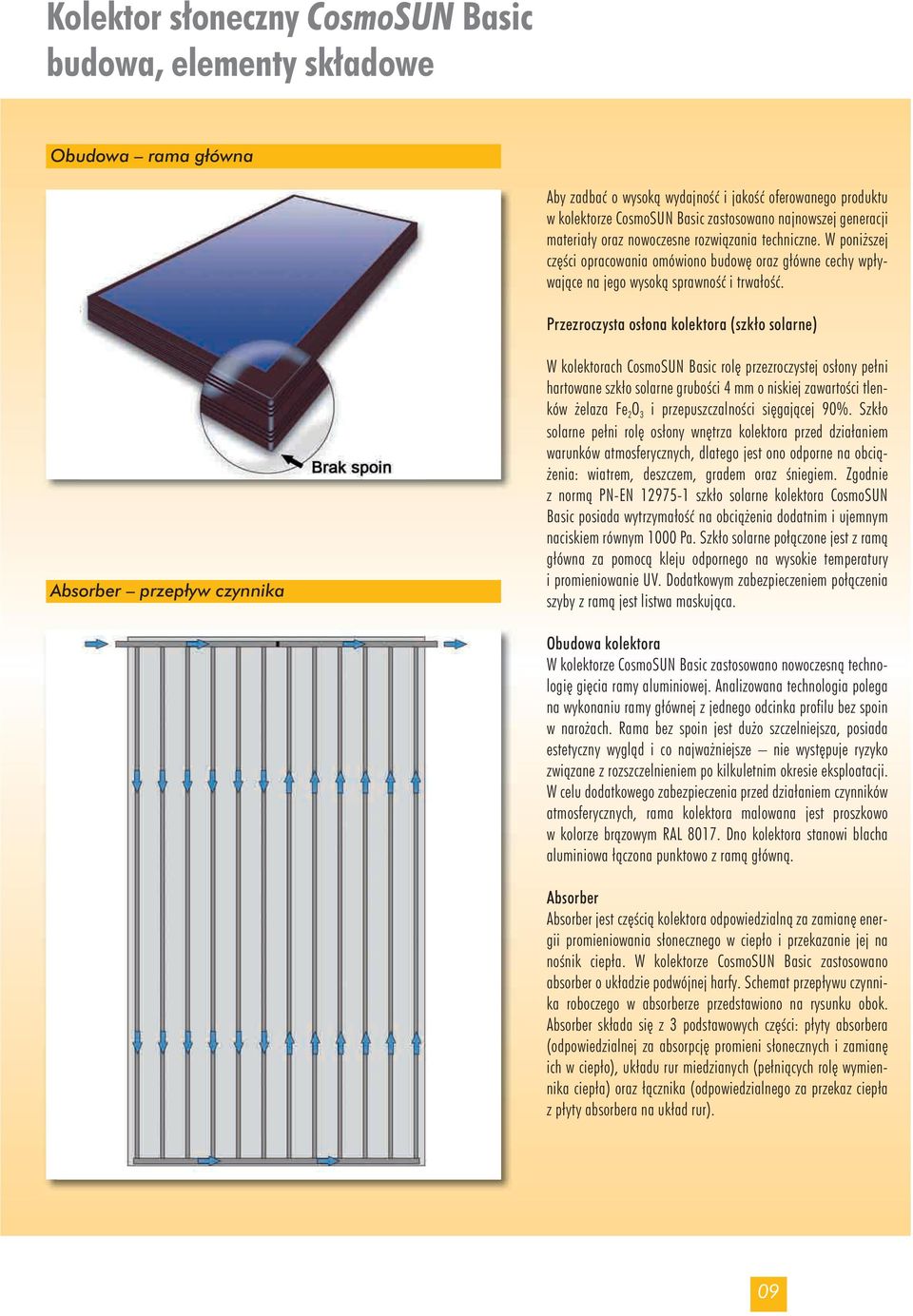

9 Kolektor s oneczny CosmoSUN Basic budowa, elementy sk adowe Obudowa rama główna Aby zadbaç o wysokà wydajnoêç i jakoêç oferowanego produktu w kolektorze CosmoSUN Basic zastosowano najnowszej generacji materiały oraz nowoczesne rozwiàzania techniczne. W poni szej cz Êci opracowania omówiono budow oraz główne cechy wpływajàce na jego wysokà sprawnoêç i trwałoêç. Przezroczysta osłona kolektora (szkło solarne) Absorber przepływ czynnika W kolektorach CosmoSUN Basic rol przezroczystej osłony pełni hartowane szkło solarne gruboêci 4 mm o niskiej zawartoêci tlenków elaza Fe 2 O 3 i przepuszczalnoêci si gajàcej 90%. Szkło solarne pełni rol osłony wn trza kolektora przed działaniem warunków atmosferycznych, dlatego jest ono odporne na obcià- enia: wiatrem, deszczem, gradem oraz Êniegiem. Zgodnie z normà PN-EN szkło solarne kolektora CosmoSUN Basic posiada wytrzymałoêç na obcià enia dodatnim i ujemnym naciskiem równym 1000 Pa. Szkło solarne połàczone jest z ramà główna za pomocà kleju odpornego na wysokie temperatury i promieniowanie UV. Dodatkowym zabezpieczeniem połàczenia szyby z ramà jest listwa maskujàca. Obudowa kolektora W kolektorze CosmoSUN Basic zastosowano nowoczesnà technologi gi cia ramy aluminiowej. Analizowana technologia polega na wykonaniu ramy głównej z jednego odcinka profilu bez spoin w naro ach. Rama bez spoin jest du o szczelniejsza, posiada estetyczny wyglàd i co najwa niejsze nie wyst puje ryzyko zwiàzane z rozszczelnieniem po kilkuletnim okresie eksploatacji. W celu dodatkowego zabezpieczenia przed działaniem czynników atmosferycznych, rama kolektora malowana jest proszkowo w kolorze bràzowym RAL Dno kolektora stanowi blacha aluminiowa łàczona punktowo z ramà głównà. Absorber Absorber jest cz Êcià kolektora odpowiedzialnà za zamian energii promieniowania słonecznego w ciepło i przekazanie jej na noênik ciepła. W kolektorze CosmoSUN Basic zastosowano absorber o układzie podwójnej harfy. Schemat przepływu czynnika roboczego w absorberze przedstawiono na rysunku obok. Absorber składa si z 3 podstawowych cz Êci: płyty absorbera (odpowiedzialnej za absorpcj promieni słonecznych i zamian ich w ciepło), układu rur miedzianych (pełniàcych rol wymiennika ciepła) oraz łàcznika (odpowiedzialnego za przekaz ciepła z płyty absorbera na układ rur). 09

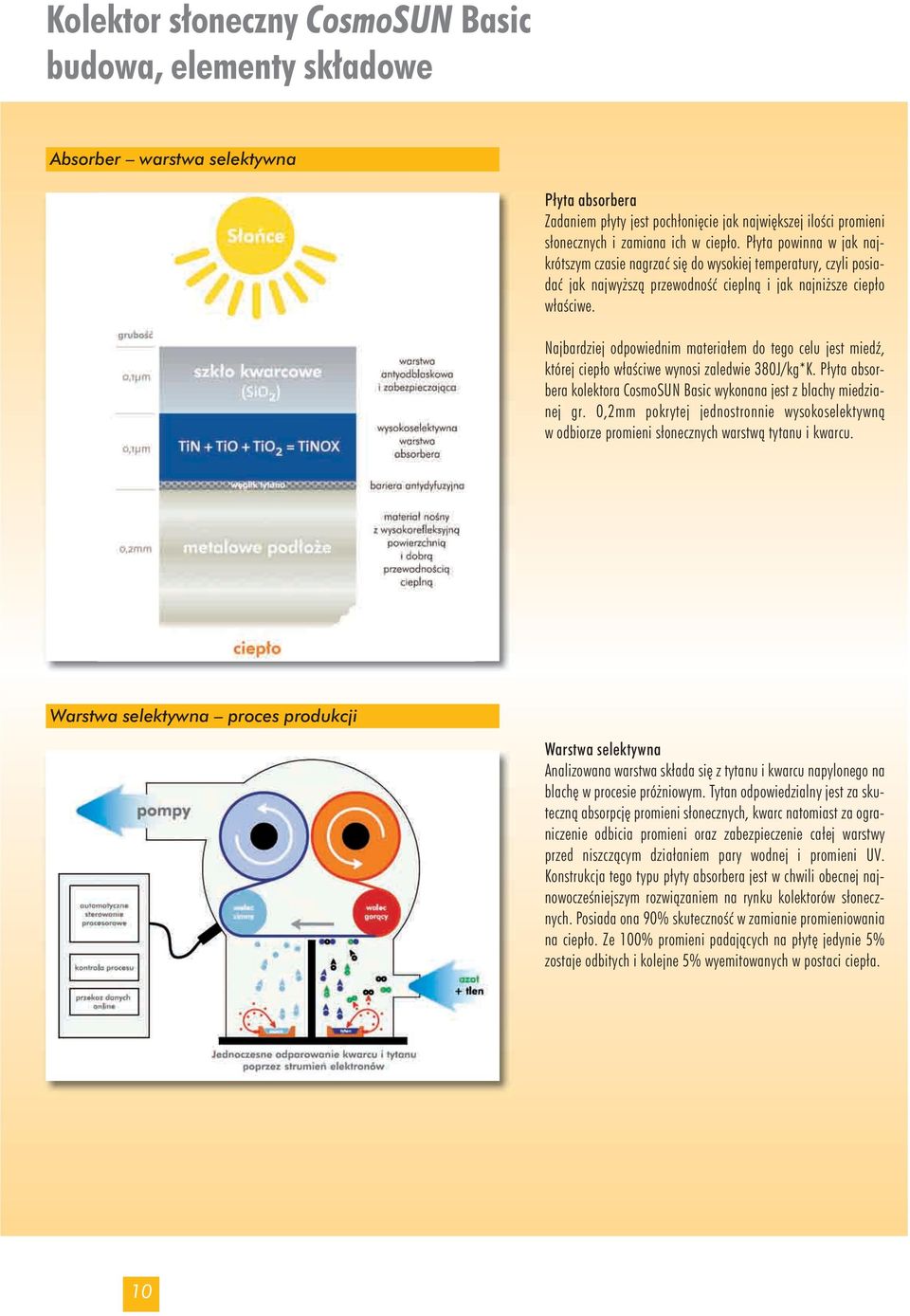

10 Kolektor s oneczny CosmoSUN Basic budowa, elementy sk adowe Absorber warstwa selektywna Płyta absorbera Zadaniem płyty jest pochłoni cie jak najwi kszej iloêci promieni słonecznych i zamiana ich w ciepło. Płyta powinna w jak najkrótszym czasie nagrzaç si do wysokiej temperatury, czyli posiadaç jak najwy szà przewodnoêç cieplnà i jak najni sze ciepło właêciwe. Najbardziej odpowiednim materiałem do tego celu jest miedê, której ciepło właêciwe wynosi zaledwie 380J/kg*K. Płyta absorbera kolektora CosmoSUN Basic wykonana jest z blachy miedzianej gr. 0,2mm pokrytej jednostronnie wysokoselektywnà w odbiorze promieni słonecznych warstwà tytanu i kwarcu. Warstwa selektywna proces produkcji Warstwa selektywna Analizowana warstwa składa si z tytanu i kwarcu napylonego na blach w procesie pró niowym. Tytan odpowiedzialny jest za skutecznà absorpcj promieni słonecznych, kwarc natomiast za ograniczenie odbicia promieni oraz zabezpieczenie całej warstwy przed niszczàcym działaniem pary wodnej i promieni UV. Konstrukcja tego typu płyty absorbera jest w chwili obecnej najnowoczeêniejszym rozwiàzaniem na rynku kolektorów słonecznych. Posiada ona 90% skutecznoêç w zamianie promieniowania na ciepło. Ze 100% promieni padajàcych na płyt jedynie 5% zostaje odbitych i kolejne 5% wyemitowanych w postaci ciepła. 10

11 Kolektor s oneczny CosmoSUN Basic budowa, elementy sk adowe Absorber porównanie powłok Dla porównania w przypadku zastosowania czarnego chromu jako warstwy selektywnej odbicie jest identyczne jak w przypadku tytanu i kwarcu, natomiast starty zwiàzane z emisjà ciepła sà trzykrotnie wy sze. W przypadku zastosowania czarnej farby emisja ciepła do otoczenia si ga a 45%. Dodatkowà zaletà płyty absorbera stosowanego w kolektorach CosmoSUN Basic jest fakt, e po latach eksploatacji sprawnoêç jej maleje o kilka procent. W przypadku czarnego chromu obni enie sprawnoêci jest kilkukrotnie wy sze, a w przypadku czarnej farby si ga 50%. Fakt du ej przepuszczalnoêci szyby oraz wysokiej absorpcji płyty nie gwarantuje koƒcowej wysokiej sprawnoêci kolektora. Aby urzàdzenie wyró niało si wysokim uzyskiem energii, nale y zadbaç o sprawny przekaz ciepła z płyty na układ rur absorbera pełniàcego rol wymiennika oraz odpowiednio zabezpieczyç kolektor przed stratami ciepła. 11

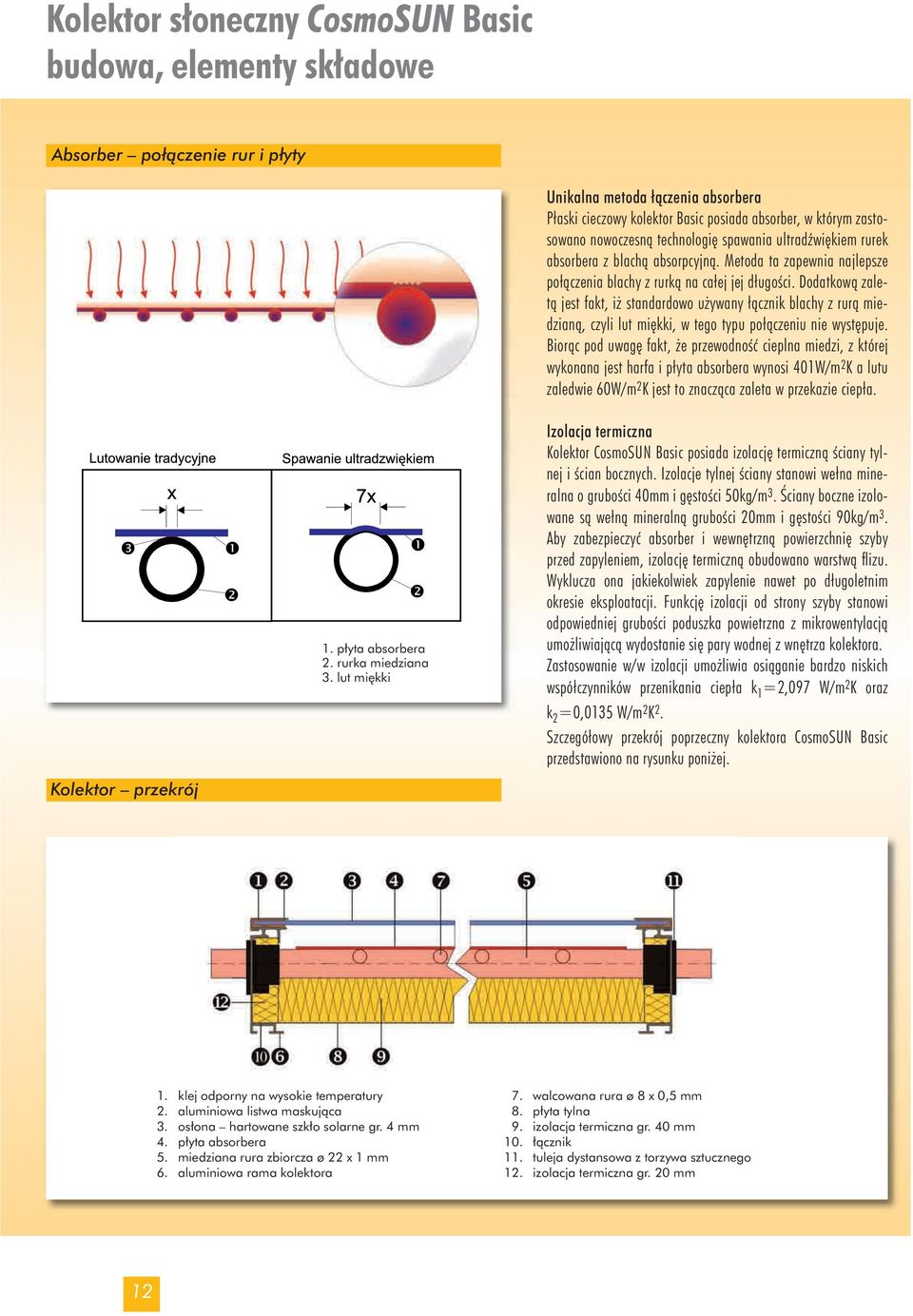

12 Kolektor s oneczny CosmoSUN Basic budowa, elementy sk adowe Absorber połàczenie rur i płyty Kolektor przekrój 1. p yta absorbera 2. rurka miedziana 3. lut mi kki Unikalna metoda łàczenia absorbera Płaski cieczowy kolektor Basic posiada absorber, w którym zastosowano nowoczesnà technologi spawania ultradêwi kiem rurek absorbera z blachà absorpcyjnà. Metoda ta zapewnia najlepsze połàczenia blachy z rurkà na całej jej długoêci. Dodatkowà zaletà jest fakt, i standardowo u ywany łàcznik blachy z rurà miedzianà, czyli lut mi kki, w tego typu połàczeniu nie wyst puje. Bioràc pod uwag fakt, e przewodnoêç cieplna miedzi, z której wykonana jest harfa i płyta absorbera wynosi 401W/m 2 K a lutu zaledwie 60W/m 2 K jest to znaczàca zaleta w przekazie ciepła. Izolacja termiczna Kolektor CosmoSUN Basic posiada izolacj termicznà Êciany tylnej i Êcian bocznych. Izolacje tylnej Êciany stanowi wełna mineralna o gruboêci 40mm i g stoêci 50kg/m 3. Âciany boczne izolowane sà wełnà mineralnà gruboêci 20mm i g stoêci 90kg/m 3. Aby zabezpieczyç absorber i wewn trznà powierzchni szyby przed zapyleniem, izolacj termicznà obudowano warstwà flizu. Wyklucza ona jakiekolwiek zapylenie nawet po długoletnim okresie eksploatacji. Funkcj izolacji od strony szyby stanowi odpowiedniej gruboêci poduszka powietrzna z mikrowentylacjà umo liwiajàcà wydostanie si pary wodnej z wn trza kolektora. Zastosowanie w/w izolacji umo liwia osiàganie bardzo niskich współczynników przenikania ciepła k 1 =2,097 W/m 2 K oraz k 2 =0,0135 W/m 2 K 2. Szczegółowy przekrój poprzeczny kolektora CosmoSUN Basic przedstawiono na rysunku poni ej. 1. klej odporny na wysokie temperatury 2. aluminiowa listwa maskujàca 3. os ona hartowane szk o solarne gr. 4 mm 4. p yta absorbera 5. miedziana rura zbiorcza ø 22 x 1 mm 6. aluminiowa rama kolektora 7. walcowana rura ø 8 x 0,5 mm 8. p yta tylna 9. izolacja termiczna gr. 40 mm 10. àcznik 11. tuleja dystansowa z torzywa sztucznego 12. izolacja termiczna gr. 20 mm 12

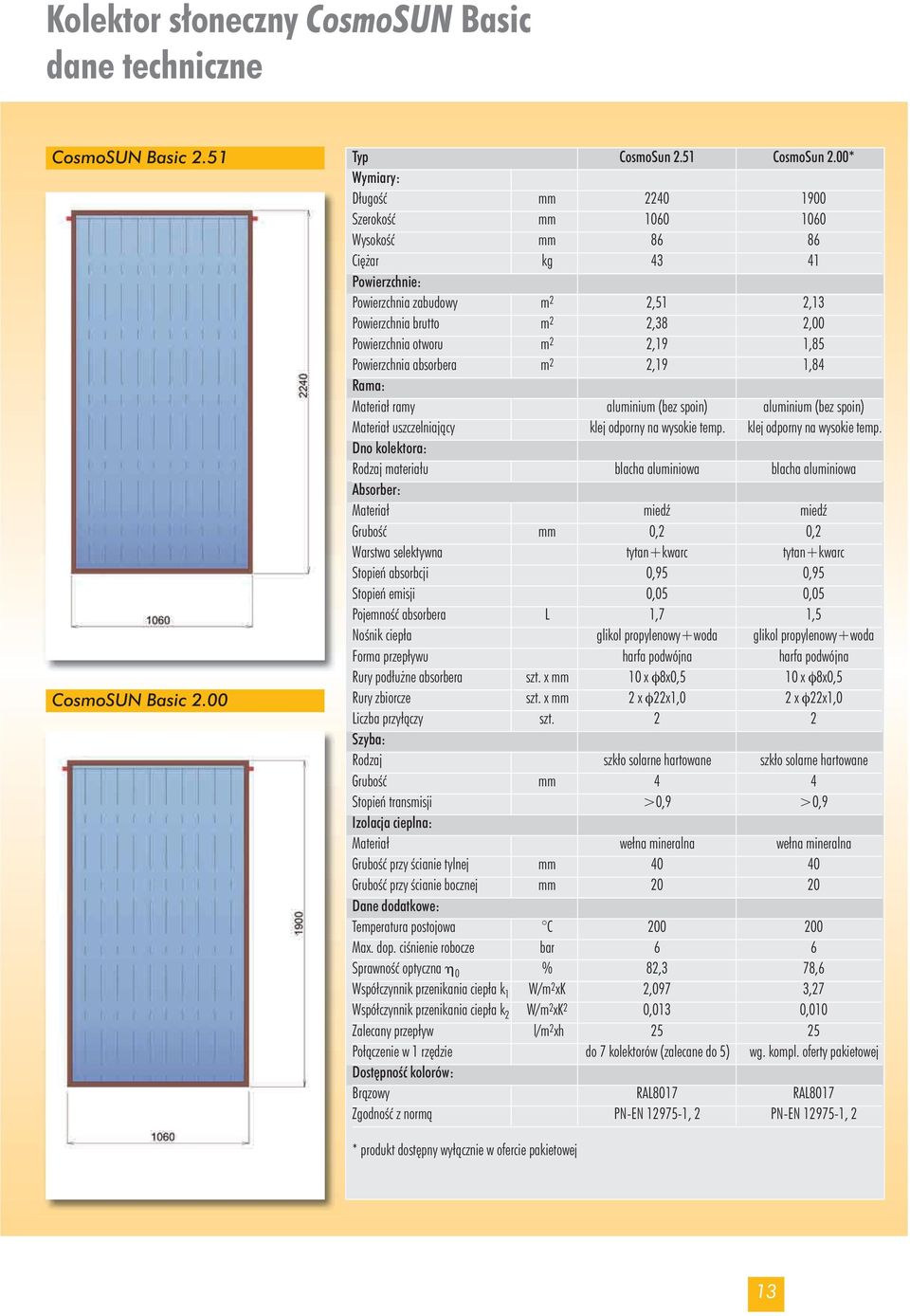

13 Kolektor s oneczny CosmoSUN Basic dane techniczne CosmoSUN Basic 2.51 CosmoSUN Basic 2.00 Typ CosmoSun 2.51 CosmoSun 2.00* Wymiary: DługoÊç mm SzerokoÊç mm WysokoÊç mm Ci ar kg Powierzchnie: Powierzchnia zabudowy m 2 2,51 2,13 Powierzchnia brutto m 2 2,38 2,00 Powierzchnia otworu m 2 2,19 1,85 Powierzchnia absorbera m 2 2,19 1,84 Rama: Materiał ramy aluminium (bez spoin) aluminium (bez spoin) Materiał uszczelniajàcy klej odporny na wysokie temp. klej odporny na wysokie temp. Dno kolektora: Rodzaj materiału blacha aluminiowa blacha aluminiowa Absorber: Materiał miedê miedê GruboÊç mm 0,2 0,2 Warstwa selektywna tytan+kwarc tytan+kwarc Stopieƒ absorbcji 0,95 0,95 Stopieƒ emisji 0,05 0,05 PojemnoÊç absorbera L 1,7 1,5 NoÊnik ciepła glikol propylenowy+woda glikol propylenowy+woda Forma przepływu harfa podwójna harfa podwójna Rury podłu ne absorbera szt. x mm 10 x φ8x0,5 10 x φ8x0,5 Rury zbiorcze szt. x mm 2 x φ22x1,0 2 x φ22x1,0 Liczba przyłàczy szt. 2 2 Szyba: Rodzaj szkło solarne hartowane szkło solarne hartowane GruboÊç mm 4 4 Stopieƒ transmisji >0,9 >0,9 Izolacja cieplna: Materiał wełna mineralna wełna mineralna GruboÊç przy Êcianie tylnej mm GruboÊç przy Êcianie bocznej mm Dane dodatkowe: Temperatura postojowa C Max. dop. ciênienie robocze bar 6 6 SprawnoÊç optyczna h 0 % 82,3 78,6 Współczynnik przenikania ciepła k 1 W/m 2 xk 2,097 3,27 Współczynnik przenikania ciepła k 2 W/m 2 xk 2 0,013 0,010 Zalecany przepływ l/m 2 xh Połàczenie w 1 rz dzie do 7 kolektorów (zalecane do 5) wg. kompl. oferty pakietowej Dost pnoêç kolorów: Bràzowy RAL8017 RAL8017 ZgodnoÊç z normà PN-EN , 2 PN-EN , 2 * produkt dost pny wyłàcznie w ofercie pakietowej 13

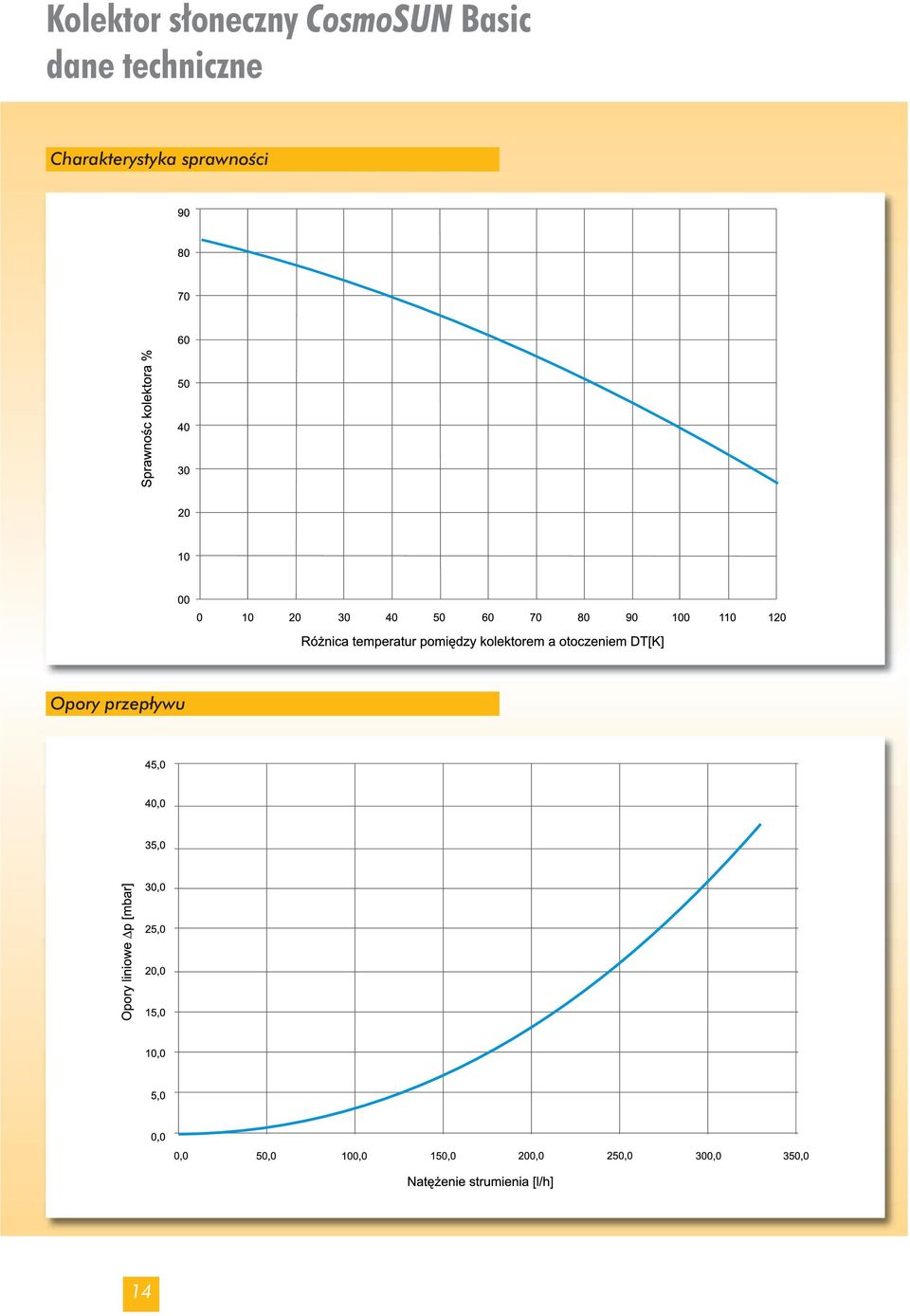

14 Kolektor s oneczny CosmoSUN Basic dane techniczne Charakterystyka sprawnoêci Opory przepływu 14

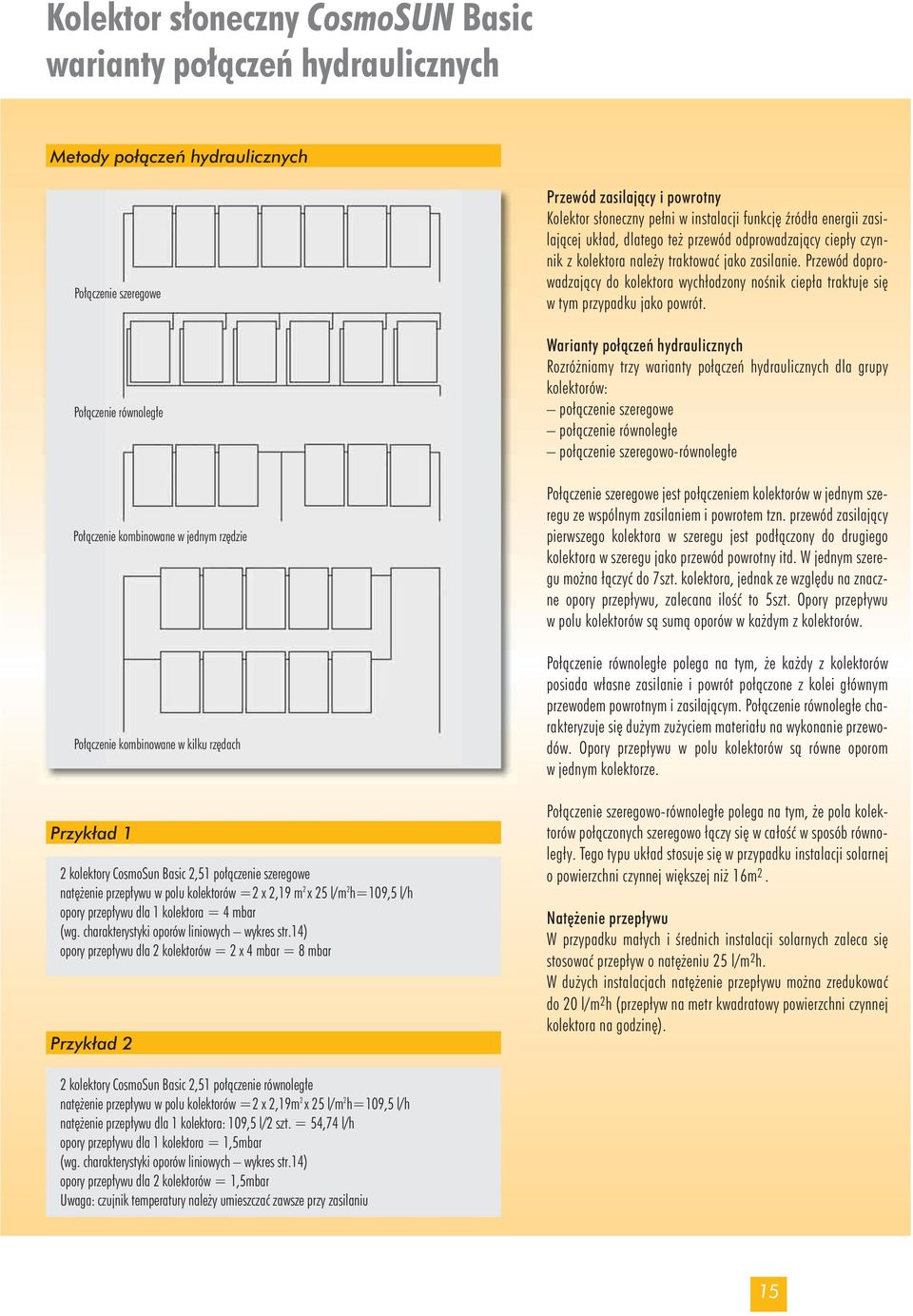

15 Kolektor s oneczny CosmoSUN Basic warianty po àczeƒ hydraulicznych Metody połàczeƒ hydraulicznych Po àczenie szeregowe Po àczenie równoleg e Po àczenie kombinowane w jednym rz dzie Po àczenie kombinowane w kilku rz dach Przykład 1 2 kolektory CosmoSun Basic 2,51 po àczenie szeregowe nat enie przep ywu w polu kolektorów =2 x 2,19 m 2 x25l/m 2 h=109,5 l/h opory przep ywu dla 1 kolektora = 4 mbar (wg. charakterystyki oporów liniowych wykres str.14) opory przep ywu dla 2 kolektorów = 2 x 4 mbar = 8 mbar Przykład 2 Przewód zasilajàcy i powrotny Kolektor słoneczny pełni w instalacji funkcj êródła energii zasilajàcej układ, dlatego te przewód odprowadzajàcy ciepły czynnik z kolektora nale y traktowaç jako zasilanie. Przewód doprowadzajàcy do kolektora wychłodzony noênik ciepła traktuje si w tym przypadku jako powrót. Warianty połàczeƒ hydraulicznych Rozró niamy trzy warianty połàczeƒ hydraulicznych dla grupy kolektorów: połàczenie szeregowe połàczenie równoległe połàczenie szeregowo-równoległe Połàczenie szeregowe jest połàczeniem kolektorów w jednym szeregu ze wspólnym zasilaniem i powrotem tzn. przewód zasilajàcy pierwszego kolektora w szeregu jest podłàczony do drugiego kolektora w szeregu jako przewód powrotny itd. W jednym szeregu mo na łàczyç do 7szt. kolektora, jednak ze wzgl du na znaczne opory przepływu, zalecana iloêç to 5szt. Opory przepływu w polu kolektorów sà sumà oporów w ka dym z kolektorów. Połàczenie równoległe polega na tym, e ka dy z kolektorów posiada własne zasilanie i powrót połàczone z kolei głównym przewodem powrotnym i zasilajàcym. Połàczenie równoległe charakteryzuje si du ym zu yciem materiału na wykonanie przewodów. Opory przepływu w polu kolektorów sà równe oporom w jednym kolektorze. Połàczenie szeregowo-równoległe polega na tym, e pola kolektorów połàczonych szeregowo łàczy si w całoêç w sposób równoległy. Tego typu układ stosuje si w przypadku instalacji solarnej o powierzchni czynnej wi kszej ni 16m 2. Nat enie przepływu W przypadku małych i Êrednich instalacji solarnych zaleca si stosowaç przepływ o nat eniu 25 l/m 2 h. W du ych instalacjach nat enie przepływu mo na zredukowaç do 20 l/m 2 h (przepływ na metr kwadratowy powierzchni czynnej kolektora na godzin ). 2 kolektory CosmoSun Basic 2,51 po àczenie równoleg e nat enie przep ywu w polu kolektorów =2 x 2,19m 2 x25l/m 2 h=109,5 l/h nat enie przep ywu dla 1 kolektora: 109,5 l/2 szt. = 54,74 l/h opory przep ywu dla 1 kolektora = 1,5mbar (wg. charakterystyki oporów liniowych wykres str.14) opory przep ywu dla 2 kolektorów = 1,5mbar Uwaga: czujnik temperatury nale y umieszczaç zawsze przy zasilaniu 15

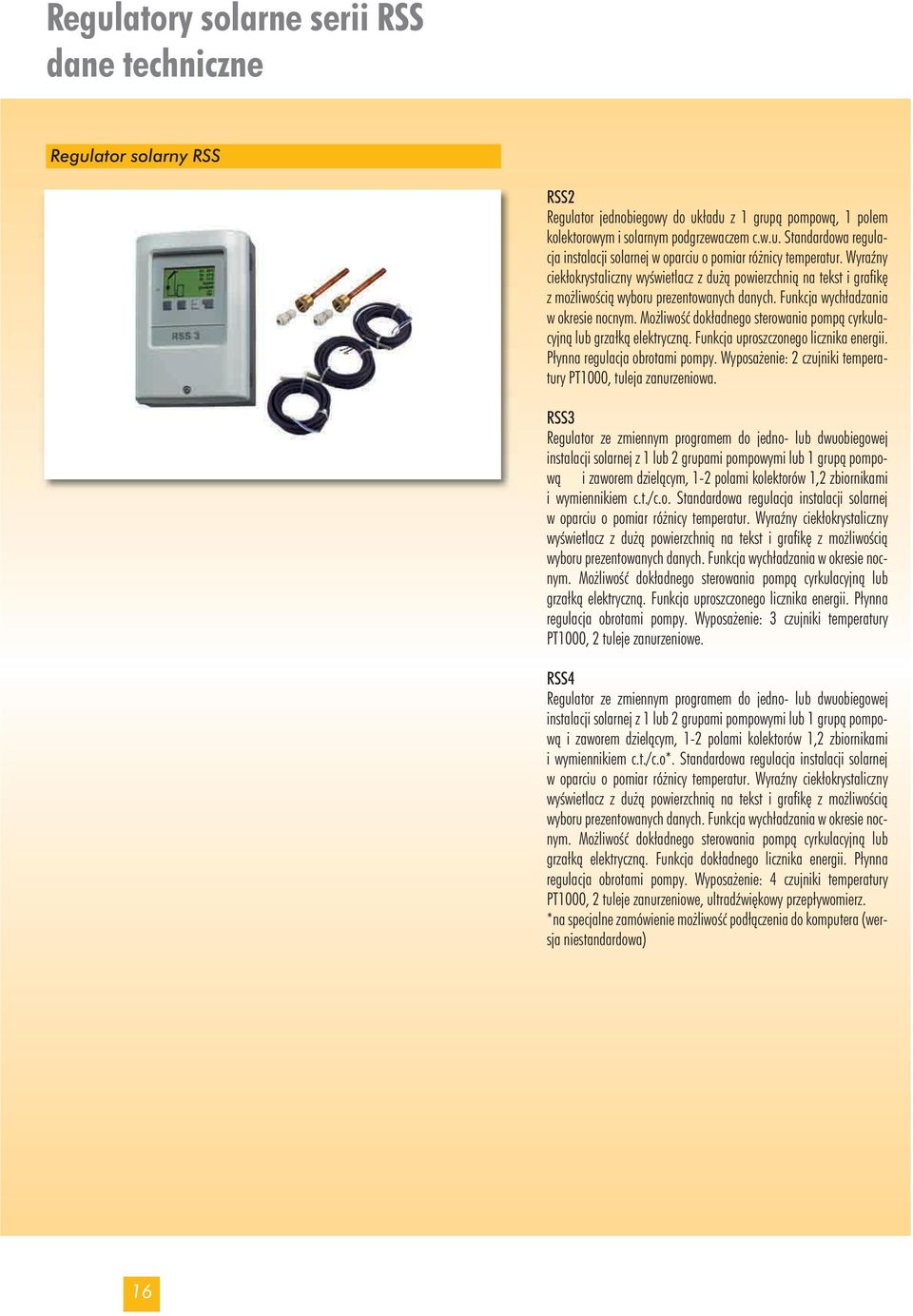

16 Regulatory solarne serii RSS dane techniczne Regulator solarny RSS RSS2 Regulator jednobiegowy do układu z 1 grupà pompowà, 1 polem kolektorowym i solarnym podgrzewaczem c.w.u. Standardowa regulacja instalacji solarnej w oparciu o pomiar ró nicy temperatur. Wyraêny ciekłokrystaliczny wyêwietlacz z du à powierzchnià na tekst i grafik z mo liwoêcià wyboru prezentowanych danych. Funkcja wychładzania w okresie nocnym. Mo liwoêç dokładnego sterowania pompà cyrkulacyjnà lub grzałkà elektrycznà. Funkcja uproszczonego licznika energii. Płynna regulacja obrotami pompy. Wyposa enie: 2 czujniki temperatury PT1000, tuleja zanurzeniowa. RSS3 Regulator ze zmiennym programem do jedno- lub dwuobiegowej instalacji solarnej z 1 lub 2 grupami pompowymi lub 1 grupà pompowà i zaworem dzielàcym, 1-2 polami kolektorów 1,2 zbiornikami i wymiennikiem c.t./c.o. Standardowa regulacja instalacji solarnej w oparciu o pomiar ró nicy temperatur. Wyraêny ciekłokrystaliczny wyêwietlacz z du à powierzchnià na tekst i grafik z mo liwoêcià wyboru prezentowanych danych. Funkcja wychładzania w okresie nocnym. Mo liwoêç dokładnego sterowania pompà cyrkulacyjnà lub grzałkà elektrycznà. Funkcja uproszczonego licznika energii. Płynna regulacja obrotami pompy. Wyposa enie: 3 czujniki temperatury PT1000, 2 tuleje zanurzeniowe. RSS4 Regulator ze zmiennym programem do jedno- lub dwuobiegowej instalacji solarnej z 1 lub 2 grupami pompowymi lub 1 grupà pompowà i zaworem dzielàcym, 1-2 polami kolektorów 1,2 zbiornikami i wymiennikiem c.t./c.o*. Standardowa regulacja instalacji solarnej w oparciu o pomiar ró nicy temperatur. Wyraêny ciekłokrystaliczny wyêwietlacz z du à powierzchnià na tekst i grafik z mo liwoêcià wyboru prezentowanych danych. Funkcja wychładzania w okresie nocnym. Mo liwoêç dokładnego sterowania pompà cyrkulacyjnà lub grzałkà elektrycznà. Funkcja dokładnego licznika energii. Płynna regulacja obrotami pompy. Wyposa enie: 4 czujniki temperatury PT1000, 2 tuleje zanurzeniowe, ultradêwi kowy przepływomierz. *na specjalne zamówienie mo liwoêç podłàczenia do komputera (wersja niestandardowa) 16

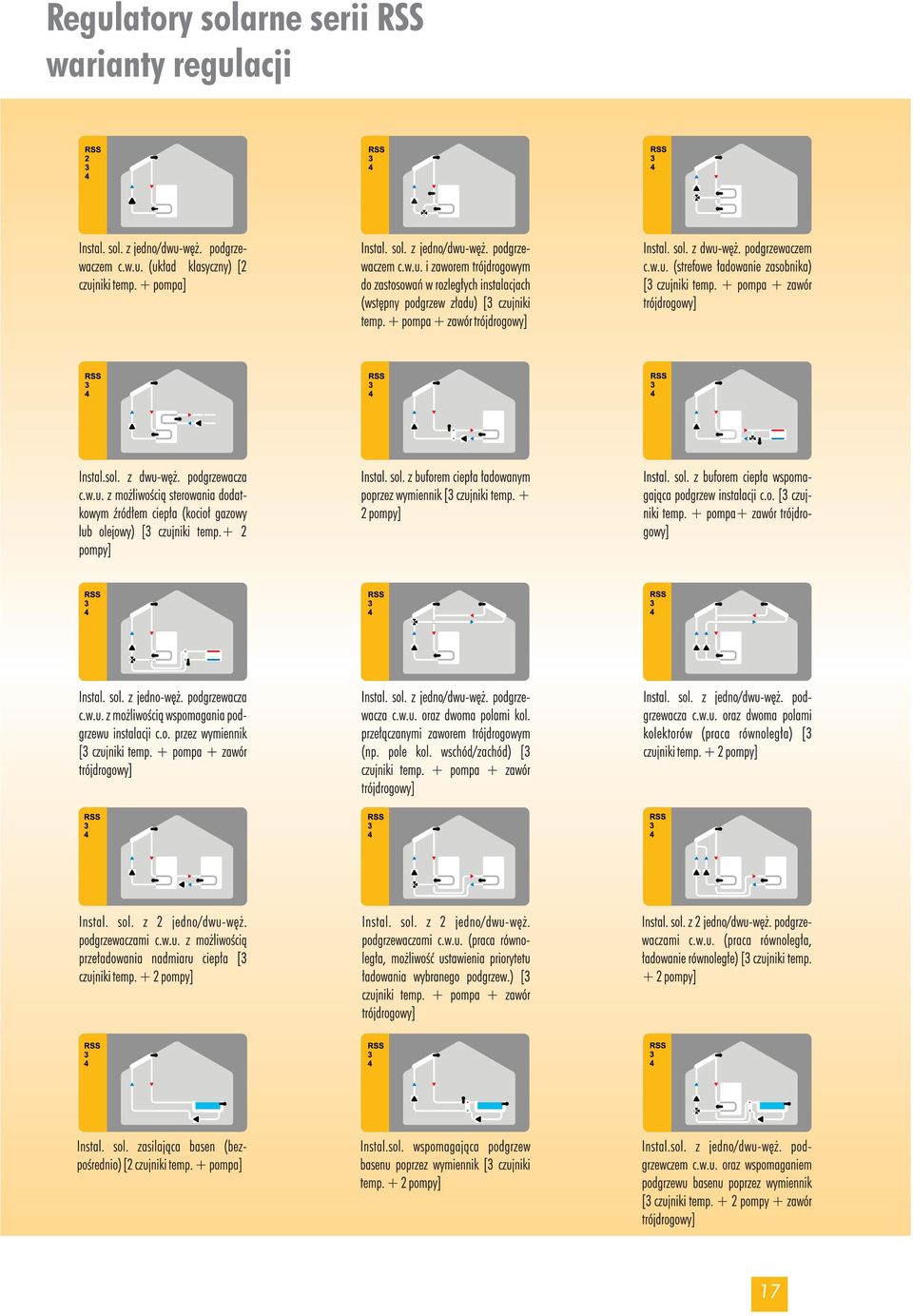

17 Regulatory solarne serii RSS warianty regulacji 17

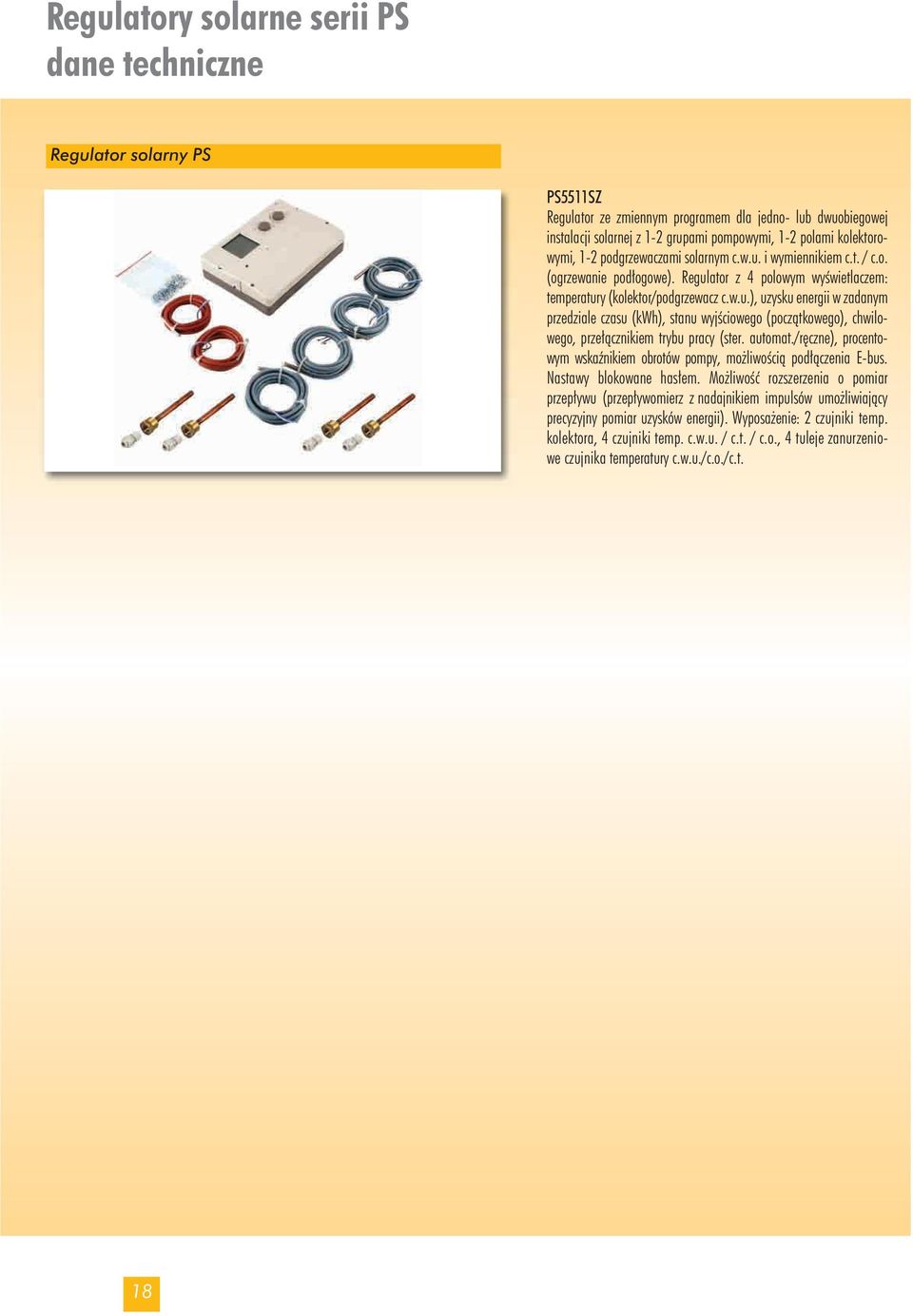

18 Regulatory solarne serii PS dane techniczne Regulator solarny PS PS5511SZ Regulator ze zmiennym programem dla jedno- lub dwuobiegowej instalacji solarnej z 1-2 grupami pompowymi, 1-2 polami kolektorowymi, 1-2 podgrzewaczami solarnym c.w.u. i wymiennikiem c.t. / c.o. (ogrzewanie pod ogowe). Regulator z 4 polowym wyêwietlaczem: temperatury (kolektor/podgrzewacz c.w.u.), uzysku energii w zadanym przedziale czasu (kwh), stanu wyjêciowego (poczàtkowego), chwilowego, prze àcznikiem trybu pracy (ster. automat./r czne), procentowym wskaênikiem obrotów pompy, mo liwoêcià pod àczenia E-bus. Nastawy blokowane has em. Mo liwoêç rozszerzenia o pomiar przep ywu (przep ywomierz z nadajnikiem impulsów umo liwiajàcy precyzyjny pomiar uzysków energii). Wyposa enie: 2 czujniki temp. kolektora, 4 czujniki temp. c.w.u. / c.t. / c.o., 4 tuleje zanurzeniowe czujnika temperatury c.w.u./c.o./c.t. 18

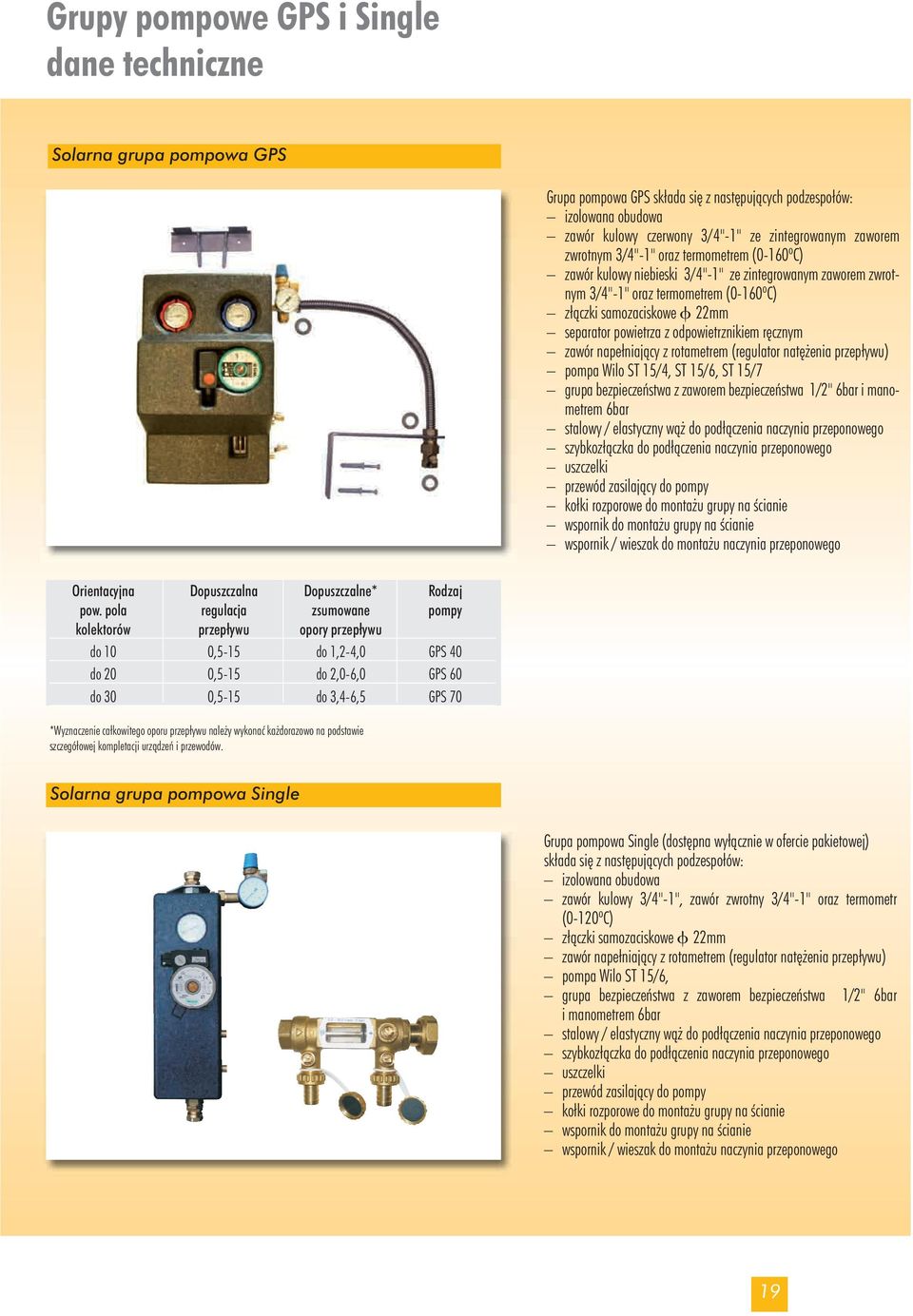

19 Grupy pompowe GPS i Single dane techniczne Solarna grupa pompowa GPS Grupa pompowa GPS składa si z nast pujàcych podzespołów: izolowana obudowa zawór kulowy czerwony 3/4"-1" ze zintegrowanym zaworem zwrotnym 3/4"-1" oraz termometrem (0-160ºC) zawór kulowy niebieski 3/4"-1" ze zintegrowanym zaworem zwrotnym 3/4"-1" oraz termometrem (0-160ºC) złàczki samozaciskowe f 22mm separator powietrza z odpowietrznikiem r cznym zawór napełniajàcy z rotametrem (regulator nat enia przepływu) pompa Wilo ST 15/4, ST 15/6, ST 15/7 grupa bezpieczeƒstwa z zaworem bezpieczeƒstwa 1/2" 6bar i manometrem 6bar stalowy / elastyczny wà do podłàczenia naczynia przeponowego szybkozłàczka do podłàczenia naczynia przeponowego uszczelki przewód zasilajàcy do pompy kołki rozporowe do monta u grupy na Êcianie wspornik do monta u grupy na Êcianie wspornik / wieszak do monta u naczynia przeponowego Orientacyjna Dopuszczalna Dopuszczalne* Rodzaj pow. pola regulacja zsumowane pompy kolektorów przepływu opory przepływu do 10 0,5-15 do 1,2-4,0 GPS 40 do 20 0,5-15 do 2,0-6,0 GPS 60 do 30 0,5-15 do 3,4-6,5 GPS 70 *Wyznaczenie całkowitego oporu przepływu nale y wykonaç ka dorazowo na podstawie szczegółowej kompletacji urzàdzeƒ i przewodów. Solarna grupa pompowa Single Grupa pompowa Single (dost pna wyłàcznie w ofercie pakietowej) składa si z nast pujàcych podzespołów: izolowana obudowa zawór kulowy 3/4"-1", zawór zwrotny 3/4"-1" oraz termometr (0-120ºC) złàczki samozaciskowe f 22mm zawór napełniajàcy z rotametrem (regulator nat enia przepływu) pompa Wilo ST 15/6, grupa bezpieczeƒstwa z zaworem bezpieczeƒstwa 1/2" 6bar i manometrem 6bar stalowy / elastyczny wà do podłàczenia naczynia przeponowego szybkozłàczka do podłàczenia naczynia przeponowego uszczelki przewód zasilajàcy do pompy kołki rozporowe do monta u grupy na Êcianie wspornik do monta u grupy na Êcianie wspornik / wieszak do monta u naczynia przeponowego 19

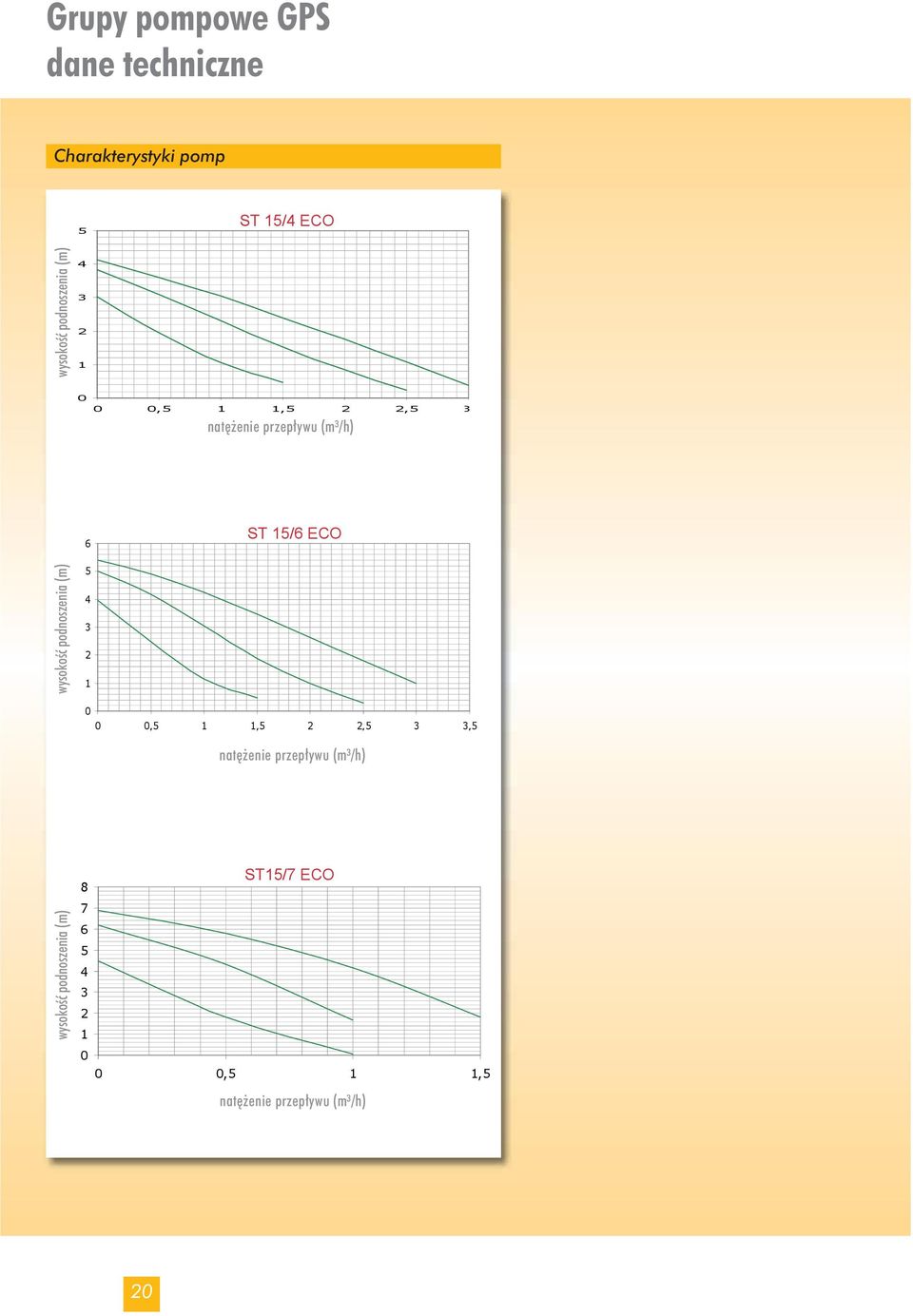

20 Grupy pompowe GPS dane techniczne Charakterystyki pomp 5 ST 15/4 ECO ,5 1 1,5 2 2,5 3 6 ST 15/6 ECO ,5 1 1,5 2 2,5 3 3, ST15/7 ECO 0 0,5 1 1,5 20

21 Naczynia przeponowe serii Solar M dane techniczne CiÊnieniowe naczynie przeponowe Solar M Naczynia przeponowe przeznaczone sà do stabilizacji ciênienia i wyrównania pojemnoêci w zamkni tych układach solarnych. Zastosowanie ich umo liwia wyrównanie zmiany obj toêci czynnika grzewczego pod wpływem zmian jego temperatury oraz utrzymanie ciênienia na zadanym poziomie bez ubytku noênika ciepła z układu instalacji. Przeponowe naczynia wzbiorcze sà urzàdzeniami ciênieniowymi, w których przestrzeƒ wewn trzna podzielona jest membranà na dwie cz Êci: gazowà i wodnà. Cz Êç gazowa powy ej membrany wyposa ona jest w zawór regulacji ciênienia poduszki powietrznej. Cz Êç wodnà poni ej membrany wypełnia noênik ciepła. Gwarancjà prawidłowoêci funkcjonowania naczynia jest dokonanie prawidłowej nastawy ciênienia wst pnego. Naczynia przeponowe typoszeregu M dostarczane sà standardowo z nastawà wst pnà 3,0bar. Parametry pracy 110ºC i 6bar. Typ Solar PojemnoÊç Ârednica WysokoÊç Przy àcze Solar M 8 8 l 270 mm 225 mm 3/4" Solar M l 270 mm 106 mm 3/4" Solar M l 270 mm 405 mm 3/4" Solar M l 380 mm 320 mm 3/4" Solar M l 380 mm 405 mm 3/4" Solar M l 380 mm 545 mm 3/4" Solar M l 480 mm 530 mm 1" Solar M l 480 mm 700 mm 1" Solar M l 480 mm 915 mm 1" Solar M l 480 mm 1130 mm 1" Solar M l 480 mm 1240 mm 1" Solar M l 480 mm 1350 mm 1" Solar M l 480 mm 1685 mm 1" Solar M l 480 mm 1900 mm 1" 21

22 Podgrzewacze solarne c.w.u. FISH S1 dane techniczne Podgrzewacz solarny Fish S1 Podgrzewacze solarne c.w.u. FISH S1 w wersji stojàcej, cylindrycznej wykonane sà zgodnie z normà DIN Powierzchni kontaktu wody u ytkowej z zewn trznà cz Êcià zbiornika zabezpiecza wysokiej jakoêci emalia oraz anoda magnezowa. Minimalne straty ciepła redukowane sà dzi ki zastosowaniu izolacji z twardej pianki poliuretanowej (S ) oraz pianki mi kkiej (S ). Podgrzewacze wyposa one sà dodatkowo w płaszcz z materiału typu skay w kolorze szarym (RAL9006). Podgrzewanie wody u ytkowej odbywa si przy pomocy w ownicy zasilanej z obiegu technologii kotłowni lub z obiegu instalacji solarnej. Opcjonalnie istnieje mo liwoêç podłàczenia grzałki elektrycznej. P h8 Anoda Termometr D h3 h1, h2 h11 h7 h5, h6 h4 h10 h9 H P 22

23 Podgrzewacze solarne c.w.u. FISH S1 dane techniczne Podgrzewacz solarny Fish S1 Oznaczenie FISH 200 S1 FISH 250 S1 FISH 300 S1 FISH 400 S1 FISH 500 S1 FISH 750 S1 FISH 1000 S1 FISH 1500 S1 PojemnoÊç L Wsp. WydajnoÊci NL NL 4, Zapotrzebowanie na wod grzewczà c.o. m 3 /h 0,71 1,06 1,30 1,52 1,77 1,97 2,58 3,22 Stała wydajnoêç (80/10/45 C) wym. solarny l/h kw 42,8 41,02 50,1 53,4 71,8 87, Maks. dop. temp. (zbiornik/w ownice) C 95/120 95/120 95/120 95/120 95/120 95/120 95/120 95/120 Maks. dop. ciên. (zbiornik/w ownice) bar 10/10 10/10 10/10 10/10 10/10 10/10 10/10 10/10 Poj. wymiennika L 5,5 7,6 10,4 13,6 17,7 17,5 19,3 24,1 Pow. wymiennika m 2 0,74 0,95 1,3 1,7 2,15 2,0 2,7 3,0 Strata ciênienia wymiennika mbar Izolacja mm Ârednica z izolacjà P mm Ârednica zbiornika (bez izolacji) D mm WysokoÊç przyłàcza z.w. h1 mm WysokoÊç przyłàcza c.w. h7 mm WysokoÊç przyłàcza cyrkulacji h6 mm WysokoÊç urzàdzenia H mm WysokoÊç przyłàcza sol (zas.) h4 mm WysokoÊç przyłàcza sol ( pow.) h2 mm WysokoÊç kołnierza h11 mm WysokoÊç E-mufy (grzałka) h10 mm WysokoÊç mufy czujnika termostatu h3 mm WysokoÊç mufy czujnika c.w.u. (c.o.) h5 mm Przyłàcza Zimna woda / ciepła woda h1/h7 Rp 1"/1" 1"/1" 1"/1" 1 1/4 /1 1/4 1 1/2 /1 1/2 1 1/2 /1 1/2 1 1/2 ''/1 1/2 '' 2x1 1/2 ''/1 1/2 '' Cyrkulacja h6 Rp 3/4" 3/4" 3/4" 1" 1" 1" 1" 1" Obieg sol. (zas./pow.) h4/h2 Rp 1"/1" 1"/1" 1"/1" 1"/1" 1"/1" 1"/1" 1"/1" 1"/1" E-mufa (grzałka) h10 Rp 1 1/2" 1 1/2" 1 1/2" 1 1/2" 1 1/2" 1 1/2" 2x1 1/2" 3x1 1/2" Kołnierz h11 mm Mufa (czujnik c.w.u.) h5/h3 Rp 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" Mufa (termometr) h9 Rp 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" Anoda magnezowa mm 32x300 32x300 32x450 32x600 32x600 32x700 32x700 2x32x700 Odpowietrznik h8 Rp 1" 1" 1" 1" 1" 1" 1" 1" Waga (pusty) kg

24 Podgrzewacze solarne c.w.u. FISH S2 dane techniczne Podgrzewacz solarny Fish S2 Podgrzewacze solarne c.w.u. FISH S2 w wersji stojàcej, cylindrycznej wykonane sà zgodnie z normà DIN Powierzchni kontaktu wody u ytkowej z zewn trznà cz Êcià zbiornika zabezpiecza wysokiej jakoêci emalia oraz anoda magnezowa. Minimalne straty ciepła redukowane sà dzi ki zastosowaniu izolacji z twardej pianki poliuretanowej (S ) oraz pianki mi kkiej (S ). Podgrzewacze wyposa one sà dodatkowo w płaszcz z materiału typu skay w kolorze szarym (RAL9006). Podgrzewanie wody u ytkowej odbywa si przy pomocy dwóch niezale nych w ownic: górnà zasilanà z obiegu technologii kotłowni i dolnà zasilanà z obiegu instalacji solarnej. Opcjonalnie istnieje mo liwoêç podłàczenia grzałki elektrycznej. P h8 D P 24

25 Podgrzewacze solarne c.w.u. FISH S2 dane techniczne Podgrzewacz solarny Fish S2 Oznaczenie FISH 200 S2 FISH 250 S2 FISH 300 S2 FISH 400 S2 FISH 500 S2 FISH 750 S2 FISH 1000 S2 FISH 1500 S2 WT dół WT góra WT dół WT góra WT dół WT góra WT dół WT góra WT dół WT góra WT dół WT góra WT dół WT góra WT dół WT góra PojemnoÊç L Wsp. WydajnoÊci NL NL 4,5 1,5 7 1, ,2 18 2, Zapotrzebowanie na wod grzewczà c.o. m 3 /h 0,71 0,44 1,06 0,49 1,30 0,52 1,52 0,66 1,77 0,84 1,97 1,23 2,58 1,52 3,22 1,82 Stała wydajnoêç (80/10/45 C) wym. solarny l/h kw 42,8 41,02 50,1 53,4 71,8 87, Stała wydajnoêç (80/10/45 C) wym. c.o. l/h kw 35,6 39,1 41,5 46,0 59,5 73,8 82,8 112,5 Maks. dop. temp. (zbiornik/w ownice) C 95/120 95/120 95/120 95/120 95/120 95/120 95/120 95/120 Maks. dop. ciên. (zbiornik/w ownice) bar 10/10 10/10 10/10 10/10 10/10 10/10 10/10 10/10 Poj. wymiennika L 4,3 5,5 6,5 4,3 7,4 5,5 9,2 6,8 11,1 7,4 12,9 9,2 17,2 11,7 18,5 15,4 Pow. wymiennika m 2 0,9 0,7 1,0 0,7 1,2 0,9 1,5 1,0 1,8 1,2 2,0 1,4 2,7 1,9 3,0 2,5 Strata ciênienia wymiennika mbar Izolacja mm Ârednica z izolacjà P mm Ârednica zbiornika (bez izolacji) D mm WysokoÊç przyłàcza z.w. h1 mm WysokoÊç przyłàcza c.w. h7 mm WysokoÊç przyłàcza cyrkulacji h6 mm WysokoÊç urzàdzenia H mm WysokoÊç przyłàcza c.o. (zas.) h13 mm WysokoÊç przyłàcza c.o. (pow.) h12 mm WysokoÊç przyłàcza sol (zas.) h4 mm WysokoÊç przyłàcza sol ( pow.) h2 mm WysokoÊç kołnierza h11 mm WysokoÊç E-mufy (grzałka) h10 mm WysokoÊç mufy czujnika termostatu h14 mm WysokoÊç mufy czujnika c.w.u. (sol.) h5 mm WysokoÊç mufy czujnika c.w.u. (c.o.) h3 mm Przyłàcza Zimna woda / ciepła woda h1/h7 Rp 1"/1" 1"/1" 1"/1" 1 1/4 /1 1/4 1 1/2 /1 1/2 1 1/2 /1 1/2 1 1/2 ''/1 1/2 '' 2x1 1/2 ''/1 1/2 '' Cyrkulacja h6 Rp 3/4" 3/4" 3/4" 1" 1" 1" 1" 1" Obieg c.o. (zas./pow.) h13/h12 Rp 1"/1" 1"/1" 1"/1" 1"/1" 1"/1" 1"/1" 1"/1" 1"/1" Obieg sol. (zas./pow.) h4/h2 Rp 1"/1" 1"/1" 1"/1" 1"/1" 1"/1" 1"/1" 1"/1" 1"/1" E-mufa (grzałka) h10 Rp 1 1/2" 1 1/2" 1 1/2" 1 1/2" 1 1/2" 1 1/2" 2x1 1/2" 3x1 1/2" Kołnierz h11 mm Mufa (czujnik c.w.u.) h5/h3 Rp 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" Mufa (termometr) h9 Rp 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" Anoda magnezowa mm 32x300 32x300 32x450 32x600 32x600 32x700 32x700 2x32x700 Odpowietrznik h8 Rp 1" 1" 1" 1" 1" 1" 1" 1" Waga (pusty) kg

26 Zbiorniki multiwalentne c.w.u. / c.o. FISH S3 dane techniczne Zbiornik multiwalentny Fish S3 Zbiorniki multiwalentne FISH S3 do magazynowania wody grzewczej instalacji c.o. ze zintegrowanym zbiornikiem c.w.u. i rurowym wymiennikiem ciepła umieszczonym w dolnej jego cz Êci. Zasilanie wymiennika/w ownicy zapewnia zewn trzne êródło ciepła instalacja solarna. FISH S3 dzi ki systemowi zbiornik w zbiorniku idealnie łàczy funkcje bufora, zasobnika warstwowego oraz podgrzewacza c.w.u. Idealnie nadaje si do współpracy z kotłami na paliwo stałe, olej i gaz. Wewn trzna powierzchnia zbiornika c.w.u. zabezpieczona jest antykorozyjnie warstwà emalii i dodatkowà anodà magnezowà. Zbiorniki multiwalentne FISH S3 wyposa one sà w izolacj termicznà z mi kkiej pianki w obudowie z płaszcza skay w kolorze szarym (RAL 9006). P 26

27 Zbiorniki multiwalentne c.w.u. / c.o. FISH S3 dane techniczne Zbiornik multiwalentny Fish S3 Typ podgrzewacza FISH 600 S3 FISH 800 S3 FISH 1000 S3 FISH 1500 S3 PojemnoÊç zasobnika łàcznie L PojemnoÊç zbiornika wody u ytkowej L PojemnoÊç zbiornika buforowego L Stała wydajnoêç (80/10/45 C) wym. solarny l/h kw 71,8 100,0 132,0 149,0 Stała wydajnoêç twk 60/tWc 45 l/h Max. dopuszczalna temperatura zbiornik/bufor C 95/95 95/95 95/95 95/95 Max. ciênienie robocze zbiornik/bufor/w ownica bar 10/3/8 10/3/8 10/3/8 10/3/8 PojemnoÊç w ownicy L 2,15 2,4 2,7 3,0 Powierzchnia w ownicy m 2 1,7 2,9 3 3,4 GruboÊç izolacji mm Ârednica z izolacjà P mm Ârednica bez izolacji D mm WysokoÊç przyłàcza kocioł (pow.) h1 mm WysokoÊç zasobnika H mm WysokoÊç przyłàcza sol. (pow.) h2 mm WysokoÊç mufy czujnika (1) h3 mm WysokoÊç przyłàcza (wolne) h4 mm WysokoÊç przyłàcza sol. (zas.) h5 mm WysokoÊç mufy czujnika (2) h6 mm WysokoÊç przyłàcza c.o. (pow.) h7 mm WysokoÊç przyłàcza (wolne) h8 mm WysokoÊç mufy czujnika (3) h9 mm WysokoÊç przyłàcza c.o. (zas.) h10 mm WysokoÊç przyłàcza kocioł (zas.) h11 mm WysokoÊç mufy czujnika (4) h12 mm WysokoÊç E-mufy (grzałka) h13 mm WysokoÊç mufy czujnika (5) h14 mm Przyłàcza Woda zimna/woda ciep a HWA/KWE R 1''/1'' 1''/1'' 1''/1'' 1''/1'' Cyrkulacja R 3/4'' 3/4'' 3/4'' 3/4'' Obieg c.o./kocio (zas./pow.) h1/h11/h2/h10 Rp 11/2"/11/2" 11/2"/11/2" 11/2"/11/2" 11/2"/11/2" Obieg sol. (zas./pow.) h2/h5 Rp 1''/1'' 1''/1'' 1''/1'' 1''/1'' Mufa grzałki Rp 1 1/2" 1 1/2" 1 1/2" 1 1/2" Odpowietrzenie Rp 1'' 1'' 1'' 1'' Tuleja czujnika 1/2'' 1/2'' 1/2'' 1/2'' Waga (pusty) kg

28 Zbiorniki buforowe warstwowe FISH S4/5 dane techniczne Zbiornik buforowy Fish S4/5 Zbiorniki buforowe FISH S3 i S4 przeznaczone sà do magazynowania wody grzewczej instalacji c.o. Idealnie współpracujà z instalacjà, w której głównym êródłem ciepła jest kocioł na paliwo stałe, gaz czy olej. Zbiorniki pozwalajà na buforowanie ciepła w instalacji grzewczej oraz wspomaganie jej podgrzewu êródłem dodatkowym - np. instalacjà solarnà (w przypadku zbiorników FISH S4 za poêrednictwem dodatkowego wymiennika płytowego, natomiast w przypadku zbiorników FISH S5 za pomocà wbudowanej w nich w ownicy). Zbiorniki wykonane sà ze stali w glowej pokrytej na zewnàtrz warstwà farby antykorozyjnej. Zbiorniki buforowe FISH S4 i S5 wyposa one sà w izolacj termicznà z mi kkiej pianki w obudowie z płaszcza skay w kolorze szarym (RAL 9006). 28

29 Zbiorniki buforowe warstwowe FISH S4/5 dane techniczne Zbiornik buforowy Fish S4/5 Typ podgrzewacza FISH 500 S4/S5* FISH 800 S4/S5* FISH 1000 S4/S5* FISH 1500 S4/S5* PojemnoÊç zasobnika L Stała wydajnoêç (80/10/45 C) wym. solarny l/h kw 71,8 100,0 132,0 149,0 Max. dopuszczalna temperatura zbiornik/w ownica* C 95/120 95/120 95/120 95/120 Max. ciênienie robocze bufor/w ownica* bar 3/10 3/10 3/10 3/10 PojemnoÊç w ownicy L 2,15 2,4 2,7 3,0 Powierzchnia w ownicy* m 2 1,7 2,9 3 3,4 GruboÊç izolacji mm Ârednica z izolacjà P mm Ârednica bez izolacji D mm Zbiorniki WysokoÊç buforowe przyłàcza FISH kocioł S3 (pow.) i S4 przeznaczone sà do h1maga- mm zynowania WysokoÊç wody przyłàcza grzewczej sol. (pow.*) instalacji c.o. Idealnie współpra- h2 mm cujà z instalacjà, w której głównym êródłem ciepła jest kocioł WysokoÊç mufy czujnika (1) h3 mm na paliwo stałe, gaz czy olej. WysokoÊç zasobnika H mm Zbiorniki WysokoÊç pozwalajà przyłàcza (wolne) na buforowanie ciepła w instalacji h4 grzewczej WysokoÊç oraz przyłàcza wspomaganie sol. (zas.*) jej podgrzewu êródłem h5dodat- mm mm kowym WysokoÊç - np. mufy instalacjà czujnika (2) solarnà (w przypadku zbiorników h FISH S4 za poêrednictwem dodatkowego wymiennika płytowego, natomiast w przypadku zbiorników FISH S5 za pomo- WysokoÊç przyłàcza c.o. (pow.) h cà wbudowanej WysokoÊç przyłàcza w nich (wolne) w ownicy). h8 mm WysokoÊç mufy czujnika (3) h9 mm Zbiorniki WysokoÊç wykonane przyłàcza c.o. sà ze (zas.) stali w glowej pokrytej wewnàtrz h10 mm warstwà WysokoÊç farby przyłàcza antykorozyjnej. kocioł (zas.) h11 mm WysokoÊç mufy czujnika (4) h12 Zbiorniki buforowe FISH S4 i S5 wyposa one sà w izolacj termicznà WysokoÊç z E-mufy mi kkiej (grzałka) pianki w obudowie z płaszcza h13 skay mm mm w kolorze WysokoÊç szarym mufy czujnika (RAL 9006). termostatu h14 mm Przyłàcza Obieg kocio (zas./pow.) h1/h11 R 1''/1'' 1''/1'' 1''/1'' 1''/1'' Obieg c.o. (zas./pow.) h7/h10 Rp 1''/1'' 1''/1'' 1''/1'' 1''/1'' Obieg sol. (zas./pow.) h3/h5 Rp 1''/1'' 1''/1'' 1''/1'' 1''/1'' Mufa grzałki h13 Rp 1 1/2" 1 1/2" 1 1/2" 1 1/2" Odpowietrzenie h8 Rp 1'' 1'' 1'' 1'' Tuleja czujników h3/h6/h9/h12 1/2'' 1/2'' 1/2'' 1/2'' Waga (pusty) kg 121/ / / /270 * - wersja z w ownicà S5 29

30 Grzałki elektryczne do podgrzewaczy i zbiorników Fish dane techniczne Grzałki elektryczne Grzałki elektryczne (z termostatem) przeznaczone sà do wspomagania podgrzewu c.w.u. w podgrzewaczach S1-2, zbiornikach biwalentnych S3 oraz zbiornikach buforowych S4-5. Grzałki z gwintem zewn trznym 6/4" IP44 dost pne sà w zakresie mocy: 2,0-3,0KW 230V oraz 4,5-9,0KW 400V. Zalecany dobór typu grzałek do typu podgrzewaczy i zbiorników buforowych FISH przedstawia poni sza tabela: Grzałka elektryczna 230 V Typ PojemnoÊç Moc grzałki Czas podgrzewu podgrzewacza (l) (W) przy DT=40ºC (h) FISH S1-S , , , , , , , , , , ,9 Grzałka elektryczna 400 V 30

31 CosmoSun_gotowe122010:CosmoSun_gotowe :12 Page 31 System monta owy dane techniczne Zestawy do monta u na dachu o ró nym stopniu nachylenia CosmoSUN oferuje kompletny system do monta u kolektorów słonecznych. Główne zalety systemu to: mo liwoêç monta u na tarasie, fundamencie bàdê dachu o dowolnym nachyleniu mo liwoêç monta u do ka dego rodzaju konstrukcji (betonowej, drewnianej, stalowej) mo liwoêç monta u na dachu o dowolnym rodzaju pokrycia (ceramiczne, bitumiczne, stalowe, miedziane) zestaw monta owy na dach skoêny o spadku 25-60º zestaw monta owy na dach skoêny o spadku 10-25º zestaw monta owy na dach skoêny o spadku 0-10º Ze wzgl du na nachylenie podło a przeznaczonego pod monta, rozró nia si trzy podstawowe rodzaje zestawów monta owych: do monta u kolektorów na dachu, tarasie lub fundamencie o nachyleniu 0-10 do monta u kolektorów na dachu o nachyleniu do monta u kolektorów na dachu o nachyleniu zestaw monta owy na dach o ró nym stopniu nachylenia W przypadku dachów o nachyleniu połaci wi kszym ni 60, sposób monta u nale y skonsultowaç z producentem. Standardowy zestaw monta owy na dach o nachyleniu połaci lub posiada kotwic umo liwiajàcà monta kolektorów do konstrukcji drewnianej pokrytej wszystkimi rodzajami dachówek za wyjàtkiem dachówki karpiówki. W przypadku innego pokrycia dachu, nale y zamówiç jeden z niestandardowych zestawów monta owych. Poni ej przedstawiono wykaz kotwic oraz ich przeznaczenie. Systemy monta owe CosmoSUN zostały zaprojektowane tak, aby bezpiecznie przenosiç obcià enia wiatrem i Êniegiem wyst pujàce na terenie Polski PN-77/B-02011; PN80/B Kotwice kotwica standardowa do pokryç dachówkowych oprócz dachówki karpiówki kotwica uniwersalna np. do pokryç blaszanych o poprzecznym przekroju falistym lub trapezowym, do blachodachówki, do pokryç bitumicznych kotwica do dachówki karpiówki hak do blachy falistej, trapezowej blachodachówki Kompletacja zestawów montaêowych IloÊç kolektorów w rz dzie Nazwa elementu Zestaw podstawowy do 2 kolektorów Zestaw uzupełniajàcy o 1 kolektor Zestaw uzupe niajàcy o 2 kolektory (szt.)
